Слайд 1
Описание слайда:
NetAXS IP-контроллер для систем контроля и управления доступом и комплексных интегрированных систем безопасности Honeywell Access Systems

Слайд 2
Описание слайда:
Возможности IP-контроллера Программирование, управление и мониторинг событий через любую программу просмотра Web-страниц Простая структура меню и интерфейса пользователя сокращает затраты на обучение персонала Унифицированный контроллер со всеми типами интерфейсов позволяет создавать территориально-распределенные системы Неограниченные возможности по расширению системы Расширение существующих систем на базе программного обеспечения WIN-PAK (полная эмуляция контроллера N-1000-IV)

Слайд 3
Описание слайда:
Подключение IP-контроллера

Слайд 4
Описание слайда:
Работа с контроллером через Web-интерфейс Высокая безопасность Пароль для соединения Шифрование данных при обмене информацией (SSL) Простая интеграция в существующую IT-инфраструктуру предприятия Не требуется установка специализированного программного обеспечения Не требуется изменение параметров сетевой среды Полное управление системой Локальное или дистанционное Мониторинг системы и создание отчетов по событиям

Слайд 5
Описание слайда:
Преимущества для дистрибьюторов Унифицированная платформа (только одна модификация контроллера) Уменьшение времени установки системы Не требуется установка и конфигурирование программного обеспечения для работы с контроллером (все операции осуществляются через Web-интерфейс) Шаблоны программирования Возможность дистанционного подключения к контроллеру через Интернет позволяет избежать необходимость выезда к заказчику Контроллер полностью совместим с программным обеспечением WIN-PAK Расширение существующих систем на базе контроллеров серии N-1000 и WIN-PAK (начиная с версии WIN-PAK 2005)

Слайд 6
Описание слайда:
Преимущества для пользователей Уменьшение времени обучения персонала Нет затрат на программное обеспечение (в том числе для работы с несколькими рабочими станциями в сети) Не требуется отдельный компьютер Гибкое расширение системы Можно начать работать с небольшой системой с использованием только Web-интерфейса (до 124 считывателей), а затем перейти на ПО WIN-PAK Интеграция с подсистемами охранно-пожарной сигнализации, телевизионного наблюдения и учета посетителей

Слайд 7
Описание слайда:
Новый IP-контроллер от Honeywell Гибридный IP-контроллер NetAXS Мониторинг, управление и программирование через Web-интерфейс Мониторинг, управление и программирование через WIN-PAK Мониторинг, управление и программирование через WIN-PAK и Web-интерфейс

Слайд 8
Описание слайда:
Контроллер Honeywell NetAXS Технические характеристики Подключение 4 считывателей с интерфейсом Виганда 2 двери с контролем повторного прохода (КПП, anti-passback) 4 двери с кнопками запроса на выход (без КПП) 1 дверь с КПП + 2 двери с кнопками запроса на выход (без КПП) 8 реле (НЗК/НРК), ток 12 A при 28 В пост. тока До 64 дополнительных реле на каждый контроллер (расширение с помощью дополнительных модулей) 14 шлейфов с оконечными резисторами До 64 дополнительных входов шлейфов на каждый контроллер (расширение с помощью дополнительных модулей)

Слайд 9
Описание слайда:
Контроллер Honeywell NetAXS Встроенные интерфейсы NetAXS: Ethernet 10/100 Base-T (разъем RJ-45) RS-232 RS-485 Преобразователь RS-232/485 (не требуется модуль N-485-PCI-2 для объединения контроллеров в сеть)

Слайд 10
Описание слайда:
Контроллер Honeywell NetAXS Встроенный преобразователь RS-232/485 Подключение сети контроллеров к одному из контроллеров Объединение до 31 контроллера в сеть RS-485

Слайд 11
Описание слайда:
Контроллер Honeywell NetAXS Встроенная память: 10000 карт, 25000 событий Встроенный Web-сервер Linux Программирование, мониторинг и управление Шифрование всей передаваемой по сети информации с использованием криптографического протокола SSL (128 бит)

Слайд 12
Описание слайда:
Контроллер Honeywell NetAXS NetAXS может использоваться для расширения или замены существующих контроллеров N-1000-IV Совместимость и взаимозаменяемость* с контроллерами N-1000-IV

Слайд 13
Описание слайда:
Контроллер Honeywell NetAXS

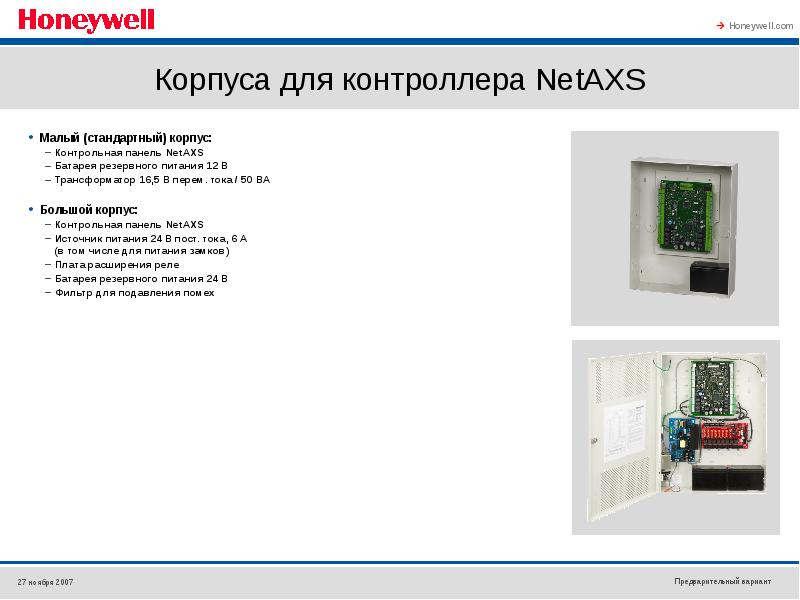

Слайд 14
Описание слайда:
Корпуса для контроллера NetAXS Малый (стандартный) корпус: Контрольная панель NetAXS Батарея резервного питания 12 В Трансформатор 16,5 В перем. тока / 50 ВА Большой корпус: Контрольная панель NetAXS Источник питания 24 В пост. тока, 6 А (в том числе для питания замков) Плата расширения реле Батарея резервного питания 24 В Фильтр для подавления помех

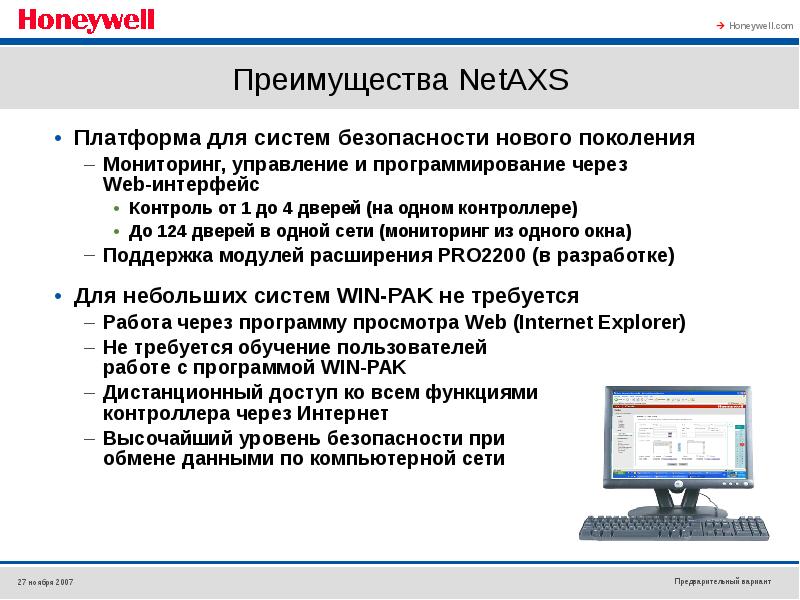

Слайд 15
Описание слайда:
Преимущества NetAXS Платформа для систем безопасности нового поколения Мониторинг, управление и программирование через Web-интерфейс Контроль от 1 до 4 дверей (на одном контроллере) До 124 дверей в одной сети (мониторинг из одного окна) Поддержка модулей расширения PRO2200 (в разработке) Для небольших систем WIN-PAK не требуется Работа через программу просмотра Web (Internet Explorer) Не требуется обучение пользователей работе с программой WIN-PAK Дистанционный доступ ко всем функциями контроллера через Интернет Высочайший уровень безопасности при обмене данными по компьютерной сети

Слайд 16
Описание слайда:
Преимущества NetAXS Дополнительные возможности NetAXS Управление временными зонами с помощью карт Использование в системе любых форматов карт Сообщение о принуждении Проход посетителя в сопровождении Для прохода требуется предъявление карты посетителя + сотрудника предприятия Ограничение использования карты подсчет числа раз использования для каждой карты Автоматическая синхронизация времени контроллера по сети Три типа праздничных дней с различными графиками работы Различные схемы шлейфов с различением до 4 состояний

Слайд 17
Описание слайда:
Работа NetAXS совместно с WIN-PAK WIN-PAK SE / PE может осуществлять программирование, мониторинг и управление панелями NetAXS В версии Win-Pak SE/PE Release 1 эмуляция панели N-1000-IV До 31 панели NetAXS в сети RS-485 Совместная работа контроллеров серии N-1000, NStar NS2+ и NetAXS в одной сети с преобразователем N-485-PCI-2 Совместная работа контроллеров NStar NS2+ и NetAXS в одной сети с использованием NetAXS в качестве шлюза В версии Win-Pak SE/PE Release 2 (2008) будет осуществляться полная поддержка всех функций NetAXS Экспорт конфигурации из NetAXS в Win-Pak Поддержка различных типов модулей расширения

Слайд 18
Описание слайда:
Работа NetAXS совместно с WIN-PAK

Слайд 19
Описание слайда:
Работа NetAXS совместно с WIN-PAK

Слайд 20
Описание слайда:
Совместное использования WIN-PAK и Web-интерфейса Возможность одновременной работы с WIN-PAK и Web-интерфейсом Мониторинг территориально-распределенных систем может осуществляться локально с помощью Web-интерфейса снижение стоимости системы, т.к. не требуется отдельная лицензия на Win-Pak для каждого из объектов В центральном офисе может использоваться WIN-PAK для централизованного мониторинга и управления системами комплексное интегрированное решение

Слайд 21
Описание слайда:
Web-интерфейс NetAXS
