Слайд 1
Описание слайда:
ОСНОВНЫЕ ПРИНЦИПЫ ОРГАНИЗАЦИИ И ПРОВЕДЕНИЯ ГОСУДАРСТВЕННОЙ ИНВЕНТАРИЗАЦИИ ЛЕСОВ (ГИЛ) А.С. Алексеев – д.г.н., проф. первый проректор, заведующий кафедрой лесной таксации, лесоустройства и ГИС Санкт-Петербургского государственного лесотехнического университета имени С.М. Кирова

Слайд 2
Описание слайда:
ЭТАПЫ ПРОЦЕССА ОРГАНИЗАЦИИ И ПРОВЕДЕНИЯ ГИЛ Анализ зарубежного и отечественного опыта организации и проведения национальных инвентаризаций лесов в ведущих лесных странах мира, а также первого опыта проведения ГИЛ в России позволяет обосновать основные принципы ее организации и проведения. Предлагается разбить весь совокупный процесс проведения ГИЛ на пять этапов: Проектирование общенациональной регулярной сети ГИЛ Проведение полевых работ по обследованию пробных площадей Определение дополнительных показателей на пробных площадях. Анализ и обработка результатов полевых работ и материалов ДЗЗ Представление и визуализация результатов ГИЛ.

Слайд 3
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – НАИБОЛЕЕ СЛОЖНЫЙ И ОТВЕТСТВЕННЫЙ ЭТАП Стратификацию лесного фонда для ГИЛ следует проводить по ландшафтно-географическим признакам (лесорастительным зонам, лесным районам) Наиболее обоснованным способом размещения выборки пробных площадей (кластеров) является регулярная сеть. Пробные площади ГИЛ следует объединять в кластеры с тем расчетом, что закладка и обследование одного кластера занимает один рабочий день.

Слайд 4
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ Объединением пробных площадей в кластеры достигается экономия времени на перемещения между пробными площадями. Такой подход обеспечивает рациональное соотношение затрат времени на закладку пробных площадей в кластерах и перемещение между ними. Косвенно отсюда вытекает объем работ на одной пробной площади и количество оцениваемых параметров, оно не может быть слишком большим. Кластеры могут иметь различную форму и размеры. С точки зрения удобства проведения работ наиболее выгодной является замкнутая форма кластера - квадратная. При такой форме измерительные работы на пробных площадях заканчиваются в точке их начала, что является удобным со многих точек зрения, в частности при такой форме минимизируются холостые проходы по периметру кластера или между пробными площадями.

Слайд 5
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ В кластере предлагается объединить 8, 12 или 16 пробных площадей, тогда можно выделить 3 типа кластеров в зависимости от расстояния между пробными площадями. Чем больше требуемое расстояние между пробными площадями, тем меньше пробных площадей в кластере, В кластерах с большим расстоянием между пробными площадями большая часть времени тратится на перемещение, кроме того здесь предполагаются более однородные насаждения и требуется меньшее число пробных площадей. При расчете размеров кластера, должно приблизительно выполняться следующее условие: Число п/площадей кластера * периметр кластера = константе.

Слайд 6
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ (ПРИМЕРЫ)

Слайд 7
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ Кластеры (пробные площади) делятся на постоянные и временные: постоянные кластеры обследуются в ряде циклов инвентаризации. Постоянные и временные кластеры совместно формируют регулярную (равномерную) сеть. Постоянные кластеры должны быть защищены от всех видов пользования вместе со своей буферной зоной для последующих циклов инвентаризации. Постоянные кластеры необходимы для оценки происходящих на межинвентаризационный период изменений.

Слайд 8
Описание слайда:

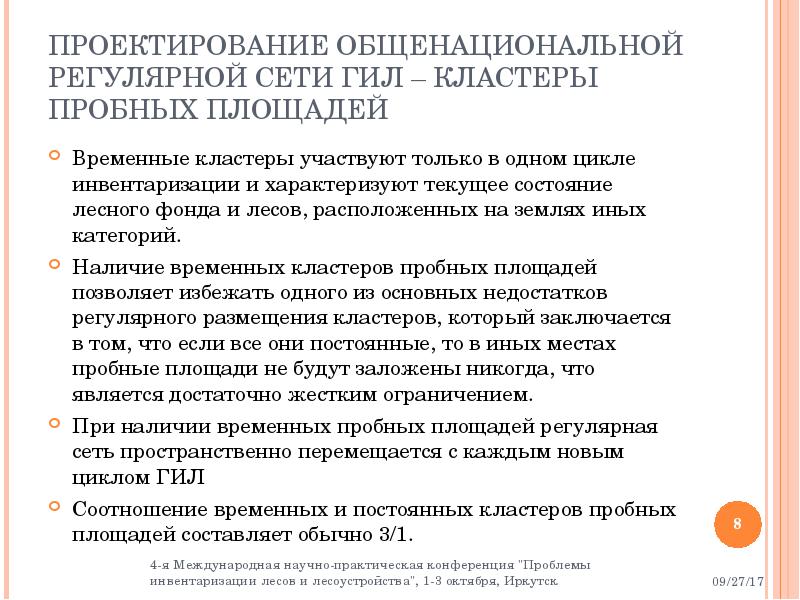

ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ Временные кластеры участвуют только в одном цикле инвентаризации и характеризуют текущее состояние лесного фонда и лесов, расположенных на землях иных категорий. Наличие временных кластеров пробных площадей позволяет избежать одного из основных недостатков регулярного размещения кластеров, который заключается в том, что если все они постоянные, то в иных местах пробные площади не будут заложены никогда, что является достаточно жестким ограничением. При наличии временных пробных площадей регулярная сеть пространственно перемещается с каждым новым циклом ГИЛ Соотношение временных и постоянных кластеров пробных площадей составляет обычно 3/1.

Слайд 9
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – КЛАСТЕРЫ ПРОБНЫХ ПЛОЩАДЕЙ Определение мест размещения постоянных (красный цвет) и временных (черный цвет) кластеров пробных площадей на регулярной сети (дроби показывают долю расстояния между кластерами).

Слайд 10
Описание слайда:

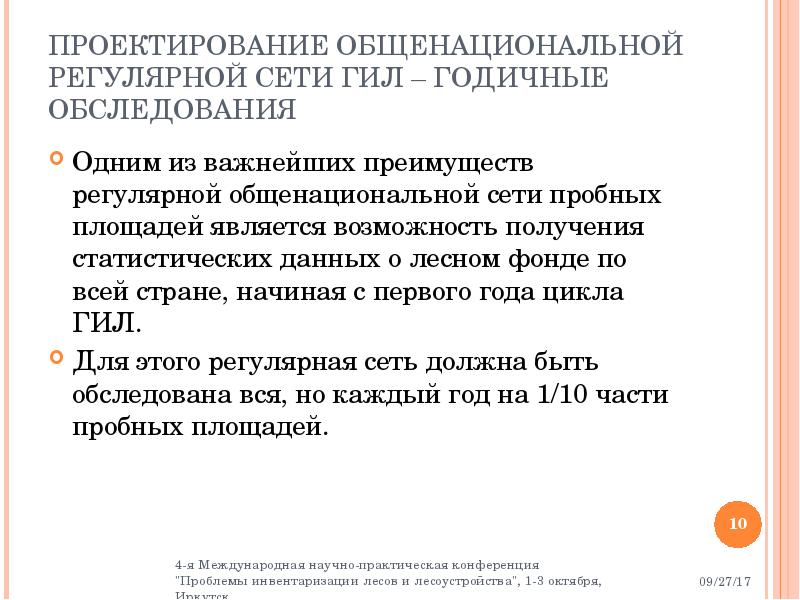

ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ГОДИЧНЫЕ ОБСЛЕДОВАНИЯ Одним из важнейших преимуществ регулярной общенациональной сети пробных площадей является возможность получения статистических данных о лесном фонде по всей стране, начиная с первого года цикла ГИЛ. Для этого регулярная сеть должна быть обследована вся, но каждый год на 1/10 части пробных площадей.

Слайд 11
Описание слайда:
РАЗМЕЩЕНИЕ ГОДИЧНОЙ ВЫБОРКИ НА РЕГУЛЯРНОЙ СЕТИ В 10-ТИ ЛЕТНЕМ ЦИКЛЕ ИНВЕНТАРИЗАЦИИ В 1-ЫЙ И 10-ЫЙ ГОДЫ (ЦИФРАМИ ОТМЕЧЕНЫ ГОДЫ ОБСЛЕДОВАНИЯ).

Слайд 12
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ГОДИЧНЫЕ ОБСЛЕДОВАНИЯ При обследовании 1/10 части пробных площадей всей сети итоговые результаты будут получены с точностью меньшей в √Т раз, где Т – длительность цикла инвентаризации. Если цикл инвентаризации равен 10 годам, то результаты первого года будут иметь ошибку в √10 =3,16 раз большую, чем запланировано на весь цикл. Например, если сеть ГИЛ спроектирована под точность 5%, то по данным первого года точность составит 15,8%, что позволяет во многих случаях использовать такие данные. С использованием результатов каждого следующего года инвентаризации ошибка будет сокращаться.

Слайд 13
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ГОДИЧНЫЕ ОБСЛЕДОВАНИЯ Годичные обследования имеют ряд важных преимуществ перед 10-летним периодическим: Они позволяют лучше отслеживать динамику происходящих изменений, в том числе циклическую динамику с циклами длительностью менее 10 лет, определять причины происходящих в лесном фонде изменений, вносить необходимые коррективы в методику и порядок проведения ГИЛ, улавливать и оценивать результаты широкомасштабных антропогенных и природных воздействий на леса, таких как пожары, ветровалы, наводнения и т.д.

Слайд 14
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Для труднодоступных и резервных лесов предлагается использовать модификацию разработанной в 80-е годы прошлого века методики фото статистической инвентаризации резервных лесов с учетом современных достижений в области применения методов ДЗЗ в лесном хозяйстве и различий между лесоустройством, для которого разрабатывался фото статистический метод и ГИЛ.

Слайд 15
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Для труднодоступных и резервных лесов стратификация территории осуществляется так же на основе ландшафтно-экологических признаков с выделением страт с постоянными во времени границами. Дополнительным элементом в этом случае является закладка фотопроб с помощью использования материалов ДЗЗ высокого разрешения. Фото пробные площади закладываются по регулярной сети как и в общем случае.

Слайд 16
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Размер фотопробы предлагается установить 2х2 км, площадью 4 кв. км. При размещении по ячейкам 16х16 км, площадью 256 кв. км фотопробы покроют 1/64 или 1,56% изучаемой территории. Территория труднодоступных и резервных лесов в свою очередь очень неоднородна. Поэтому, для исключительно удаленных территорий в северной и северо-восточной части страны возможно размещение фотопроб той же площади 4 кв. км в ячейках 32х32 км, площадью 1024 кв. км. В этом случае фотопробы покроют 1/256 часть изучаемой территории или 0,39%.

Слайд 17
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА На площади фотопробы производится детальное контурное, аналитическое и измерительное дешифрирование с определением таксационных характеристик насаждений. Для части фотопроб с целью оценки качества дешифрирования закладываются наземные кластеры пробных площадей.

Слайд 18
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Наземные кластеры пробных площадей закладываются в наиболее типичных с ландшафтно-экологической точки зрения ячейках регулярной сети с фотопробами. Количество наземных кластеров пробных площадей можно рекомендовать в пределах 1-5% от числа фотопроб.

Слайд 19
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Если принять оценку площади труднодоступных и резервных лесов в 9,5 млн. кв. км, то при размещении по сети 16х16 км потребуется закладка и обработка 37109 шт. фотопроб, с закладкой от 371 до 1855 шт. наземных кластеров пробных площадей. При размещении по сети 32х32 км число необходимых фотопроб составит 9277 шт. с закладкой от 93 до 464 шт. наземных кластеров пробных площадей.

Слайд 20
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА При переносе количественной информации с детально дешифрированных и проверенных наземными исследованиями фотопроб на остальную территорию возможно применение двух методов. Первый упрощенный, но широко применяемый метод, основан на пересчете таксационных характеристик фотопроб на остальную территорию с помощью коэффициента покрытия фотопробами площади (1/64 или 1/256). Второй подход предполагает использование снимков среднего разрешения на всю территорию, нанесение на них мест расположения фотопроб и применение методов классификации, например, метода ближайшего соседа kNN.

Слайд 21
Описание слайда:
ПРОЕКТИРОВАНИЕ ОБЩЕНАЦИОНАЛЬНОЙ РЕГУЛЯРНОЙ СЕТИ ГИЛ – ТРУДНОДОСТУПНЫЕ И РЕЗЕРВНЫЕ ЛЕСА Предлагаемый подход к порядку проведения ГИД на территории труднодоступных и резервных лесов, по своей методологии является полным аналогом порядка проведения ГИЛ на доступной территории. Различие заключается в массовом применении материалов ДЗЗ высокого разрешения для покрытия территории фотопробами. В этом смысле фотопробы здесь играют роль наземных пробных площадей. Такое методологическое единство при осуществлении инвентаризации как доступных, так и удаленных и резервных лесов является достоинством предлагаемого порядка организации и проведения ГИЛ.

Слайд 22
Описание слайда:
ЭТАП 2. ПРОВЕДЕНИЕ ПОЛЕВЫХ РАБОТ ПО ОБСЛЕДОВАНИЮ ПРОБНЫХ ПЛОЩАДЕЙ При проведении ГИЛ предлагается использовать в качестве основной круговую пробную площадь постоянного радиуса 12,62 м, площадью 500 м2, в центре которой расположена квадратная площадка 10х10 метров для учета подроста и подлеска. Предлагаемая структура пробной площади ГИЛ значительно проще используемой в настоящее время. Это предложение сделано специально для того, чтобы облегчить проведение полевых работ, обеспечить закладку большего числа пробных площадей в единицу времени и повысить, таким образом, эффективность осуществляемого проекта. Такой подход представляется обоснованным в связи с необходимостью обследовать очень большие территории с получением достоверных данных, для этого пробных площадей должно быть много, но они при этом с необходимостью должны быть простыми в закладке и измерениях.

Слайд 23
Описание слайда:
ЭТАП 3. ОПРЕДЕЛЕНИЕ ДОПОЛНИТЕЛЬНЫХ ПОКАЗАТЕЛЕЙ НА ПРОБНЫХ ПЛОЩАДЯХ В целях экономии бюджетных средств и на основе имеющегося зарубежного опыта целесообразно совмещение регулярных сетей ГИЛ и мониторинга состояния лесов по программе ICP-Forests. Для этого на части пробных площадей ГИЛ будет необходимо оценить ряд дополнительных параметров, кроме того некоторые дополнительные параметры предлагается оценивать на постоянных пробных площадях, в отличие от временных с целью оценки происходящих в лесных экосистемах изменений, их направления и динамики. На постоянных пробных площадях предлагается оценивать и проводить соответствующие измерения для двух групп дополнительных показателей, первая группа – показатели, характеризующие биологическое разнообразие лесных экосистем, вторая – характеризующие динамику прироста. Для изучения динамики прироста во времени с первого года инвентаризации на постоянных пробных площадях целесообразно отбирать керны древесины для последующего дендрохронологического анализа. В дальнейшем для решения этой задачи можно будет использовать метод сравнения во времени таксационных показателей.

Слайд 24
Описание слайда:
ЭТАП 4. АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ И МАТЕРИАЛОВ ДЗЗ. В большинстве лесных стран мира инвентаризация лесов в настоящее время проводится с использованием всей доступной информации из разных источников (multi-source inventory). Такими источниками дополнительной информации являются данные ДЗЗ разной степени разрешения, топографические, физические и другие тематические карты, цифровые модели рельефа (ЦМР). Эти источники информации позволяют заранее определить границы населенных пунктов, промышленных зон, с/х угодий, дорог и иных элементов инфраструктуры, таких как линии электропередачи, нефте- и газо- проводы, водных объектов всех типов. ЦМР позволяют классифицировать территорию по типу рельефа. Основная проблема заключается в том, чтобы рационально и непротиворечиво синтезировать всю доступную информацию с данными о лесном фонде.

Слайд 25
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ И МАТЕРИАЛОВ ДЗЗ. Ключевым элементом такой интеграции являются геоинформационные технологии, которые позволяют осуществлять совмещение, координатную привязку, совместную обработку и визуализацию результатов обработки данных из разных источников. Особую важность при этом имеет точная и единообразная координатная привязка информации о лесах и других объектах на изучаемой территории, получаемых из разнообразных источников. В первую очередь особую важность имеет точная координатная привязка полевых пробных площадей.

Слайд 26
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ, МАТЕРИАЛОВ ДЗЗ И ЦИФРОВЫХ КАРТ. Важный аспект совместного анализа данных заключается в выборе такого пространственного разрешения материалов ДЗЗ и размера пикселя тематических цифровых карт, которое облегчило бы их анализ совместно с данными пробных площадей. Здесь решающее значение имеет размер полевой пробной площади, который задает размер пикселя на цифровой карте и цифровом снимке, для которого имеется достоверная количественная информация о лесном фонде. В нашем случае размер пробный площади 500 м2, что соответствует пространственному разрешению в 22,4 м. Таким образом, для совместной обработки статистическими методами наилучшими являются материалы ДЗЗ среднего разрешения в 20-30 метров и соответствующие картографические материалы.

Слайд 27
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ, МАТЕРИАЛОВ ДЗЗ И ЦИФРОВЫХ КАРТ - СХЕМА.

Слайд 28
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ, МАТЕРИАЛОВ ДЗЗ И ЦИФРОВЫХ КАРТ. В соответствии со схемой в качестве исходных данных для последующей обработки выступают результаты полевых измерений на пробных площадях системы ГИЛ, материалы ДЗЗ, тематические карты, включая лесные, ЦМР. В результате первого этапа обработки все данные, проверяются, корректируются, приводятся в совместимые форматы и привязываются к единой координатной сети. В результате на пиксели, в которых расположены пробные площади, имеется информация ДЗЗ об их спектральных характеристиках, тематическая информация цифровых карт и данные о рельефе. Так как пробные площади дают достоверную информацию об объекте, то на их основе осуществляется корректировка карт и устранение ошибок, если такие есть.

Слайд 29
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ, МАТЕРИАЛОВ ДЗЗ И ЦИФРОВЫХ КАРТ. На следующем этапе осуществляется оценка характеристик лесного фонда на тех пикселях, где нет пробных площадей. Оценка осуществляется посредством сравнения спектральных характеристик и данных тематических карт пикселей с пробными площадями и без таковых. Для последних определяются наиболее близкие по совокупности признаков пиксели из числа первых и на них пересчитываются соответствующие характеристики. Одним из наиболее широко применяемых методов для таких оценок является метод kNN (метод ближайшего соседа), но могут быть применены и другие, при соответствующем обосновании.

Слайд 30
Описание слайда:
АНАЛИЗ И ОБРАБОТКА РЕЗУЛЬТАТОВ ПОЛЕВЫХ РАБОТ, МАТЕРИАЛОВ ДЗЗ И ЦИФРОВЫХ КАРТ. В результате формируются выходные данные системы ГИЛ состоящие из двух основных частей: статистических характеристик лесного фонда по стратам, субъектам РФ и стране в целом и набора лесных тематических карт. Эти результаты должны быть проверены на совместимость и непротиворечивость, а именно, средние статистические характеристики лесного фонда, определенные только на основе пробных площадей не должны расходиться с результатами оценок с применением материалов ДЗЗ и цифровых карт. Если такие различия есть, то результаты оценок, полученных с использованием данных ДЗЗ, карт и метода kNN пересчитываются.

Слайд 31
Описание слайда:
ЭТАП 5. ПРЕДСТАВЛЕНИЕ И ВИЗУАЛИЗАЦИЯ РЕЗУЛЬТАТОВ ГИЛ Предлагается осуществлять представление результатов ГИЛ в следующих разрезах: территориальном (страна в целом, субъекты Российской Федерации, лесные районы, лесорастительные зоны и т.д.) временном (отчеты ежегодные и итоговые - один раз в 10 лет) групп пользователей (органы государственного управления, научные и образовательные организации, общественные и неправительственные организации, СМИ), международном. Следует отметить, что представление результатов ГИЛ по более мелким территориальным единицам, таким например, как лесничества может натолкнуться на ограниченность числа пробных площадей на малых территориях и требует специальных методов обработки данных и с привлечением материалов ДЗЗ высоко разрешения. Предлагается создать общедоступный портал системы ГИЛ в сети интернет по примеру ряда европейских стран.

Слайд 32
Описание слайда:
ЗАКЛЮЧЕНИЕ Разработанные предложения в порядок организации и проведения ГИЛ позволяют свести к минимуму субъективный аспект выбора мест закладки пробных площадей и, таким образом, существенно увеличить достоверность получаемой информации о состоянии лесов, и одновременно сократить сроки ее получения. Предлагаемые изменения позволят получать информацию о состоянии лесов в ежегодном режиме. Важным аспектом вносимых предложений в порядок организации и проведения ГИЛ является обеспечение доступности получаемых результатов для органов управления лесами, научного, экспертного сообществ и широкого круга заинтересованных групп лиц, что позволит использовать получаемую в результате реализации проекта ГИЛ информацию в научной, образовательной деятельности и для целей устойчивого управления лесами.

Слайд 33
Описание слайда:
ДОКЛАД ОКОНЧЕН, СПАСИБО ЗА ВНИМАНИЕ!
