El DIAC
 Luis José Sanabria Hernández
 José Ledesma
 Jesús Cohen
DEFINICION
 Es un componente electrónico que está preparado para conducir enPRINCIPIO DE OPERACIÓN
 La operación del DIAC consiste fundamentalmente enCURVA CARACTERISTICATIPOS DE DIAC
 DIAC de tres capas:
 Es similar aCARACTERÍSTICAS Y APLICACIONES
 Se emplea normalmente en circuitos que realizanENCAPSULADOSGRACIAS



Слайды и текст этой презентации
Слайд 1
Описание слайда:
El DIAC Luis José Sanabria Hernández José Ledesma Jesús Cohen José Caracas


Слайд 2
Описание слайда:
DEFINICION Es un componente electrónico que está preparado para conducir en los dos sentidos de sus terminales, por ello se le denomina bidireccional, siempre que se llegue a su tensión de cebado o de disparo (30v aproximadamente, dependiendo del modelo).

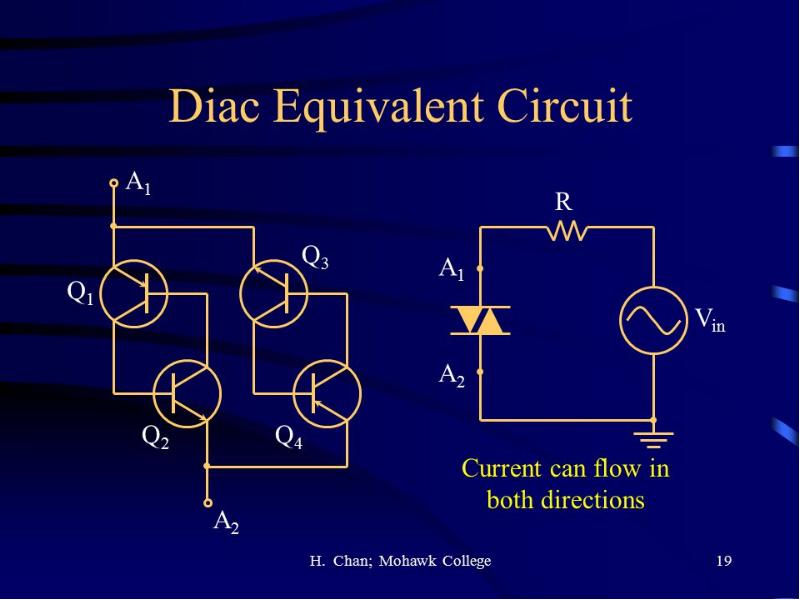

Слайд 3
Описание слайда:

Слайд 4
Описание слайда:
PRINCIPIO DE OPERACIÓN La operación del DIAC consiste fundamentalmente en llevar la estructura NPN hasta un voltaje de ruptura equivalente al  del transistor bipolar. Debido a la simetría de construcción de este dispositivo, la ruptura puede ser en ambas direcciones y debe procurarse que sea la misma magnitud de voltaje.

Слайд 5
Описание слайда:
CURVA CARACTERISTICA

Слайд 6
Описание слайда:
TIPOS DE DIAC DIAC de tres capas: Es similar a un transistor bipolar sin conexión de base y con las regiones de colector y emisor iguales y muy dopadas. DIAC de cuatro capas: Consiste en dos diodos Shockley conectados en anti paralelo, lo que le da la característica bidireccional. Su aplicación tiene como dispositivo de disparo bidireccional para el TRIAC.

Слайд 7
Описание слайда:
CARACTERÍSTICAS Y APLICACIONES Se emplea normalmente en circuitos que realizan un control de fase de la corriente del TRIAC, de forma que solo se aplica tensión a la carga durante una fracción de ciclo de la alterna. Estos sistemas se utilizan para el control de iluminación con intensidad variable, calefacción eléctrica con regulación de temperatura y algunos controles de velocidad de motores.

Слайд 8
Описание слайда:
ENCAPSULADOS

Слайд 9
Описание слайда:
GRACIAS
