Слайд 1
Описание слайда:
Аппараты до 1000В Рубильники

Слайд 2
Описание слайда:
Рубильником называется неавтоматический выключатель с ручным приводом на два коммутационных положения (включено, отключено) с открытыми токоведущими частями и клиновым контактом (нож, входящий в пружинящие губки). Включение осуществляется когда ножи 1, поворачивающиеся в шарнирных стойках 2, войдут в контактные стойки 3.

Слайд 3
Описание слайда:

Слайд 4
Описание слайда:

Слайд 5
Описание слайда:
Рубильники являются простейшими аппаратами ручного управления, которые используются в цепях переменного тока при напряжении до 660 В и постоянного тока при напряжении до 440. Рубильники являются простейшими аппаратами ручного управления, которые используются в цепях переменного тока при напряжении до 660 В и постоянного тока при напряжении до 440. Рубильники выпускают в одно-, двух- и трехполюсном исполнении с центральным или рычажным приводом для переднего или заднего присоединения проводов. Рубильники с центральной рукояткой служат в качестве разъединителя, т. е. отключают предварительно обесточенные электрические цепи, а с боковой рукояткой и рычажными приводами — отключают цепи под нагрузкой.

Слайд 6
Описание слайда:
Рубильники с боковой рукояткой и с рычажным приводом выпускают как с дугогасительными камерами, так и без них. Рубильники с центральной рукояткой выпускают без дугогасительных камер с искрогасительными контактами. Плотность прилегания контактных поверхностей ножа и губок обеспечивается за счет пружинящих свойств материала губок (у рубильников до 100 А) и за счет стальных пружин (у рубильников более 200 А). Рубильники с боковой рукояткой и с рычажным приводом выпускают как с дугогасительными камерами, так и без них. Рубильники с центральной рукояткой выпускают без дугогасительных камер с искрогасительными контактами. Плотность прилегания контактных поверхностей ножа и губок обеспечивается за счет пружинящих свойств материала губок (у рубильников до 100 А) и за счет стальных пружин (у рубильников более 200 А). Для предохранения ножей от оплавления дугой при отключении рубильники на большие токи выполняют с искрогасительными или дугогасительными контактами. Искрогасительные контакты, которыми снабжены ножи, при отключении отходят от губок под действием своих пружин независимо от скорости движения рукоятки и привода рубильника. Дугогасительные контакты рубильников расположены открыто или внутри дугогасительных камер. Они служат для обеспечения быстрого гашения электрической дуги и исключения переброса ее на соседние токопроводящие или заземленные конструкции распределительного устройства. В некоторых конструкциях рубильники совмещают с предохранителями или используют предохранители в качестве ножей. Такая конструкция, позволяющая выполнять функции коммутации и защиты, называют блоком предохранитель-выключатель (БПВ). В целях безопасности для обслуживающего персонала рубильники заключаются в металлический защитный кожух/

Слайд 7
Описание слайда:
 . 1 — нож; 2 — шарнирная стойка; 3 — контактная стойка; 4 — дугогасительная камера.

Слайд 8
Описание слайда:

Слайд 9
Описание слайда:
Пакетные выключатели и переключатели

Слайд 10
Описание слайда:

Слайд 11
Описание слайда:
Устройство пакетного выключателя Устройство пакетного выключателя 1 - подвижный контакт - нож; 2 - кольцо-пакет; 3 - неподвижный контакт; 4 - набор колец-пакетов; 5 - крышка с пружинной шайбой; 6 - рукоятка

Слайд 12
Описание слайда:
Автоматические выключатели

Слайд 13
Описание слайда:

Слайд 14
Описание слайда:

Слайд 15
Описание слайда:

Слайд 16
Описание слайда:

Слайд 17
Описание слайда:

Слайд 18
Описание слайда:

Слайд 19
Описание слайда:

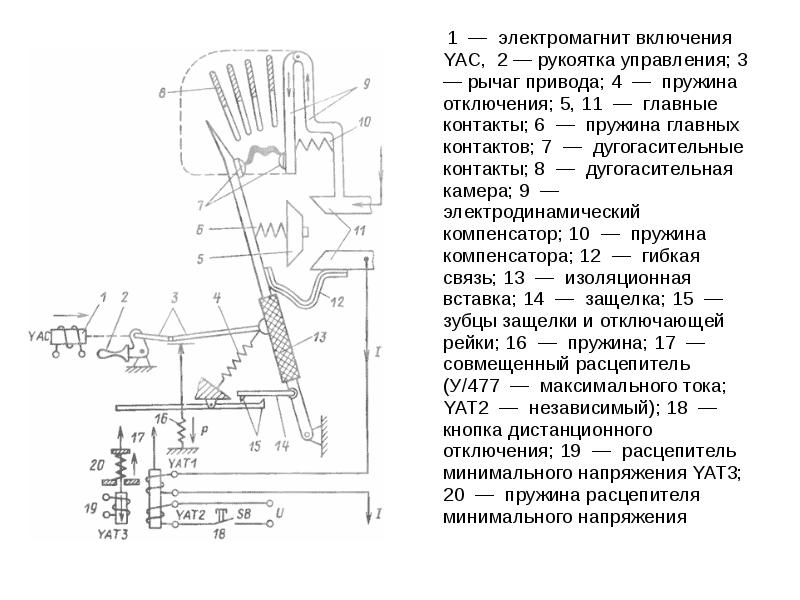

1  —  электромагнит включения YAC,  2 — рукоятка управления; 3 — рычаг привода; 4  —  пружина отключения; 5, 11  —  главные контакты; 6  —  пружина главных контактов; 7  —  дугогасительные контакты; 8  —  дугогасительная камера; 9  —  электродинамический компенсатор; 10  —  пружина компенсатора; 12  —  гибкая связь; 13  —  изоляционная вставка; 14  —  защелка; 15  —  зубцы защелки и отключающей рейки; 16  —  пружина; 17  —  совмещенный расцепитель (У/477  —  максимального тока; YAT2  —  независимый); 18  —  кнопка дистанционного отключения; 19  —  расцепитель минимального напряжения YAT3; 20  —  пружина расцепителя минимального напряжения 1  —  электромагнит включения YAC,  2 — рукоятка управления; 3 — рычаг привода; 4  —  пружина отключения; 5, 11  —  главные контакты; 6  —  пружина главных контактов; 7  —  дугогасительные контакты; 8  —  дугогасительная камера; 9  —  электродинамический компенсатор; 10  —  пружина компенсатора; 12  —  гибкая связь; 13  —  изоляционная вставка; 14  —  защелка; 15  —  зубцы защелки и отключающей рейки; 16  —  пружина; 17  —  совмещенный расцепитель (У/477  —  максимального тока; YAT2  —  независимый); 18  —  кнопка дистанционного отключения; 19  —  расцепитель минимального напряжения YAT3; 20  —  пружина расцепителя минимального напряжения

Слайд 20
Описание слайда:

Слайд 21
Описание слайда:
Автоматические выключатели разделяют по следующим параметрам: по виду тока (постоянный, переменный или оба). Величина тока может колебаться в широких пределах: от 6,3А до 6,3 кА; по количеству полюсов: от одно- до четырёх полюсных; по типам расцепителей (магнитный, тепловой, максимальный, независимый); по временному интервалу: без выдержки, с задержкой не зависимой от величины тока, с обратно зависимой от тока или сочетание этих характеристик; по виду подключения цепей (с задним присоединением, с передним, с универсальным); по типу привода (ручной, пружинный, с электромагнитным двигателем или пневматическим); по степени герметизации корпуса для защиты от воздействия внешней среды.

Слайд 22
Описание слайда:

Слайд 23
Описание слайда:
Плавкий предохранитель до 1000 В

Слайд 24
Описание слайда:

Слайд 25
Описание слайда:
Предохранитель и плавкую вставку характеризуют следующие показатели: номинальное напряжение (Uн) – напряжение, при котором предохранитель работает длительное время; номинальный ток патрона (Iн.п) – ток, на который рассчитаны токоведущие и контактные соединения патрона по условию длительного нагрева; номинальный ток плавкой вставки (Iн.пл.вст) – ток, который она выдерживает, не расплавляясь длительное время;  разрывная способность, определяемая максимальным отключаемым током, при котором происходит перегорание плавкой вставки без опасного выброса пламени и без разрушения патрона; времятоковая (ампер-секундная) или защитная характеристика – зависимость времени t полного отключения цепи от отключаемого тока I цепи

Слайд 26
Описание слайда:
Недостатками предохранителей  являются: · Одноразовый характер применения при срабатывании неразборных предохранителей. Для разборных, замена стандартных вставок нередко производится на самодельные из проволоки, в результате чего происходит рассогласование защит по селективности; · При однофазных КЗ перегорает вставка предохранителя только поврежденной фазы. Асинхронные двигатели способны продолжать работу на оставшихся двух фазах, но при этом значительно повышается ток в обмотках, а соответственно и нагрев изоляции. Это приводит к преждевременному старению изоляции; · Не защищают двигатели от нагрева (для этого применяют дополнительные тепловые реле типа РНТ в комплекте с магнитным пускателем); · Старение плавкой вставки, вследствие чего возможно неселективное срабатывание.

Слайд 27
Описание слайда:
Пускатели

Слайд 28
Описание слайда:
Магнитные пускатели переменного тока предназначены в основном для дистанционного управления асинхронными электродвигателями. Осуществляют также нулевую защиту, т. е. при исчезновении напряжения или его снижении на 40-60% от номинального магнитная система отпадает и силовые контакты размыкаются. В комплекте с тепловым реле пускатели выполняют также защиту электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз. Магнитные пускатели переменного тока предназначены в основном для дистанционного управления асинхронными электродвигателями. Осуществляют также нулевую защиту, т. е. при исчезновении напряжения или его снижении на 40-60% от номинального магнитная система отпадает и силовые контакты размыкаются. В комплекте с тепловым реле пускатели выполняют также защиту электродвигателей от перегрузок и от токов, возникающих при обрыве одной из фаз. Наиболее распространенные серии пускателей с контактной системой и электромагнитным приводом: ПМЕ, ПМА, ПА, ПВН, ПМЛ, ПВ, ПАЕ, ПМ12.

Слайд 29
Описание слайда:

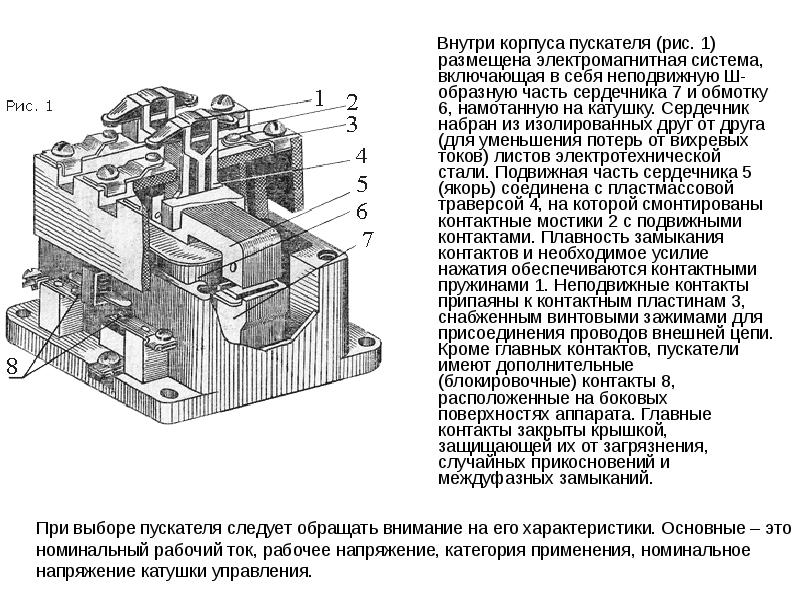

Внутри корпуса пускателя (рис. 1) размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий. Внутри корпуса пускателя (рис. 1) размещена электромагнитная система, включающая в себя неподвижную Ш-образную часть сердечника 7 и обмотку 6, намотанную на катушку. Сердечник набран из изолированных друг от друга (для уменьшения потерь от вихревых токов) листов электротехнической стали. Подвижная часть сердечника 5 (якорь) соединена с пластмассовой траверсой 4, на которой смонтированы контактные мостики 2 с подвижными контактами. Плавность замыкания контактов и необходимое усилие нажатия обеспечиваются контактными пружинами 1. Неподвижные контакты припаяны к контактным пластинам 3, снабженным винтовыми зажимами для присоединения проводов внешней цепи. Кроме главных контактов, пускатели имеют дополнительные (блокировочные) контакты 8, расположенные на боковых поверхностях аппарата. Главные контакты закрыты крышкой, защищающей их от загрязнения, случайных прикосновений и междуфазных замыканий.
