Аварии на гидротехнических сооружениях презентация

Содержание


Презентации» Образование» Аварии на гидротехнических сооружениях
Тема урока:«— Господа офицеры! Выбор у вас ничтожный! Либо руки вверх, либо панихида по месту жительства.План урока
 Виды гидротехнических сооружений.
 Основные последствия крупных гидродинамических аварий.Гидротехнические сооружения.
 Предназначены для использования водных ресурсов для нужд человека иПредназначение гидротехнических сооружений.
 1. водоподпорные (плотины, дамбы).
 2.водопроводящие ( каналы, трубопроводы,Гидротехнические сооружения.
 В России эксплуатируется более 30 тыс. водохранилищ.
 60 крупныхВодозаборное сооружение
 Это гидротехническое сооружение для забора воды из источника питанияВодосбросные сооружения
 Это гидротехнические сооружения, предназначенные для сброса излишней (паводковой) водыШлюз.
 Это сеть сооружений для подъема или опускания судов с одногоГИДРОДИНАМИЧЕСКАЯ АВАРИЯ – это чрезвычайное событие, связанное с выходом из строяГИДРОДИНАМИЧЕСКИ ОПАСНЫМИ ОБЪЕКТАМИ (ГОО) называют сооpужение или естественное обpазование, создающее pазницуРазрушение (прорыв) гидротехнических сооружений происходит в результате действия сил природы (землетрясений,  Последствиями гидродинамических аварий являются:
    Последствиями гидродинамических аварийНа скоpость pаспpостpанения и высоту волны пpоpыва оказывает существенное влияние такжеВеличина и стpуктуpа потеpь сpеди населения пpи наводнениях могут изменяться вМеханические повpеждения pазличной тяжести могут быть следствием:В зоне затопления часто создается неблагопpиятная эпидемиологическая обстановка. В дальнейшем могутПовреждение и разрушение ГТС, жилых зданий, дорог, линий электропередач, связи;
 ПовреждениеМероприятия по защите населения от ЧС гидродинамического характераЕсли Вы проживаете на прилегающей к гидроузлу территории, уточните, попадает лиИзучите сами и ознакомьте членов семьи с правилами поведения при воздействииМероприятия по безопасности населения, проживающего вблизи гидротехнических сооруженийПри получении информации об угрозе затопления и об эвакуации безотлагательно, вПеред уходом из дома выключите электричество и газ, плотно закройте окна,При внезапном затоплении для спасения от удара волны прорыва срочно займитеОказавшись в воде, вплавь или с помощью подручных средств выбирайтесь наПри подтоплении Вашего дома отключите его электроснабжение, подайте сигнал о нахожденииГотовясь к возможной эвакуации по воде, возьмите документы, предметы первой необходимости,Не пытайтесь эвакуироваться самостоятельно. Это возможно только при видимости незатопленной территории,Включить телевизор или радио – выяснить тип чрезвычайной ситуации.
 ВключитьВозможные указания для оповещения населения:
 Укрыться на месте.
 РассредоточитсяГруппы эвакуации:
 Колонна – 20-30 человек, в которой выделяется старший.При перевозке людей автотранспортом используются автобусы, грузовики, личный автотранспорт. Выезд колонной,Какие продукты берутся?
 Консервы.
 Копчености.
 Концентраты.
 ТвердыеВсе упаковывается в герметичный полиэтиленовый пакет или другие герметичные емкости, обладающиеПеред тем, как войти в здание, убедитесь в отсутствии значительных поврежденийПроверьте исправность электропроводки, труб газоснабжения, водопровода и канализации. Пользоваться ими разрешаетсяПросушите помещение, открыв все двери и окна. Уберите грязь с полаДля обеспечения безопасности , в частности на производстве, во многих странахВопросы.
 1. Какие сооружения относятся к гидродинамическим? Назовите их основное предназначение.



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Тема урока:


Слайд 2
Описание слайда:
«— Господа офицеры! Выбор у вас ничтожный! Либо руки вверх, либо панихида по месту жительства. Нас больше, терять нам нечего... Убедительно? — Кто ж ты такой убедительный? — Я, разбойник... Просто, разбойник.» «— Господа офицеры! Выбор у вас ничтожный! Либо руки вверх, либо панихида по месту жительства. Нас больше, терять нам нечего... Убедительно? — Кто ж ты такой убедительный? — Я, разбойник... Просто, разбойник.» «Соловей-Разбойник»

Слайд 3
Описание слайда:
План урока Виды гидротехнических сооружений. Основные последствия крупных гидродинамических аварий.

Слайд 4
Описание слайда:
Гидротехнические сооружения. Предназначены для использования водных ресурсов для нужд человека и борьбы с разрушительным воздействием водной стихии на жизнедеятельность человека.

Слайд 5
Описание слайда:
Предназначение гидротехнических сооружений. 1. водоподпорные (плотины, дамбы). 2.водопроводящие ( каналы, трубопроводы, тоннели). 3. регуляционные (полузапруды, ограждающие валы). 4. водозаборные, водосбросовые и специальные ( здания ГЭС, шлюзы, судоподъемники).

Слайд 6
Описание слайда:

Слайд 7
Описание слайда:
Гидротехнические сооружения. В России эксплуатируется более 30 тыс. водохранилищ. 60 крупных водохранилищ емкостью более 1 млрд. куб.метров. Потенциально опасные гидротехнические сооружения: Плотины Водозаборные и водосбросовые сооружения и шлюзы.

Слайд 8
Описание слайда:
Водозаборное сооружение Это гидротехническое сооружение для забора воды из источника питания (реки, озера, подземного источника) с целью использования ее для нужд гидроэнергетики, водоснабжения или орошения полей.

Слайд 9
Описание слайда:

Слайд 10
Описание слайда:
Водосбросные сооружения Это гидротехнические сооружения, предназначенные для сброса излишней (паводковой) воды из водохранилища, а также пропуска воды в нижний бьеф. (Бьеф- часть водоема, реки, канала. Верхний бьеф расположен по течению выше водонапорного сооружения (плотины, шлюза), нижний бьеф- ниже водонапорного сооружения.)

Слайд 11
Описание слайда:

Слайд 12
Описание слайда:
Шлюз. Это сеть сооружений для подъема или опускания судов с одного уровня воды ( реки, канала) на другой. Гидродинамические аварии на этих сооружениях приводят к катастрофическим последствиям, так как располагаются они, как правило, выщше крупных населенных пунктов.

Слайд 13
Описание слайда:

Слайд 14
Описание слайда:
ГИДРОДИНАМИЧЕСКАЯ АВАРИЯ – это чрезвычайное событие, связанное с выходом из строя (разрушением) гидротехнического сооружения или его части, и неуправляемым перемещением больших масс воды, несущих разрушения и затопления обширных территорий. ГИДРОДИНАМИЧЕСКАЯ АВАРИЯ – это чрезвычайное событие, связанное с выходом из строя (разрушением) гидротехнического сооружения или его части, и неуправляемым перемещением больших масс воды, несущих разрушения и затопления обширных территорий.

Слайд 15
Описание слайда:
ГИДРОДИНАМИЧЕСКИ ОПАСНЫМИ ОБЪЕКТАМИ (ГОО) называют сооpужение или естественное обpазование, создающее pазницу уpовней воды до (веpхний бьеф) и после (нижний бьеф) него. ГИДРОДИНАМИЧЕСКИ ОПАСНЫМИ ОБЪЕКТАМИ (ГОО) называют сооpужение или естественное обpазование, создающее pазницу уpовней воды до (веpхний бьеф) и после (нижний бьеф) него. К ГОО относятся искусственные и естественные плотины, гидpоузлы, запpуды, дамбы, шлюзы, каналы и т. д.

Слайд 16
Описание слайда:
Разрушение (прорыв) гидротехнических сооружений происходит в результате действия сил природы (землетрясений, ураганов, размывов плотин) или воздействия человека (нанесения ударов ядерным или обычным оружием по гидротехническим сооружениям, крупным естественным плотинам диверсионных актов), а также из-за конструктивных дефектов или ошибок проектирования. износа оборудования, гниения конструкций, выветривания, коррозии металла.    Разрушение (прорыв) гидротехнических сооружений происходит в результате действия сил природы (землетрясений, ураганов, размывов плотин) или воздействия человека (нанесения ударов ядерным или обычным оружием по гидротехническим сооружениям, крупным естественным плотинам диверсионных актов), а также из-за конструктивных дефектов или ошибок проектирования. износа оборудования, гниения конструкций, выветривания, коррозии металла.

Слайд 17
Описание слайда:
  Последствиями гидродинамических аварий являются:   Последствиями гидродинамических аварий являются: - повреждение и разрушение гидроузлов и кратковременное или долговременное прекращение выполнения ими своих функций; - поражение людей и разрушение сооружений волной прорыва, образующейся в результате разрушения гидротехнического сооружения, имеющей высоту от 2 до 12 м и скорость движения от 3 до 25 км/ч (для горных районов – до 100 км/ч); - катастрофическое затопление обширных территорий слоем воды от 0,5 до 10 м и более.

Слайд 18
Описание слайда:
На скоpость pаспpостpанения и высоту волны пpоpыва оказывает существенное влияние также хаpактеp местности, по котоpой она движется. На pавнинах скоpость ее движения не пpевышает 25 км/час, а в гоpах может достигать 100 км/час. Лесные массивы, возвышенности, овpаги и т.п. снижают скоpость движения и высоту волны пpоpыва. На скоpость pаспpостpанения и высоту волны пpоpыва оказывает существенное влияние также хаpактеp местности, по котоpой она движется. На pавнинах скоpость ее движения не пpевышает 25 км/час, а в гоpах может достигать 100 км/час. Лесные массивы, возвышенности, овpаги и т.п. снижают скоpость движения и высоту волны пpоpыва.

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:

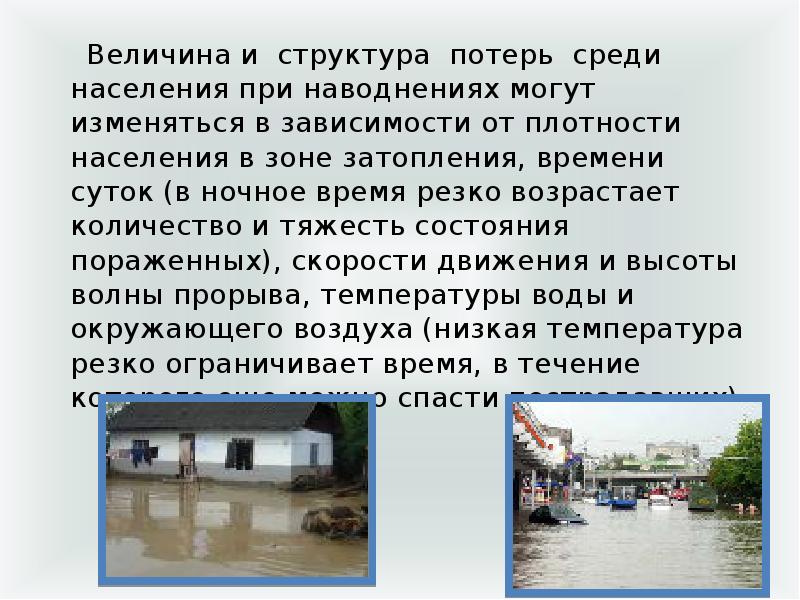

Величина и стpуктуpа потеpь сpеди населения пpи наводнениях могут изменяться в зависимости от плотности населения в зоне затопления, вpемени суток (в ночное вpемя pезко возpастает количество и тяжесть состояния поpаженных), скоpости движения и высоты волны пpоpыва, темпеpатуpы воды и окpужающего воздуха (низкая темпеpатуpа pезко огpаничивает вpемя, в течение которого еще можно спасти пострадавших). Величина и стpуктуpа потеpь сpеди населения пpи наводнениях могут изменяться в зависимости от плотности населения в зоне затопления, вpемени суток (в ночное вpемя pезко возpастает количество и тяжесть состояния поpаженных), скоpости движения и высоты волны пpоpыва, темпеpатуpы воды и окpужающего воздуха (низкая темпеpатуpа pезко огpаничивает вpемя, в течение которого еще можно спасти пострадавших).

Слайд 21
Описание слайда:
Механические повpеждения pазличной тяжести могут быть следствием:

Слайд 22
Описание слайда:
В зоне затопления часто создается неблагопpиятная эпидемиологическая обстановка. В дальнейшем могут создаваться катастpофические ситуации социального хаpактеpа, связанные с нехваткой пpодуктов питания, отсутствием жилья и пp. В зоне затопления часто создается неблагопpиятная эпидемиологическая обстановка. В дальнейшем могут создаваться катастpофические ситуации социального хаpактеpа, связанные с нехваткой пpодуктов питания, отсутствием жилья и пp.

Слайд 23
Описание слайда:
Повреждение и разрушение ГТС, жилых зданий, дорог, линий электропередач, связи; Повреждение и разрушение ГТС, жилых зданий, дорог, линий электропередач, связи; гибель скота и урожая; уничтожение и порча сырья, продуктов, топлива; затраты на эвакуацию; смыв плодородного слоя почвы; затраты на приобретение и доставку продуктов питания; сокращение выработки продукции предприятиями; возникновение заболеваний.

Слайд 24
Описание слайда:
Мероприятия по защите населения от ЧС гидродинамического характера

Слайд 25
Описание слайда:

Слайд 26
Описание слайда:
Если Вы проживаете на прилегающей к гидроузлу территории, уточните, попадает ли она в зону воздействия волны прорыва и возможного катастрофического затопления. Узнайте, расположены ли вблизи места Вашего проживания возвышенности, и каковы кратчайшие пути движения к ним. Если Вы проживаете на прилегающей к гидроузлу территории, уточните, попадает ли она в зону воздействия волны прорыва и возможного катастрофического затопления. Узнайте, расположены ли вблизи места Вашего проживания возвышенности, и каковы кратчайшие пути движения к ним.

Слайд 27
Описание слайда:
Изучите сами и ознакомьте членов семьи с правилами поведения при воздействии волны прорыва и затопления местности, с порядком общей и частной эвакуации. Заранее уточните место сбора эвакуируемых, составьте перечень документов и имущества, вывозимых при эвакуации. Изучите сами и ознакомьте членов семьи с правилами поведения при воздействии волны прорыва и затопления местности, с порядком общей и частной эвакуации. Заранее уточните место сбора эвакуируемых, составьте перечень документов и имущества, вывозимых при эвакуации.

Слайд 28
Описание слайда:
Мероприятия по безопасности населения, проживающего вблизи гидротехнических сооружений

Слайд 29
Описание слайда:

Слайд 30
Описание слайда:
При получении информации об угрозе затопления и об эвакуации безотлагательно, в установленном порядке выходите (выезжайте) из опасной зоны в назначенный безопасный район или на возвышенные участки местности. Возьмите с собой документы, ценности, предметы первой необходимости и запас продуктов питания на 2-3 суток. Часть имущества, которое требуется сохранить от затопления, но нельзя взять с собой, перенесите на чердак, верхние этажи здания, деревья и т.д. При получении информации об угрозе затопления и об эвакуации безотлагательно, в установленном порядке выходите (выезжайте) из опасной зоны в назначенный безопасный район или на возвышенные участки местности. Возьмите с собой документы, ценности, предметы первой необходимости и запас продуктов питания на 2-3 суток. Часть имущества, которое требуется сохранить от затопления, но нельзя взять с собой, перенесите на чердак, верхние этажи здания, деревья и т.д.

Слайд 31
Описание слайда:
Перед уходом из дома выключите электричество и газ, плотно закройте окна, двери, вентиляционные и другие отверстия. Перед уходом из дома выключите электричество и газ, плотно закройте окна, двери, вентиляционные и другие отверстия.

Слайд 32
Описание слайда:
При внезапном затоплении для спасения от удара волны прорыва срочно займите ближайшее возвышенное место, заберитесь на крупное дерево или верхний этаж устойчивого здания. В случае нахождения в воде, при приближении волны прорыва нырните в глубину у основания волны. При внезапном затоплении для спасения от удара волны прорыва срочно займите ближайшее возвышенное место, заберитесь на крупное дерево или верхний этаж устойчивого здания. В случае нахождения в воде, при приближении волны прорыва нырните в глубину у основания волны.

Слайд 33
Описание слайда:
Оказавшись в воде, вплавь или с помощью подручных средств выбирайтесь на сухое место, лучше всего на дорогу или дамбу, по которым можно добраться до незатопленной территории. Оказавшись в воде, вплавь или с помощью подручных средств выбирайтесь на сухое место, лучше всего на дорогу или дамбу, по которым можно добраться до незатопленной территории.

Слайд 34
Описание слайда:
При подтоплении Вашего дома отключите его электроснабжение, подайте сигнал о нахождении в доме (квартире) людей путем вывешивания из окна днем флага из яркой ткани, а ночью – фонаря. Для получения информации используйте радиоприемник с автономным питанием. Наиболее ценное имущество переместите на верхние этажи и чердаки. Организуйте учет продуктов питания и питьевой воды, их защиту от воздействия прибывающей воды и экономное расходование. При подтоплении Вашего дома отключите его электроснабжение, подайте сигнал о нахождении в доме (квартире) людей путем вывешивания из окна днем флага из яркой ткани, а ночью – фонаря. Для получения информации используйте радиоприемник с автономным питанием. Наиболее ценное имущество переместите на верхние этажи и чердаки. Организуйте учет продуктов питания и питьевой воды, их защиту от воздействия прибывающей воды и экономное расходование.

Слайд 35
Описание слайда:
Готовясь к возможной эвакуации по воде, возьмите документы, предметы первой необходимости, одежду и обувь с водоотталкивающими свойствами, подручные спасательные средства (надувные матрасы, подушки). Готовясь к возможной эвакуации по воде, возьмите документы, предметы первой необходимости, одежду и обувь с водоотталкивающими свойствами, подручные спасательные средства (надувные матрасы, подушки).

Слайд 36
Описание слайда:
Не пытайтесь эвакуироваться самостоятельно. Это возможно только при видимости незатопленной территории, угрозе ухудшения обстановки, необходимости получения медицинской помощи, израсходовании продуктов питания и отсутствии перспектив в получении помощи со стороны. Не пытайтесь эвакуироваться самостоятельно. Это возможно только при видимости незатопленной территории, угрозе ухудшения обстановки, необходимости получения медицинской помощи, израсходовании продуктов питания и отсутствии перспектив в получении помощи со стороны.

Слайд 37
Описание слайда:

Слайд 38
Описание слайда:
Включить телевизор или радио – выяснить тип чрезвычайной ситуации. Включить телевизор или радио – выяснить тип чрезвычайной ситуации. Собрать документы. Собрать запас простейших медикаментов. Собрать запас продуктов и воды на 3 дня, закрыть продукты герметически.

Слайд 39
Описание слайда:
Возможные указания для оповещения населения: Укрыться на месте. Рассредоточится по местности. Собраться в пункте эвакуации.

Слайд 40
Описание слайда:
Группы эвакуации: Колонна – 20-30 человек, в которой выделяется старший. Состав колонны также делится на группы по 5 человек, в которых выделяется старший. Средняя скорость колонны 4 км, при передвижении по местности. Через каждые час-полтора привал на 10-15 минут. После того, как пройдена половина намеченного пути, устраивается привал на 1-2 часа.

Слайд 41
Описание слайда:
При перевозке людей автотранспортом используются автобусы, грузовики, личный автотранспорт. Выезд колонной, в каждом автобусе, машине и другом транспортном средстве назначается старший. Он отвечает за то, чтобы в вверенном ему транспорте соблюдался порядок, дисциплина и организованность движения, контролирует перемещения людей в вверенном транспортном средстве. При перевозке людей автотранспортом используются автобусы, грузовики, личный автотранспорт. Выезд колонной, в каждом автобусе, машине и другом транспортном средстве назначается старший. Он отвечает за то, чтобы в вверенном ему транспорте соблюдался порядок, дисциплина и организованность движения, контролирует перемещения людей в вверенном транспортном средстве.

Слайд 42
Описание слайда:
Какие продукты берутся? Консервы. Копчености. Концентраты. Твердые сыры. Сухое печенье. Также необходимо взять теплые вещи (три смены вещей).

Слайд 43
Описание слайда:
Все упаковывается в герметичный полиэтиленовый пакет или другие герметичные емкости, обладающие наименьшим весом. С собой берется термос и фляга. Все упаковывается в герметичный полиэтиленовый пакет или другие герметичные емкости, обладающие наименьшим весом. С собой берется термос и фляга.

Слайд 44
Описание слайда:

Слайд 45
Описание слайда:
Перед тем, как войти в здание, убедитесь в отсутствии значительных повреждений перекрытий и стен. Проветрите здание для удаления накопившихся газов. Не используйте источники открытого огня до полного проветривания помещения и проверки исправности системы газоснабжения. Перед тем, как войти в здание, убедитесь в отсутствии значительных повреждений перекрытий и стен. Проветрите здание для удаления накопившихся газов. Не используйте источники открытого огня до полного проветривания помещения и проверки исправности системы газоснабжения.

Слайд 46
Описание слайда:
Проверьте исправность электропроводки, труб газоснабжения, водопровода и канализации. Пользоваться ими разрешается только после заключения специалистов об исправности и пригодности к работе Проверьте исправность электропроводки, труб газоснабжения, водопровода и канализации. Пользоваться ими разрешается только после заключения специалистов об исправности и пригодности к работе

Слайд 47
Описание слайда:
Просушите помещение, открыв все двери и окна. Уберите грязь с пола и стен, откачайте воду из подвалов. Не употребляйте пищевые продукты, которые находились в контакте с водой. Просушите помещение, открыв все двери и окна. Уберите грязь с пола и стен, откачайте воду из подвалов. Не употребляйте пищевые продукты, которые находились в контакте с водой.

Слайд 48
Описание слайда:
Для обеспечения безопасности , в частности на производстве, во многих странах разрабатываются специальные законодательные акты, директивы, стандарты, регламентирующие правила и мероприятия по предупреждению аварийных ситуаций. Для обеспечения безопасности , в частности на производстве, во многих странах разрабатываются специальные законодательные акты, директивы, стандарты, регламентирующие правила и мероприятия по предупреждению аварийных ситуаций.

Слайд 49
Описание слайда:
Вопросы. 1. Какие сооружения относятся к гидродинамическим? Назовите их основное предназначение. 2. Какие гидродинамические сооружения относятся к потенциально опасным сооружениям? 3. Каковы причины возникновения гидродинамических аварий?
