Конспект лекций по электротехнике Подготовлен: Степановым К.С., Беловой Л.В., Кралиным А.А., Панковой Н.Г. Кафедра теоретической и общей электротехники. Лекция 5

Слайд 2
Описание слайда:
Методы расчёта электрических цепей


Слайд 3
Описание слайда:
Метод контурных токов

Слайд 4
Описание слайда:

Слайд 5
Описание слайда:

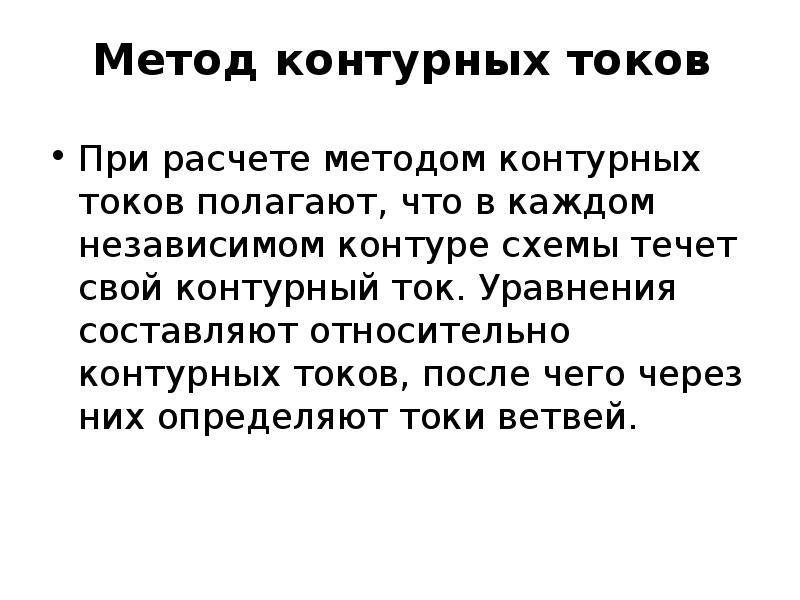

При расчете методом контурных токов полагают, что в каждом независимом контуре схемы течет свой контурный ток. Уравнения составляют относительно контурных токов, после чего через них определяют токи ветвей. При расчете методом контурных токов полагают, что в каждом независимом контуре схемы течет свой контурный ток. Уравнения составляют относительно контурных токов, после чего через них определяют токи ветвей.

Слайд 6
Описание слайда:
Метод контурных токов Уравнение для первого контура Уравнение для второго контура Выражения для токов в ветвях I1=I11; I2=I11-I22; I3=I22.

Слайд 7
Описание слайда:
Метод узловых потенциалов

Слайд 8
Описание слайда:
Метод узловых потенциалов Основан на применении 1-го закона Кирхгофа Пусть требуется составить уравнения по методу узловых потенциалов для узлов a,b,c нижеприведённой схемы. Потенциал узла d приравниваем к 0.

Слайд 9
Описание слайда:

Слайд 10
Описание слайда:
Для узла a: - a(1/(z1+z7) + 1/z3 + 1/z4+ +1/z5) - -b(1/z3 + 1/z4) - c(1/(z1+z7)) = E1/(z1+z7) + + E3/z3 = Ja

Слайд 11
Описание слайда:
Для узла b: -a(1/z3+1/z4)+b(1/z3+1/z4+1/z2)=E2/z2-E3/z3=Jb

Слайд 12
Описание слайда:
Для узла c: -a/(z1+z7)+c(1/(z1+z7)+1/z6)=-E1/(z1+z7)-J1=Jc

Слайд 13
Описание слайда:
В общем виде уравнение для k-го узла:

Слайд 14
Описание слайда:
Правило: Если ЭДС E, или ток источника J направлены к узлу, то в правой части уравнения перед этими слагаемыми ставится знак . Система уравнений для потенциалов узлов будет иметь вид: aYaa+bYab-cYac=Ja aYba+bYbb=Jb aYca+cYcc=Jc

Слайд 15
Описание слайда:
Метод узловых потенциалов Решая систему относительно потенциалов и тогда токи в ветвях опре­деляться следующим образом: I1=(c-a+E1)1 ; I4=(a-b4 ; I2b22 ; I5=5a ; I3=(a-b-E3)3 ; I6=6c .

Слайд 16
Описание слайда:
Переменный ток.

Слайд 17
Описание слайда:

Слайд 18
Описание слайда:

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:
Переменным током называется ток, величина и направление которого изменяются во времени. Переменным током называется ток, величина и направление которого изменяются во времени. Мгновенное значение переменного тока определяется выражением:

Слайд 21
Описание слайда:
Действующим значением переменного тока называется среднеквадратичное значение тока за период Действующим значением переменного тока называется среднеквадратичное значение тока за период Действующее значение переменного тока Измеряют приборы электромагнитной системы

Слайд 22
Описание слайда:
Начальная фаза φ и текущая - α1 поясняются следующим рисунком Начальная фаза φ и текущая - α1 поясняются следующим рисунком

Слайд 23
Описание слайда:
Переменный ток можно изобразить в виде вектора на комплексной плоскости. Переменный ток можно изобразить в виде вектора на комплексной плоскости. Векторная диаграмма - это совокупность векторов, изображающих синусоидальные напряжения, токи и ЭДС одинаковой частоты.

Слайд 24
Описание слайда:
Пусть по активному сопротивлению протекает ток i(t)=Im sint. Пусть по активному сопротивлению протекает ток i(t)=Im sint. По закону Ома падение напряжения на R равно u(t) = R·i(t) = R·Imsint = Um Rsint Мгновенная мощность pR(t) = i(t)u(t )= ImsintUmsint =

Слайд 25
Описание слайда:
Активное сопротивление на переменном токе Осциллограммы тока напряжения

Слайд 26
Описание слайда:
Временные диаграммы при активном сопротивлении

Слайд 27
Описание слайда:
Векторные диаграммы при активном сопротивлении

Слайд 28
Описание слайда:
Индуктивное сопротивление на переменном токе

Слайд 29
Описание слайда:
Временные диаграммы при индуктивном сопротивлении

Слайд 30
Описание слайда:
Векторные диаграммы при индуктивном сопротивлении

Слайд 31
Описание слайда:
Емкостное сопротивление на переменном токе

Слайд 32
Описание слайда:
Временные диаграммы при ёмкостном сопротивлении

Слайд 33
Описание слайда:
Векторные диаграммы при ёмкостном сопротивлении

Слайд 34
Описание слайда:
Символический метод анализа линейных цепей на синусоидальном токе Есть две основные формы записи комплексных чисел Показательная Алгебраическая

Слайд 35
Описание слайда:
Символический метод анализа С помощью формулы Эйлера можно перейти от показательной формы записи комплексного числа к алгебраической:

Слайд 36
Описание слайда:
Символический метод анализа От алгебраической формы записи переходят к показательной форме с помощью формул

Слайд 37
Описание слайда:
Символический метод анализа Комплексное число может быть представлено в виде радиус - вектора на комплексной плоскости с длиной, равной модулю c, расположенного в начальный момент времени под углом φ относительно вещественной оси

Слайд 38
Описание слайда:
Символический метод анализа Два комплексных числа, имеющие равные модули и равные, но противоположные по знаку аргументы, называют комплексно сопряжёнными числами. Если исходное комплексное число , то комплексно сопряжённым числом будет

Слайд 39
Описание слайда:
Свойства комплексно сопряжённых чисел Re( )=( )/2

Слайд 40
Описание слайда:
Операции в комплексными числами При сложении и вычитании комплексных чисел используют алгебраическую форму записи. При умножении и делении комплексных чисел используют показательную форму записи. Пример: сложение Их сумма

Слайд 41
Описание слайда:
Операции в комплексными числами Умножение

Слайд 42
Описание слайда:
Последовательное соединение RLC элементов Пусть дана такая цепь

Слайд 43
Описание слайда:
Последовательное соединение RLC элементов Второй закон Кирхгофа в комплексной форме для этой цепи Полное сопротивление

Слайд 44
Описание слайда:
Последовательное соединение RLC элементов Условие резонанса напряжений xL = xC; L = 1/С Резонансная частота

Слайд 45
Описание слайда:
Параллельное соединение RLC элементов

Слайд 46
Описание слайда:
Параллельное соединение RLC элементов При параллельном соединении складывают проводимости

Слайд 47
Описание слайда:
Параллельное соединение RLC элементов Условие резонанса bL = bC Резонансная частота

Слайд 48
Описание слайда:
ТРЁХФАЗНЫЕ ЦЕПИ ТРЁХФАЗНЫЕ ЦЕПИ

Слайд 49
Описание слайда:

Слайд 50
Описание слайда:
Трёхфазные осциллограммы

Слайд 51
Описание слайда:
Трёхфазные цепи

Слайд 52
Описание слайда:
Трёхфазные цепи

Слайд 53
Описание слайда:
Трёхфазные цепи Если в нейтрального провода не будет, или в нем будет будет сопротивление Z, то появится Напряжение смещения нейтрали: где Y=1/Z, Ua,Ub,Uc-фазные напряжения

Слайд 54
Описание слайда:
Трёхфазные цепи

Слайд 55
Описание слайда:
Литература Алтунин Б.Ю., Кралин А.А. Электротехника и электроника. Ч.1. Н.Н.: Издательство НГТУ 2007г. Веселовский О.Н., Шнейберг Я.А. Очерки по истории электротехники. М.: Издательство МЭИ 1993г. Касаткин А.С., Немцов М.В. Электротехника. М.: Высшая школа 2002г.

Слайд 56
Описание слайда:
Благодарю за внимание
