Физические основы гемодинамики. (Лекция 4) презентация

лекция № 4 для студентов 1 курса, обучающихся по специальности 31.05.01 – Лечебное дело К.п.н., доцент Шилина Н.Г. Красноярск, 2016 Тема: Физические основы гемодинамики

План лекции: Идеальная жидкость. Уравнение Бернулли. Вязкость жидкости. Уравнение Ньютона. Течение вязкой жидкости. Формула Гаагена – Пуазейля. Реологические свойства крови. Методы измерения вязкости жидкостей. Работа и мощность сердца. Модели кровообращения.

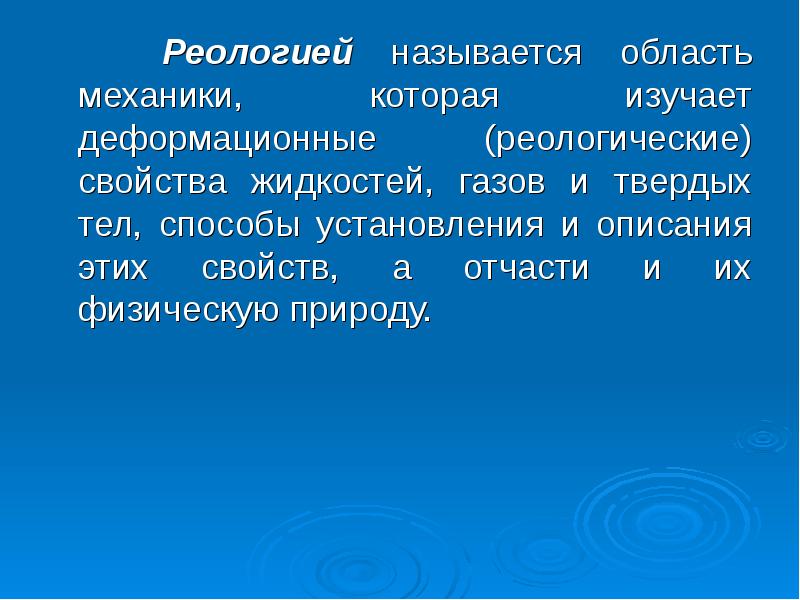

Реологией называется область механики, которая изучает деформационные (реологические) свойства жидкостей, газов и твердых тел, способы установления и описания этих свойств, а отчасти и их физическую природу. Реологией называется область механики, которая изучает деформационные (реологические) свойства жидкостей, газов и твердых тел, способы установления и описания этих свойств, а отчасти и их физическую природу.

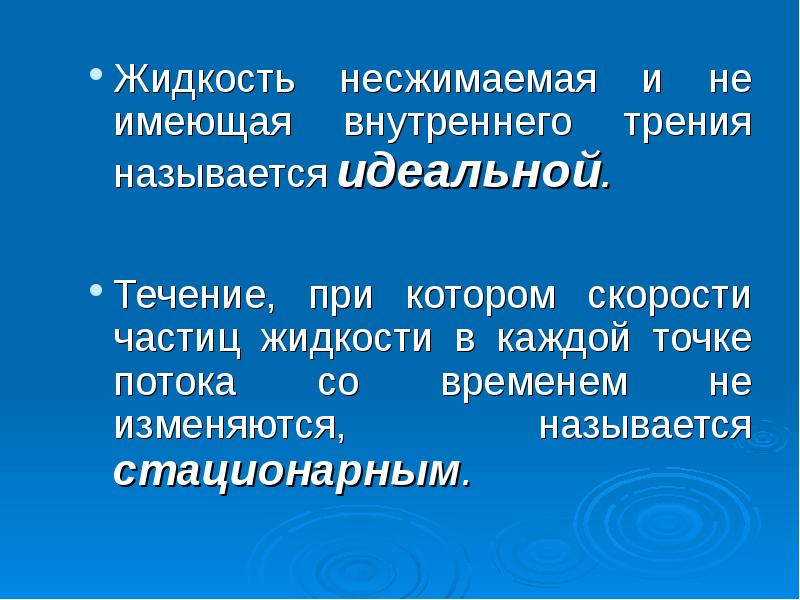

Жидкость несжимаемая и не имеющая внутреннего трения называется идеальной. Жидкость несжимаемая и не имеющая внутреннего трения называется идеальной. Течение, при котором скорости частиц жидкости в каждой точке потока со временем не изменяются, называется стационарным.

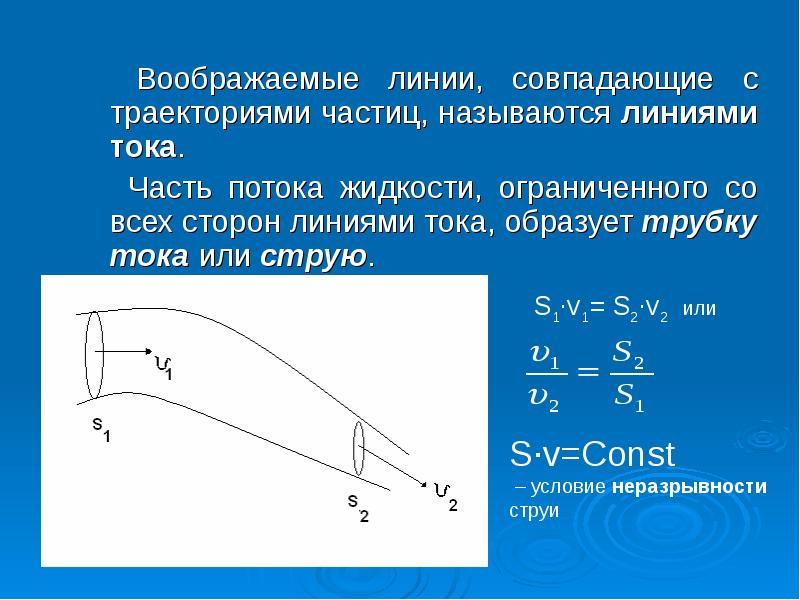

Воображаемые линии, совпадающие с траекториями частиц, называются линиями тока. Воображаемые линии, совпадающие с траекториями частиц, называются линиями тока. Часть потока жидкости, ограниченного со всех сторон линиями тока, образует трубку тока или струю.

Вывод уравнения Бернулли V1=V2; S1L1= S2L2; Работа сил, оказывающих давление: Ад=F1L1 – F2L2=P1S1L1 – P2S2L2 Работа силы тяжести: АТ=mgh1 – mgh2 =ρS1L1gh1 – ρS2L2gh2 Изменение кинетической энергии при движении объема жидкости:

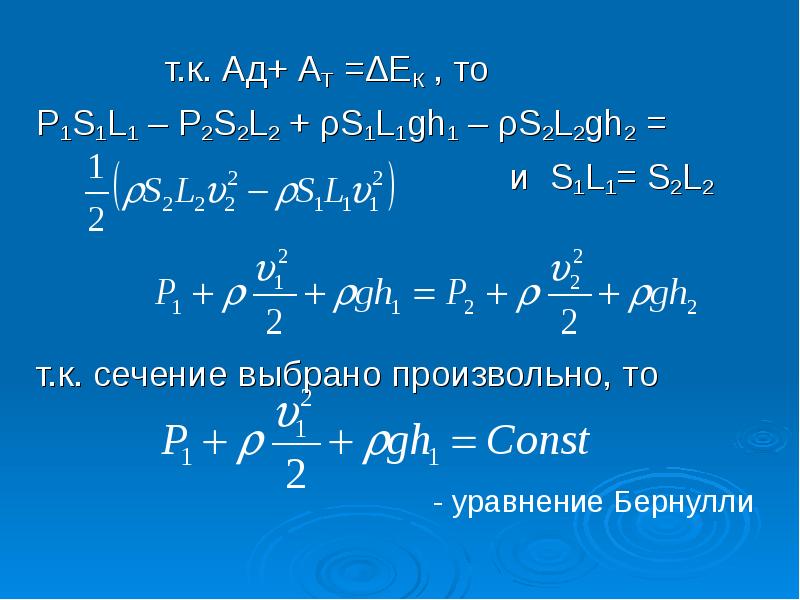

т.к. Ад+ АТ =ΔЕК , то т.к. Ад+ АТ =ΔЕК , то P1S1L1 – P2S2L2 + ρS1L1gh1 – ρS2L2gh2 = и S1L1= S2L2 т.к. сечение выбрано произвольно, то

При стационарном течении идеальной При стационарном течении идеальной жидкости (υ=Const) полное давление, равное сумме статического, гидростатического и динамического давлений, остается постоянным в любом поперечном сечении потока.

Следствия из уравнения Бернулли Наклонная трубка постоянного сечения Горизонтальная трубка переменного сечения

ВЯЗКОСТЬ ЖИДКОСТИ Способность реальных жидкостей оказывать сопротивление движению в них тел или собственному течению за счет сил межмолекулярного взаимодействия называется внутренним трением или вязкостью жидкости.

Уравнение Ньютона

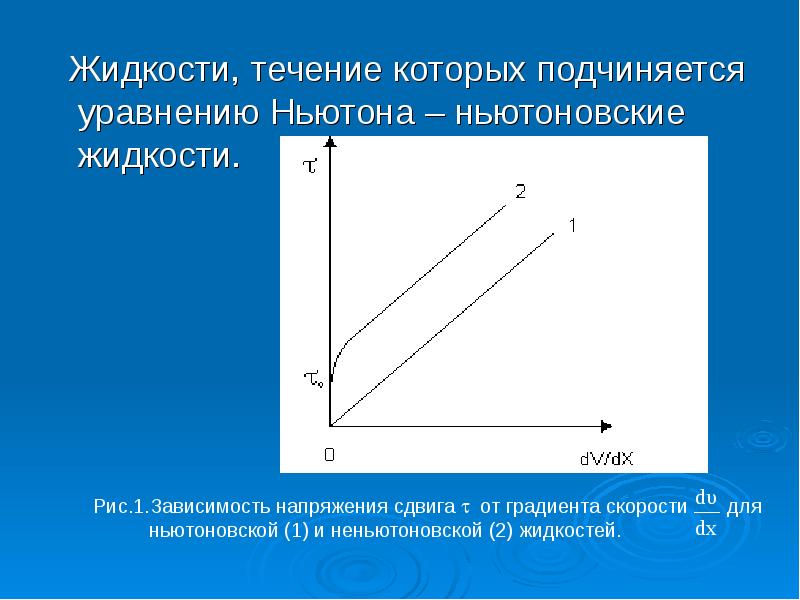

Жидкости, течение которых подчиняется уравнению Ньютона – ньютоновские жидкости. Жидкости, течение которых подчиняется уравнению Ньютона – ньютоновские жидкости.

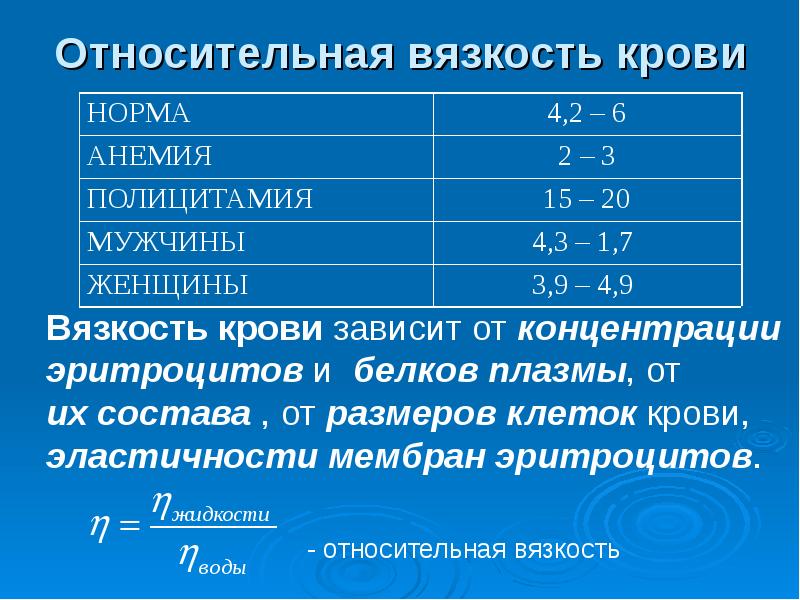

Относительная вязкость крови

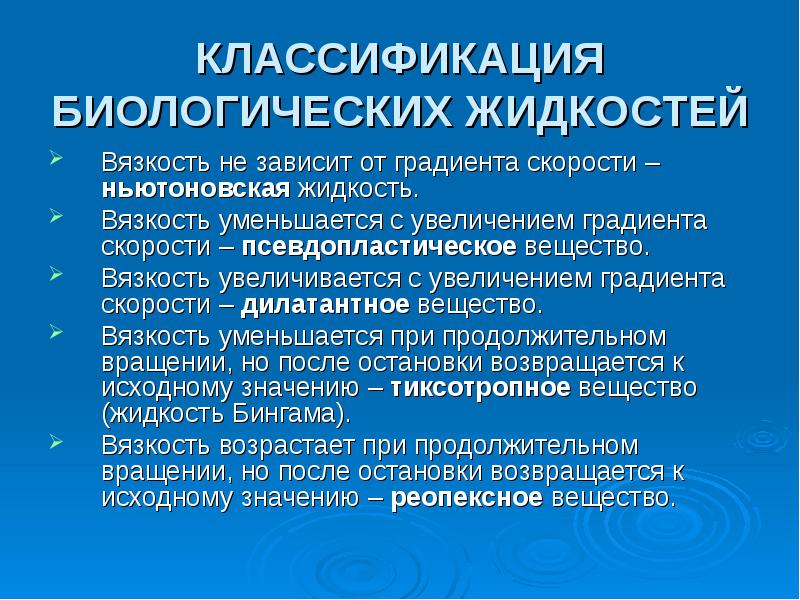

КЛАССИФИКАЦИЯ БИОЛОГИЧЕСКИХ ЖИДКОСТЕЙ Вязкость не зависит от градиента скорости – ньютоновская жидкость. Вязкость уменьшается с увеличением градиента скорости – псевдопластическое вещество. Вязкость увеличивается с увеличением градиента скорости – дилатантное вещество. Вязкость уменьшается при продолжительном вращении, но после остановки возвращается к исходному значению – тиксотропное вещество (жидкость Бингама). Вязкость возрастает при продолжительном вращении, но после остановки возвращается к исходному значению – реопексное вещество.

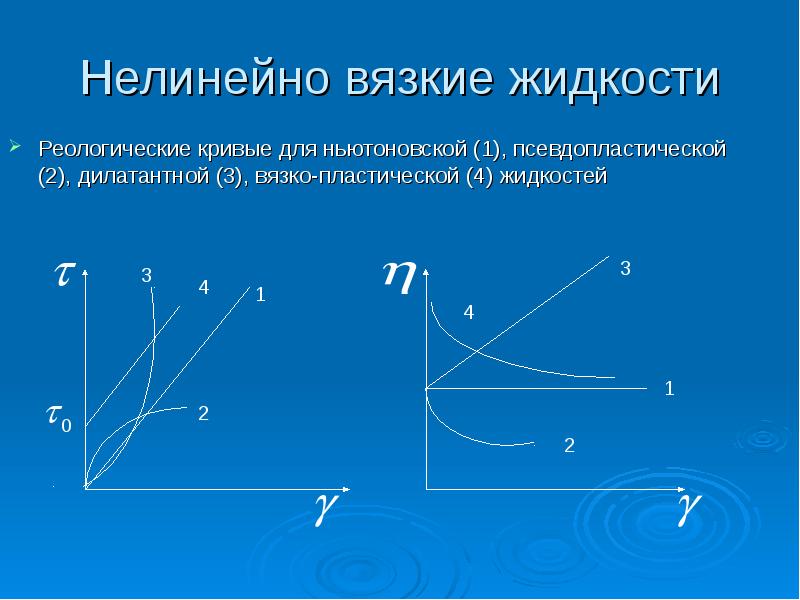

Нелинейно вязкие жидкости Реологические кривые для ньютоновской (1), псевдопластической (2), дилатантной (3), вязко-пластической (4) жидкостей

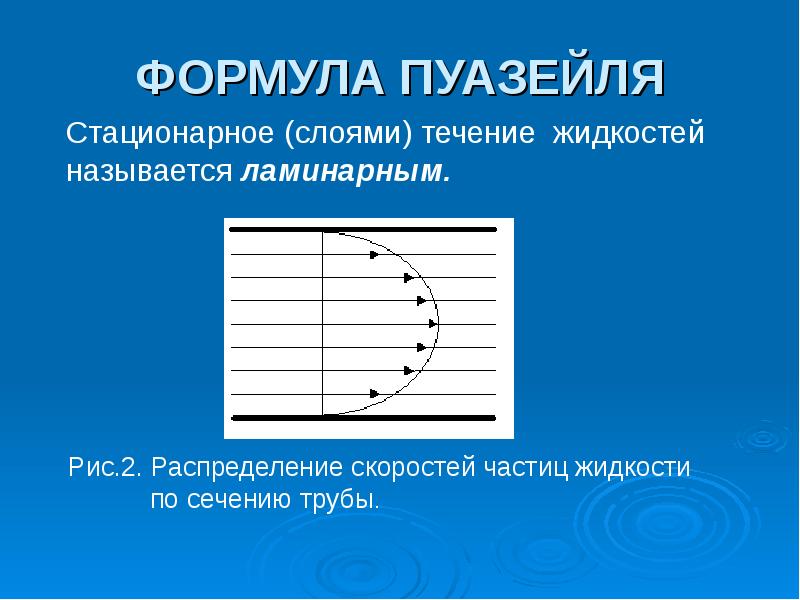

ФОРМУЛА ПУАЗЕЙЛЯ

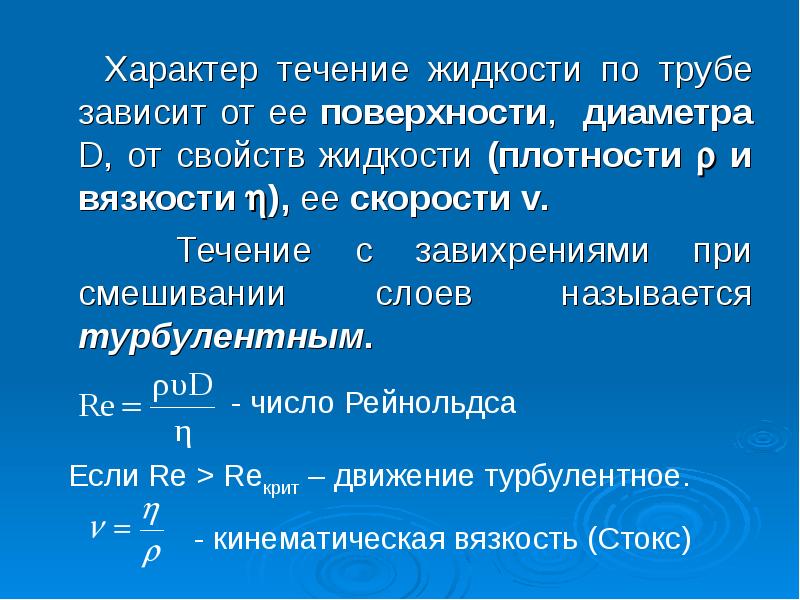

Характер течение жидкости по трубе зависит от ее поверхности, диаметра D, от свойств жидкости (плотности  и вязкости ), ее скорости v. Характер течение жидкости по трубе зависит от ее поверхности, диаметра D, от свойств жидкости (плотности  и вязкости ), ее скорости v. Течение с завихрениями при смешивании слоев называется турбулентным.

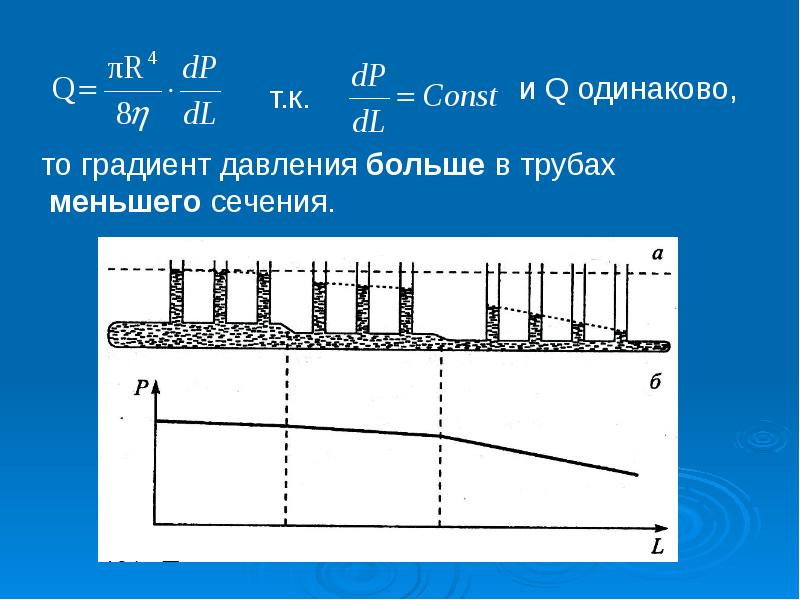

Формула Пуазейля Скорость протекания жидкости по трубе v зависит от разности давлений (Р1-Р2) на концах трубы, ее длины L, радиуса R и вязкости жидкости:

Объем жидкости, протекающий через поперечное сечение горизонтальной трубы в 1 с: Объем жидкости, протекающий через поперечное сечение горизонтальной трубы в 1 с:

МЕТОДЫ ИЗМЕРЕНИЯ ВЯЗКОСТИ ЖИДКОСТИ Метод Стокса

Метод капиллярного вискозиметра

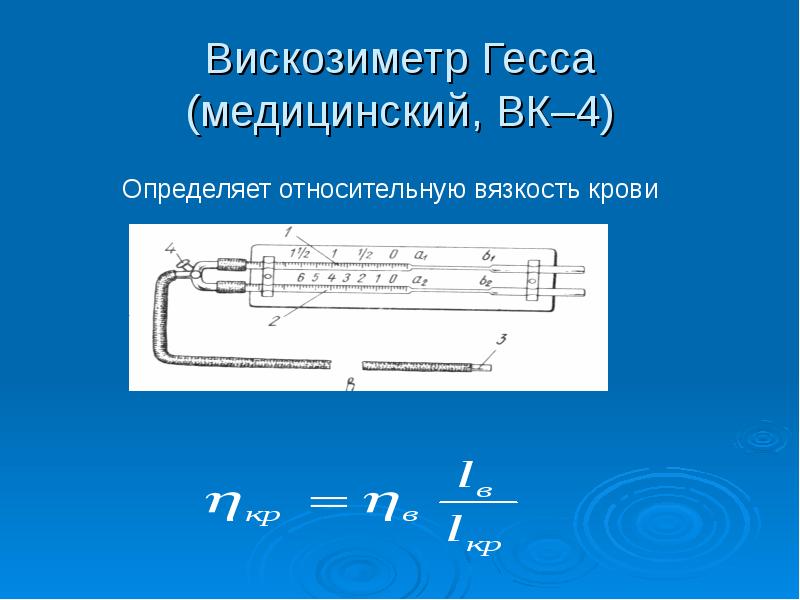

Вискозиметр Гесса (медицинский, ВК–4)

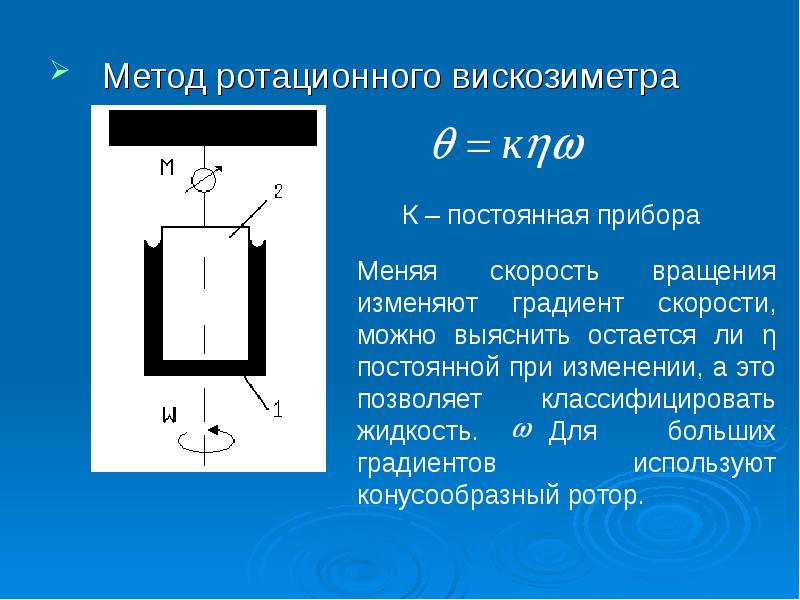

Метод ротационного вискозиметра Метод ротационного вискозиметра

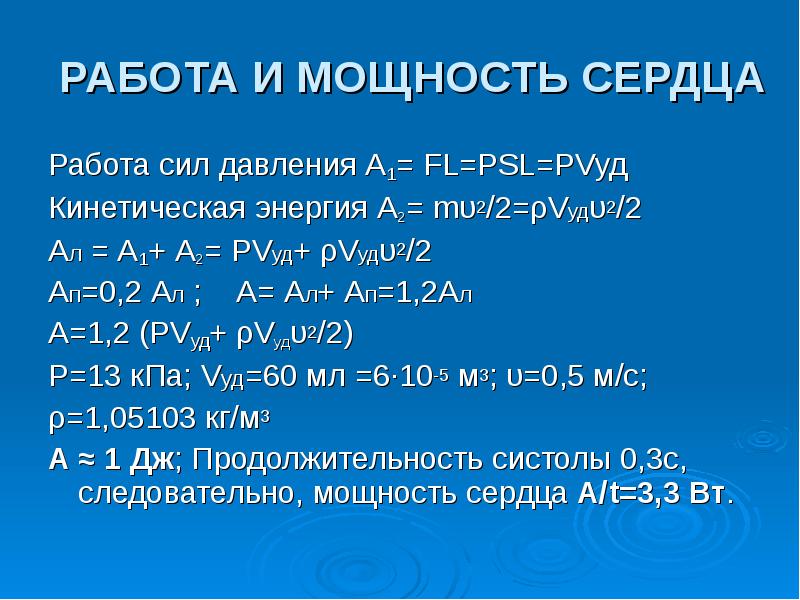

РАБОТА И МОЩНОСТЬ СЕРДЦА Работа сил давления А1= FL=PSL=PVуд Кинетическая энергия А2= mυ2/2=ρVудυ2/2 Aл = А1+ А2= PVуд+ ρVудυ2/2 Ап=0,2 Aл ; А= Aл+ Ап=1,2Aл A=1,2 (PVуд+ ρVудυ2/2) Р=13 кПа; Vуд=60 мл =6·10-5 м3; υ=0,5 м/с; ρ=1,05103 кг/м3 A ≈ 1 Дж; Продолжительность систолы 0,3с, следовательно, мощность сердца А/t=3,3 Вт.

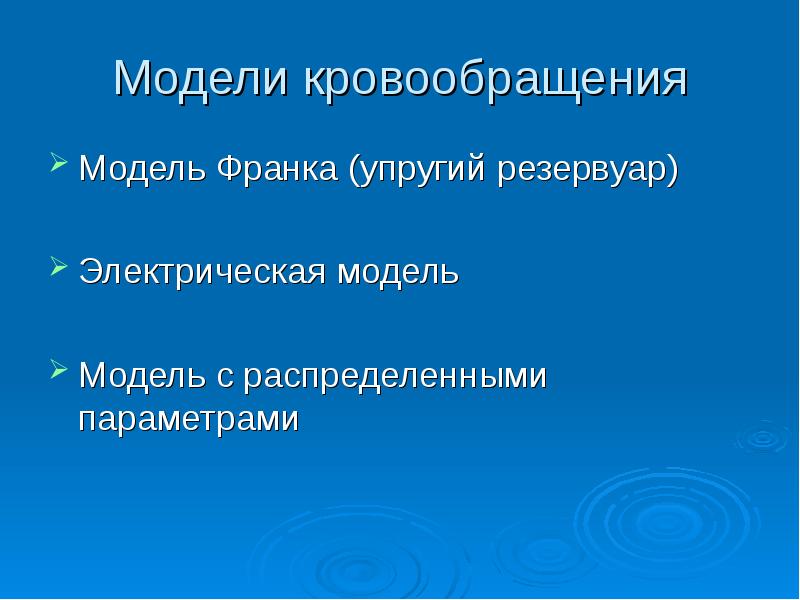

Модели кровообращения Модель Франка (упругий резервуар) Электрическая модель Модель с распределенными параметрами

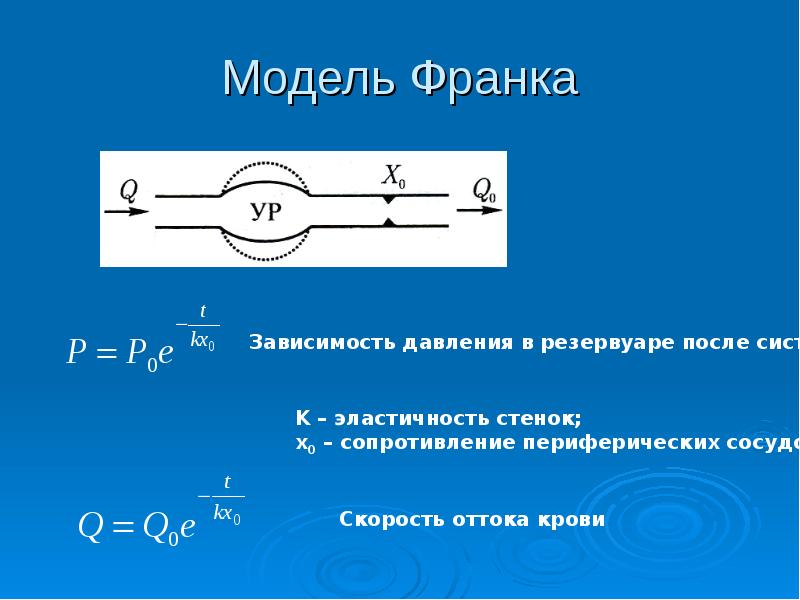

Модель Франка

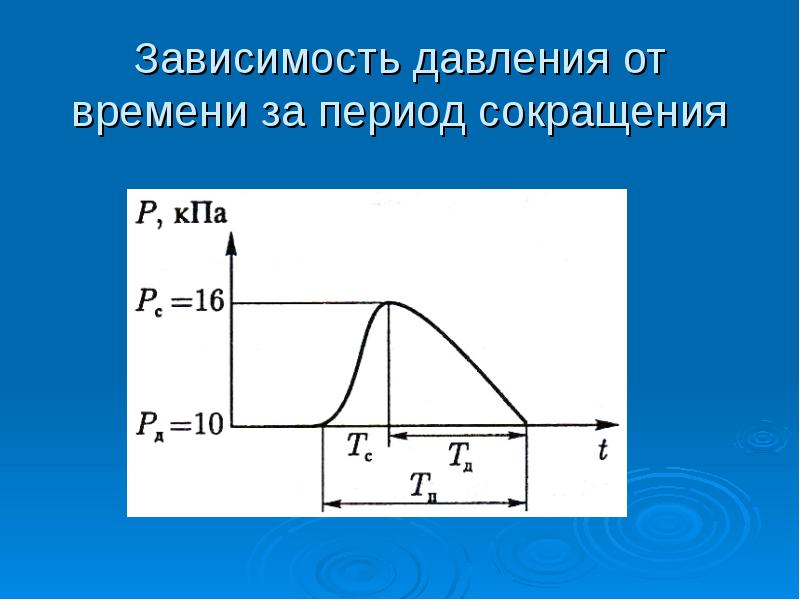

Зависимость давления от времени за период сокращения

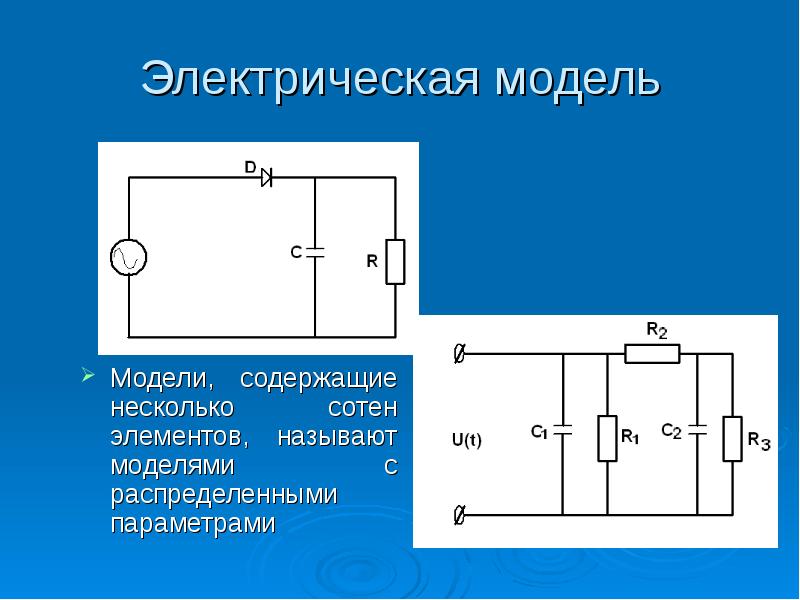

Электрическая модель Модели, содержащие несколько сотен элементов, называют моделями с распределенными параметрами

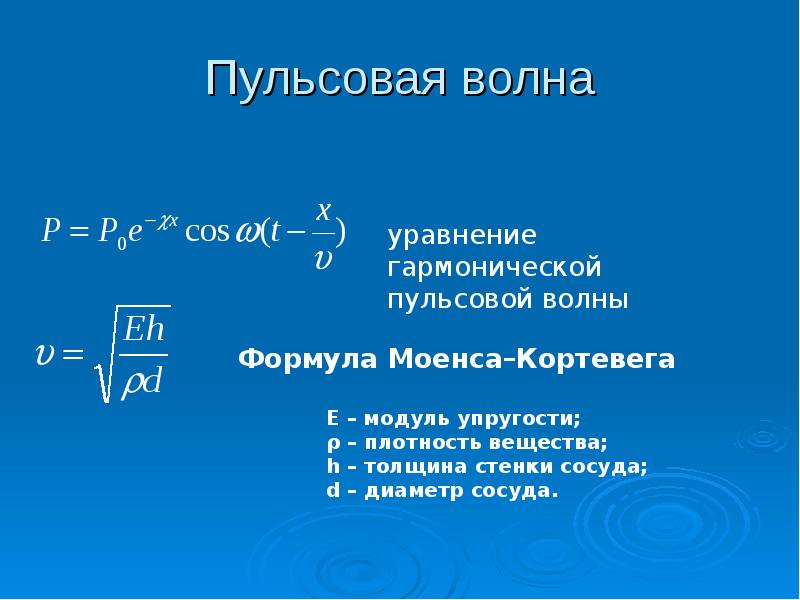

Пульсовая волна

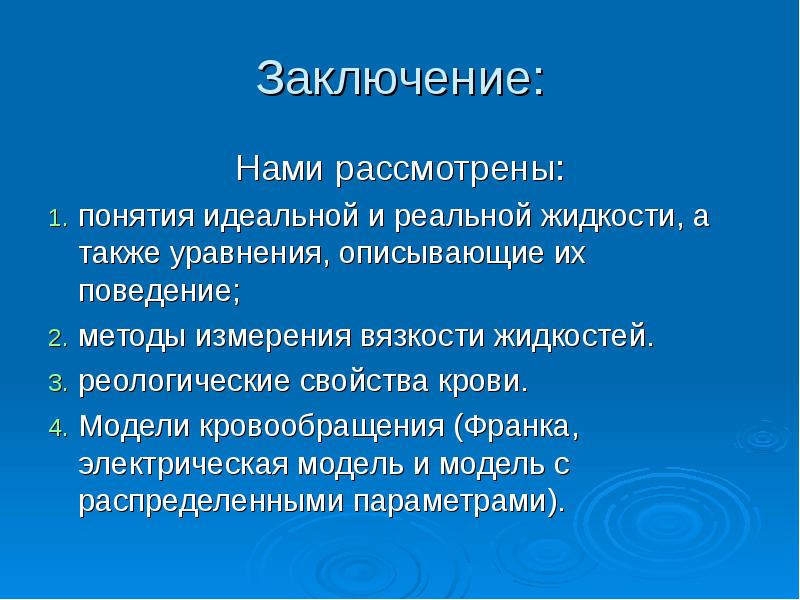

Заключение: Нами рассмотрены: понятия идеальной и реальной жидкости, а также уравнения, описывающие их поведение; методы измерения вязкости жидкостей. реологические свойства крови. Модели кровообращения (Франка, электрическая модель и модель с распределенными параметрами).

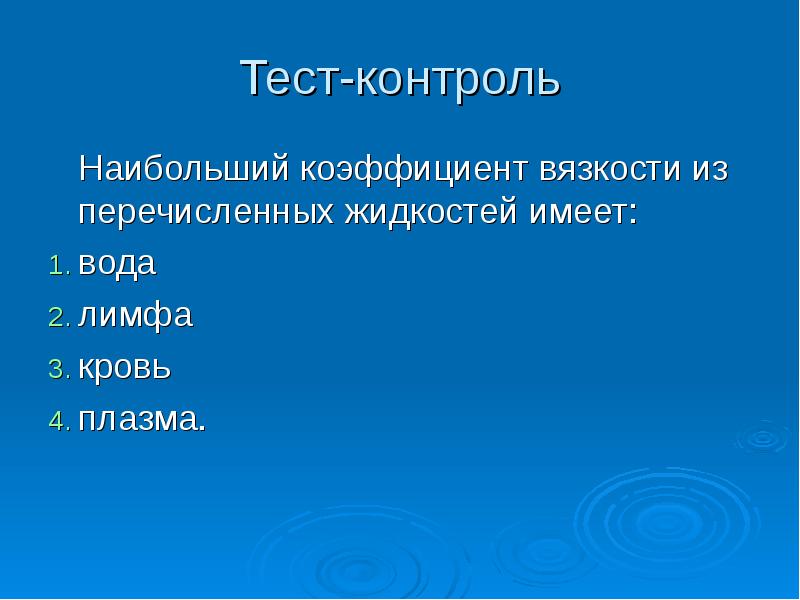

Тест-контроль Наибольший коэффициент вязкости из перечисленных жидкостей имеет: вода лимфа кровь плазма.

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА Обязательная: Ремизов А.Н. Медицинская и биологическая физика: учебник. -М.: Дрофа, 2007.- Дополнительная: Федорова В.Н. Краткий курс медицинской и биологической физики с элементами реабилитологии: учебное пособие. -М.: Физматлит, 2005.- Антонов В.Ф. Физика и биофизика. Курс лекций: учебное пособие.-М.: ГЭОТАР-Медиа, 2006.- Богомолов В.М. Общая физиотерапия: учебник. -М.: Медицина, 2003.- Самойлов В.О. Медицинская биофизика: учебник. -СПб.: Спецлит, 2004.- Руководство к лабораторным работам по медицинской и биологической физике для самост. работы студентов /сост. О.Д. Барцева и др. Красноярск: Литера-принт, 2009.- Сборник задач по медицинской и биологической физике: учебное пособие для самост. работы студентов / сост. О.П.Квашнина и др. -Красноярск: тип.КрасГМА, 2007.- Физика. Физические методы исследования в биологии и медицине: метод. указания к внеаудит. работе студентов по спец. – педиатрия / сост. О.П.Квашнина и др. -Красноярск: тип.КрасГМУ, 2009.- Электронные ресурсы: ЭБС КрасГМУ Ресурсы интернет Электронная медицинская библиотека. Т.4. Физика и биофизика.- М.: Русский врач, 2004.

БЛАГОДАРЮ ЗА ВНИМАНИЕ
