РОЗДІЛ  ІДЕНТИФІКАЦІЯ СУШКИ СИПУЧИХ РЕЧОВИН  доповідач  ЧЕРНОЖУКОВ М.I.ІДЕНТИФІКАЦІЯ – процес визначення характеристик об’єкту керування за даними експериментальних досліджень.
ІДЕНТИФІКАЦІЯ ОБ’ЄКТУ КЕРУВАННЯ ЗА ПЕРЕХІДНОЮ ХАРАКТЕРИСТИКОЮВИЗНАЧЕННЯ
 ВИЗНАЧЕННЯ
 МАТЕМАТИЧНОЇ МОДЕЛІ

 КУБА РЕКТИФІКАЦІЙОЇ КОЛОНИ

 ЗА КАНАЛОМ
ПРОВЕДЕННЯ ЕКСПЕРИМЕНТУ З ВИЗНАЧЕННЯ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ ОБ’ЄКТУ КЕРУВАННЯ НА СТУПІНЧАСТУ ЗМІНУЕкспериментальна криваПОПЕРЕДНЯ ОБРОБКА РЕЗУЛЬТАТІВ ЕКСПЕРИМЕНТУРезультати згладжування експериментальної кривої методом трьох крапокРезультати згладжування експериментальної кривої методом п’яти крапокАПРОКСИМАЦІЯ ОДЕРЖАНОЇ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ АПЕРІОДИЧНОЮ ЛАНКОЮ ДРУГОГО ПОРЯДКУ ТА ЛАНКОЮ ЗАПІЗНЮВАННЯ
ГРАФІКИ ЗГЛАДЖЕНОЇ ЗА МЕТОДОМ П’ЯТИ ТОЧОК ТА АПРОКСИМУЮЧОЇ КРИВИХАПРОКСИМАЦІЯ ОДЕРЖАНОЇ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ МЕТОДОМ СИМОЮ
 Метод Симою є універсальним методомГРАФІК ЕКСПЕРИМЕНТАЛЬНОЇ (ЗГЛАДЖЕНОЇ) ТА АПРОКСИМУЮЧОЇ КРИВИХКІНЕЦЬ ДОПОВІДІ НА ТЕМУ ІДЕНТИФІКАЦІЯ СУШКИ СИПУЧИХ РЕЧОВИН  ДЯКУЮ ЗА



Слайды и текст этой презентации
Слайд 1
Описание слайда:
РОЗДІЛ ІДЕНТИФІКАЦІЯ СУШКИ СИПУЧИХ РЕЧОВИН доповідач ЧЕРНОЖУКОВ М.I.


Слайд 2
Описание слайда:
ІДЕНТИФІКАЦІЯ – процес визначення характеристик об’єкту керування за даними експериментальних досліджень. ІДЕНТИФІКАЦІЯ – процес визначення характеристик об’єкту керування за даними експериментальних досліджень.

Слайд 3
Описание слайда:
ІДЕНТИФІКАЦІЯ ОБ’ЄКТУ КЕРУВАННЯ ЗА ПЕРЕХІДНОЮ ХАРАКТЕРИСТИКОЮ

Слайд 4
Описание слайда:
ВИЗНАЧЕННЯ ВИЗНАЧЕННЯ МАТЕМАТИЧНОЇ МОДЕЛІ КУБА РЕКТИФІКАЦІЙОЇ КОЛОНИ ЗА КАНАЛОМ “ТЕМПЕРАТУРА РОЗЧИНУ В КУБІ – ВИТРАТА ПАРИ”

Слайд 5
Описание слайда:
ПРОВЕДЕННЯ ЕКСПЕРИМЕНТУ З ВИЗНАЧЕННЯ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ ОБ’ЄКТУ КЕРУВАННЯ НА СТУПІНЧАСТУ ЗМІНУ ВИТРАТИ ПАРИ

Слайд 6
Описание слайда:
Експериментальна крива

Слайд 7
Описание слайда:

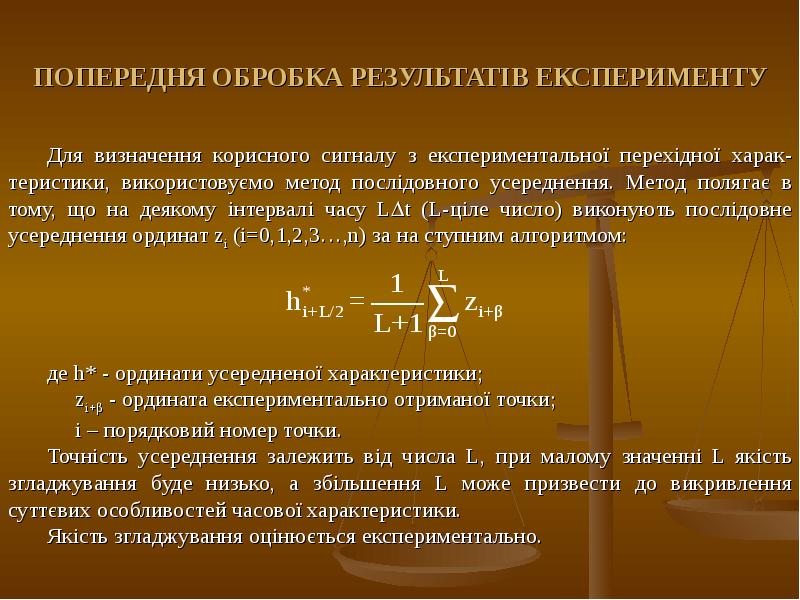

ПОПЕРЕДНЯ ОБРОБКА РЕЗУЛЬТАТІВ ЕКСПЕРИМЕНТУ

Слайд 8
Описание слайда:
Результати згладжування експериментальної кривої методом трьох крапок

Слайд 9
Описание слайда:
Результати згладжування експериментальної кривої методом п’яти крапок

Слайд 10
Описание слайда:
АПРОКСИМАЦІЯ ОДЕРЖАНОЇ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ АПЕРІОДИЧНОЮ ЛАНКОЮ ДРУГОГО ПОРЯДКУ ТА ЛАНКОЮ ЗАПІЗНЮВАННЯ Метод Симою є універсальним методом апроксимації, який дозволяє отримати апроксимуючі залежності будь якого порядку. Цей метод маючи високу точність апроксимації, в порівнянні з іншими методами відрізняється тим, що він легко алгоритмується та легко обробляється на ЕОМ. Апроксимуючою залежністю є дрібно-раціональна передатна функція виду: де

Слайд 11
Описание слайда:
ГРАФІКИ ЗГЛАДЖЕНОЇ ЗА МЕТОДОМ П’ЯТИ ТОЧОК ТА АПРОКСИМУЮЧОЇ КРИВИХ

Слайд 12
Описание слайда:

Слайд 13
Описание слайда:
АПРОКСИМАЦІЯ ОДЕРЖАНОЇ ПЕРЕХІДНОЇ ХАРАКТЕРИСТИКИ МЕТОДОМ СИМОЮ Метод Симою є універсальним методом апроксимації, який дозволяє отримати апроксимуючі залежності будь якого порядку. Цей метод маючи високу точність апроксимації, в порівнянні з іншими методами відрізняється тим, що він легко алгоритмується та легко обробляється на ЕОМ. Апроксимуючою залежністю є дрібно-раціональна передатна функція виду: де

Слайд 14
Описание слайда:
ГРАФІК ЕКСПЕРИМЕНТАЛЬНОЇ (ЗГЛАДЖЕНОЇ) ТА АПРОКСИМУЮЧОЇ КРИВИХ

Слайд 15
Описание слайда:

Слайд 16
Описание слайда:
КІНЕЦЬ ДОПОВІДІ НА ТЕМУ ІДЕНТИФІКАЦІЯ СУШКИ СИПУЧИХ РЕЧОВИН ДЯКУЮ ЗА УВАГУ
