Лекция 8 Исследование скважин импульсными методами Термометрия скважин

ЭКСПРЕСС-МЕТОДЫ (импульсные методы)ИССЛЕДОВАНИЯ СКВАЖИН методы создания в скважине нестационарных процессов и их регистрация Теоретически экспресс - методы не отличаются от исследования скважин на нестационарном режиме (снятие КВД и обработка ее с учетом притока) Отличие - не требуется знание дебита на установившемся режиме ее работы до исследования Q При обработке результатов исследований скважин экспресс-методами используют любой метод обработки КВД с учетом притока, принимая в расчетных зависимостях Q = 0

Классификация экспресс-методов исследования — по способу вызова притока — по продолжительности (длительные и кратковременные) — с отбором продукции из скважины или без отбора Способы вызова притока: подкачка газа в скважину, мгновенный подлив жидкости, кратковременный пуск скважины в работу Выбор способа вызова притока зависит от наличия и состояния оборудования (НКТ, устьевой арматуры, ее герметичности) от избыточного давления на устье (скважины переливающие или непереливающие)

Подкачка газа В скважину закачивается определенный объем компримированного газа, что приводит к повышению забойного давления и поглощению части жидкости пластом (первый цикл). При этом фиксируется изменение забойного давления (глубинными манометрами) и поглощение жидкости (дебитомерами – расходомерами) Затем закачанный в скважину газ выпускается, что приводит к снижению забойного давления и изменению дебита, которые также фиксируются (второй цикл) Разновидностью способа является выпуск свободного газа, накопившегося в скважине за счет естественной его сепарации (регулируемый выпуск накопившегося газа, регистрация изменения забойного давления и дебита) Обработка результатов исследования проводится известным образом (обработка результатов исследования КВД с учетом притока, при Q = 0)

Мгновенный подлив жидкости В скважину закачивается небольшой объем жидкости, что приводит к росту забойного давления и поглощению части жидкости, находившейся в скважине, пластом Фиксируя изменение забойного давления и объем поглощаемой жидкости в функции времени, получают необходимую информацию Обработка результатов исследования ведется одним из методов обработки КВД с учетом притока

Исследование скважины на самоизлив Простаивающая скважина запускается в работу на самоизлив путем стравливания давления на устье на величину ∆Р и фиксируется изменение забойного давления и дебита во времени. Предполагается, что в этом случае забойное давление мгновенно снижается на величину ∆Р и остается постоянным во времени Постоянство забойного давления определяется и постоянством плотностей смеси ρсм.затр. и ρсм.л, чего на практике не наблюдается Истинное газосодержание, дисперсность газовой фазы, температура и другие характеристики продукции скважины изменяются во времени. Таким образом, при изменении давления на устье на ∆Р забойное давление может измениться на другую величину, и это требует, чтобы забойное давление при исследовании скважины на самоизлив замерялось на забое Обработка результатов исследования на самоизлив аналогична обработке КВД с учетом притока, при Q = 0

Термометрия скважин

Контроль за тепловым режимом предполагает изучение геотермической характеристики объектов выделение на них сети контрольных скважин, удовлетворяющих требованиям термометрических исследований (прохождение измерительного прибора по стволу, наличие достаточно глубокого «зумпфа», герметичность устья и т.д.) проведение температурных измерений, обработку и обобщение полученных результатов накопление информации для постановки теоретических, модельных и экспериментальных задач о выравнивании возмущенной температуры в насыщенной пористой среде о влиянии охлаждения на характер фильтрации пластовых жидкостей о влиянии изменения температуры пласта на его нефтеотдачу по оценке тепло-физических характеристик горных пород в условиях их естественного залегания по оценке величины теплового потока

Контроль за температурой закачиваемой в пласт воды РНМ с внутриконтурным заводнением осуществляется путем закачки в пласт агента, температура которого заведомо ниже начальной пластовой температуры В тех случаях, когда агентом является речная вода, ее температура подвержена сезонным колебаниям Температура утилизируемой сточной воды в целях поддержания пластового давления также подвержена сезонным колебаниям

Сезонное изменение температуры: закачиваемой жидкости на устье НС сточной воды (КНС-135,Ямашинское м.)

Закачка в продуктивный пласт больших объемов воды с температурой ниже начальной пластовой может вызвать значительное его охлаждение Закачка в продуктивный пласт больших объемов воды с температурой ниже начальной пластовой может вызвать значительное его охлаждение В свою очередь охлаждение продуктивного пласта приведет к изменению реологических характеристик пластового флюида, в том числе и к кристаллизации содержащегося в нем парафина

при высоких вязкостях пластовых нефтей среднего и нижнего карбона и их низких фильтрационных характеристиках, охлаждение пластов может существенно повлиять на конечную нефтеотдачу Поэтому организация работ по планомерному и систематическому контролю за тепловым режимом разрабатываемых месторождений является актуальной

Измерения температуры в скважинах проводились намного раньше, чем измерения давления (вторая половина 19 века) с целью изучения геологических разрезов скважин и гидрогеологической характеристики региона

Термометрия основана на температурных измерениях по стволу скважины дифференциации горных пород по термическим свойствам возможности возникновения местных тепловых аномалий, создаваемых ф/х и т/д процессами

Установление закономерностей распределения естественных температур позволяет определить геотермическую характеристику разрезов произвести литолого-стратиграфическое расчленение и корреляцию разрезов скважин выявить в разрезах полезные ископаемые уточнить геологическое строение нефтегазоносных районов и изучить их геологическую характеристику выявить нарушения естественного теплового поля, вызываемые искусственными тепловыми источниками

ГЕОТЕРМЫ, искаженные влиянием сезонных колебаний температур (АВС летнее время, ДАК зимнее время)

Колебания температуры на земной поверхности вызывают изменения температуры на небольшой глубине, ниже которой расположен нейтральный слой, температура в котором положительна и постоянна

Геотермический градиент изменяется в зависимости от географического положения региона, температуры Тн.с. и глубины н. с. Ниже Н.С. температура с глубиной постоянно увеличивается в соответствии с величиной Гi: Тi – температура i-го слоя толщиной Нi Тн.с.- температура Н.С. Г i – градиент i-го слоя

Геотерма изменение температуры в функции изменения глубины прямая линия с угловым коэффициентом, равным геотермическому градиенту (для скважины геотерма устанавливается при Q=0). В этом случае термограмма отражает естественное невозмущенное тепловое поле Земли

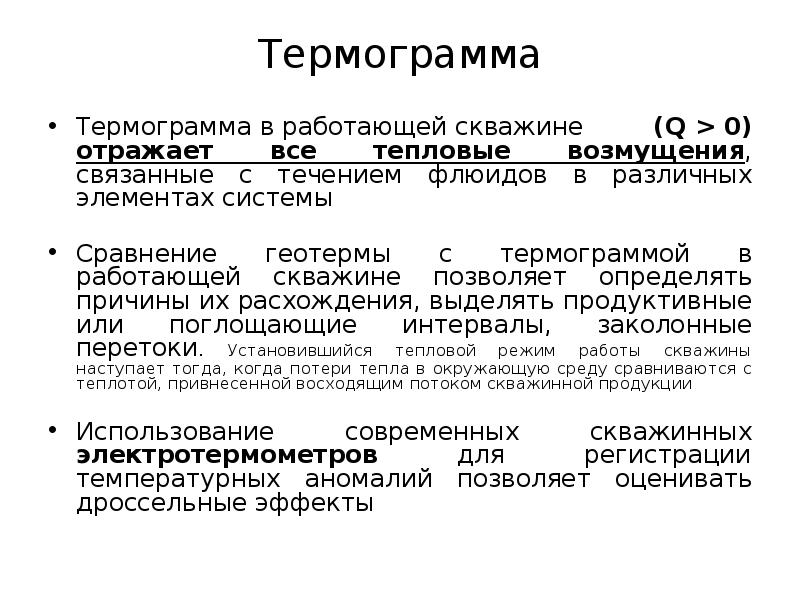

Термограмма Термограмма в работающей скважине (Q > 0) отражает все тепловые возмущения, связанные с течением флюидов в различных элементах системы Сравнение геотермы с термограммой в работающей скважине позволяет определять причины их расхождения, выделять продуктивные или поглощающие интервалы, заколонные перетоки. Установившийся тепловой режим работы скважины наступает тогда, когда потери тепла в окружающую среду сравниваются с теплотой, привнесенной восходящим потоком скважинной продукции Использование современных скважинных электротермометров для регистрации температурных аномалий позволяет оценивать дроссельные эффекты

Геотерма Т(х) в однородной толще осадочных пород - прямая линия с наклоном, соответствующим температурному градиенту земли, имеющему различные значения в различных геологических районах земли (в среднем Г=0,03оС/м). При чередовании горизонтальных пластов с различными коэффициентами теплопроводности геотерма - ломаная линия, состоящая из прямолинейных отрезков с различными углами наклона. Чем меньше теплопроводность X, тем больше наклон линии Т(х) против данного прослоя. Отклонения от естественной геотермы Т (х) связаны с гидро- и термодинамическими процессами, происходящими в пластах и в продуктивном перфорированном интервале.

Распределение температуры по стволу добывающей скважины Тг – геотерма, Тп – термограмма. Разница температур прямо пропорциональна интенсивности притока: ΔT = Tn — Tг = a · C · Q а — коэффициент, характеризующий условие теплообмена; С — теплоемкость жидкости.

Эффект Джоуля — Томсона При фильтрации жидкости перепад давлений Δр = Рк—Рс расходуется на преодоление сил трения, в результате чего температура вытекающей из пласта жидкости увеличивается по сравнению с геотермальной. При фильтрации газа его температура падает вследствие сильного расширения. Изменение температуры пластовой жидкости ΔΤ зависит от перепада давления (эффект Джоуля — Томсона) знак минус означает, что падению давления соответствует повышение температуры; ε—интегральный коэффициент Джоуля— Томсона, величина которого и знак зависят от ф/х свойств жидкостей и газов для воды ε = - (0,18—0,24) ·10-6 °С/Па; для нефтей ε = - (0,40—0,60) ·10-6 °С/Па, для газов ε = +(2,50—4,00) 10 -6 °С/Па. при депрессиях порядка 10 МПа нефть может иметь температуру на 4—6°С выше геотермальной

В нагнетательных скважинах Эффект Джоуля – Томсона не проявляется Отсутствует калориметрический эффект, т.к. нет смешивания потоков с различными температурами Характер распределения температуры по стволу НС определяется процессами теплообмена между нагнетаемым потоком и стенками скважины

Термограмма НС Если бы нагнетаемый поток сохранял первоначальную температуру, то термограмма имела бы вид вертикальной прямой (АС) Вода, закачиваемая в скважину, с определенной глубины оказывается холоднее окружающих пород. Это обусловливает нагревание воды (АВ2), (А1В1). После стабилизации термограмма параллельна геотерме Поскольку температура нагнетаемой воды может отличаться от температуры НС, то начальный участок термограммы может быть выпуклым (А1В1), прямым (А3В1) или вогнутым (А2В2)

Распределение температуры по стволу нагнетательной скважины Тг – геотерма; Тп – термограмма

Геотермы за счет эффекта Д-Т При фильтрации жидкости сдвигаются вправо, в сторону увеличения температуры При движении газа – влево, т.к. произойдет снижение температуры, иногда очень существенное (25-400С)

по термограммам можно выделять продуктивные интервалы Температура потока из нижних горизонтов, больше, чем температура попутных потоков из вышележащих пластов В стволе скважины потоки смешиваются и происходит скачок температуры, амплитуда которого зависит от исходных температур и смешивающихся потоков

Термограммы при смешивании потоков с учетом калориметрического эффекта Тг — геотерма без учета нагрева жидкости за счет дроссельного эффекта. ΔТε — увеличение температур за счет эффекта Джоуля — Томсона. Т1—термограмма нижнего пласта Н1 с учетом дроссельного эффекта ΔТε. Т — действительная термограмма обоих потоков после смешения. А — исходная точка термограммы Тг верхнего пласта Н2 при условии, что нижний не работает. В — исходная точка термограммы Т1 нижнего пласта Н1 с учетом дроссельного эффекта ΔΤВ — понижение температуры восходящего потока в зоне смешения. ΔΤП —повышение температуры потока, присоединяющегося из верхнего пласта Н2.

Температурные скачки в зоне смешения зависят от расходов При одновременной работе нескольких пластов их продукция, имеющая различную температуру, смешивается, обусловливая калориметрический эффект и скачкообразное изменение температуры потока смеси. Амплитуда этого скачка зависит от исходных температур смешивающихся потоков, от их расходов и теплоемкостей ΔTB· CB · QB = ΔΤn · Cn · Qn (количество отданной и полученной теплоты равны) ΔТВ — понижение температуры восходящего потока в интервале смешения; ΔТп — повышение температуры присоединяющегося потока; С, Q — теплоемкости и расходы. Выше кровли верхнего пласта расход будет равен Q = Qn+QB; QB = Q - Qn.

Интерпретация термограмм как дебитограмм для определения присоединяемого расхода Qn необходимо измерить Q — расход жидкости в колонне выше кровли присоединяемого пласта; ΔТВ — температурный скачок в зоне смешения потоков, т. е. охлаждение восходящего потока против присоединяемого пласта; ΔТп — увеличение температуры потока присоединяемого пласта, измеренное как разность температуры у кровли пласта и условной геотермы, т. е. геотермы, исправленной на дроссельный эффект; Св и Сп — теплоемкости восходящего и присоединяемого потока.
