Слайд 1
Описание слайда:
МАШИНЫ И АППАРАТЫ ДЛЯ ХИМИЧЕСКОЙ ЗАШИТЫ ЛЕСА И ГОРОДСКИХ НАСАЖДЕНИЙ ОТ ВРЕДИТЕЛЕЙ И БОЛЕЗНЕЙ

Слайд 2
Описание слайда:
Задачи и способы защиты насаждений от вредителей и болезней В повышении качества насаждений важное место занимает борьба с сорняками, вредными насекомыми и болезнями леса. Успешное решение этих задач во многом зависит от усовершенствования методов борьбы с ними, а также уровня механизации средств защиты насаждений. За последние годы в области механизации работ по защите насаждений от вредителей и болезней достигнуты значительные успехи. Для борьбы с вредителями и болезнями необходимо своевременно и правильно организовывать защитные работы, умело применять пестициды, широко используя имеющуюся технику. Существуют следующие способы защиты насаждений от вредителей и болезней: лесохозяйственный; физико-механический; биологический; химический.

Слайд 3
Описание слайда:
Лесохозяйственный способ сводится к созданию здоровых лесных и городских насаждений, хорошо организованному уходу за насаждениями, хранению заготовленного лесоматериала, проведению необходимых мелиоративных мероприятий и т.п. Лесохозяйственный способ сводится к созданию здоровых лесных и городских насаждений, хорошо организованному уходу за насаждениями, хранению заготовленного лесоматериала, проведению необходимых мелиоративных мероприятий и т.п. Физико–механический способ – это истребление вредителей, который сводится к их сбору и ловле с применением простейших приспособлений – капканов, механизированных, электромеханических, электросветовых ловушек, ловчих канав, – а также сжигание сорняков, зараженных насекомыми или возбудителями болезней леса. Биологический способ заключается в искусственном разведении хищных и паразитирующих насекомых, в использовании насекомоядных птиц. Химический способ заключается в уничтожении вредителей с помощью химических средств. Этот способ используется очень широко и считается наиболее эффективным. Химический способ в комплексе с системой агротехнических и организационно-хозяйственных мероприятий позволяет в значительной мере уберечь лесные насаждения от вредителей и болезней.

Слайд 4
Описание слайда:
Пестициды для химического способа борьбы используются в следующем виде: Пестициды для химического способа борьбы используются в следующем виде: 1) жидкости для опрыскивания – растворы, суспензии, эмульсии, экстракты; 2) порошки для опыления; 3) газы для фумигации. Раствор – это жидкость, в которой полностью растворяется твердое вещество, например, водный раствор медного купороса, солей и т. п. Суспензия – это механическая смесь сухого порошка и жидкого вещества, в котором порошок не растворяется, а находится во взвешенном состоянии, например, смесь порошка мела или извести в воде. Эмульсия – это механическая смесь жидкостей различной плотности (удельного веса) и вязкости, например смесь масла и воды, керосина и воды, мыла и воды и т.п. Экстракт – это вытяжка из ядовитых растений и животных организмов. Анабазин и никотин – экстракты ядовитых растений (ромашки, табака). Рабочая жидкость – это смесь пестицидов с водой в определенной концентрации. При опрыскивании пестициды на зараженные объекты наносятся в виде рабочей жидкости, а при опыливании пестициды на зараженные растения наносятся в виде сухого порошка или пыли. При фумигации почвы в нее вводят легкоиспаряемый пестицид, который, испаряясь, насыщает парами верхний горизонт почвы или поступает в корневую систему растений и уничтожает находящихся в них вредителей.

Слайд 5
Описание слайда:
Классификация машин и аппаратов Машины и аппараты для борьбы с вредителями насаждений классифицируются на следующие виды и способы их агрегатирования: • опрыскиватели – применяются для борьбы с вредителями и болезнями при помощи ядовитой жидкости. Они бывают ранцевые емкостью до 20 л; тракторные (прицепные и навесные) и авиационные. Прицепные опрыскиватели работают в соединении с тракторами, навесные могут навешиваться на навесную систему трак­тора или монтироваться на нем. Опрыскиватели, устанавливаемые на самолете или вертолете, называются аэроопрыскивателями; • опыливатели – применяются для борьбы с вредителями и болезнями при помощи сухого ядовитого порошка или пыли. Они бывают ранцевые, тракторные (прицепные и навесные) и авиационные;

Слайд 6
Описание слайда:
• аэрозольные генераторы – применяются для борьбы с вредителями и болезнями при помощи ядовитого тумана, создаваемого термомеханическим или механическим способами. Они бывают ранцевые, автомобильные и авиационные; • аэрозольные генераторы – применяются для борьбы с вредителями и болезнями при помощи ядовитого тумана, создаваемого термомеханическим или механическим способами. Они бывают ранцевые, автомобильные и авиационные; • комбинированные – могут использоваться и как опрыскиватели, и как опыливатели. Они бывают тракторные (навесные и прицепные); • фумигаторы – применяются для подачи в почву ядовитой легкоиспаряемой жидкости. Они бывают ручные и механические (тракторные). Механические фумигаторы, как правило, устанавливаются на рабочих органах почвообрабатывающих машин (плугах, культиваторах и т.п.); • протравливатели – применяются для протравливания семян с целью предотвращения от грибных и бактериальных заболеваний. Они бывают стационарные и передвижные; • приманочные машины – применяются для разбрасывания ядовитых приманок при уничтожении вредных насекомых. Они бывают автомобильные и на прицепах.

Слайд 7
Описание слайда:
Опрыскиватели. Их классификация и основные составные части Рабочую жидкость опрыскиватели на обрабатываемые растения наносят в распыленном виде, поэтому она хорошо прилипает к ним и длительное время проявляет свои токсические свойства. Качество опрыскивания зависит от дисперсности, т.е. от степени механического дробления рабочей жидкости на капли. Дисперсность обусловливает эффективность действия раствора. Чем выше степень распыления жидкости, тем большая поверхность растений соприкасается с ядом. Различают следующие степени дисперсности с размером капель, мкм: - Крупнокапельная................................................................... 250...400 - Мелкокапельная.................................................................... 100...250 - Туман низкой дисперсности (редкий туман)..................... 25...00 - Туман средней дисперсности.............................................5...25 - Туман высокой дисперсности.............................................. 0,5...5

Слайд 8
Описание слайда:
К опрыскивателям предъявляются следующие требования: К опрыскивателям предъявляются следующие требования: они должны равномерно покрывать поверхность растений рабочей жидкостью; обеспечивать распыл пестицида без его перерасхода и ожога культурных растений; отвечать требованиям техники безопасности; быть производительными, надежными в работе и удобными в эксплуатации; норма расхода пестицида должна быть постоянной как по количеству, так и по концентрации в течение всей работы.

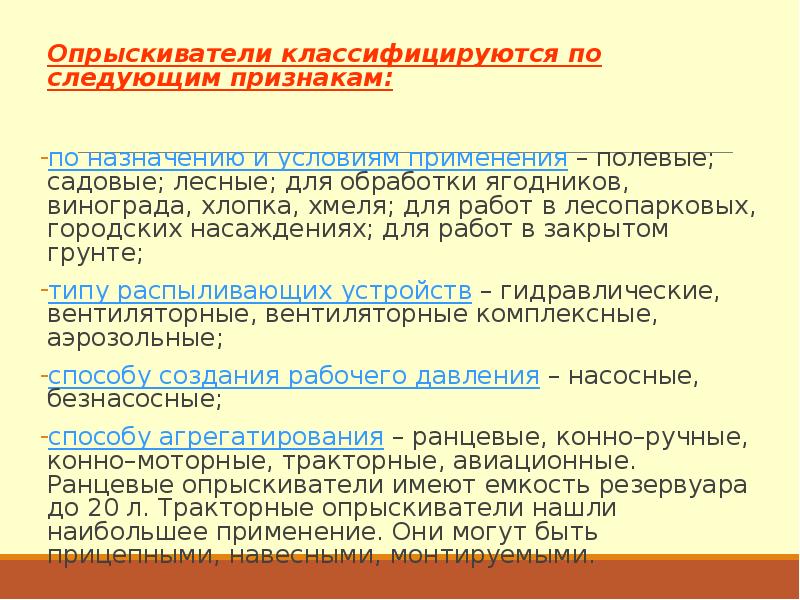

Слайд 9
Описание слайда:
Опрыскиватели классифицируются по следующим признакам: Опрыскиватели классифицируются по следующим признакам: по назначению и условиям применения – полевые; садовые; лесные; для обработки ягодников, винограда, хлопка, хмеля; для работ в лесопарковых, городских насаждениях; для работ в закрытом грунте; типу распыливающих устройств – гидравлические, вентиляторные, вентиляторные комплексные, аэрозольные; способу создания рабочего давления – насосные, безнасосные; способу агрегатирования – ранцевые, конно–ручные, конно–моторные, тракторные, авиационные. Ранцевые опрыскиватели имеют емкость резервуара до 20 л. Тракторные опрыскиватели нашли наибольшее применение. Они могут быть прицепными, навесными, монтируемыми.

Слайд 10
Описание слайда:
Основными частями опрыскивателей являются: Основными частями опрыскивателей являются: резервуары; насосы; элементы управления; механизмы привода; распыливающие устройства с распыливающими наконечниками; трубопроводы; и другие служебные части и механизмы.

Слайд 11
Описание слайда:
Резервуары (баки) служат для запаса рабочей жидкости. Они бывают различной емкости – от 10 до 2000 л. Их изготовляют из листовой стали или пластика. Для уменьшения коррозии металла стальные резервуары внутри покрываются антикоррозийным лаком. Рабочая жидкость в резервуаре во время работы должна непрерывно перемешиваться. Для этой цели в резервуаре размещаются механические, гидравлические или пневматические мешалки. Резервуары (баки) служат для запаса рабочей жидкости. Они бывают различной емкости – от 10 до 2000 л. Их изготовляют из листовой стали или пластика. Для уменьшения коррозии металла стальные резервуары внутри покрываются антикоррозийным лаком. Рабочая жидкость в резервуаре во время работы должна непрерывно перемешиваться. Для этой цели в резервуаре размещаются механические, гидравлические или пневматические мешалки. В верхней части резервуара размещена заправочная горловина, внутри которой установлена сетка для очистки рабочей жидкости от примесей при заправке. Горловина герметично закрывается крышкой. В верхней части резервуара устанавливается уровнемер для контроля за уровнем жидкости в резервуаре. С помощью трубы резервуар сообщается с всасывающей магистралью насоса. Все соединения резервуара сделаны герметичными.

Слайд 12
Описание слайда:
Насосы служат для подачи рабочей жидкости под давлением к распыливающему устройству. Насосы служат для подачи рабочей жидкости под давлением к распыливающему устройству. на опрыскивателях высокого давления до 2,5...3 МПа (25...30 кг/кв.см) применяются поршневые и плунжерные насосы; на опрыскивателях низкого давления до 0,6 МПа (до 6 кг/см2) – шестеренчатые и вихревые; ранцевых опрыскивателях – диафрагменные. Ъ Основное применение нашли поршневые и шестеренчатые насосы: Поршневой насос обеспечивает достаточно высокое (более 2 МПа) давление и решает задачу защиты деталей от коррозийного действия пестицида. Шестеренчатый насос применяется для нагнетания малоагрессивных жидкостей.

Слайд 13
Описание слайда:
Распыливающие устройства бывают гидравлические, вентиляторные, аэрозольные. Распыливающие устройства бывают гидравлические, вентиляторные, аэрозольные. Гидравлические распыливающие устройства состоят из нескольких труб (секций) с отверстиями, в которые ввернуты распыливающие наконечники. Рабочая жидкость от насоса подводится к секциям и далее в распыливающие наконечники, дробящие жидкость на капли и выбрасывающие их на растения. Вентиляторные распыливающие устройства включают в себя вентилятор, на выходном сопле которого установлены распыливающие наконечники. В этих устройствах распыленная наконечниками жидкость подается на расстояние воздушным потоком, создаваемым вентилятором. В вентиляторных комплексных распыливающих устройствах рабочая жидкость дробится воздушным потоком, создаваемым вентилятором.

Слайд 14
Описание слайда:
Аэрозольные распыливающие устройства применяются в аэрозольных генераторах, когда рабочая жидкость дробится термомеханическим или механическим путем в горячем или холодном воздухе, в результате чего образуются взвеси пестицида в виде капель высокой дисперсности. Аэрозольные распыливающие устройства применяются в аэрозольных генераторах, когда рабочая жидкость дробится термомеханическим или механическим путем в горячем или холодном воздухе, в результате чего образуются взвеси пестицида в виде капель высокой дисперсности. Распыливающие наконечники служат для равномерного распределения рабочей жидкости на обрабатываемые растения. Различают несколько типов наконечников: полевой; центробежный ложечный; центробежный унифицированный; центробежный цилиндрический; пульверизаторный; садовый.

Слайд 15
Описание слайда:
Заправочные устройства служат для заправки опрыскивателей рабочими жидкостями. Они входят в комплект опрыскивателя. Заправочные устройства служат для заправки опрыскивателей рабочими жидкостями. Они входят в комплект опрыскивателя. К ним относятся: струйные насосы; эжекторы. Струйные насосы нагнетают жидкость благодаря разности давлений открытой струей или закрытой струей.

Слайд 16
Описание слайда:
Расчет и регулирование рабочей жидкости в опрыскивателях Для получения заданной нормы расхода рабочей жидкости на 1 га обрабатываемых культур производится регулировка опрыскивателя и рассчитывают расход рабочей жидкости. Регулировка опрыскивателя осуществляется установкой соответствующих распыливающих наконечников, подбором дисков наконечников с необходимым диаметром выходного отверстия, числа наконечников на распыливающем устройстве, а также давлением рабочей жидкости. Для регулировки необходимо определить производительность насоса. Производительность насоса должна быть несколько больше величины необходимого расхода жидкости через распыливающие наконечники.

Слайд 17
Описание слайда:
Конструкция и работа опрыскивателей Навесные опрыскиватели ОН–400 и ОН–400–3 являются модификациями семейства навесных опрыскивателей, имеющих общие унифицированные механизмы: раму, резервуар, насос, пульт управления, силовой агрегат и передаточный механизм. Всего в семейство входят шесть модификаций, отличающихся назначением, типом распыливающего устройства и агрегатированием. Опрыскиватель ОН–400 является базовой моделью гидравлических опрыскивателей (ОН–400–1; ОН–400–2); ОН–400–5 – вентиляторных (ОН–400–3; ОН–400–4).

Слайд 18
Описание слайда:
Опрыскиватель ОН–400 – унифицированный опрыскиватель, предназначенный для обработки полевых культур, винограда и ягодных культур, а также отдельных плодовых деревьев в садах. Агрегатируется с тракторами Т-25А, МТЗ-50/52, МТЗ-80/82, Т-70В. Ширина захвата при обработке полевых культур 8,5...10 м, при обработке садов — до 2 м; вместимость резервуара 400 л; расход рабочей жидкости 50...400 л/га; масса 320 кг. Опрыскиватель ОН–400 – унифицированный опрыскиватель, предназначенный для обработки полевых культур, винограда и ягодных культур, а также отдельных плодовых деревьев в садах. Агрегатируется с тракторами Т-25А, МТЗ-50/52, МТЗ-80/82, Т-70В. Ширина захвата при обработке полевых культур 8,5...10 м, при обработке садов — до 2 м; вместимость резервуара 400 л; расход рабочей жидкости 50...400 л/га; масса 320 кг. Опрыскиватель ОН–400–3 – полевой малообъемный опрыскиватель, предназначенный для сплошной обработки полевых и технических культур методом нанесения пестицида по ветру. В опрыскивателе ОН–400–3 от вала отбора мощности трактора через карданный вал и силовой агрегат (редуктор) посредством центробежной муфты приводится во вращение колесо вентилятора. От силового аппарата при помощи цепной передачи вращение передается на коленчатый вал насоса. Агрегатируется с тракторами МТЗ–50/52, МТЗ–80/82. Ширина захвата составляет 50...70 м; вместимость резервуара 400 л; расход рабочей жидкости 10..50 л/га; масса 390 кг.

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:
Агрегат лесной химический АЛХ–2 представляет собой комбинированный опрыскиватель, предназначенный для химической защиты лесных и парковых насаждений от вредителей, болезней и сорных растений. Он состоит из четырех укрупненных сборочных единиц: базового корпуса и съемных рабочих органов – аэромонитора, автомонитора и инъектора. Агрегат лесной химический АЛХ–2 представляет собой комбинированный опрыскиватель, предназначенный для химической защиты лесных и парковых насаждений от вредителей, болезней и сорных растений. Он состоит из четырех укрупненных сборочных единиц: базового корпуса и съемных рабочих органов – аэромонитора, автомонитора и инъектора. Аэромонитор предназначен для мелкокапельного опрыскивания крон древесных насаждений высотой до 25 м. Ширина захвата составляет 25...50 м; вместимость резервуара 300 л; частота вращения вентилятора 42...45 об/с; масса 470 кг. Автомонитор применяется для крупнокапельного опрыскивания сорной растительности при подготовке площади под лесные культуры и уходе за ними. Ширина захвата автомонитора составляет 5 м; масса 283 кг. Инъектор служит для внесения пестицидов одновременно с подготовкой почвы под лесные культуры, а также при перепашке междурядий. Ширина захвата инъектора составляет 0,6 м; масса 450 кг. Работа и заправка лесного химического агрегата АЛХ–2 аналогична работе навесных опрыскивателей ОН–400 и ОН–400–3. Агрегатируется с тракторами МТЗ–50/52, МТЗ–80/82.

Слайд 21
Описание слайда:

Слайд 22
Описание слайда:
Автомонитор Аэромонитор

Слайд 23
Описание слайда:
Опыливатели Опыливатели применяются для обработки лесных насаждений порошкообразными пестицидами. Опыление несколько производительнее и менее трудоемкое по сравнению с опрыскиванием, однако существенные недостатки этого метода ограничивают его применение. Слабая прилипаемость порошка к листьям растений приводит к увеличению расхода пестицида. При незначительном ветре работа опыливателя становится невозможной из-за сдувания пестицидов с растений. Опыливатели должны удовлетворять следующим требованиям: быть универсальными, т. е. обеспечивать обработку как древесных насаждений, так и полевых сельскохозяйственных культур; иметь механизмы для перемешивания пестицида в бункере и равномерной подачи его к смесителю независимо от нормы расхода на 1 га; обладать высокой производительностью; равномерно и полностью покрывать насаждения пестицидами; быть простыми в эксплуатации и надежными в работе. Независимо от типов и размеров опыливатели работают по одной схеме: порошкообразный пестицид из бункера питателем подастся в смесительную камеру или к вентилятору опыливателя, затем воздушным потоком, создаваемым вентилятором, через распиливающее устройство выбрасывается наружу и наносится на растения.

Слайд 24
Описание слайда:
В зависимости от условий обработки и размеров обрабатываемых площадей применяются тракторные и ранцевые опыливатели. В зависимости от условий обработки и размеров обрабатываемых площадей применяются тракторные и ранцевые опыливатели. Основными частями опыливателей являются: бункер; подающий механизм; генератор воздушного потока (вентилятор или меха); распыливающие устройства; механизмы привода; увлажняющее устройство (на некоторых типах опыливателей). Бункеры служат для запаса пестицида. Они имеют различную емкость, которая зависит от мощности распыливающего устройства, она колеблется от 10 до 300 куб.дм. Бункеры имеют цилиндрическую или прямоугольную форму, сходящуюся внизу на конус.

Слайд 25
Описание слайда:
Подающие механизмы предназначены для перемешивания порошка в бункере и подачи его в генератор воздушного потока. Подающие механизмы предназначены для перемешивания порошка в бункере и подачи его в генератор воздушного потока. Они бывают нескольких типов: плоскотерочные, пневматические, шнековые. Чтобы порошок не слеживался в бункере, подающий механизм должен работать вместе с ворошилками. Ворошилки могут быть лопастные, скребковые, шнековые. Подающий механизм подает порошок к выходному отверстию в бункере, где устанавливается дозирующее устройство со шкалой, что позволяет регулировать норму расхода порошка. Генератор воздушного потока служит для создания потока воздуха в распиливающем устройстве. В качестве генераторов применяются меха (на некоторых ранцевых опыливателях) и вентиляторы. Вентилятор является основным генератором воздушного потока на тракторных и авиационных опыливателях. Он состоит из кожуха с всасывающими и нагнетательными отверстиями и лопастного колеса, вращающегося внутри кожуха. Скорость воздушного потока колеблется от 10 (ранцевые опыливатели) до 80 м/с (тракторные опыливатели). Для создания таких скоростей частота вращения колеса должна составлять 25...65 об/с (1500...4000 об/мин). Меха могут быть простого и двойного действия.

Слайд 26
Описание слайда:
Распыливающие устройства служат для придания пылевой волне нужного направления и формы. Они обычно состоят из трубопровода и наконечников, дающих пылевую струю различной формы, высоты, а также заданного направления. Распыливающие устройства служат для придания пылевой волне нужного направления и формы. Они обычно состоят из трубопровода и наконечников, дающих пылевую струю различной формы, высоты, а также заданного направления. Распыливающие наконечники бывают трубчатые с отверстиями, плоскокоробчатые, плоскоконические, в виде усеченного конуса, цилиндрические, рожковые. Для опыления невысоких деревьев или полевых культур применяют горизонтальные или вертикальные штанги с несколькими наконечниками. Цилиндрические наконечники используются для прямого дутья с высоконапорным воздушным потоком со скоростью 50...80 м/с. При безветренной погоде пылевая волна распространяется до 30 м. Плоскоконические наконечники хорошо работают при скорости воздушного потока до 4 м/с. Рожковые наконечники удобны для обработки нижней поверхности листьев. Они хорошо работают при скорости воздушного потока от 5,5 до 11 м/с.

Слайд 27
Описание слайда:
Виды распыливающих наконечников: Виды распыливающих наконечников: а – трубчатый с отверстиями; б – плоскокоробчатый; в – плоскоконический; г – в виде усеченного конуса; д – цилиндрический; е – рожковый

Слайд 28
Описание слайда:
Механизмы привода предназначены для привода вентилятора и других вращающихся деталей опыливателей. На тракторных опыливателях к механизмам привода относятся редукторы, цепные передачи, гидравлические передачи. Привод осуществляется от вала отбора мощности трактора через карданную передачу. Механизмы привода предназначены для привода вентилятора и других вращающихся деталей опыливателей. На тракторных опыливателях к механизмам привода относятся редукторы, цепные передачи, гидравлические передачи. Привод осуществляется от вала отбора мощности трактора через карданную передачу. Увлажняющее устройство вводится в конструкцию некоторых опыливателей с целью обеспечения надежного прилипания порошка к растениям и уменьшения его расхода на единицу площади.

Слайд 29
Описание слайда:
Опыливатель широкозахватный универсальный ОШУ–50Л применяется для химической борьбы с вредителями и болезнями лесных культур, а также садов и виноградников методом их опыливания сухими порошкообразными пестицидами. Опыливатель широкозахватный универсальный ОШУ–50Л применяется для химической борьбы с вредителями и болезнями лесных культур, а также садов и виноградников методом их опыливания сухими порошкообразными пестицидами. Вместимость бункера составляет 160 куб.дм; ширина захвата: в полевом варианте до 100 м, в садовом – 1...2 ряда, в виноградниковом – 3...4 ряда; угол поворота наконечника 50...110° в каждую сторону от вертикали; масса 230 кг. Агрегатируется с тракторами Т–25А, Т–40М, МТЗ–50/52, МТЗ–80/82, Т–70В.

Слайд 30
Описание слайда:
Аэрозольные генераторы, фумигаторы и протравливатели семян Аэрозольные генераторы. Аэрозольные генераторы превращают рабочую жидкость в ядовитый туман (аэрозоль), который, осаждаясь на растениях, уничтожает вредителей, болезни или нежелательную растительность. Аэрозоли могут создаваться механическим или термомеханическим способами. Механический (пневматический) способ заключается в том, что струя рабочей жидкости ударяется о вращающиеся с большой частотой вращения (до 10000 об/мин) диски и дробится на мелкие частицы, которые смешиваются с воздухом, образуя аэрозоль. Термомеханический способ состоит в том, что частично распыленная рабочая жидкость подается в камеру с газами, нагретыми до температуры 400...600 °С, и испаряется. Образовавшаяся парогазовая смесь выталкивается наружу и конденсируется, в результате чего образуется ядовитый туман, который осаждается на обрабатываемых растениях.

Слайд 31
Описание слайда:
Лесной аэрозольный генератор-опрыскиватель ЛАГО–У предназначен для химической борьбы с вредителями и болезнями насаждений, а также для уничтожения нежелательной растительности путем аэрозольной обработки или мелкокапельного опрыскивания. Лесной аэрозольный генератор-опрыскиватель ЛАГО–У предназначен для химической борьбы с вредителями и болезнями насаждений, а также для уничтожения нежелательной растительности путем аэрозольной обработки или мелкокапельного опрыскивания. Ширина захвата в варианте с аэрозольным генератором составляет 50...100 м, в варианте опрыскивателя – 9...25 м; емкость бензобака 20 л; резервуара для рабочей жидкости – 1100 л; расход рабочей жидкости при термомеханическом способе 3...10 л/мин, при пневматическом способе – 2...5 л/мин; температура газа у обреза сопла 520...560 °С, аэрозоли – 140...220 °С; угол поворота колена при опрыскивании в плоскости, перпендикулярной дви­жению, 360°, параллельной движению – 180°; масса 173 кг; обслуживают генератор тракторист и один рабочий. Расход рабочей жидкости аэрозольных генераторов определяется аналогично расчету рабочей жидкости опрыскивателя. Одним из важных факторов аэрозольных генераторов является выбор скорости движения агрегата. Она должна соответствовать заданной норме расхода рабочей жидкости, л/га. Фактический расход рабочей жидкости аэрозольного генерато­ра определяется по разности объемов рабочей жидкости в резервуаре в начальный момент и после его работы в течение 5...10 мин.

Слайд 32
Описание слайда:

Слайд 33
Описание слайда:
Фумигаторы. Фумигаторы применяются для борьбы с вредителями и болезнями насаждений при помощи быстро испаряющихся и сильнодействующих ядов. Фумигаторы. Фумигаторы применяются для борьбы с вредителями и болезнями насаждений при помощи быстро испаряющихся и сильнодействующих ядов. Метод фумигации позволяет уничтожать личинки хрущей, находящихся в почве, которые при массовом размножении повреждают корни древесных и кустарниковых пород. Различают два типа фумигатров: почвенные; наземно–палаточные.

Слайд 34
Описание слайда:
Почвенный фумигатор ФПЧ – это приспособление к виноградниковой машине ПРВН–2,5А «Виноградарь», которое служит для внесения в почву жидких фумигантов. Почвенный фумигатор ФПЧ – это приспособление к виноградниковой машине ПРВН–2,5А «Виноградарь», которое служит для внесения в почву жидких фумигантов. Пестицид вносят во время самостоятельной операции или в процессе проведения: весенней культивации в междурядьях на глубину 15...20 см. Фумигант вносят в пять–семь борозд в зависимости от ширины междурядий; осеннего глубокого рыхления почвы. Фумигант вносят в три борозды: в среднюю – на глубину 44...55 см, в боковые – на глубину 30...35 см; окучивания земляным валом кустов на зиму. В этом случае фумигант вносят в две строчки. Ширина захвата фумигатора может быть 2; 2,25; 2,5 м; обрабатываемого междурядья; вместимость резервуара составляет 120 л; норма расхода пестицида может регулироваться в пределах 30...500л/га; глубина внесения пестицида 15...55 см; производительность 0,87 га/ч; масса машины 165 кг; обслуживает фумигатор тракторист. Агрегатируется с тракторами тягового класса 2 и 3.

Слайд 35
Описание слайда:
Наземно–палаточный фумигатор ФСШ–2А предназначен для химической обработки чайных шпалер с целью уничтожения вредных насекомых цианистым водородом, который выделяется из распыленного порошкообразного пестицида – цианплава. Наземно–палаточный фумигатор ФСШ–2А предназначен для химической обработки чайных шпалер с целью уничтожения вредных насекомых цианистым водородом, который выделяется из распыленного порошкообразного пестицида – цианплава. Фактический расход пестицида определяется количеством отсыпанного пестицида на определенном пути движения фумигатора. В случае отклонения норма расхода регулируется изменением положения ползунка ограничителя. Ширина захвата машины может составлять 3; 3,5; 4,1 м при двух обрабатываемых рядков; вместимость бункера 200 л, резервуара для воды – 200 л; пределы регулирования нормы расхода пестицида 300...450 кг/га; производительность машины 0,4 га/ч; масса машины с палаткой составляет 456 кг; агрегатируется с самоход­ным шасси Т–16М; обслуживают машину четыре человека.

Слайд 36
Описание слайда:
Протравливатели семян служат для повышения устойчивости семян к болезням и вредителям, обеззараживания от вредителей и болезней, сохранения их посевных качеств и т. п. Протравливатели семян служат для повышения устойчивости семян к болезням и вредителям, обеззараживания от вредителей и болезней, сохранения их посевных качеств и т. п. К процессу протравливания и к протравливателям семян предъявляются следующие основные требования: протравливание посевного материала должно проводится своевременно; протравленные семена должны быть полностью и равномерно покрыты пестицидами; семена при протравливании не должны травмироваться; протравливатели должны иметь высокую производительность, быть безопасными в работе, надежными в эксплуатации, удобными в обслуживании; влажность семян при протравливании не должна превышать установленных норм.

Слайд 37
Описание слайда:
Обеззараживание семян протравливанием может проводится сухим, полусухим, влажным и термическим способами. Выбор способа протравливания зависит от химического состояния препарата, биологии возбудителей заболевания, сорта семян, состояния и степени зараженности семян, условий их обработки и других факторов. Обеззараживание семян протравливанием может проводится сухим, полусухим, влажным и термическим способами. Выбор способа протравливания зависит от химического состояния препарата, биологии возбудителей заболевания, сорта семян, состояния и степени зараженности семян, условий их обработки и других факторов. Сухой способ сводится к покрытию семян порошкообразными пестицидами. Преимущества такого способа заключаются в том, что семена можно обрабатывать за несколько месяцев до посевных работ, они хорошо сохраняются и не требуют дополнительных обработок. Недостатком сухого способа протравливания является опасность отравления рабочих. Кроме того, при этом способе не обеспечивается равномерность обработки, в связи с чем требуется повышенный расход пестицида.

Слайд 38
Описание слайда:
Полусухой способ заключается в обработке семян распыленными суспензиями и выдерживанием семян в течение 2...4 ч. Поскольку влажность семян не повышается более чем на 1%, сушка семян не требуется. Этот способ протравливания обеспечивает высокую равномерность покрытия семян пестицидом при небольших расходах препарата и создает лучшие санитарно-гигиенические условия для рабочих. Полусухой способ заключается в обработке семян распыленными суспензиями и выдерживанием семян в течение 2...4 ч. Поскольку влажность семян не повышается более чем на 1%, сушка семян не требуется. Этот способ протравливания обеспечивает высокую равномерность покрытия семян пестицидом при небольших расходах препарата и создает лучшие санитарно-гигиенические условия для рабочих. Мокрый способ заключается в смачивании семян раствором пестицида. Смоченные семена выдерживают в течении 2...3 ч, а затем сушат. Этот способ требует значительных трудовых затрат на сушку семян после протравливания. Термический способ применяется при борьбе с возбудителями болезней и заключается в обильном увлажнении семян водой, нагретой до 45...47 °С. Поскольку влажность семян увеличивается на 10...15%, семена после обработки необходимо сушить до оптимальной влажности.

Слайд 39
Описание слайда:
Устройство и работа протравливателей Все существующие конструкции протравливателей, кроме термического обеззараживания, работают по одной технологической схеме: порошкообразный, распыленный или жидкий пестицид вводится в массу семян, подаваемую непрерывным потоком или порциями, после чего семена смешиваются с пестицидами и выводятся из машины. Промышленностью выпускаются шнековые, барабанные и камерные протравливатели. В шнековых протравливателях перемешивание семян с пестицидами осуществляется при одновременном перемешивании их вдоль шнекового транспортера (шнека). В таких протравливателях проводится сухое, полусухое и мокрое протравливание. В барабанных протравливателях перемешивание семян происходит во вращающемся барабане при свободном падении компонентов, поднимаемых стенкой барабана за счет сил трения, возникающих между поверхностью стенки и перемешиваемого материала. В протравливателях этого типа проводится сухое, полусухое и мокрое протравливание. В камерных протравливателях семена в виде кольцевого потока свободно падают, пересекая факел суспензии пестицида, распыленного водой. Эти протравливатели позволяют выполнять протравливание семян в основном полусухим способом. Промышленностью выпускаются следующие протравливатели: ПСШ–3, ПС–10, АПЗ–10, ПУ–ЗА.

Слайд 40
Описание слайда:
ПС-10 ПС-10

Слайд 41
Описание слайда:
Протравливатель семян шнековый ПСШ–3 предназначен для протравливания семян различных культур сухим, полусухим и влажным способами. Протравливатель семян шнековый ПСШ–3 предназначен для протравливания семян различных культур сухим, полусухим и влажным способами. Потребляемая мощность двигателя протравливателя составляет 0,3 кВт; частота вращения смесительного шнека 51 об/мин; вместимость бункера семян 42 л, порошкообразного пестицида – 24 л, жидкого пестицида или воды – 31 л; расход пестицида до 1,5 г/мин (сухой пестицид) или до 1,5 л/мин (суспензии); производительность до 3 т/ч; масса 115 кг; обслуживают протравливатель два человека.

Слайд 42
Описание слайда:

Слайд 43
Описание слайда:
Аппаратура для борьбы с вредителями и болезнями леса, устанавливаемая на самолетах и вертолетах На больших площадях и в труднопроходимых местах для борьбы с вредителями и болезнями леса применяют опрыскиватели, опыливатели и аэрозольные генераторы, устанавливаемые на самолетах и вертолетах. Опрыскиватель на самолете АН–2 Основными его частями являются: бак для пестицида, установленный в самолете; заправочный трубопровод; насосный агрегат; подкрыльная штанга; система управления. Ширина захвата составляет до 90 м; емкость бака 1400 л; давле­ние насоса 0,25...0,3 МПа; масса 180 кг.

Слайд 44
Описание слайда:
Опыливатель на вертолете МИ–8 имеет также два бака. В их нижних частях установлены рыхлители рамочного типа, получающие вращение от двигателя вертолета через редукторы и карданный вал. Опыливатель на вертолете МИ–8 имеет также два бака. В их нижних частях установлены рыхлители рамочного типа, получающие вращение от двигателя вертолета через редукторы и карданный вал. Под баками установлены заслонки, регулируемые при помощи штока пневматического гидроцилиндра. При открытых заслонках порошок из бака попадает в направляющие трубы, из которых выдувается через выходные патрубки воздушным потоком воздухонагнетателя, который приводится в работу так же, как и рыхлители, от двигателя вертолета через редукторы и карданные валы. Включается опыливатель в работу через муфту сцепления с помощью ручки управления. Ширина захвата при опыливании с высоты 5 м составляет 70...100 м; емкость баков по 170 л.

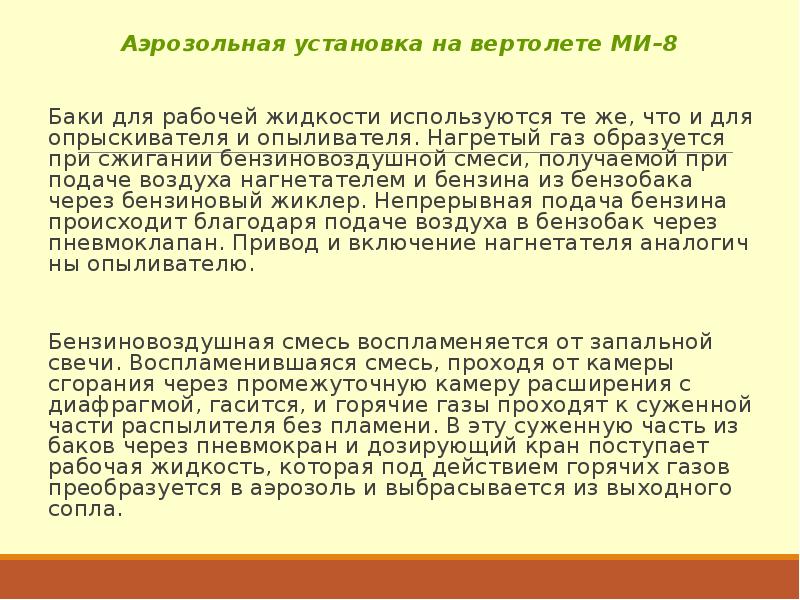

Слайд 45
Описание слайда:
Аэрозольная установка на вертолете МИ–8 Аэрозольная установка на вертолете МИ–8 Баки для рабочей жидкости используются те же, что и для опрыскивателя и опыливателя. Нагретый газ образуется при сжигании бензиновоздушной смеси, получаемой при подаче воздуха нагнетателем и бензина из бензобака через бензиновый жиклер. Непрерывная подача бензина происходит благодаря подаче воздуха в бензобак через пневмоклапан. Привод и включение нагнетателя аналогич­ны опыливателю. Бензиновоздушная смесь воспламеняется от запальной свечи. Воспламенившаяся смесь, проходя от камеры сгорания через промежуточную камеру расширения с диафрагмой, гасится, и горячие газы проходят к суженной части распылителя без пламени. В эту суженную часть из баков через пневмокран и дозирующий кран поступает рабочая жидкость, которая под действием горячих газов преобразуется в аэрозоль и выбрасывается из выходного сопла.
