§2. ОСНОВНЫЕ ПОЛОЖЕНИЯ БУЛЕВОЙ АЛГЕБРЫ2.1. БУЛЕВА АЛГЕБРА И ЕЕ ПРИМЕНЕНИЕ

 2.1.1. Определение булевой алгебрыНазвание этого раздела математики связано с именем его основателя – ДжорджаИспользуя классическое понятие алгебры, булеву алгебру можно определить как систему
Основные логические операции, - дизъюнкция, конъюнкция и отрицание, - можно интерпретироватьКак правило, существует логическая интерпретация элементов множества В:
 1 –2.1.2. Области применения булевой алгебрыБулева алгебра применяется:
 	1) как средство алгоритмического описания в языках программированияАлгебра логики позволяет производить анализ и синтез логических устройств.
 	Анализ2.1.3. ВысказыванияОдним из базовых понятий в булевой алгебре является понятие высказывания.
 	ВысказываниеПример. Рассмотрим справедливость утверждений:
 а) число 4 – четное;
 b)Два высказывания A и B называются эквивалентными, если их значения истинности2.2. ФУНКЦИИ АЛГЕБРЫ ЛОГИКИ2.2.1. Понятие функции и способы ее заданияПусть имеется n двоичных переменных
 x1, x2, …, xn. КаждаяФункция f, задающая однозначное отображение множества всевозможных наборов значений двоичных переменныхСпособы задания функции. Логическая функция может быть задана:
 	1) математическим выражениемОценим число возможных наборов (число строк входных переменных).
 	Конкретный набор –Оценим возможное количество вариантов логических функций от n переменных. Множество вариантовНаборы, на которых функция равна единице, называют единичными наборами, а наборы,Две булевы функции
       Говорят, что булева функция
 Существенно зависит от аргумента  xi2.2.2. Элементарные логические операцииИз множества логических функций выделяется ряд наиболее простых операций, которые имеют2) дизъюнкция (логическое сложение)
       3) конъюнкция (логическое умножение)
       4) импликация
        5) эквивалентность (равнозначность)
        6) сложение по модулю два (неравнозначность)7) штрих Шеффера8) стрелка ПирсаНаиболее важными функциями являются первые три. Остальные могут быть выражены через2.2.3. Свойства основных логических функцийОсновные логические функции обладают следующими свойствами:
 1) коммутативность:   4) дистрибутивность:

 а) конъюнкции относительно дизъюнкции:


 б)6) правило де Моргана:

 	7) правило склеивания:
9) действия с константами:






 	СвойстваПример. Доказать, что

 	С учетом таблиц истинности элементарных логическихТак как значения функций    и   2.2.4. Задание функции формулой. Эквивалентные преобразования логических выраженийПонятие  формулы вводится для формализации представления и записи простого илиТаким образом, рассмотренные выше выражения, которыми описывались элементарные логические операции иПусть имеется множество логических функций, заданных формулами Е={ f1, f2, …,Пример. Пусть функция задана формулой
      Полученную формулу вновь представим как исходную, и, полагая далее

 Логические операции обладают различным приоритетом, с точки зрения порядка выполнения ихСопоставляя введенные выше понятия логической функции и формулы, следует иметь ввиду,Пример. Рассмотрим две формулы:
 	      Две формулы U и B называются эквивалентными (равносильными), если они реализуютЭквивалентное преобразование осуществляется на основе сопоставления таблиц истинности, либо на основе1.Преобразование формулы, описывающей функцию       2.Преобразование формулы, описывающей функцию       3. Функция f6

 	4. Функция f7
    Формулы, из которых построена некоторая исходная формула, называются подформулами.
 	Чаще всего2.2.5. Двойственные функцииЛогическая функция         Теорема 2.1. Если некоторая формула Ф реализует функцию f, то формулаВ частном случае из теоремы 2.1 вытекает следующее правило.
 	Если формулаМожно сформулировать следующие принципы двойственности для формул:
 	1) если две формулы3) если две формулы эквивалентны, то будут эквивалентны и формулы, полученные2.3. СПЕЦИАЛЬНЫЕ РАЗЛОЖЕНИЯ ЛОГИЧЕСКИХ ФУНКЦИЙ

 2.3.1. Конъюнктивная и дизъюнктивная нормальныеЛюбая функция булевой алгебры может быть представлена некоторыми формулами специального вида.Элементарной конъюнкцией (ЭК) называют конъюнкцию нескольких переменных или их отрицаний.
Если заданная функция уже представлена некоторой формулой, то путем эквивалентных преобразований2) если в выражении над несколькими элементами имеются знаки отрицания, тоУпрощение логических формул на основе применения понятий тождественно истинных и тождественноУтверждение 2. Для того чтобы элементарная конъюнкция была тождественно ложной, необходимоУказанные два утверждения используются для упрощения выражений следующим образом:
 	В случаеПример. Установить характер истинности формулы2.3.2. Совершенно нормальные
 конъюнктивная и дизъюнктивная формыПонятие совершенно нормальных конъюнктивных и дизъюнктивных форм. Пусть имеется n переменных:
Элементарная дизъюнкция, сформированная в соответствии с указанными требованиями, образует логическую конструкциюСовершенной дизъюнктивной нормальной формой (СДНФ) логической функции
 называют представление еёКаждая логическая функция может быть представлена единственным образом в совершенной дизъюнктивнойПриведение функции к совершенно нормальной форме называют ее разложением по всем1. Логическая формула        Если отсутствуют несколько переменных, то операцию нужно повторить для всех отсутствующихПри приведении к совершенной конъюнктивной нормальной форме последовательность действий остается тойСуществует еще один метод приведения функции к совершенной нормальной форме.
 ВыражениеПример. Рассмотрим пример приведения заданной логической функции к форме СДНФ, сПример. Рассмотрим пример приведения заданной логической функции к форме СКНФ, с2.4. МИНИМИЗАЦИЯ БУЛЕВЫХ ФУНКЦИЙ

 2.4.1. Понятие минимизацииЗадача минимизации булевой функции состоит в построении такой ДНФ (или КНФ)Для минимизации булевых функций в целях получения самых простых выражений используется2.4.2. Метод неопределенных коэффициентовСущность метода заключается в представлении функции в самом общем виде вТермы, содержащие k переменных, будем называть термами ранга k. В выраженииДля заданной конкретной функции конкретные значения левой части (2.2) нам известны.Пример. Минимизировать заданное выражение2.4.3. Метод Квайна – Мак КласкиМетод Квайна. При минимизации методом Квайна исходная функция задается в СДНФ.Шаг 1. Нахождение первичных импликант. Все термы сравниваются между собой попарно.Пример. Пусть задано следующее выражение в форме СДНФШаг 2. Составление таблицы. В колонках записываем термы исходного выражения (ониШаг 2. Составление таблицы. В колонках записываем термы исходного выражения (ониШаг 3. Нахождение существенных импликант. Если в каком-либо из столбцов таблицыШаг 5. Вычеркивание лишних импликант. Если после шага 4 в таблицеШаг 6. Выбор конечного результата. В результирующее выражение включается совокупность импликант,Метод Мак Класки. Мак Класки предложил модернизировать метод Квайна следующим образом:
4) при исключении переменной вместо нее записывается прочерк.
 	Порядок формирования минимизированного2.4.4. Метод карт КарноКарта Карно – это графическое представление таблицы истинности. Она представляет собойПример.
 Функции        Сущность метода заключается в выделении в карте Карно прямоугольных ячеек (блоков),3) терм, описывающий блок, записывается в форме произведения тех переменных, которыеПри формировании групп для получения минимальных сумм необходимо руководствоваться двумя принципами:
Общая последовательность действий при минимизации:
 	1) в таблице Карно выбирается ячейкаПример. Карте Карно, представленной на рисунке, соответствует функция.Пример. Карте Карно, представленной на рисунке, соответствует функция.Существует еще один способ записи минимальной формулы на основе метода минимальных4) при исключении переменной вместо нее записывается прочерк.
 	Минимизация частично определенныхПример. Карте Карно, представленной на рисунке, соответствует функция.2.5. ПОЛНОТА И ЗАМКНУТОСТЬ МНОЖЕСТВА
 БУЛЕВЫХ ФУНКЦИЙ

 2.5.1. ПонятиеСистема функций  называется функционально полной, если любая булева функция можетДоказательство. Пуст h – это произвольная функция. В силу полноты BДоказанную теорему можно использовать для доказательства полноты двух следующих систем:
Для доказательства полноты S1 и S2 нужно установить, что недостающая относительноПолной является также система       2.5.2. Алгебра ЖегалкинаАлгебра над множеством логических функций с двумя бинарными операциями (конъюнкция иПолученная формула, имеющая вид суммы произведений, называется полиномом по модулю дваСуществует ещё один способ приведения функции к полиному Жегалкина. Запишем предполагаемый2.5.3. Замыкание и замкнутые классыЗамыканием множества функции M называют множество всех булевых функций, представляемых в4) при исключении переменной вместо нее записывается прочерк.
 	Теорема о функциональнойS – замкнутый класс всех самодвойственных функций, т.е. функций, для которыхСуществует еще одно, близкое по содержанию определение теоремы о полноте.
 	ТеоремаПримеры функционально полных базисов. Класс функций N из E2 называется предполным,Состав систем, которые относятся к базису, можно определить на основе следующейСимволом «+» обозначается факт непринадлежности функции к замкнутому классу.
 	Согласно теореме



Слайды и текст этой презентации
Слайд 1
Описание слайда:
§2. ОСНОВНЫЕ ПОЛОЖЕНИЯ БУЛЕВОЙ АЛГЕБРЫ


Слайд 2
Описание слайда:
2.1. БУЛЕВА АЛГЕБРА И ЕЕ ПРИМЕНЕНИЕ 2.1.1. Определение булевой алгебры

Слайд 3
Описание слайда:
Название этого раздела математики связано с именем его основателя – Джорджа Буля.

Слайд 4
Описание слайда:
Используя классическое понятие алгебры, булеву алгебру можно определить как систему А=(В,φ1,φ2,…, φn), в которой несущим множеством является двухэлементное множество двоичных чисел В={0,1}, а Ώ={φ1,φ2,…, φn} – заданные на этом множестве логические операции, сущность которых рассмотрим позднее.

Слайд 5
Описание слайда:
Основные логические операции, - дизъюнкция, конъюнкция и отрицание, - можно интерпретировать как операции, введенные в теории множеств: свойства указанных операций аналогичны свойствам операций объединения, пересечения и дополнения множеств соответственно. Однако логические операции имеют несколько иной смысл; они позволяют формировать простые и сложные высказывания. Все множество логических операций обозначается Е2.

Слайд 6
Описание слайда:
Как правило, существует логическая интерпретация элементов множества В: 1 – истинно; 0 – ложно. В ряде случаев такой смысл не придается, и в качестве элемента множества рассматривается двоичная переменная (ее называют также логическая или булева переменная) x, которая принимает значения x = 0 или x = 1.

Слайд 7
Описание слайда:
2.1.2. Области применения булевой алгебры

Слайд 8
Описание слайда:
Булева алгебра применяется: 1) как средство алгоритмического описания в языках программирования для определения логических условий; 2) как средство формирования логических высказываний в математической логике, лингвистике, теории искусственного интеллекта; 3) как средство разработки и описания дискретных технических систем; 4) как формальная модель лежащая в основе языков программирования.

Слайд 9
Описание слайда:
Алгебра логики позволяет производить анализ и синтез логических устройств. Анализ – это поиск аналитического выражения, которое описывает работу системы. Синтез – обратная задача: создание технического устройства на основе математического описания средствами булевой алгебры.

Слайд 10
Описание слайда:
2.1.3. Высказывания

Слайд 11
Описание слайда:
Одним из базовых понятий в булевой алгебре является понятие высказывания. Высказывание – это любое повествовательное предложение, в отношении которого имеет смысл утверждение о его истинности или ложности. Обычно высказывания обозначаются буквами латинского алфавита: . Для каждого высказывания вводится значение истинности, которое может принимать одно из двух возможных: значений 1 – истина, 0 – ложь.

Слайд 12
Описание слайда:
Пример. Рассмотрим справедливость утверждений: а) число 4 – четное; b) снег – красный; с) 2*2=5. Значения истинности данных высказываний следующие: a=1, b=0, c=0.

Слайд 13
Описание слайда:
Два высказывания A и B называются эквивалентными, если их значения истинности совпадают. Значение истинности может быть постоянным либо изменяется в зависимости от обстоятельств. Изменяемое высказывание может рассматриваться как переменный параметр – двоичная переменная, принимающая одно из двух значений (обозначается x, y, z).

Слайд 14
Описание слайда:
2.2. ФУНКЦИИ АЛГЕБРЫ ЛОГИКИ

Слайд 15
Описание слайда:
2.2.1. Понятие функции и способы ее задания

Слайд 16
Описание слайда:
Пусть имеется n двоичных переменных x1, x2, …, xn. Каждая из них в некотором конкретном случае может принимать значение 0 или 1. Полученный набор элементов есть двоичный вектор длины n. Каждому конкретному набору можно поставить в соответствии одно из значений 0 или 1.

Слайд 17
Описание слайда:
Функция f, задающая однозначное отображение множества всевозможных наборов значений двоичных переменных x1, x2, …, xn во множество {0,1} называется функцией алгебры логики (или логической функцией, булевой функцией, переключательной функцией): Таким образом, логическая функция – это зависимость, которая устанавливает связь между сочетанием значений входных двоичных переменных и двоичным значением этой функции.

Слайд 18
Описание слайда:
Способы задания функции. Логическая функция может быть задана: 1) математическим выражением (формулой); 2) таблицей. Таблица является наиболее общим и универсальным способом задания функции. В её левой части перечисляют всевозможные наборы значений двоичных переменных, а в правой — значения функции на этих наборах. Такие таблицы, описывающие функции, называют таблицами истинности. В таблицах 2.1 и 2.2 приведены примеры таблиц истинности.

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:
Оценим число возможных наборов (число строк входных переменных). Конкретный набор – это вектор значений Количество наборов – это мощность прямого произведения n двухэлементных множеств B: где n– число входных элементов.

Слайд 21
Описание слайда:
Оценим возможное количество вариантов логических функций от n переменных. Множество вариантов логической функции можно представить как прямое произведение: где Bi – значение функции на наборе i. Таким образом, общее количество функций от n переменных где .

Слайд 22
Описание слайда:
Наборы, на которых функция равна единице, называют единичными наборами, а наборы, на которых функция равна нулю, называют нулевыми. Если функция при любых значениях аргументов принимает значение 0, то такую функцию называют нулевой или константой 0 (тождественно ложная функция). Функция, которая на всех наборах равна 1, называется единичной или константой 1 (тождественно истинная функция). Если функция определена не на всех наборах аргументов, то она называется не полностью определенной или частично определенной.

Слайд 23
Описание слайда:
Две булевы функции и называют равными, если для всех возможных наборов значений аргументов они принимают одинаковые значения и таким образом имеют одну и ту же таблицу истинности, и записывают:

Слайд 24
Описание слайда:
Говорят, что булева функция Существенно зависит от аргумента xi , если , хотя бы для одного набора остальных аргументов. В противном случае xi называется несущественной или фиктивной переменной (ее можно исключить).

Слайд 25
Описание слайда:
2.2.2. Элементарные логические операции

Слайд 26
Описание слайда:
Из множества логических функций выделяется ряд наиболее простых операций, которые имеют ясную логическую интерпретацию: 1) отрицание (инверсия) (читается: не).

Слайд 27
Описание слайда:
2) дизъюнкция (логическое сложение) (читается: " x или y ").

Слайд 28
Описание слайда:
3) конъюнкция (логическое умножение) (читается: " x и y"). Для этой операции применяются также следующие формы записи: f3(x,y)=xy=x&y.

Слайд 29
Описание слайда:
4) импликация (читается : “если x, то y”).

Слайд 30
Описание слайда:
5) эквивалентность (равнозначность) (читается: “x равно y ”).

Слайд 31
Описание слайда:
6) сложение по модулю два (неравнозначность)

Слайд 32
Описание слайда:
7) штрих Шеффера

Слайд 33
Описание слайда:
8) стрелка Пирса

Слайд 34
Описание слайда:
Наиболее важными функциями являются первые три. Остальные могут быть выражены через эти три функции. С использованием трех основных функций (дизъюнкции, конъюнкции и отрицания) могут образовываться более сложные функции. Поэтому можно дать еще одно определение булевой алгебры. Булевой алгеброй называется алгебра типа, несущим множеством которой является множество двоичных чисел, а операциями - конъюнкция, дизъюнкция и отрицание.

Слайд 35
Описание слайда:
2.2.3. Свойства основных логических функций

Слайд 36
Описание слайда:
Основные логические функции обладают следующими свойствами: 1) коммутативность: 2) ассоциативность: 3) идемпотентность конъюнкции и дизъюнкции:

Слайд 37
Описание слайда:
4) дистрибутивность: а) конъюнкции относительно дизъюнкции: б) дизъюнкции относительно конъюнкции: 5) двойное отрицание:

Слайд 38
Описание слайда:
6) правило де Моргана: 7) правило склеивания: 8) правило поглощения:

Слайд 39
Описание слайда:
9) действия с константами: Свойства основных булевых функций доказываются либо путем преобразования выражений, либо на основе сопоставления таблиц истинности правой и левой части равенства.

Слайд 40
Описание слайда:
Пример. Доказать, что С учетом таблиц истинности элементарных логических операций определяем последовательно значения функций, указанных в верхней строке для всех возможных значений аргументов и , т.е. построим для них соответствующие им таблицы истинности

Слайд 41
Описание слайда:
Так как значения функций и на всех наборах совпадают, то эти функции равны.

Слайд 42
Описание слайда:
2.2.4. Задание функции формулой. Эквивалентные преобразования логических выражений

Слайд 43
Описание слайда:
Понятие формулы вводится для формализации представления и записи простого или сложного высказывания. Формула рассматривается как некоторый способ реализации функции и вводится индуктивно в соответствии со следующим правилом: если А и В – высказывания (простые или сложные, постоянные или переменные), то запись значения истинности каждого из этих высказываний – есть формула; если А и В – формулы, то выражения «А * В» и «Ā» (где символ * обозначает знак одной из рассмотренных выше элементарных логических операций) – тоже формулы.

Слайд 44
Описание слайда:
Таким образом, рассмотренные выше выражения, которыми описывались элементарные логические операции и свойства основных логических операций, - суть формулы. Применение по отношению к ним указанного правила позволяет получить новые формулы, соответствующие более сложным высказываниям. Новые формулы могут быть получены на основе использования понятия суперпозиции функций. Суперпозицией функций f1, f2, …, fn называется функция f, полученная путем подстановки функций f1, f2, …, fn друг в друга и переименования переменных.

Слайд 45
Описание слайда:

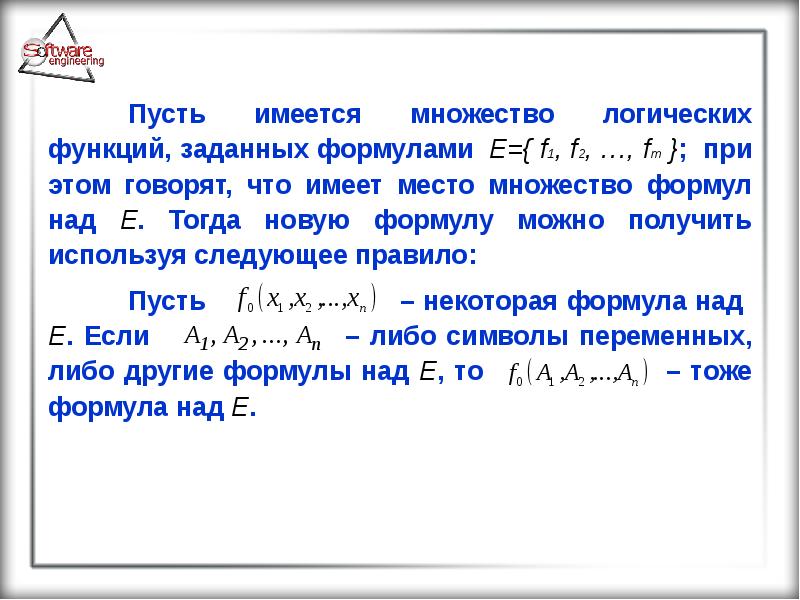

Пусть имеется множество логических функций, заданных формулами Е={ f1, f2, …, fm }; при этом говорят, что имеет место множество формул над Е. Тогда новую формулу можно получить используя следующее правило: Пусть – некоторая формула над E. Если – либо символы переменных, либо другие формулы над E, то – тоже формула над E.

Слайд 46
Описание слайда:
Пример. Пусть функция задана формулой , и при этом имеет место равенство Тогда новую формулу E над можно получить путем подстановки A1 и A2 в исходную формулу:

Слайд 47
Описание слайда:
Полученную формулу вновь представим как исходную, и, полагая далее делаем вновь подстановку. Тогда новая формула над E :

Слайд 48
Описание слайда:
Логические операции обладают различным приоритетом, с точки зрения порядка выполнения их в выражении. Принят следующий порядок выполнения операций в булевой алгебре: в первую очередь вычисляются выражения, над которыми стоит знак отрицания, далее выполняются операции конъюнкции , а затем дизъюнкции . Если выражение, заключенное в скобках, представляет конъюнкцию или имеет общий знак отрицания, то скобки опускаются.

Слайд 49
Описание слайда:
Сопоставляя введенные выше понятия логической функции и формулы, следует иметь ввиду, что логическая функция - это зависимость между логическими переменными, однозначно определяемая таблицей истинности, а формула это выражение, которое используется для описания логической функции, причем одна и та же логическая функция может описываться несколькими формулами.

Слайд 50
Описание слайда:
Пример. Рассмотрим две формулы: и Несложно показать, что обе формулы представляют одну и ту же функцию, так как таблицы истинности у них одинаковы. Формулы, соответствующие одной и той же функции, называются эквивалентными или равносильными.

Слайд 51
Описание слайда:
Две формулы U и B называются эквивалентными (равносильными), если они реализуют одну и ту же функцию. При этом записывают: U=B. Эквивалентные преобразования логических выражений. Эквивалентные преобразования – это такие преобразования формул, при которых сохраняется их эквивалентность. Преобразование называется эквивалентным, если исходная формула и полученная в результате преобразования формула принимают одинаковые значения на каждом наборе значений аргументов.

Слайд 52
Описание слайда:
Эквивалентное преобразование осуществляется на основе сопоставления таблиц истинности, либо на основе применения свойств основных логических операций. Покажем примеры эквивалентных преобразований, которые позволяют получить новые формулы для описания функций f4 - f8 (см. п. 1.2.2), используя только знаки операций конъюнкции, дизъюнкции и отрицания.

Слайд 53
Описание слайда:
1.Преобразование формулы, описывающей функцию . Справедливость преобразования доказывается соответствующей таблицей истинности.

Слайд 54
Описание слайда:
2.Преобразование формулы, описывающей функцию . Справедливость преобразования доказывается соответствующей таблицей истинности.

Слайд 55
Описание слайда:
3. Функция f6 4. Функция f7 = 5. Функция f8 =

Слайд 56
Описание слайда:
Формулы, из которых построена некоторая исходная формула, называются подформулами. Чаще всего эквивалентные преобразования основаны на замене подформул на эквивалентные им подформулы. Если в формуле U заменить подформулу B на эквивалентную ей под формулу B’, то формула перейдет U в эквивалентную ей формулу U’.

Слайд 57
Описание слайда:
2.2.5. Двойственные функции

Слайд 58
Описание слайда:
Логическая функция , равная , называется двойственной по отношению к функции . Очевидно свойство взаимности двойственных функций:

Слайд 59
Описание слайда:
Теорема 2.1. Если некоторая формула Ф реализует функцию f, то формула , реализующая двойственную функцию , может быть получена из Ф путем замены всех подформул на двойственные им. То есть если то

Слайд 60
Описание слайда:
В частном случае из теоремы 2.1 вытекает следующее правило. Если формула Ф содержит только операции и константы 0, 1, то для получения формулы , двойственной к Ф, необходимо, сохраняя порядок выполнения операций, везде заменить 0 на 1 (1 на 0), операцию  на & (операцию & на ).

Слайд 61
Описание слайда:
Можно сформулировать следующие принципы двойственности для формул: 1) если две формулы эквивалентны, то есть , то эквивалентны и отрицания этих формул ; 2) если формулы Ф1 и Ф2 эквивалентны, то и двойственные им функции тоже эквивалентны ;

Слайд 62
Описание слайда:
3) если две формулы эквивалентны, то будут эквивалентны и формулы, полученные из исходных путем замены аргументов на их отрицания

Слайд 63
Описание слайда:
2.3. СПЕЦИАЛЬНЫЕ РАЗЛОЖЕНИЯ ЛОГИЧЕСКИХ ФУНКЦИЙ 2.3.1. Конъюнктивная и дизъюнктивная нормальные формы

Слайд 64
Описание слайда:
Любая функция булевой алгебры может быть представлена некоторыми формулами специального вида. Нормальные формы – это некоторое стандартное представление функции с помощью элементарных конъюнкций и элементарных дизъюнкций. Элементарной дизъюнкцией (ЭД) называют дизъюнкцию нескольких переменных или их отрицаний. Например, .

Слайд 65
Описание слайда:
Элементарной конъюнкцией (ЭК) называют конъюнкцию нескольких переменных или их отрицаний. Например, . Дизъюнктивной нормальной формой (ДНФ) некоторой заданной функции называется формула, которая имеет вид дизъюнкции элементарных конъюнкций. Например, . Конъюнктивной нормальной формой (КНФ) некоторой заданной функции называется формула, которая имеет вид конъюнкции элементарных дизъюнкций.

Слайд 66
Описание слайда:
Если заданная функция уже представлена некоторой формулой, то путем эквивалентных преобразований эта формула может быть приведена к равносильной ей формуле в соответствующей нормальной форме (КНФ или ДНФ). Порядок действий, при приведении исходной формулы к нормальной форме, следующий: 1) все функции выражаются через дизъюнкцию, конъюнкцию и отрицание;

Слайд 67
Описание слайда:
2) если в выражении над несколькими элементами имеются знаки отрицания, то следует, используя формулы де Моргана, изменить выражение так, чтобы отрицание относилось только к одной переменной; 3) дальнейшее преобразование производится с использованием свойств элементарных операций. Пример.

Слайд 68
Описание слайда:
Упрощение логических формул на основе применения понятий тождественно истинных и тождественно ложных форм. После приведения к нормальной форме можно существенно упрощать выражения логических функций. Утверждение 1. Для того чтобы элементарная дизъюнкция была тождественно истинной, необходимо и достаточно, чтобы среди её слагаемых нашлась хотя бы одна переменная и её отрицание ( ).

Слайд 69
Описание слайда:
Утверждение 2. Для того чтобы элементарная конъюнкция была тождественно ложной, необходимо и достаточно, чтобы среди её сомножителей оказалась хотя бы одна переменная и её отрицание ( ).

Слайд 70
Описание слайда:
Указанные два утверждения используются для упрощения выражений следующим образом: В случае принадлежности логической формулы к КНФ рассматривается каждый ее сомножитель, и если в какой-то из них входят вместе и , то он равен единице и его можно исключить. Если все сомножители равны единице, то такая функция тождественно истинна. В случае принадлежности формулы к ДНФ рассматривается каждое слагаемое. Если в каком-либо слагаемом встречается произведение , то это слагаемое равно нулю и его можно исключить.

Слайд 71
Описание слайда:
Пример. Установить характер истинности формулы

Слайд 72
Описание слайда:
2.3.2. Совершенно нормальные конъюнктивная и дизъюнктивная формы

Слайд 73
Описание слайда:
Понятие совершенно нормальных конъюнктивных и дизъюнктивных форм. Пусть имеется n переменных: Будем формировать из них строки так, чтобы выполнялись три условия: 1) в каждую строку входят все n переменных; 2) каждая переменная входит в строку только один раз; 3) в строку входит либо сама переменная, либо её отрицание, но не одновременно то и другое. Число таких строк .

Слайд 74
Описание слайда:
Элементарная дизъюнкция, сформированная в соответствии с указанными требованиями, образует логическую конструкцию вида и называется макстермом . Элементарная конъюнкция образует логическую конструкцию вида и называется минтермом .

Слайд 75
Описание слайда:
Совершенной дизъюнктивной нормальной формой (СДНФ) логической функции называют представление её в виде дизъюнкции минтермов, построенных из аргументов : Совершенной конъюнктивной нормальной формой (СКНФ) логической функции называют представление её в виде конъюнкции макстермов, построенных из аргументов рассматриваемой функции:

Слайд 76
Описание слайда:
Каждая логическая функция может быть представлена единственным образом в совершенной дизъюнктивной нормальной форме и совершенной конъюнктивной нормальной форме. В полученной формуле заданной функции могут присутствовать или все термы, которые можно построить из n переменных, или часть из них, но дважды один терм входить в выражение не может.

Слайд 77
Описание слайда:
Приведение функции к совершенно нормальной форме называют ее разложением по всем переменным или по термам. Если имеется формула, описывающая некоторую заданную функцию, то с применением эквивалентных преобразований ее можно привести к совершенной дизъюнктивной нормальной форме, применяя следующую последовательность действий:

Слайд 78
Описание слайда:
1. Логическая формула приводится к дизъюнктивной нормальной форме При этом каждое слагаемое представляет собой конъюнкцию некоторого числа переменных, но не обязательно всех. 2. Пусть слагаемое не содержит ни , ни . В этом случае к нему конъюнктивно присоединяют тождественно-истинную форму :

Слайд 79
Описание слайда:
Если отсутствуют несколько переменных, то операцию нужно повторить для всех отсутствующих сомножителей. По окончании слагаемое будет удовлетворять первому условию. 3. Если в каком-либо слагаемом имеется несколько одинаковых сомножителей, то из них оставляется один. 4. Если слагаемое содержит , то это слагаемое можно исключить. 5. Если среди всех слагаемых окажется два или несколько одинаковых, то они заменяются одним. В результате указанных операций формула будет приведена к СДНФ.

Слайд 80
Описание слайда:
При приведении к совершенной конъюнктивной нормальной форме последовательность действий остается той же, но все действия заменяются на двойственные.

Слайд 81
Описание слайда:
Существует еще один метод приведения функции к совершенной нормальной форме. Выражение в форме СКНФ включает столько сомножителей, сколько в таблице истинности содержится наборов, на которых функция равна нулю. Каждый сомножитель содержит дизъюнкцию всех входных переменных. При этом если – набор, где функция равна нулю, то в элементарную дизъюнкцию включают , если ai = 0 и , если ai = 1 . Правила для построения совершенной дизъюнктивной нормальной формы аналогичны, только значения заменяются на двойственные.

Слайд 82
Описание слайда:
Пример. Рассмотрим пример приведения заданной логической функции к форме СДНФ, с использованием обоих известных способов.

Слайд 83
Описание слайда:

Слайд 84
Описание слайда:
Пример. Рассмотрим пример приведения заданной логической функции к форме СКНФ, с использованием обоих известных способов.

Слайд 85
Описание слайда:

Слайд 86
Описание слайда:
2.4. МИНИМИЗАЦИЯ БУЛЕВЫХ ФУНКЦИЙ 2.4.1. Понятие минимизации

Слайд 87
Описание слайда:
Задача минимизации булевой функции состоит в построении такой ДНФ (или КНФ) для некоторой заданной функции, которая реализует эту функцию и имеет наименьшее суммарное число операций и символов в формуле, т.е. имеет минимальную сложность. Решение этой задачи важно, когда логические функции реализуются техническими устройствами. Одной из основных целей минимизации является упрощение логических устройств и достижение максимальной экономичности разрабатываемых систем.

Слайд 88
Описание слайда:
Для минимизации булевых функций в целях получения самых простых выражений используется ряд методов, среди которых наибольшее применение находят: 1) метод неопределенных коэффициентов; 2) метод Квайна-Мак Класки; 3) метод карт Карно.

Слайд 89
Описание слайда:
2.4.2. Метод неопределенных коэффициентов

Слайд 90
Описание слайда:

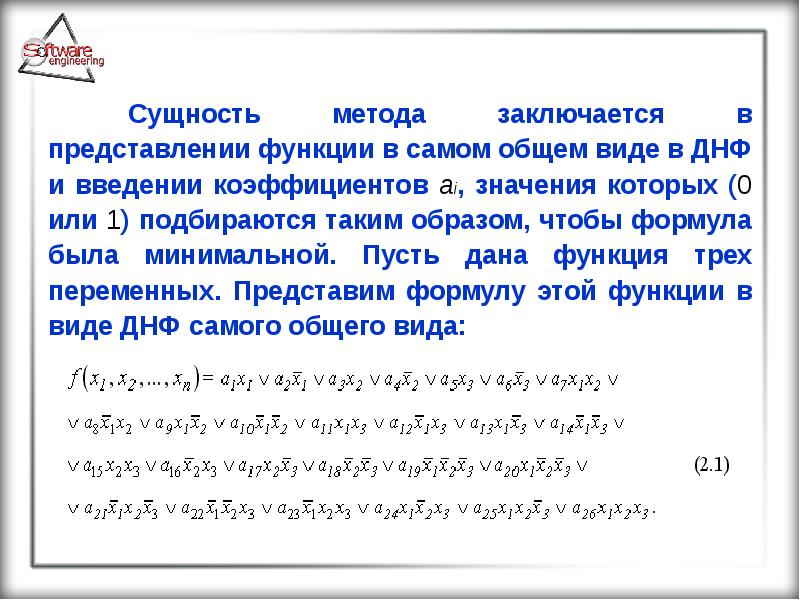

Сущность метода заключается в представлении функции в самом общем виде в ДНФ и введении коэффициентов ai, значения которых (0 или 1) подбираются таким образом, чтобы формула была минимальной. Пусть дана функция трех переменных. Представим формулу этой функции в виде ДНФ самого общего вида:

Слайд 91
Описание слайда:
Термы, содержащие k переменных, будем называть термами ранга k. В выражении (2.1) представлены все возможные формы термов. Если записать уравнение (2.1) для всех возможных значений аргументов , то получим систему уравнений (в нашем случае n=3):

Слайд 92
Описание слайда:

Слайд 93
Описание слайда:
Для заданной конкретной функции конкретные значения левой части (2.2) нам известны. Если набор такой, что функция на нем принимает значение 0, то все коэффициенты в правой части равны 0. Эти нулевые коэффициенты вычеркиваются и в остальных уравнениях. В каждом оставшемся уравнении приравниваем единице коэффициент, определяющий конъюнкцию наименьшего ранга (ранг – число переменных), а остальные коэффициенты в правой части уравнения приравниваем нулю с учетом ранее сделанных подстановок. После подстановки коэффициентов в уравнение (2.1) получаем результирующее выражение булевой функции.

Слайд 94
Описание слайда:
Пример. Минимизировать заданное выражение

Слайд 95
Описание слайда:

Слайд 96
Описание слайда:
2.4.3. Метод Квайна – Мак Класки

Слайд 97
Описание слайда:
Метод Квайна. При минимизации методом Квайна исходная функция задается в СДНФ. Сущность метода состоит в поэтапном упрощении выражений на основе операций склеивания.

Слайд 98
Описание слайда:
Шаг 1. Нахождение первичных импликант. Все термы сравниваются между собой попарно. Если два терма имеют вид , а (где a – конъюнкция нескольких переменных), тогда вместо mi и mj выписываются a, которые являются термом (n-1) порядка. Исключаемые термы помечаются. Далее сравниваются все полученные термы (n-1) ранга. В результате склеивания выписываются термы (n-2) ранга. Процесс продолжается до тех пор, пока дальнейшее склеивание становится невозможным. Не исключенные в процессе выполнения указанной процедуры термы исходной функции, а также термы, которые были получены в результате склеивания, будем называть первичными или простыми импликантами.

Слайд 99
Описание слайда:
Пример. Пусть задано следующее выражение в форме СДНФ

Слайд 100
Описание слайда:

Слайд 101
Описание слайда:
Шаг 2. Составление таблицы. В колонках записываем термы исходного выражения (они обозначены порядковыми номерами), а в строках - простые импликанты.

Слайд 102
Описание слайда:
Шаг 2. Составление таблицы. В колонках записываем термы исходного выражения (они обозначены порядковыми номерами), а в строках - простые импликанты. Если в исходный терм входит какой-либо импликант, то на пересечении соответствующего столбца и строки ставится метка.

Слайд 103
Описание слайда:
Шаг 3. Нахождение существенных импликант. Если в каком-либо из столбцов таблицы имеется одна метка, то импликанта, соответствующая этой строке, является существенной. Она обязательно входит в конечный результат. Из таблицы для дальнейшего анализа исключаются строки, соответствующие существенным импликантам, и покрываемые ими столбцы. Шаг 4. Вычеркивание лишних столбцов. Из двух столбцов, имеющих метки в одинаковых строках, один вычеркивается (в нашем примере таких нет).

Слайд 104
Описание слайда:

Слайд 105
Описание слайда:
Шаг 5. Вычеркивание лишних импликант. Если после шага 4 в таблице появятся строки, в которых нет ни одной метки, то импликанты, соответствующие этим строкам, из рассмотрения исключаются (в нашем примере нет). Результате выполнения описанных выше действий приведены в таблице

Слайд 106
Описание слайда:
Шаг 6. Выбор конечного результата. В результирующее выражение включается совокупность импликант, которые имеют метки во всех столбцах. Предпочтение отдается тому варианту, в котором минимально суммарное число литер (букв), входящих в конечный результат. Выбирая 1-ю и 4-ю импликанты, которые в совокупности покрывают все столбцы, окончательно получаем:

Слайд 107
Описание слайда:
Метод Мак Класки. Мак Класки предложил модернизировать метод Квайна следующим образом: 1) все термы кодируются в виде двоичных последовательностей: переменной соответствует 1; ее отрицанию – 0, например, ; 2) все последовательности разбиваются на группы по числу единиц в последовательности (в i -ю группу попадает терм, который имеет i единиц); 3) при сравнении сопоставляются только соседние группы, т.к. только они имеют отличие в одном разряде;

Слайд 108
Описание слайда:
4) при исключении переменной вместо нее записывается прочерк. Порядок формирования минимизированного выражения логической функции такой же, как в методе Квайна.

Слайд 109
Описание слайда:
2.4.4. Метод карт Карно

Слайд 110
Описание слайда:
Карта Карно – это графическое представление таблицы истинности. Она представляет собой совокупность ячеек, определяемых системой вертикальных и горизонтальных координат; каждой ячейке соответствует набор значений входных переменных. Запись в ячейке – это значение функции на соответствующем наборе. Таким образом, имеется взаимно однозначное соответствие между ячейками Карно и строками таблицы истинности.

Слайд 111
Описание слайда:
Пример. Функции соответствуют представленные ниже таблица истинности и карта Карно.

Слайд 112
Описание слайда:
Сущность метода заключается в выделении в карте Карно прямоугольных ячеек (блоков), содержащих одно и то же значение функции. Любой блок может иметь размер , где a, b – целые. Правила формирования выражения минимальной булевой функции. Основные правила заключаются в следующем: 1) каждая ячейка, содержащая единицу, должна войти в какой-то из блоков; 2) результат записывается в виде логической суммы термов, соответствующих сформированным блокам;

Слайд 113
Описание слайда:
3) терм, описывающий блок, записывается в форме произведения тех переменных, которые на координатной сетке не изменяют свое значение в пределах блока; если координата равна нулю, то соответствующая ей переменная входит в терм с отрицанием, а если - единице, то без отрицания. Степень сложности булевой функции оценивается числом слагаемых и числом букв (литер). Выражение, которое получено с применением метода карт Карно, на основе термов, сформированных из групп с единичным значением логической функции, при минимальном количестве литер называется минимальной суммой (минимальная ДНФ).

Слайд 114
Описание слайда:
При формировании групп для получения минимальных сумм необходимо руководствоваться двумя принципами: 1) группа должна быть как можно больше; 2) число групп должно быть как можно меньше. Карту Карно следует рассматривать как трехмерную, представляя ее в виде тора (склеивая правую и левую, а так же нижнюю и верхнюю границы).

Слайд 115
Описание слайда:
Общая последовательность действий при минимизации: 1) в таблице Карно выбирается ячейка с единицей, не являющаяся подмножеством уже сформированного блока; 2) формируется наибольшая группа, содержащая эту ячейку; 3) выбирается следующая ячейка, не вошедшая в предшествующие группы, и для нее повторяются те же действия; 4) процесс повторяется, пока не останутся единицы, не включенные в какие-либо группы; 5) записывается выражение минимальной функции по правилу, которое было установлено выше.

Слайд 116
Описание слайда:
Пример. Карте Карно, представленной на рисунке, соответствует функция.

Слайд 117
Описание слайда:
Пример. Карте Карно, представленной на рисунке, соответствует функция.

Слайд 118
Описание слайда:
Существует еще один способ записи минимальной формулы на основе метода минимальных произведений (минимальное произведение или минимальная КНФ). При этом по тому же правилу объединяются ячейки с нулем, логическая формула записывается как конъюнкция элементарных дизъюнкций, а правила формирования переменных в дизъюнкции обратные описанным выше.

Слайд 119
Описание слайда:
4) при исключении переменной вместо нее записывается прочерк. Минимизация частично определенных булевых функций. В случае, если некоторые входные наборы невозможны либо значение функции на них несущественно, то говорят о недоопределенных условиях. При этом особенность использования карт Карно следующая: недоопределенное условие на карте Карно обозначается прочерком и его можно либо присоединить, либо не присоединить к любой группе.

Слайд 120
Описание слайда:
Пример. Карте Карно, представленной на рисунке, соответствует функция.

Слайд 121
Описание слайда:
2.5. ПОЛНОТА И ЗАМКНУТОСТЬ МНОЖЕСТВА БУЛЕВЫХ ФУНКЦИЙ 2.5.1. Понятие функционально полной системы

Слайд 122
Описание слайда:
Система функций называется функционально полной, если любая булева функция может быть записана в виде формул через функции этой системы. Одним из способов получения полных систем является использование некоторых существующих, ранее выявленных полных систем. Теорема. Пусть даны две системы функций: и . Относительно этих функций известно, что B – полная система и каждая ее функция может быть выражена в виде формул через функции второй системы. В этом случае система D – тоже полная.

Слайд 123
Описание слайда:
Доказательство. Пуст h – это произвольная функция. В силу полноты B функция h может быть выражена в виде формул над B, т.е. . Но любая из функций B по условию может быть выражена через функции D , т.е. Следовательно, Таким образом, произвольная функция h может быть выражена через функции системы D. Поэтому система D – полная.

Слайд 124
Описание слайда:
Доказанную теорему можно использовать для доказательства полноты двух следующих систем: Известно, что – полная система (это вытекает из того факта, что любую булеву функцию можно представить в КНФ и ДНФ).

Слайд 125
Описание слайда:
Для доказательства полноты S1 и S2 нужно установить, что недостающая относительно S0 операция (в S1 – дизъюнкция, в S2 – конъюнкция) может быть выражена через две остальные. Такое подтверждение дают правила де Моргана и двойного отрицания: Следовательно, S1 и S2 — полные системы и их называют соответственно конюнктивным и дизъюнктивным базисом Буля.

Слайд 126
Описание слайда:
Полной является также система , которая сводится к конъюнктивному базису S1 , т.к. отрицание в может быть выражено через операции S3 следующим образом: Это легко проверяется по таблице истинности.

Слайд 127
Описание слайда:
2.5.2. Алгебра Жегалкина

Слайд 128
Описание слайда:
Алгебра над множеством логических функций с двумя бинарными операциями (конъюнкция и сложение по модулю два) называется алгеброй Жегалкина. В этой алгебре выполняются следующие соотношения: Для подтверждения полноты алгебры Жегалкина представим дизъюнкцию через функции этой алгебры:

Слайд 129
Описание слайда:
Полученная формула, имеющая вид суммы произведений, называется полиномом по модулю два или полиномом Жегалкина. Для каждой логической функции может быть получен полином Жегалкина, причем единственный для данной функции. Для этого следует привести заданное выражение к форме СДНФ, исключить операции дизъюнкции, отрицания и раскрыть скобки. В частном случае, если , то . Пример.

Слайд 130
Описание слайда:
Существует ещё один способ приведения функции к полиному Жегалкина. Запишем предполагаемый результат в виде выражения общего вида с неопределенными коэффициентами. Пример. . Для определения значений коэффициентов вычислим левую и правую часть для четырех возможных наборов входных переменных:

Слайд 131
Описание слайда:
2.5.3. Замыкание и замкнутые классы

Слайд 132
Описание слайда:
Замыканием множества функции M называют множество всех булевых функций, представляемых в виде формул через функции множества M. Замыкание множества будем обозначать [M ]. Очевидно, что . Множество M называют замкнутым классом, если при замыкании M не происходит его дальнейшее расширение, то есть [M ] = M. Ответ на вопрос, какую систему булевых функций можно считать функционально полной, дают две теоремы.

Слайд 133
Описание слайда:
4) при исключении переменной вместо нее записывается прочерк. Теорема о функциональной полноте. Для того чтобы система функций B была полной, необходимо и достаточно, чтобы она не содержалась полностью ни в одном из пяти замкнутых классов: T0, T1, S, L, M, где T0 – класс замкнутых булевых функций, сохраняющих константу 0, т.е. функций, для которых T1 – замкнутый класс булевых функций, сохраняющих константу 1, т.е. таких функций, что ;

Слайд 134
Описание слайда:
S – замкнутый класс всех самодвойственных функций, т.е. функций, для которых ; L – замкнутый класс всех линейных функций. Линейной функцией называется функция, у которой полином Жегалкина имеет вид , где c0 и ci – коэффициенты (равны 1 или 0). В линейной функции отсутствует произведение переменных. M – замкнутый класс всех монотонных функций; Функция называется монотонной, если из условия следует , где и – наборы переменных , и введено отношение порядка <= , означающее , если

Слайд 135
Описание слайда:
Существует еще одно, близкое по содержанию определение теоремы о полноте. Теорема Поста. Система является полной тогда, когда выполняются следующие условия: То есть хотя бы одна функция не должна принадлежать какому-либо замкнутому классу, т.к. из функций замкнутого класса нельзя построить функцию, не входящую в данный класс.

Слайд 136
Описание слайда:
Примеры функционально полных базисов. Класс функций N из E2 называется предполным, если он неполный, а для любой функции f, такой, что , класс – полный. Система B называется полной, если любая функция может быть представлена в виде суперпозиций функций этой системы, и она называется базисом, если теряется полнота при удалении хотя бы одной функции.

Слайд 137
Описание слайда:
Состав систем, которые относятся к базису, можно определить на основе следующей таблицы

Слайд 138
Описание слайда:
Символом «+» обозначается факт непринадлежности функции к замкнутому классу. Согласно теореме Поста, к базису можно отнести минимальный набор функций, строки которого будут содержать хотя бы один символ «+» в каждом столбце (T0, T1, S, L, M, ). Из предшествующей таблицы видно, что к функционально полным системам можно отнести, например, системы


Скачать презентацию на тему Основные положения булевой алгебры можно ниже:

Похожие презентации
