Соединительные ткани, ткани внутренней среды. Гистология презентация

СОЕДИНИТЕЛЬНЫЕ ТКАНИ (ткани внутренней среды)

Рис. 49. Мезенхима зародыша - источник развития соединительных тканей Окраска: гематоксилин-эозин 1 - клетки: 1.1 - клетки в интерфазе, 1.1.1 - отростки клеток, 1.2 - митотически делящиеся клетки; 2 - межклеточные промежутки

поперечный срез куриного эмбриона, 3-й день насиживания 1 - эктодерма; 2 - нервная трубка; 3 - нервный гребень; 4 - хорда; 5 – мезодерма; 6 - целом; 7 - мезенхима; 8 - энтодерма

Гемограмма

Рис. 50. Кровь человека (мазок) Окраска: по Романовскому-Гимзе 1 - эритроциты; 2 - тромбоциты; 3 - лейкоциты: 3.1 - нейтрофильные гранулоциты (3.1.1 - палочкоядерный, 3.1.2 - сегментоядерный), 3.2 - базофильный гранулоцит, 3.3 - эозинофильный гранулоцит, 3.4 - лимфоциты (3.4.1 - малый лимфоцит, 3.4.2 - средний лимфоцит), 3.5 - моноцит

Рис. 51. Ультраструктура сегментоядерного нейтрофильного гранулоцита Рисунок с ЭМФ 1 - ядро; 2 - цитоплазма: 2.1 - специфическиегранулы, 2.2 - неспецифические гранулы, 2.3 - псевдоподии

Рис. 64. Лимфоидная ткань (лимфатический узел) Окраска: гематоксилин-эозин 1 - клетки ретикулярной ткани; 2 - лимфоциты: 2.1 - большой лимфоцит (лимфобласт), 2.2 - средний лимфоцит (незрелый), 2.3 - малый лимфоцит (зрелая форма); 3 - плазмоцит; 4 - макрофаг

Рис. 65. Плазмоциты в лимфоидной ткани (лимфатический узел в условиях иммунной реакции) Окраска: галлоцианин 1 - ядро; 2 - цитоплазма: 2.1 - околоядерный «дворик»

Рис. 66. Ультраструктура плазмоцита Рисунок с ЭМФ 1 - ядро: 1.1 - гетерохроматин в виде спиц колеса, 1.2 - ядрышко; 2 - цитоплазма: 2.1 - цистерны гранулярной эндоплазматической сети, 2.2 - комплекс Гольджи и центриоли (соответствуют расположению околоядерного «дворика» на гистологических препаратах)

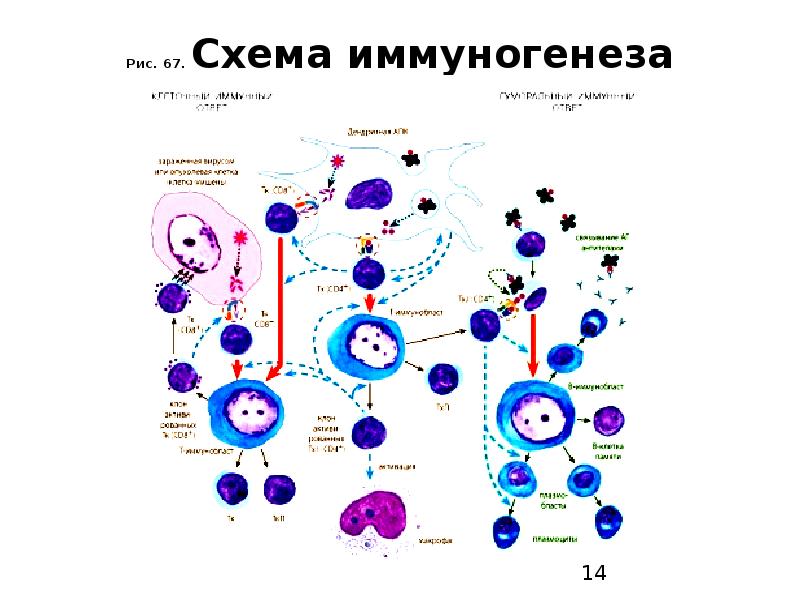

Рис. 67. Схема иммуногенеза

Рис. 68. Миелоидная ткань красный костный мозг) Окраска: азур II-эозин 1 - клетки стромы: 1.1 - ретикулярная клетка, 1.2 - жировая клетка (адипоцит), 1.3 - макрофаг; 2 - гемопоэтические клетки: 2.1 - бластные формы, 2.2 - мегакариоцит, 2.3 - эритробласт базофильный, 2.4 - эритробласт полихроматофильный, 2.5 - эритробласт ортохроматофильный, 2.6 - зрелый эритроцит, 2.7 - промиелоцит, 2.8 - миелоцит, 2.9 - метамиелоцит (юный), 2.10 - зрелые гранулоциты, 2.11 - лимфоциты; 3 - синусоид, содержащий зрелые форменные элементы крови

Рис. 69. Рыхлая волокнистая соединительная ткань (пленочный препарат) Окраска: железный гематоксилин 1 - клетки: 1.1 - фибробласт, 1.1.1 - эктоплазма, 1.1.2 - эндоплазма, 1.2 - гистиоцит (макрофаг), 1.2.1 - активированный гистиоцит, 1.2.2 - неактивные гистиоциты, 1.3 - лимфоцит, 1.4 - моноцит, 1.5 - эозинофил, 1.6 - плазмоцит, 1.7 - тучная клетка, 1.8 - адвентициальная клетка, 1.9 - адипоцит; 2 - межклеточное вещество: 2.1 - коллагеновое волокно, 2.2 - эластическое волокно, 2.3 - основное (аморфное) вещество; 3 - кровеносный сосуд

Рис. 71. Различные виды соединительных тканей (кожа пальца) Окраска: гематоксилин-эозин 1 - рыхлая волокнистая соединительная ткань; 2 - плотная волокнистая неоформленная соединительная ткань; 3 - жировая ткань

Рис. 72. Плотная волокнистая оформленная соединительная ткань (сухожилие, продольный срез) Окраска: гематоксилин-эозин 1 - первичный сухожильный пучок; 2 - сухожильные клетки (фиброциты); 3 - эндотендиний; 4 - вторичный сухожильный пучок

Рис. 74. Гиалиновая хрящевая ткань (участок гиалинового хряща) Окраска: гематоксилин-эозин 1 - надхрящница: 1.1 - наружный фиброзный слой, 1.2 - внутренний (хондрогенный) клеточный слой, 1.3 - кровеносные сосуды; 2 - зона молодого хряща: 2.1 - хондроциты, 2.2 - межклеточное вещество (хрящевой матрикс); 3 - зона зрелого хряща: 3.1 - клеточная территория, 3.1.1 - изогенная группа хондроцитов, 3.1.2 - территориальный матрикс, 3.2 - интертерриториальный матрикс

Рис. 75. Эластическая хрящевая ткань (участок эластического хряща) Окраска: орсеин-гематоксилин 1 - изогенная группа хондроцитов; 2 - межклеточное вещество (хрящевой матрикс): 2.1 - эластические волокна, 2.2 - основное вещество

Рис. 76. Волокнистая (фиброзная) хрящевая ткань (участок волокнистого хряща) Окраска: гематоксилин-эозин 1 - изогенные группы хондроцитов; 2 - межклеточное вещество (хрящевой матрикс): 2.1 - коллагеновые волокна

Рис. 77. Развитие костной ткани непосредственно из мезенхимы (прямой остеогенез) Окраска: гематоксилин-эозин 1 - костная трабекула: 1.1 - лакуны остеоцитов, 1.2 - обызвествленное межклеточное вещество, 1.3 - остеобласты, 1.3.1 - активные остеобласты, 1.3.2 - неактивные остеобласты, 1.4 - остеокласты, 1.5 - эрозионная лакуна; 2 - клетки остеогенной (дифференцирующейся из мезенхимы) соединительной ткани; 3 - кровеносный сосуд

Рис. 78. Ультраструктурная организация клеток костной ткани Рисунки с ЭМФ А - остеобласт; Б - остеоцит; В - остеокласт 1 - ядро (ядра); 2 - цитоплазма: 2.1 - цистерны гранулярной эндоплазматической сети, 2.2 - комплекс Гольджи, 2.3 - митохондрии, 2.4 - микроворсинки, 2.5 - микроскладчатая кайма (цитоплазматические отростки); 3 - остеоид; 4 - обызвествленное межклеточное вещество; 5 - лакуна остеоцита (содерж ит тело клетки); 6 - костные канальцы с отростками остеоцита; 7 - эрозионная лакуна: 7.1 - эрозионный фронт

Рис. 79. Развитие кости на месте хряща (непрямой остеогенез) Окраска: гематоксилин-эозин 1 - диафиз: 1.1 - надкостница, 1.1.1 - осте огенный слой (внутренний слой надкостницы), 1.2 - перихондральное костное кольцо, 1.2.1 - отверстие, 1.3 - остатки обызвествленного хряща, 1.4 - эндохондральная кость, 1.5 - кровеносные сосуды, 1.6 - формирующийся костный мозг; 2 - эпифизы: 2.1 - надхрящница, 2.2 - зона покоя, 2.3 - зона пролиферации (с колонками хондроцитов), 2.4 - зона гипертрофии, 2.5 - зона кальцификации; 3 - суставная сумка

Рис. 80. Грубоволокнистая костная ткань (тотальный плоскостной препарат) Не окрашен 1 - лакуна остеоцита (место расположения тела клетки); 2 - костные канальцы (содержащие отростки остеоцитов); 3 - межклеточное вещество

Рис. 81. Пластинчатая костная ткань (поперечный срез диафиза декальцинированной трубчатой кости) Окраска: тионин-пикриновая кислота 1 - надкостница: 1.1 - перфорирующий (фолькмановский) канал, 1.1.1 - кровеносный сосуд; 2 - компактное вещество кости: 2.1 - наружные опоясывающие пластинки, 2.2 - остеоны, 2.3 - интерстициальные пластинки, 2.4 - внутренние опоясывающие пластинки; 3 - губчатое вещество кости: 3.1 - костные трабекулы, 3.2 - эндост, 3.3 - межтрабекулярные пространства

Рис. 82. Поперечный срез остеона (диафиз декальцинированной трубчатой кости) Окраска: тионин-пикриновая кислота 1 - канал остеона: 1.1 - соединительная ткань, 1.2 - кровеносные сосуды; 2 - концентрические костные пластинки; 3 - лакуна остеоцита, содержащее его тело; 4 - костные канальцы с отростками остеоцитов; 5 - цементирующая линия

Рис. 83. Пластинчатая костная ткань. Участок губчатого вещества (диафиз декальцинированной трубчатой кости) Окраска: тионин-пикриновая кислота 1 - костные трабекулы; 2 - пакеты костных пластинок; 3 - цементирующие линии; 4 - лакуны остеоцитов, содержащие их тела; 5 - костные канальцы с отростками остеоцитов; 6 - эндост; 7 - межтрабекулярные пространства; 8 - костный мозг; 9 - жировая ткань; 10 - кровеносный сосуд

Рис. 84. Синовиальное соединение (сустав). Общий вид Окраска: гематоксилин-эозин 1 - кость: 1.1 - надкостница; 2 - синовиальное соединение (сустав): 2.1 - суставная капсула (сумка), 2.2 - суставной хрящ (гиалиновый), 2.3 - суставная полость (содержит синовиальную жидкость)

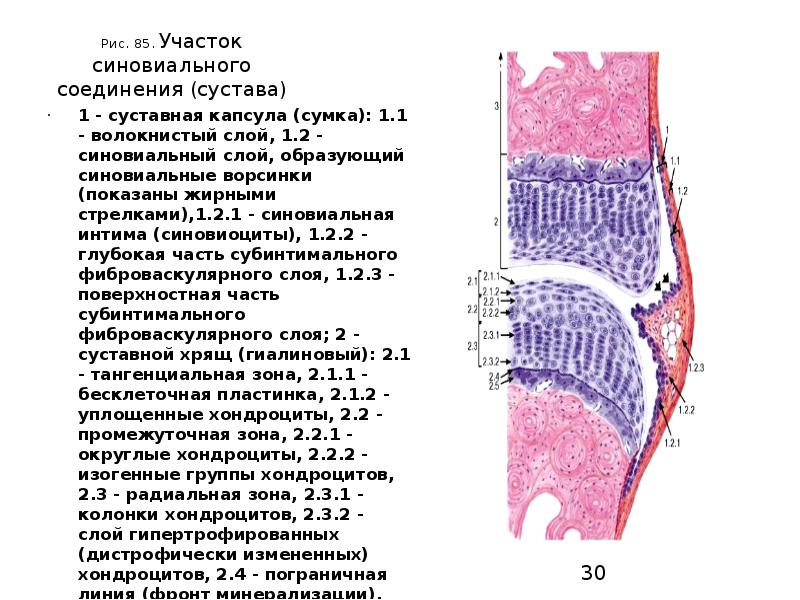

Рис. 85. Участок синовиального соединения (сустава) 1 - суставная капсула (сумка): 1.1 - волокнистый слой, 1.2 - синовиальный слой, образующий синовиальные ворсинки (показаны жирными стрелками),1.2.1 - синовиальная интима (синовиоциты), 1.2.2 - глубокая часть субинтимального фиброваскулярного слоя, 1.2.3 - поверхностная часть субинтимального фиброваскулярного слоя; 2 - суставной хрящ (гиалиновый): 2.1 - тангенциальная зона, 2.1.1 - бесклеточная пластинка, 2.1.2 - уплощенные хондроциты, 2.2 - промежуточная зона, 2.2.1 - округлые хондроциты, 2.2.2 - изогенные группы хондроцитов, 2.3 - радиальная зона, 2.3.1 - колонки хондроцитов, 2.3.2 - слой гипертрофированных (дистрофически измененных) хондроцитов, 2.4 - пограничная линия (фронт минерализации), 2.5 - кальцифицированный гиалиновыйхрящ; 3 - субхондральная костная ткань

Рис. 86. Ультраструктурная организация синовиальных клеток (синовиоцитов) Рисунок с ЭМФ A - синовиоцит A (фагоцитирующая синовиальная клетка); B - синовиоциты В (секреторные синовиальные клетки): 1 - ядро, 2 - цитоплазма: 2.1 - митохондрии, 2.2 - цистерны гранулярной эндоплазматической сети, 2.3 - лизосомы, 2.4 - секреторные гранулы, 2.5 - микроворсинки, 2.6 - цитоплазматический отросток
