Слайды и текст этой презентации
Слайд 1
Описание слайда:
СОСТАВ ЗЕМНОЙ КОРЫ И ЛИТОСФЕРЫ


Слайд 2
Описание слайда:
По данной теме - минералогии выполняются лабораторные работы: «Физико-диагностические свойства минералов» «Важнейшие породообразующие минералы» Ход этих работ описан в файле «Текст практикума, часть 1-ая». Дома Вы можете проверить свойства соли и тех минералов, которые имеются в вашей местности. Приглашаем посетить также Учебный геологический музей ЮУрГУ, кор. 1А(хим. факультет), ауд. 101 Скачать базу данных можно по ссылке: https://cloud.mail.ru/public/LpTt/7JVTkkPnF  Student --studentassusu

Слайд 3
Описание слайда:
1. ХИМИЧЕСКИЙ СОСТАВ ЗЕМНОЙ КОРЫ

Слайд 4
Описание слайда:
Содержание химического элемента в земной коре Кларк(А.Е. Ферсман)

Слайд 5
Описание слайда:

Слайд 6
Описание слайда:
Распространенность химических элементов в земной коре (по порядку уменьшения)

Слайд 7
Описание слайда:
В целом, мы видим: В земной коре установлено около 85 химических элементов таблицы Менделеева. Химические элементы (ХЭ) распределены крайне неравномерно: на долю 8 приходится около 99 %, из которых на долю 2 – более 75%; Все другие ХЭ встречаются в малом количестве – менее тысячных – миллионных %, поэтому и месторождения многих металлов за исключением алюминия и железа очень трудно найти и содержание металлов в рудах будет составлять первые или десятые доли %. ХЭ в земной коре в свободном виде не встречаются, а образуют твердые химические соединения – минералы.

Слайд 8
Описание слайда:
Химические элементы Встречаются в земной коре и недрах Земли в виде природных химических соединения: SiO2, FeS2 и другие – минералов (примитивное понятие). Псевдосталактиты халцедона до 4 см длиной. Старая Ситня, Московская область.

Слайд 9
Описание слайда:
2. Основы минералогии Минералы - составные части горных пород в виде твердых - природных индивидов (кристаллов или зерен ) - определенного химического состава, - упорядоченной внутренней структуры, с характерными химическими и физическими свойствами. Кристаллами принято называть индивиды относительно правильной геометрической формы, напоминающие многогранники, видимые на глаз. Зерны – индивиды мелкие (менее 1 мм) или (и) произвольной неправильной формы.

Слайд 10
Описание слайда:
Что такое минерал Когда геологи используют термин «минерал», они обычно имеют в виду вещества - имеющее естественное происхождение -неорганические твердые -имеющие упорядоченную внутреннюю структуру - с характерным химическим составом - с характерными физическими и химическими свойствами На этой фотографии изображен минерал цитрин. Цитрин – это желтая разновидность кварца, химическая формула которого SiO2.

Слайд 11
Описание слайда:
Кристаллы Граната в форме ромбододекаэдров Альмандин. Мама, Вост. Сибирь, Россия. Кристаллы до 2,5 см. Образцы: Мин. Музей им. А.Е. Ферсмана РАН. (К-4824, К-4825, обмен 2000 г.). Фото: А.А. Евсеев.

Слайд 12
Описание слайда:
Что такое минерал Голубой минерал на этой фотографии – кианит – Al2SiO5

Слайд 13
Описание слайда:
1. Кристалл пирита, 4,5 см. Навахун, Испания. 1. Кристалл пирита, 4,5 см. Навахун, Испания. 2. «Пиритовый доллар» - дисковый сферолит пирита. Диаметр 8 см. Иллинойс, США.

Слайд 14
Описание слайда:
«Минерал – это кристаллическое твердое тело» с закономерным расположением атомов или ионов

Слайд 15
Описание слайда:
Образование любого минерала Можно представить как присоединение химических элементов друг ко другу на минимальное расстояние, которое зависит: от строения атомов, атомных или ионных радиусов химических элементов и типа химических связей

Слайд 16
Описание слайда:
Внутренняя структура минералов Мы можем условно рассматривать ионы в структуре минералов как сферы различного размера. Ионы в противоположными зарядами образуют связи. Формирование внутренней структуры растущих кристаллов минералов зависит от размера ионов, слагающих данный минерал. На этом слайде показаны относительные размеры ионов, слагающих наиболее распространенные минералы. Цифры соответствуют тонному радиусу в Ангстрёмах (Ангстрёмы = 0,00000001 см.

Слайд 17
Описание слайда:
Периодическая система Периодическая система включает все известные химические элементы. Атомный номер химического элемента соответствует числу протонов в ядре атома данного элемента в ядре натрия (Na) 11 протонов, в ядре титана (Ti) 22 протона и т. Д. У всех элементов в первой колонке периодической системы (H, Li, Na, K, Rb, Cs и Fr) есть только один валентный электрон ( т. Е. электрон внешней электронной оболочки). Атомы этих элементов с легкостью отдают этот электрон другим атомам, например атомам галогенных элементов (F, Cl, Br, I и At). В результате между этими атомами образуются ионные химические связи.

Слайд 18
Описание слайда:
2.1. Типы химических связей между атомами Химические связи между атомами возникают, когда электроны одного атома взаимодействуют с электронами и ядром другого атома. Можно сказать, что атомы как бы стремятся заполнить свои внешние электронные оболочки. В атоме гелия (He) внешняя оболочка заполнена, так как атом гелия содержит два электрона, которых достаточно для заполнения К-оболочки. В то же время, внешняя оболочка атома кислорода, для заполнения которой необходимо 8 электронов, содержит только 6 электронов. Таким образом, для заполнения внешней оболочки атома кислорода не хватает двух электронов. Один из способов, с помощью которых атом кислорода может достроить свою внешнюю электронную оболочку, это обобществление электронов, т.е. два электрона становятся общими для двух атомов кислорода. В результате между двумя атомами возникает прочная химическая связь. Связь этого типа называется ковалентной.

Слайд 19
Описание слайда:
Ковалентная связь между атомами углерода в алмазе На этом слайде показана внутренняя структура алмаза. Алмаз состоит только из атомов углерода (С). Каждый атом углерода образует ковалентные связи с четырьмя другими атомами углерода. Ковалентные связи между атомами углерода очень прочные – алмаз является самым твердым минералом в природе.

Слайд 20
Описание слайда:
Ионная связь Атом хлора на этом слайде достраивает свою электронную оболочку другим способом. Хлору (Cl) требуется один электрон, чтобы достроить свою внешнюю электронную оболочку. Атом натрия (Na), наоборот, имеет один «лишний» электрон ( на его внешней оболочке только один электрон, и необходимо ещё 7, чтобы ее достроить). Если атом Cl сближается с атомом Na, он может «отобрать» у Na один электрон. Если это происходит, атом Cl приобретает электрический заряд. Ион хлора имеет символ Cl. Поскольку атом натрия теряет одну частицу с отрицательным зарядом (электрон), он становится положительно заряженным. Символ иона натрия Na. Ионы натрия и хлора, имеющие противоположные по знаку заряды, притягиваются друг к другу. Поэтому когда атом хлора «отбирает» электрон у атома натрия, между ними возникает химическая связь.

Слайд 21
Описание слайда:
Ионная связь Ионные связи достаточно прочные, но не такие прочные как ковалентные связи. Ионные и ковалентные связи наиболее важные типы химических связей между атомами в минералах. Положительно заряженные ионы называются катионами, а отрицательно заряженные – анионами.

Слайд 22
Описание слайда:
Ионная связь На этом слайде изображена структура минерала галита (NaCl). Связанные между собой ионы Na+ и Cl – образуют кубическую структуру. Обратите внимание, что каждый ион Na+ (голубой) окружен 6 ионами Cl – (зеленый) И наоборот, каждый ион Cl – окружен 6 ионами Na+. Структура минерала определяется чередованием положительно и отрицательно заряженных ионов. Силы притяжения между положительно и отрицательно заряженными частицами формируют связи между атомами. Такой тип химических связей называется ионным.

Слайд 23
Описание слайда:
Химические связи в кремнекислородном тетраэдре SiO4 Если атом хлора полностью отбирает электрон у атома натрия, химическая связь между ними является на 100 % ионной. 100% ковалентная связь предполагает, что электроны становятся общими для двух атомов и проводят равное время на электронных оболочках каждого атома. Однако большинство химических связей в минералах является комбинацией ковалентных и ионных связей. Связь между атомами кремния (Si) и кислорода является характерным примером. Атом кислорода «пытается» отнять один электрон у атома кремния. Однако этот электрон по-прежнему проводит на электронной оболочке атома кремния. Поэтому связь между Si и О является на 50% ковалентной.

Слайд 24
Описание слайда:
Химические связи в кремнекислородном тетраэдре SiO4 Хотя, в действительности, связи между атомами в минералах имеют смешанную природу, удобно считать химические связи на 100% ионными. Следующие слайды рассказывают, как связи между положительно и отрицательно заряженными частицами определяют внутреннюю структуру минералов.

Слайд 25
Описание слайда:
Другие типы химических связей Металлическая связь характерна для атомов металлов, которые имеют тенденцию легко расставаться с электронами внешней оболочки. Свободные электроны становятся общими для всех ионов в структуре металла. Минералы с металлическими связями являются хорошими проводниками и имеют металлический блеск. Пирит, показанный на этом слайде, состоит из атомов железа (Fe) и серы (S).Для атомов в структуре пирита характерен металлический тип связи.

Слайд 26
Описание слайда:
Другие типы химических связей Ван дер Ваальсовы связи это слабые химические связи, которые возникают между электрически нейтральными частицами. Минералы, в которых атомы связаны Ван дер Ваальсовыми связями, обычно отличаются низкой твердостью. Графит состоит из атомов углерода, которые образуют плоскостные структуры с прочными ковалентными связями. Однако, индивидуальные плоские слои атомов углерода связаны между собой слабыми Ван дер Ваальсовыми связями. Благодаря этому, графит очень мягкий минерал.

Слайд 27
Описание слайда:
Другие типы химических связей Водородные связи это слабые связи, возникающие в некоторых соединениях, где есть атомы водорода. Молекулы, внутри которых атомы связаны прочной ковалентной связью, могут образовывать с другими молекулами воды водородные связи. Водородные связи образуются потому, что внутренние связи в молекуле воды не являются на 1000% ковалентными, общие электроны более тяготеют к ядру атома кислорода, чем к ядрам атома водорода. Поэтому вокруг ядер атомов водорода образуется слабый положительный заряд, а вокруг ядра кислорода – отрицательный. Положительно заряженная часть одной молекулы воды притягивается к отрицательно заряженной части другой молекулы – между ними возникает водородная связь.

Слайд 28
Описание слайда:
Куб Во время роста кристаллов ионы, слагающие минерал, стремятся заполнить пространство наиболее экономичным образом, то есть расположиться ближе друг к другу. Если катионы и анионы имеют примерно одинаковый радиус, они образуют структуру, показанную на этом слайде. Обратите внимание, что синий ион в центре окружен 8 красными ионами.

Слайд 29
Описание слайда:
Октаэдр Ионный радиус Na+ равен 0.99 и сильно отличается от ионного радиуса Cl- равного 1.81 Ангстрёма. В минерале галите (NaCl) атомы хлора и натрия образуют структуру, показанную на этом слайде. Обратите внимание, что маленький ион натрия окружен 6 ионами хлора. Такая структура называется октаэдром.

Слайд 30
Описание слайда:
Тетраэдр Радиус иона кислорода О2- в 5 раз больше ионного радиуса кремния Si4+. Когда размеры ионов отличаются так сильно, они образуют структуру, которая называется тетраэдром. Маленький ион Si4+ окружен 4 ионами О2-.

Слайд 31
Описание слайда:
Октаэдр и тетраэдр Эта анимация показывает, как октаэдрическая и тетраэдрическая структуры иллюстрируются с помощью геометрических фигур. Соответствующие геометрические фигуры, показанные синим, называются октаэдр (слева) и тетраэдр (справа).

Слайд 32
Описание слайда:
2.2. Внутренняя структура и форма кристаллов Форма кристаллов минерала определяется его внутренней структурой. При формировании кристалла галита ионы Na+ и Cl- образуют кубическую структуру. Каждый ион Na+ окружен 6 ионами Cl- , поэтому позиция, которую занимает натрий называется октаэдрической. Размеры кубических кристаллов галита на этой фотографии 1-2 мм. Каждый кристалл построен из миллионов ионов Na+ и Cl- , образующих кубическую структуру, показанную на этом слайде.

Слайд 33
Описание слайда:
Внутренняя структура и форма кристаллов Минералы пирит (FeS2) и галенит (PbS) также имеют кубическую структуру.

Слайд 34
Описание слайда:
Основной структуры минерала кварца являются кремнекислородные тетраэдры SiO4. В структуре кварца каждый тетраэдр образует связи с 4 другими тетраэдрами, в результате чего формируется трехмерная структура. Обычно кристаллы кварца имеют форму гексагональных призм, что обусловлено его внутренней структурой. Основной структуры минерала кварца являются кремнекислородные тетраэдры SiO4. В структуре кварца каждый тетраэдр образует связи с 4 другими тетраэдрами, в результате чего формируется трехмерная структура. Обычно кристаллы кварца имеют форму гексагональных призм, что обусловлено его внутренней структурой.

Слайд 35
Описание слайда:
На этих фотографиях кристаллы некоторых других минералов. Форма кристаллов минерала зависит от его внутренней структуры. На этих фотографиях кристаллы некоторых других минералов. Форма кристаллов минерала зависит от его внутренней структуры.

Слайд 36
Описание слайда:

Слайд 37
Описание слайда:
Минералы, имеющие одинаковый химический состав, но разную структуру называются полиморфными разновидностями, Минералы, имеющие одинаковый химический состав, но разную структуру называются полиморфными разновидностями, а сама способность одних и тех же химических соединений образовывать кристаллы с различной внутренней структурой – полиморфизмом. Графит и алмаз являются полиморфными разновидностями углерода. В структуре алмаза атомы С связаны прочными ковалентными связями и образуют трехмерный каркас→ алмаз является самым твердым минералом в природе. В структуре графита атомы С образуют плоскостные структуры с прочными ковалентными связями. Однако, отдельные плоские слои атомов С связаны между слабыми Ван дер Ваальсовыми связями→ графит мягкий минерал.

Слайд 38
Описание слайда:
Полиморфизм Это явление кристаллизации химических соединений одного состава с образованием различных кристаллических структур и морфологий. Примеры полиморфных разновидностей (модификаций): С в виде графита и алмаза; СаСО3 – кальцита и арагонита.

Слайд 39
Описание слайда:
Графит, плотность которого 2,1 г/см3, стабилен до глубин порядка 50-60 км. Если кристалл графита поместить на большую глубину, давление повышается настолько, что структура графита становится неустойчивой, и атомы углерода образуют новую структуру с более плотной упаковкой – структуру алмаза. Плотность алмаза 3,5 г/см3. Графит, плотность которого 2,1 г/см3, стабилен до глубин порядка 50-60 км. Если кристалл графита поместить на большую глубину, давление повышается настолько, что структура графита становится неустойчивой, и атомы углерода образуют новую структуру с более плотной упаковкой – структуру алмаза. Плотность алмаза 3,5 г/см3.

Слайд 40
Описание слайда:
Красная точка показывает рост давления и температуры в горных породах по мере их погружения на большие глубины. Если в породе первоначально присутствовал графит, когда красная точка пересекает линию, разделяющую поля стабильности графита и алмаза, структура графита становится неустойчивой и образуется алмаз. Красная точка показывает рост давления и температуры в горных породах по мере их погружения на большие глубины. Если в породе первоначально присутствовал графит, когда красная точка пересекает линию, разделяющую поля стабильности графита и алмаза, структура графита становится неустойчивой и образуется алмаз.

Слайд 41
Описание слайда:
2.4. Изоморфизм Это способность химических элементов замещать друг друга в кристаллической решетке минерала в ограниченном количестве (несовершенный) или от 0 до 100% (совершенный). Это способность отражается на оптических свойствах минералов: цвет, преломление света и др.

Слайд 42
Описание слайда:
На этом рисунке показаны размеры ионов, которые слагают наиболее распространенные породообразующие минералы. Цифрами обозначен радиус ионов в Ангстрёмах (1 Ангстрём = 0.00000001см). Ионы Fe2+ и Mg2+ имеют одинаковый заряд. Кроме того, их ионные радиусы также близки. Благодаря этому сходству, Fe2+ и Mg2+ сходным образом участвуют в геохимических процессах. Если какой-либо минерал содержит Fe2+, в его структуре с большой вероятностью будет участвовать также некоторое количество ионов Mg2+. Оба иона занимают одинаковые позиции в структуре минералов. В минералогии принято говорить, что эти ионы могут замещать друг друга. Замещение одних атомов или их соединений в структуре минералов другими называется изоморфизмом. Таблица также показывает, что Na и K имеют одинаковый заряд и относительно близкие ионные радиусы. Na и К также могут замещать друг друга в структуре некоторых минералов. На этом рисунке показаны размеры ионов, которые слагают наиболее распространенные породообразующие минералы. Цифрами обозначен радиус ионов в Ангстрёмах (1 Ангстрём = 0.00000001см). Ионы Fe2+ и Mg2+ имеют одинаковый заряд. Кроме того, их ионные радиусы также близки. Благодаря этому сходству, Fe2+ и Mg2+ сходным образом участвуют в геохимических процессах. Если какой-либо минерал содержит Fe2+, в его структуре с большой вероятностью будет участвовать также некоторое количество ионов Mg2+. Оба иона занимают одинаковые позиции в структуре минералов. В минералогии принято говорить, что эти ионы могут замещать друг друга. Замещение одних атомов или их соединений в структуре минералов другими называется изоморфизмом. Таблица также показывает, что Na и K имеют одинаковый заряд и относительно близкие ионные радиусы. Na и К также могут замещать друг друга в структуре некоторых минералов.

Слайд 43
Описание слайда:
Примеры изоморфизма

Слайд 44
Описание слайда:
Na+ и К+ имеют одинаковый заряд (+1) и относительно крупные размеры. Na+ и К+ могут замещать друг друга в структуре некоторых минералов. Формула полевого шпата микроклина KAlSi3O8. Если кристаллизация микроклина происходила в присутствии богатого натрием флюида, часть ионов К+ в структуре этого минерала могла замещаться ионами Na+. Чисто натровая разновидность щелочного полевого шпата называется альбитом (Na AlSi3O8). Na+ и К+ имеют одинаковый заряд (+1) и относительно крупные размеры. Na+ и К+ могут замещать друг друга в структуре некоторых минералов. Формула полевого шпата микроклина KAlSi3O8. Если кристаллизация микроклина происходила в присутствии богатого натрием флюида, часть ионов К+ в структуре этого минерала могла замещаться ионами Na+. Чисто натровая разновидность щелочного полевого шпата называется альбитом (Na AlSi3O8).

Слайд 45
Описание слайда:
Ионы Fe2+ и Mg2+ имеют одинаковый заряд и близкие размеры, поэтому они могут замещать друг друга в структуре некоторых минералов. Тремолит, в котором почти нет железа, образуется в бедных железом породах. Если кристалл тремолита взаимодействует с богатым железом флюидом, содержание железа в тремолите может увеличиваться. В ходе этого процесса происходит изоморфное замещение атомов магния атомами железа, и тремолит превращается в актинолит. Ионы Fe2+ и Mg2+ имеют одинаковый заряд и близкие размеры, поэтому они могут замещать друг друга в структуре некоторых минералов. Тремолит, в котором почти нет железа, образуется в бедных железом породах. Если кристалл тремолита взаимодействует с богатым железом флюидом, содержание железа в тремолите может увеличиваться. В ходе этого процесса происходит изоморфное замещение атомов магния атомами железа, и тремолит превращается в актинолит.

Слайд 46
Описание слайда:
На этом рисунке показана модель структуры минерала диопсида Ca MgSi2O6, который относится к группе пироксенов. Кремнекислородные тетраэдры SiO4 показаны на этом рисунке синим цветом, ионы Ca2+ желтым, а ионы Fe2+ темно-красным. Анимация показывает, как три иона Mg 2+ замещаются ионами Fe 2+ (голубые). В результате содержание Fe в минерале увеличивается. На этом рисунке показана модель структуры минерала диопсида Ca MgSi2O6, который относится к группе пироксенов. Кремнекислородные тетраэдры SiO4 показаны на этом рисунке синим цветом, ионы Ca2+ желтым, а ионы Fe2+ темно-красным. Анимация показывает, как три иона Mg 2+ замещаются ионами Fe 2+ (голубые). В результате содержание Fe в минерале увеличивается.

Слайд 47
Описание слайда:
3. Классификация минералов В земной коре (природе) зарегистрировано около 4800 минеральных видов, включая полиморфные типы. Мы изучим только ~ 20 породообразующих минералов – слагающие большую часть горных пород

Слайд 48
Описание слайда:
Классификации минералов - инструмент систематизации минералов , результатом применения которого является – распределение множества минералов на группы по какому-либо признаку – свойству.

Слайд 49
Описание слайда:
Первые классификации минералов: (18 век) по цвету по форме кристаллов по твердости (шкала Мооса, которую до сих пор используют для определения относительной твердости минералов) Актинолит-биссолит, поле ок. 4 см. Дашкесан, Азербайджан.

Слайд 50
Описание слайда:
Классификации минералов (19 век): По химическому составу – по преобладающему элементу (минералы вольфрама, минералы бериллия, др.) По кристаллографическому признаку – например, имеющие кубическую форму кристаллов (в результате пирит (FeS2) и галит (NaCl) попадали в одну группу кубических минералов) По генетическому признаку – по происхождению, объединяются в одну группу минералы вулканов, минералы гидротермальных жил и минералы осадочного происхождения и т.п. Одни и те же минералы часто оказываются в разных классах. Выделяются типоморфные минералы, имеющие определенный генезис, например: нефелин, лабрадор – только магматического генезиса, серпентин - метаморфический

Слайд 51
Описание слайда:
Современная кристаллохимическая классификация минералов опирается на 2 принципа: сходство химического состава –ведущий признак (№1), по которому выделяют классы минералов; сходство кристаллической структуры – признак №2 – подклассы минералов

Слайд 52
Описание слайда:

Слайд 53
Описание слайда:
Учитывая ХС земной коры, мы видим, что среди минералов преобладают классы силикатов, которые составляют примерно 75% массы и 25 % (- около 1000 минералов) от общего количества видов. в основе силикатов лежат кремнекислородные тетраэдры – группировки SiO4, которые соединяются друг с другом, а также с катионами натрия , калия, кальция, магния и другими по разному, в результате чего выделяют подклассы силикатов; На 2-ом месте по распространенности находятся оксиды и гидроксиды, к которым относят и кварц - SiO2 (кварц можно отнести и к простым силикатам, без катионов, а из одних кремнекислородных тетраэдров). Поэтому силикаты и оксиды – важнейшие породообразующие минералы, которые чаще всего мы видим в горных породах.

Слайд 54
Описание слайда:
Для элемента – кислород и кремний – составляют более 70% массы земной коры. Это предполагает , что Si и O являются важными составляющими наиболее распространенных породообразующих минералов. Кремний в природных соединениях обычно связан с 4 атомами кислорода, которые образуют кремнекислородный тетраэдр SiO4, показанный на этом слайде. Кислород может также занимать другие структурные позиции, однако его участие в кремнекислородных тетраэдрах SiO4 является очень важным. Кремнекислородные тетраэдры SiO4 являются основой структуры минералов из группы силикатов (куда входят многие породообразующие минералы). Тетраэдры SiO4могут занимать в структуре силикатов изолированное положение, или могут быть связаны с другими тетраэдрами с образованием колец, цепочек, бесконечных плоских сеток и трехмерных каркасов, состоящих из тетраэдров. Для элемента – кислород и кремний – составляют более 70% массы земной коры. Это предполагает , что Si и O являются важными составляющими наиболее распространенных породообразующих минералов. Кремний в природных соединениях обычно связан с 4 атомами кислорода, которые образуют кремнекислородный тетраэдр SiO4, показанный на этом слайде. Кислород может также занимать другие структурные позиции, однако его участие в кремнекислородных тетраэдрах SiO4 является очень важным. Кремнекислородные тетраэдры SiO4 являются основой структуры минералов из группы силикатов (куда входят многие породообразующие минералы). Тетраэдры SiO4могут занимать в структуре силикатов изолированное положение, или могут быть связаны с другими тетраэдрами с образованием колец, цепочек, бесконечных плоских сеток и трехмерных каркасов, состоящих из тетраэдров.

Слайд 55
Описание слайда:
На этом слайде показано объединение двух SiO4 тетраэдров за счет общего атома кислорода. Электрически нейтральному атому кислорода нужно два электрона, чтобы заполнить внешнюю электронную оболочку. Поэтому кислород охотно образует ковалентные связи с двумя соседними атомами кремния. На этом слайде показано объединение двух SiO4 тетраэдров за счет общего атома кислорода. Электрически нейтральному атому кислорода нужно два электрона, чтобы заполнить внешнюю электронную оболочку. Поэтому кислород охотно образует ковалентные связи с двумя соседними атомами кремния.

Слайд 56
Описание слайда:
Этот рисунок показывает объединение кремнекислородных тетраэдров в бесконечные цепочки двумя разными способами. Каждый тетраэдр связан с двумя другими посредством общи атомов кислорода. Этот рисунок показывает объединение кремнекислородных тетраэдров в бесконечные цепочки двумя разными способами. Каждый тетраэдр связан с двумя другими посредством общи атомов кислорода.

Слайд 57
Описание слайда:
В зависимости от того, как связаны между собой кремнекислородные тетраэдры, в минералах из группы силикатов и алюмосиликатов выделяются следующие структурные группы. Силикаты, в структуре которых кремнекислородные тетраэдры изолированы друг от друга, называются островными силикатами или ортосиликатами. Силикаты, в структуре которых кремнекислородные тетраэдры образуют кольца, называются кольцевыми. Силикаты, в структуре которых кремнекислородные тетраэдры образуют цепочки, называются цепочечными. В зависимости от того, как связаны между собой кремнекислородные тетраэдры, в минералах из группы силикатов и алюмосиликатов выделяются следующие структурные группы. Силикаты, в структуре которых кремнекислородные тетраэдры изолированы друг от друга, называются островными силикатами или ортосиликатами. Силикаты, в структуре которых кремнекислородные тетраэдры образуют кольца, называются кольцевыми. Силикаты, в структуре которых кремнекислородные тетраэдры образуют цепочки, называются цепочечными.

Слайд 58
Описание слайда:
К островным или ортосиликатам относятся несколько минералов и минеральных групп. В структуре островных силикатов кремнекислородные тетраэдры SiO4 изолированы друг от друга. На этих фотографиях показаны минералы гроссуляр Ca3Al2(SiO4 )3 ZrSiO4 . К островным или ортосиликатам относятся несколько минералов и минеральных групп. В структуре островных силикатов кремнекислородные тетраэдры SiO4 изолированы друг от друга. На этих фотографиях показаны минералы гроссуляр Ca3Al2(SiO4 )3 ZrSiO4 .

Слайд 59
Описание слайда:
Оливин и кианит также относятся к ортосиликатам. Формула оливина (Mg, Fe)2SiO4, а формула кианита Al2SiO3. Оливин и кианит также относятся к ортосиликатам. Формула оливина (Mg, Fe)2SiO4, а формула кианита Al2SiO3.

Слайд 60
Описание слайда:
В структуре островных силикатов кремнекислородные тетраэдры SiO4 изолированы друг от друга. Формула оливина, который относится к островным силикатам (Mg, Fe)2SiO4. Чтобы нейтрализовать отрицательные заряды кремнекислородных тетраэдров SiO4 (каждый из которых имеет заряд 4-), в структуре оливина на каждый кремнекислородный тетраэдр приходится два иона Mg2+ или Fe 2+. В структуре островных силикатов кремнекислородные тетраэдры SiO4 изолированы друг от друга. Формула оливина, который относится к островным силикатам (Mg, Fe)2SiO4. Чтобы нейтрализовать отрицательные заряды кремнекислородных тетраэдров SiO4 (каждый из которых имеет заряд 4-), в структуре оливина на каждый кремнекислородный тетраэдр приходится два иона Mg2+ или Fe 2+.

Слайд 61
Описание слайда:
В структуре оливина между ионами Mg2+ и Fe 2+ и кремнекислородными тетраэдрами возникают ионные связи. Эти связи характеризуются одинаковой прочностью во всех направлениях, то есть в структуре оливина отсутствуют такие плоскости, в пределах которых связи были бы менее прочными. Если кристалл оливина расколоть геологическим молотком, то поверхность раскола будет иметь случайную (незакономерную) форму. Излом оливина напоминает излом стекла или керамики. Такой тип излома называется раковистым. На фотографии справа изображен раковистым излом вулканического стекла. В структуре оливина между ионами Mg2+ и Fe 2+ и кремнекислородными тетраэдрами возникают ионные связи. Эти связи характеризуются одинаковой прочностью во всех направлениях, то есть в структуре оливина отсутствуют такие плоскости, в пределах которых связи были бы менее прочными. Если кристалл оливина расколоть геологическим молотком, то поверхность раскола будет иметь случайную (незакономерную) форму. Излом оливина напоминает излом стекла или керамики. Такой тип излома называется раковистым. На фотографии справа изображен раковистым излом вулканического стекла.

Слайд 62
Описание слайда:
Цепочка на этом слайде содержит 18 ионов О2. Вы наверное уже сосчитали, что она также содержит шесть ионов Si4+. Таким образом, отношение Si : O = 1:3. На каждый атом кремния приходится 3 атома кислорода, и ее структура может быть записана как (SiO3) -2 . Лента, показанная на этом слайде, содержит 33 иона О и 12 ионов Si. Таким образом, отношение Si4- : O2- = 4:11. В структуре ленты на 4 атома кремния приходится 11 атомов кислорода, и ее общий заряд -6. Таким образом, и цепочки и ленты кремнекислородных тетраэдров имеют некомпенсированный отрицательный заряд. Цепочка на этом слайде содержит 18 ионов О2. Вы наверное уже сосчитали, что она также содержит шесть ионов Si4+. Таким образом, отношение Si : O = 1:3. На каждый атом кремния приходится 3 атома кислорода, и ее структура может быть записана как (SiO3) -2 . Лента, показанная на этом слайде, содержит 33 иона О и 12 ионов Si. Таким образом, отношение Si4- : O2- = 4:11. В структуре ленты на 4 атома кремния приходится 11 атомов кислорода, и ее общий заряд -6. Таким образом, и цепочки и ленты кремнекислородных тетраэдров имеют некомпенсированный отрицательный заряд.

Слайд 63
Описание слайда:
Каждая цепочка имеет отрицательный заряд: Каждая цепочка имеет отрицательный заряд: 6Si4+ + 18O 2+ = -12 Этот отрицательный заряд нейтрализуется за счет присоединения катионов. В результате образуются прочные ионные связи между отрицательно заряженными цепочками тетраэдров SiO4+ и положительно заряженными катионами. В структуре минералов не может быть некомпенсированных электрических зарядов. Поэтому наряду с цепочками и лентами тетраэдров SiO4 в структуру минералов входят также катионы. Катионы нейтрализуют отрицательный заряд кремнекислородных тетраэдров и объединяют ленты и цепочки в общую структуру за счет образования прочных ионных связей.

Слайд 64
Описание слайда:

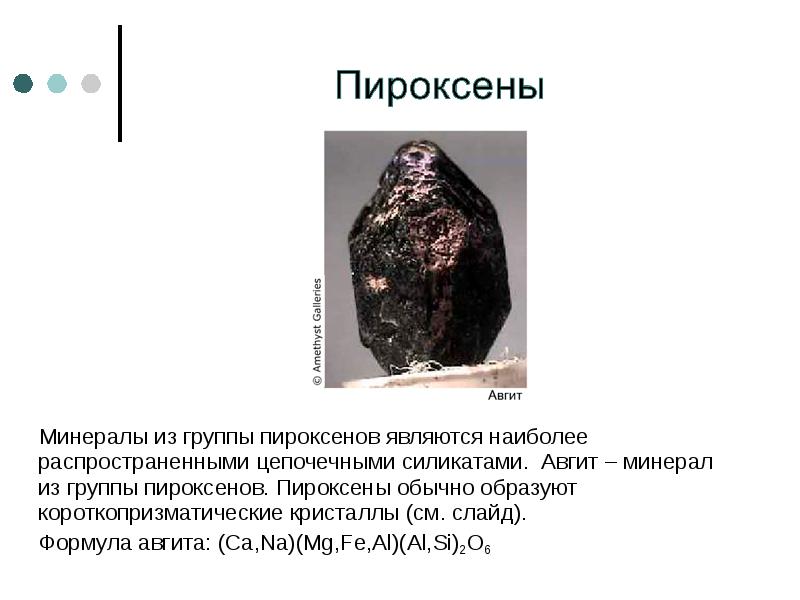

Минералы из группы пироксенов являются наиболее распространенными цепочечными силикатами. Авгит – минерал из группы пироксенов. Пироксены обычно образуют короткопризматические кристаллы (см. слайд). Минералы из группы пироксенов являются наиболее распространенными цепочечными силикатами. Авгит – минерал из группы пироксенов. Пироксены обычно образуют короткопризматические кристаллы (см. слайд). Формула авгита: (Ca,Na)(Mg,Fe,Al)(Al,Si)2O6

Слайд 65
Описание слайда:
Другой минерал из группы пироксенов – диопсид. Формула диопсида CaMgSi2O6. В структуре диопсида нет атомов железа. Поэтому диопсид имеет светлую окраску. Цвет многих минералов зависит от присутствия железа. Богатые железом минералы имеют темную окраску, а бедные – светлую. Другой минерал из группы пироксенов – диопсид. Формула диопсида CaMgSi2O6. В структуре диопсида нет атомов железа. Поэтому диопсид имеет светлую окраску. Цвет многих минералов зависит от присутствия железа. Богатые железом минералы имеют темную окраску, а бедные – светлую.

Слайд 66
Описание слайда:
Геденбергит, который также относится к пироксенам, темно-зеленого цвета. Темная окраска определяется присутствием железа. Формула геденбергита: CaFeSi2O6 Геденбергит, который также относится к пироксенам, темно-зеленого цвета. Темная окраска определяется присутствием железа. Формула геденбергита: CaFeSi2O6

Слайд 67
Описание слайда:
Слева на этом слайде изображена структура пироксена в разрезе, плоскость которого проходит параллельно удлинению цепочек кремнекислородных тетраэдров. Направо изображен разрез перпендикулярно удлинению цепочек. Отрицательно заряженные цепочки связаны друг с другом за счет положительно заряженных катионов. Слева на этом слайде изображена структура пироксена в разрезе, плоскость которого проходит параллельно удлинению цепочек кремнекислородных тетраэдров. Направо изображен разрез перпендикулярно удлинению цепочек. Отрицательно заряженные цепочки связаны друг с другом за счет положительно заряженных катионов.

Слайд 68
Описание слайда:
На этом слайде изображена структура пироксена в сечении перпендикулярном к удлинению цепочек SiО4. Если кристалл пироксена деформируется (например, при ударе молотком) наиболее слабые химические связи нарушаются первыми. Наиболее слабые химические связи в структуре пироксен это ионные связи между отрицательно заряженными цепочками кремнекислородных тетраэдров и положительно заряженными катионами металлов. Поэтому при ударе кристалл пироксена раскалывается вдоль двух плоскостей параллельных удлинению цепочек SiO4. Угол между плоскостями спайности близок к 90°. На этом слайде изображена структура пироксена в сечении перпендикулярном к удлинению цепочек SiО4. Если кристалл пироксена деформируется (например, при ударе молотком) наиболее слабые химические связи нарушаются первыми. Наиболее слабые химические связи в структуре пироксен это ионные связи между отрицательно заряженными цепочками кремнекислородных тетраэдров и положительно заряженными катионами металлов. Поэтому при ударе кристалл пироксена раскалывается вдоль двух плоскостей параллельных удлинению цепочек SiO4. Угол между плоскостями спайности близок к 90°.

Слайд 69
Описание слайда:
Спайность используется при определении минералов. На этой фотографии показана спайность в двух направлениях в кристалле пироксена - авгита. Угол между плоскостями спайности близок к 90°. Спайность используется при определении минералов. На этой фотографии показана спайность в двух направлениях в кристалле пироксена - авгита. Угол между плоскостями спайности близок к 90°.

Слайд 70
Описание слайда:
Минералы из группы амфиболов являются ленточными силикатами. В этой структуре соотношение Si4+ и O2- 4:11. На этом слайде показано сечение структуры амфибола параллельно удлинению лент кремнекислородных тетраэдров. Минералы из группы амфиболов являются ленточными силикатами. В этой структуре соотношение Si4+ и O2- 4:11. На этом слайде показано сечение структуры амфибола параллельно удлинению лент кремнекислородных тетраэдров.

Слайд 71
Описание слайда:
Тремолит и актинолит относятся к группе амфиболов. Формула тремолита: Ca2Mg5Si8O22(OH) 2. Тремолит и актинолит относятся к группе амфиболов. Формула тремолита: Ca2Mg5Si8O22(OH) 2. Актинолит имеет сходную формулу, однако в его структуре есть железо и несколько меньше магния. Поэтому актинолит имеет более темную окраску чем тремолит. Формула актинолита: Ca2 (Mg, Fe)5Si8O22(OH) 2.

Слайд 72
Описание слайда:
На фотографии слева кристалл роговой обманки из группы амфиболов, формула которой: Ca2 (Mg, Fe, Al)5Si8O22(OH) 2. На фото справа горная порода, сложенная светлыми зернами плагиоклаза, который относится к группе полевых шпатов, и черными зернами роговой обманки. Роговая обманка наиболее распространенный темноцветный минерал в земной коре. В структуру амфиболов могут входить разные химические элементы, включая K, Na, Ca, Fe, Mg, Si и O. Кроме того, амфиболы содержат ионы OH. При их нагревании кристаллы теряют воду, которая содержится в их структуре. На фотографии слева кристалл роговой обманки из группы амфиболов, формула которой: Ca2 (Mg, Fe, Al)5Si8O22(OH) 2. На фото справа горная порода, сложенная светлыми зернами плагиоклаза, который относится к группе полевых шпатов, и черными зернами роговой обманки. Роговая обманка наиболее распространенный темноцветный минерал в земной коре. В структуру амфиболов могут входить разные химические элементы, включая K, Na, Ca, Fe, Mg, Si и O. Кроме того, амфиболы содержат ионы OH. При их нагревании кристаллы теряют воду, которая содержится в их структуре.

Слайд 73
Описание слайда:
На левом рисунке разрез структуры амфибола параллельно удлинению лент кремнекислородных тетраэдров, а на правом – перпендикулярно удлинению. На правом рисунке каждая лента в разрезе состоит из 4 связанных тетраэдров SiO4 (темно-синие). Катионы могут занимать различные позиции в структуре амфиболов. Fe и Mg обычно находятся в центре синих и оранжевых октаэдров. Желтым цветом показана позиция катионов Ca, а темно-красным – позиция Na и K. Бирюзовые сферы показывают структурную показывают структурную позицию ионов OH. На левом рисунке разрез структуры амфибола параллельно удлинению лент кремнекислородных тетраэдров, а на правом – перпендикулярно удлинению. На правом рисунке каждая лента в разрезе состоит из 4 связанных тетраэдров SiO4 (темно-синие). Катионы могут занимать различные позиции в структуре амфиболов. Fe и Mg обычно находятся в центре синих и оранжевых октаэдров. Желтым цветом показана позиция катионов Ca, а темно-красным – позиция Na и K. Бирюзовые сферы показывают структурную показывают структурную позицию ионов OH.

Слайд 74
Описание слайда:
Левый рисунок показывает разрез структуры амфибола перпендикулярно удлинению лент кремнекислородных тетраэдров. Также как и в кристалле пироксена, при деформации амфибола наиболее слабые химические связи нарушаются первыми. Для амфиболов характерна спайность в двух направлениях. Углы между плоскостями спайности 60 и 120 (правый рисунок). Левый рисунок показывает разрез структуры амфибола перпендикулярно удлинению лент кремнекислородных тетраэдров. Также как и в кристалле пироксена, при деформации амфибола наиболее слабые химические связи нарушаются первыми. Для амфиболов характерна спайность в двух направлениях. Углы между плоскостями спайности 60 и 120 (правый рисунок).

Слайд 75
Описание слайда:

Слайд 76
Описание слайда:

Слайд 77
Описание слайда:

Слайд 78
Описание слайда:

Слайд 79
Описание слайда:

Слайд 80
Описание слайда:

Слайд 81
Описание слайда:

Слайд 82
Описание слайда:

Слайд 83
Описание слайда:

Слайд 84
Описание слайда:

Слайд 85
Описание слайда:

Слайд 86
Описание слайда:

Слайд 87
Описание слайда:

Слайд 88
Описание слайда:

Слайд 89
Описание слайда:
Оксиды

Слайд 90
Описание слайда:

Слайд 91
Описание слайда:

Слайд 92
Описание слайда:

Слайд 93
Описание слайда:

Слайд 94
Описание слайда:

Слайд 95
Описание слайда:

Слайд 96
Описание слайда:
Карбонаты

Слайд 97
Описание слайда:
Кристаллы Кальцита, до 3,5 см – агрегат – сростки, Ущ. Лухумисцкали, Грузия

Слайд 98
Описание слайда:
Сульфаты

Слайд 99
Описание слайда:
Сульфиды

Слайд 100
Описание слайда:
Фосфаты

Слайд 101
Описание слайда:
Современная минералогия Твердые природные соединения (вещества) аморфного, т.е. не упорядоченного строения- без кристаллической решетки, - минералоиды (сотни видов, характерны для приповерхностной части земной коры) Опал (SiO2хН2О ) – аморфный

Слайд 102
Описание слайда:

Слайд 103
Описание слайда:

Слайд 104
Описание слайда:

Слайд 105
Описание слайда:

Слайд 106
Описание слайда:

Слайд 107
Описание слайда:
Спайность

Слайд 108
Описание слайда:
Излом

Слайд 109
Описание слайда:
Цвет

Слайд 110
Описание слайда:
Цвет

Слайд 111
Описание слайда:

Слайд 112
Описание слайда:
Габитус кристаллов

Слайд 113
Описание слайда:

Слайд 114
Описание слайда:
Растворимость

Слайд 115
Описание слайда:

Слайд 116
Описание слайда:

Слайд 117
Описание слайда:

Слайд 118
Описание слайда:

Слайд 119
Описание слайда:

Слайд 120
Описание слайда:
Минералы под микроскопом Электронный микроскоп используется для изучения очень мелких зерен минералов. Многие электронные микроскопы оборудованы детекторами, которые позволяют анализировать химический состав минералов.

Слайд 121
Описание слайда:
5. Генезис – происхождение, минералов : Магматическое (вулканическое) – из магм при Т более 800 до 1300 град., и связанное с ним – пегматитовое, скарновые, гидротермальное (в недрах при Т 700 – 150 град.С); Осадочное – близи поверхности до глубин 5 – 10 км из насыщенных вод-растворов, за счет жизнедеятельности и отмирания организмов; Метаморфическое – в недрах при высоких Т (более 150 град) и высоком давлении, особенно вдоль зон глубинных разломов – зон, где были землетрясения


Скачать презентацию на тему Состав земной коры и литосферы можно ниже:

Похожие презентации
