НАСОСЫ

Насос – гидравлическая машина, преобразующая механическую энергию приводного двигателя в энергию потока жидкости Поток жидкой среды в насосе создается в результате силового воздействия на жидкость в проточной камере или в рабочей камере насоса. По виду рабочей камеры и сообщения ее со входом и выходом насоса различают насосы динамические и объемные.

Классификация насосов Объемные - Ротационные (винтовые, водокольцевые, шестеренчатые) - Плунжерные/ поршневые

Объемные насосы К объемным насосам с возвратно-поступательным движением рабочего органа относятся поршневые, плунжерные. С вращательным движением рабочего органа – ротационные (винтовые, шестеренчатые). Принцип действия объемных насосов состоит в вытеснении некоторого количества жидкости из рабочего объема машины. Энергия жидкости в них повышается в результате увеличения давления. В объемных насосах подача (производительность) не зависит от напора. Объемные насосы являются самовсасывающими в отличие от динамических насосов. Их используют для перекачивания высоковязких жидкостей, жидкостей с большим содержанием газов и плохо текучих продуктов.

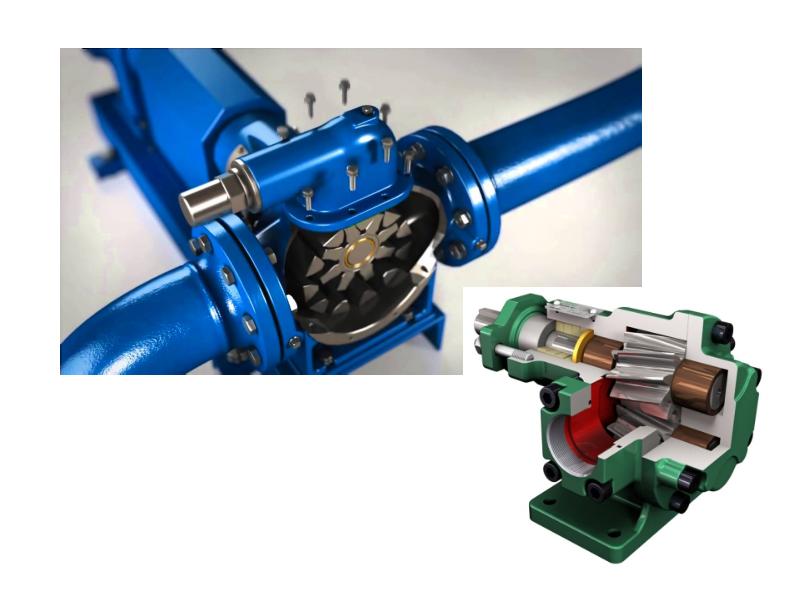

Шестеренные насосы Схемы шестеренных насосов: а - с внешним зацеплением; б - с внутренним зацеплением; в - трехшестеренный

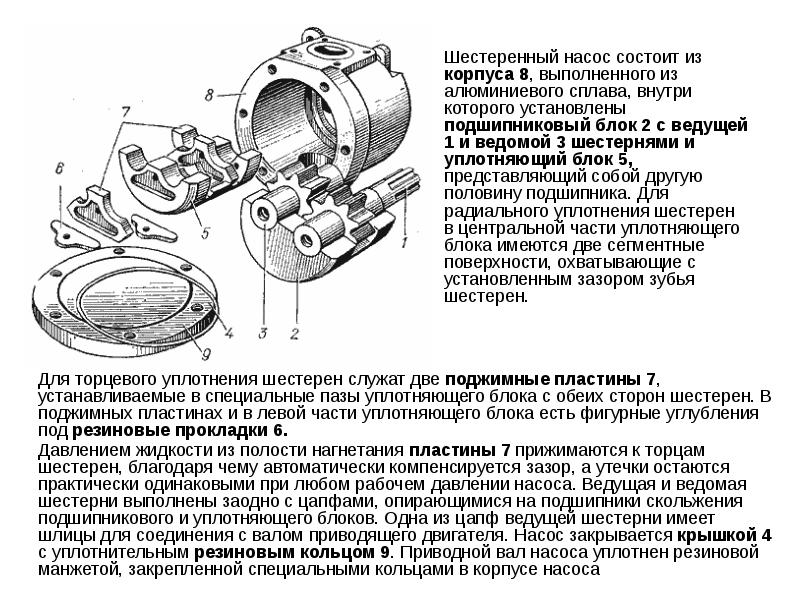

Для торцевого уплотнения шестерен служат две поджимные пластины 7, устанавливаемые в специальные пазы уплотняющего блока с обеих сторон шестерен. В поджимных пластинах и в левой части уплотняющего блока есть фигурные углубления под резиновые прокладки 6. Для торцевого уплотнения шестерен служат две поджимные пластины 7, устанавливаемые в специальные пазы уплотняющего блока с обеих сторон шестерен. В поджимных пластинах и в левой части уплотняющего блока есть фигурные углубления под резиновые прокладки 6. Давлением жидкости из полости нагнетания пластины 7 прижимаются к торцам шестерен, благодаря чему автоматически компенсируется зазор, а утечки остаются практически одинаковыми при любом рабочем давлении насоса. Ведущая и ведомая шестерни выполнены заодно с цапфами, опирающимися на подшипники скольжения подшипникового и уплотняющего блоков. Одна из цапф ведущей шестерни имеет шлицы для соединения с валом приводящего двигателя. Насос закрывается крышкой 4 с уплотнительным резиновым кольцом 9. Приводной вал насоса уплотнен резиновой манжетой, закрепленной специальными кольцами в корпусе насоса

Поршневые насосы

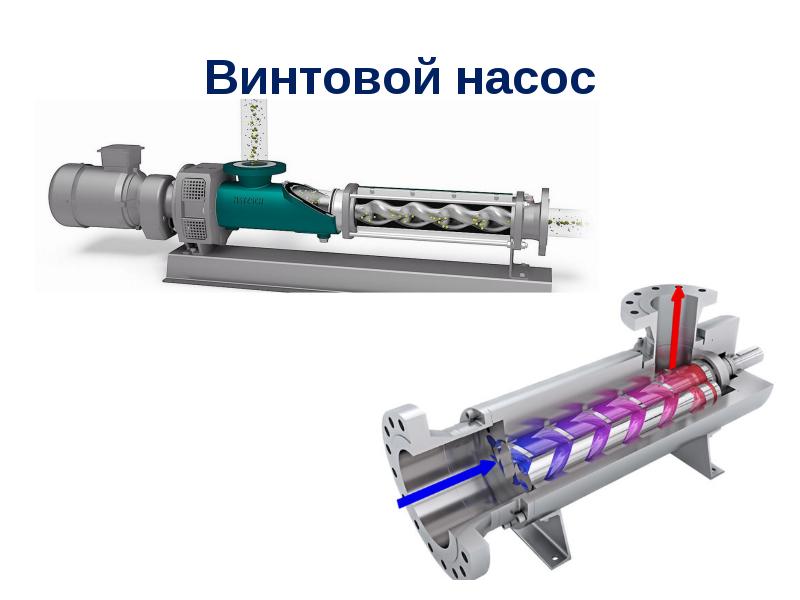

Винтовой насос

Осевой насос Схема осевого насоса: 1 - втулка, 2 - лопасти, 3 - трубчатая камера, 4 - подводы, 5 - отводы

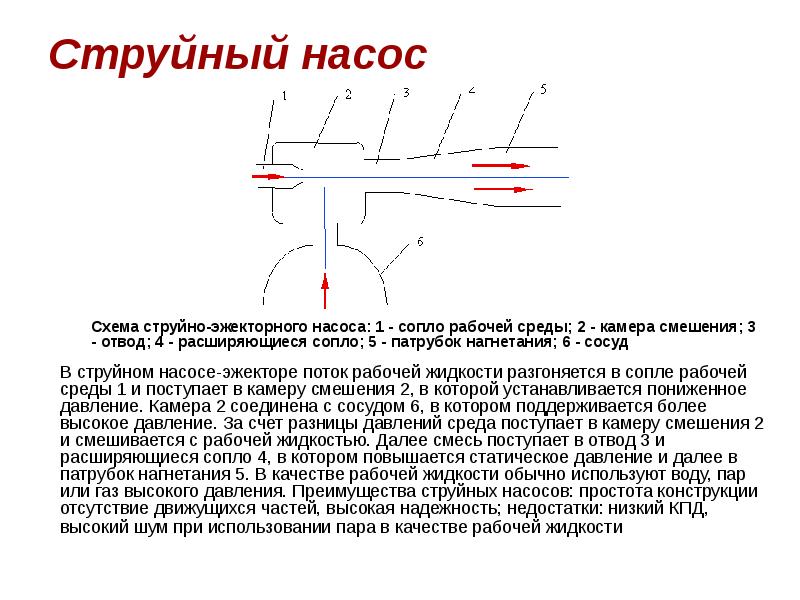

Струйный насос Схема струйно-эжекторного насоса: 1 - сопло рабочей среды; 2 - камера смешения; 3 - отвод; 4 - расширяющиеся сопло; 5 - патрубок нагнетания; 6 - сосуд

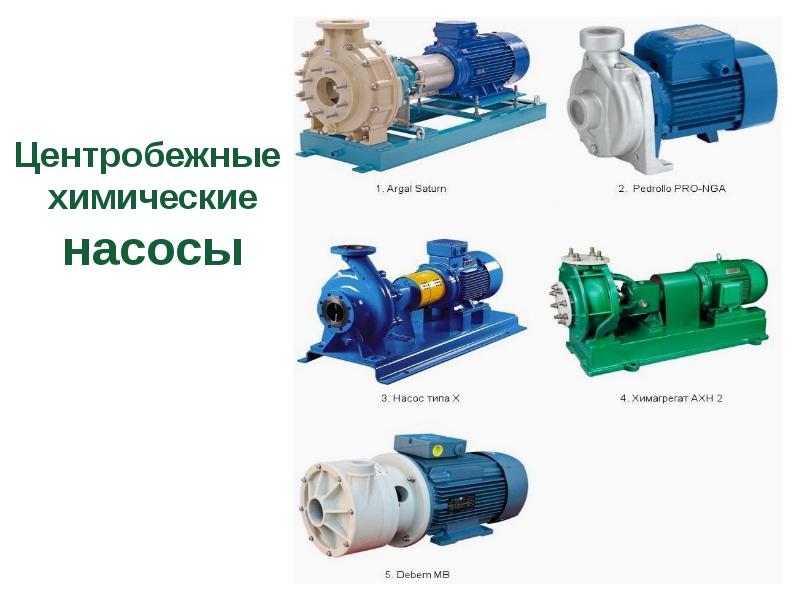

Центробежные химические насосы

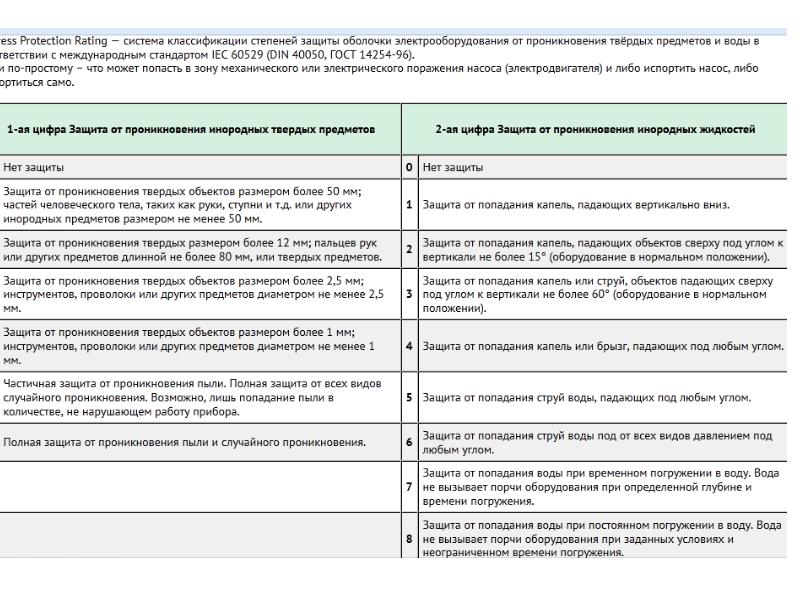

Примеры маркировок на двигателях насосов

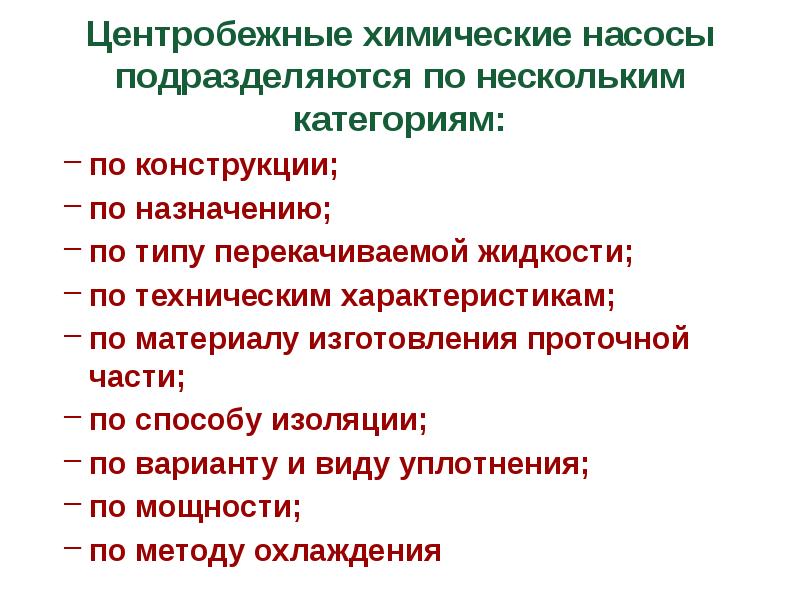

Центробежные химические насосы подразделяются по нескольким категориям: по конструкции; по назначению; по типу перекачиваемой жидкости; по техническим характеристикам; по материалу изготовления проточной части; по способу изоляции; по варианту и виду уплотнения; по мощности; по методу охлаждения

Особенности горизонтальных насосов по количеству ступеней и рабочих колес. Конструкция центробежных насосов предусматривает одноступенчатое или многоступенчатое устройство агрегатов. В свою очередь, горизонтальные одноступенчатые модели насосного оборудования могут изготавливаться с консольным валом; по производительности, или выходящему объему воды в секунду (час); по напору перекачиваемой жидкости – бывают низкого, высокого или среднего давления; по способу подачи жидкости. К рабочему колесу подвод воды осуществляется через односторонний вход, либо путем двойного всасывания; по варианту соединения с электродвигателем. Подсоединение производится при помощи муфт, клиноременной передачи со шкивом, через мультипликатор или редуктор; по типу двигателя. Горизонтальный центробежный насос может быть укомплектован дизельным или работающим от электрической сети переменного тока двигателем. Его модель и мощность во многом зависит от характеристик оборудования, а также от параметров и предназначения помещения, в котором предполагается установка агрегата; по типу всасывания – нормально- и самовсасывающие; по вакуумметрической высоте всасывания, определяющей глубину забора воды; по быстроте хода – тихо-, быстроходные и нормальные

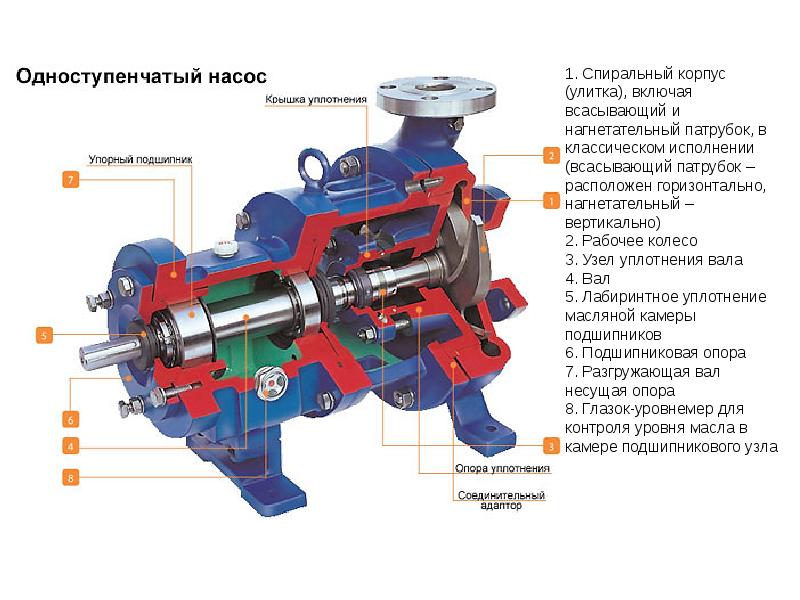

Центробежный насос 1 - колесо, 2 - вал, 3 - передний диск, 4 - задний диск, 5 - лопасти, 6 - подшипники, 7 и 8 - уплотнения, 9 - подвод, 10 - спиральный отвод, 11 - напорный патрубок

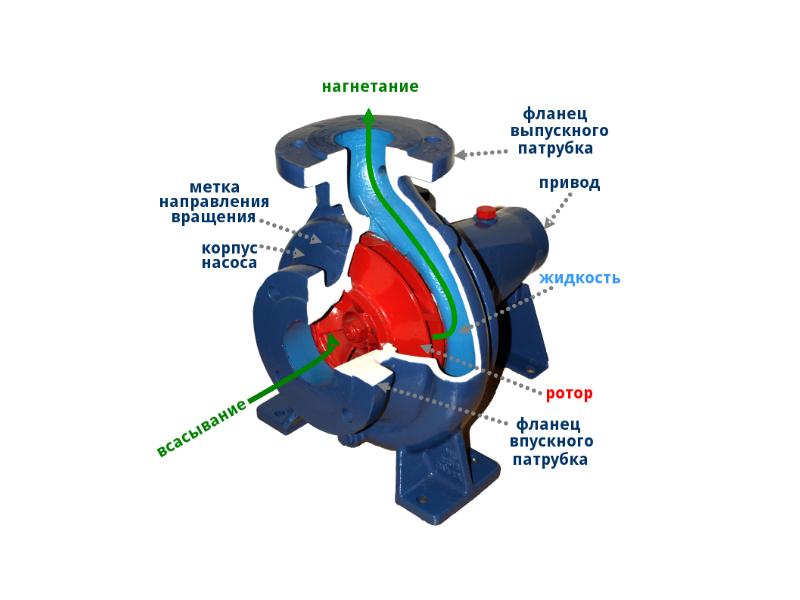

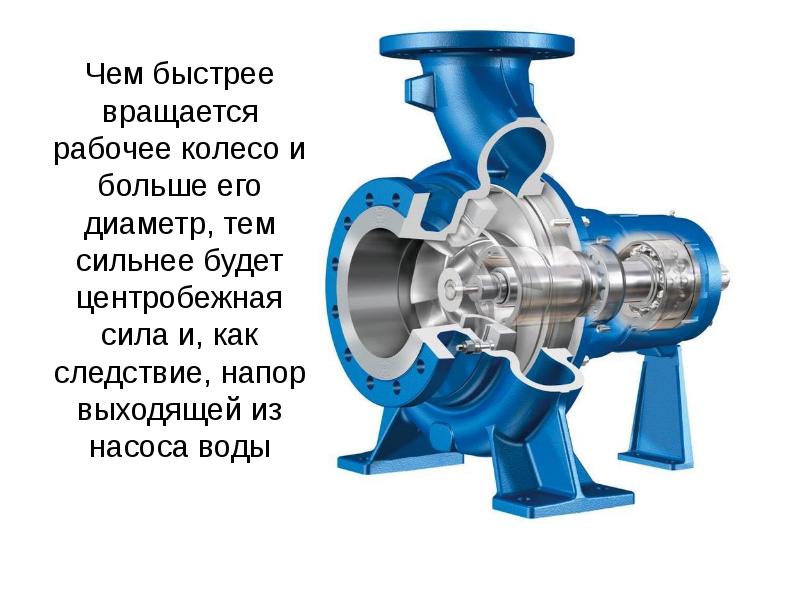

Чем быстрее вращается рабочее колесо и больше его диаметр, тем сильнее будет центробежная сила и, как следствие, напор выходящей из насоса воды

Насосы типа "КМ" представляют собой агрегаты, у которых насос консольного типа и фланцевый электродвигатель соединены в один узел, называемый моноблок – насос. Рабочее колесо, установлено непосредственно на конце вала фланцевого электродвигателя, что исключает необходимость в собственных подшипниках насоса и соединительной муфте. Спиральный корпус отлит вместе с входным и напорным патрубками

Центробежные многоступенчатые насосы типа "ЦНС"

Расшифровать марку насоса КМ 50-32-125а-СД

Расшифровать марку насоса Х80-50-200а-К-СД:

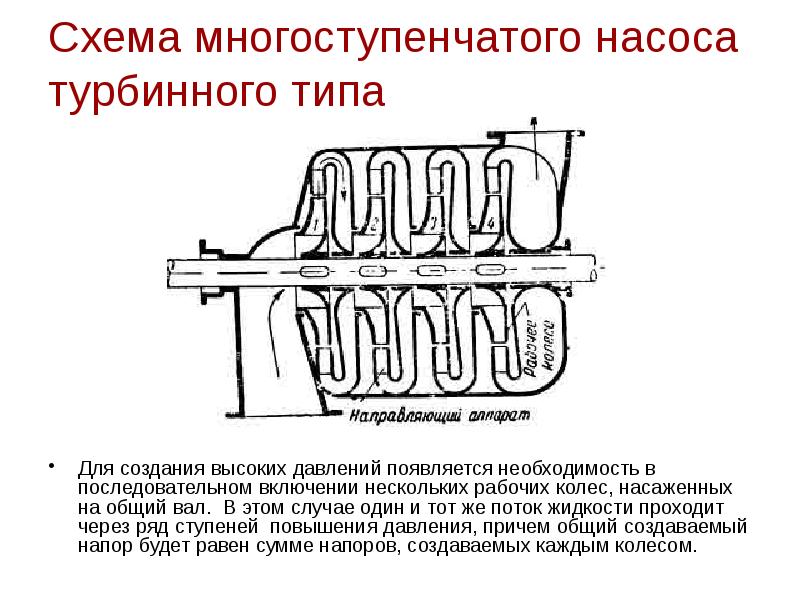

Схема многоступенчатого насоса турбинного типа Для создания высоких давлений появляется необходимость в последовательном включении нескольких рабочих колес, насаженных на общий вал.  В этом случае один и тот же поток жидкости проходит через ряд ступеней  повышения давления, причем общий создаваемый напор будет равен сумме напоров, создаваемых каждым колесом.

Схема насоса с двухсторонним подводом жидкости
