Полупроводники. Собственная проводимость полупроводников. Полупроводниковые приборы.

Вопросы для повторения 1. Электрический ток 2. Закон Ома 3. Вольт-амперная характеристика (ВАХ) 4. Сопротивление

Особенности и строение полупроводников Полупроводни́к — материал, который по своей удельной проводимости занимает промежуточное место между проводниками и диэлектриками и отличается от проводников сильной зависимостью удельной проводимости от концентрации примесей, температуры и воздействия различных видов излучения.

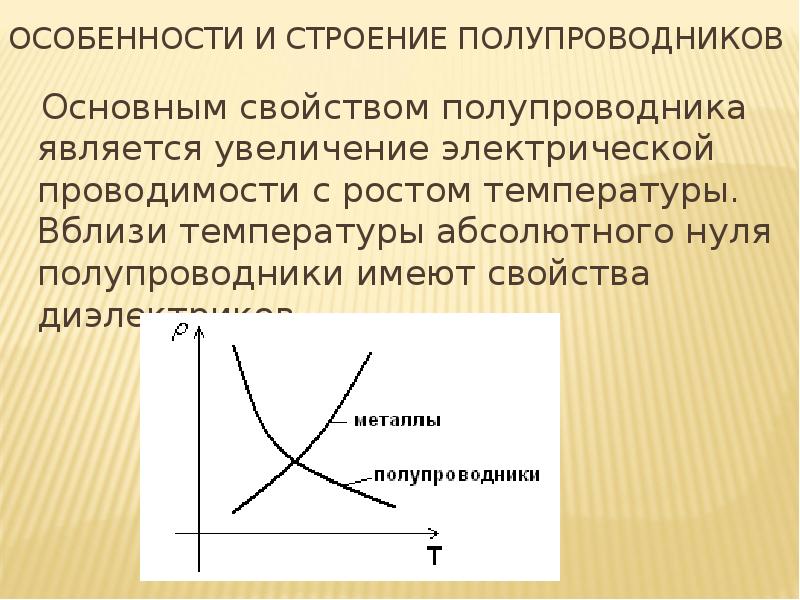

Особенности и строение полупроводников Основным свойством полупроводника является увеличение электрической проводимости с ростом температуры. Вблизи температуры абсолютного нуля полупроводники имеют свойства диэлектриков.

Особенности и строение полупроводников Кроме нагревания , разрыв ковалентных связей и возникновение собственной проводимости полупроводников могут быть вызваны освещением ( фотопроводимость ) и действием сильных электрических полей

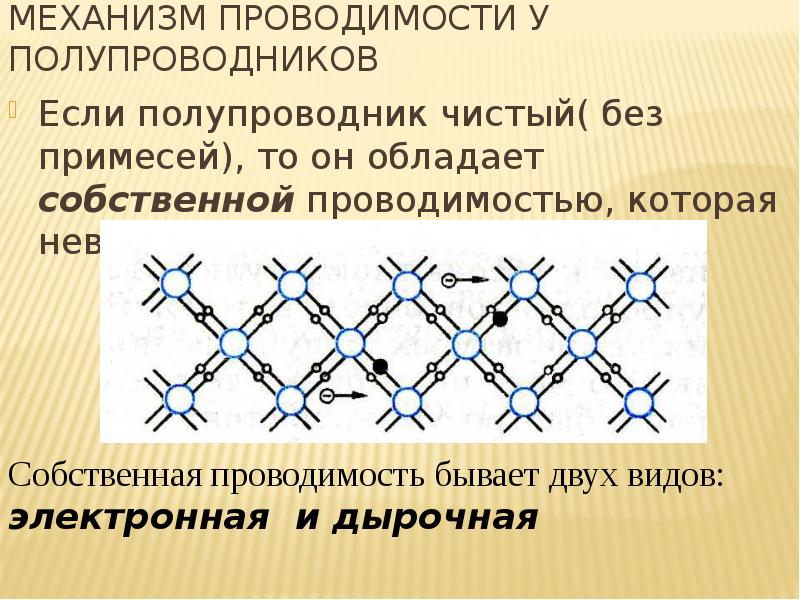

Механизм проводимости у полупроводников Если полупроводник чистый( без примесей), то он обладает собственной проводимостью, которая невелика.

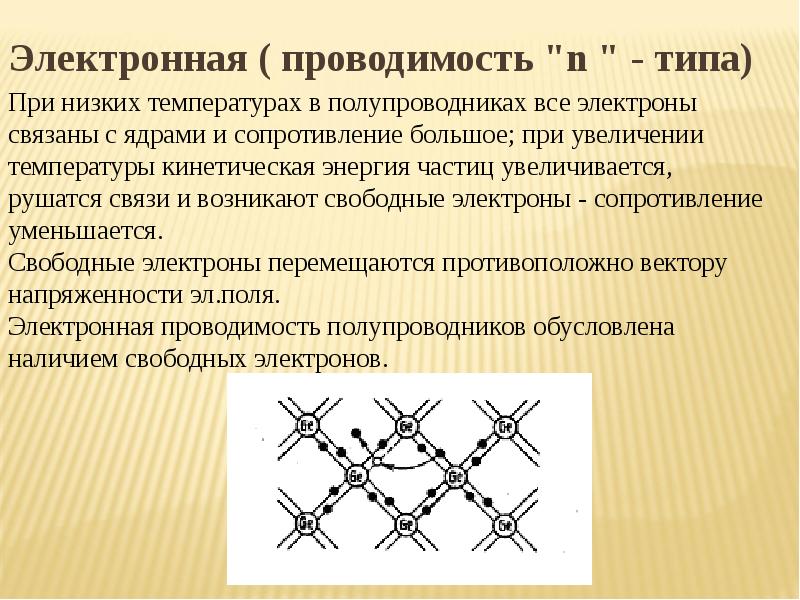

Электронная ( проводимость "n " - типа) Электронная ( проводимость "n " - типа)

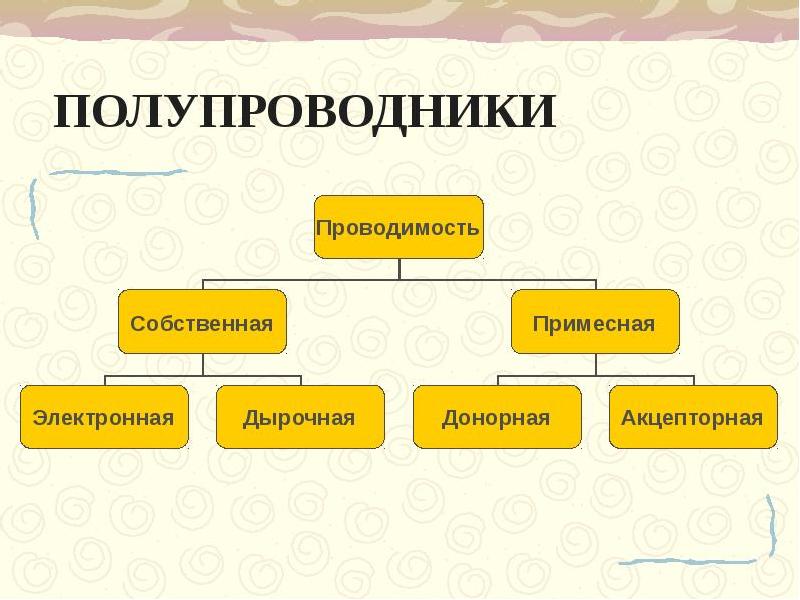

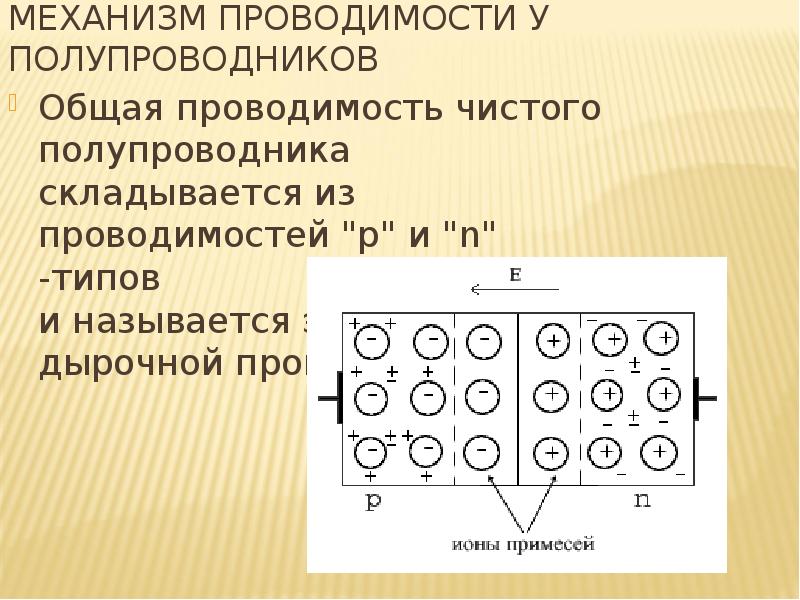

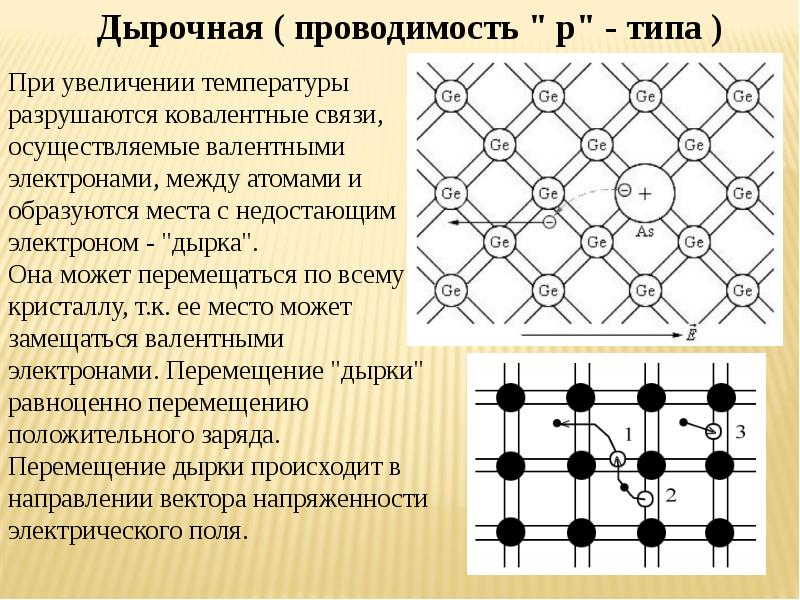

Механизм проводимости у полупроводников Общая проводимость чистого полупроводника складывается из проводимостей "p" и "n" -типов и называется электронно-дырочной проводимостью.

Полупроводники при наличии примесей Наличие примесей сильно увеличивает проводимость. При изменении концентрации примесей изменяется число носителей эл.тока - электронов и дырок. Возможность управления током лежит в основе широкого применения полупроводников.

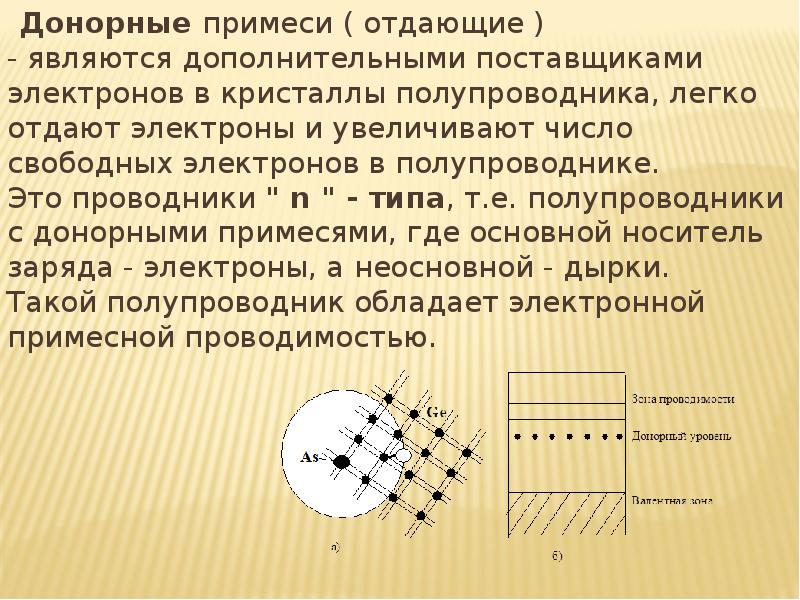

Донорные примеси ( отдающие ) - являются дополнительными поставщиками электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число свободных электронов в полупроводнике. Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки. Такой полупроводник обладает электронной примесной проводимостью. Донорные примеси ( отдающие ) - являются дополнительными поставщиками электронов в кристаллы полупроводника, легко отдают электроны и увеличивают число свободных электронов в полупроводнике. Это проводники " n " - типа, т.е. полупроводники с донорными примесями, где основной носитель заряда - электроны, а неосновной - дырки. Такой полупроводник обладает электронной примесной проводимостью.

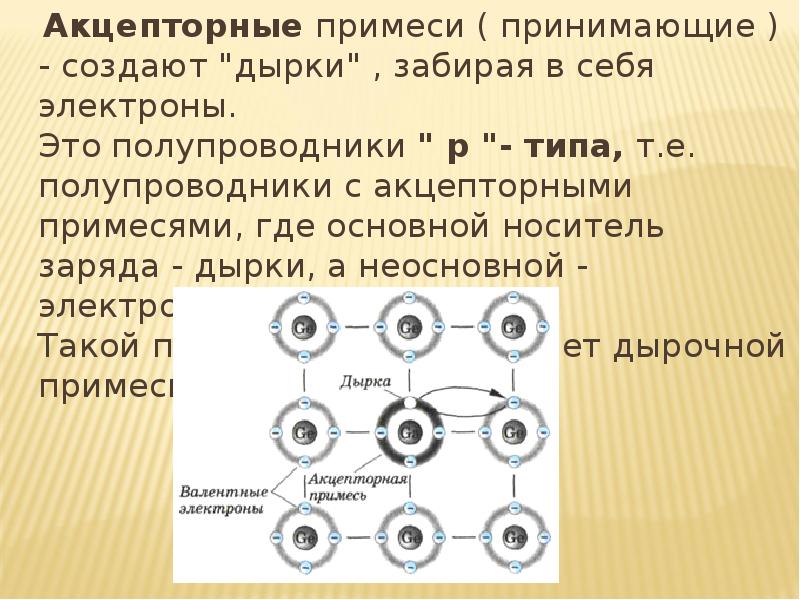

Акцепторные примеси ( принимающие ) - создают "дырки" , забирая в себя электроны. Это полупроводники " p "- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда - дырки, а неосновной - электроны. Такой полупроводник обладает дырочной примесной проводимостью. Акцепторные примеси ( принимающие ) - создают "дырки" , забирая в себя электроны. Это полупроводники " p "- типа, т.е. полупроводники с акцепторными примесями, где основной носитель заряда - дырки, а неосновной - электроны. Такой полупроводник обладает дырочной примесной проводимостью.

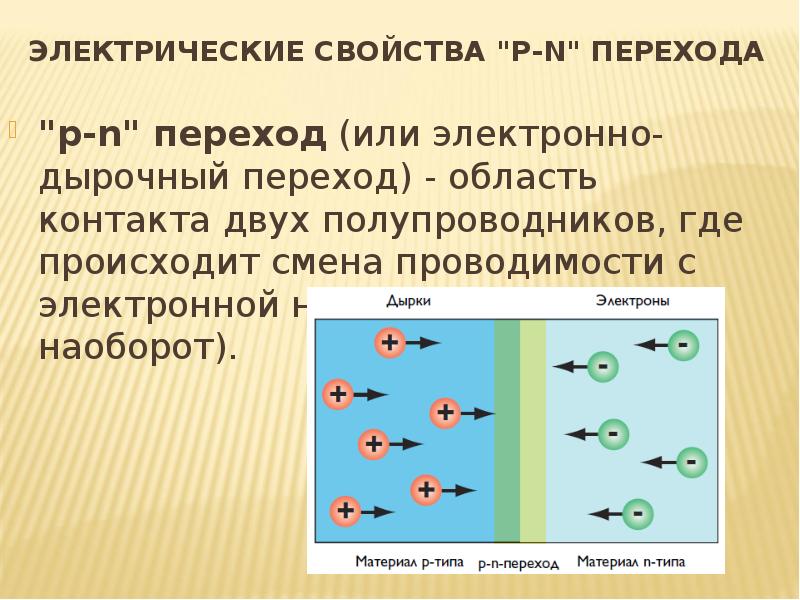

Электрические свойства "p-n" перехода "p-n" переход (или электронно-дырочный переход) - область контакта двух полупроводников, где происходит смена проводимости с электронной на дырочную (или наоборот).

Электрические свойства "p-n" перехода В кристалле полупроводника введением примесей можно создать такие области. В зоне контакта двух полупроводников с различными проводимостями будет проходить взаимная диффузия. электронов и дырок и образуется запирающий электрический слой. Электрическое поле запирающего слоя препятствует дальнейшему переходу электронов и дырок через границу. Запирающий слой имеет повышенное сопротивление по сравнению с другими областями полупроводника.

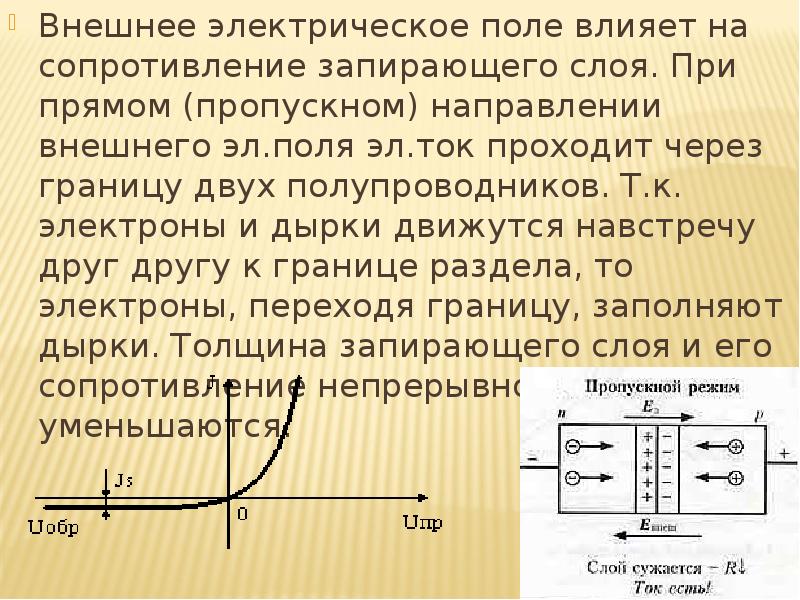

Внешнее электрическое поле влияет на сопротивление запирающего слоя. При прямом (пропускном) направлении внешнего эл.поля эл.ток проходит через границу двух полупроводников. Т.к. электроны и дырки движутся навстречу друг другу к границе раздела, то электроны, переходя границу, заполняют дырки. Толщина запирающего слоя и его сопротивление непрерывно уменьшаются. Внешнее электрическое поле влияет на сопротивление запирающего слоя. При прямом (пропускном) направлении внешнего эл.поля эл.ток проходит через границу двух полупроводников. Т.к. электроны и дырки движутся навстречу друг другу к границе раздела, то электроны, переходя границу, заполняют дырки. Толщина запирающего слоя и его сопротивление непрерывно уменьшаются.

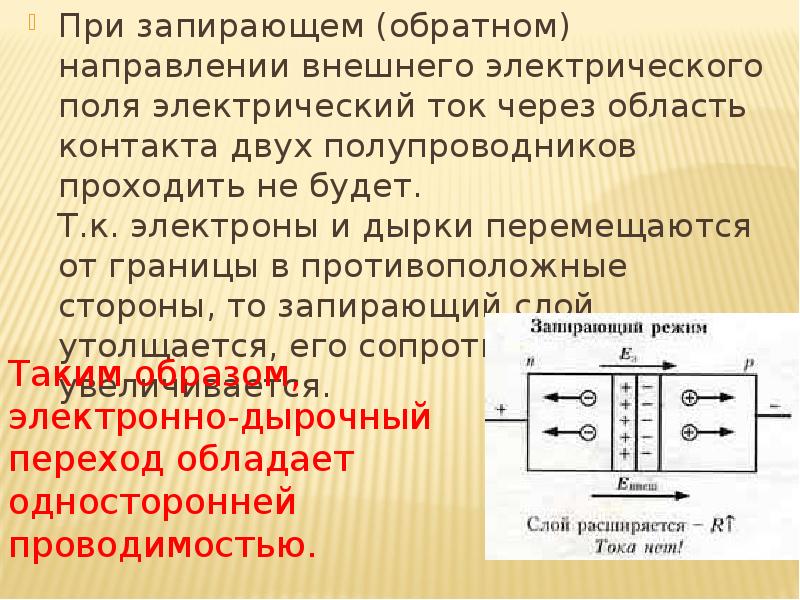

При запирающем (обратном) направлении внешнего электрического поля электрический ток через область контакта двух полупроводников проходить не будет. Т.к. электроны и дырки перемещаются от границы в противоположные стороны, то запирающий слой утолщается, его сопротивление увеличивается. При запирающем (обратном) направлении внешнего электрического поля электрический ток через область контакта двух полупроводников проходить не будет. Т.к. электроны и дырки перемещаются от границы в противоположные стороны, то запирающий слой утолщается, его сопротивление увеличивается.

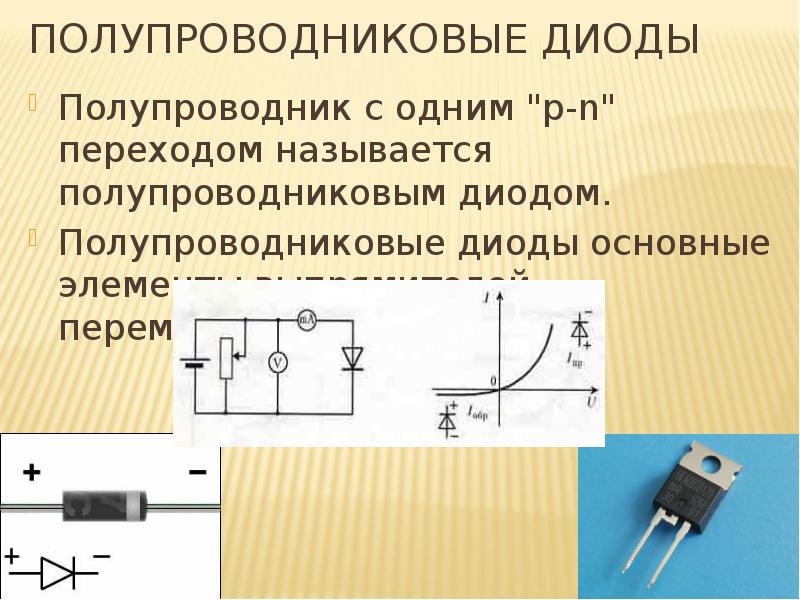

Полупроводниковые диоды Полупроводник с одним "p-n" переходом называется полупроводниковым диодом. Полупроводниковые диоды основные элементы выпрямителей переменного тока.
