Презентация по теме: «Сечения» Черчение 9 класс

Рассмотрите чертежи. На каком из чертежей: (а) или (б) изображение детали читается яснее?

Понятна ли вам форма данной детали?

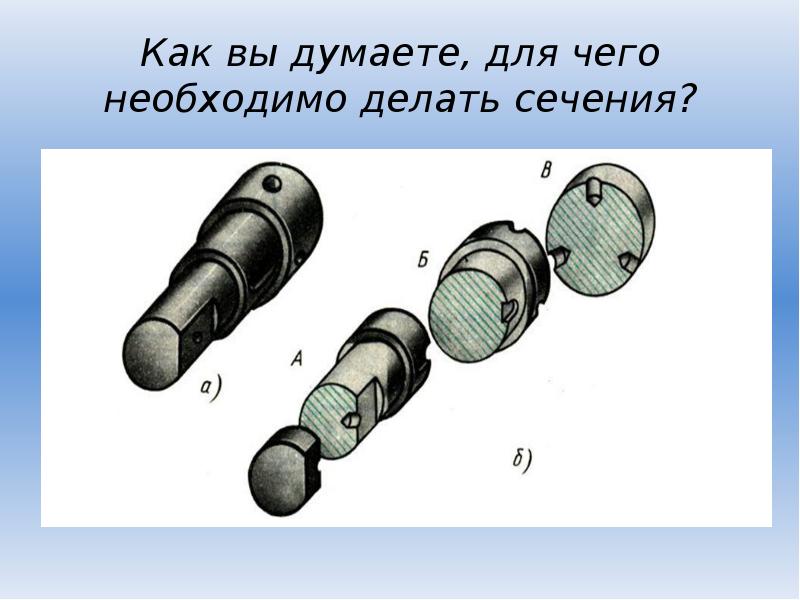

Как вы думаете, для чего необходимо делать сечения?

Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости. Сечение - это изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывают только то, что находится в секущей плоскости.

По расположению на чертеже сечения разделяются на вынесенные и наложенные. По расположению на чертеже сечения разделяются на вынесенные и наложенные.

Вынесенные сечения

Обозначение сечений

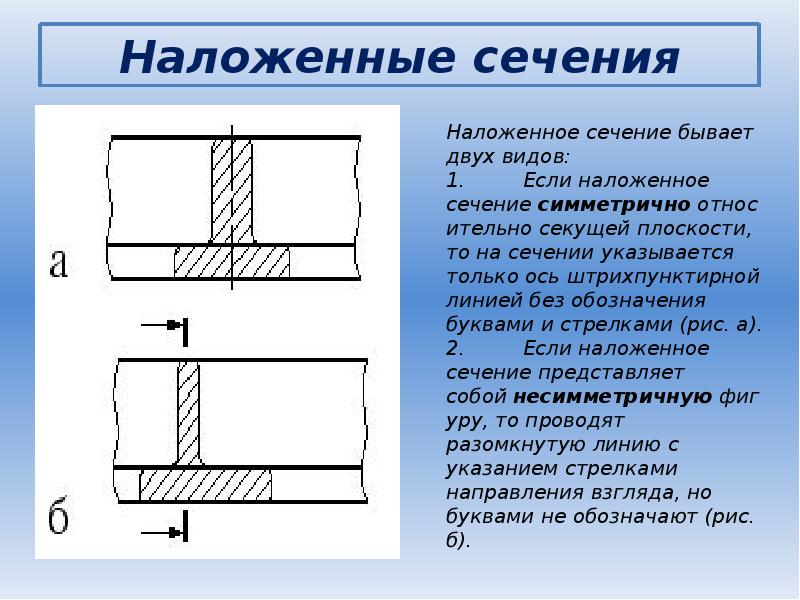

Наложенные сечения

Сечения в разрыве детали

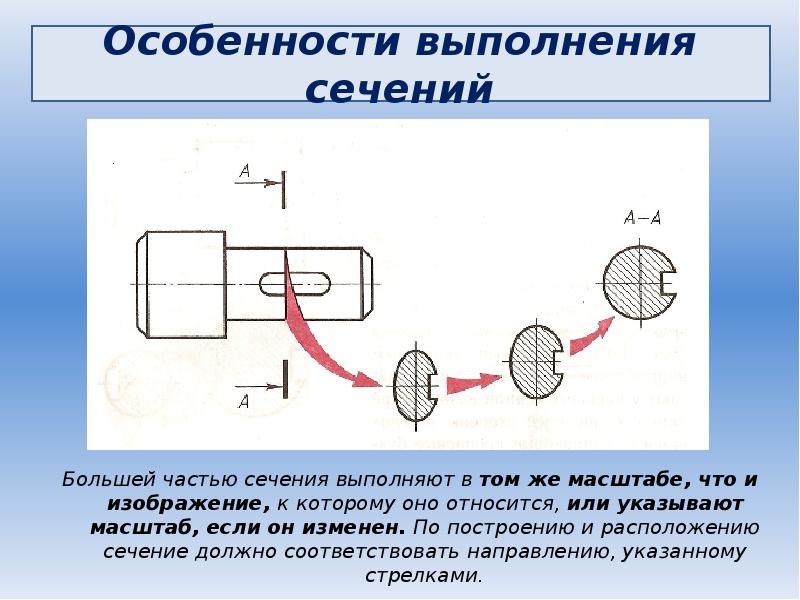

Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками. Большей частью сечения выполняют в том же масштабе, что и изображение, к которому оно относится, или указывают масштаб, если он изменен. По построению и расположению сечение должно соответствовать направлению, указанному стрелками.

Особенности выполнения сечений Если секущая плоскость проходит через ось поверхности вращения (цилиндрической, конической или сферической), ограничивающей отверстие или углубление, то их контур на сечении показывают полностью.

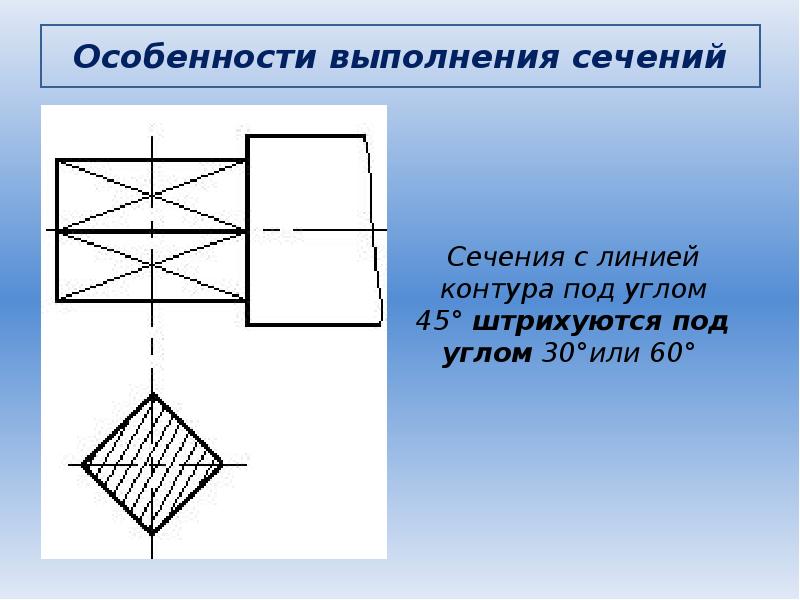

Особенности выполнения сечений

Особенности выполнения сечений

Особенности выполнения сечений

Особенности выполнения сечений

Конструктивные элементы и их изображения

Графическое обозначение материалов в сечениях

Проверь себя: Что мы называем сечением? Для чего применяют сечения? Как обозначают сечения на чертеже? Линией какой толщины обводят вынесенное сечение? Линией какой толщины обводят наложенное сечение? Линией какой толщины обводят сечение в разрыве детали? Укажите правильно выполненное сечение.

Укажите правильно выполненное сечение

Домашнее задание Начертить детали со слайда 21 и правильно выбранное сечение. Чертежи присылать в личные сообщения в ВК.
