БГТУ «ВОЕНМЕХ» им. Д.Ф. Устинова Кафедра электротехники, О8 презентация

БГТУ «ВОЕНМЕХ» им. Д.Ф. Устинова Кафедра электротехники, О8 Курс лекций «Электротехника и электроника»

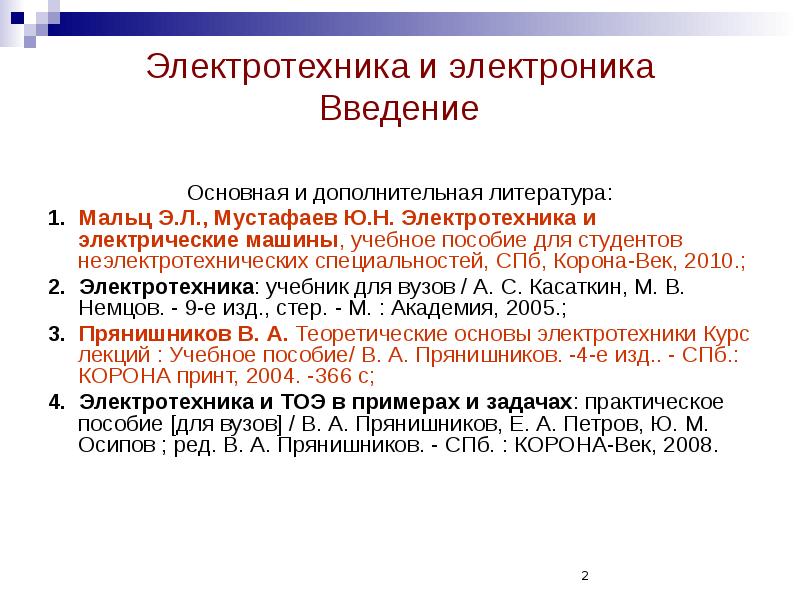

Электротехника и электроника Введение Основная и дополнительная литература: 1. Мальц Э.Л., Мустафаев Ю.Н. Электротехника и электрические машины, учебное пособие для студентов неэлектротехнических специальностей, СПб, Корона-Век, 2010.; 2. Электротехника: учебник для вузов / А. С. Касаткин, М. В. Немцов. - 9-е изд., стер. - М. : Академия, 2005.; 3. Прянишников В. А. Теоретические основы электротехники Курс лекций : Учебное пособие/ В. А. Прянишников. -4-е изд.. - СПб.: КОРОНА принт, 2004. -366 с; 4. Электротехника и ТОЭ в примерах и задачах: практическое пособие [для вузов] / В. А. Прянишников, Е. А. Петров, Ю. М. Осипов ; ред. В. А. Прянишников. - СПб. : КОРОНА-Век, 2008.

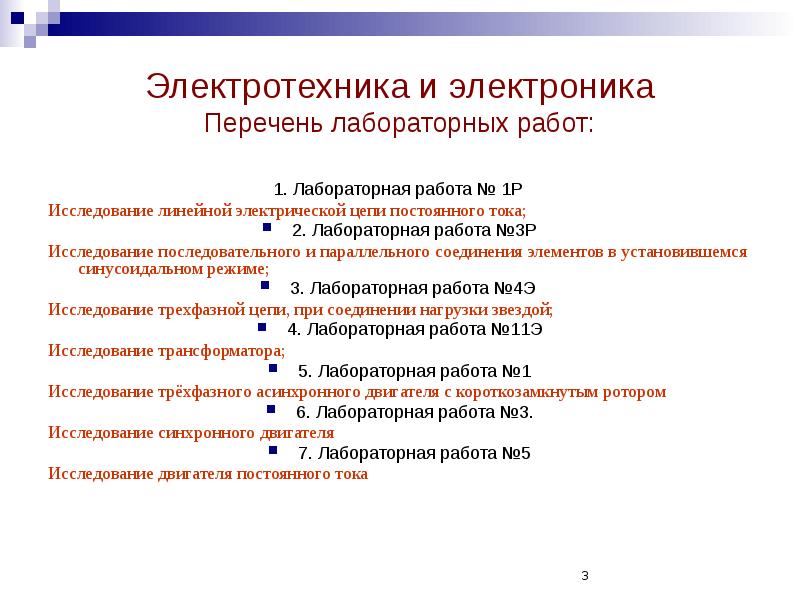

Электротехника и электроника Перечень лабораторных работ: 1. Лабораторная работа № 1Р Исследование линейной электрической цепи постоянного тока; 2. Лабораторная работа №3Р Исследование последовательного и параллельного соединения элементов в установившемся синусоидальном режиме; 3. Лабораторная работа №4Э Исследование трехфазной цепи, при соединении нагрузки звездой; 4. Лабораторная работа №11Э Исследование трансформатора; 5. Лабораторная работа №1 Исследование трёхфазного асинхронного двигателя с короткозамкнутым ротором 6. Лабораторная работа №3. Исследование синхронного двигателя 7. Лабораторная работа №5 Исследование двигателя постоянного тока

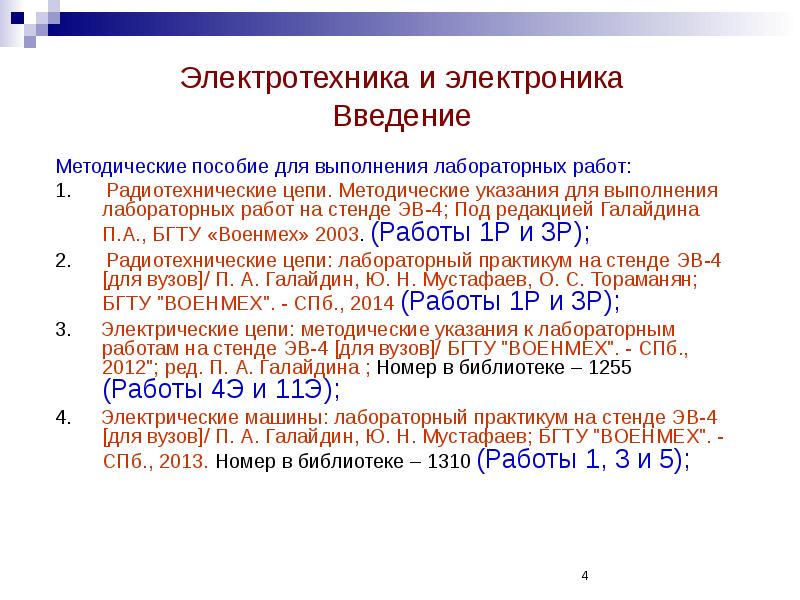

Электротехника и электроника Введение Методические пособие для выполнения лабораторных работ: 1. Радиотехнические цепи. Методические указания для выполнения лабораторных работ на стенде ЭВ-4; Под редакцией Галайдина П.А., БГТУ «Военмех» 2003. (Работы 1Р и 3Р); 2. Радиотехнические цепи: лабораторный практикум на стенде ЭВ-4 [для вузов]/ П. А. Галайдин, Ю. Н. Мустафаев, О. С. Тораманян; БГТУ "ВОЕНМЕХ". - СПб., 2014 (Работы 1Р и 3Р); 3. Электрические цепи: методические указания к лабораторным работам на стенде ЭВ-4 [для вузов]/ БГТУ "ВОЕНМЕХ". - СПб., 2012"; ред. П. А. Галайдина ; Номер в библиотеке – 1255 (Работы 4Э и 11Э); 4. Электрические машины: лабораторный практикум на стенде ЭВ-4 [для вузов]/ П. А. Галайдин, Ю. Н. Мустафаев; БГТУ "ВОЕНМЕХ". - СПб., 2013. Номер в библиотеке – 1310 (Работы 1, 3 и 5);

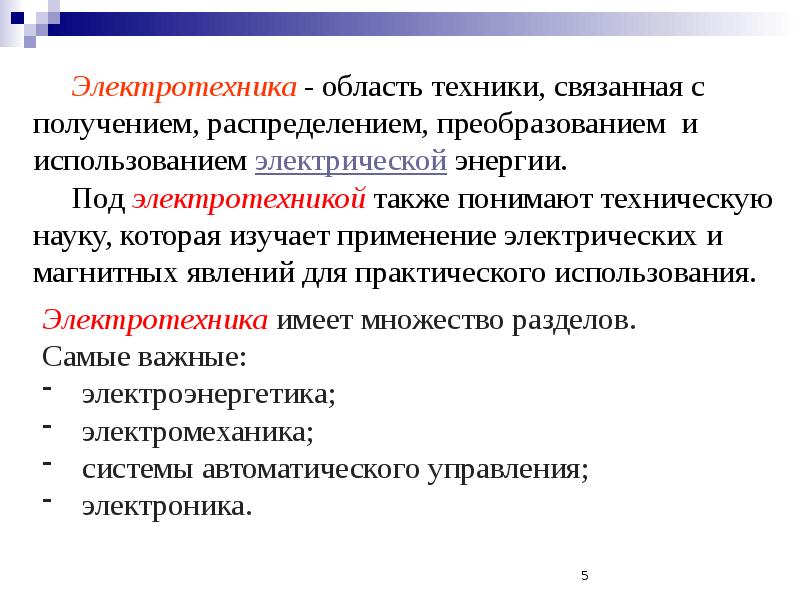

Электротехника - область техники, связанная с получением, распределением, преобразованием и использованием электрической энергии. Электротехника - область техники, связанная с получением, распределением, преобразованием и использованием электрической энергии. Под электротехникой также понимают техническую науку, которая изучает применение электрических и магнитных явлений для практического использования.

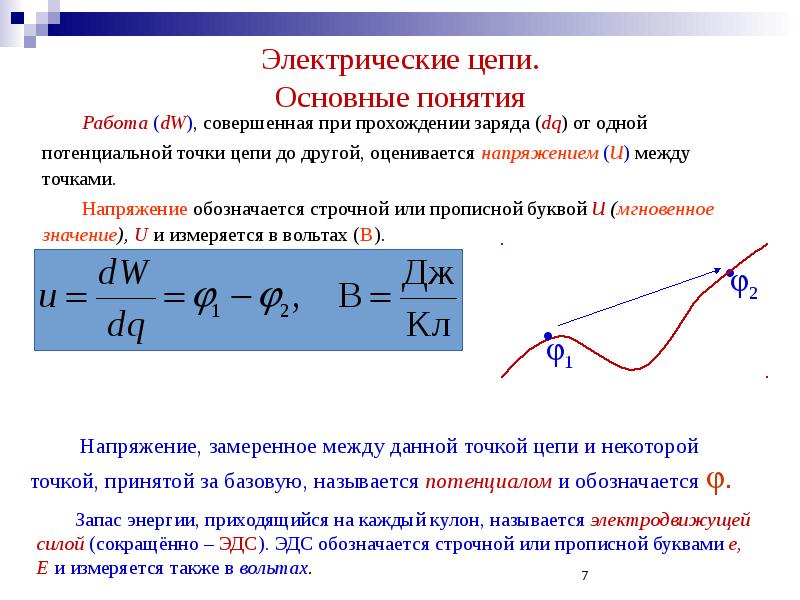

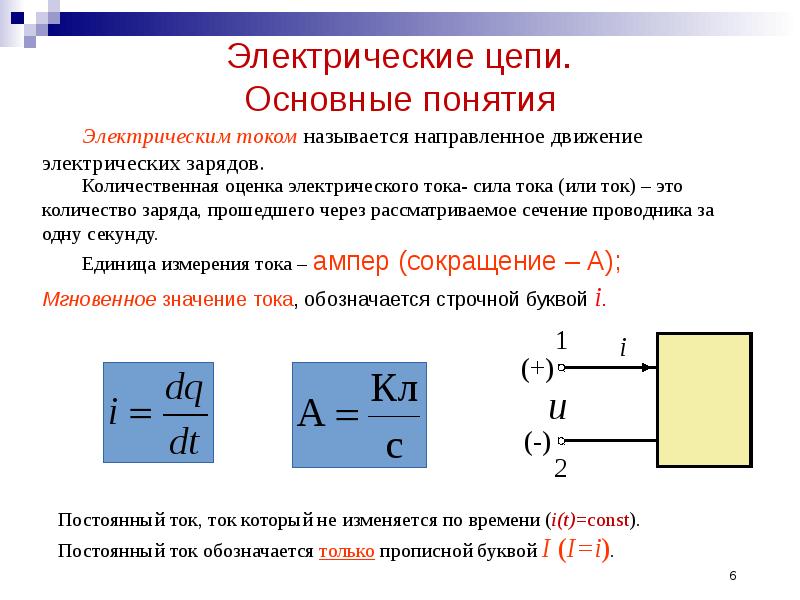

Электрические цепи. Основные понятия

Электрические цепи. Основные понятия

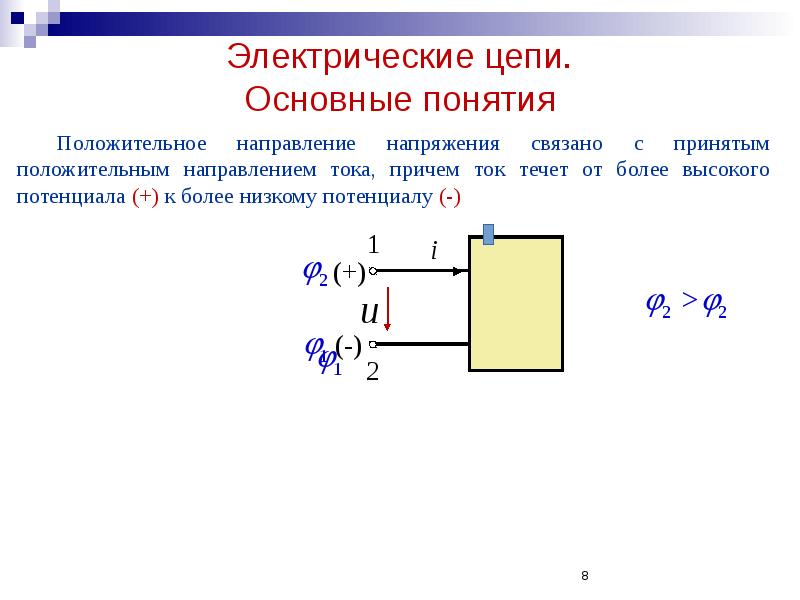

Электрические цепи. Основные понятия

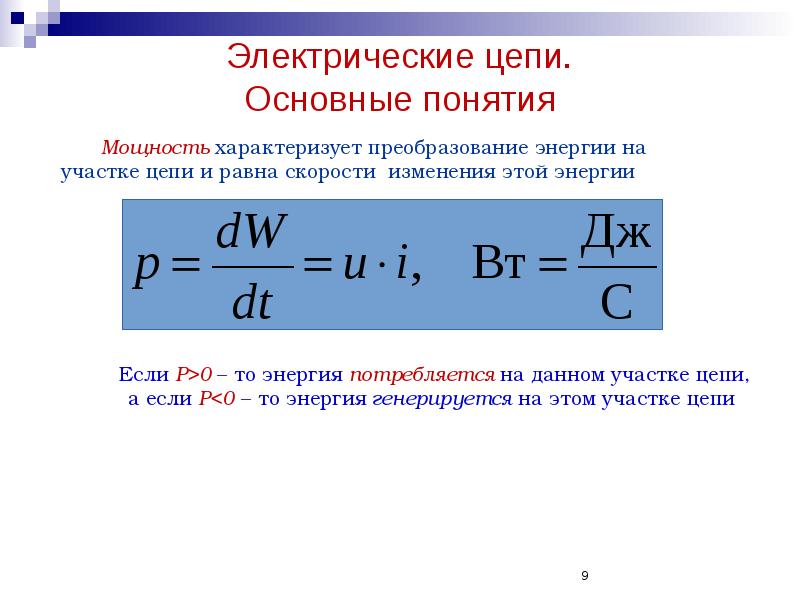

Электрические цепи. Основные понятия

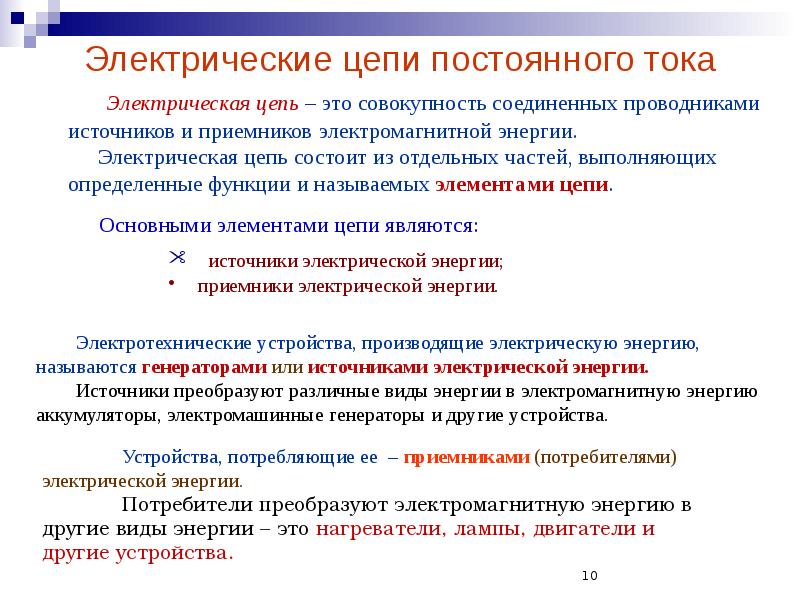

Электрические цепи постоянного тока Электрическая цепь – это совокупность соединенных проводниками источников и приемников электромагнитной энергии. Электрическая цепь состоит из отдельных частей, выполняющих определенные функции и называемых элементами цепи.

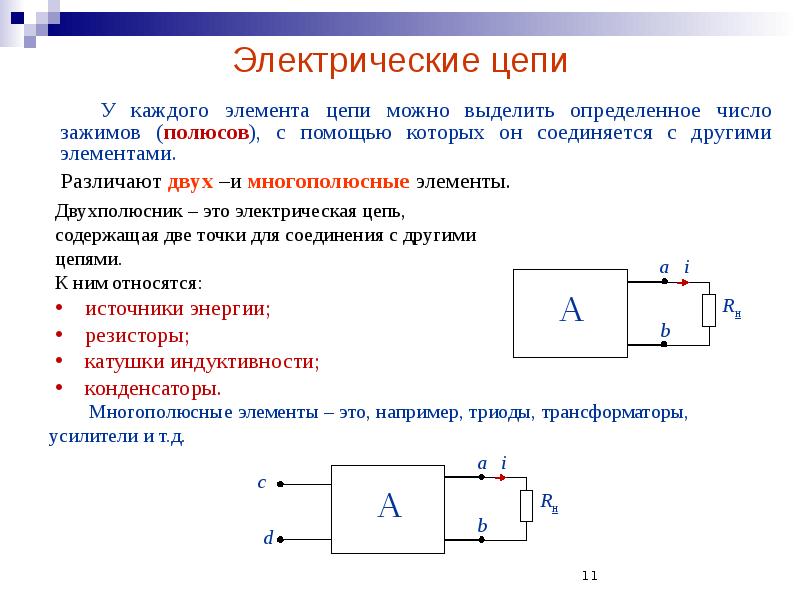

Электрические цепи У каждого элемента цепи можно выделить определенное число зажимов (полюсов), с помощью которых он соединяется с другими элементами.

Электрические цепи Элементы электрической цепи делятся:

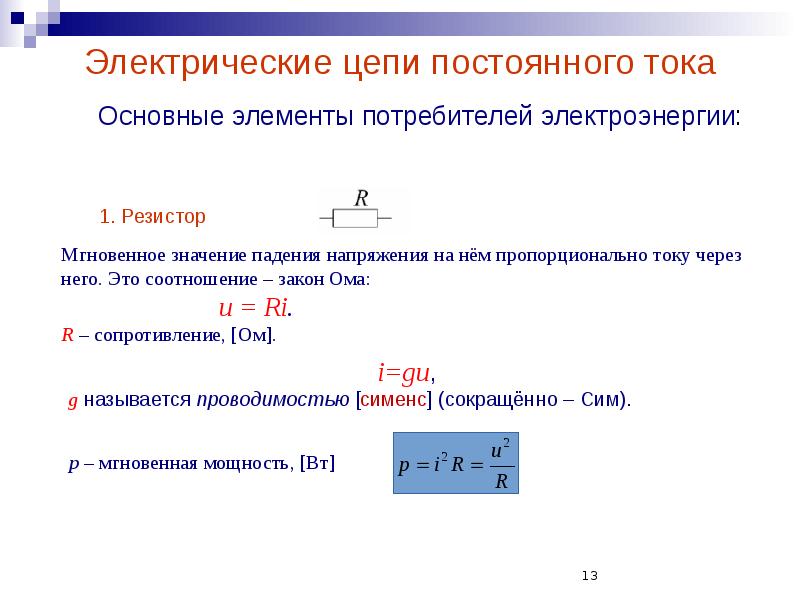

Электрические цепи постоянного тока Основные элементы потребителей электроэнергии:

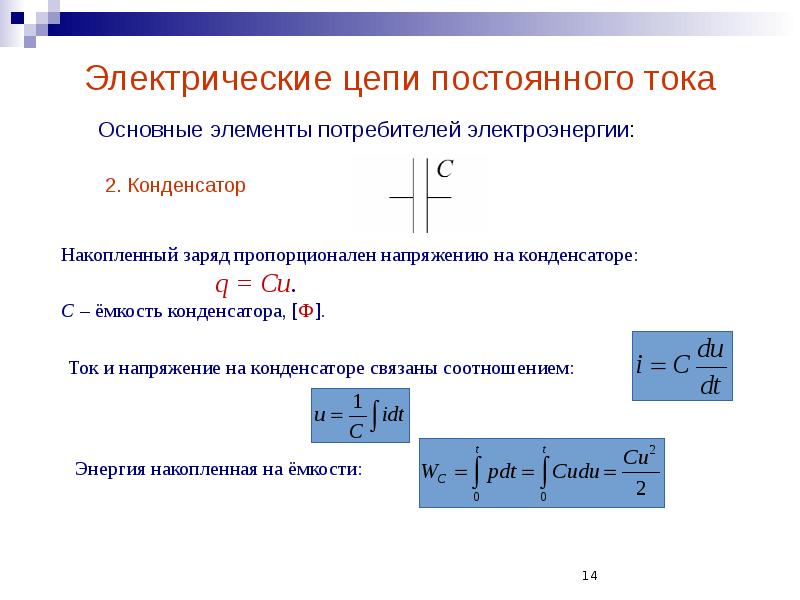

Электрические цепи постоянного тока Основные элементы потребителей электроэнергии:

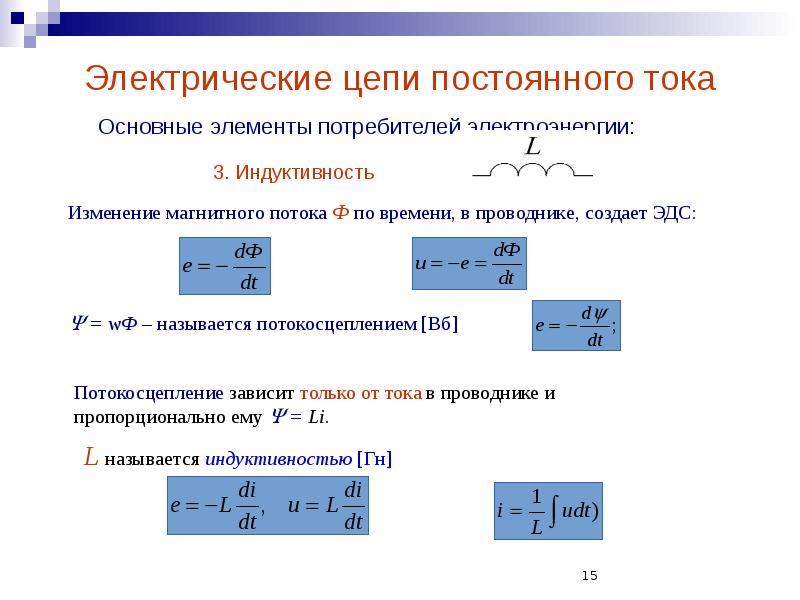

Электрические цепи постоянного тока Основные элементы потребителей электроэнергии:

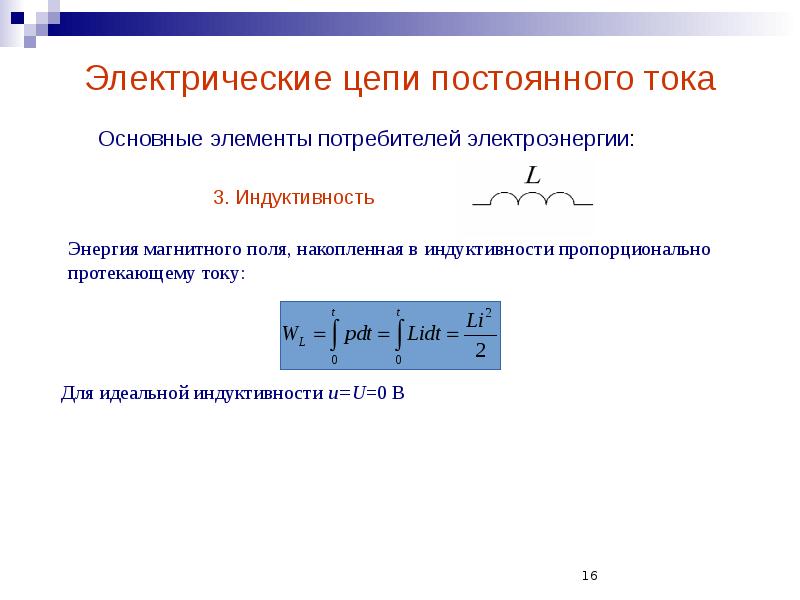

Электрические цепи постоянного тока Основные элементы потребителей электроэнергии:

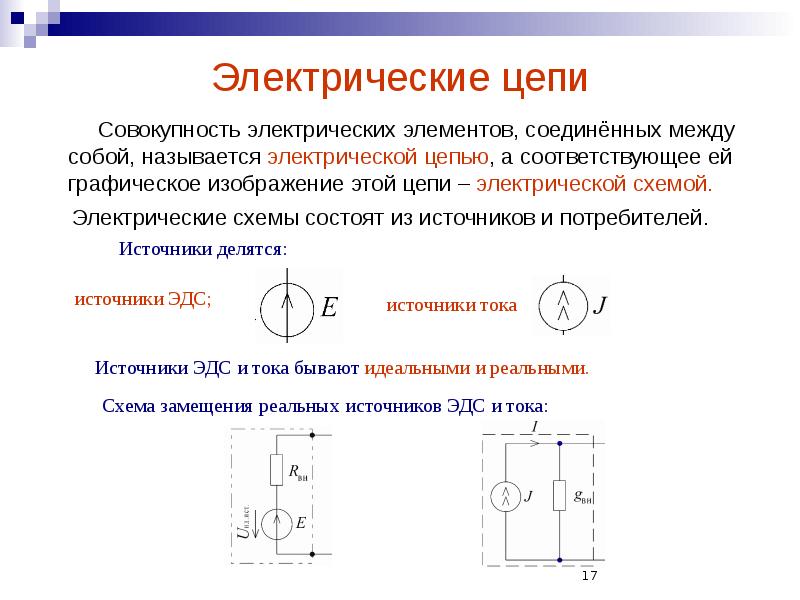

Электрические цепи Совокупность электрических элементов, соединённых между собой, называется электрической цепью, а соответствующее ей графическое изображение этой цепи – электрической схемой.

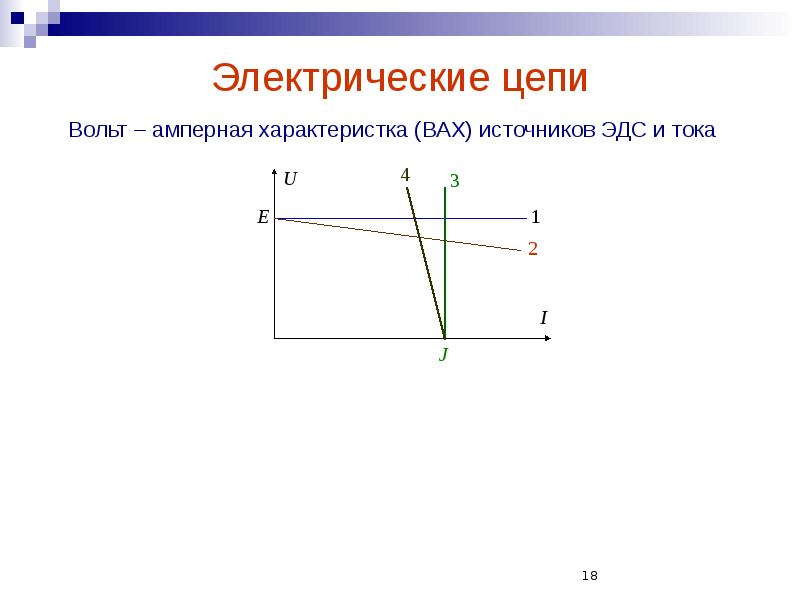

Электрические цепи Вольт – амперная характеристка (ВАХ) источников ЭДС и тока

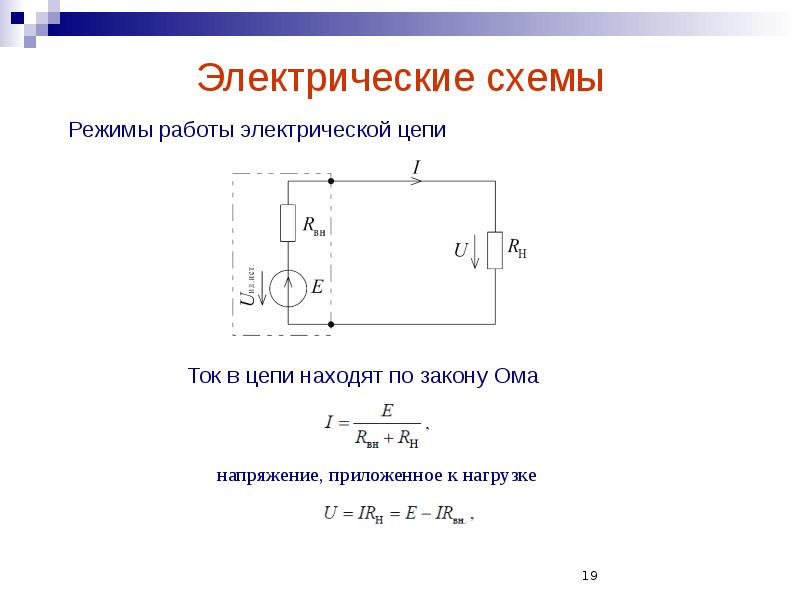

Электрические схемы Режимы работы электрической цепи

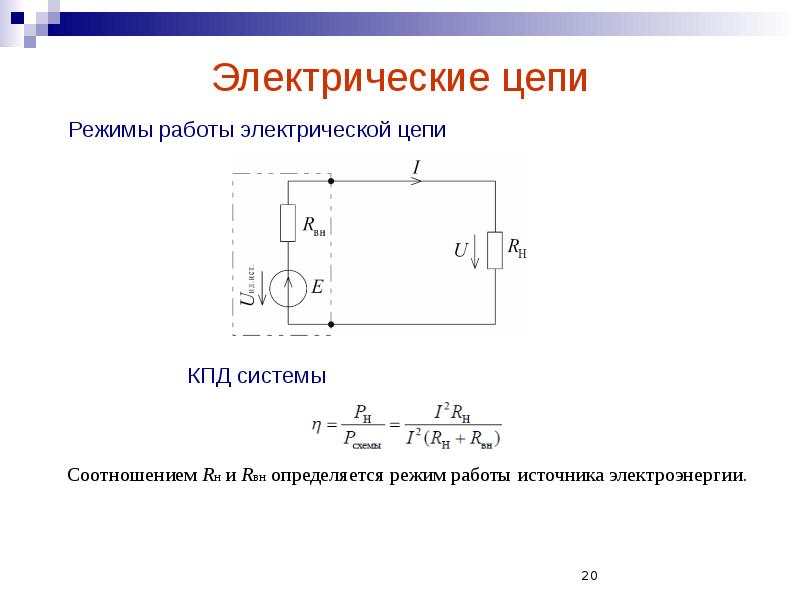

Электрические цепи Режимы работы электрической цепи

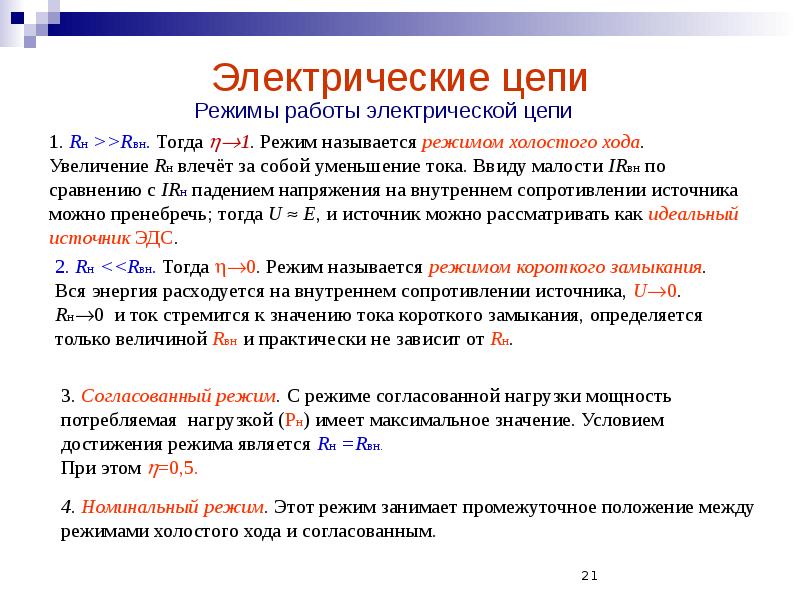

Электрические цепи Режимы работы электрической цепи
