Эндодонтические инструменты презентация

Эндодонтические инструменты

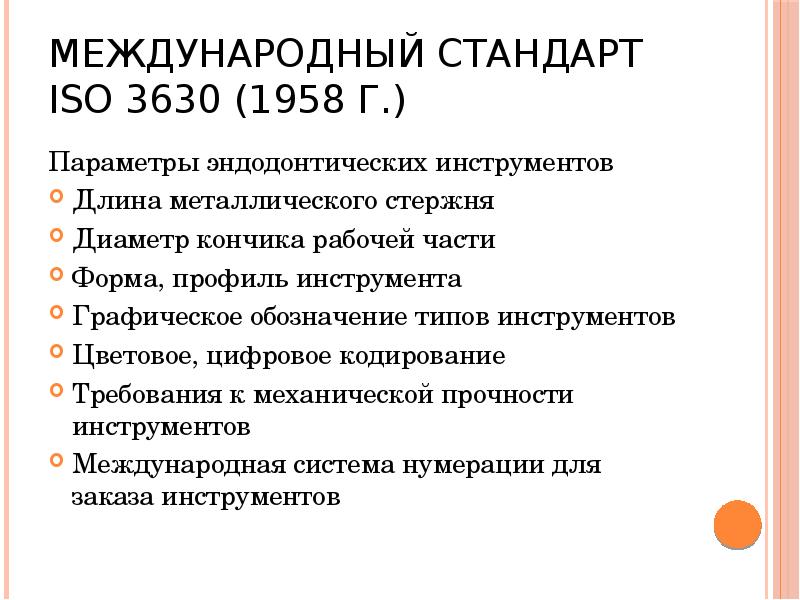

Международный стандарт ISO 3630 (1958 г.) Параметры эндодонтических инструментов Длина металлического стержня Диаметр кончика рабочей части Форма, профиль инструмента Графическое обозначение типов инструментов Цветовое, цифровое кодирование Требования к механической прочности инструментов Международная система нумерации для заказа инструментов

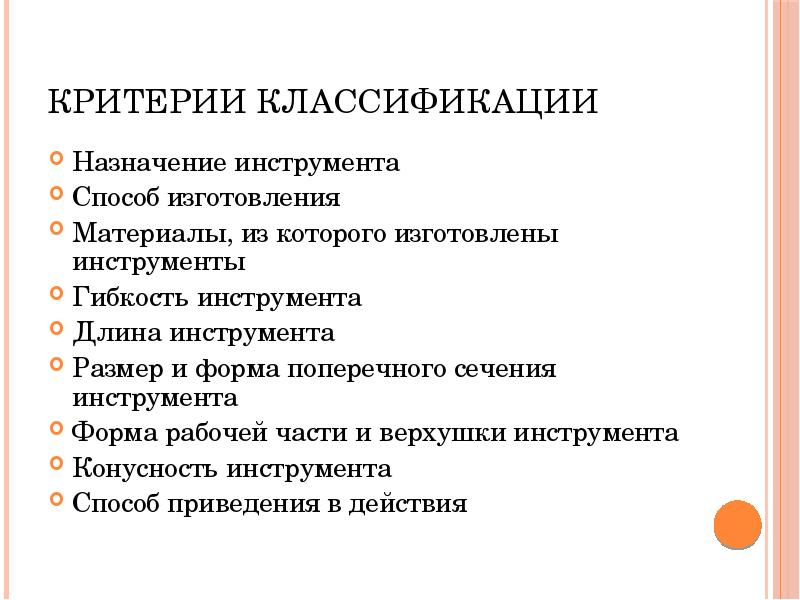

Критерии классификации Назначение инструмента Способ изготовления Материалы, из которого изготовлены инструменты Гибкость инструмента Длина инструмента Размер и форма поперечного сечения инструмента Форма рабочей части и верхушки инструмента Конусность инструмента Способ приведения в действия

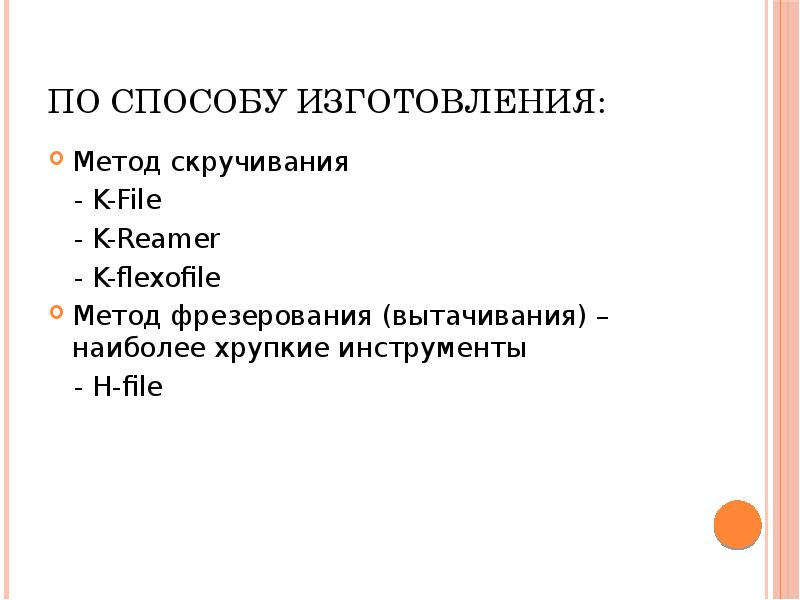

По способу изготовления: Метод скручивания - K-File - K-Reamer - K-flexofile Метод фрезерования (вытачивания) – наиболее хрупкие инструменты - H-file

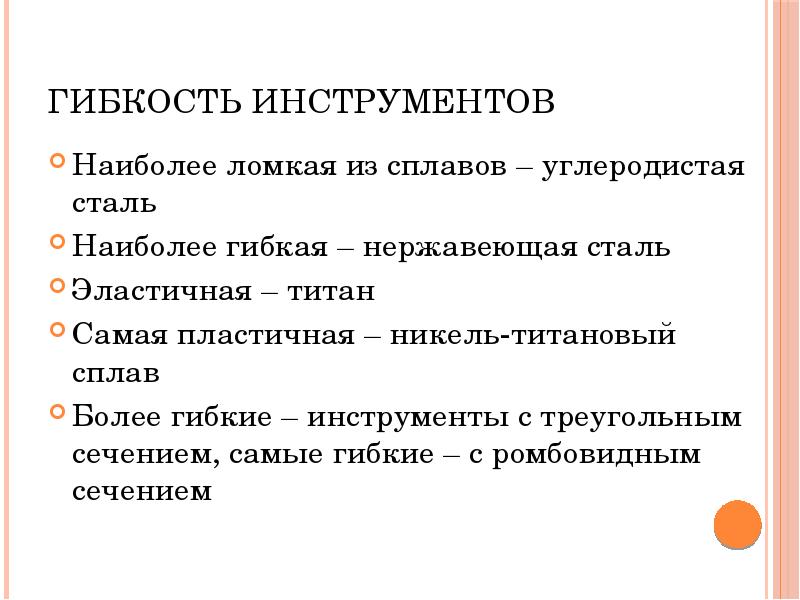

Гибкость инструментов Наиболее ломкая из сплавов – углеродистая сталь Наиболее гибкая – нержавеющая сталь Эластичная – титан Самая пластичная – никель-титановый сплав Более гибкие – инструменты с треугольным сечением, самые гибкие – с ромбовидным сечением

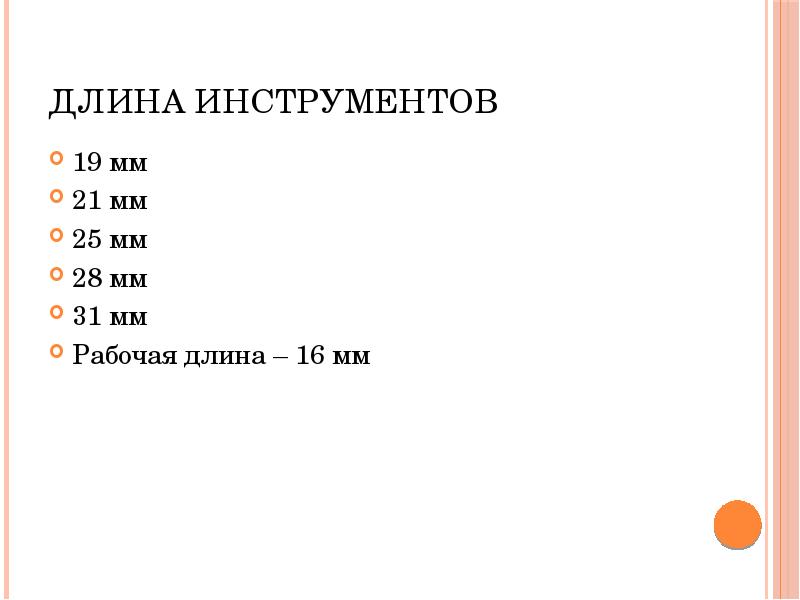

Длина инструментов 19 мм 21 мм 25 мм 28 мм 31 мм Рабочая длина – 16 мм

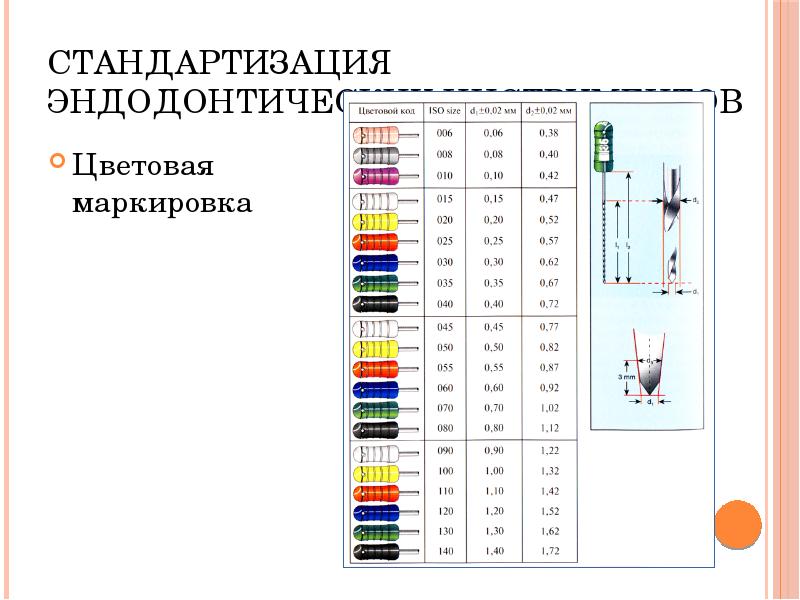

Стандартизация эндодонтических инструментов Цветовая маркировка

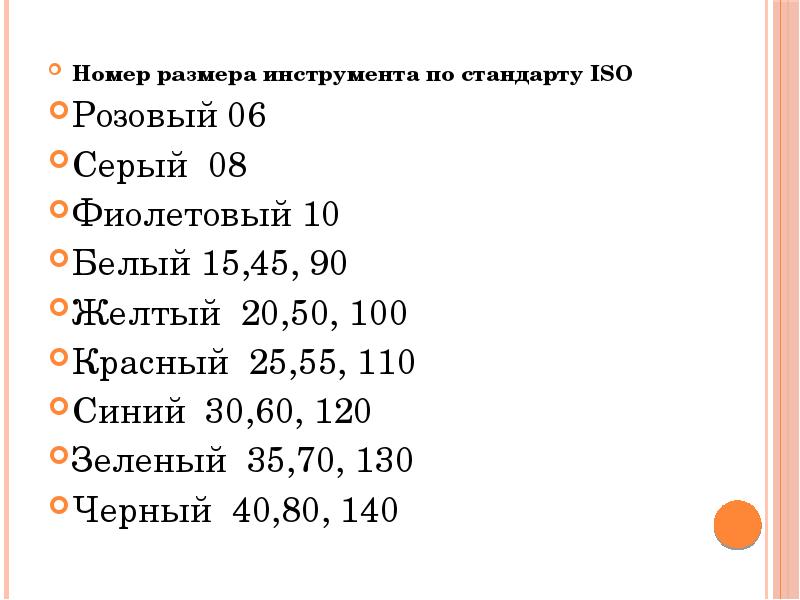

Номер рaзмера инструмента по стандарту ISO Розовый 06 Серый 08 Фиолетовый 10 Белый 15,45, 90 Желтый 20,50, 100 Красный 25,55, 110 Синий 30,60, 120 Зеленый 35,70, 130 Черный 40,80, 140

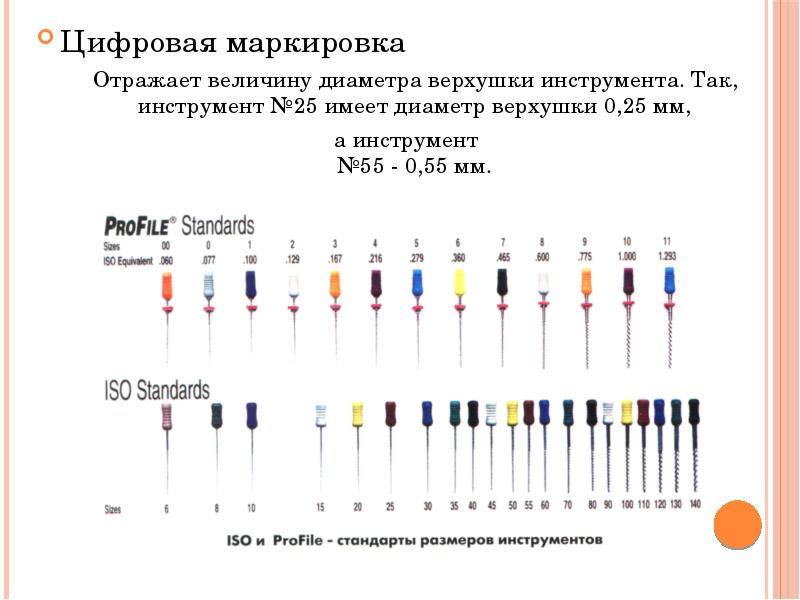

Цифровая маркировка Цифровая маркировка Отражает величину диаметра верхушки инструмента. Так, инструмент №25 имеет диаметр верхушки 0,25 мм, а инструмент №55 - 0,55 мм.

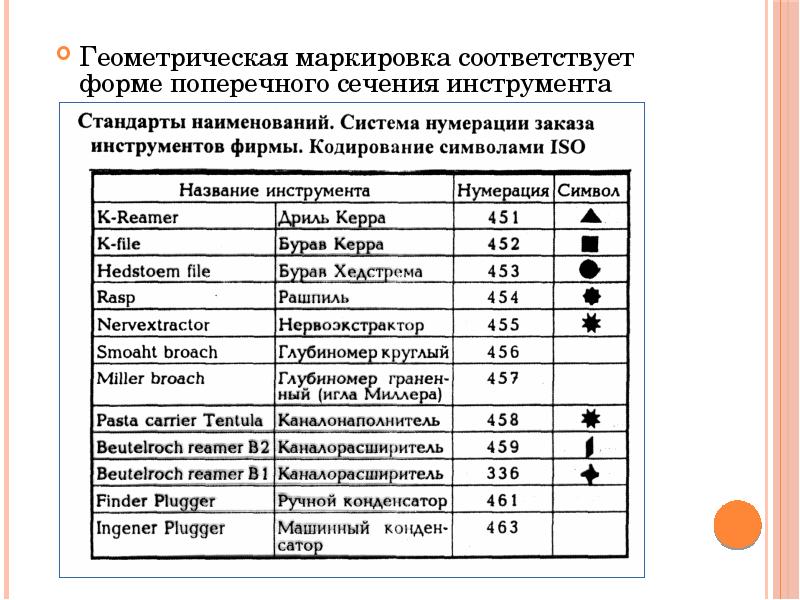

Геометрическая маркировка соответствует форме поперечного сечения инструмента Геометрическая маркировка соответствует форме поперечного сечения инструмента

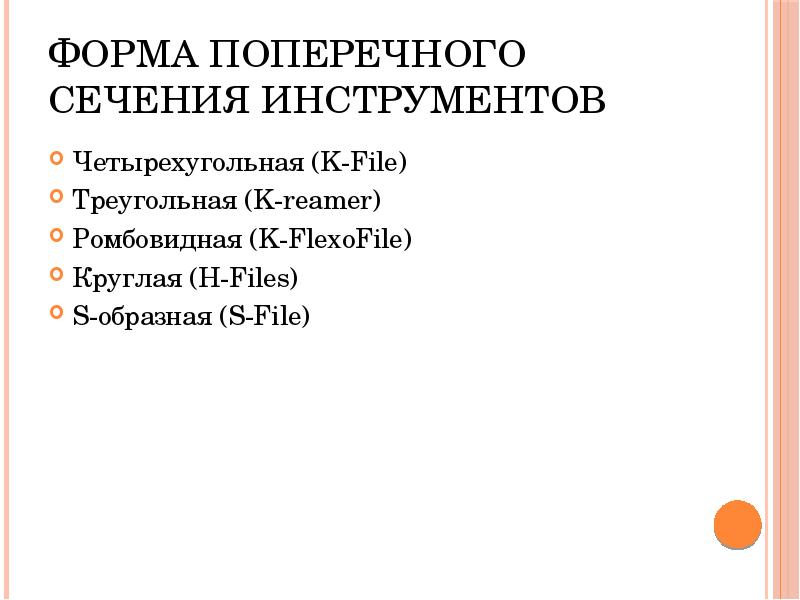

Форма поперечного сечения инструментов Четырехугольная (K-File) Треугольная (K-reamer) Ромбовидная (K-FlexoFile) Круглая (H-Files) S-образная (S-File)

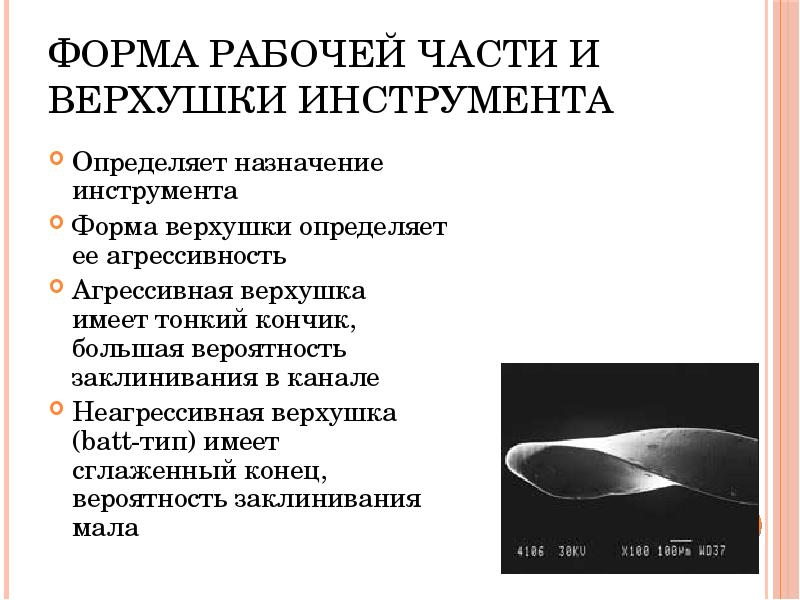

Форма рабочей части и верхушки инструмента Определяет назначение инструмента Форма верхушки определяет ее агрессивность Агрессивная верхушка имеет тонкий кончик, большая вероятность заклинивания в канале Неагрессивная верхушка (batt-тип) имеет сглаженный конец, вероятность заклинивания мала

Конические неагрессивные верхушки имеют: K-Flexoreamer, K-Flexoreamer Golden Medium, К-Nitiflex, K-Flexofile, K-Flexofile Golden Medium, именно эти инструменты позволяют беспрепятственно и без перфораций пройти корневой канал до апекса. Конические неагрессивные верхушки имеют: K-Flexoreamer, K-Flexoreamer Golden Medium, К-Nitiflex, K-Flexofile, K-Flexofile Golden Medium, именно эти инструменты позволяют беспрепятственно и без перфораций пройти корневой канал до апекса. Конические агрессивные верхушки имеют: K-Reamer, K-File, Hedstroem File

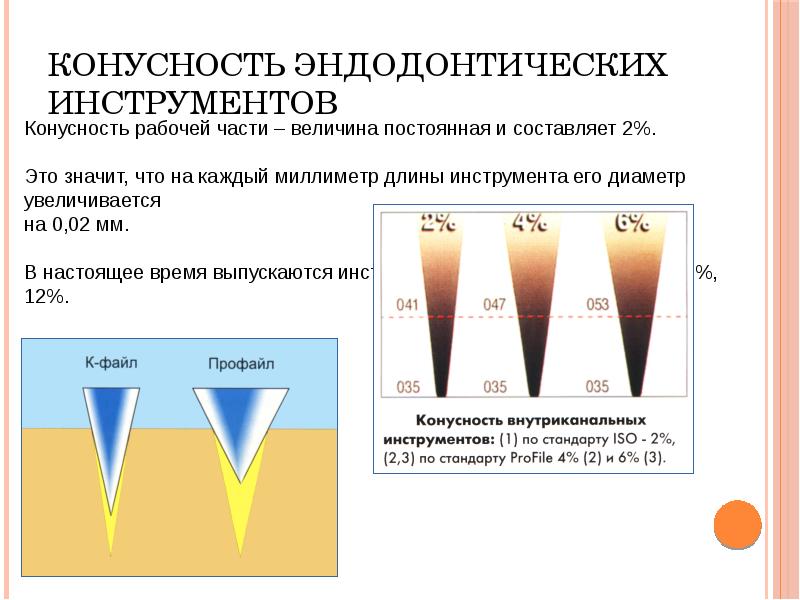

Конусность эндодонтических инструментов

Инструменты, обеспечивающие доступ к корневым каналам Боры, эндоборы Эндодонтические экскаваторы Ручные эндодонтические зонды

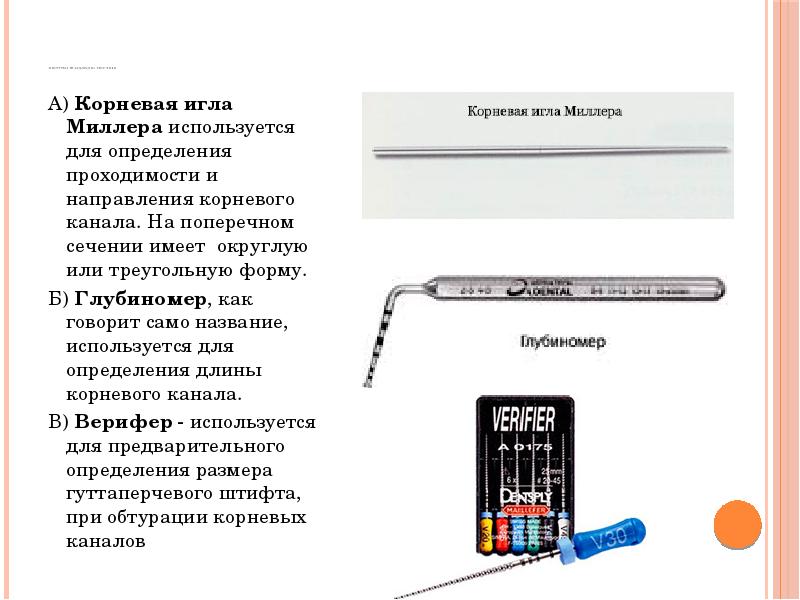

              Инструменты для диагностики А) Корневая игла Миллера используется для определения проходимости и направления корневого канала. На поперечном сечении имеет  округлую или треугольную форму. Б) Глубиномер, как говорит само название, используется для определения длины корневого канала.  В) Верифер - используется для предварительного определения размера гуттаперчевого штифта, при обтурации корневых каналов

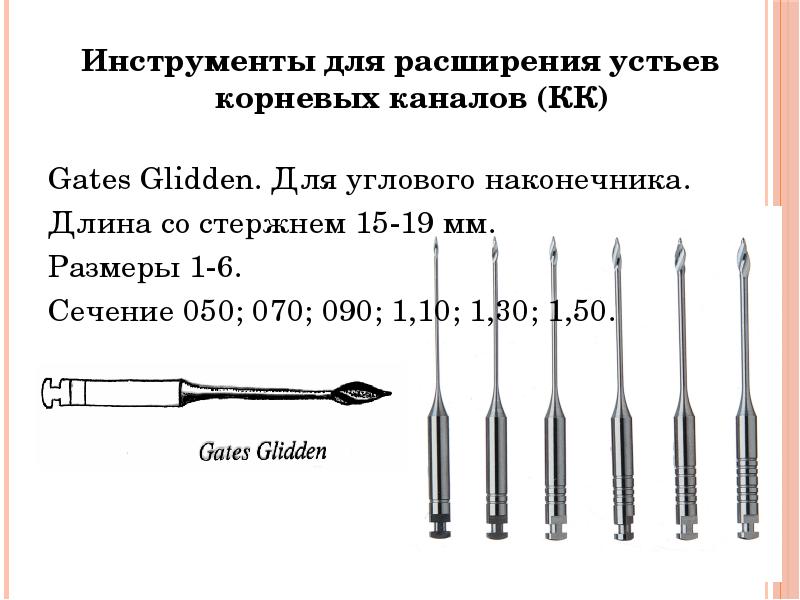

Инструменты для расширения устьев корневых каналов (КК) Инструменты для расширения устьев корневых каналов (КК) Gates Glidden. Для углового наконечника. Длина со стержнем 15-19 мм. Размеры 1-6. Сечение 050; 070; 090; 1,10; 1,30; 1,50.

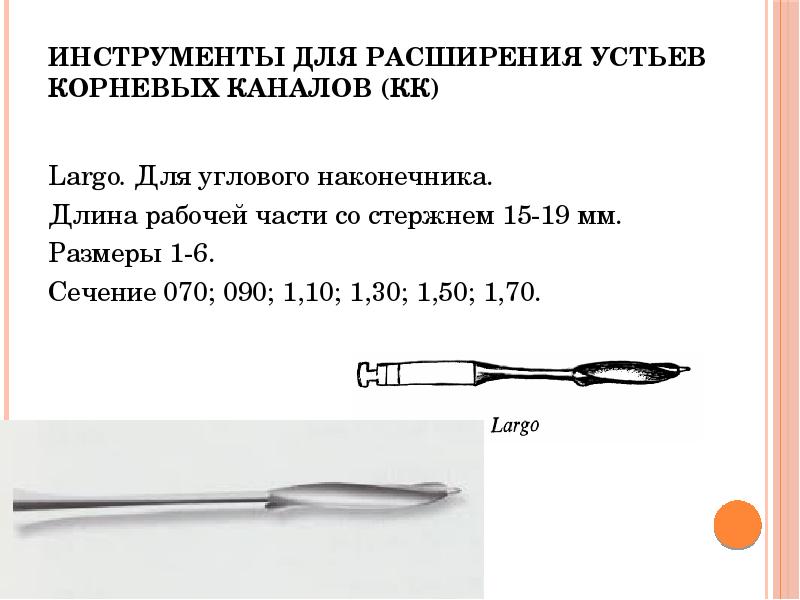

Инструменты для расширения устьев корневых каналов (КК) Largo. Для углового наконечника. Длина рабочей части со стержнем 15-19 мм. Размеры 1-6. Сечение 070; 090; 1,10; 1,30; 1,50; 1,70.

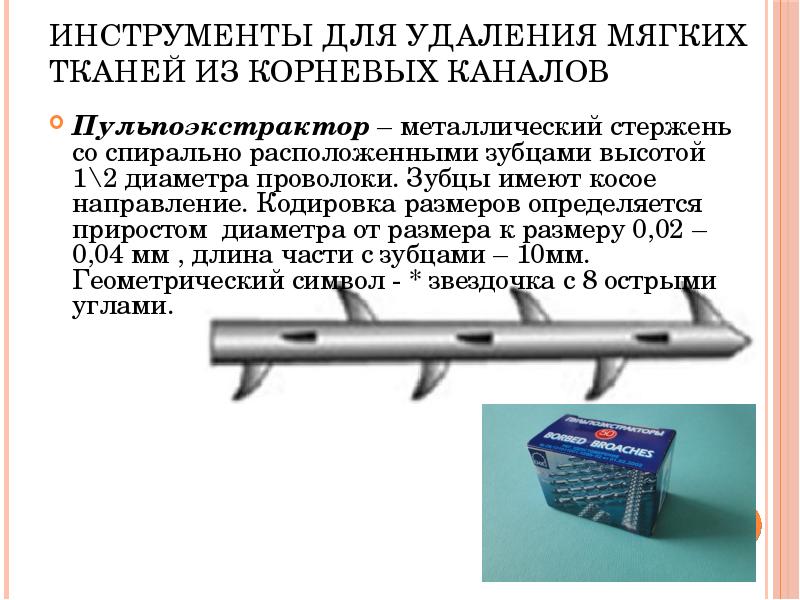

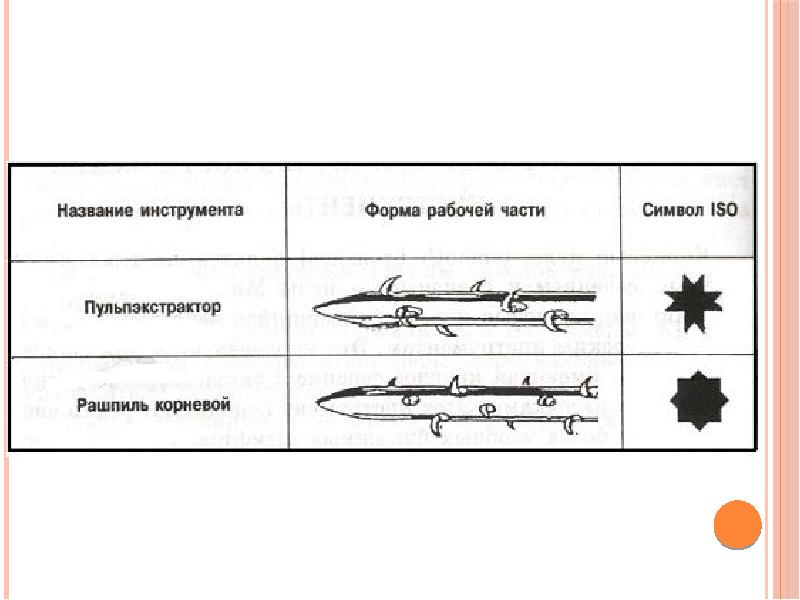

Инструменты для удаления мягких тканей из корневых каналов Пульпоэкстрактор – металлический стержень со спирально расположенными зубцами высотой 1\2 диаметра проволоки. Зубцы имеют косое направление. Кодировка размеров определяется приростом диаметра от размера к размеру 0,02 – 0,04 мм , длина части с зубцами – 10мм. Геометрический символ - * звездочка с 8 острыми углами.

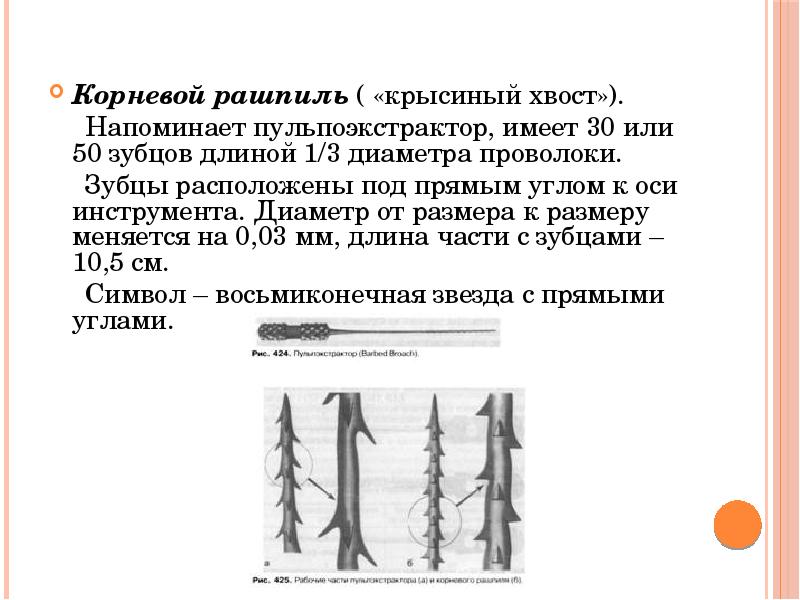

Корневой рашпиль ( «крысиный хвост»). Напоминает пульпоэкстрактор, имеет 30 или 50 зубцов длиной 1/3 диаметра проволоки. Зубцы расположены под прямым углом к оси инструмента. Диаметр от размера к размеру меняется на 0,03 мм, длина части с зубцами – 10,5 см. Символ – восьмиконечная звезда с прямыми углами.

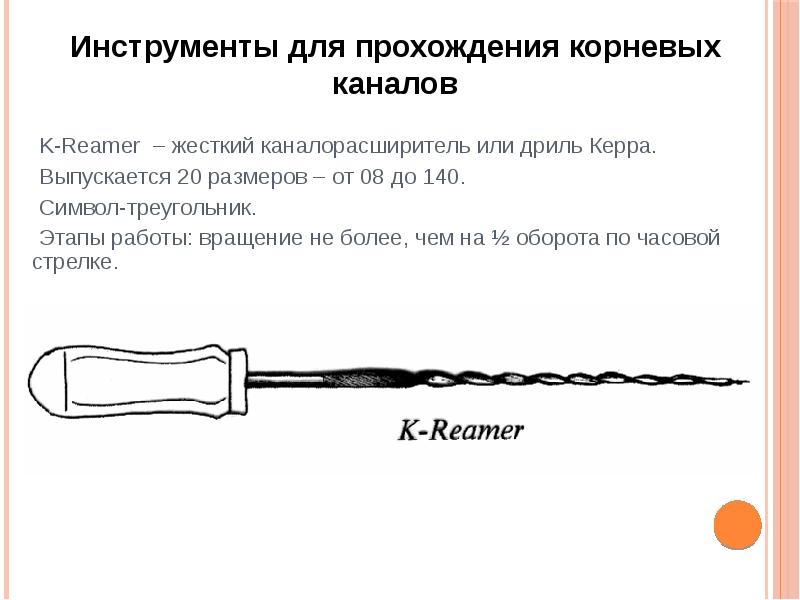

K-Reamer – жесткий каналорасширитель или дриль Керра. Выпускается 20 размеров – от 08 до 140. Символ-треугольник. Этапы работы: вращение не более, чем на ½ оборота по часовой стрелке.

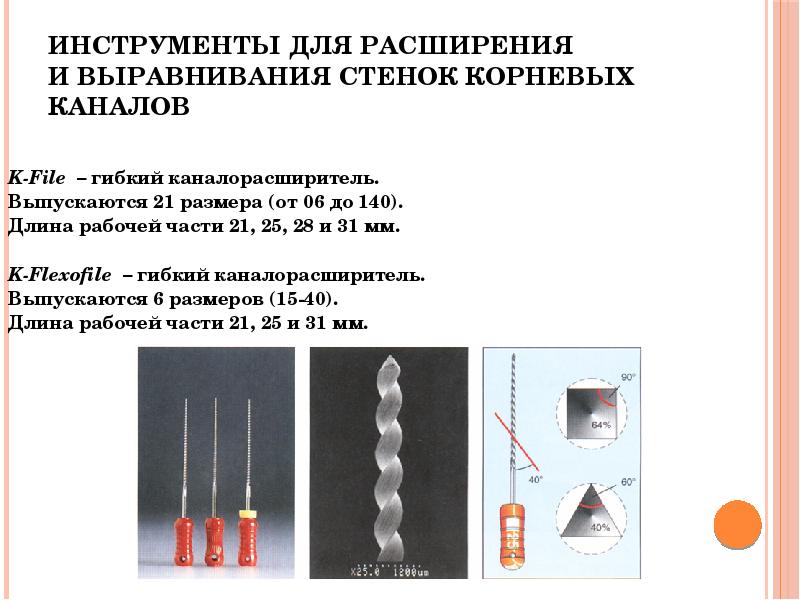

Инструменты для расширения и выравнивания стенок корневых каналов K-File – гибкий каналорасширитель. Выпускаются 21 размера (от 06 до 140). Длина рабочей части 21, 25, 28 и 31 мм. K-Flexofile – гибкий каналорасширитель. Выпускаются 6 размеров (15-40). Длина рабочей части 21, 25 и 31 мм.

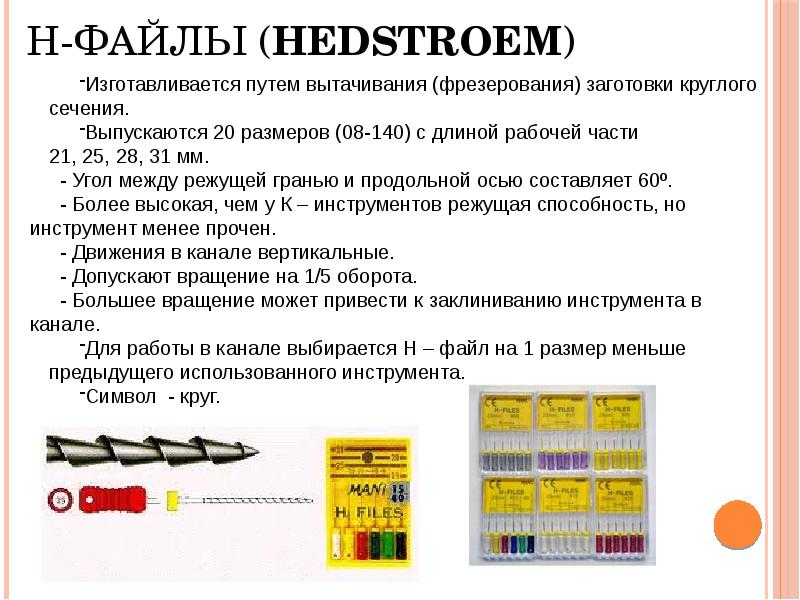

Н-файлы (Hedstroеm)

Машинная обработка корневых каналов Виды эндодонтических наконечников: Низкоскоростные – (300-800 об/мин), наконечник имеет встроенный редуктор или микромотор. Маркируется зеленым кольцом. Возвратно – круговые ( реципрокные) – от 30 до 1500 (по и против часовой стрелки). Маркируются желтым кольцом. Возвратно – круговые с поступательными движениями на 0,4 -0,8мм вверх вниз.

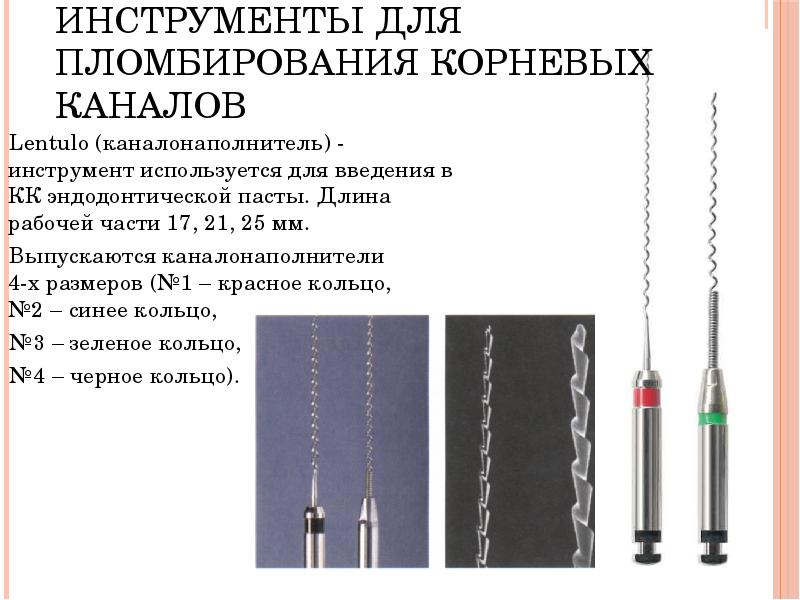

Инструменты для пломбирования корневых каналов Lentulo (каналонаполнитель) - инструмент используется для введения в КК эндодонтической пасты. Длина рабочей части 17, 21, 25 мм. Выпускаются каналонаполнители 4-х размеров (№1 – красное кольцо, №2 – синее кольцо, №3 – зеленое кольцо, №4 – черное кольцо).

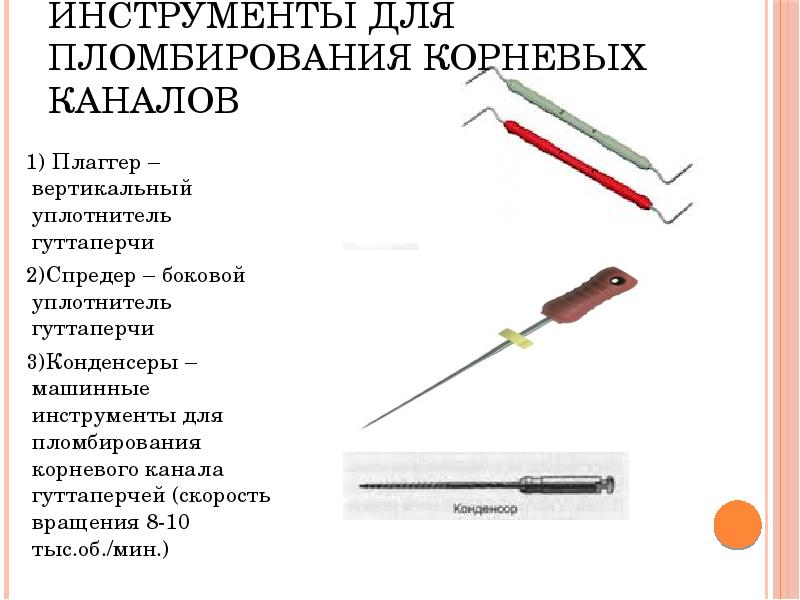

Инструменты для пломбирования корневых каналов 1) Плаггер – вертикальный уплотнитель гуттаперчи 2)Спредер – боковой уплотнитель гуттаперчи 3)Конденсеры – машинные инструменты для пломбирования корневого канала гуттаперчей (скорость вращения 8-10 тыс.об./мин.)

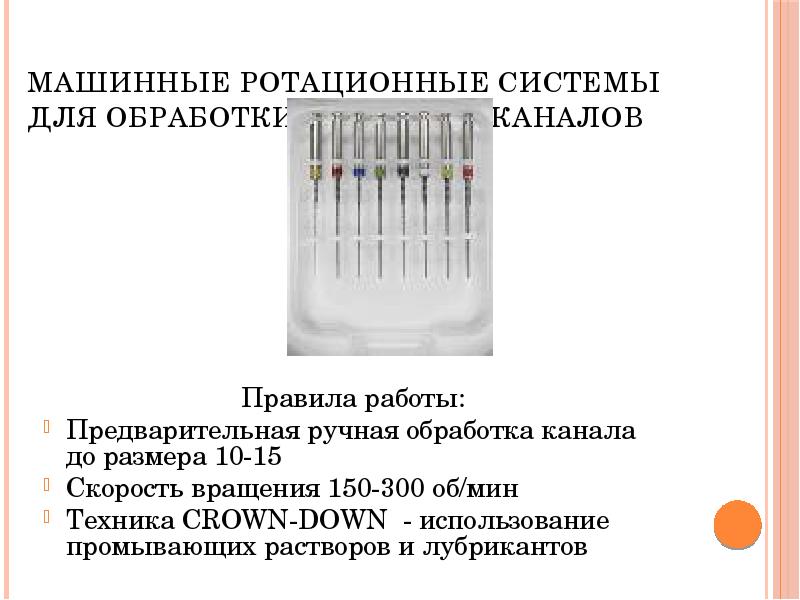

Машинные ротационные системы для обработки корневых каналов Правила работы: Предварительная ручная обработка канала до размера 10-15 Скорость вращения 150-300 об/мин Техника CROWN-DOWN - использование промывающих растворов и лубрикантов

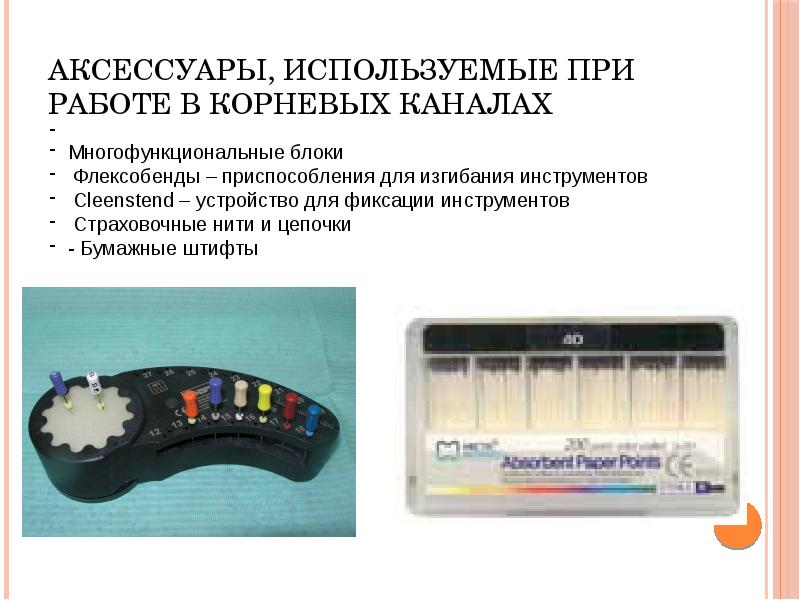

Аксессуары, используемые при работе в корневых каналах

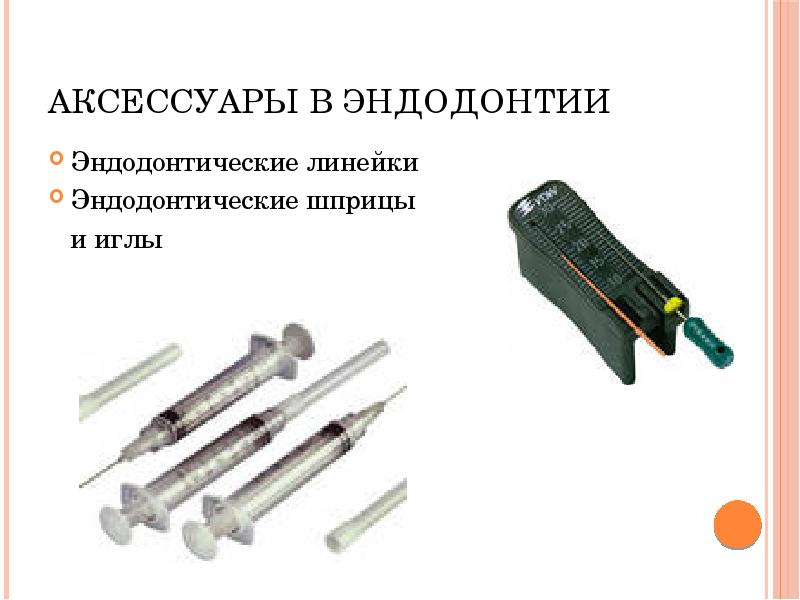

Аксессуары в эндодонтии Эндодонтические линейки Эндодонтические шприцы и иглы

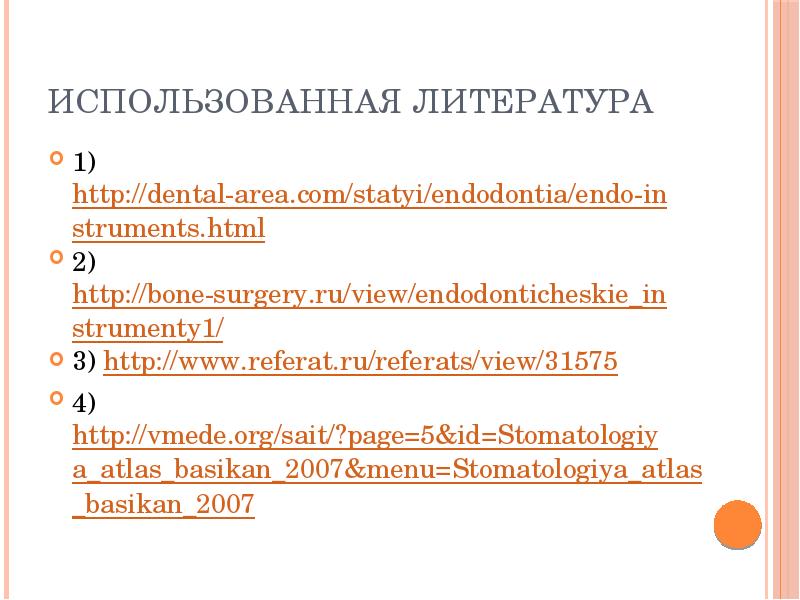

Использованная литература 1) http://dental-area.com/statyi/endodontia/endo-instruments.html 2) http://bone-surgery.ru/view/endodonticheskie_instrumenty1/ 3) http://www.referat.ru/referats/view/31575 4) http://vmede.org/sait/?page=5&id=Stomatologiya_atlas_basikan_2007&menu=Stomatologiya_atlas_basikan_2007
