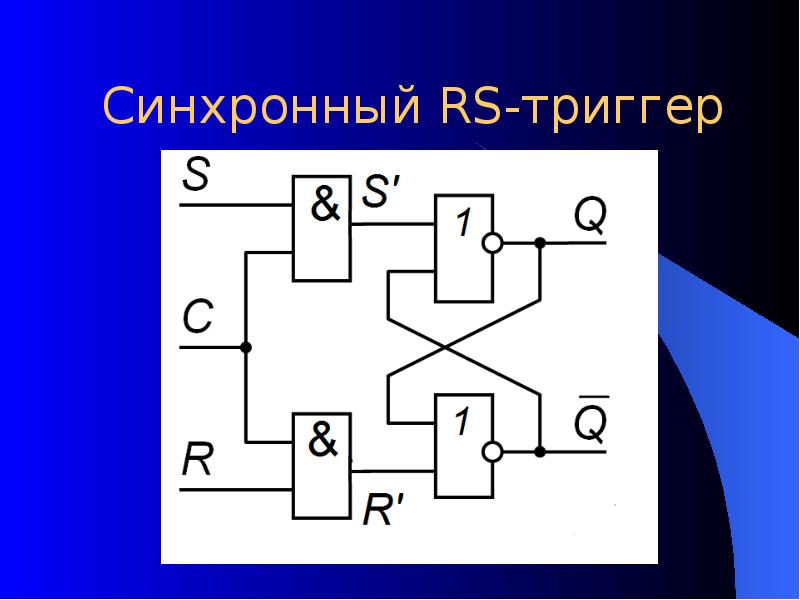

 Функционирование синхронного
 RS-триггера может бытьТРИГГЕРЫВременные диаграммы RS-триггера со статическим управлениемD - триггер
 Этот тип триггера имеет лишь один информационный входD - триггерD - триггер
 Q = С * Q0 v C *D - триггер
 Временные диаграммы работы
 D - триггераДвухступенчатые триггеры
 Особенность триггеров с двухступенчатым запоминанием информации состоит в том,Двухступенчатые триггерыДвухступенчатые триггеры
 Оба триггера функционируют как синхронные триггеры со статическим управлением.Двухступенчатые триггеры
 Ведомый триггер, имеющий инверсный синхронизирующий вход, при этом неДвухступенчатые триггеры
 При изменении значения С (с С = 1 наДвухступенчатые триггеры
 С этого момента на выходах устанавливаются значения, соответствующие входнымДвухступенчатые триггеры
 Таким образом, управление процессами в триггере с двухступенчатым запоминаниемУниверсальный JK - триггерУниверсальный JK - триггерТРИГГЕРЫТРИГГЕРЫСинхронный RS-триггер со статическим управлением



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Триггеры


Слайд 2
Описание слайда:
Назначение триггера. Триггер предназначен для хранения значения одной логической переменной (или значения одноразрядного двоичного числа; при хранении многоразрядных двоичных чисел для запоминания значения каждого разряда числа используется отдельный триггер).

Слайд 3
Описание слайда:
Назначение триггера. В соответствии с этим триггер имеет два состояния: одно из них обозначается как состояние 0, другое — как состояние 1. Воздействуя на входы триггера, его устанавливают в нужное состояние.

Слайд 4
Описание слайда:
Основные обозначения. Триггер имеет два выхода: Q – прямой выход; Q – инверсный выход.

Слайд 5
Описание слайда:

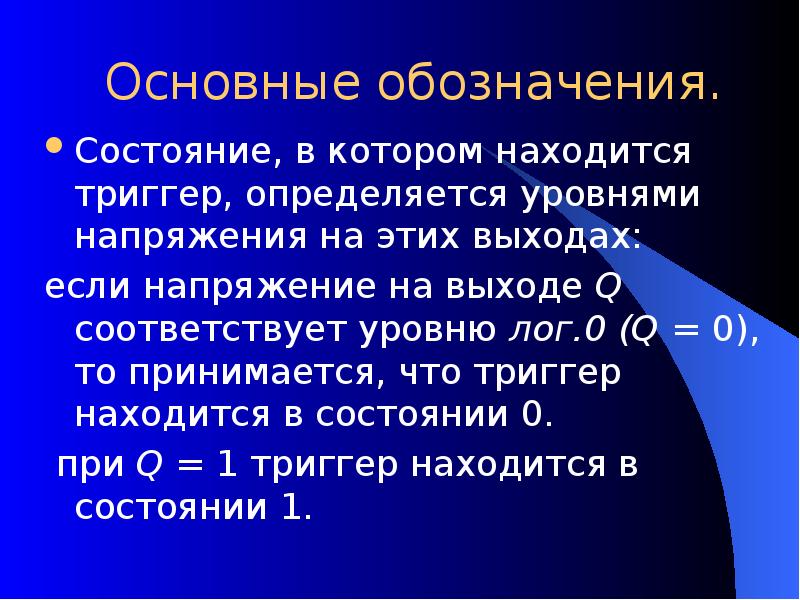

Основные обозначения. Состояние, в котором находится триггер, определяется уровнями напряжения на этих выходах: если напряжение на выходе Q соответствует уровню лог.0 (Q = 0), то принимается, что триггер находится в состоянии 0. при Q = 1 триггер находится в состоянии 1.

Слайд 6
Описание слайда:
Основные обозначения. R (от англ. Reset) —раздельный вход установки триггера в состояние 0; S (от англ. Set) —раздельный вход установки триггера в состояние 1;

Слайд 7
Описание слайда:
Основные обозначения. К ( от англ. Kill — убить)— вход установки универсального триггера в состояние 0; J(от англ. Jump — прыжок) — вход установки универсального триггера в состояние 1;

Слайд 8
Описание слайда:
Основные обозначения. Т(от англ. Toggle - переключатель) — счетный вход; D (от англ. Delay, либо от data - данные)  — информационный вход установки триггера в состояние, соответствующее логическому уровню на этом входе; С(от англ. clock)— управляющий (синхронизирующий) вход.

Слайд 9
Описание слайда:
Триггеры Наименование триггера определяется типами его входов. Например, RS-триггер — триггер, имеющий входы типов R и S; D-триггер — триггер, имеющий вход типа D.

Слайд 10
Описание слайда:
Обозначение триггеров на функциональных схемах. Примеры условного обозначения триггеров на функциональных схемах в соответствии с ГОСТ 2.743-91 (ЕСКД) показаны на следующих слайдах

Слайд 11
Описание слайда:
Обозначения триггеров Асинхронный RS – триггер с инверсными входами

Слайд 12
Описание слайда:
Обозначения триггеров Синхронный D – триггер со статическим входом С

Слайд 13
Описание слайда:
Обозначения триггеров Синхронный D – триггер с динамическим входом С

Слайд 14
Описание слайда:

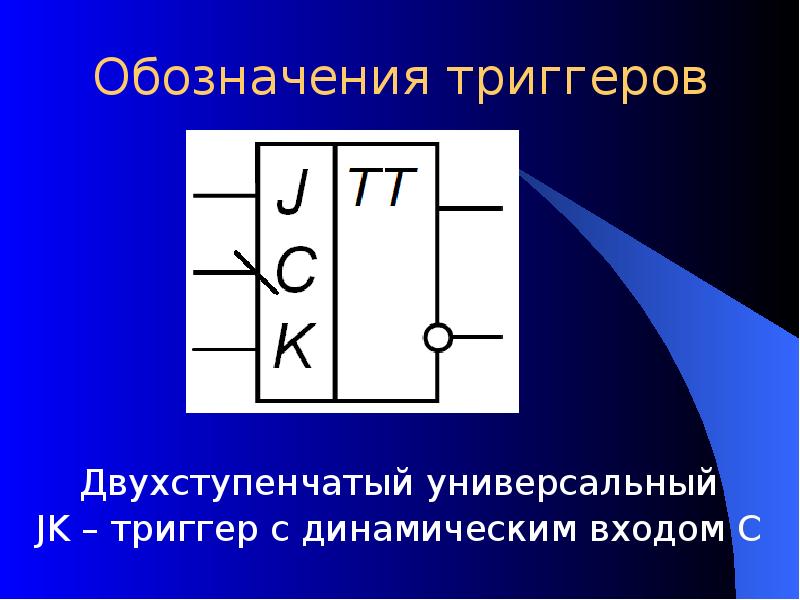

Обозначения триггеров

Слайд 15
Описание слайда:

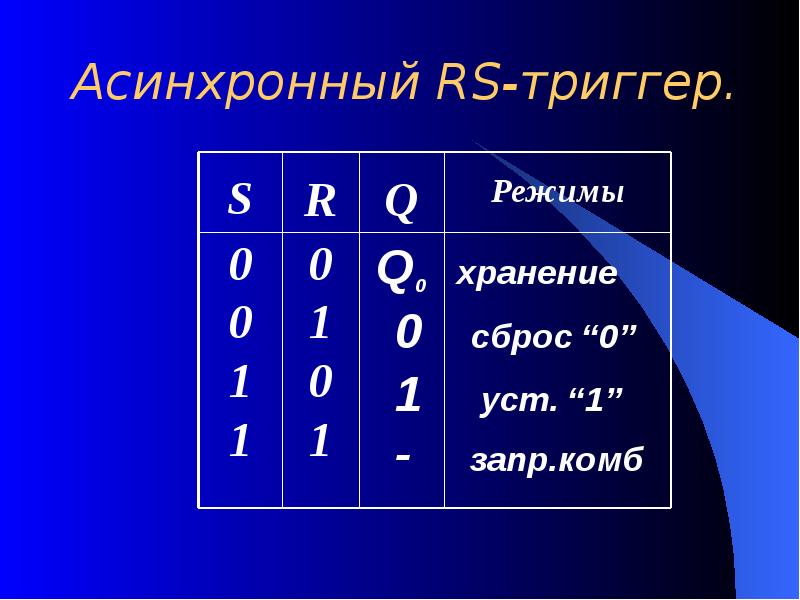

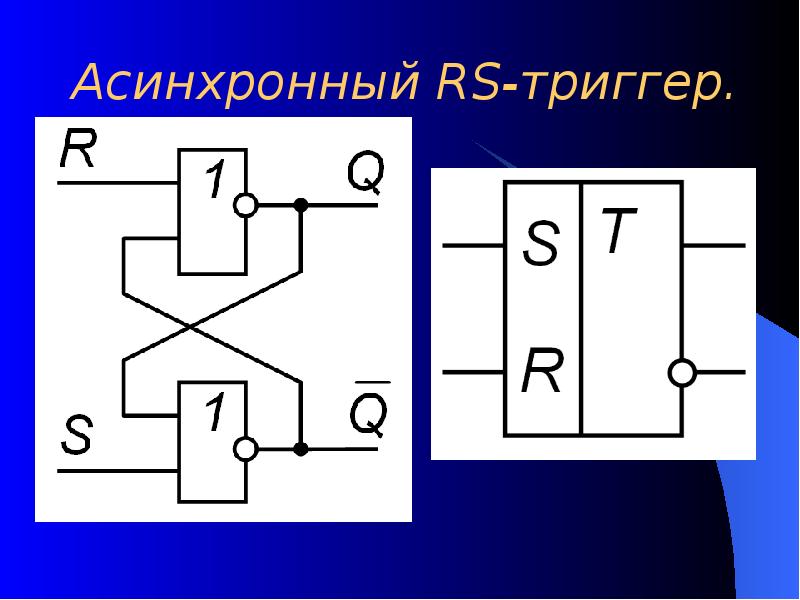

Асинхронный RS-триггер. Асинхронный RS-триггер — простейший интегральный триггер, применяющийся самостоятельно, а также входящий в состав более сложных интегральных триггеров в качестве запоминающей ячейки.

Слайд 16
Описание слайда:
Асинхронный RS-триггер.

Слайд 17
Описание слайда:
Асинхронный RS-триггер.

Слайд 18
Описание слайда:

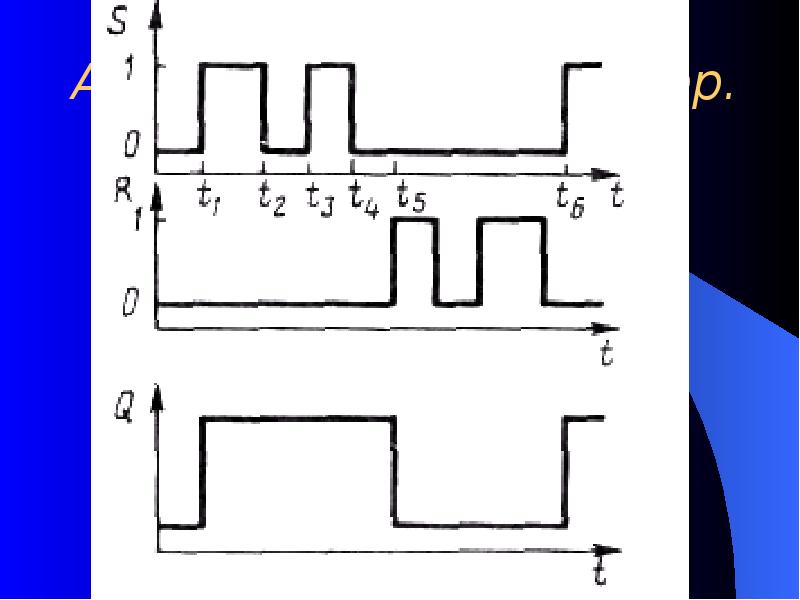

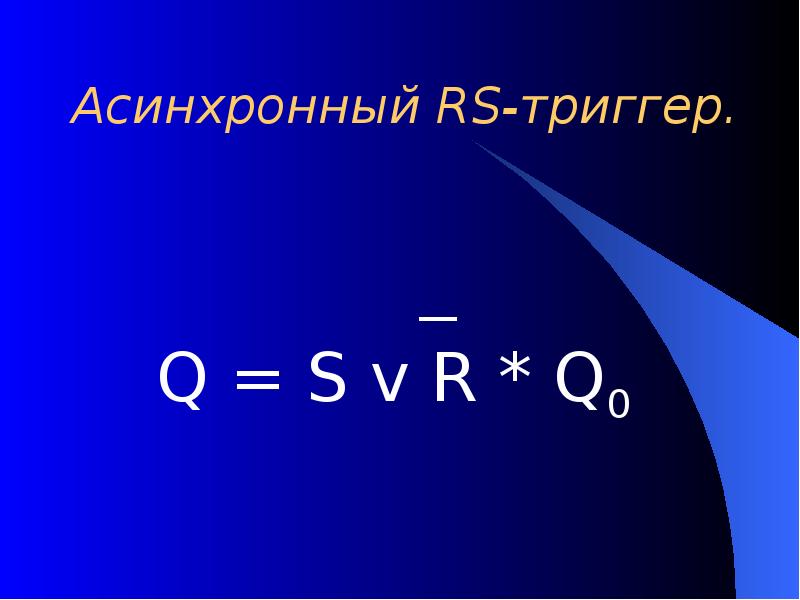

Асинхронный RS-триггер. Q = S v R * Q0

Слайд 19
Описание слайда:

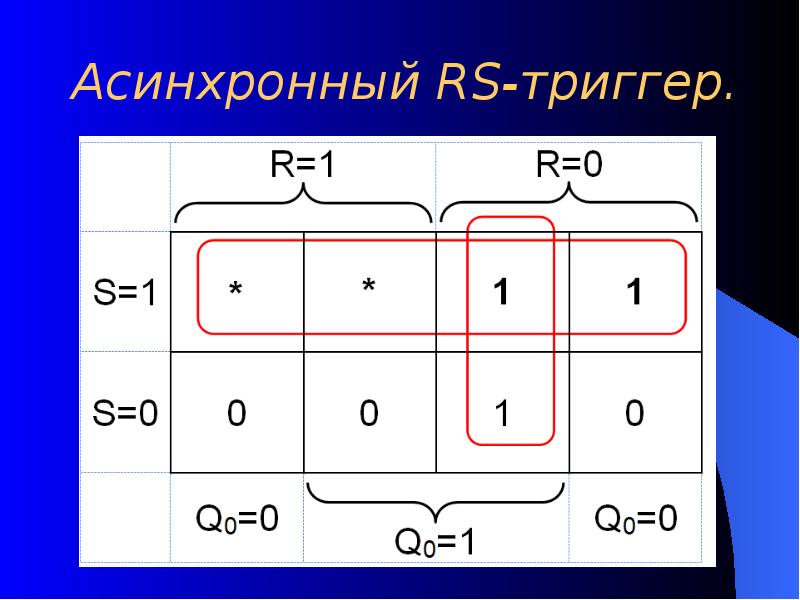

Асинхронный RS-триггер.

Слайд 20
Описание слайда:

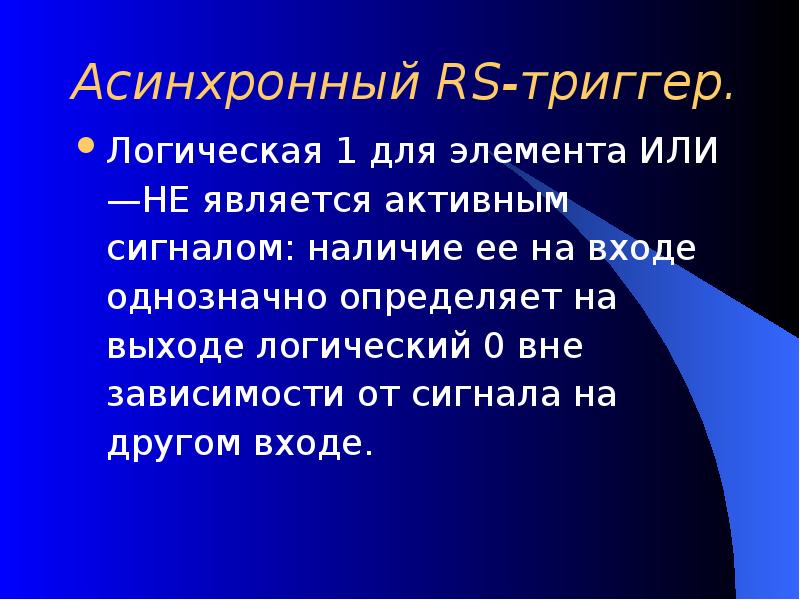

Асинхронный RS-триггер. Логическая 1 для элемента ИЛИ—НЕ является активным сигналом: наличие ее на входе однозначно определяет на выходе логический 0 вне зависимости от сигнала на другом входе.

Слайд 21
Описание слайда:
Асинхронный RS-триггер. Отсюда следует, что переключающим сигналом для рассматриваемого триггера является логическая 1, а также то, что вход S (установки триггера в состояние Q=1) должен быть связан с элементом, выход которого принят за Q .

Слайд 22
Описание слайда:
Асинхронный RS-триггер.

Слайд 23
Описание слайда:

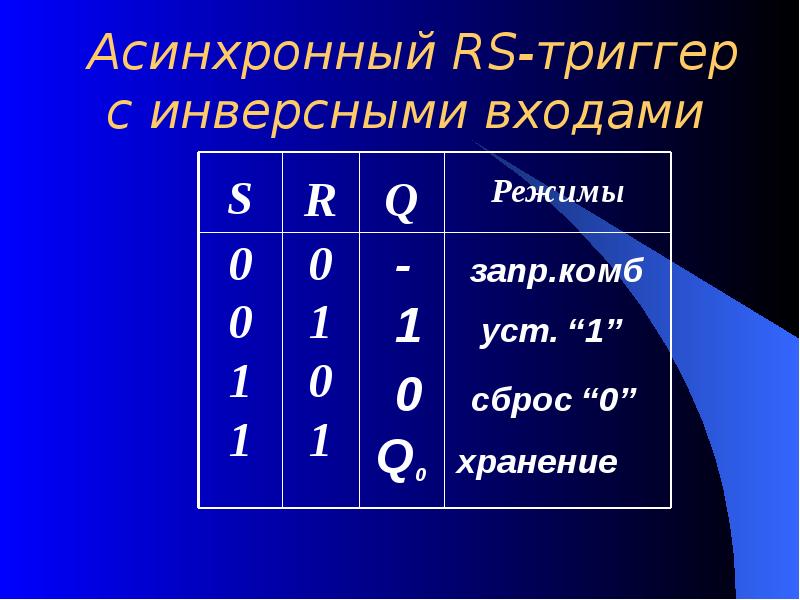

Асинхронный RS-триггер с инверсными входами Отличие от логической структуры рассмотренного выше RS-триггера с прямыми входами состоит лишь в том, что здесь использованы логические элементы И-НЕ.

Слайд 24
Описание слайда:
Асинхронный RS-триггер с инверсными входами

Слайд 25
Описание слайда:
Асинхронный RS-триггер с инверсными входами Временные диаграммы нарисовать самостоятельно

Слайд 26
Описание слайда:

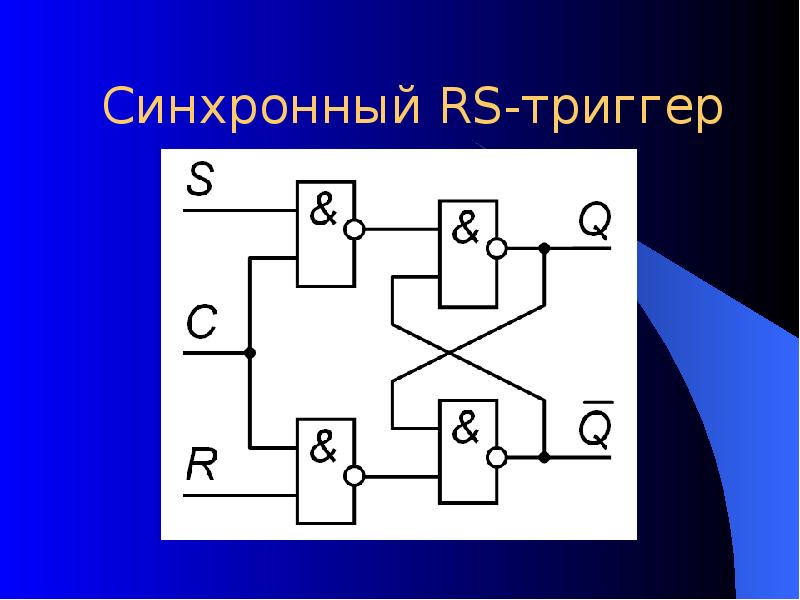

Синхронный RS-триггер Отличие синхронного триггера от асинхронного состоит в том, что синхронный триггер снабжен дополнительным входом, называемым синхронизирующим (этот вход часто называют также тактирующим входом).

Слайд 27
Описание слайда:

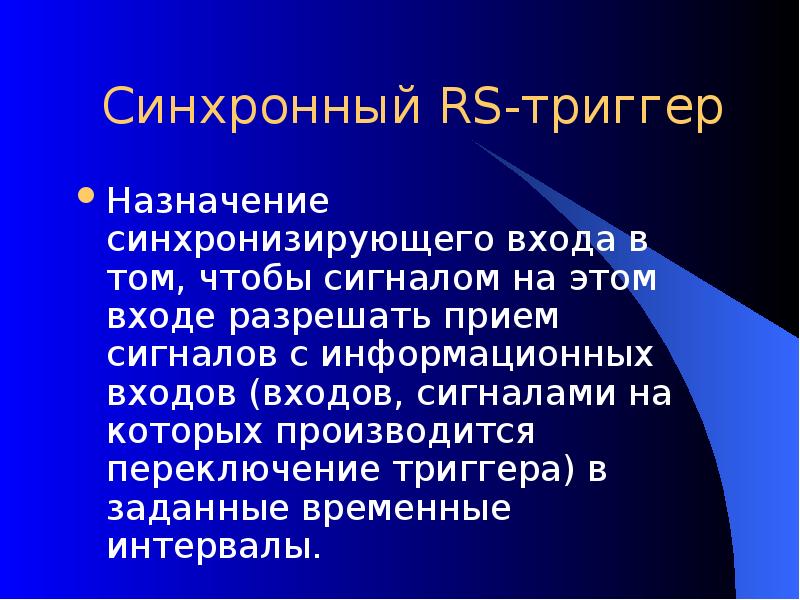

Синхронный RS-триггер Назначение синхронизирующего входа в том, чтобы сигналом на этом входе разрешать прием сигналов с информационных входов (входов, сигналами на которых производится переключение триггера) в заданные временные интервалы.

Слайд 28
Описание слайда:

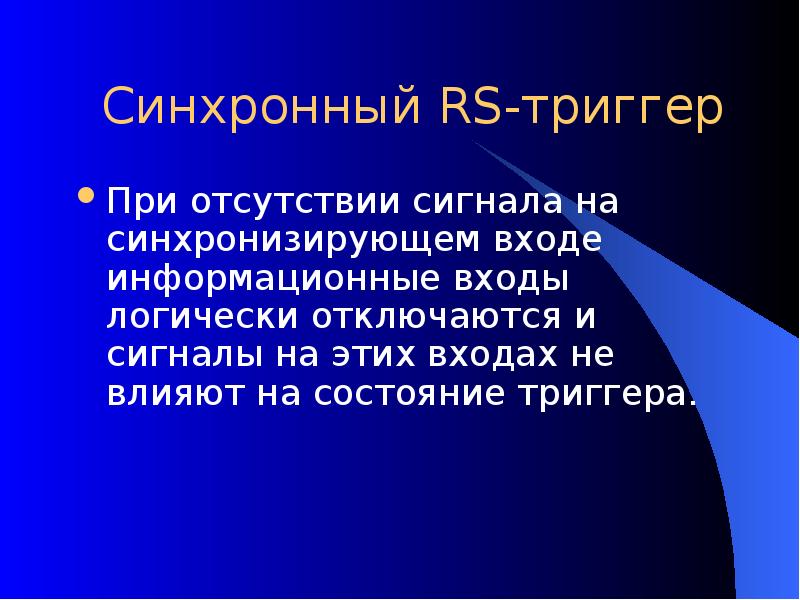

Синхронный RS-триггер При отсутствии сигнала на синхронизирующем входе информационные входы логически отключаются и сигналы на этих входах не влияют на состояние триггера.

Слайд 29
Описание слайда:

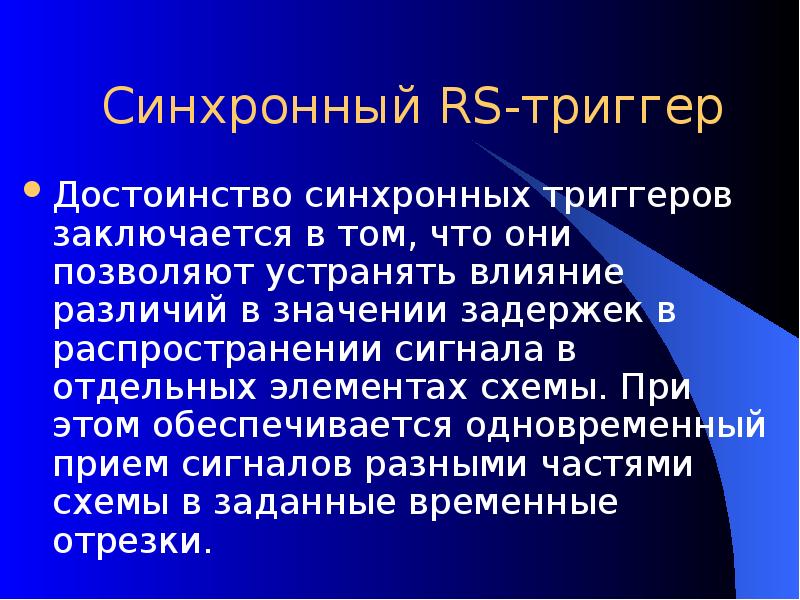

Синхронный RS-триггер Достоинство синхронных триггеров заключается в том, что они позволяют устранять влияние различий в значении задержек в распространении сигнала в отдельных элементах схемы. При этом обеспечивается одновременный прием сигналов разными частями схемы в заданные временные отрезки.

Слайд 30
Описание слайда:
Синхронный RS-триггер Достоинство синхронных триггеров заключается в том, что они позволяют устранять влияние различий в значении задержек в распространении сигнала в отдельных элементах схемы. При этом обеспечивается одновременный прием сигналов разными частями схемы в заданные временные отрезки.

Слайд 31
Описание слайда:

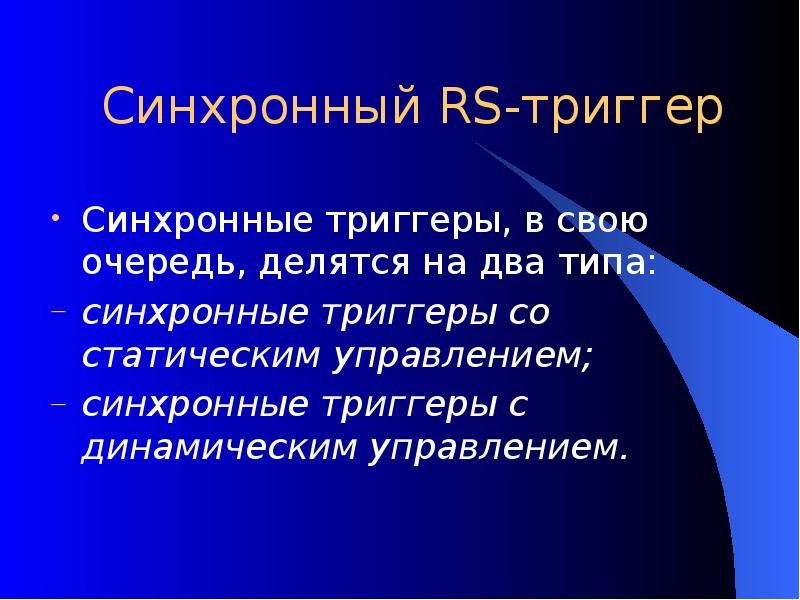

Синхронный RS-триггер Синхронные триггеры, в свою очередь, делятся на два типа: синхронные триггеры со статическим управлением; синхронные триггеры с динамическим управлением.

Слайд 32
Описание слайда:

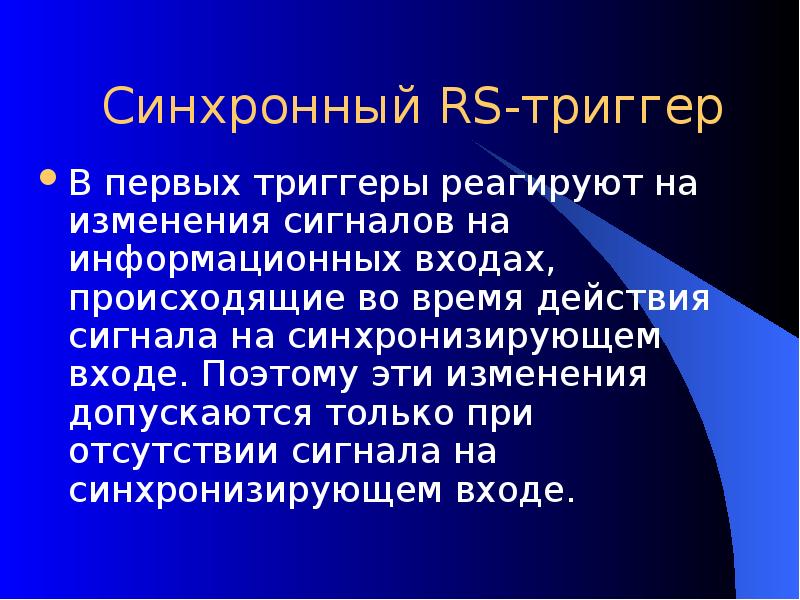

Синхронный RS-триггер В первых триггеры реагируют на изменения сигналов на информационных входах, происходящие во время действия сигнала на синхронизирующем входе. Поэтому эти изменения допускаются только при отсутствии сигнала на синхронизирующем входе.

Слайд 33
Описание слайда:

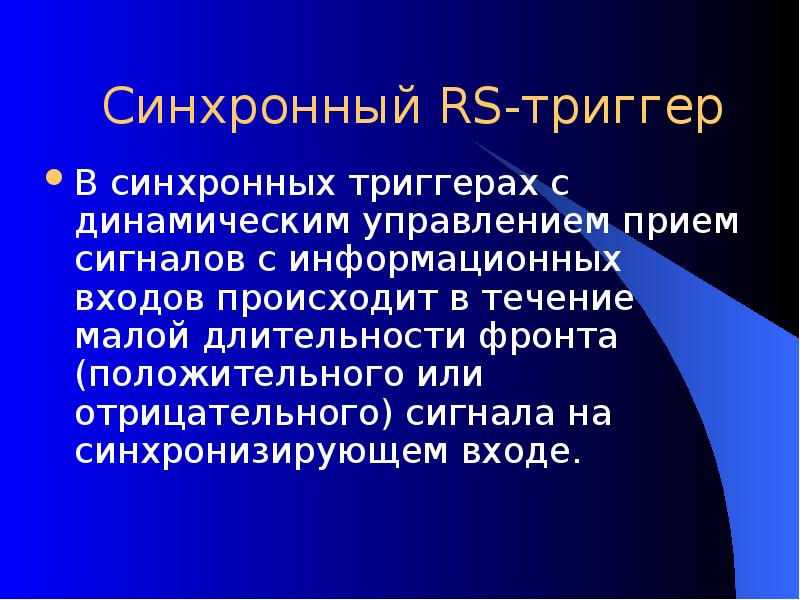

Синхронный RS-триггер В синхронных триггерах с динамическим управлением прием сигналов с информационных входов происходит в течение малой длительности фронта (положительного или отрицательного) сигнала на синхронизирующем входе.

Слайд 34
Описание слайда:

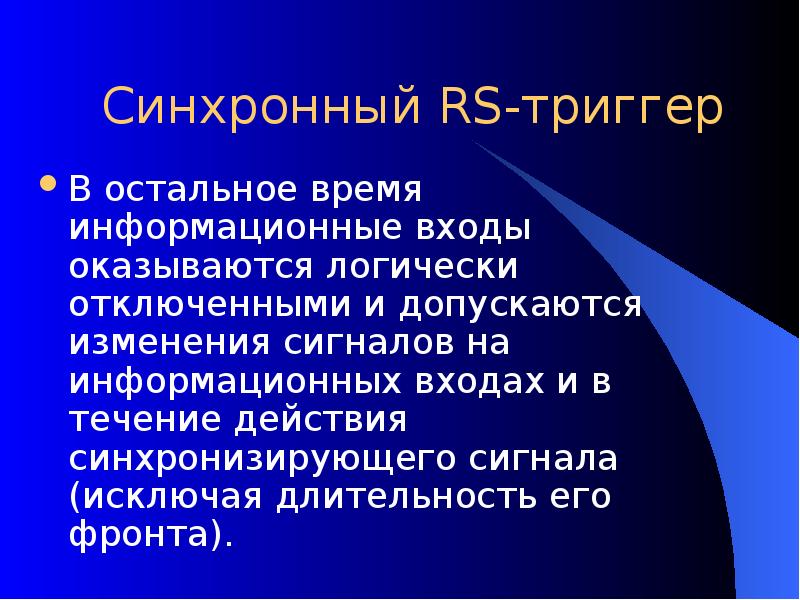

Синхронный RS-триггер В остальное время информационные входы оказываются логически отключенными и допускаются изменения сигналов на информационных входах и в течение действия синхронизирующего сигнала (исключая длительность его фронта).

Слайд 35
Описание слайда:
Синхронный RS-триггер

Слайд 36
Описание слайда:
Синхронный RS-триггер

Слайд 37
Описание слайда:

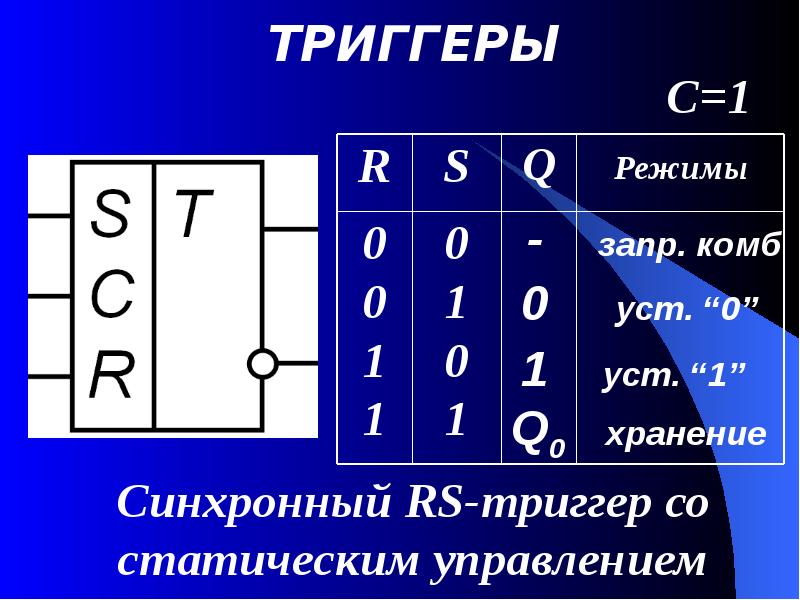

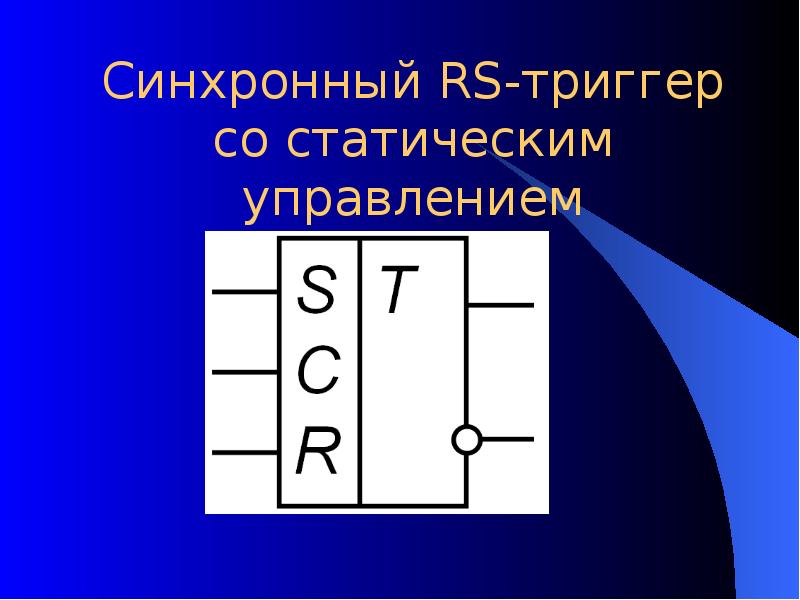

Синхронный RS-триггер со статическим управлением

Слайд 38
Описание слайда:
Синхронный RS-триггер со статическим управлением Функционирование синхронного RS-триггера может быть описано логическим выражением Q = * Q0 v C * (S v * Q0)

Слайд 39
Описание слайда:
ТРИГГЕРЫ

Слайд 40
Описание слайда:
Временные диаграммы RS-триггера со статическим управлением

Слайд 41
Описание слайда:

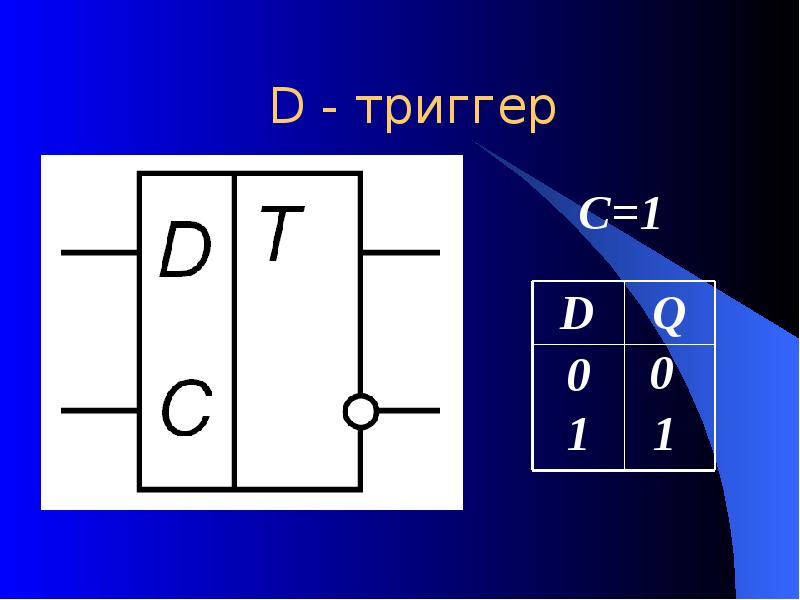

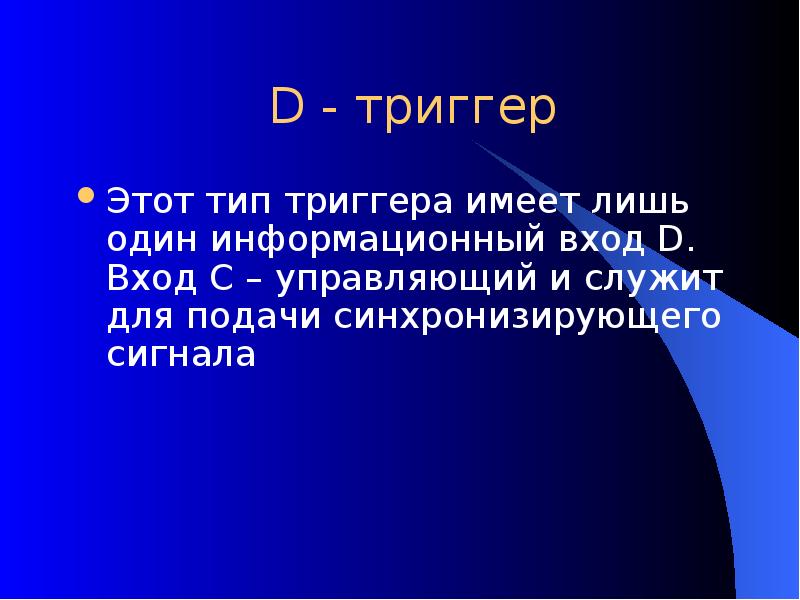

D - триггер Этот тип триггера имеет лишь один информационный вход D. Вход С – управляющий и служит для подачи синхронизирующего сигнала

Слайд 42
Описание слайда:
D - триггер

Слайд 43
Описание слайда:
D - триггер Q = С * Q0 v C * D

Слайд 44
Описание слайда:

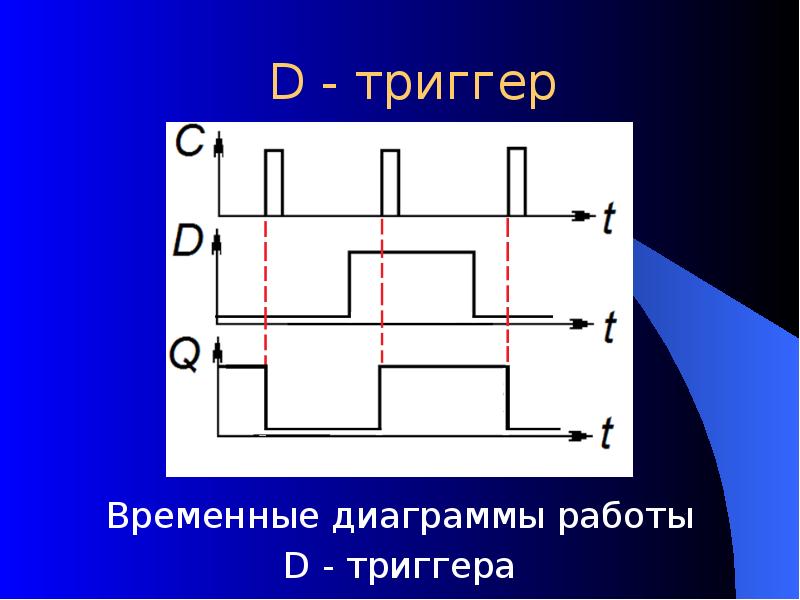

D - триггер Временные диаграммы работы D - триггера

Слайд 45
Описание слайда:

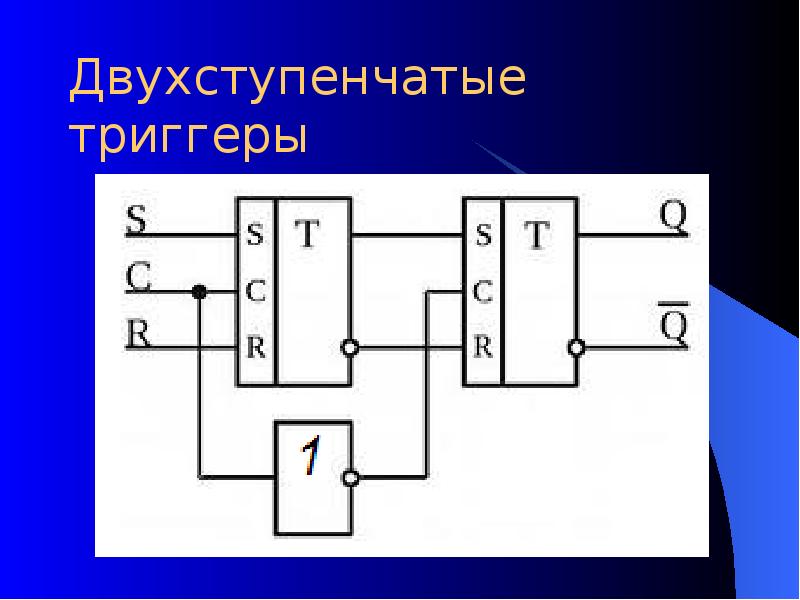

Двухступенчатые триггеры Особенность триггеров с двухступенчатым запоминанием информации состоит в том, что они содержат две триггерные структуры: одна из них образует так называемый ведущий триггер (M – master), другая – ведомый триггер (S – slave).

Слайд 46
Описание слайда:
Двухступенчатые триггеры

Слайд 47
Описание слайда:
Двухступенчатые триггеры Оба триггера функционируют как синхронные триггеры со статическим управлением. Если на синхронизирующем входе С = 1, ведущий триггер устанавливается в состояние, соответствующее сигналам, поступающим на информационные входы.

Слайд 48
Описание слайда:
Двухступенчатые триггеры Ведомый триггер, имеющий инверсный синхронизирующий вход, при этом не восприимчив к информации, поступающей на его вход с выхода ведущего триггера. Он продолжает находиться в состоянии, в которое был ранее установлен (в предыдущем тактовом периоде)

Слайд 49
Описание слайда:
Двухступенчатые триггеры При изменении значения С (с С = 1 на С = 0) ведущий триггер отключается от информационных входов и перестает реагировать на изменения значений сигналов на этих входах; ведомый триггер устанавливается в состояние, в котором находится ведущий триггер.

Слайд 50
Описание слайда:
Двухступенчатые триггеры С этого момента на выходах устанавливаются значения, соответствующие входным сигналам, поступавшим к моменту рассматриваемого фронта сигнала на синхронизирующем входе.

Слайд 51
Описание слайда:
Двухступенчатые триггеры Таким образом, управление процессами в триггере с двухступенчатым запоминанием информации за время тактового периода осуществляется двумя фронтами сигнала на синхронизирующем входе: на положительном фронте происходит установка ведущего триггера, на отрицательном фронте – ведомого триггера.

Слайд 52
Описание слайда:

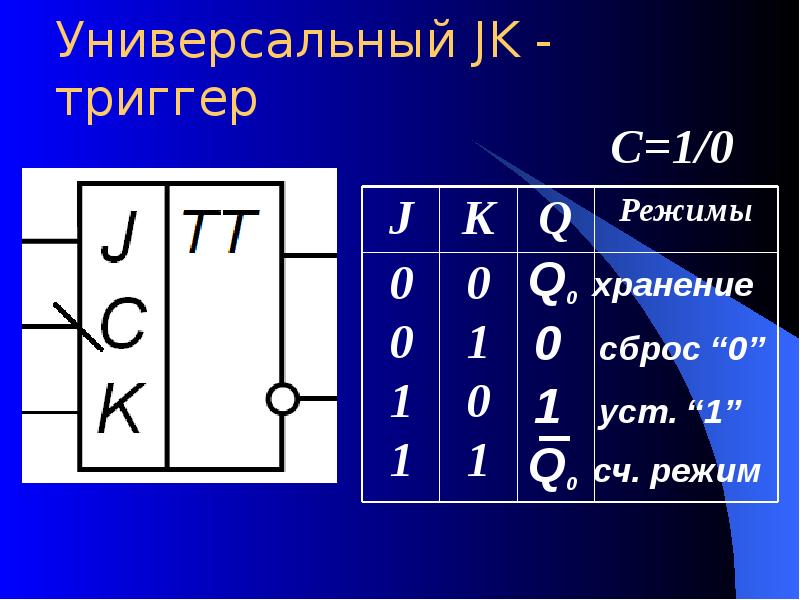

Универсальный JK - триггер

Слайд 53
Описание слайда:
Универсальный JK - триггер

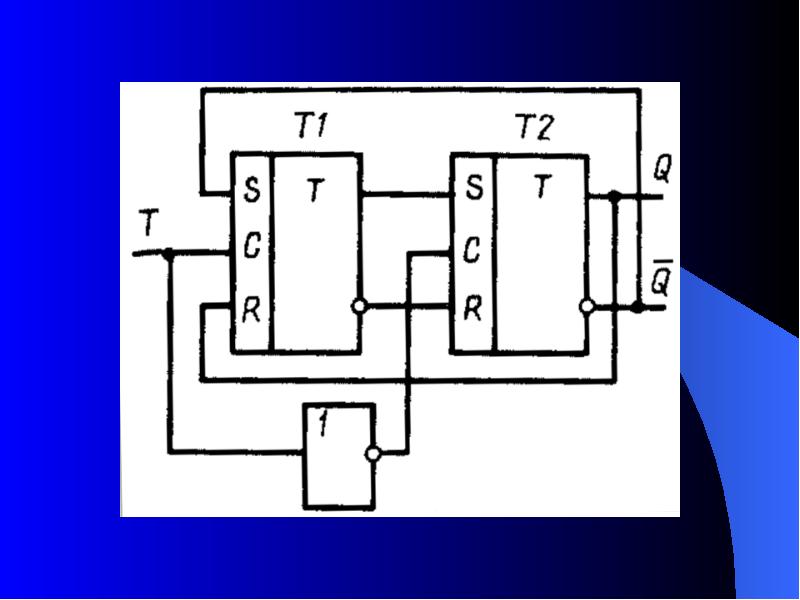

Слайд 54
Описание слайда:

Слайд 55
Описание слайда:
ТРИГГЕРЫ

Слайд 56
Описание слайда:

Слайд 57
Описание слайда:
ТРИГГЕРЫ

Слайд 58
Описание слайда:
Синхронный RS-триггер со статическим управлением
