Занятие №1 презентация

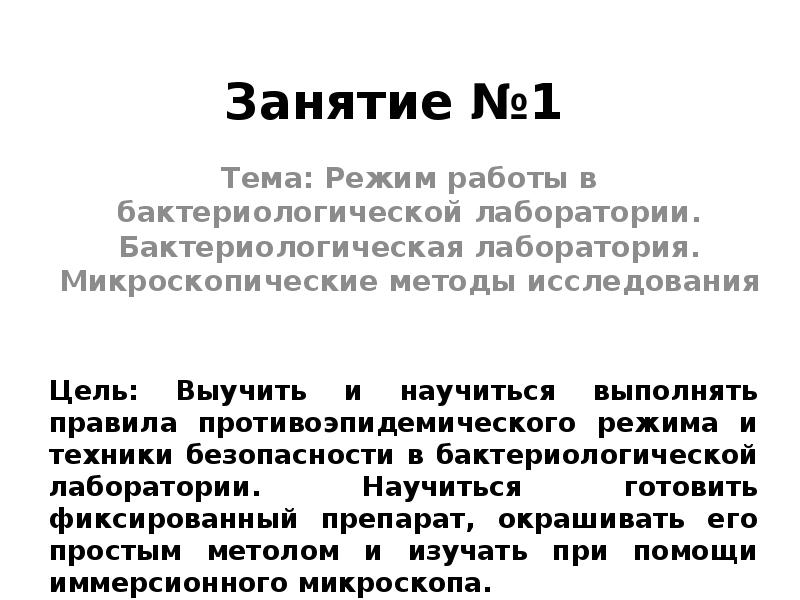

Занятие №1 Тема: Режим работы в бактериологической лаборатории. Бактериологическая лаборатория. Микроскопические методы исследования

ТИПЫ МИКРОСКОПОВ. Разрешающая способность объектива (Z)- характеристики фотографического объектива, отображающие его свойства по передаче четкого изображения. Формула Аббе где «» длина волны источника излучения, используемого для освещения препарата; n -показатель преломления среды между объектом и фронтальной линзой объек­тива; u– отвесный угол, образуемый крайними лучами, попадающими в объек­тив.

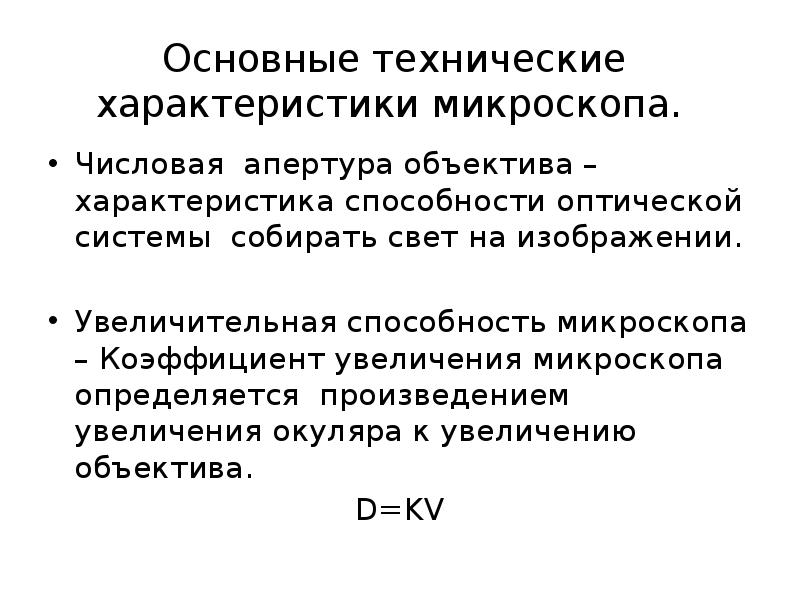

Основные технические характеристики микроскопа. Числовая апертура объектива – характеристика способности оптической системы собирать свет на изображении. Увеличительная способность микроскопа – Коэффициент увеличения микроскопа определяется произведением увеличения окуляра к увеличению объектива. D=KV

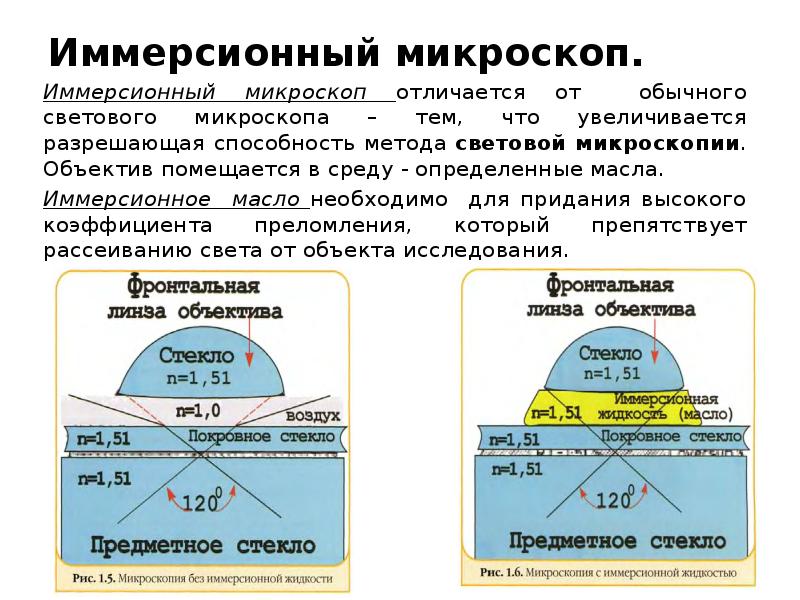

Иммерсионный микроскоп. Иммерсионный микроскоп отличается от обычного светового микроскопа – тем, что увеличивается разрешающая способность метода световой микроскопии. Объектив помещается в среду - определенные масла. Иммерсионное масло необходимо для придания высокого коэффициента преломления, который препятствует рассеиванию света от объекта исследования.

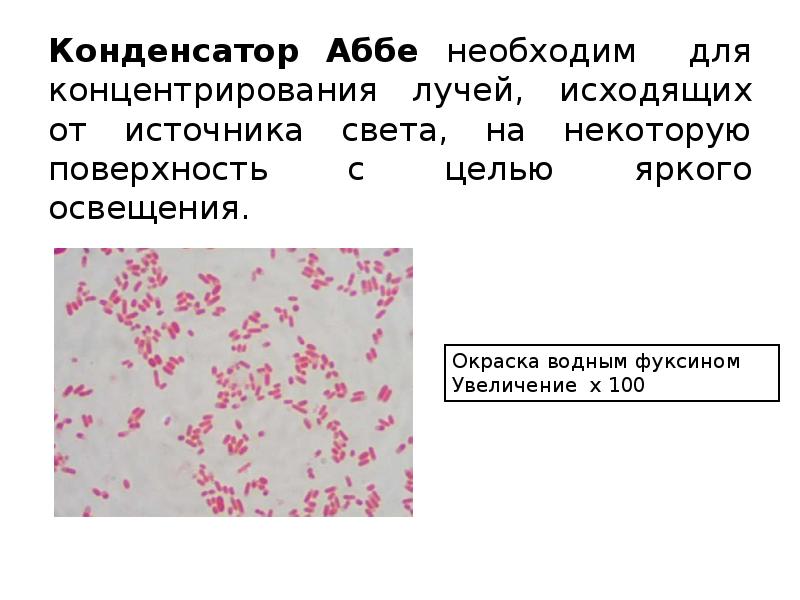

Конденсатор Аббе необходим для концентрирования лучей, исходящих от источника света, на некоторую поверхность с целью яркого освещения.

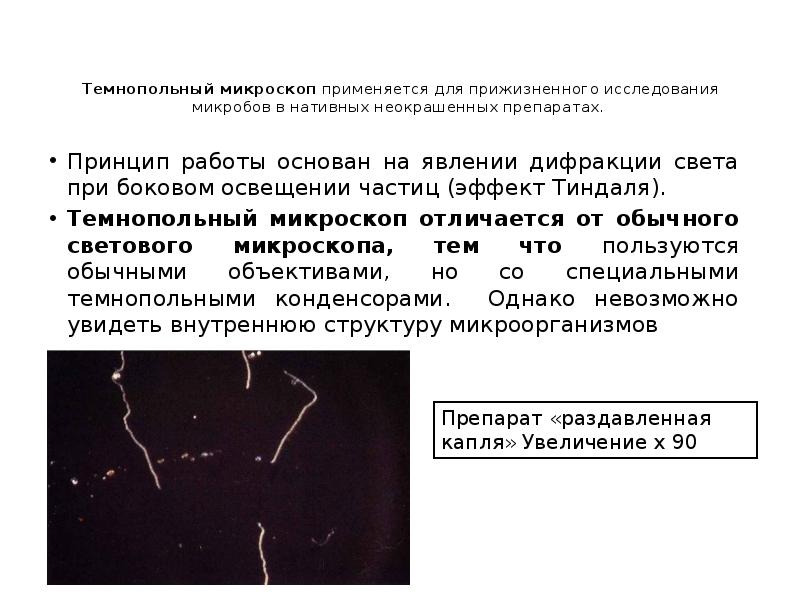

Темнопольный микроскоп применяется для прижизненного исследования микробов в нативных неокрашенных препаратах. Принцип работы основан на явлении дифракции света при боковом освещении частиц (эффект Тиндаля). Темнопольный микроскоп отличается от обычного светового микроскопа, тем что пользуются обычными объективами, но со специальными темнопольными конденсорами. Однако невозможно увидеть внутреннюю структуру микроорганизмов

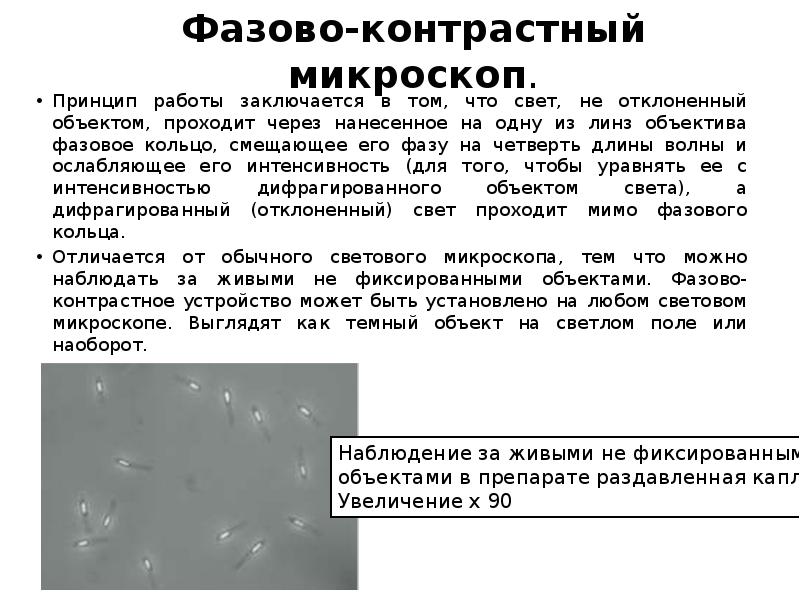

Фазово-контрастный микроскоп. Принцип работы заключается в том, что свет, не отклоненный объектом, проходит через нанесенное на одну из линз объектива фазовое кольцо, смещающее его фазу на четверть длины волны и ослабляющее его интенсивность (для того, чтобы уравнять ее с интенсивностью дифрагированного объектом света), а дифрагированный (отклоненный) свет проходит мимо фазового кольца. Отличается от обычного светового микроскопа, тем что можно наблюдать за живыми не фиксированными объектами. Фазово-контрастное устройство может быть установлено на любом световом микроскопе. Выглядят как темный объект на светлом поле или наоборот.

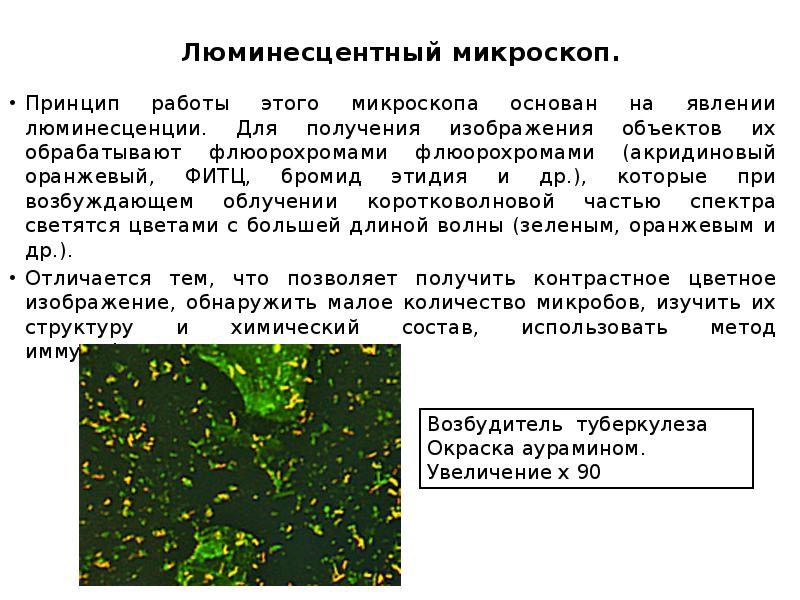

  Люминесцентный микроскоп. Принцип работы этого микроскопа основан на явлении люминесценции. Для получения изо­бражения объектов их обрабатывают флюорохромами флюорохромами (акридиновый оранжевый, ФИТЦ, бромид этидия и др.), которые при возбуждающем облучении ко­ротковолновой частью спектра светятся цветами с большей длиной волны (зеленым, оранжевым и др.). Отличается тем, что позволяет получить контрастное цвет­ное изображение, обнаружить малое количество микробов, изучить их структуру и химический со­став, использовать метод иммунофлюоресценции.

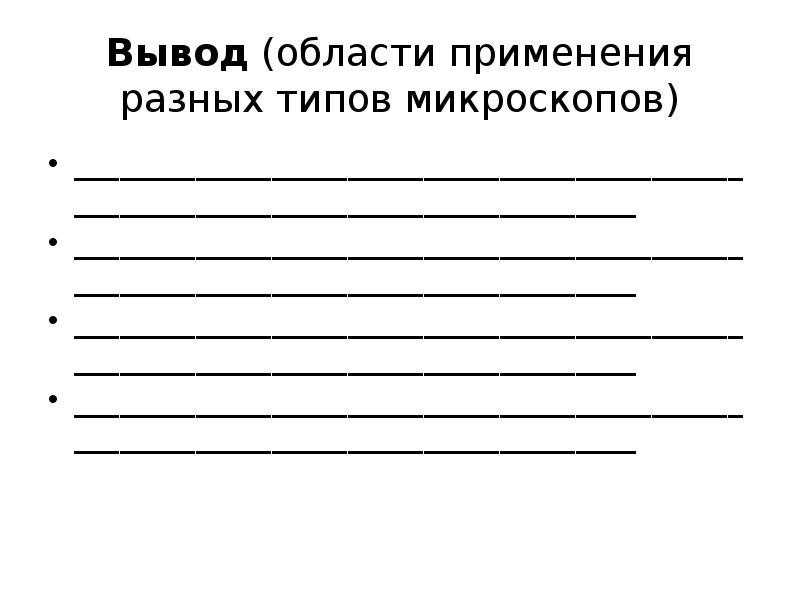

Вывод (области применения разных типов микроскопов) _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________ _________________________________________________________________________________
