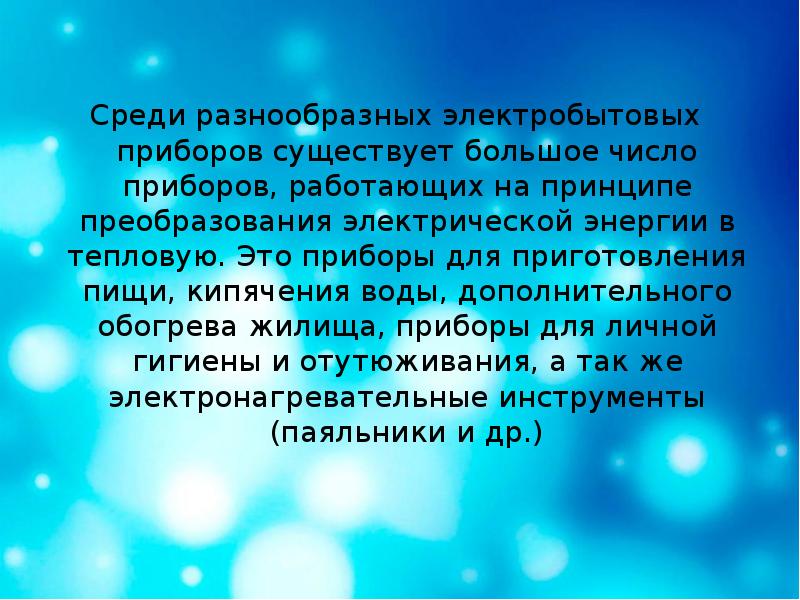

Среди разнообразных электробытовых приборов существует большое число приборов, работающих на принципе преобразования электрической энергии в тепловую. Это приборы для приготовления пищи, кипячения воды, дополнительного обогрева жилища, приборы для личной гигиены и отутюживания, а так же электронагревательные инструменты (паяльники и др.) Среди разнообразных электробытовых приборов существует большое число приборов, работающих на принципе преобразования электрической энергии в тепловую. Это приборы для приготовления пищи, кипячения воды, дополнительного обогрева жилища, приборы для личной гигиены и отутюживания, а так же электронагревательные инструменты (паяльники и др.)

Лечебно – гигиенические приборы (электрогрелки, электробинты и др.), а так же приборы для поддержания пищи в горячем состоянии (мармиты) работают при невысоких температурах, не превышающих нескольких десятков градусов. Лечебно – гигиенические приборы (электрогрелки, электробинты и др.), а так же приборы для поддержания пищи в горячем состоянии (мармиты) работают при невысоких температурах, не превышающих нескольких десятков градусов.

Электроприборы для приготовления пищи и кипячения воды (электроплиты, электрические чайники и самовары, электрокипятильники и пр.) работают при температуре 800-850 °С. Электроприборы для приготовления пищи и кипячения воды (электроплиты, электрические чайники и самовары, электрокипятильники и пр.) работают при температуре 800-850 °С.

Электроотопительные приборы рассчитаны на длительное включение и имеют большую мощностью, они потребляют самое большое количество энергии. Мощность этих приборов выбирается из расчета 500 Вт на 4,5-5 м² площади отапливаемого помещения в обычных квартирах с высотой потолка 2,6-2,7 м. Электроотопительные приборы рассчитаны на длительное включение и имеют большую мощностью, они потребляют самое большое количество энергии. Мощность этих приборов выбирается из расчета 500 Вт на 4,5-5 м² площади отапливаемого помещения в обычных квартирах с высотой потолка 2,6-2,7 м.

Основной частью всех электронагревательных приборов является нагревательный элемент. Для изготовления нагревательных элементов используют проволоку или ленту из сплавов с высоким удельным сопротивлением, которые быстро нагреваются при прохождении по ним электрического тока. Для придания электронагревательному элементу компактности, проволоку свивают в спираль, а ленту наматывают на пластины из твердых диэлектриков Основной частью всех электронагревательных приборов является нагревательный элемент. Для изготовления нагревательных элементов используют проволоку или ленту из сплавов с высоким удельным сопротивлением, которые быстро нагреваются при прохождении по ним электрического тока. Для придания электронагревательному элементу компактности, проволоку свивают в спираль, а ленту наматывают на пластины из твердых диэлектриков

Электронагревательные элементы Нагревательные элементы открытого типа

Нагревательные элементы открытого типа «+» Простая конструкция; Доступность при ремонте; Дешевизна.

Нагревательные элементы закрытого типа «+» Защищены от механических повреждений; Исключено случайное прикосновение человека к спирали; Бусы препятствуют замыканию на корпус; Замыкание витков не возможно; Средняя цена.

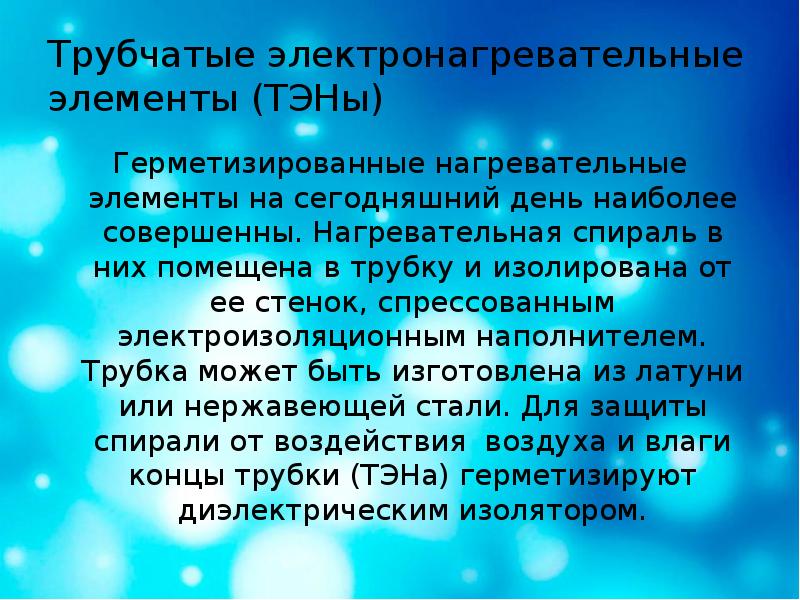

Трубчатые электронагревательные элементы (ТЭНы) Герметизированные нагревательные элементы на сегодняшний день наиболее совершенны. Нагревательная спираль в них помещена в трубку и изолирована от ее стенок, спрессованным электроизоляционным наполнителем. Трубка может быть изготовлена из латуни или нержавеющей стали. Для защиты спирали от воздействия воздуха и влаги концы трубки (ТЭНа) герметизируют диэлектрическим изолятором.

Трубчатые электронагревательные элементы (ТЭНы)

В качестве примера рассмотрим устройство электроплитки. Основным конструктивным элементом электроплитки является конфорка. Наиболее распространены чугунные и трубчатые конфорки. В качестве примера рассмотрим устройство электроплитки. Основным конструктивным элементом электроплитки является конфорка. Наиболее распространены чугунные и трубчатые конфорки.

Корпус чугунной конфорки достаточно массивен, что исключает возможность коробления поверхности конфорки при нагреве. Такие конфорки имеют хороший тепловой контакт с посудой. В чугунных конфорках в пазы на внутренней поверхности укладывают два-три проволочных нагревательных элемента. Концы нагревательных элементов соединяют с переключателем, позволяющим включать элементы поочередно, последовательно, параллельно. При этом имеется возможность регулировать мощность конфорки и мощность выделяемого ею тепла. Корпус чугунной конфорки достаточно массивен, что исключает возможность коробления поверхности конфорки при нагреве. Такие конфорки имеют хороший тепловой контакт с посудой. В чугунных конфорках в пазы на внутренней поверхности укладывают два-три проволочных нагревательных элемента. Концы нагревательных элементов соединяют с переключателем, позволяющим включать элементы поочередно, последовательно, параллельно. При этом имеется возможность регулировать мощность конфорки и мощность выделяемого ею тепла.

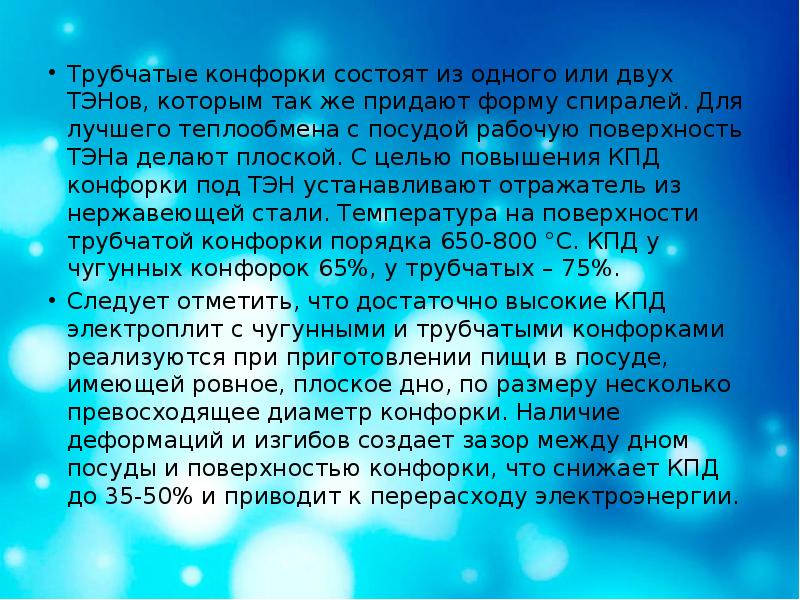

Трубчатые конфорки состоят из одного или двух ТЭНов, которым так же придают форму спиралей. Для лучшего теплообмена с посудой рабочую поверхность ТЭНа делают плоской. С целью повышения КПД конфорки под ТЭН устанавливают отражатель из нержавеющей стали. Температура на поверхности трубчатой конфорки порядка 650-800 °С. КПД у чугунных конфорок 65%, у трубчатых – 75%. Трубчатые конфорки состоят из одного или двух ТЭНов, которым так же придают форму спиралей. Для лучшего теплообмена с посудой рабочую поверхность ТЭНа делают плоской. С целью повышения КПД конфорки под ТЭН устанавливают отражатель из нержавеющей стали. Температура на поверхности трубчатой конфорки порядка 650-800 °С. КПД у чугунных конфорок 65%, у трубчатых – 75%. Следует отметить, что достаточно высокие КПД электроплит с чугунными и трубчатыми конфорками реализуются при приготовлении пищи в посуде, имеющей ровное, плоское дно, по размеру несколько превосходящее диаметр конфорки. Наличие деформаций и изгибов создает зазор между дном посуды и поверхностью конфорки, что снижает КПД до 35-50% и приводит к перерасходу электроэнергии.

Биметаллический терморегулятор Многие бытовые электронагревательные приборы снабжены устройством для регулирования температуры – терморегулятором. Наиболее распространенным является биметаллический терморегулятор. В основе устройства биметаллического терморегулятора лежит биметаллическая пластина

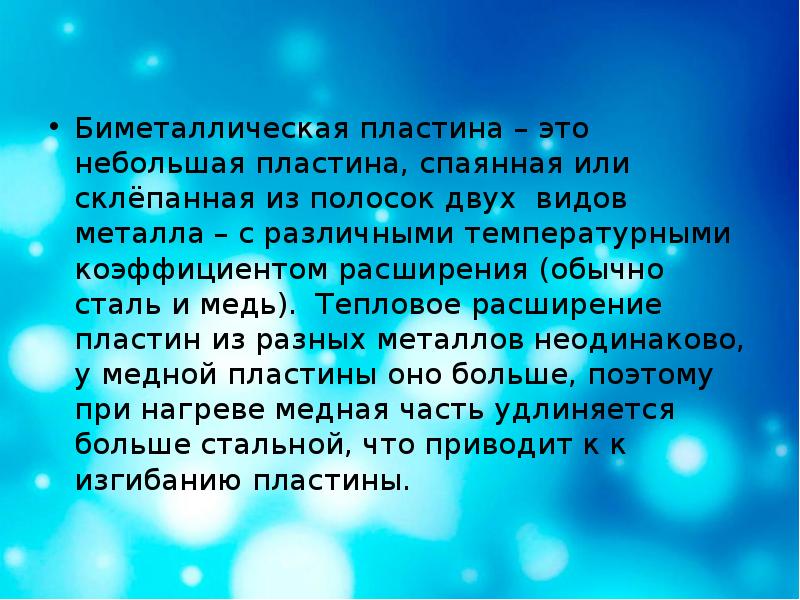

Биметаллическая пластина – это небольшая пластина, спаянная или склёпанная из полосок двух видов металла – с различными температурными коэффициентом расширения (обычно сталь и медь). Тепловое расширение пластин из разных металлов неодинаково, у медной пластины оно больше, поэтому при нагреве медная часть удлиняется больше стальной, что приводит к к изгибанию пластины. Биметаллическая пластина – это небольшая пластина, спаянная или склёпанная из полосок двух видов металла – с различными температурными коэффициентом расширения (обычно сталь и медь). Тепловое расширение пластин из разных металлов неодинаково, у медной пластины оно больше, поэтому при нагреве медная часть удлиняется больше стальной, что приводит к к изгибанию пластины.

Схема утюга с биметаллической пластиной

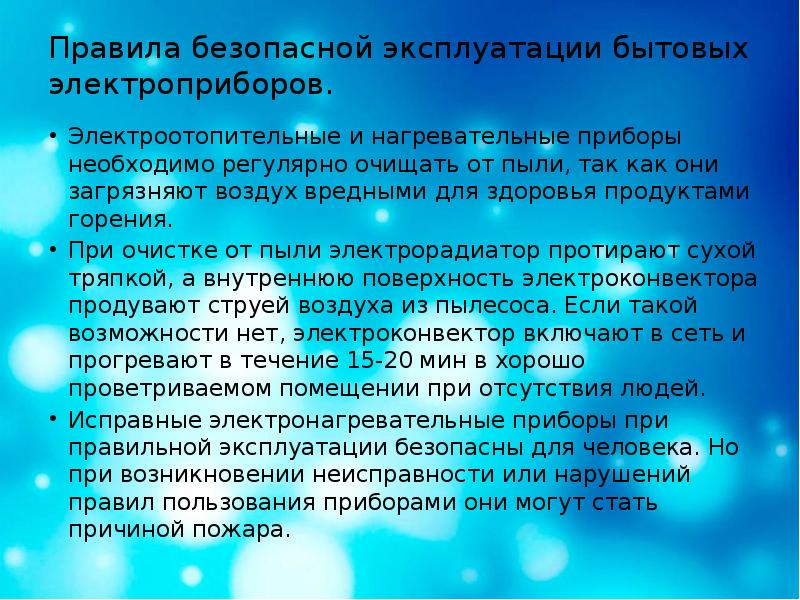

Правила безопасной эксплуатации бытовых электроприборов. Электроотопительные и нагревательные приборы необходимо регулярно очищать от пыли, так как они загрязняют воздух вредными для здоровья продуктами горения. При очистке от пыли электрорадиатор протирают сухой тряпкой, а внутреннюю поверхность электроконвектора продувают струей воздуха из пылесоса. Если такой возможности нет, электроконвектор включают в сеть и прогревают в течение 15-20 мин в хорошо проветриваемом помещении при отсутствия людей. Исправные электронагревательные приборы при правильной эксплуатации безопасны для человека. Но при возникновении неисправности или нарушений правил пользования приборами они могут стать причиной пожара.
