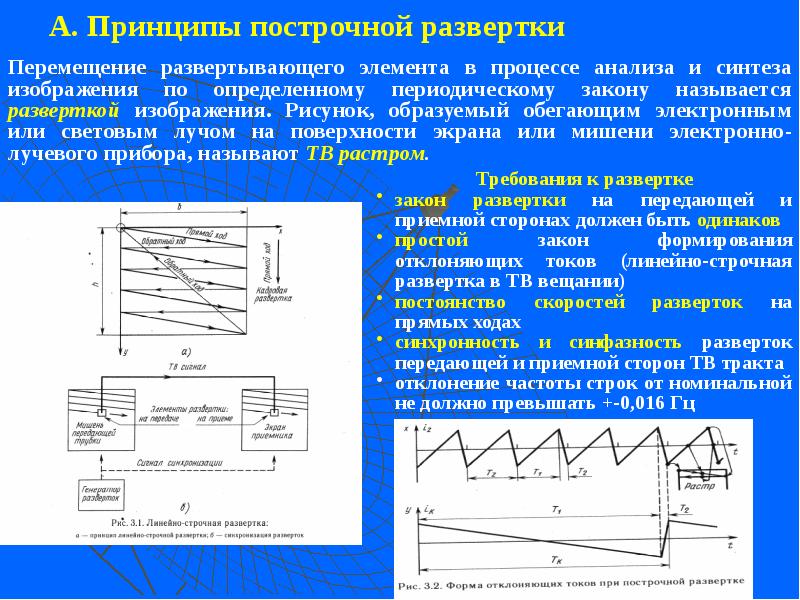

А. Принципы построчной развертки Перемещение развертывающего элемента в процессе анализа и синтеза изображения по определенному периодическому закону называется разверткой изображения. Рисунок, образуемый обегающим электронным или световым лучом на поверхности экрана или мишени электронно-лучевого прибора, называют ТВ растром.

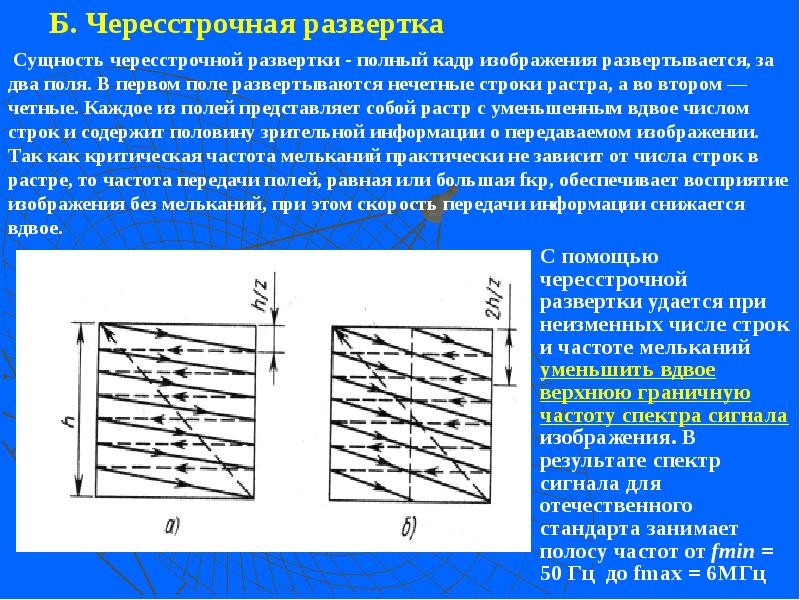

Б. Чересстрочная развертка

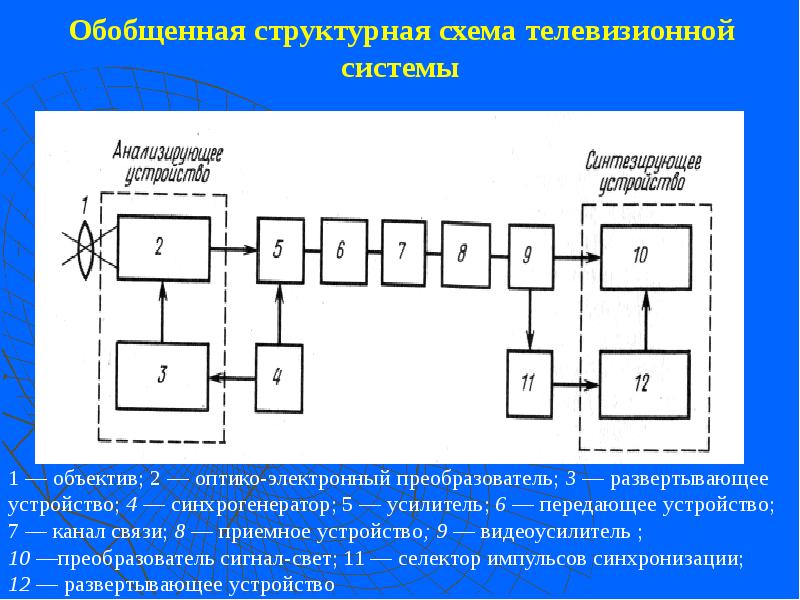

Обобщенная структурная схема телевизионной системы

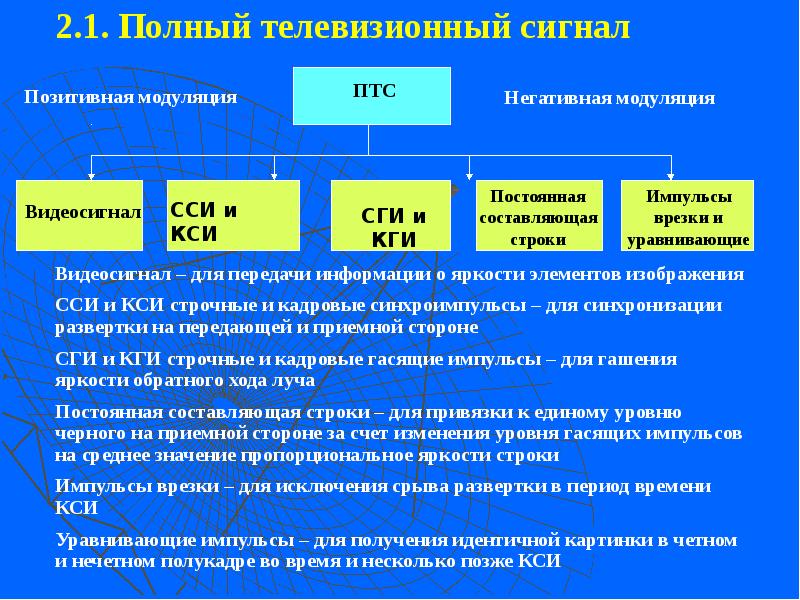

2.1. Полный телевизионный сигнал

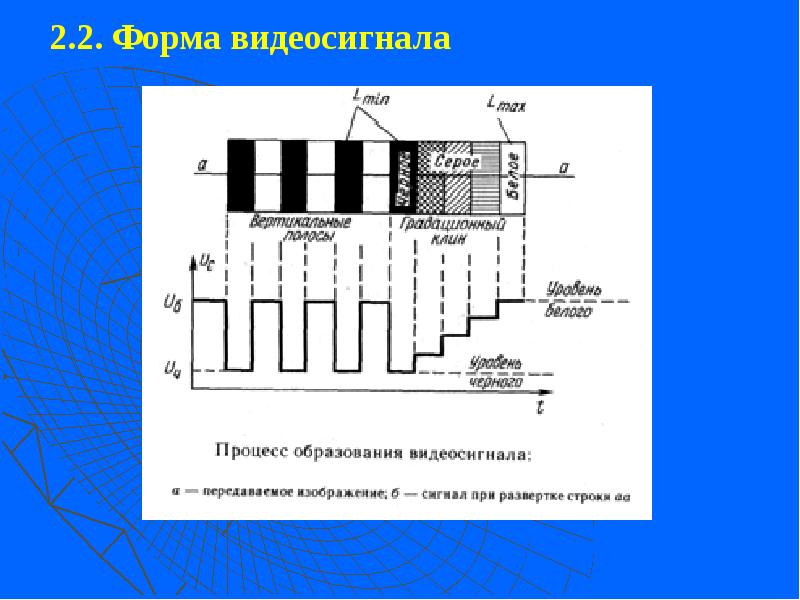

2.2. Форма видеосигнала

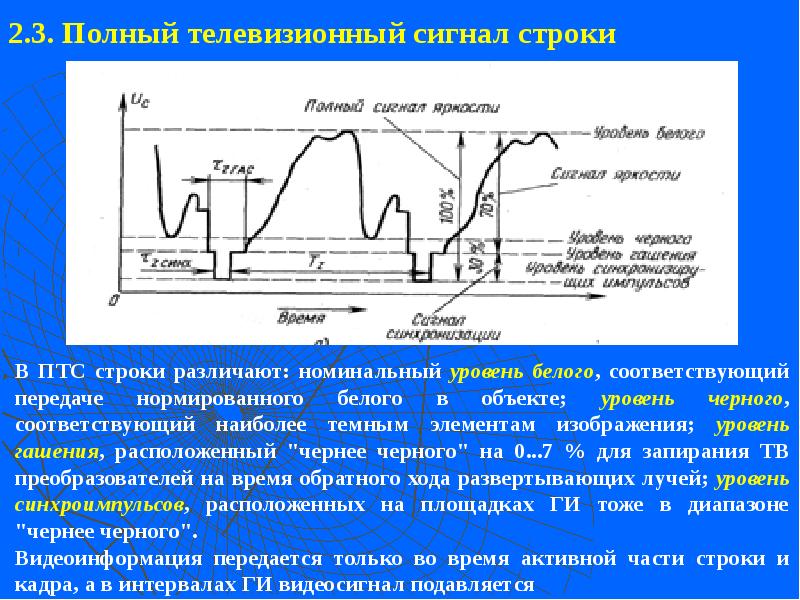

2.3. Полный телевизионный сигнал строки

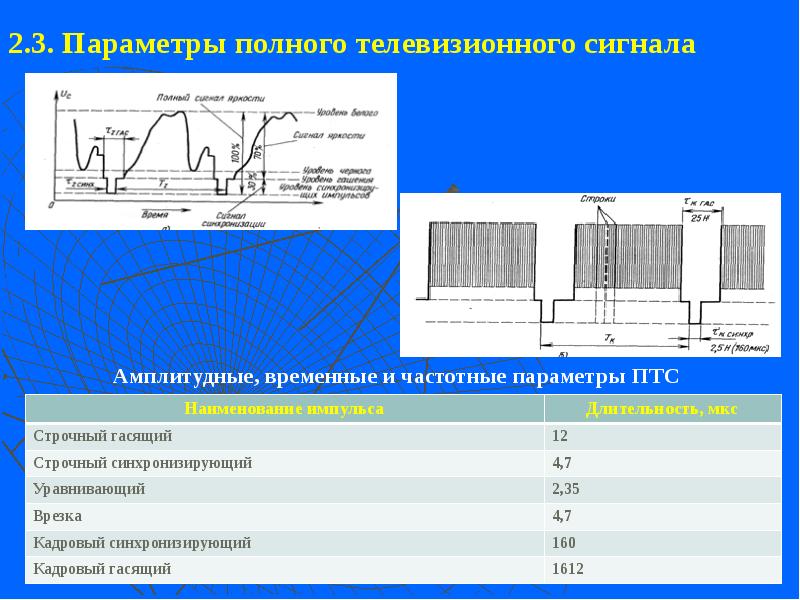

2.3. Параметры полного телевизионного сигнала

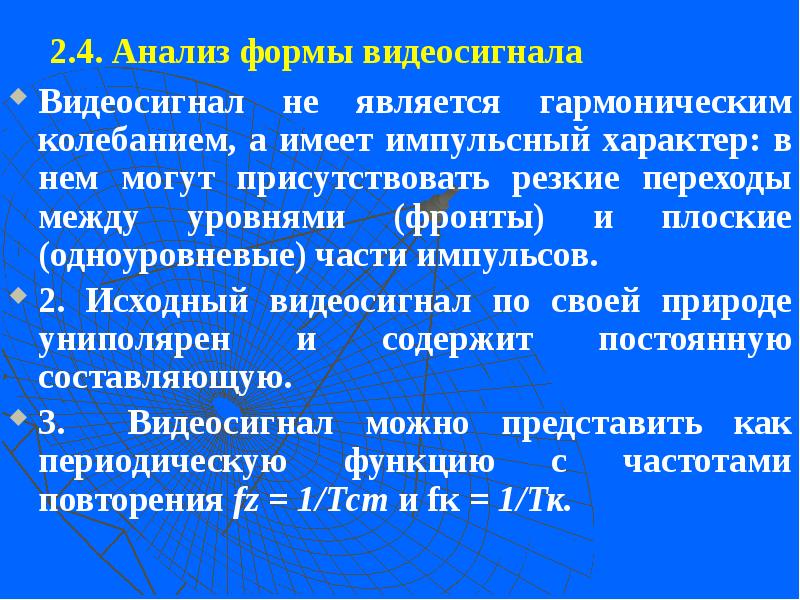

2.4. Анализ формы видеосигнала Видеосигнал не является гармоническим колебанием, а имеет импульсный характер: в нем могут присутствовать резкие переходы между уровнями (фронты) и плоские (одноуровневые) части импульсов. 2. Исходный видеосигнал по своей природе униполярен и содержит постоянную составляющую. 3. Видеосигнал можно представить как периодическую функцию с частотами повторения fz = 1/Тст и fк = 1/Тк.

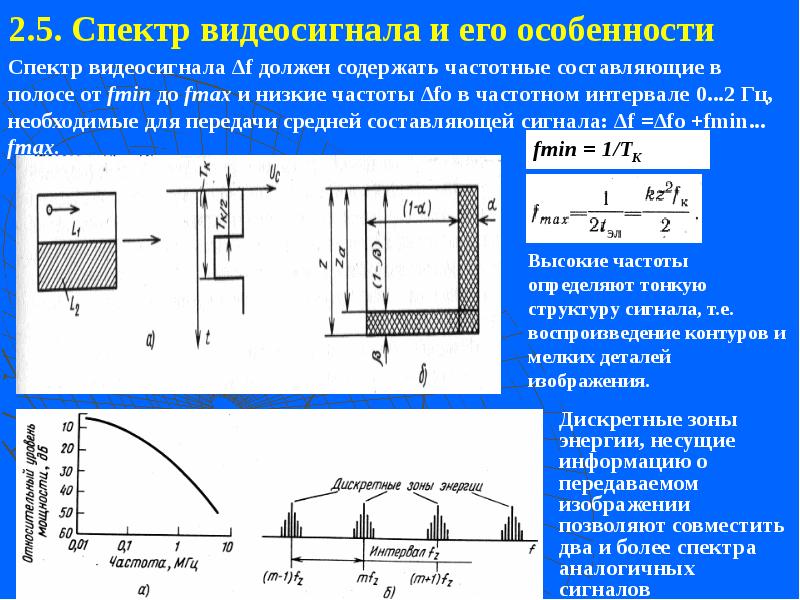

2.5. Спектр видеосигнала и его особенности

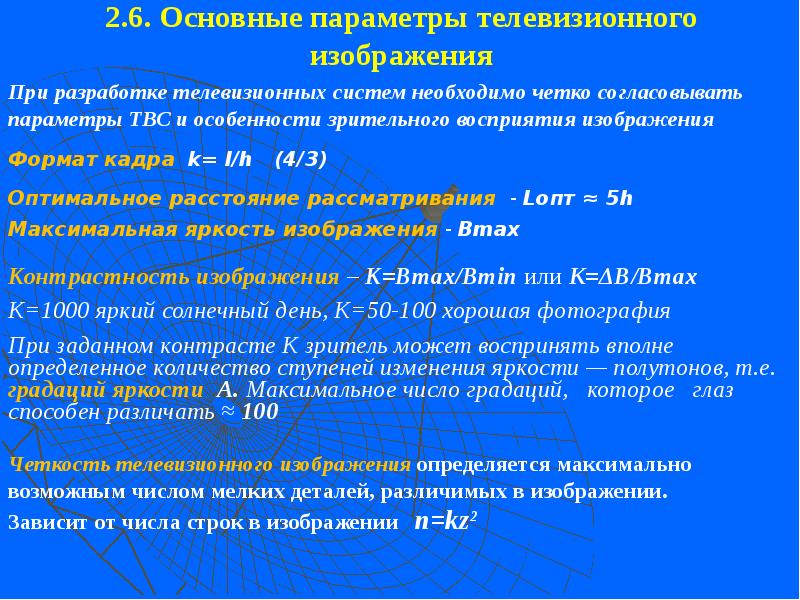

2.6. Основные параметры телевизионного изображения

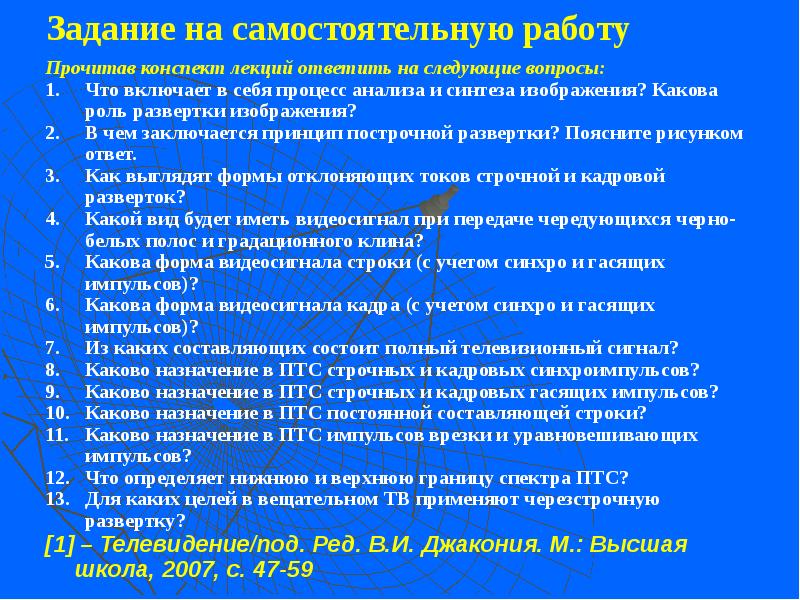

Задание на самостоятельную работу
