Тема 4 Нанесение размеров (ГОСТ 2.307-68)

Цель: познакомиться с основными требованиями и правилами нанесения размеров на чертежах. Вопросы: - Базы в машиностроении и способы нанесения размеров на чертежах Основные требования Правила нанесения размеров

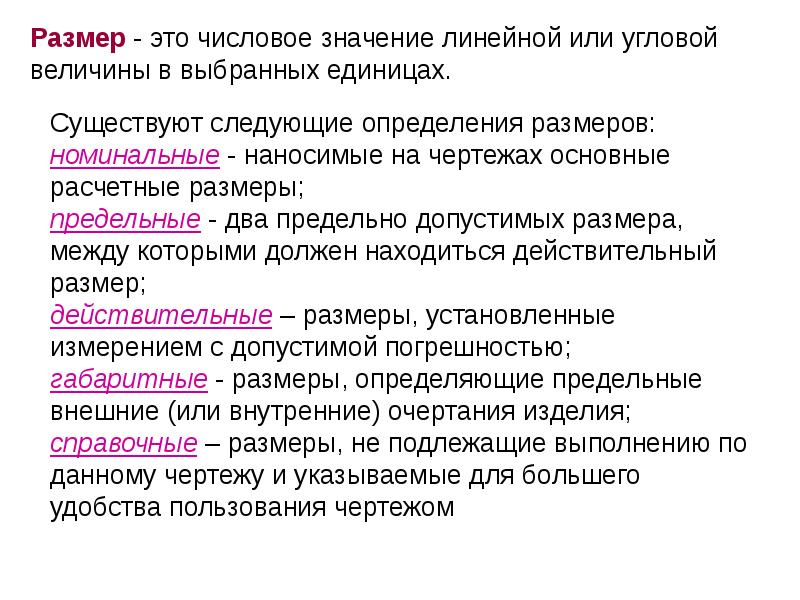

Существуют следующие определения размеров: номинальные - наносимые на чертежах основные расчетные размеры; предельные - два предельно допустимых размера, между которыми должен находиться действительный размер; действительные – размеры, установленные измерением с допустимой погрешностью; габаритные - размеры, определяющие предельные внешние (или внутренние) очертания изделия; справочные – размеры, не подлежащие выполнению по данному чертежу и указываемые для большего удобства пользования чертежом

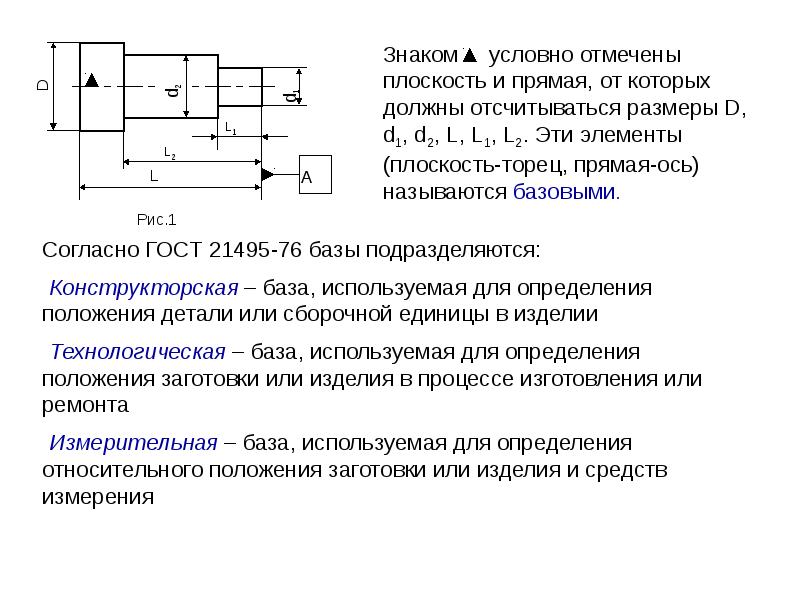

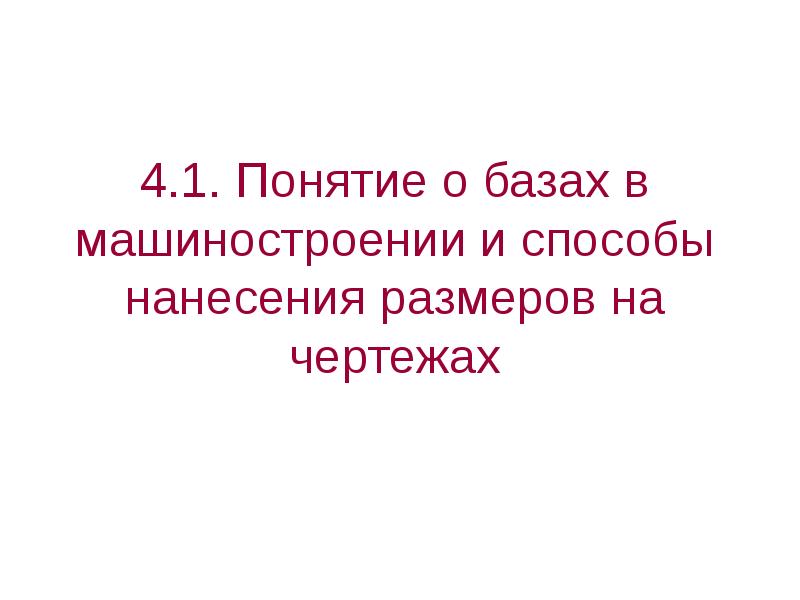

4.1. Понятие о базах в машиностроении и способы нанесения размеров на чертежах

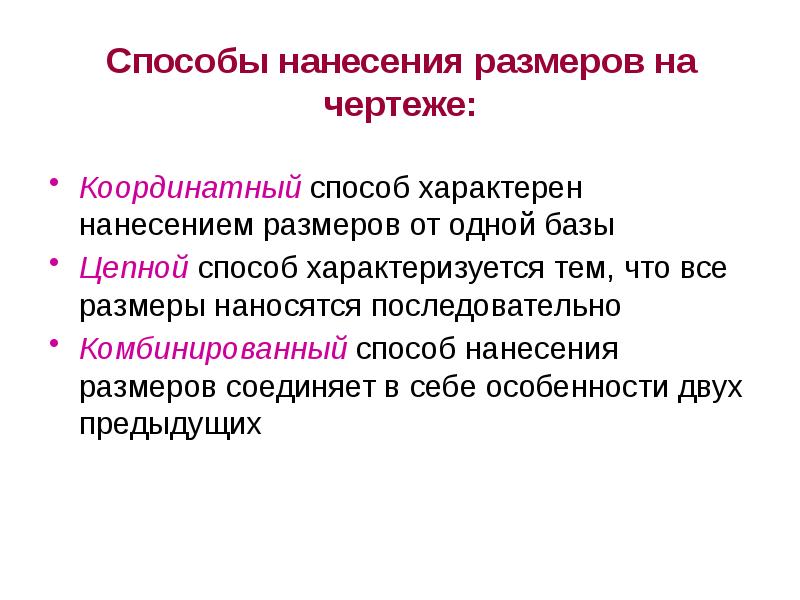

Способы нанесения размеров на чертеже: Координатный способ характерен нанесением размеров от одной базы Цепной способ характеризуется тем, что все размеры наносятся последовательно Комбинированный способ нанесения размеров соединяет в себе особенности двух предыдущих

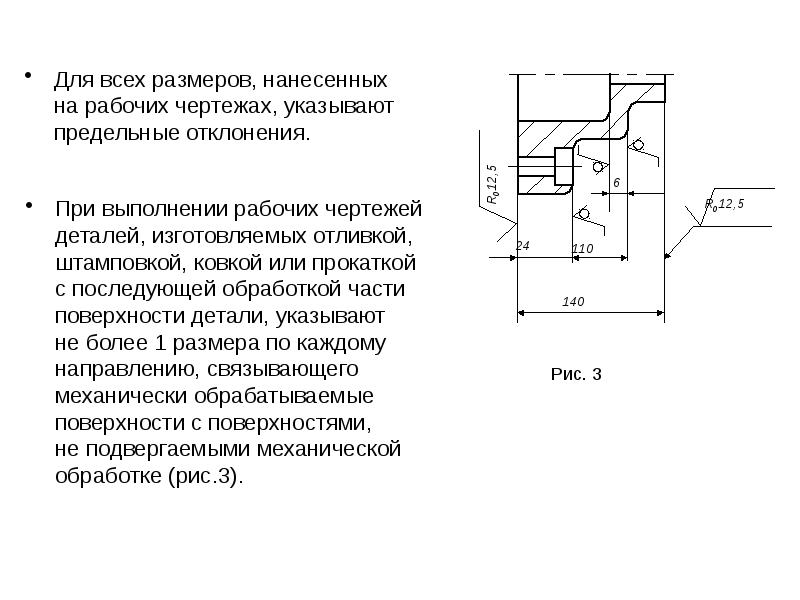

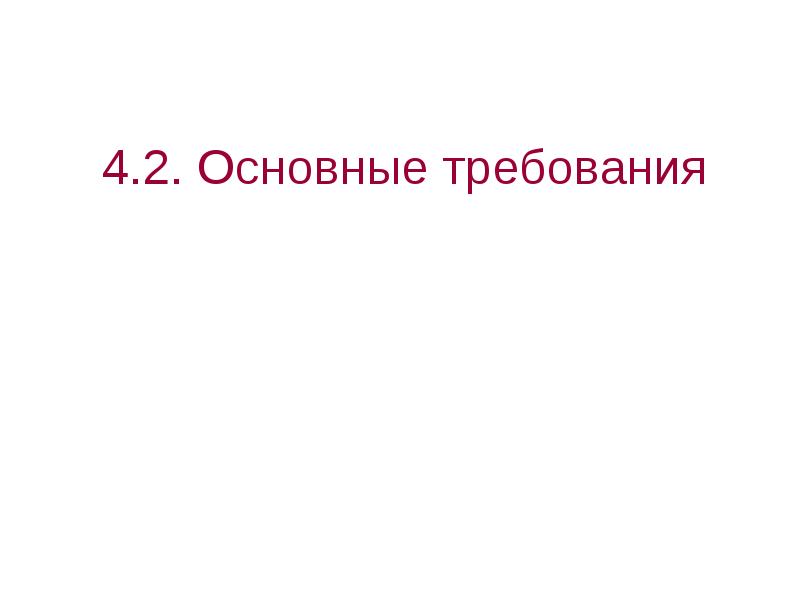

4.2. Основные требования

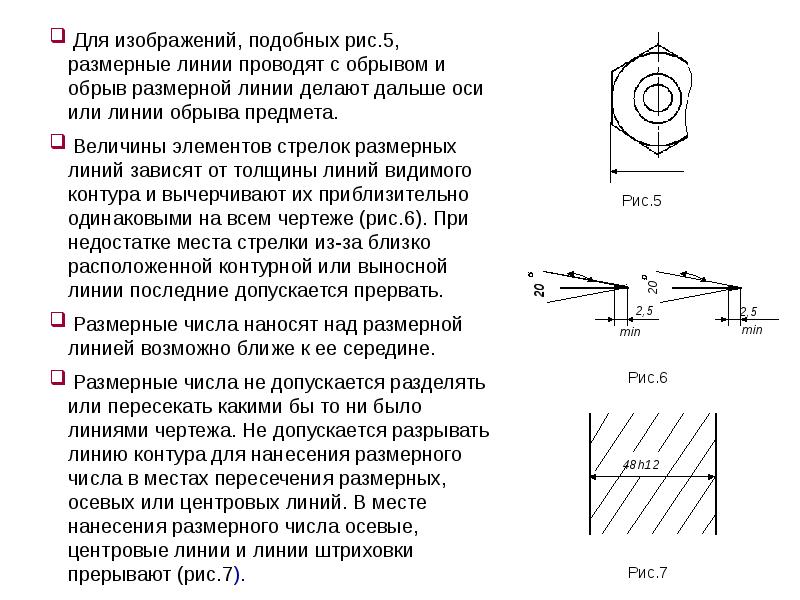

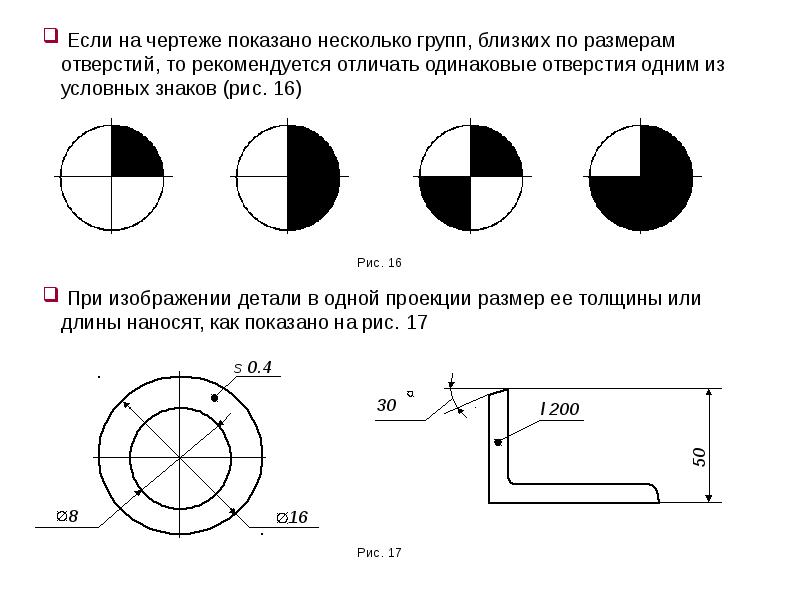

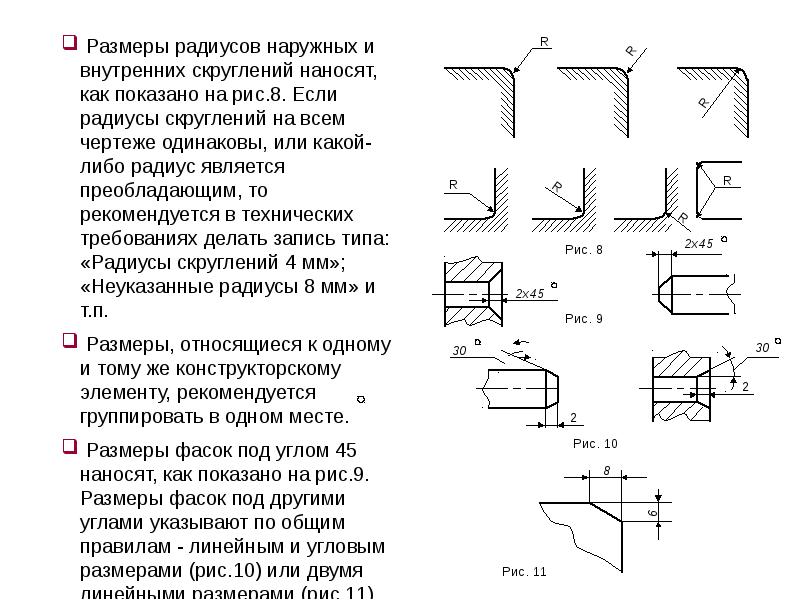

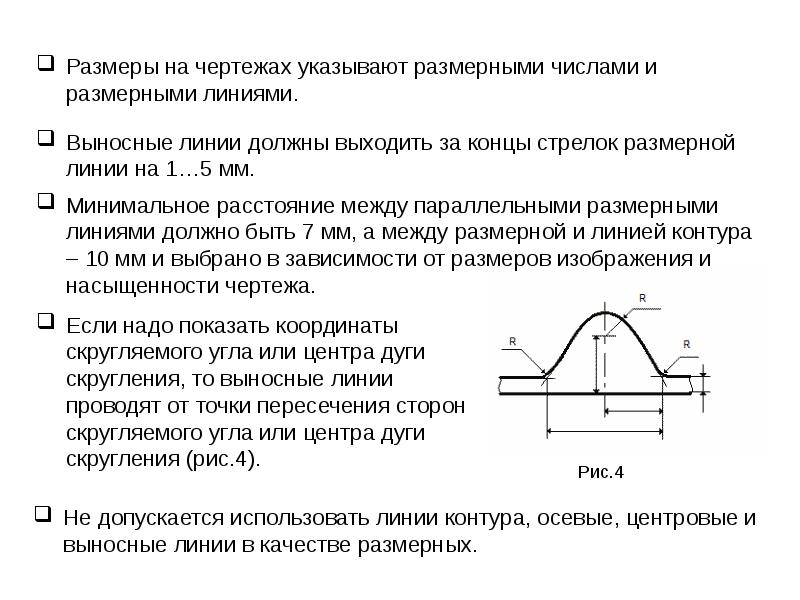

4.3. Правила нанесения размеров
