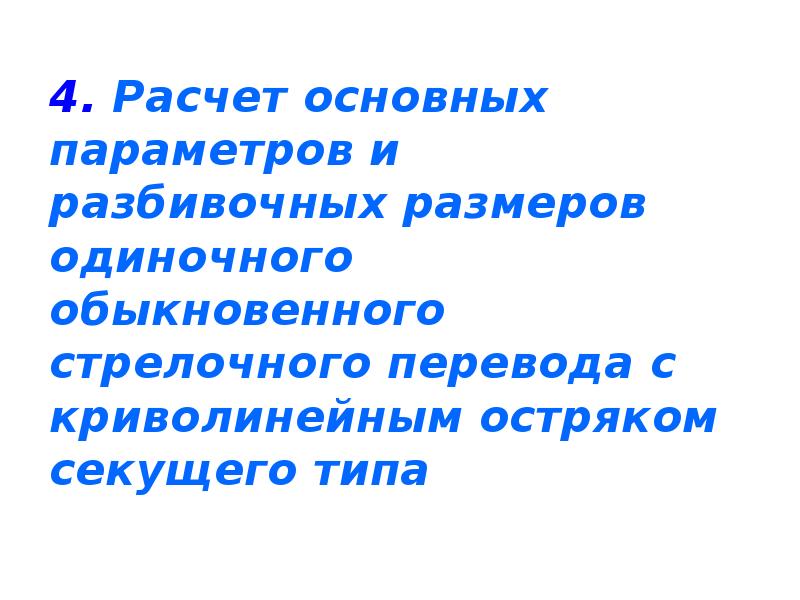

4. Расчет основных параметров и разбивочных размеров одиночного обыкновенного стрелочного перевода с криволинейным остряком секущего типа

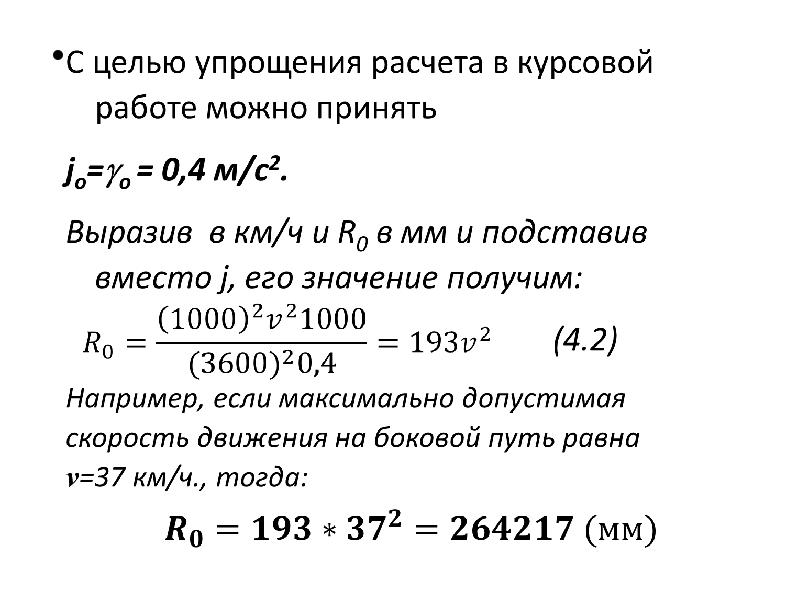

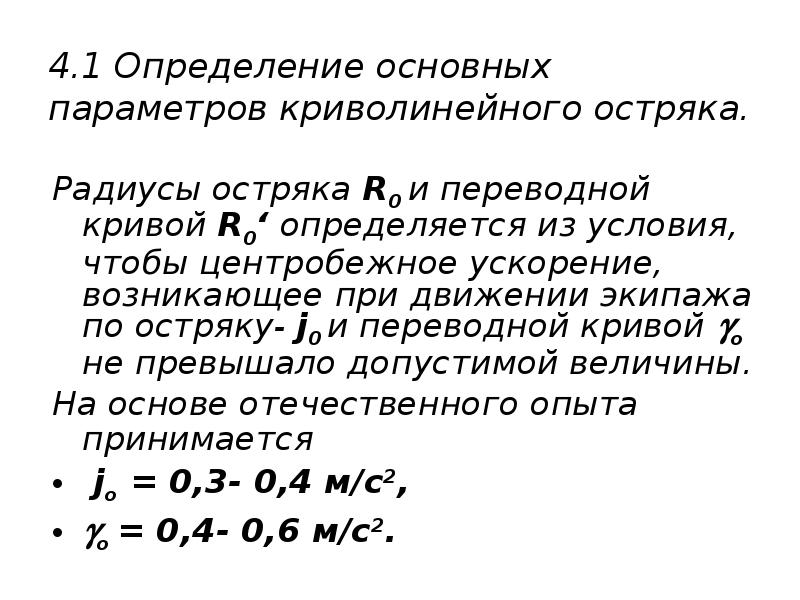

4.1 Определение основных параметров криволинейного остряка. Радиусы остряка R0 и переводной кривой R0‘ определяется из условия, чтобы центробежное ускорение, возникающее при движении экипажа по остряку- j0 и переводной кривой o не превышало допустимой величины. На основе отечественного опыта принимается jo = 0,3- 0,4 м/с2, o = 0,4- 0,6 м/с2.

Расчетные формулы по определению радиуса остряка и переводной кривой имеют вид: Расчетные формулы по определению радиуса остряка и переводной кривой имеют вид: и (4.1)

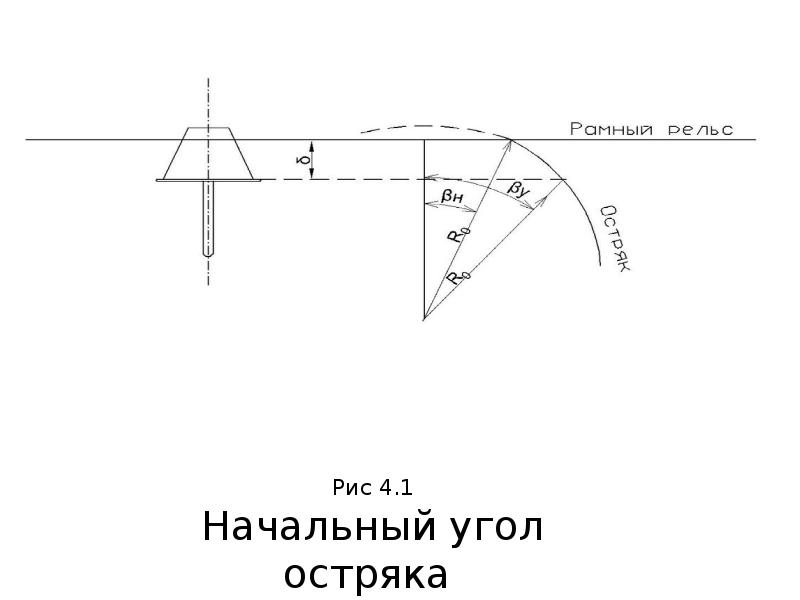

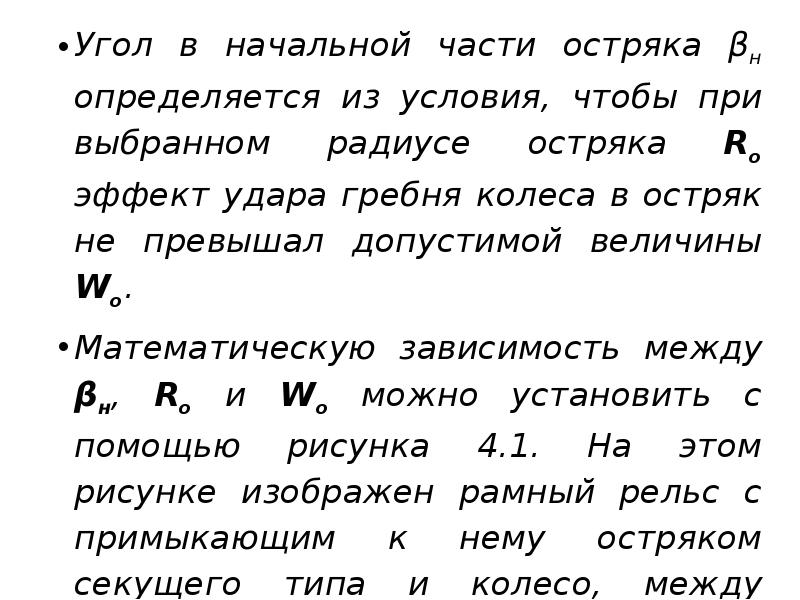

Угол в начальной части остряка βн определяется из условия, чтобы при выбранном радиусе остряка Ro эффект удара гребня колеса в остряк не превышал допустимой величины Wo. Угол в начальной части остряка βн определяется из условия, чтобы при выбранном радиусе остряка Ro эффект удара гребня колеса в остряк не превышал допустимой величины Wo. Математическую зависимость между βн, Ro и Wo можно установить с помощью рисунка 4.1. На этом рисунке изображен рамный рельс с примыкающим к нему остряком секущего типа и колесо, между ребордой которого и рамным рельсом имеется зазор – δ

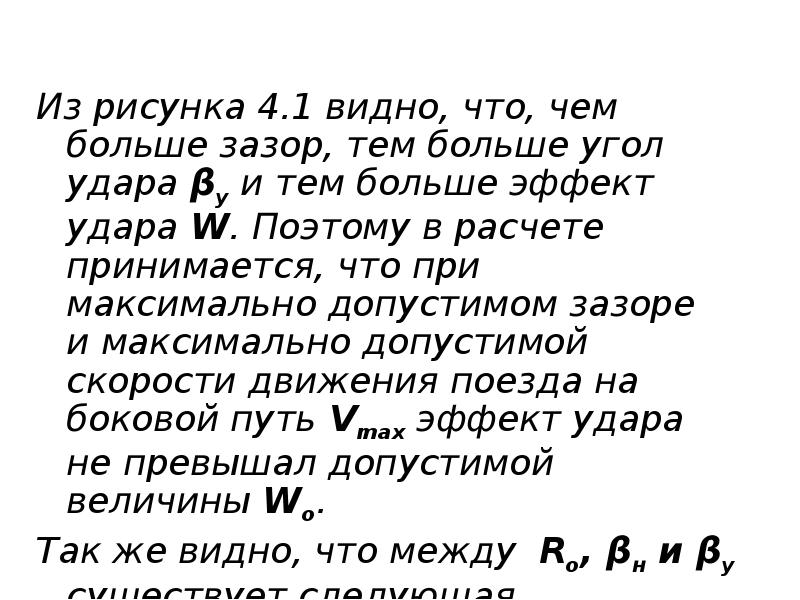

Из рисунка 4.1 видно, что, чем больше зазор, тем больше угол удара βу и тем больше эффект удара W. Поэтому в расчете принимается, что при максимально допустимом зазоре и максимально допустимой скорости движения поезда на боковой путь Vmax эффект удара не превышал допустимой величины Wo. Из рисунка 4.1 видно, что, чем больше зазор, тем больше угол удара βу и тем больше эффект удара W. Поэтому в расчете принимается, что при максимально допустимом зазоре и максимально допустимой скорости движения поезда на боковой путь Vmax эффект удара не превышал допустимой величины Wo. Так же видно, что между Ro, βн и βу существует следующая зависимость δ= Ro*(cos βн-cos βу).

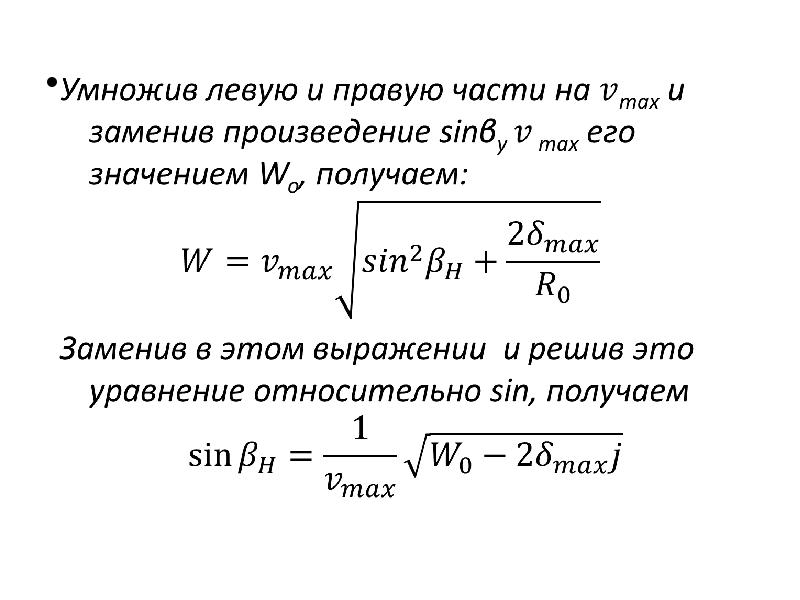

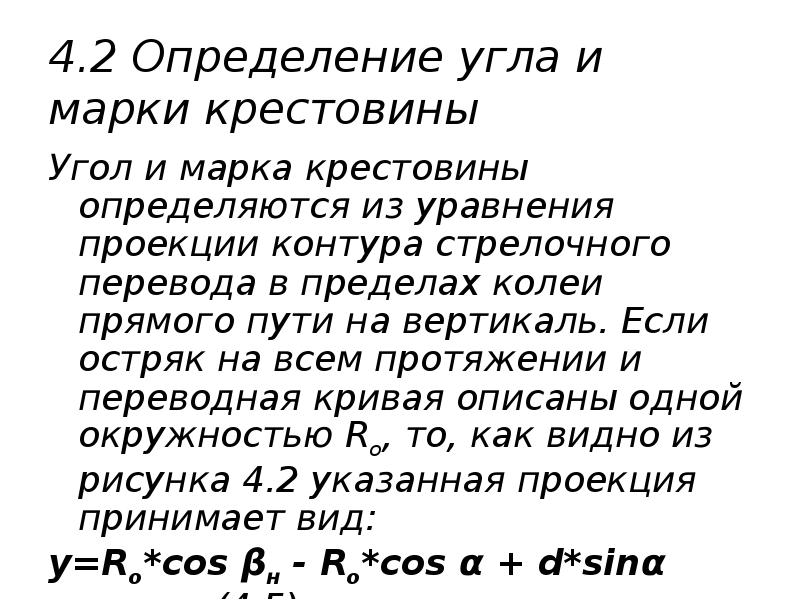

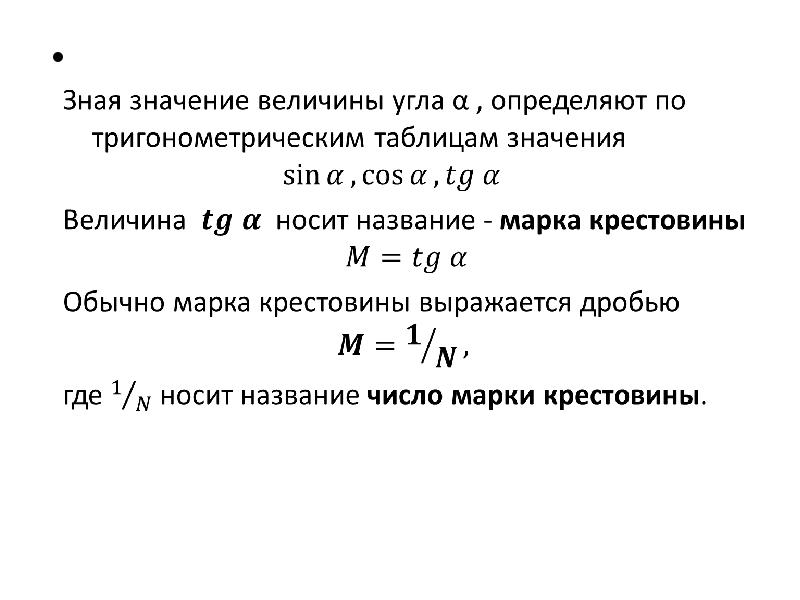

4.2 Определение угла и марки крестовины Угол и марка крестовины определяются из уравнения проекции контура стрелочного перевода в пределах колеи прямого пути на вертикаль. Если остряк на всем протяжении и переводная кривая описаны одной окружностью Ro, то, как видно из рисунка 4.2 указанная проекция принимает вид: y=Ro*сos βн - Ro*сos α + d*sinα (4.5)

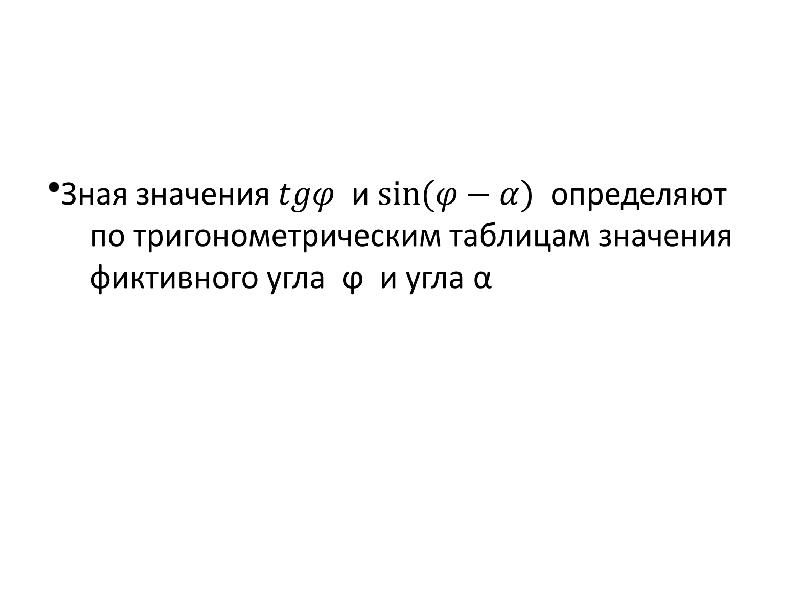

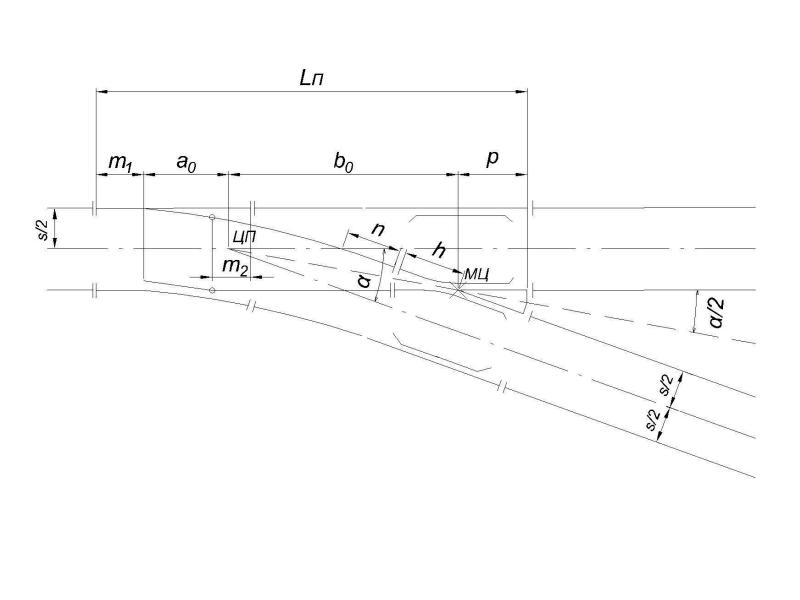

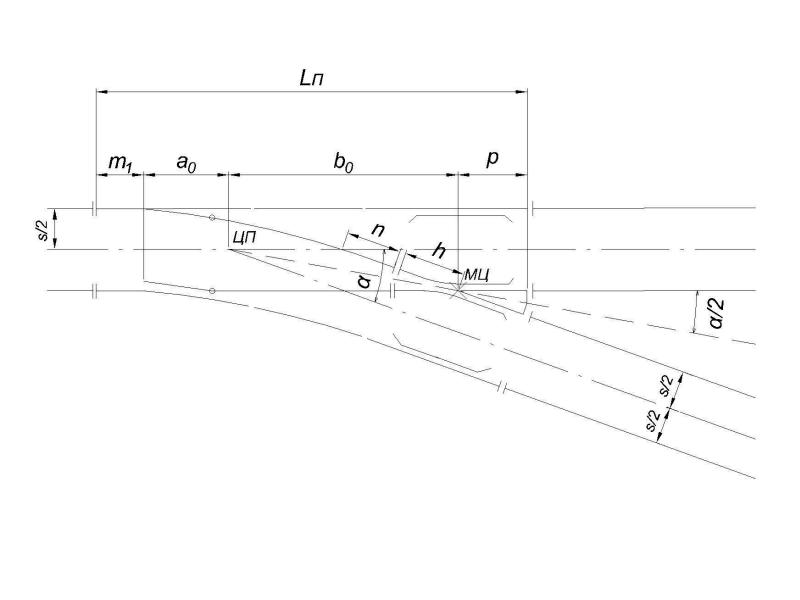

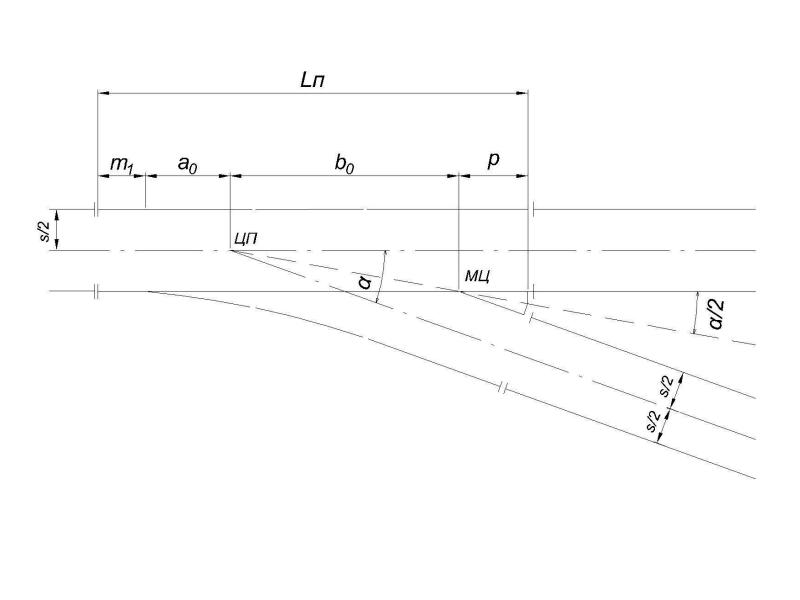

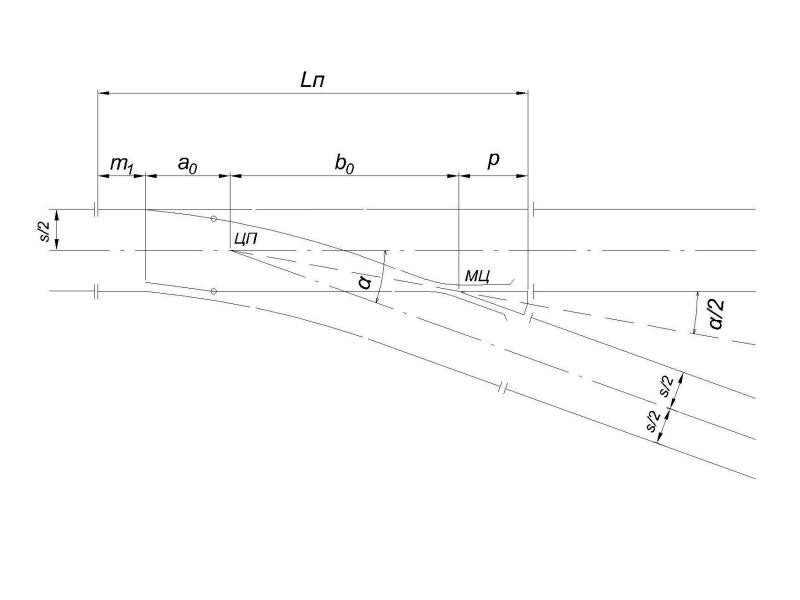

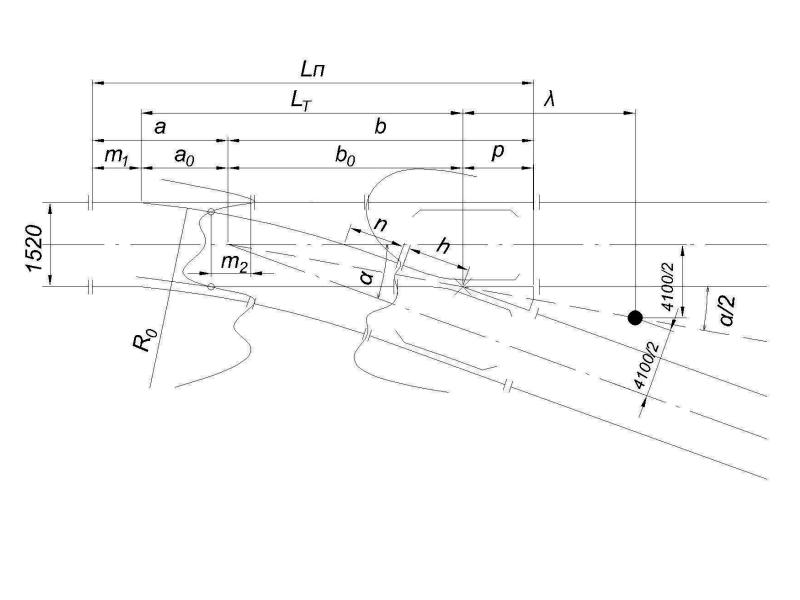

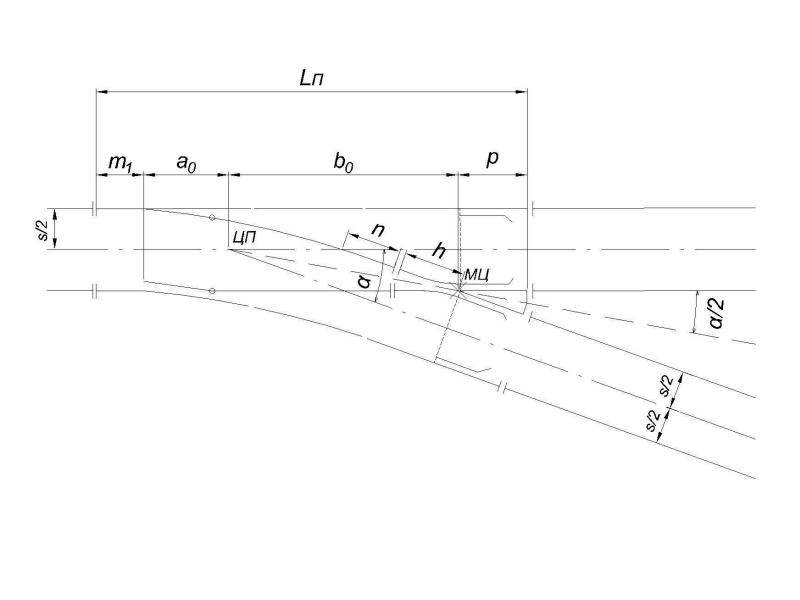

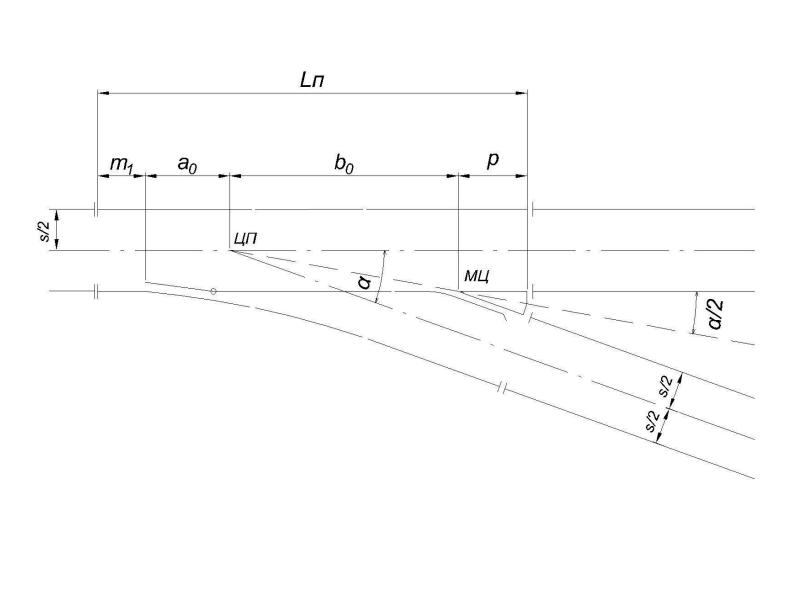

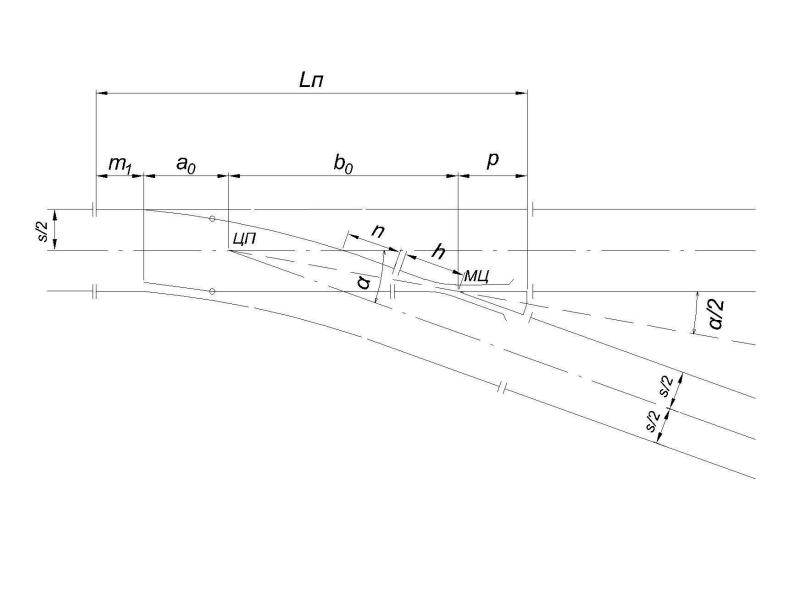

рис. 4.2 Основные размеры стрелочного перевода

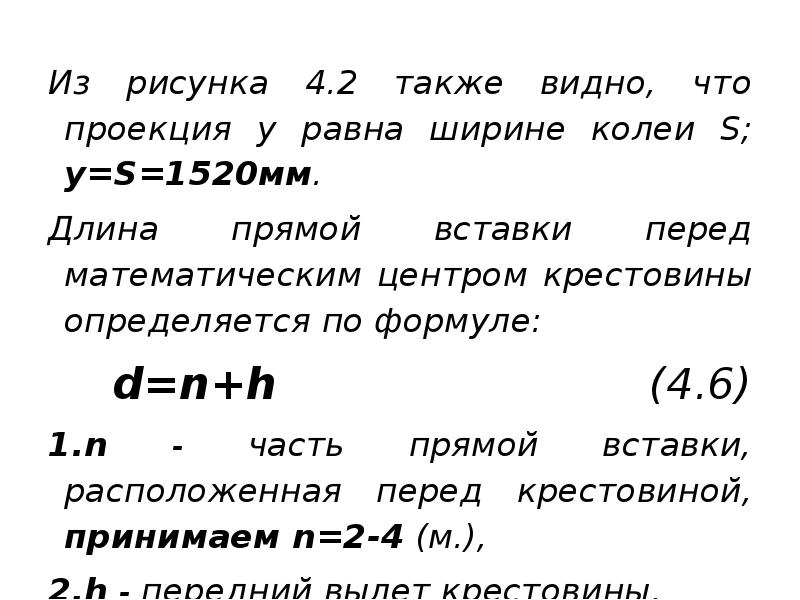

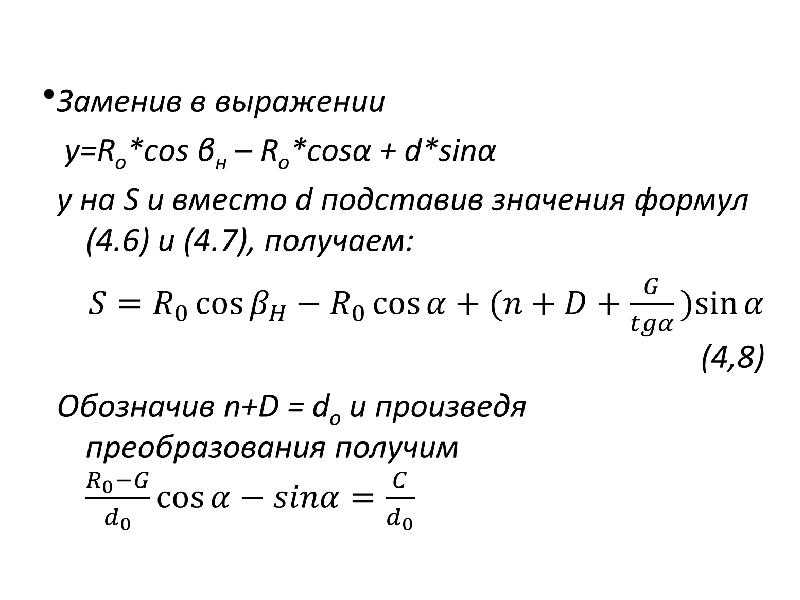

Из рисунка 4.2 также видно, что проекция y равна ширине колеи S; y=S=1520мм. Из рисунка 4.2 также видно, что проекция y равна ширине колеи S; y=S=1520мм. Длина прямой вставки перед математическим центром крестовины определяется по формуле: d=n+h (4.6) n - часть прямой вставки, расположенная перед крестовиной, принимаем n=2-4 (м.), h - передний вылет крестовины.

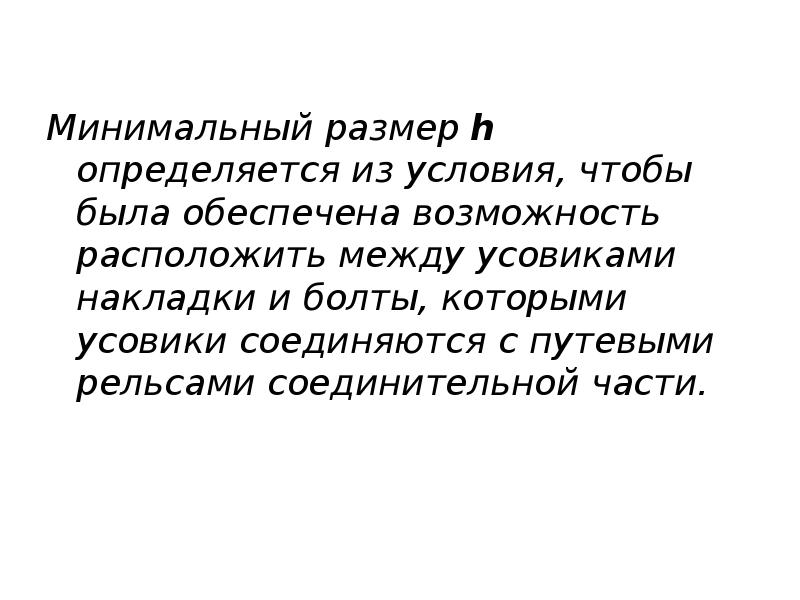

Минимальный размер h определяется из условия, чтобы была обеспечена возможность расположить между усовиками накладки и болты, которыми усовики соединяются с путевыми рельсами соединительной части. Минимальный размер h определяется из условия, чтобы была обеспечена возможность расположить между усовиками накладки и болты, которыми усовики соединяются с путевыми рельсами соединительной части.

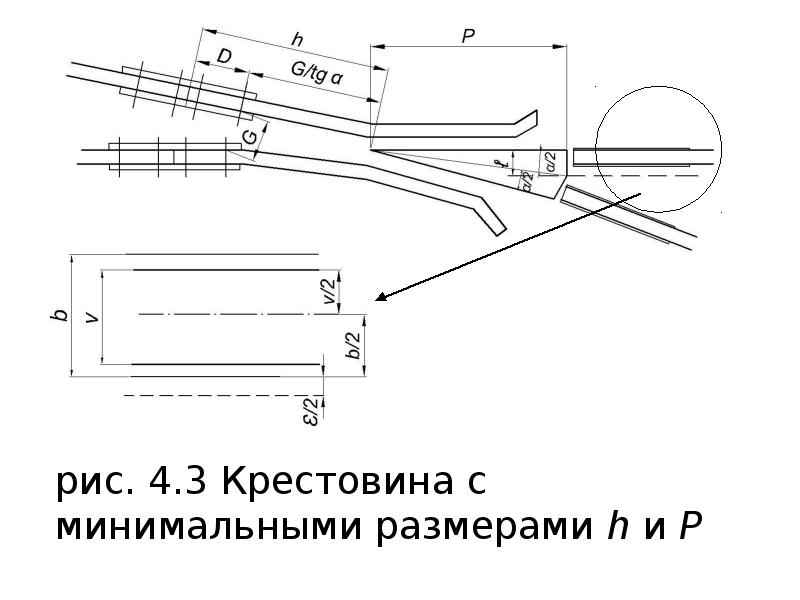

рис. 4.3 Крестовина с минимальными размерами h и Р

Из рисунка 4.3 видно, что передний вылет крестовины составляет: Из рисунка 4.3 видно, что передний вылет крестовины составляет: (4.7) где D- конструктивное расстояние между началом усовика и первым болтовым отверстием в накладке; G - минимальное расстояние между рабочими гранями усовиков и сечения, в котором расположено первое болтовое отверстие, обеспечивающее возможность расположения стыковых болтов.

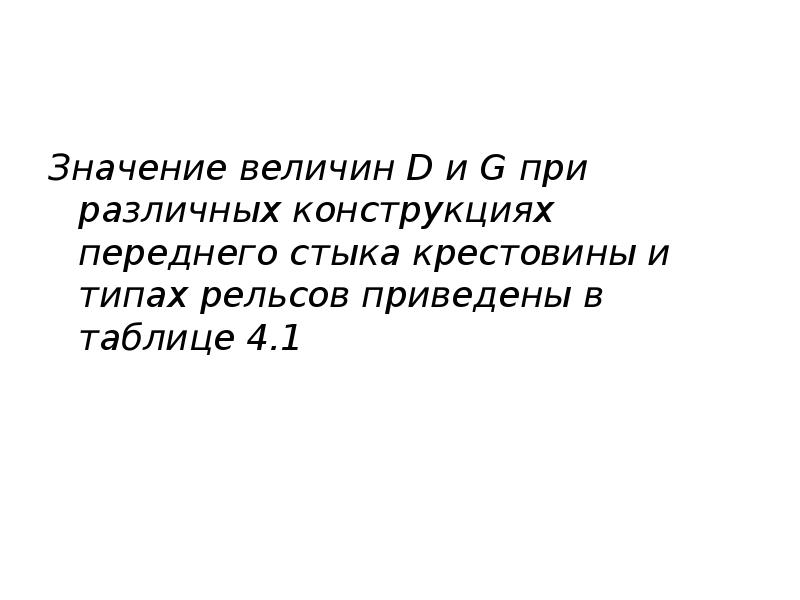

Значение величин D и G при различных конструкциях переднего стыка крестовины и типах рельсов приведены в таблице 4.1 Значение величин D и G при различных конструкциях переднего стыка крестовины и типах рельсов приведены в таблице 4.1

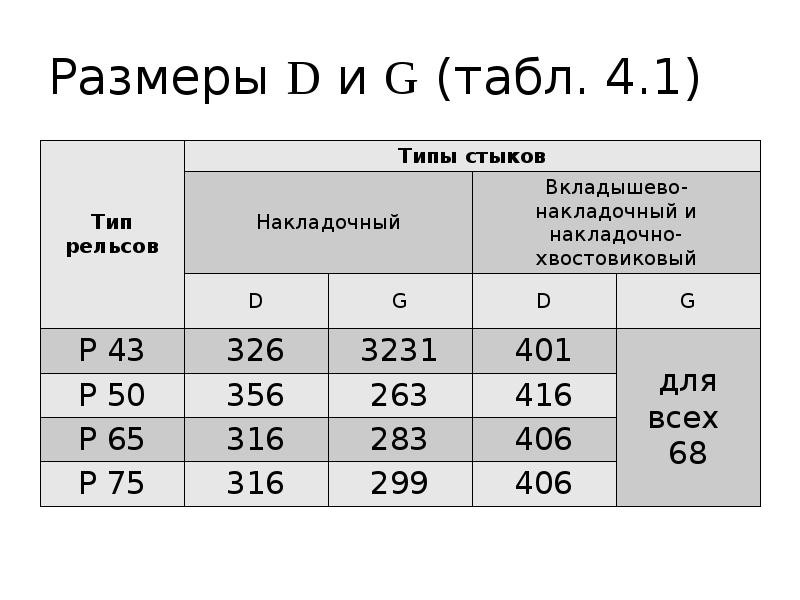

Размеры D и G (табл. 4.1)

Подставив известные величины получим: Подставив известные величины получим: h=316+283/0.08164=3782(мм) d=n+h=4000+3782=7782(мм)

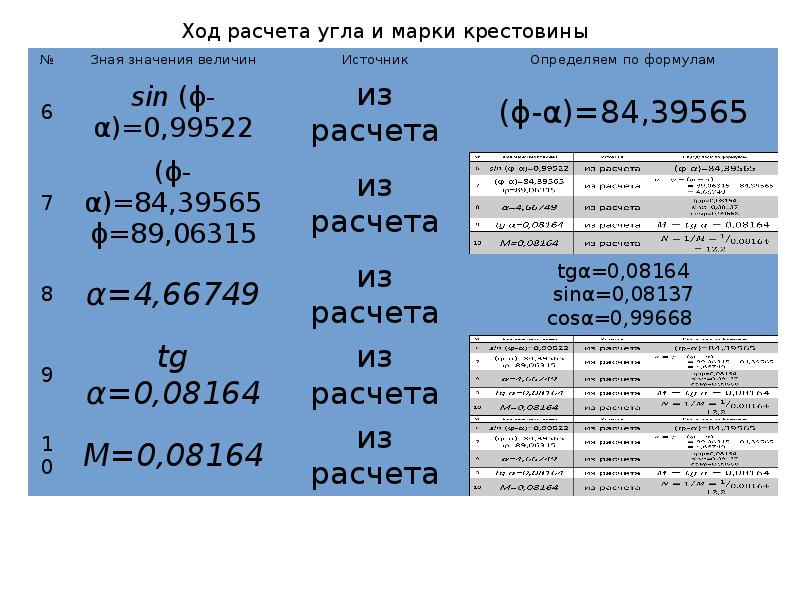

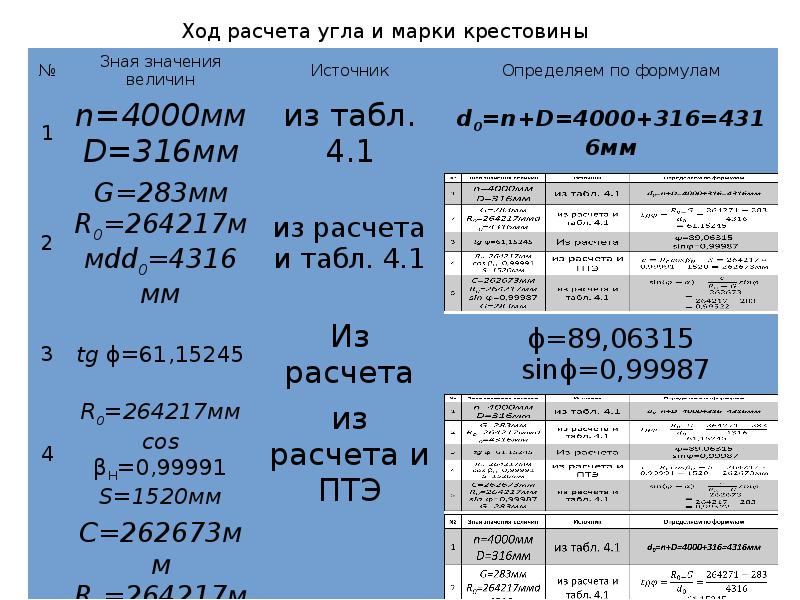

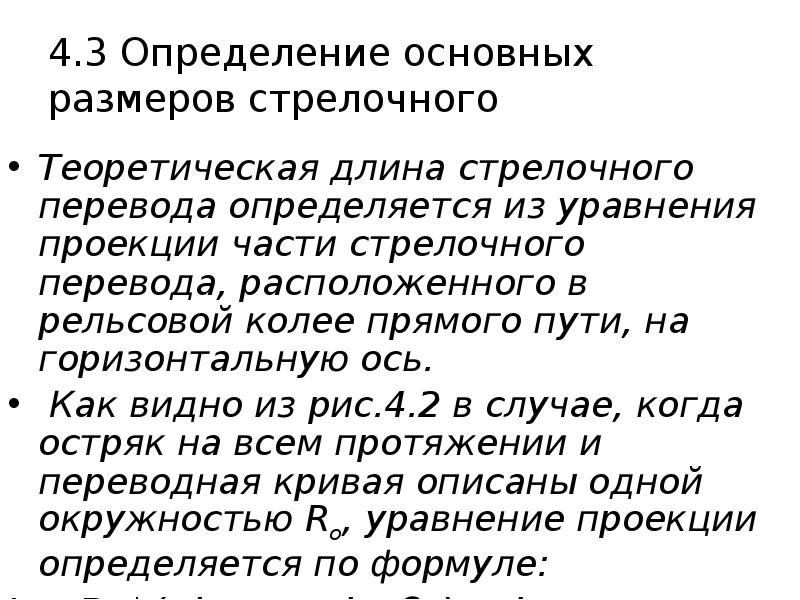

4.3 Определение основных размеров стрелочного Теоретическая длина стрелочного перевода определяется из уравнения проекции части стрелочного перевода, расположенного в рельсовой колее прямого пути, на горизонтальную ось. Как видно из рис.4.2 в случае, когда остряк на всем протяжении и переводная кривая описаны одной окружностью Ro, уравнение проекции определяется по формуле: Lт=Ro*(sin α - sin βн)+dcosα (4,10)

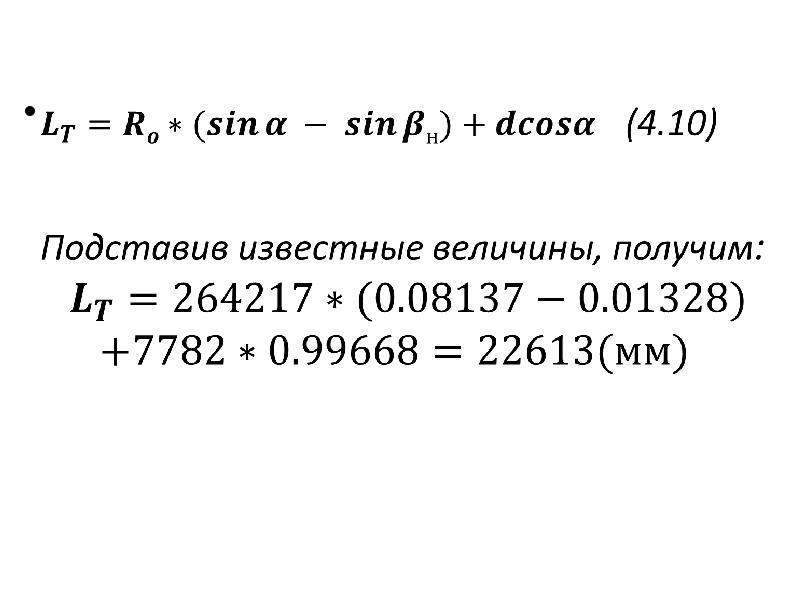

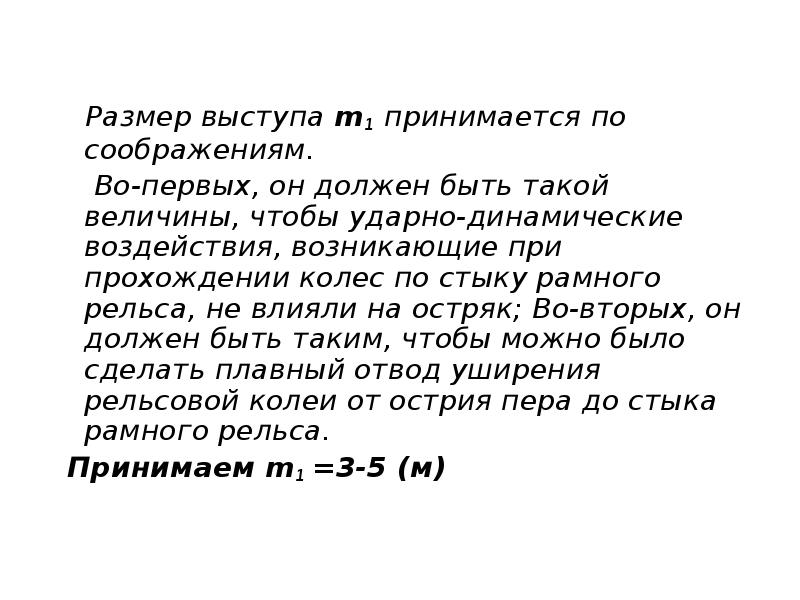

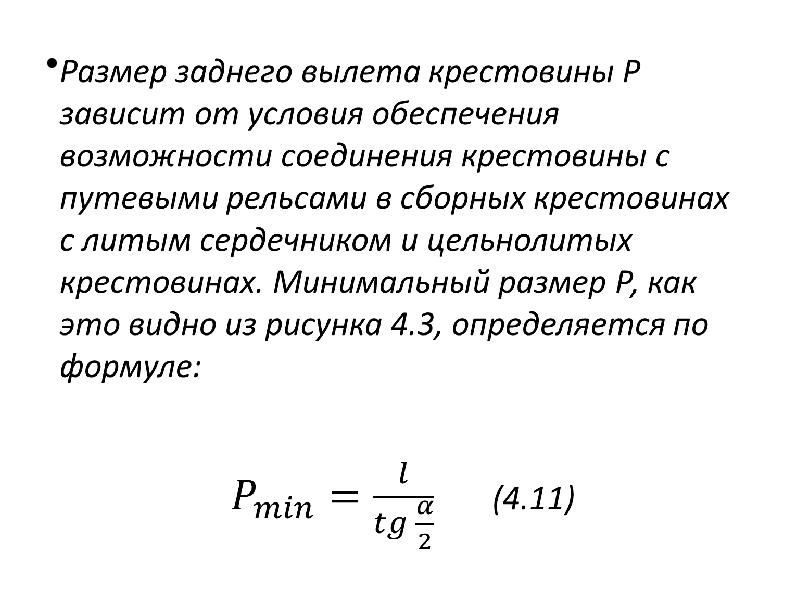

Размер выступа m1 принимается по соображениям. Размер выступа m1 принимается по соображениям. Во-первых, он должен быть такой величины, чтобы ударно-динамические воздействия, возникающие при прохождении колес по стыку рамного рельса, не влияли на остряк; Во-вторых, он должен быть таким, чтобы можно было сделать плавный отвод уширения рельсовой колеи от острия пера до стыка рамного рельса. Принимаем m1 =3-5 (м)





4.4 Определение разбивочных размеров стрелочных переводов.

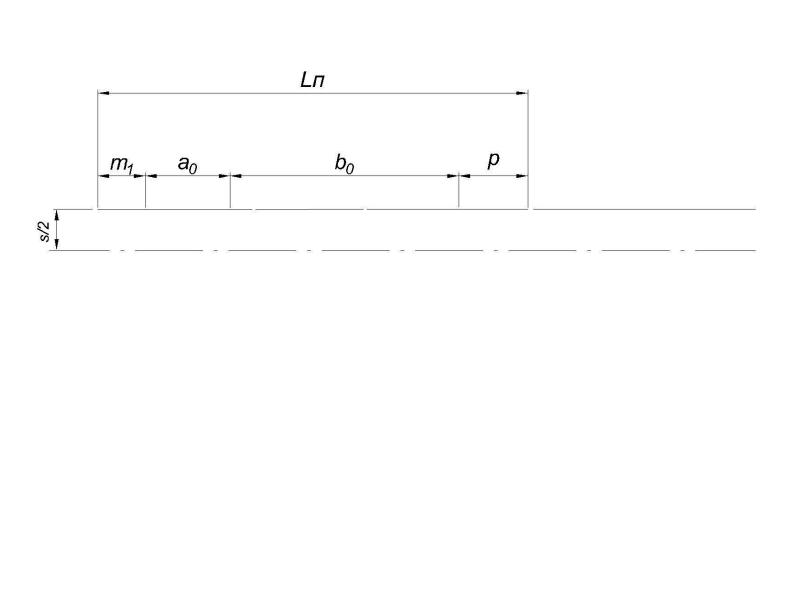

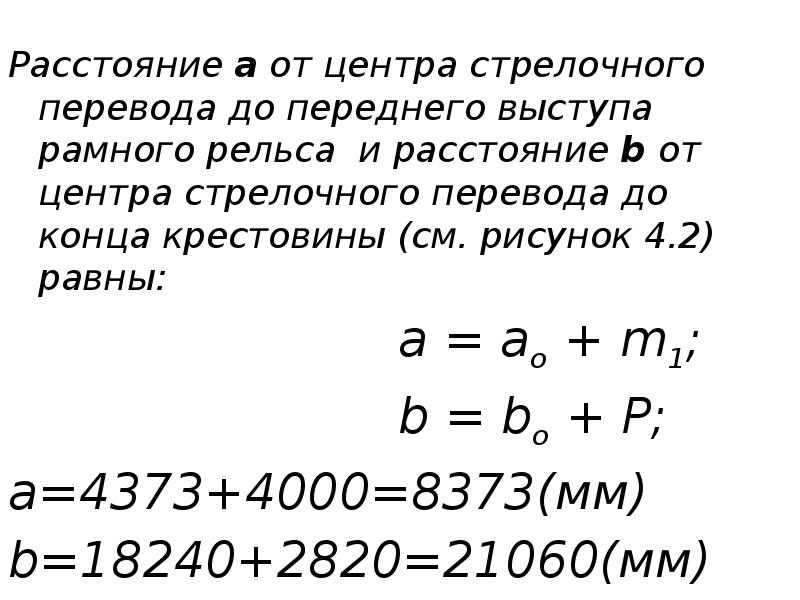

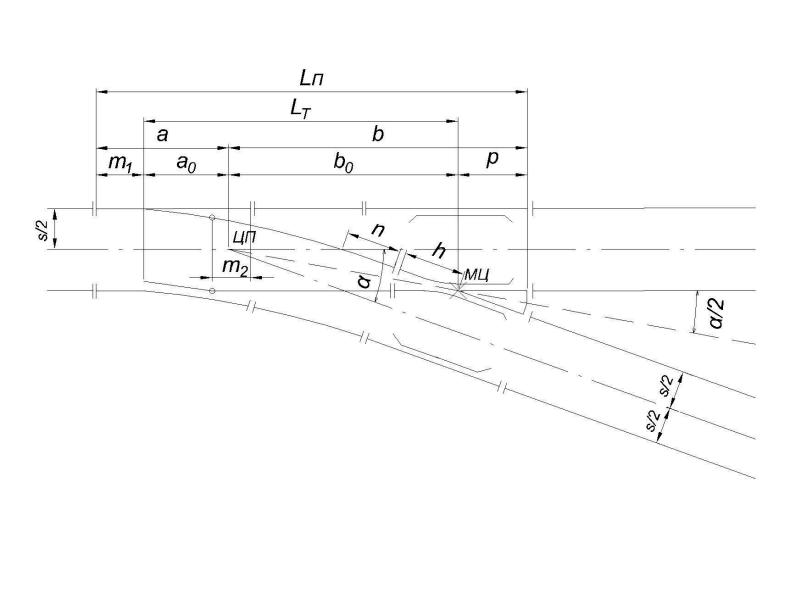

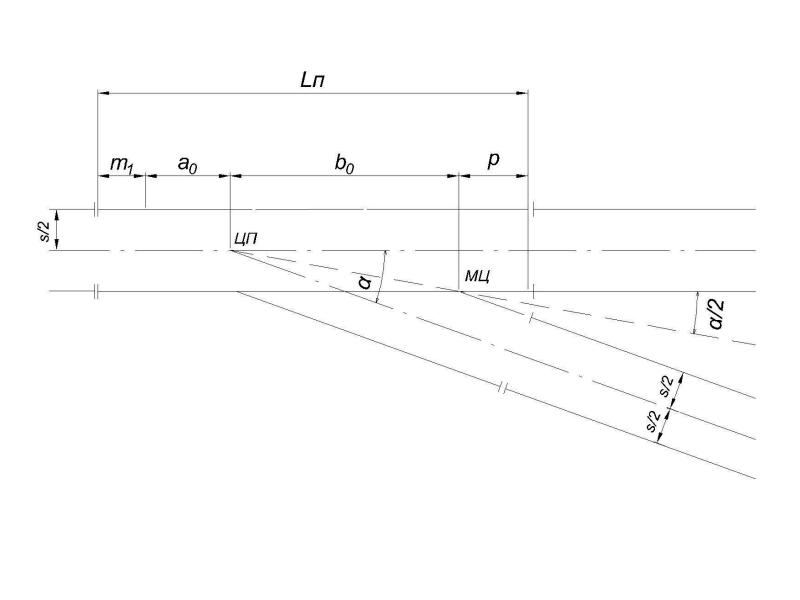

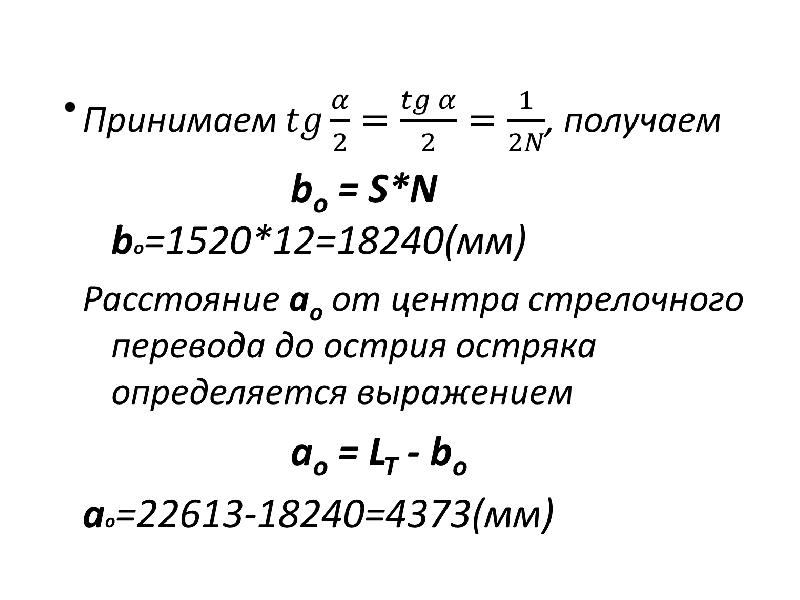

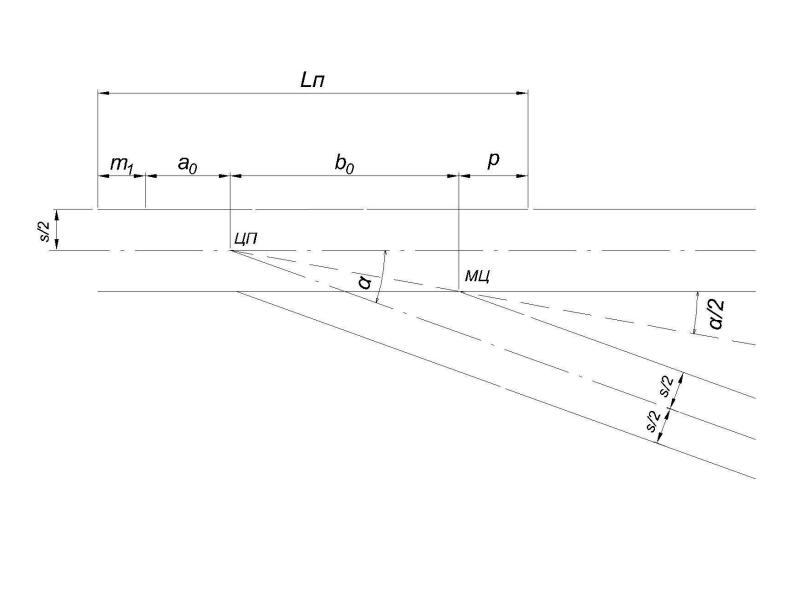

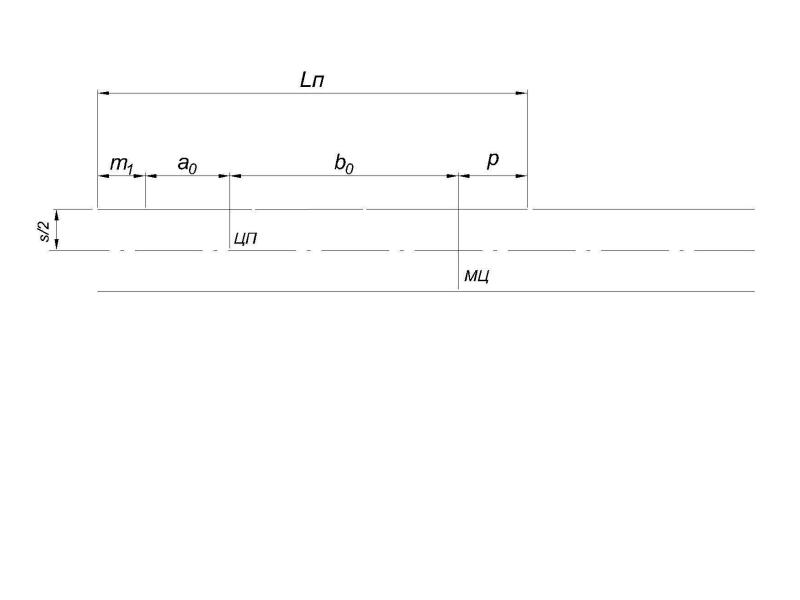

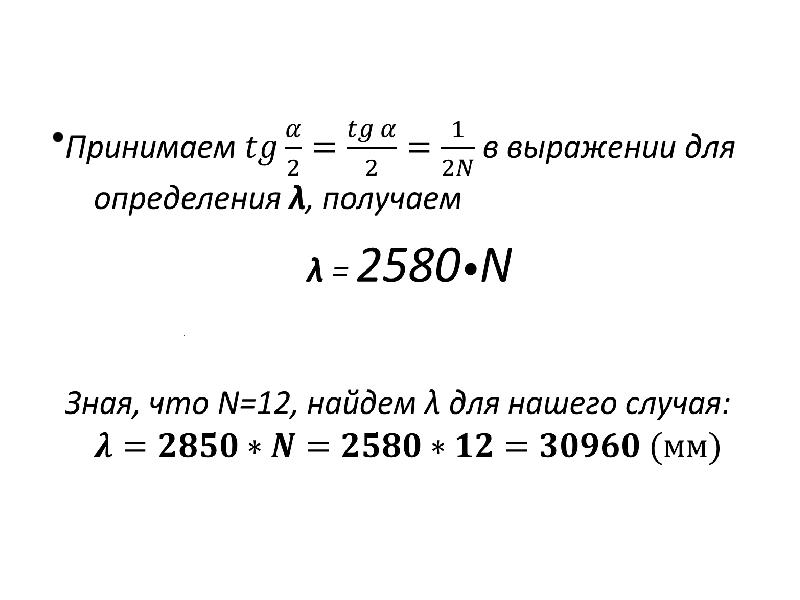

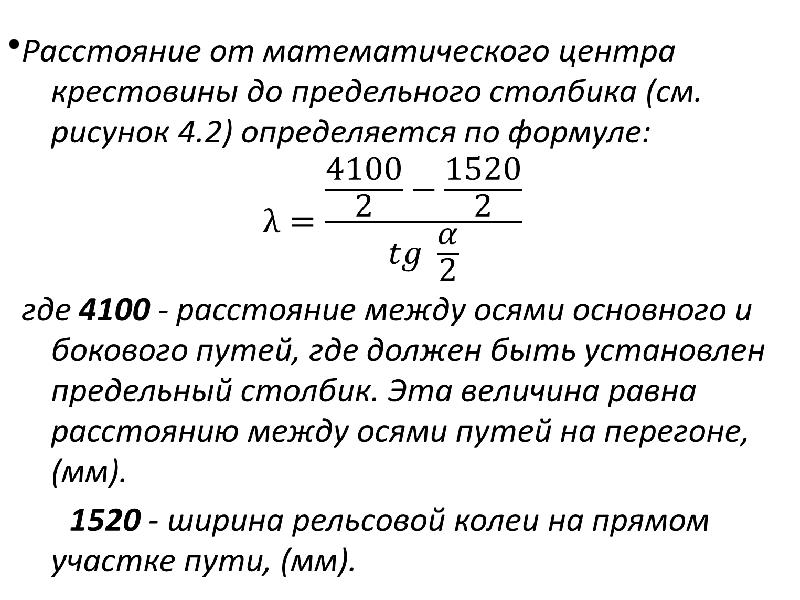

Расстояние а от центра стрелочного перевода до переднего выступа рамного рельса и расстояние b от центра стрелочного перевода до конца крестовины (см. рисунок 4.2) равны: Расстояние а от центра стрелочного перевода до переднего выступа рамного рельса и расстояние b от центра стрелочного перевода до конца крестовины (см. рисунок 4.2) равны: a = ao + m1; b = bo + P; а=4373+4000=8373(мм) b=18240+2820=21060(мм)
