Электробезопасность презентация

Электробезопасность

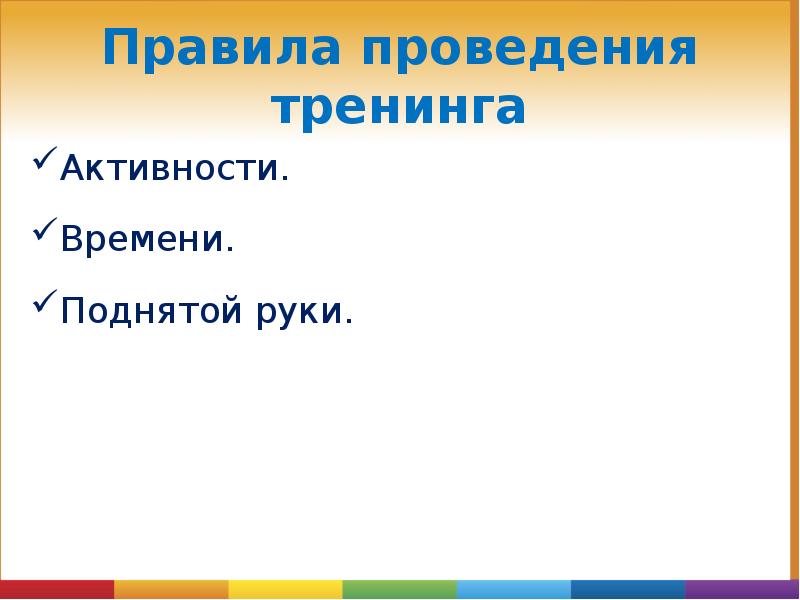

Правила проведения тренинга Активности. Времени. Поднятой руки.

Цель тренинга Получение знаний и практических навыков безопасных работ в электроустановках.

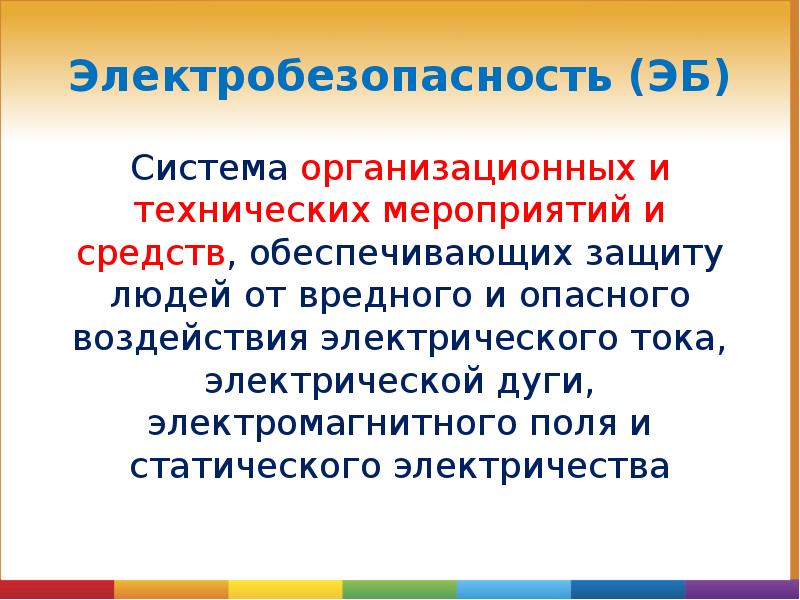

Электробезопасность (ЭБ) Система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

Вместе мы изучим: Устройство и эксплуатацию электроустановок Технику безопасности при обслуживании электроустановок Охрану труда Пожарную безопасность Первую помощь

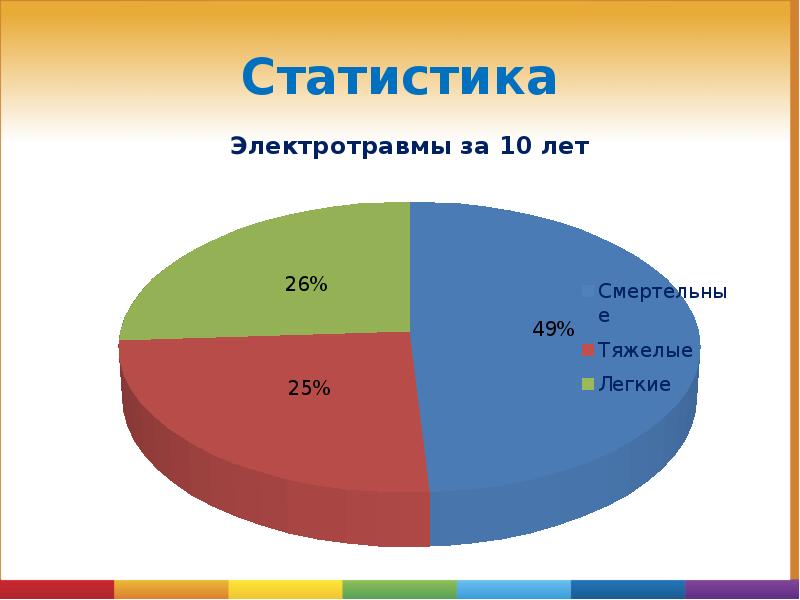

Статистика

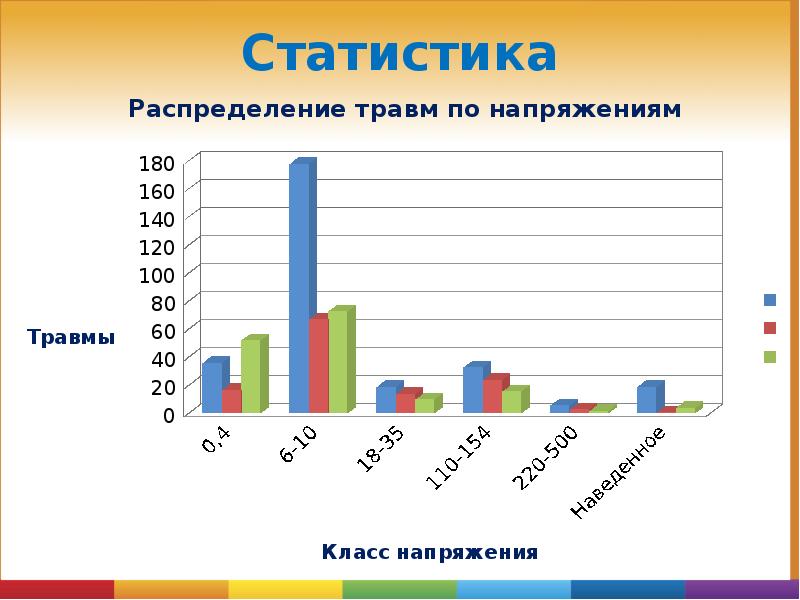

Статистика

Пирамида происшествий

Нормативные документы

Общая электротехника Сила тока Напряжение Сопротивление Закон Ома

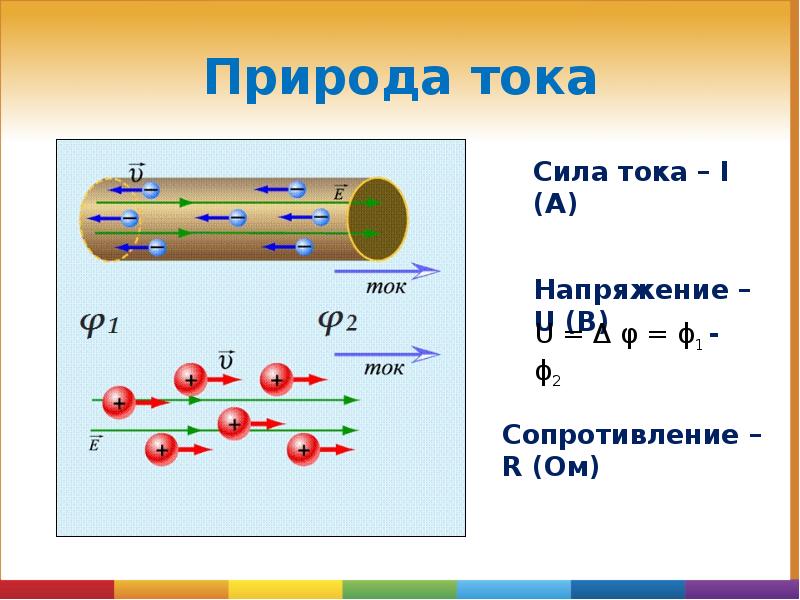

Природа тока

Закон Ома Для участка цепи Для полной цепи

Постоянный и переменный ток

Пороговые значения напряжения для постоянного и переменного тока

Электроустановка Электроустановка — машины, аппараты, линии и вспомогательное оборудование (вместе с сооружениями и помещениями, в которых они установлены), предназначенные для производства, преобразования, трансформации, передачи, распределения, потребления электрической энергии и преобразования её в другой вид энергии.

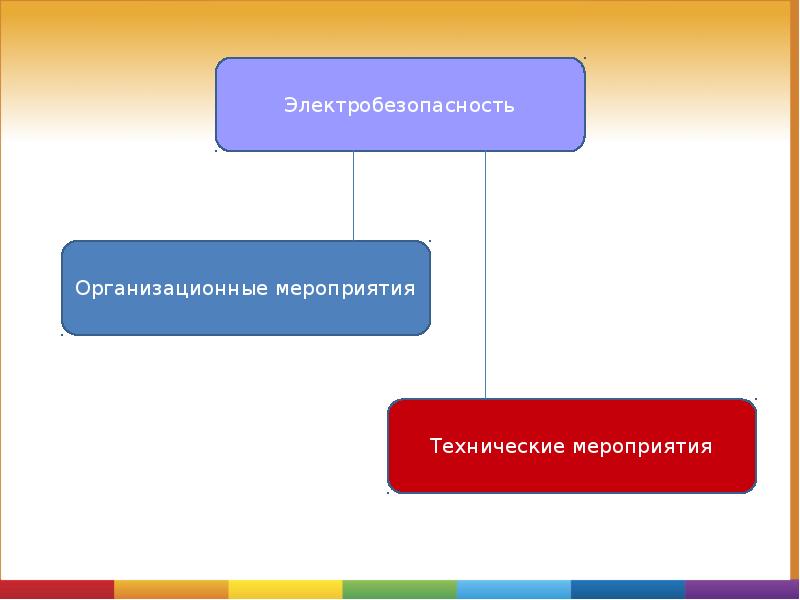

Электробезопасность (ЭБ) Система организационных и технических мероприятий и средств, обеспечивающих защиту людей от вредного и опасного воздействия электрического тока, электрической дуги, электромагнитного поля и статического электричества

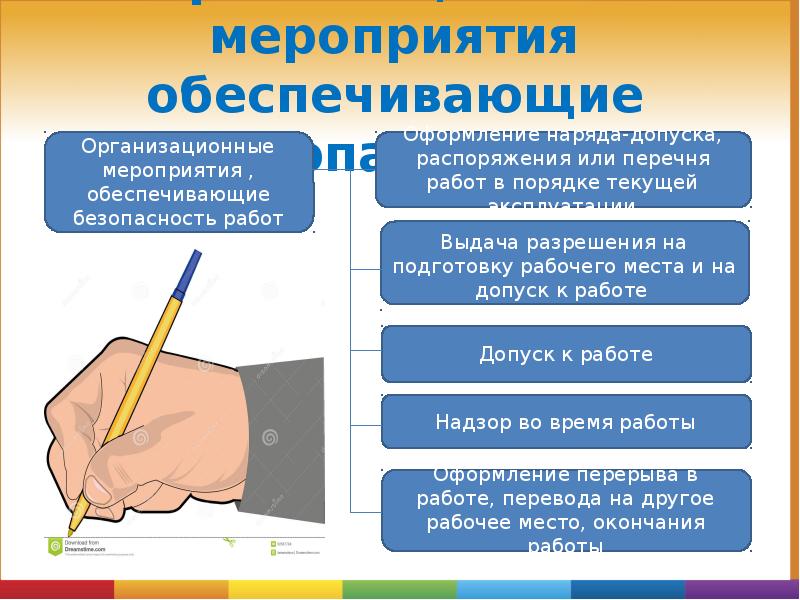

Организационные мероприятия обеспечивающие безопасность

Наряд-допуск Это задание на производство работы, оформленное на специальном бланке установленной формы и определяющее: содержание, место работы, время ее начала и окончания, условия безопасного проведения, состав бригады и работников, ответственных за безопасное выполнение работы.

Цифры Оформляется в 2 экземплярах По телефону в 3 экземплярах Выдается на 15 календарных дней Может быть продлен еще на 15 календарных дней Хранится в течение 30 суток При НС хранится 45 лет

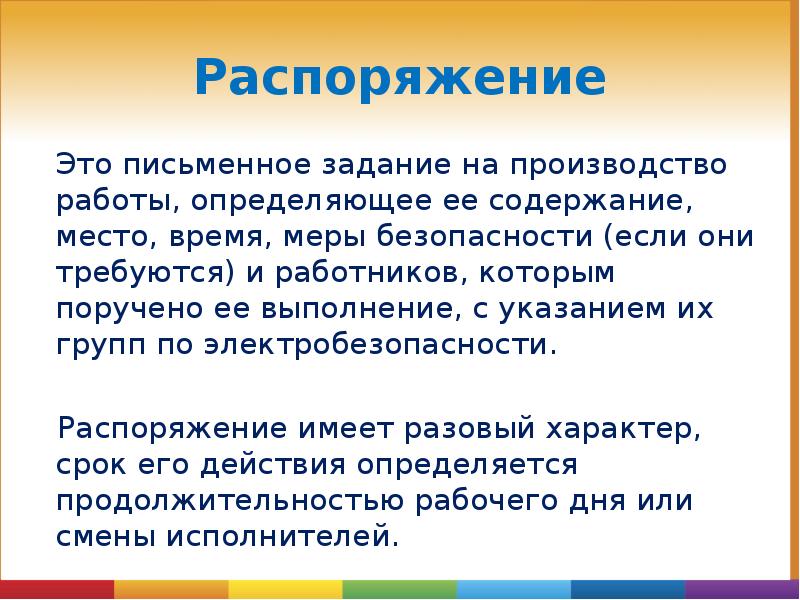

Распоряжение Это письменное задание на производство работы, определяющее ее содержание, место, время, меры безопасности (если они требуются) и работников, которым поручено ее выполнение, с указанием их групп по электробезопасности. Распоряжение имеет разовый характер, срок его действия определяется продолжительностью рабочего дня или смены исполнителей.

Организация работ выполняемых в порядке текущей эксплуатации Работы выполняемые в порядке текущей эксплуатации это -

Ответственные за безопасное проведение работ в электроустановках

Совмещение обязанностей

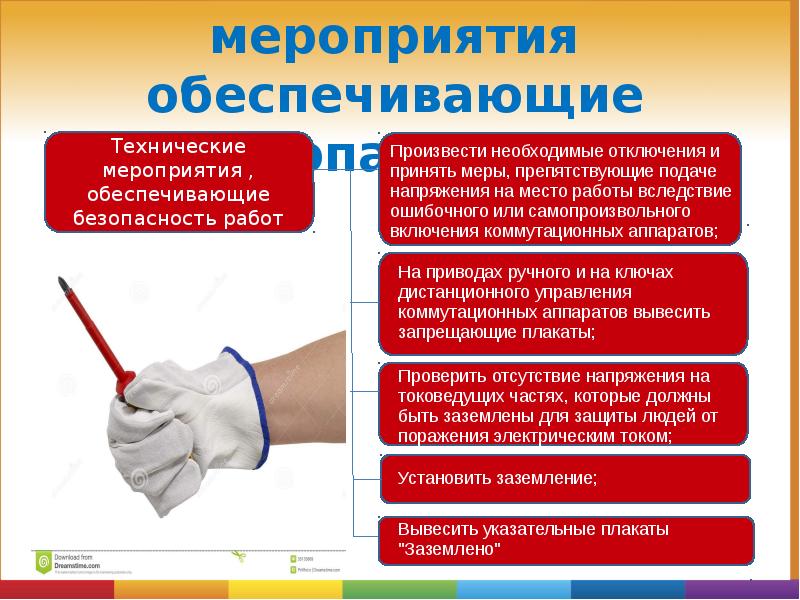

Технические мероприятия обеспечивающие безопасность

Технические мероприятия

Технические мероприятия На приводах ручного и на ключах дистанционного управления вывесить запрещающие плакаты

Технические мероприятия

Технические мероприятия Установить переносные заземления

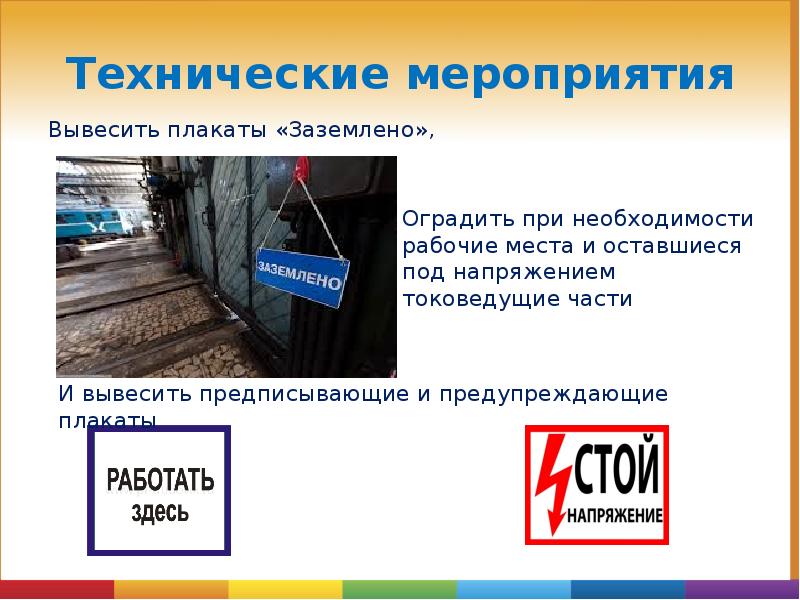

Технические мероприятия Вывесить плакаты «Заземлено»,

Проводящая часть – это часть, которая может проводить электрический ток. Проводящая часть – это часть, которая может проводить электрический ток. Токоведущая часть – проводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением, в том числе нулевой рабочий проводник (но не PEN-проводник).

Прямое и косвенное прикосновение Прямое прикосновение - электрический контакт людей или животных с токоведущими частями, находящимися под напряжением.

Меры защиты от прямого прикосновения Изоляция токоведущих частей. Размещение вне зоны досягаемости. Ограждения и оболочки. Барьеры. Применение сверхнизкого (малого) напряжения. В Э.У напряжением до 1 кВ применяют УЗО.

Принцип работы УЗО

Меры защиты от косвенного прикосновения Автоматическое отключение Защитное заземление Уравнивание потенциалов Выравнивание потенциалов Двойная изоляция Сверхнизкое напряжение Защитное разделение цепей Изолирующие зоны, площадки

Заземление преднамеренное электрическое соединение какой-либо точки сети, электроустановки или оборудования с заземляющим устройством.

Принцип работы автоматического выключателя

Напряжение прикосновения и напряжение шага Напряжение прикосновения-напряжение между двумя точками, цепи замыкания на землю, при одновременном прикосновении к ним человеком Шаговое напряжение-напряжение между двумя точками цепи тока, находящаяся одна от другой на расстоянии (0,8м) и на которых одновременно стоит человек. Выравнивание потенциалов-снижение разности потенциалов (шагового напряжения) при помощи защитных проводников проложенных по поверхности и присоединенных к заземляющему проводнику.

Универсальная схема действий

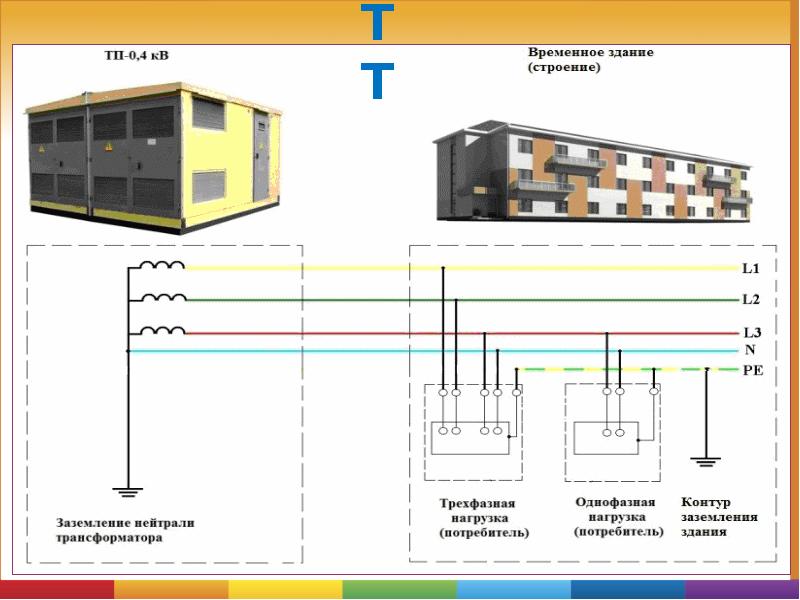

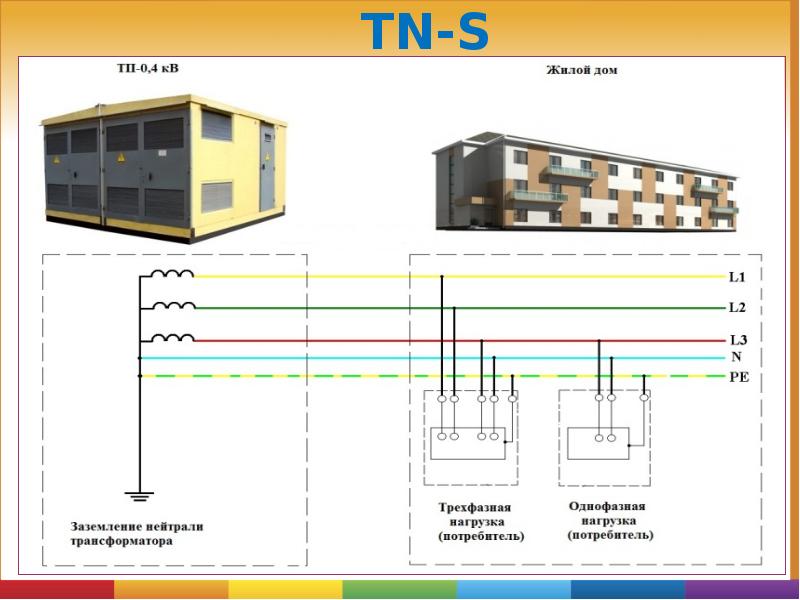

Системы заземления относительно нейтрали источника

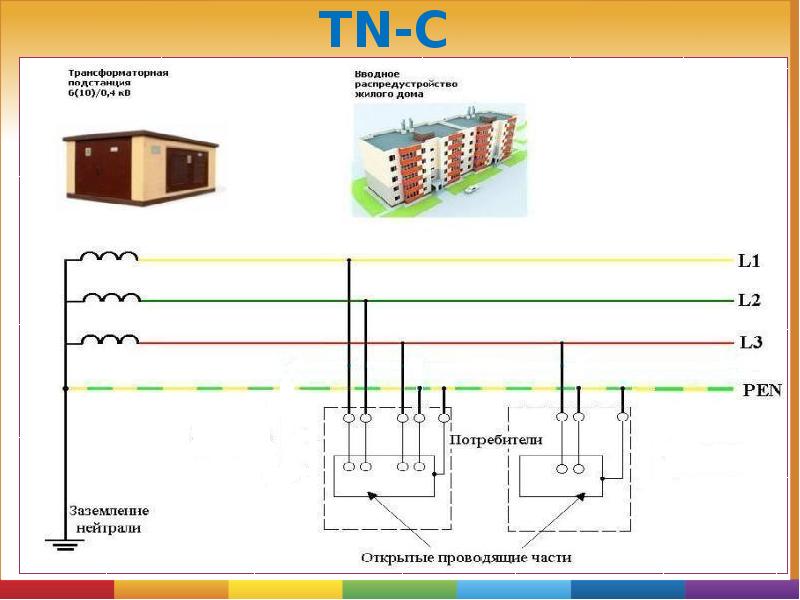

TN-C

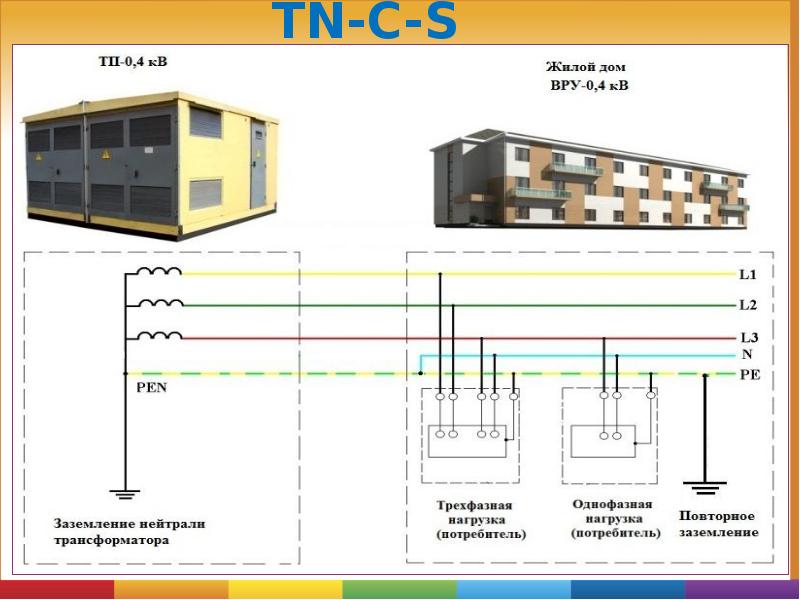

TN-C-S

Категории персонала Электротехнический: Административно-технический - руководители и специалисты, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках Оперативный - это персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации) Ремонтный – это персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования Оперативно-ремонтный – это ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объеме закрепленных за ним электроустановок Электротехнологический Неэлектротехнический

Виды проверок знаний по электробезопасности Первичная Очередная Внеочередная

Специальные работы

Виды помещений по степени опасности поражения эл. током Помещения без повышенной опасности Помещения с повышенной опасностью Особо опасные помещения Территории открытых электроустановок

Категории электроприемников

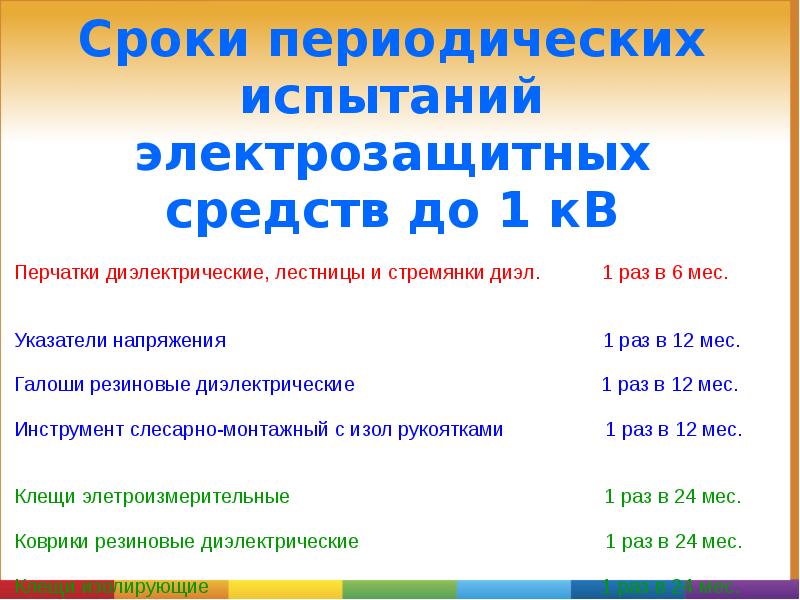

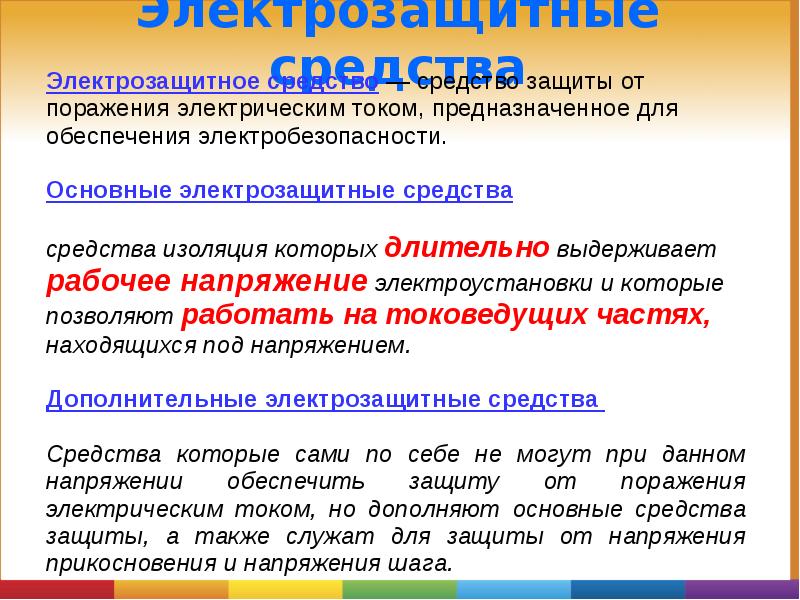

Электрозащитные средства

Электрозащитные средства (основные) До 1000 В Изолирующие штанги Изолирующие клещи Указатели напряжения Эл.измерительные клещи Диэлектрические перчатки Ручной эл.инструмент

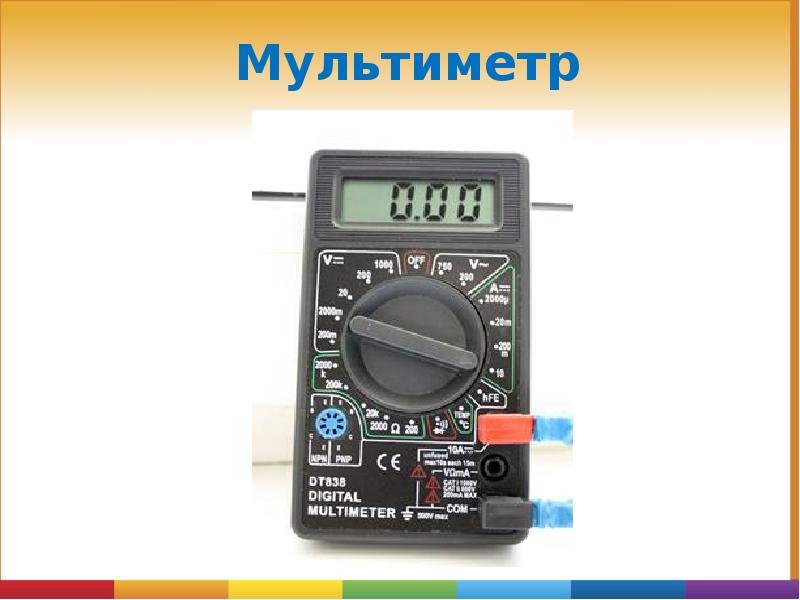

Мультиметр

Индикаторная отвертка IEK ОП-2Э

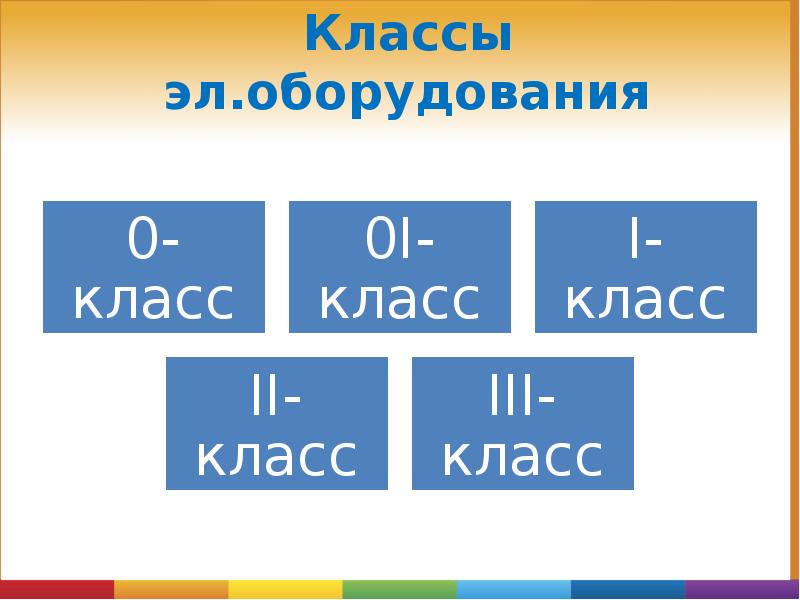

Классы эл.оборудования

Техника без. при использовании электроинструмента

Проверка ручного электроинструмента

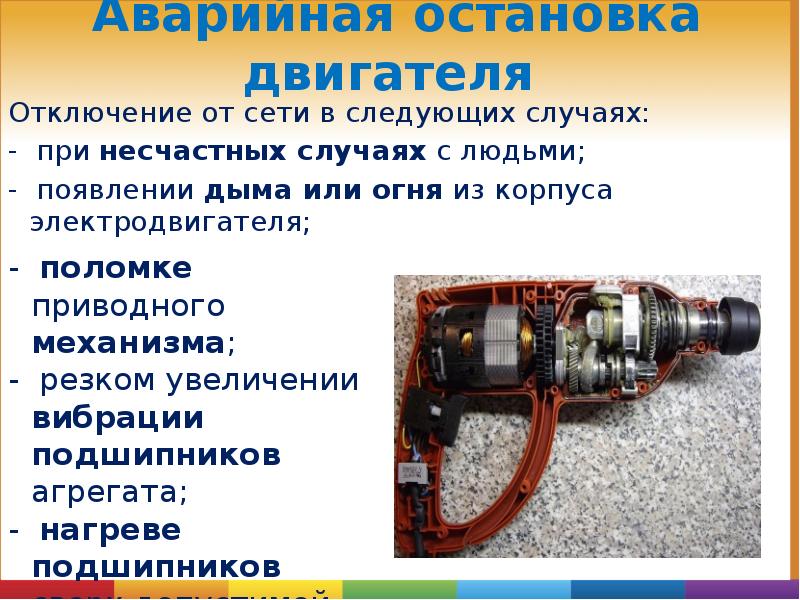

Аварийная остановка двигателя

Классификация проводников в электроустановках Голубой – для обозначения нулевого рабочего проводника электрической сети (N)  Комбинация желтого и зеленого цвета – используется для обозначения защитного провода, заземления или же нулевого защитного (РЕ) Комбинация желтого и зеленого цвета по всей длине проводника, и с голубой маркировкой на концах обозначает совмещенный нулевой рабочий (N) и нулевой защитный (PE) проводники, и имеет маркировку (PEN) Черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый и бирюзовый цвета которые в основном используются для обозначения фазы (L).

Распределительные устройства Соответствует ПУЭ Не соответствует ПУЭ

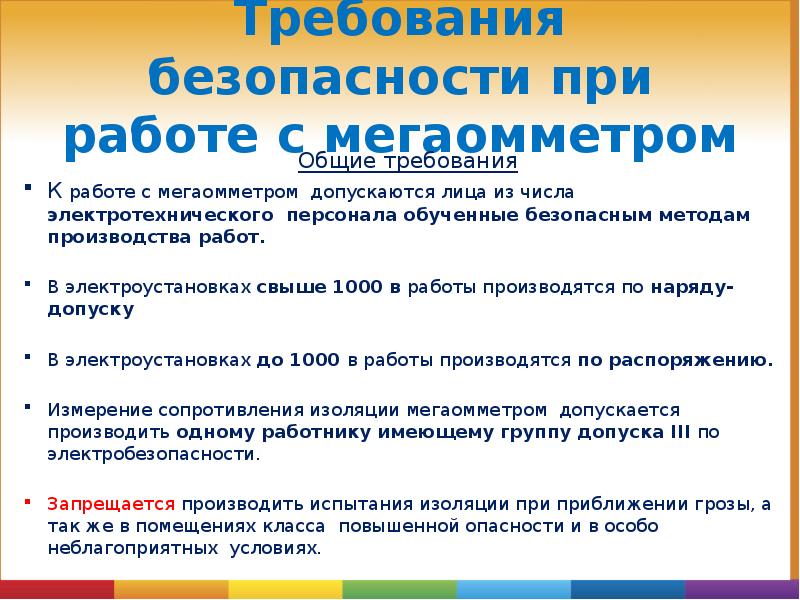

Требования безопасности при работе с мегаомметром Общие требования К работе с мегаомметром допускаются лица из числа электротехнического персонала обученные безопасным методам производства работ. В электроустановках свыше 1000 в работы производятся по наряду-допуску В электроустановках до 1000 в работы производятся по распоряжению. Измерение сопротивления изоляции мегаомметром допускается производить одному работнику имеющему группу допуска III по электробезопасности. Запрещается производить испытания изоляции при приближении грозы, а так же в помещениях класса повышенной опасности и в особо неблагоприятных условиях.

Требования безопасности при работе с мегаомметром Общие требования К работе с мегаомметром допускаются лица из числа электротехнического персонала обученные безопасным методам производства работ. В электроустановках свыше 1000 в работы производятся по наряду-допуску В электроустановках до 1000 в работы производятся по распоряжению. Измерение сопротивления изоляции мегаомметром допускается производить одному работнику имеющему группу допуска III по электробезопасности. Запрещается производить испытания изоляции при приближении грозы, а так же в помещениях класса повышенной опасности и в особо неблагоприятных условиях.

Типы мегаомметров

ТБ при установке и снятии предохранителей

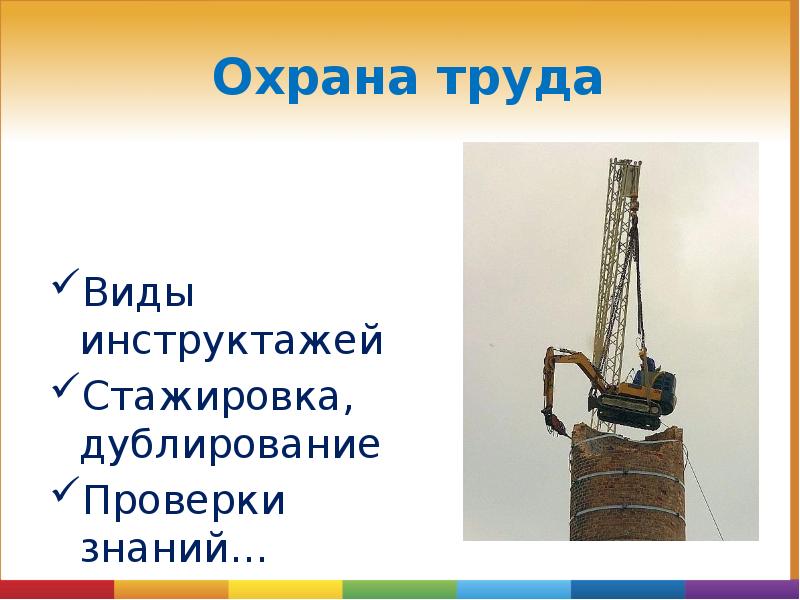

Охрана труда Виды инструктажей Стажировка, дублирование Проверки знаний…

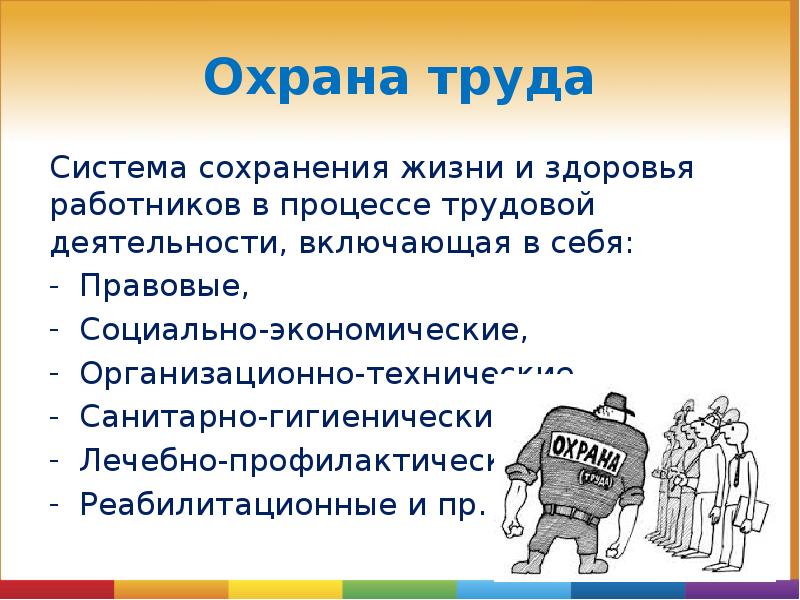

Охрана труда Система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающая в себя: Правовые, Социально-экономические, Организационно-технические, Санитарно-гигиенические, Лечебно-профилактические, Реабилитационные и пр.

Виды инструктажей Вводный Первичный на рабочем месте Повторный Целевой Внеплановый

Работа командированного персонала

Работа автотранспорта в электроустановках

Подготовка персонала перед самостоятельной работой Стажировка - это практическое освоение непосредственно на рабочем месте навыков выполнения работы или группы работ, приобретенных при профессиональной подготовке. Дублирование - это управление электроустановкой или несение других функций на рабочем месте, исполняемые под наблюдением лица, ответственного за подготовку дублера.

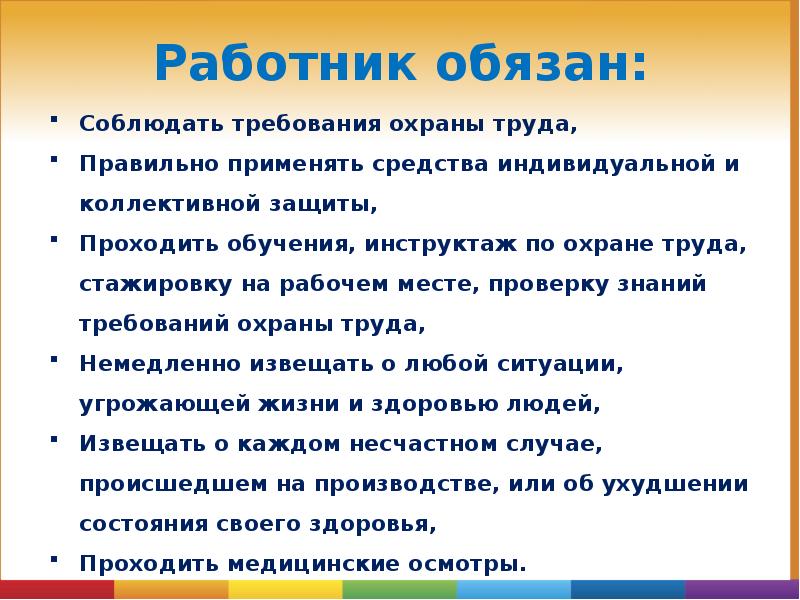

Работник обязан: Соблюдать требования охраны труда, Правильно применять средства индивидуальной и коллективной защиты, Проходить обучения, инструктаж по охране труда, стажировку на рабочем месте, проверку знаний требований охраны труда, Немедленно извещать о любой ситуации, угрожающей жизни и здоровью людей, Извещать о каждом несчастном случае, происшедшем на производстве, или об ухудшении состояния своего здоровья, Проходить медицинские осмотры.

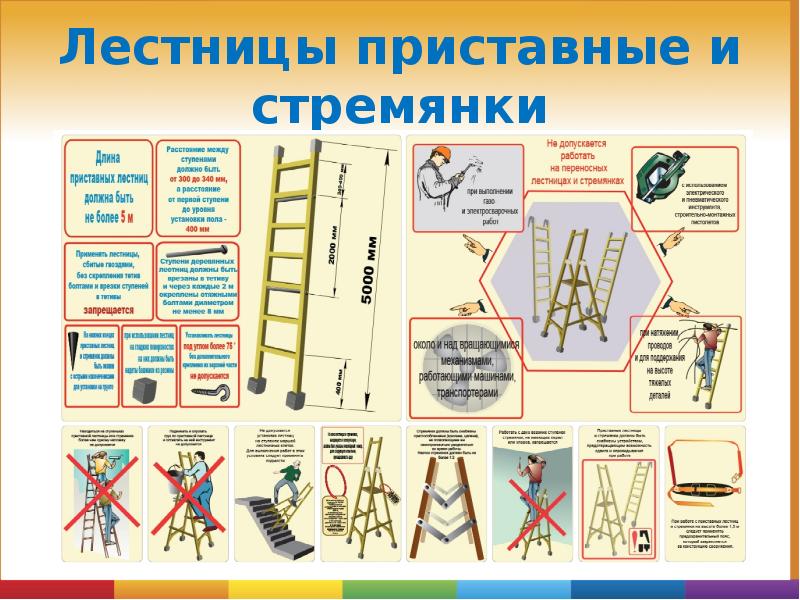

Лестницы приставные и стремянки

Предупреждающие знаки

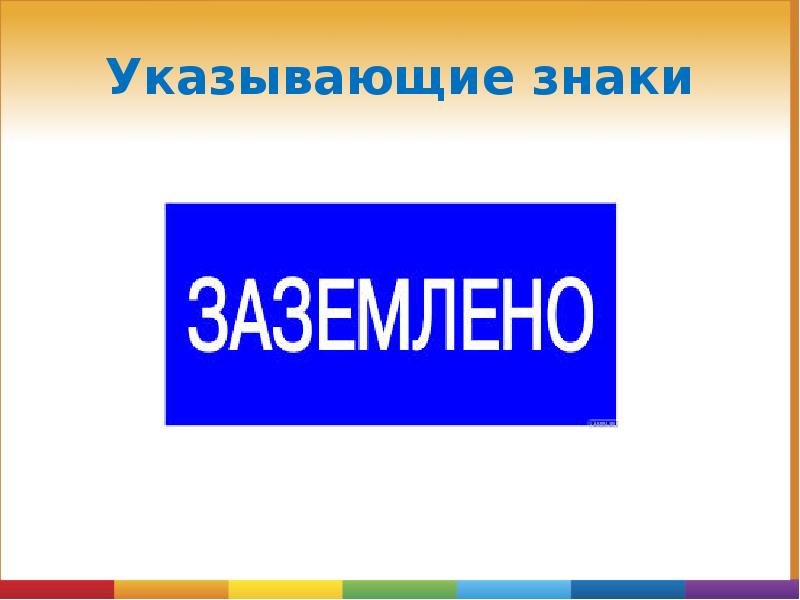

Указывающие знаки

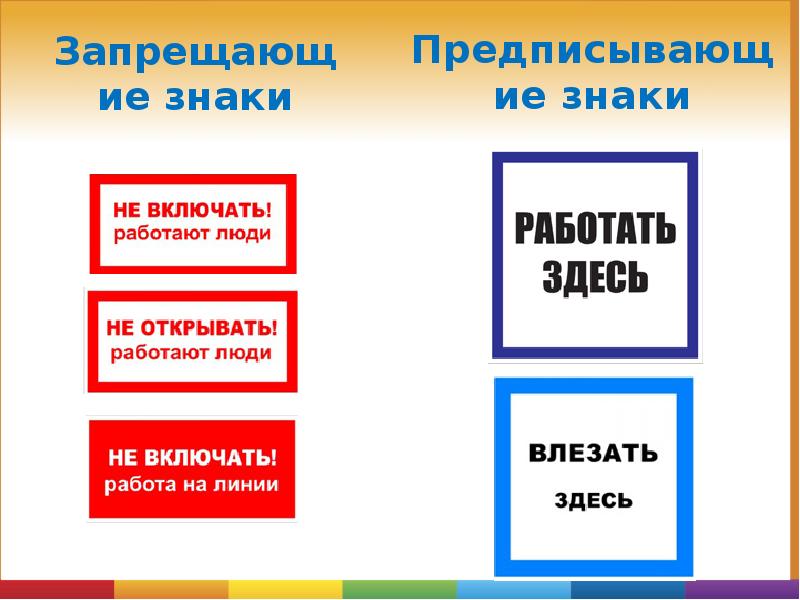

Запрещающие знаки

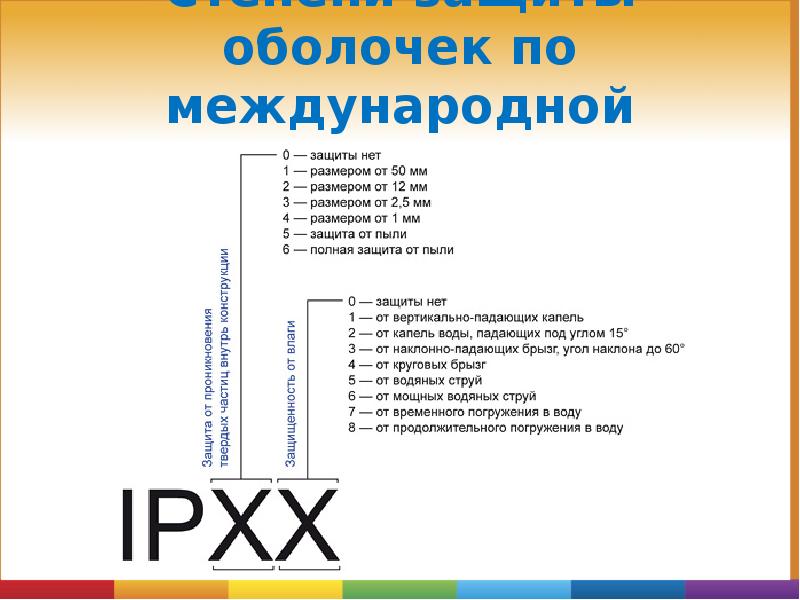

Степени защиты оболочек по международной системе IPxx

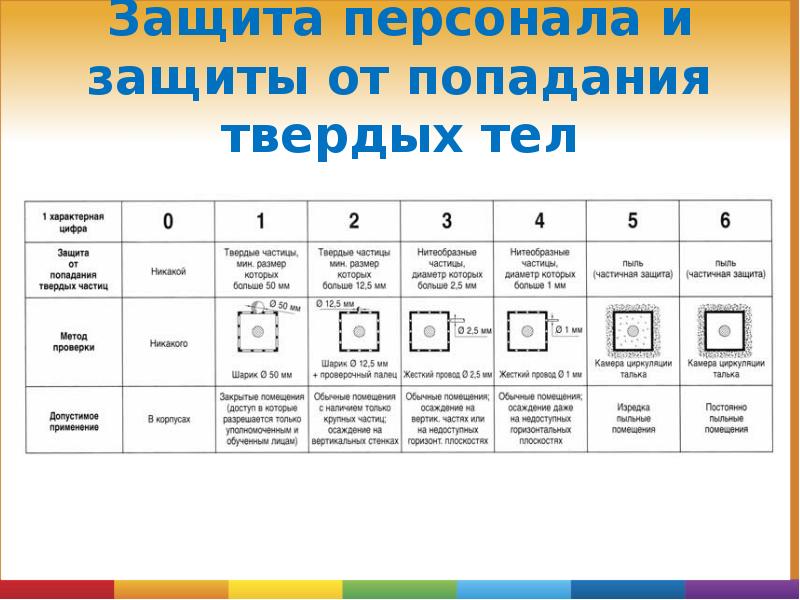

Защита персонала и защиты от попадания твердых тел

Защита от попадания воды

Дополнительные буквы

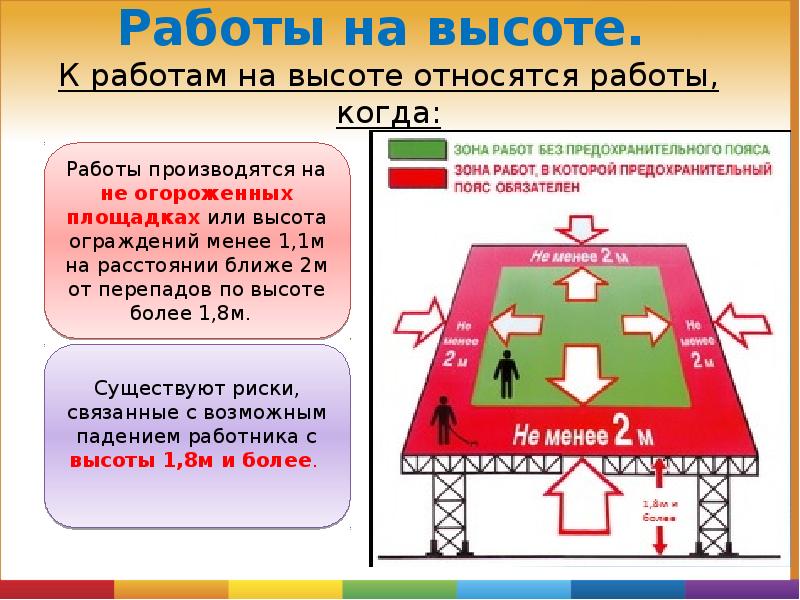

Работы на высоте. К работам на высоте относятся работы, когда:

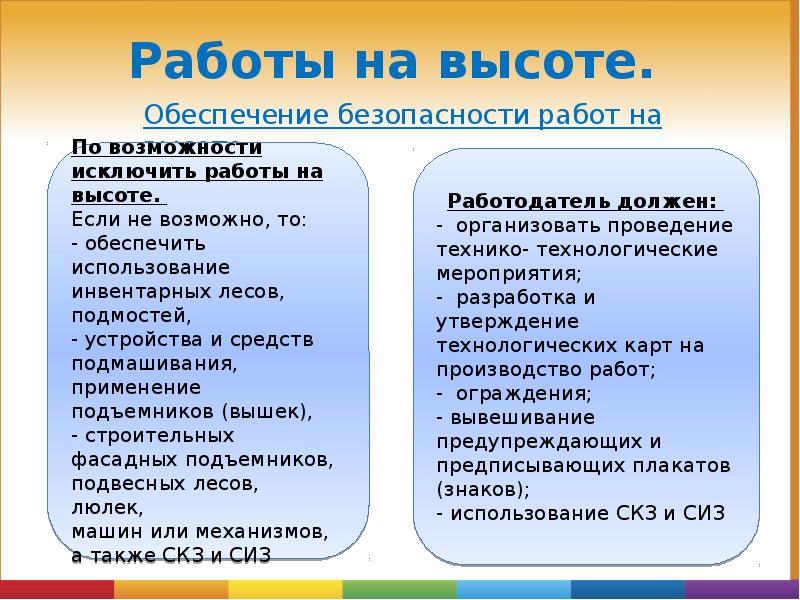

Работы на высоте.

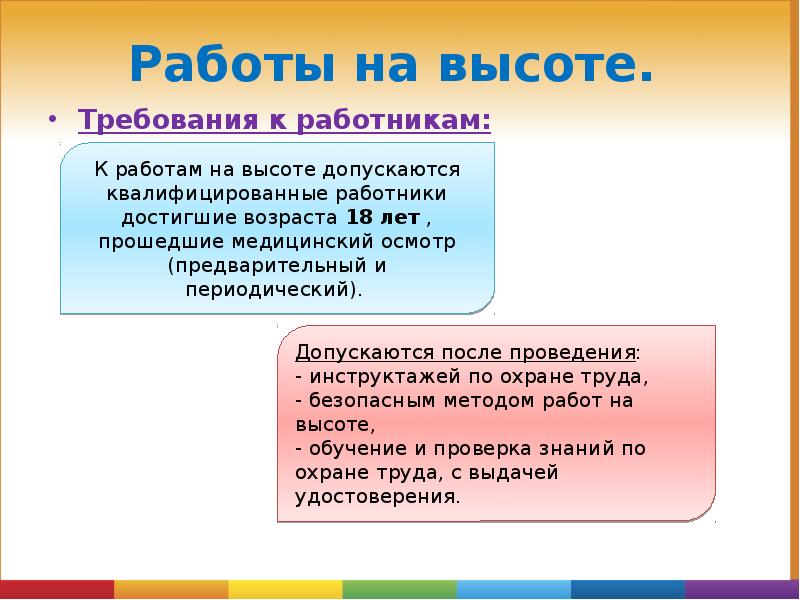

Работы на высоте. Требования к работникам:

Работы на высоте.

Работы на высоте. Средства индивидуальной защиты:

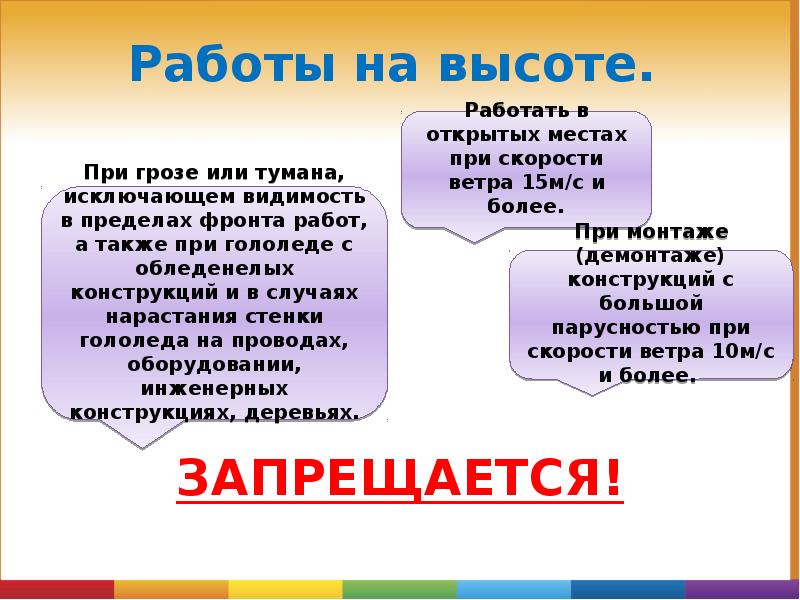

Работы на высоте. ЗАПРЕЩАЕТСЯ!

Пожарная безопасность Огнетушители Схема действия при пожаре Огневые работы…

Требования ПБ при эксплуатации электроустановок. При эксплуатации действующих электроустановок запрещается: Использование электроприемников в условиях, не соответствующих требованиям инструкций предприятий-изготовителей; Подключать электропровода с поврежденной или потерявшей свои свойства изоляцией; Пользоваться поврежденными розетками, рубильниками и т.д.; Обертывать светильники горючими материалами, а также эксплуатировать без предусмотренных конструкцией рассеивателями, колпаками и т.д.

Требования ПБ при эксплуатации электроустановок. Пользоваться электронагревательными приборами, не имеющими тепловую защиту, без негорючих теплоизоляционных подставок; Применять самодельные электронагревательные приборы, использовать некалиброванные вставки и другие нестандартные способы защиты от перегрузок; Размещать у электрощитов, электродвигателей и пусковой аппаратуры легковоспламеняющиеся вещества; Эксплуатировать электронагревательные приборы при отсутствии или неисправности терморегуляторов, предусмотренных конструкцией; Оставлять включенные электроустановки и электроприемники вне рабочего времени в помещениях, где отсутствует дежурный персонал, кроме ОПС, установок пожаробезопасности и пожаротушения.

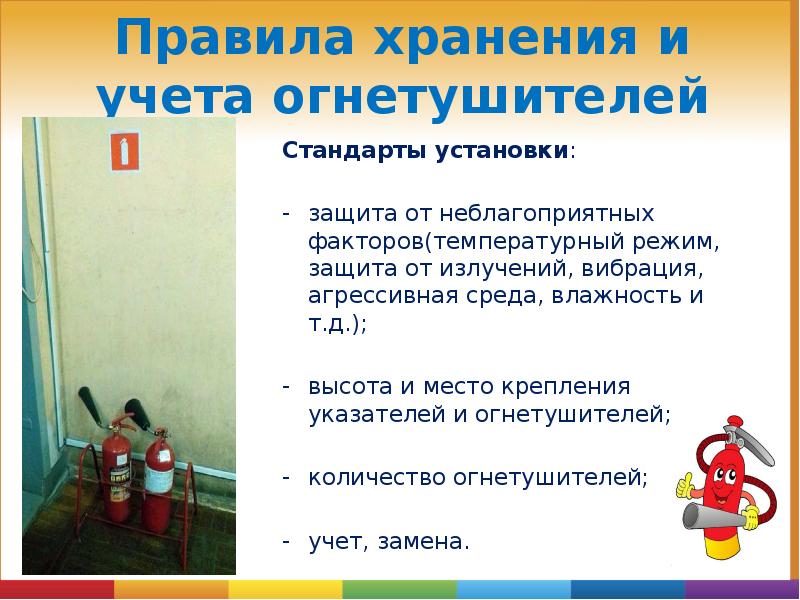

Правила хранения и учета огнетушителей Стандарты установки: защита от неблагоприятных факторов(температурный режим, защита от излучений, вибрация, агрессивная среда, влажность и т.д.); высота и место крепления указателей и огнетушителей; количество огнетушителей; учет, замена.

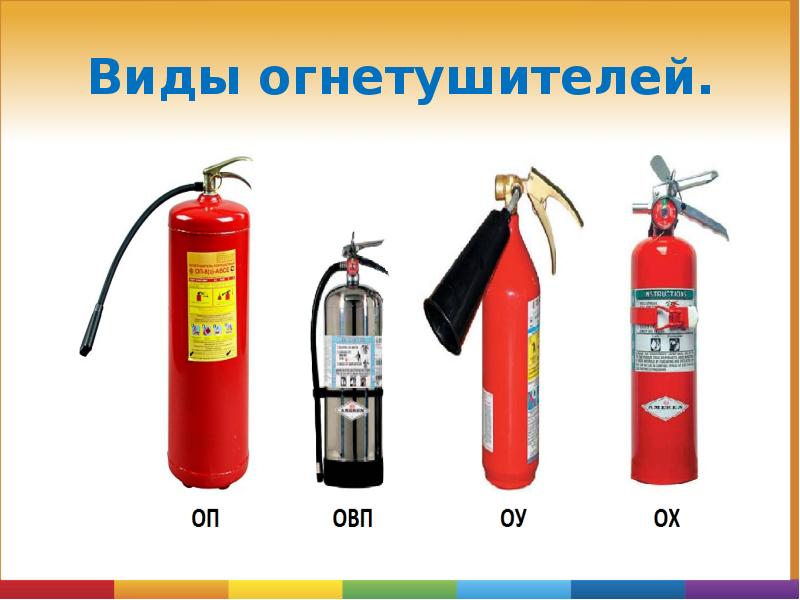

Виды огнетушителей.

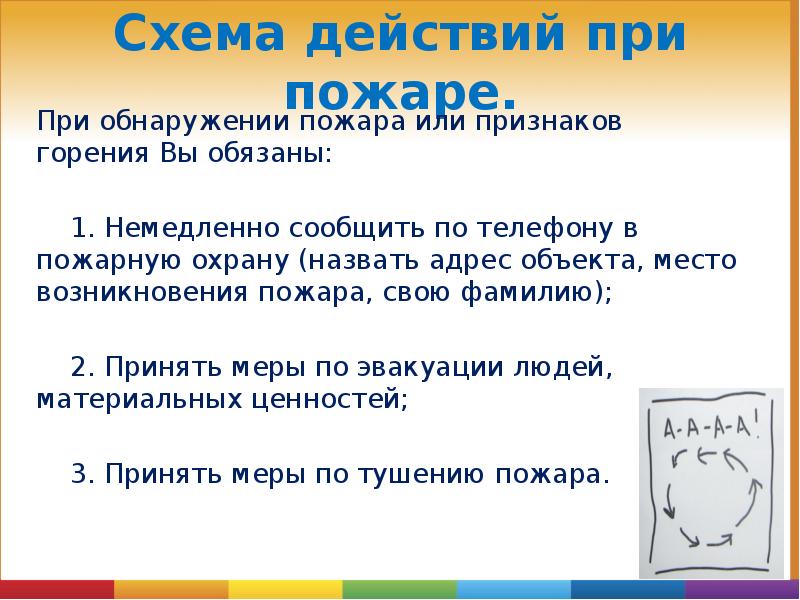

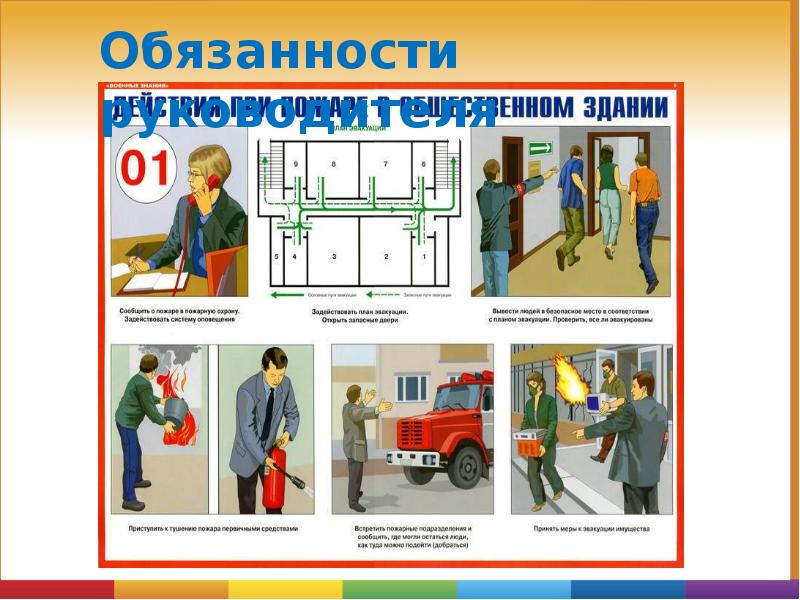

Схема действий при пожаре.

Огневые работы Требование пожарной безопасности при проведении огневых работ состоят из: Требование пожарной безопасности к месту проведения огневых работ (стандарты помещения, стандарты расположения оборудования и горючих/негорючих материалов, зона проведения огневых работ и т.д.). Правила проведения огневых работ (требование к инструменту, персоналу и т.д.)

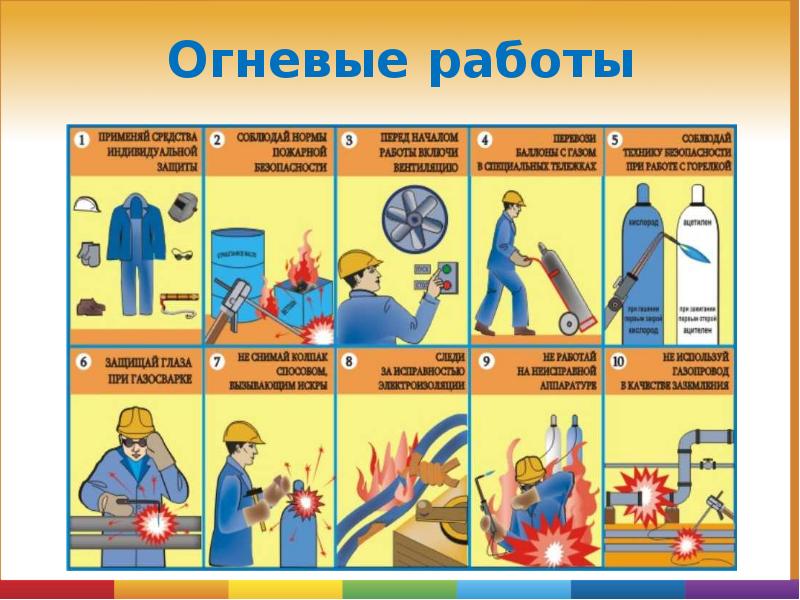

Огневые работы

Электрооборудование складских помещений.

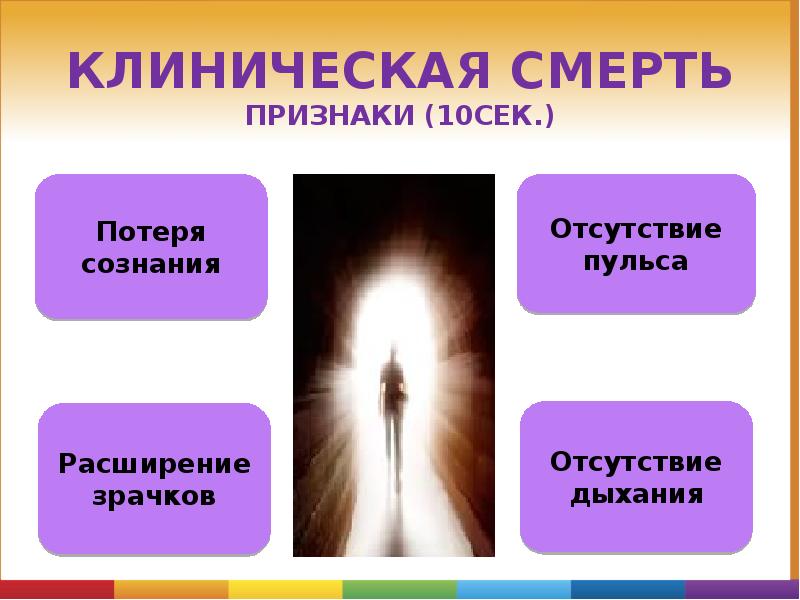

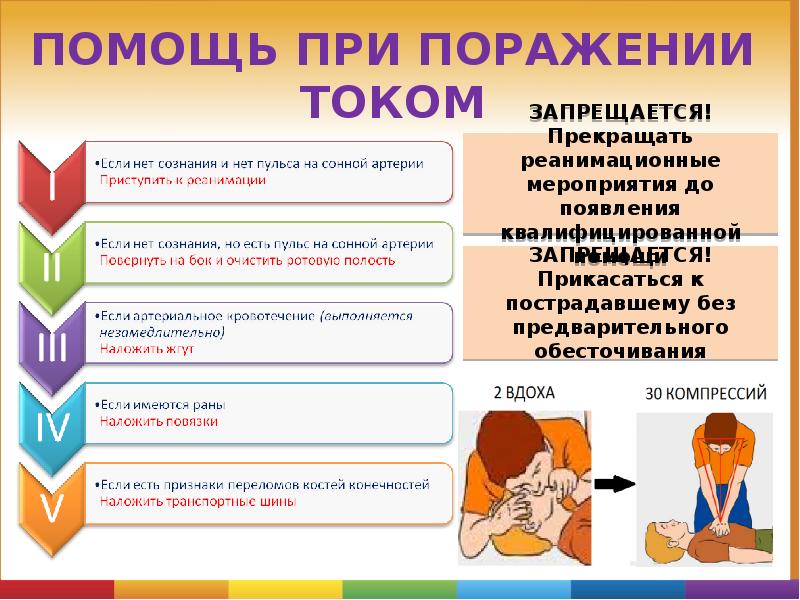

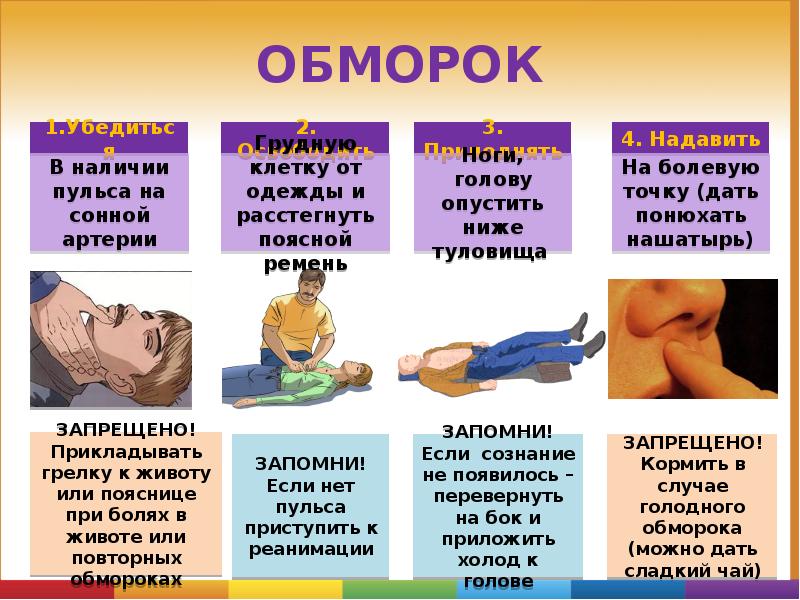

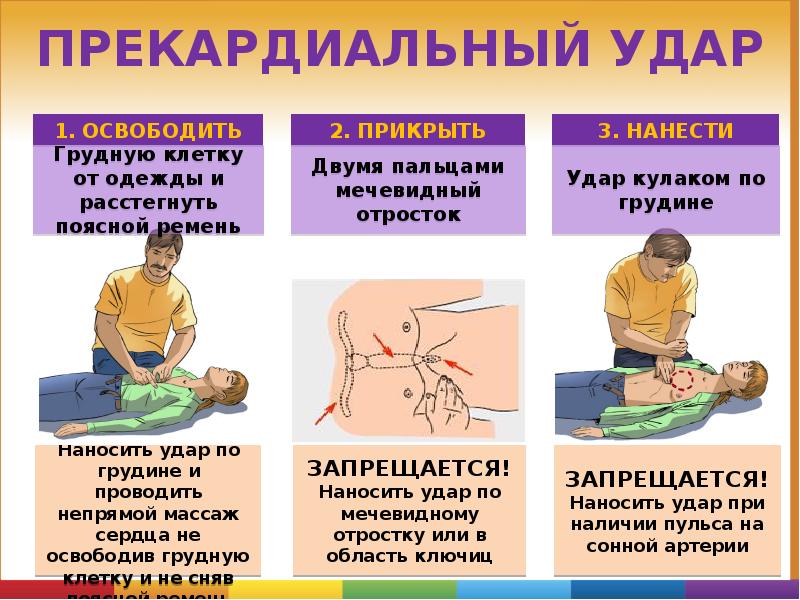

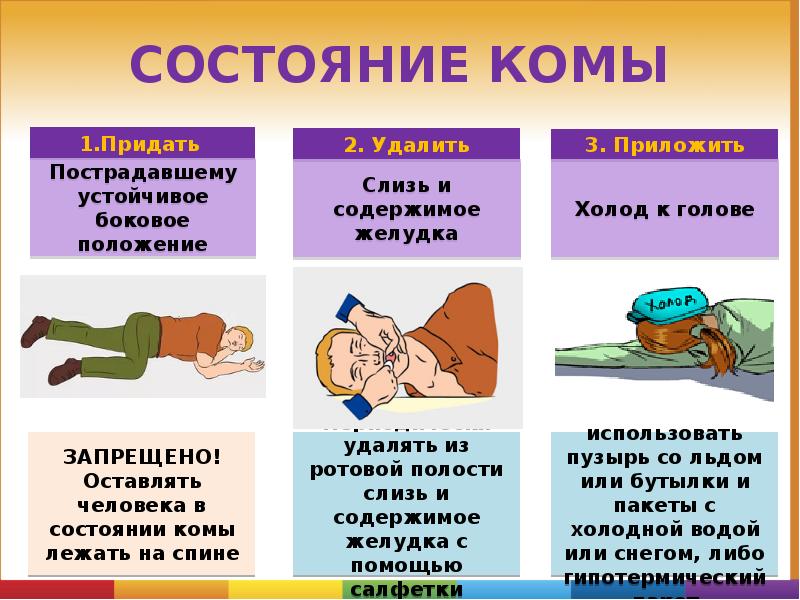

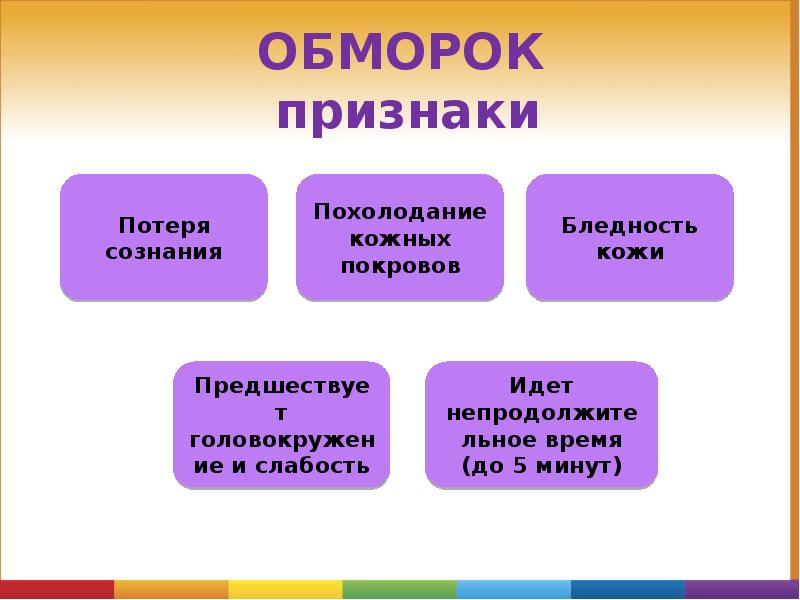

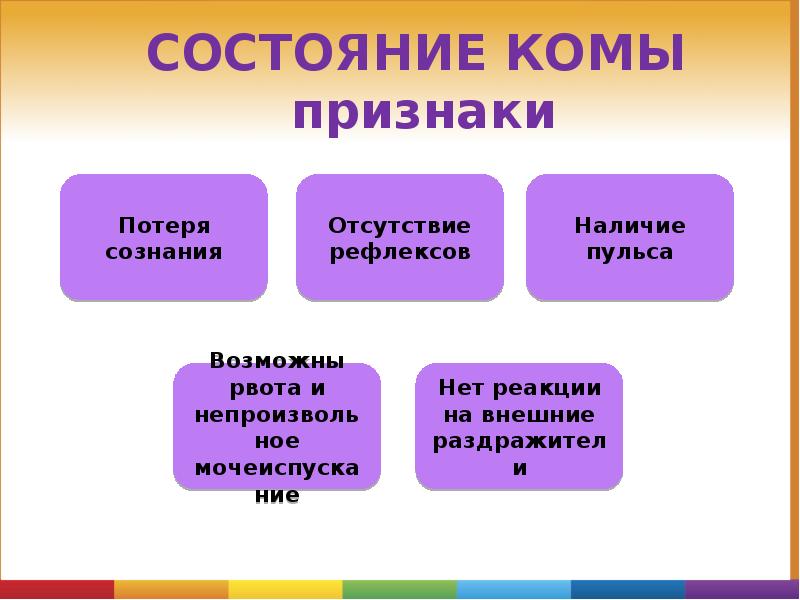

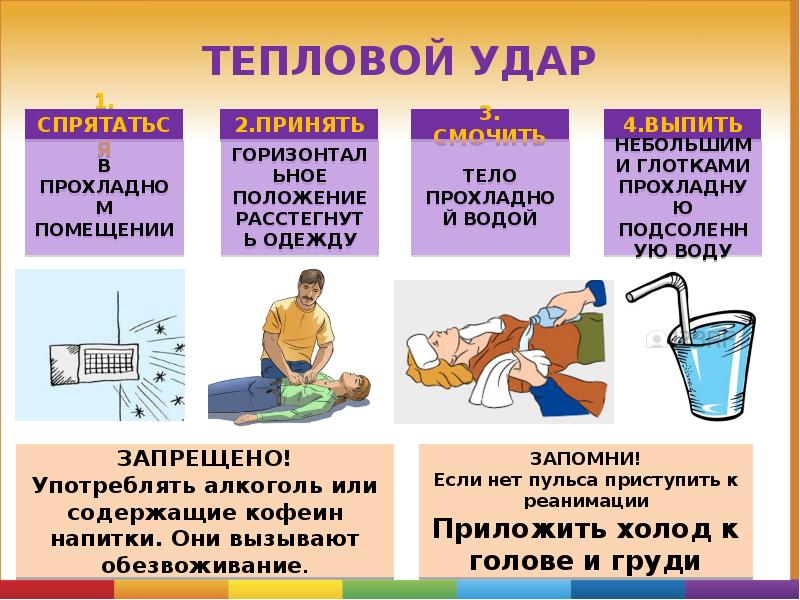

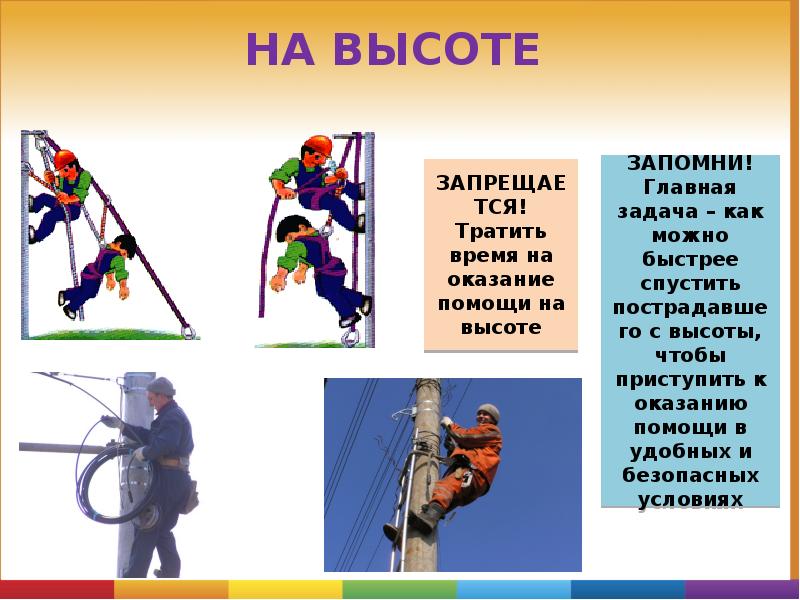

VI Первая помощь Универсальная схема Ожоги Клиническая смерть ДТП Ранения Кровотечения…

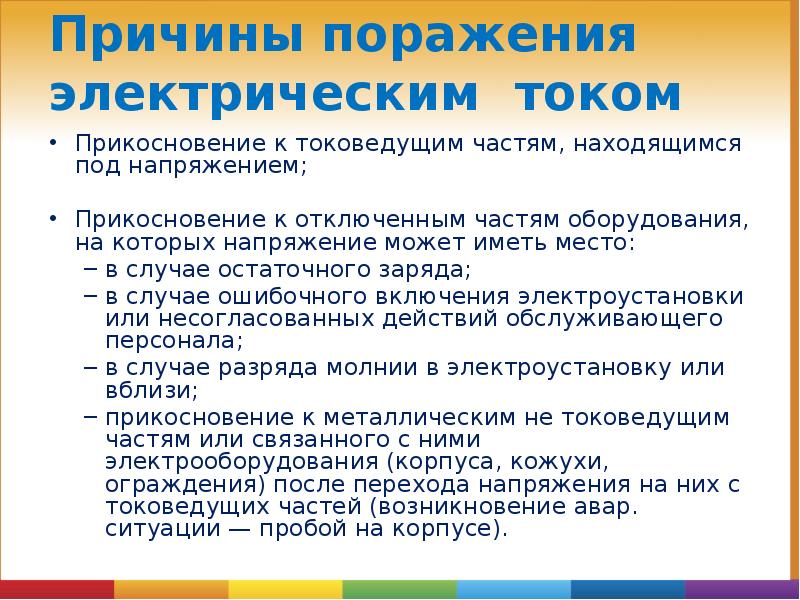

Причины поражения электрическим током Прикосновение к токоведущим частям, находящимся под напряжением; Прикосновение к отключенным частям оборудования, на которых напряжение может иметь место: в случае остаточного заряда; в случае ошибочного включения электроустановки или несогласованных действий обслуживающего персонала; в случае разряда молнии в электроустановку или вблизи; прикосновение к металлическим не токоведущим частям или связанного с ними электрооборудования (корпуса, кожухи, ограждения) после перехода напряжения на них с токоведущих частей (возникновение авар. ситуации — пробой на корпусе).

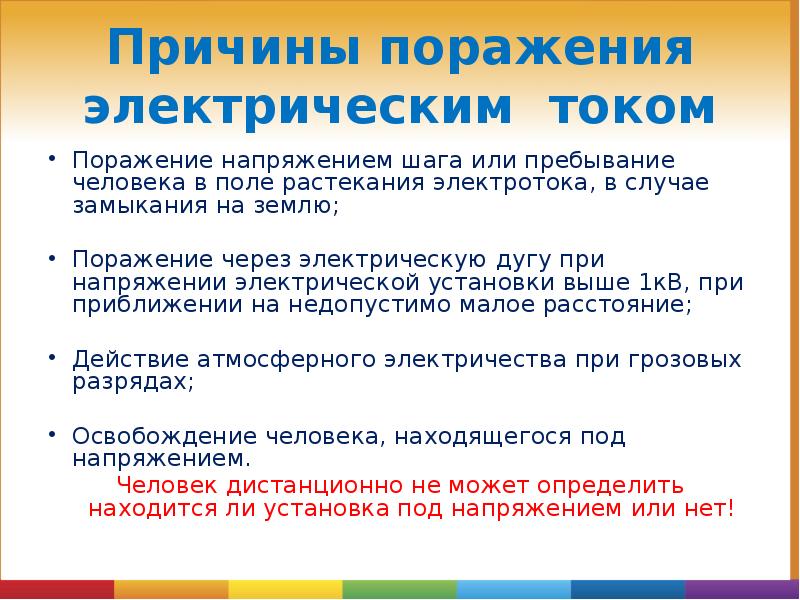

Причины поражения электрическим током Поражение напряжением шага или пребывание человека в поле растекания электротока, в случае замыкания на землю; Поражение через электрическую дугу при напряжении электрической установки выше 1кВ, при приближении на недопустимо малое расстояние; Действие атмосферного электричества при грозовых разрядах; Освобождение человека, находящегося под напряжением. Человек дистанционно не может определить находится ли установка под напряжением или нет!

Действие электрического тока на организм человека. Действие электрического тока на организм человека носит сложный и разносторонний характер. Проходя через организм человека, электрический ток производит термическое, электролитическое и биологическое воздействие.

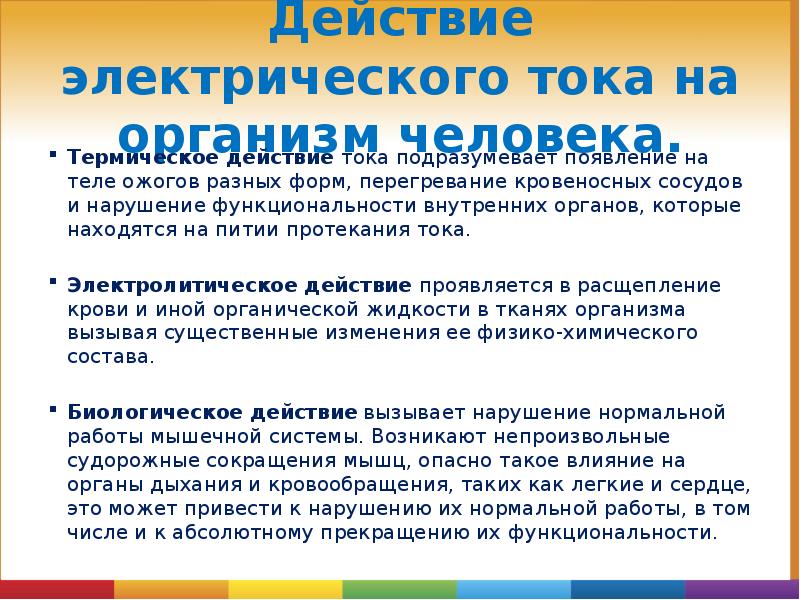

Действие электрического тока на организм человека. Термическое действие тока подразумевает появление на теле ожогов разных форм, перегревание кровеносных сосудов и нарушение функциональности внутренних органов, которые находятся на питии протекания тока. Электролитическое действие проявляется в расщепление крови и иной органической жидкости в тканях организма вызывая существенные изменения ее физико-химического состава. Биологическое действие вызывает нарушение нормальной работы мышечной системы. Возникают непроизвольные судорожные сокращения мышц, опасно такое влияние на органы дыхания и кровообращения, таких как легкие и сердце, это может привести к нарушению их нормальной работы, в том числе и к абсолютному прекращению их функциональности.

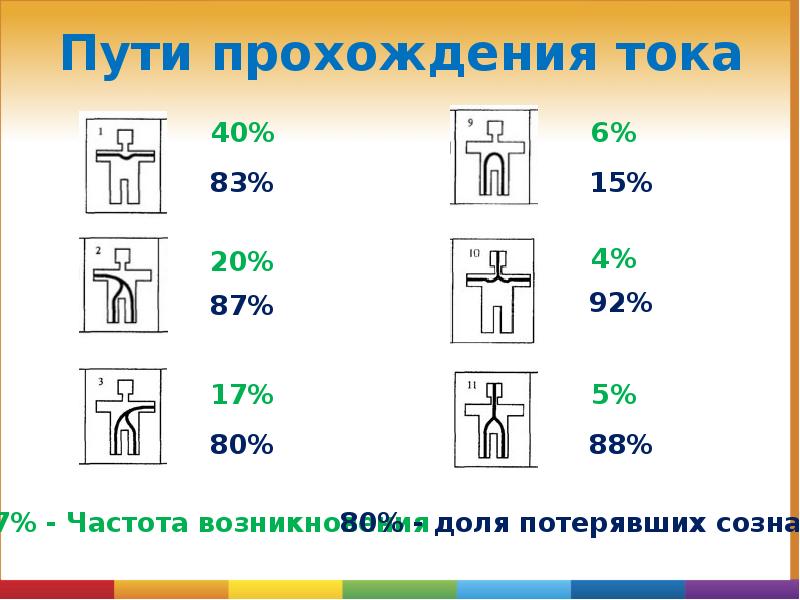

Пути прохождения тока

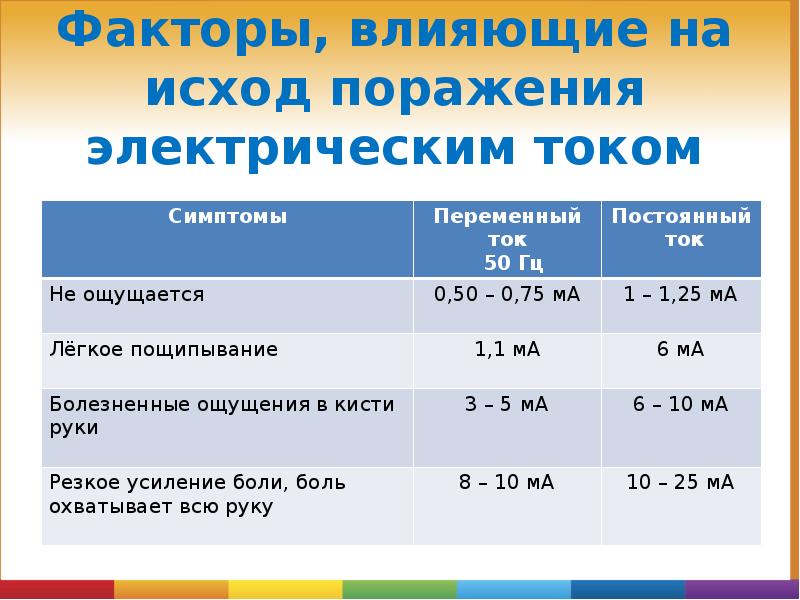

Факторы, влияющие на исход поражения электрическим током

Факторы, влияющие на исход поражения электрическим током

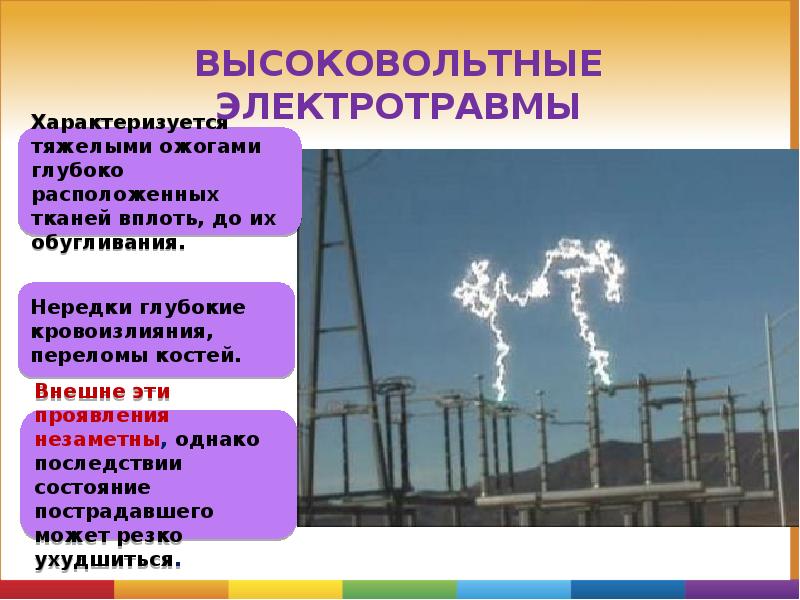

Электротравма травма, вызванная воздействием электрического тока или электрической дуги Визуальными признаками электротравмы являются «знаки тока», расположенные в местах входа и выхода электрического заряда

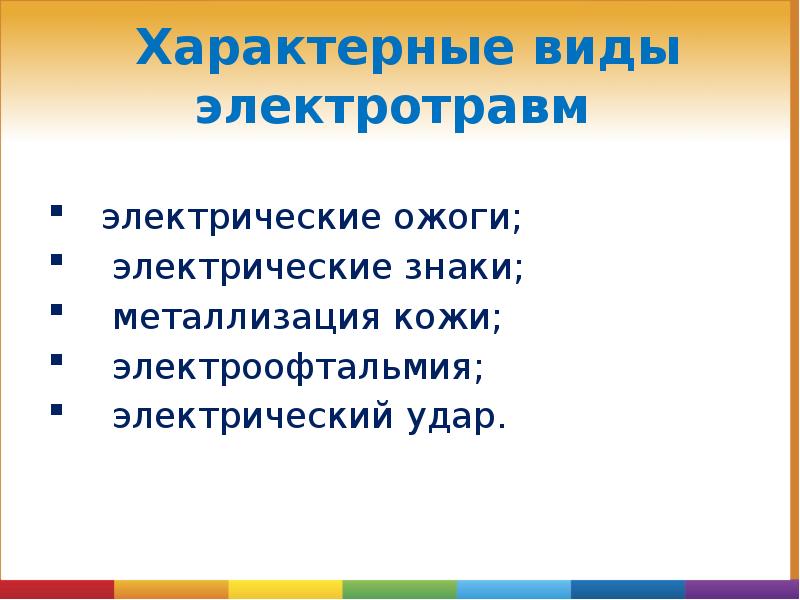

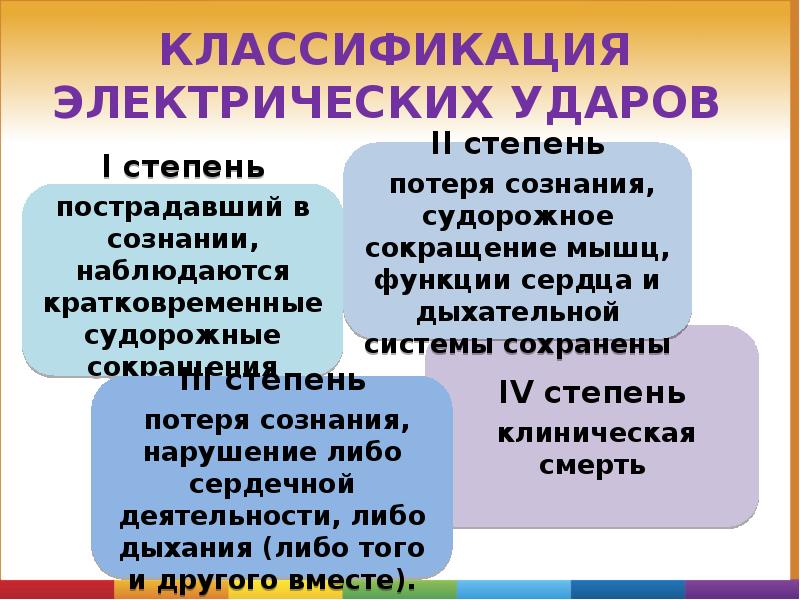

Характерные виды электротравм электрические ожоги; электрические знаки; металлизация кожи; электроофтальмия; электрический удар.

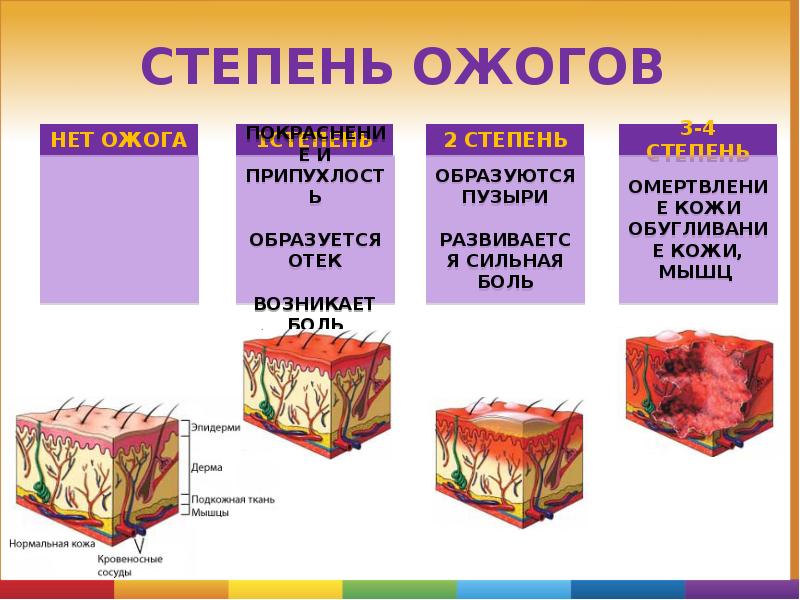

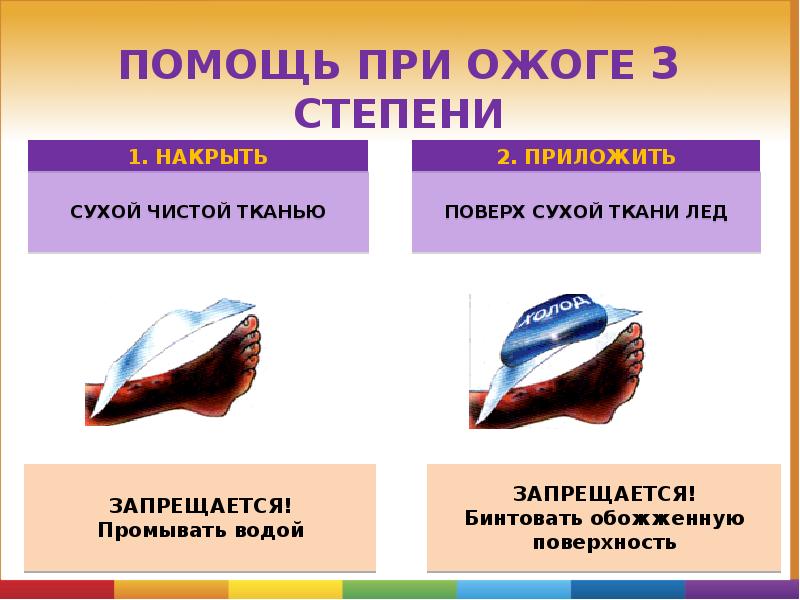

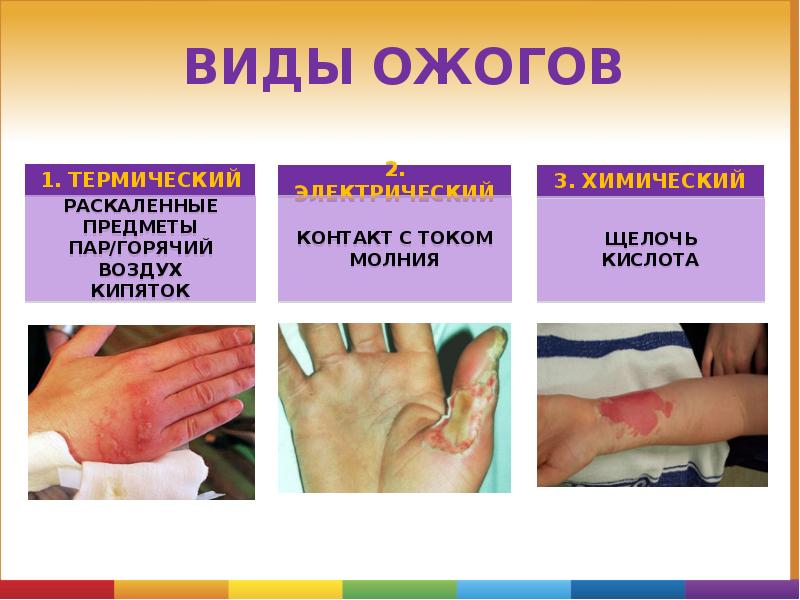

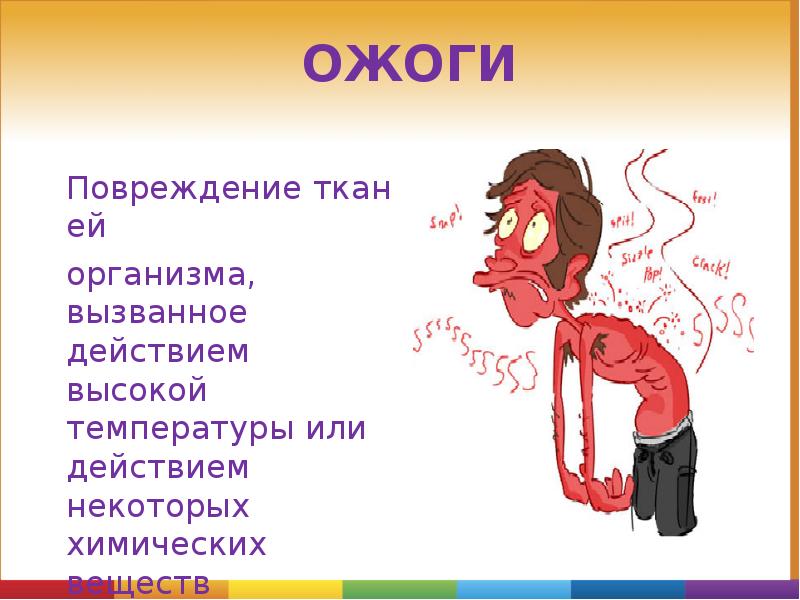

Повреждение тканей  Повреждение тканей  организма, вызванное действием высокой температуры или действием некоторых химических веществ (щелочей, кислот, солей тяжёлых металлов и др.).
