CPU 314C-2 PN/DP Устройство презентация

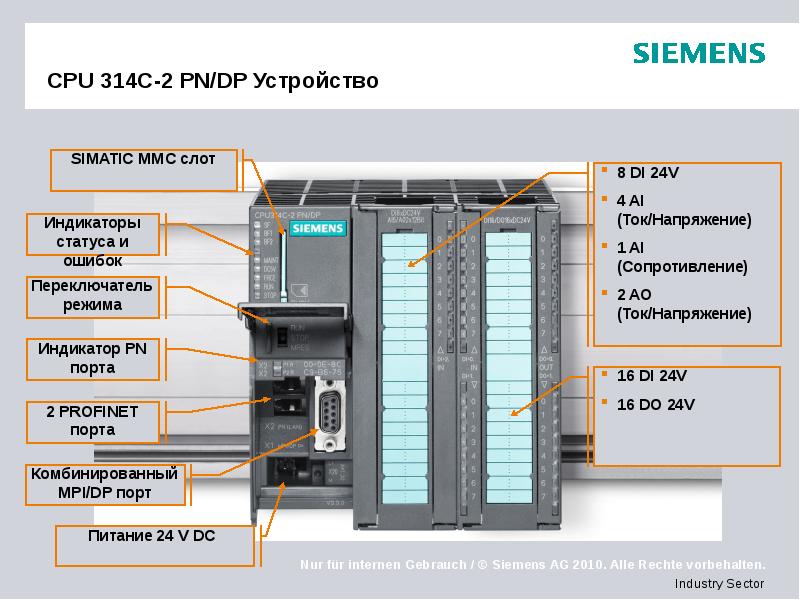

CPU 314C-2 PN/DP Устройство

Новый SIMATIC S7-300 314C-2 PN/DP V3.3 CPU Технологические функции как в 314C-2 DP CPU 192 kB памяти из них 64 kB remanent Интегрированная периферия 24 DI и 16 DO 5 AI и 2 AO Время обработки Бинар: 60ns Слово: 120ns Арифметика с фиксир. точкой: 160ns Арифметика с плавающей точкой : 590ns Интерфейсы Комбинированный MPI/DP порт X1 PROFINET порт X2 (с интегрированным 2 Port Switch)

Комбинированный MPI/DP порт X1 (1) Физика: RS 485 Питание интерфейса (15 bis 30 V DC), max.: 200 mA Проектируется как MPI или PROFIBUS Интерфейс Функции PG/OP-Коммуникации Глобальные данные (только MPI) S7-Роутинг S7-Базовые коммуникации S7-Коммуникации, как сервер Скорость передачи, max.: 12 MBit/s До 32 DP Slave

Комбинированный MPI/DP порт X1 (2) Настраивается как PROFIBUS Функционал Прямой обмен данными (Querverkehr) DPV1 PROFIBUS DP-Master для max. 32 DP-Slaves Äquidistanz-поддержка SYNC/FREEZE Область адресов E/A: max. 2 KByte / 2 KByte Использование DP-Slave Ein-/Ausgänge: max. 244 Byte / 244 Byte PROFIBUS DP-Slave Передаваемая область Ein-/Ausgänge: 244 Byte / 244 Byte Область адресов max. 32 Пользователей на область адресов : max. 32 Byte

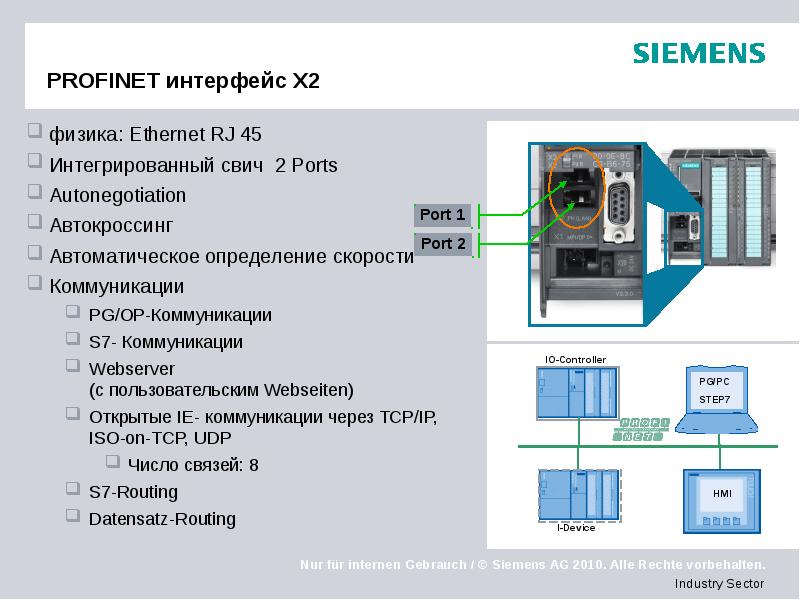

PROFINET интерфейс X2 физика: Ethernet RJ 45 Интегрированный свич 2 Ports Autonegotiation Автокроссинг Автоматическое определение скорости Коммуникации PG/OP-Коммуникации S7- Коммуникации Webserver (с пользовательским Webseiten) Открытые IE- коммуникации через TCP/IP, ISO-on-TCP, UDP Число связей: 8 S7-Routing Datensatz-Routing

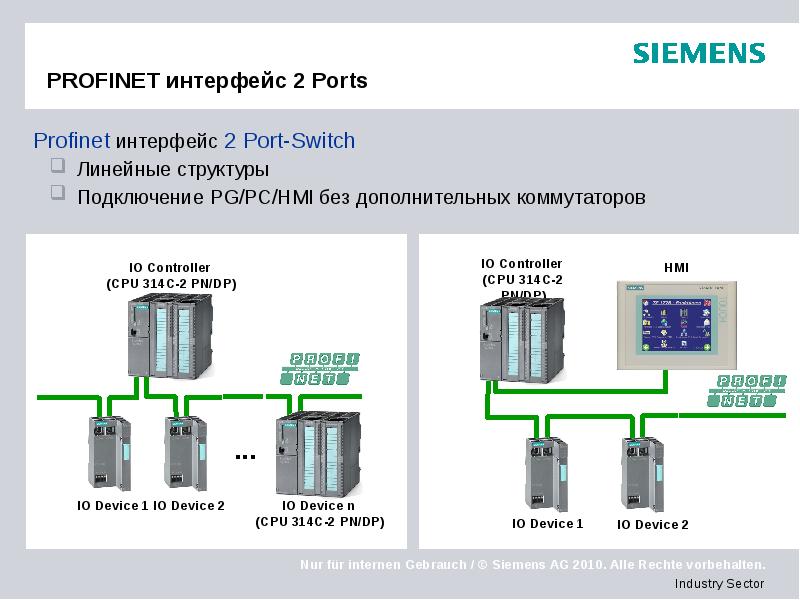

PROFINET интерфейс 2 Ports

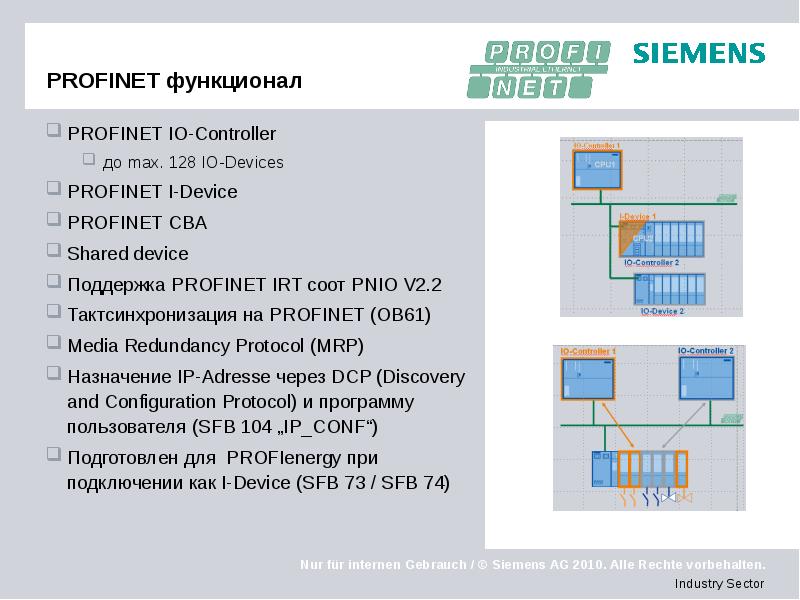

PROFINET функционал PROFINET IO-Controller до max. 128 IO-Devices PROFINET I-Device PROFINET CBA Shared device Поддержка PROFINET IRT соот PNIO V2.2 Тактсинхронизация на PROFINET (OB61) Media Redundancy Protocol (MRP) Назначение IP-Adresse через DCP (Discovery and Configuration Protocol) и программу пользователя (SFB 104 „IP_CONF“) Подготовлен для PROFIenergy при подключении как I-Device (SFB 73 / SFB 74)

SIMATIC S7-300/400 ET200

Новый SIMATIC CP 342-5 6GK7342-5DA03-0XE0 расширение SYNC/FREEZE функции в DP slave режиме Поддержка: в STEP 7 STEP 7 V5.5 SP2 и выше STEP 7 V5.4 SP5 и выше с HSP 1049 STEP 7 Professional STEP 7 V11.0

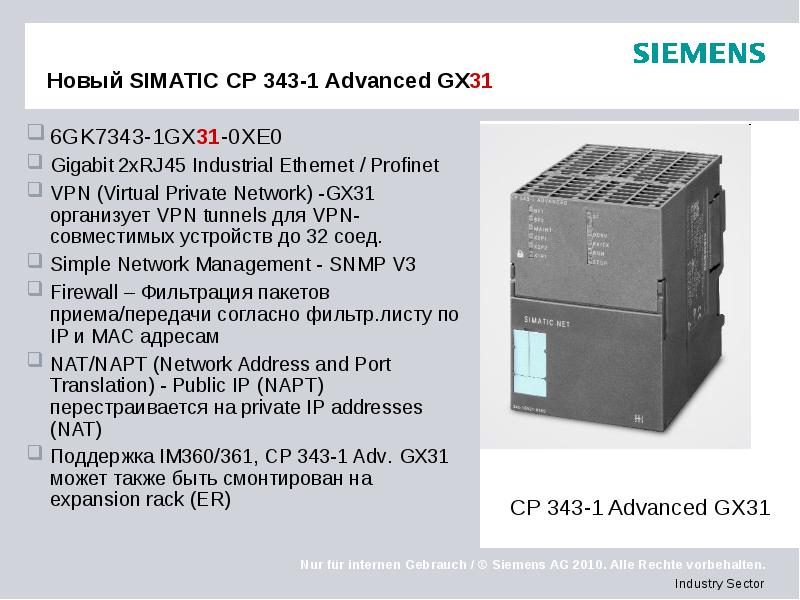

Новый SIMATIC CP 343-1 Advanced GX31 6GK7343-1GX31-0XE0 Gigabit 2хRJ45 Industrial Ethernet / Profinet VPN (Virtual Private Network) -GX31 организует VPN tunnels для VPN-совместимых устройств до 32 соед. Simple Network Management - SNMP V3 Firewall – Фильтрация пакетов приема/передачи согласно фильтр.листу по IP и MAC адресам NAT/NAPT (Network Address and Port Translation) - Public IP (NAPT) перестраивается на private IP addresses (NAT) Поддержка IM360/361, CP 343-1 Adv. GX31 может также быть смонтирован на expansion rack (ER)

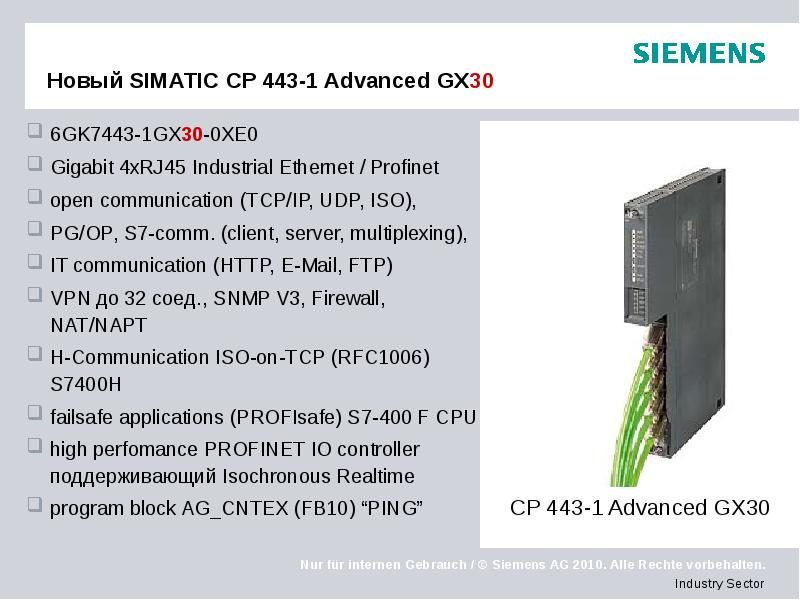

Новый SIMATIC CP 443-1 Advanced GX30 6GK7443-1GX30-0XE0 Gigabit 4хRJ45 Industrial Ethernet / Profinet open communication (TCP/IP, UDP, ISO),   PG/OP, S7-comm. (client, server, multiplexing), IT communication (HTTP, E-Mail, FTP) VPN до 32 соед., SNMP V3, Firewall, NAT/NAPT H-Communication ISO-on-TCP (RFC1006) S7400H failsafe applications (PROFIsafe) S7-400 F CPU high perfomance PROFINET IO controller поддерживающий Isochronous Realtime program block AG_CNTEX (FB10) “PING”

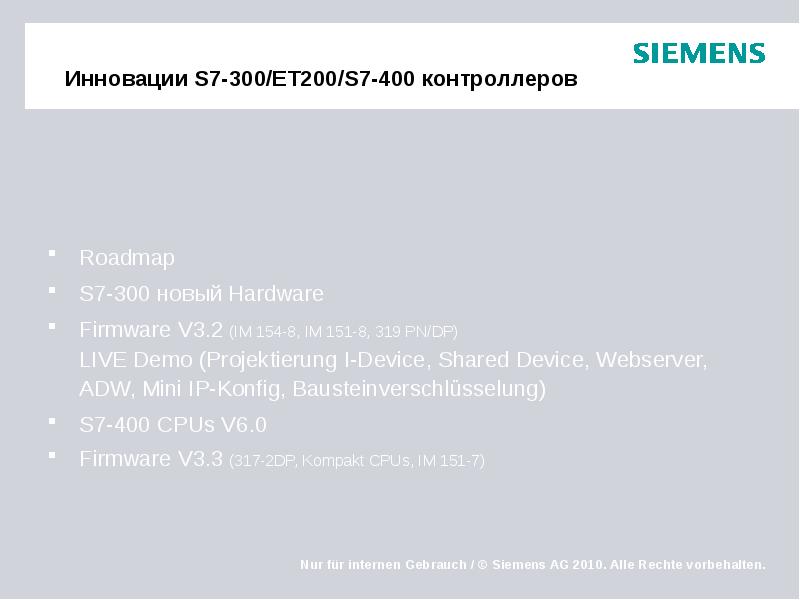

Roadmap S7-300 новый Hardware Firmware V3.2 (IM 154-8, IM 151-8, 319 PN/DP) LIVE Demo (Projektierung I-Device, Shared Device, Webserver, ADW, Mini IP-Konfig, Bausteinverschlüsselung) S7-400 CPUs V6.0 Firmware V3.3 (317-2DP, Kompakt CPUs, IM 151-7)

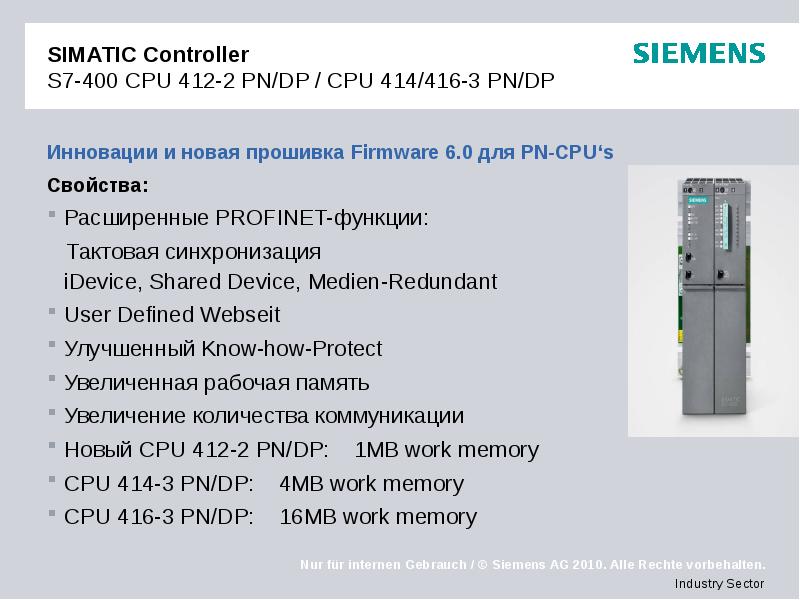

SIMATIC Controller S7-400 CPU 412-2 PN/DP / CPU 414/416-3 PN/DP Инновации и новая прошивка Firmware 6.0 для PN-CPU‘s Свойства: Расширенные PROFINET-функции: Тактовая синхронизация iDevice, Shared Device, Medien-Redundant User Defined Webseit Улучшенный Know-how-Protect Увеличенная рабочая память Увеличение количества коммуникации Новый CPU 412-2 PN/DP: 1MB work memory CPU 414-3 PN/DP: 4MB work memory CPU 416-3 PN/DP: 16MB work memory

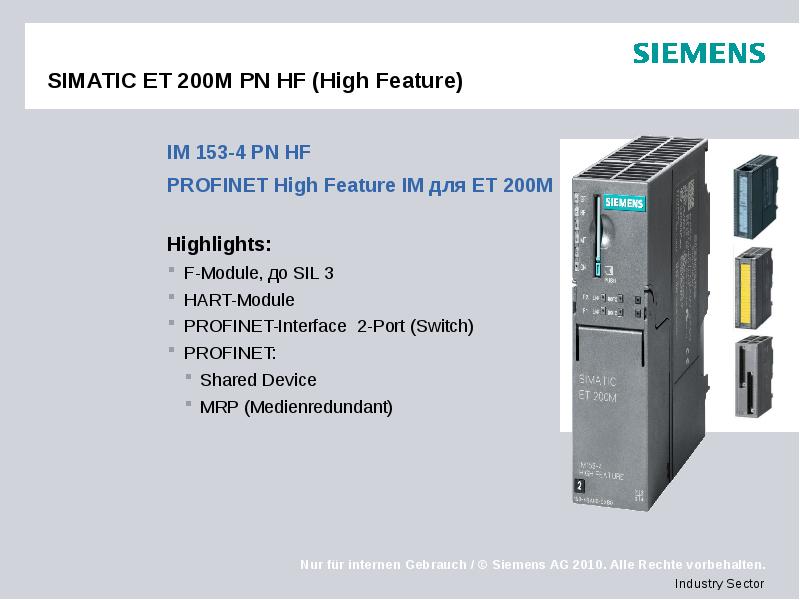

SIMATIC ET 200M PN HF (High Feature) IM 153-4 PN HF PROFINET High Feature IM для ET 200M Highlights: F-Module, до SIL 3 HART-Module PROFINET-Interface 2-Port (Switch) PROFINET: Shared Device MRP (Medienredundant)

Modulare S7-300 CPUs Изменение рабочей памяти V3.x

Сompaсt S7-300 CPUs Изменение рабочей памяти V3.3

Roadmap S7-300/ET200 CPU

Память Производительность

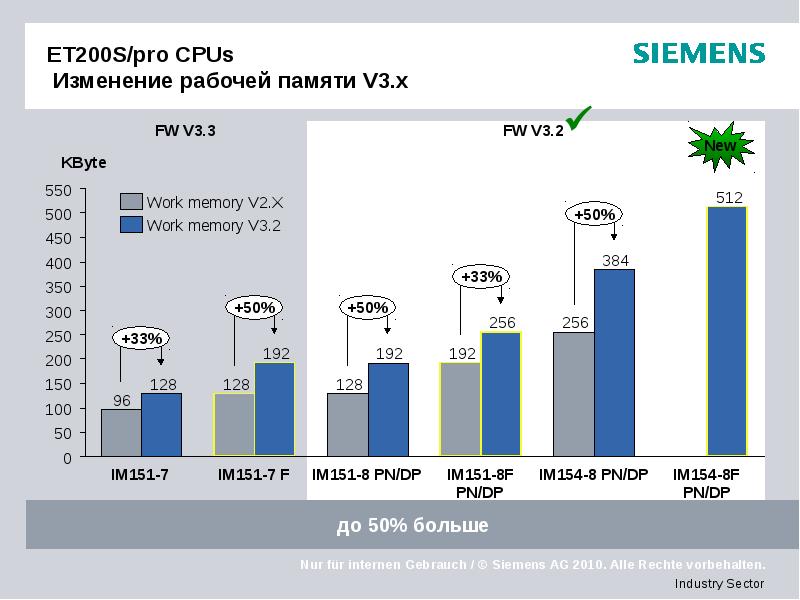

ET200S/pro CPUs Изменение рабочей памяти V3.x

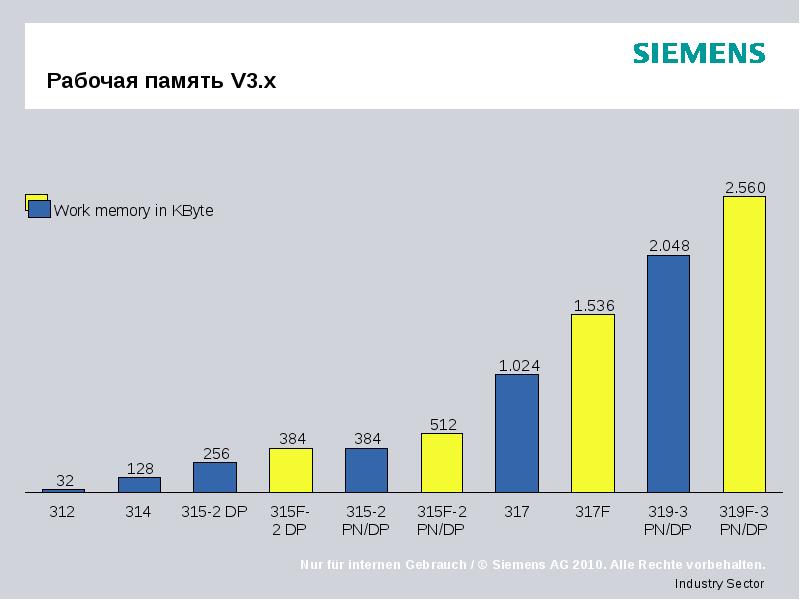

Рабочая память V3.x

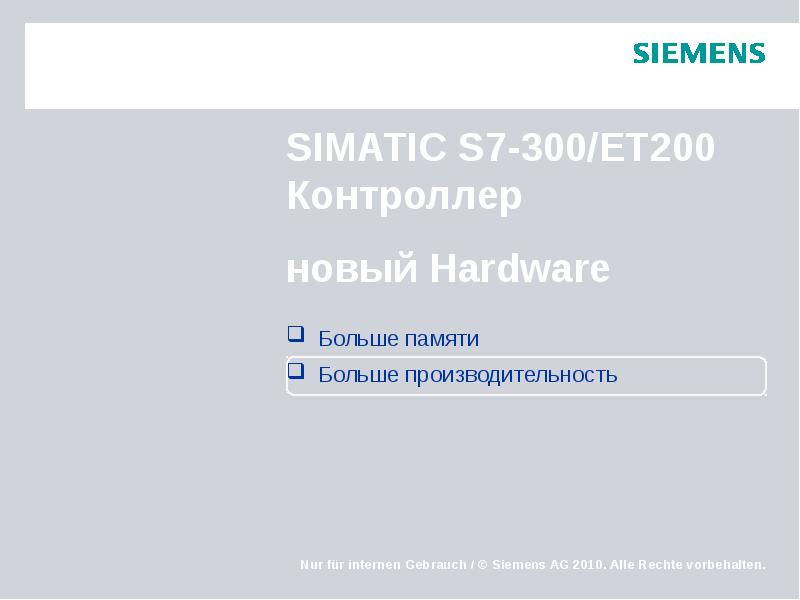

Больше памяти Больше производительность

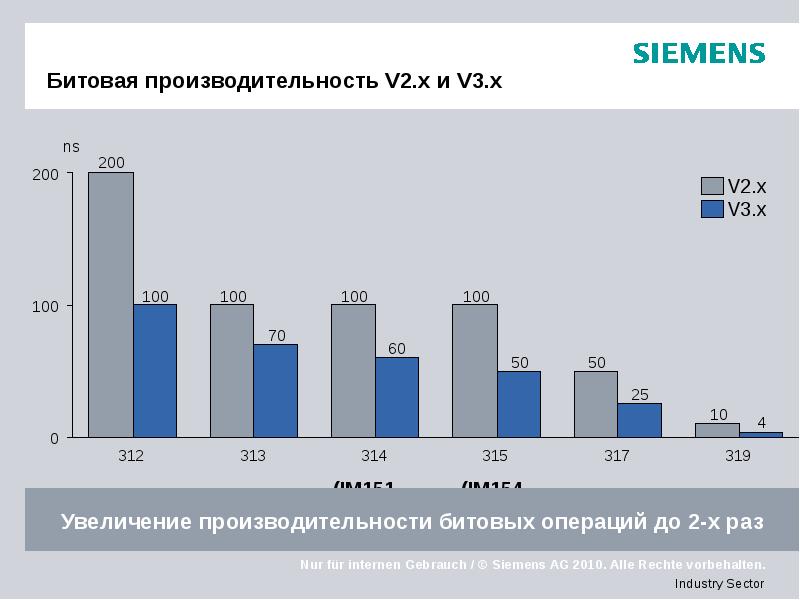

Битовая производительность V2.x и V3.x

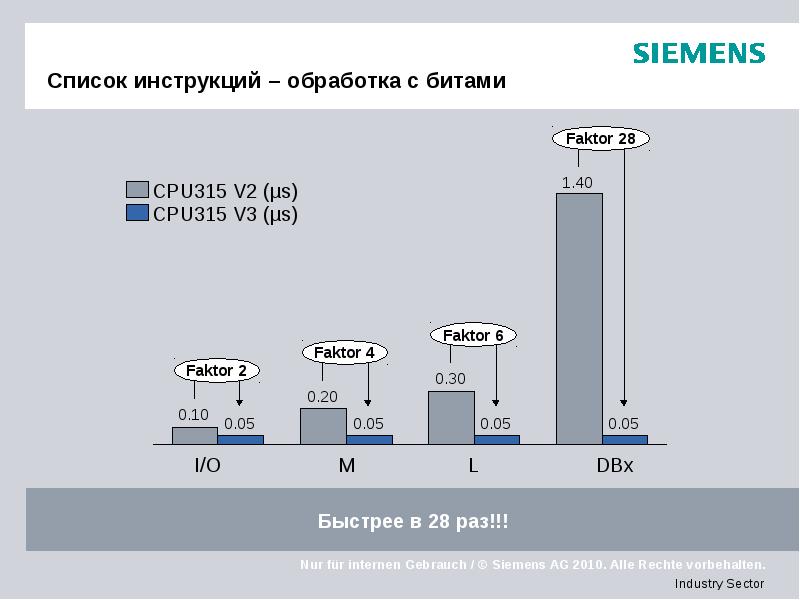

Список инструкций – обработка с битами

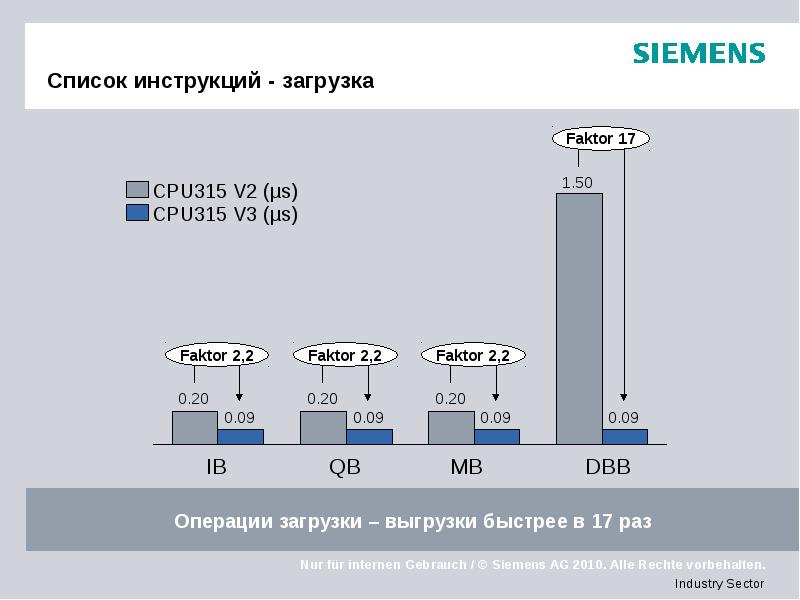

Список инструкций - загрузка

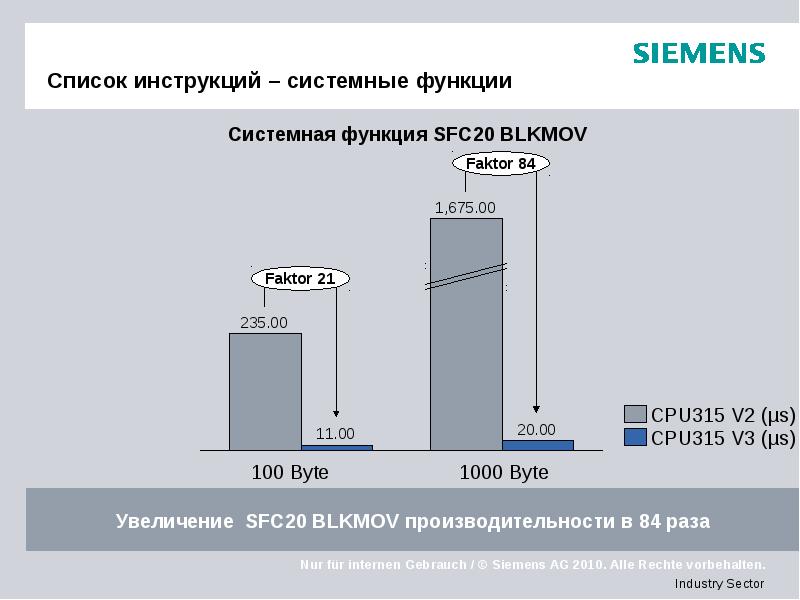

Список инструкций – системные функции

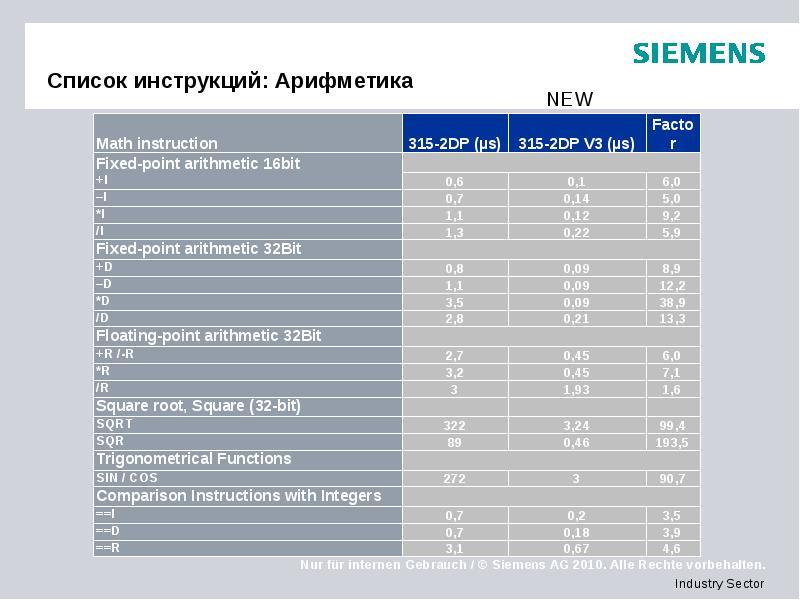

Список инструкций: Арифметика

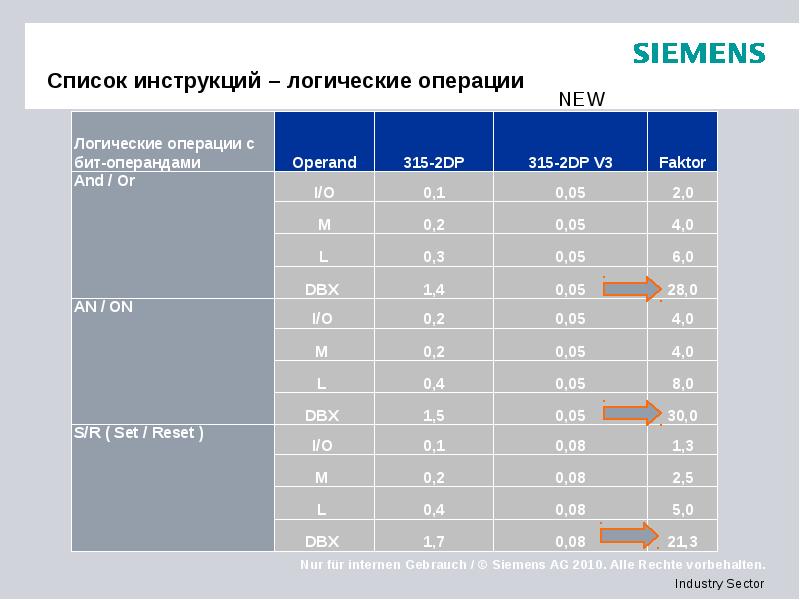

Список инструкций – логические операции

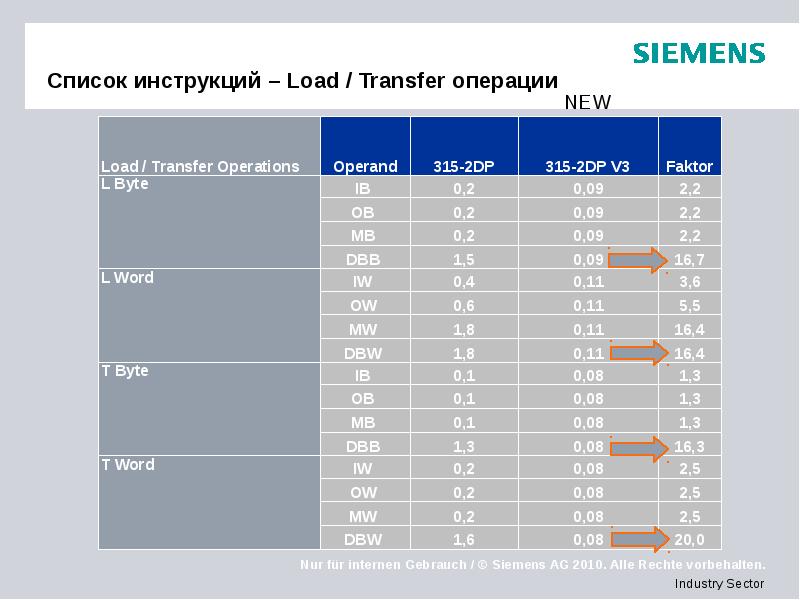

Список инструкций – Load / Transfer операции

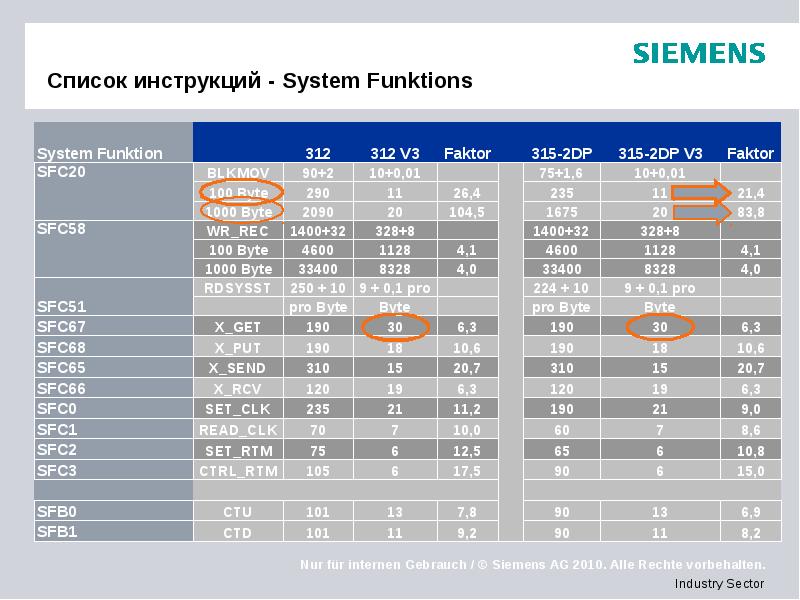

Список инструкций - System Funktions

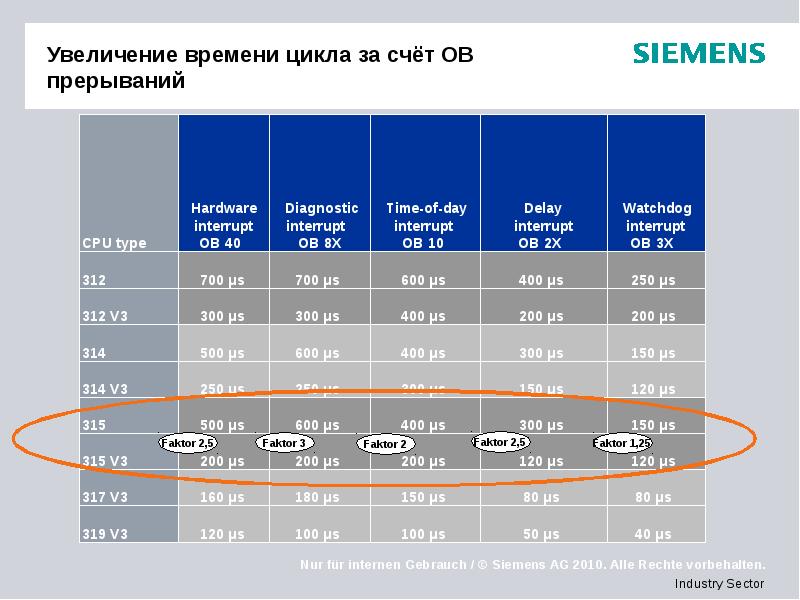

Увеличение времени цикла за счёт OB прерываний

Увеличение времени цикла за счёт OB прерываний

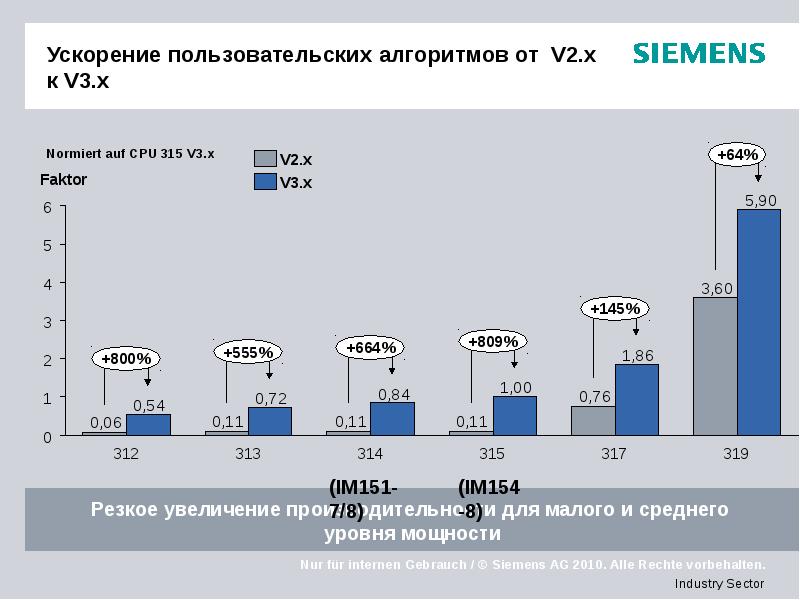

Ускорение пользовательских алгоритмов от V2.x к V3.x

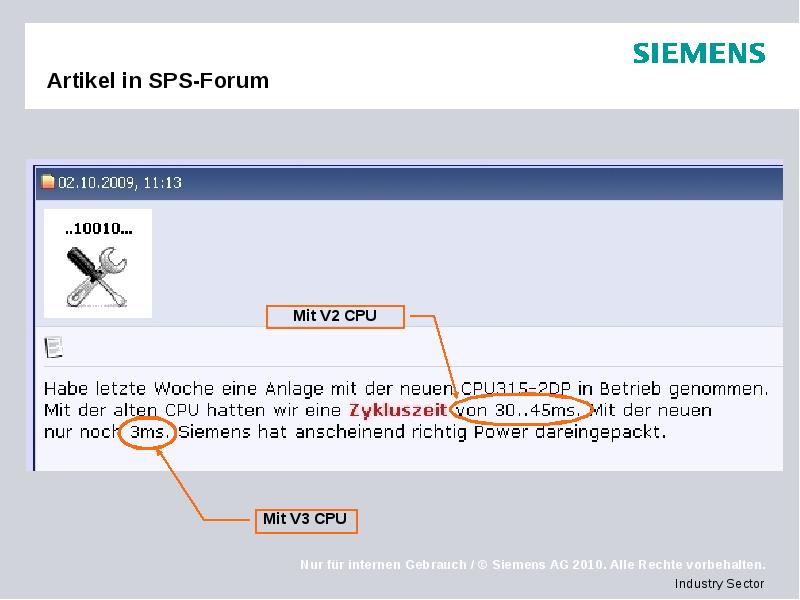

Artikel in SPS-Forum

S7-300 CPUs Neue Hardware Mehr Speicher Mehr Performance Гармонизация технических характеристик

Унификация диапазона номеров блоков (FC, FB, DB) как в S7-400

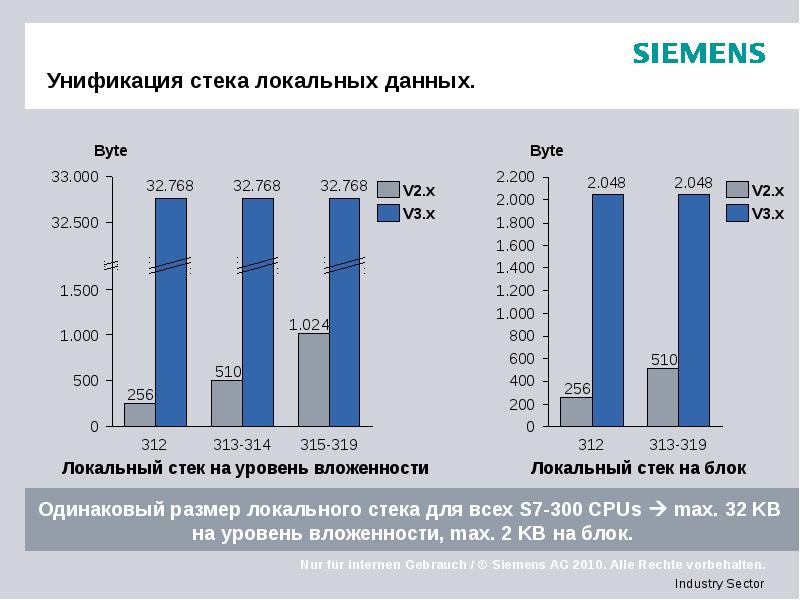

Унификация стека локальных данных.

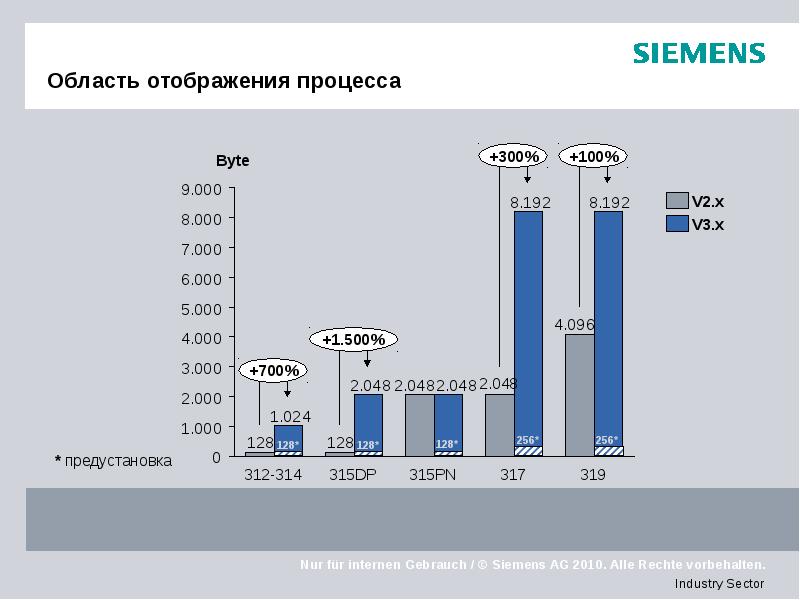

Область отображения процесса

Глубина вложенности блоков

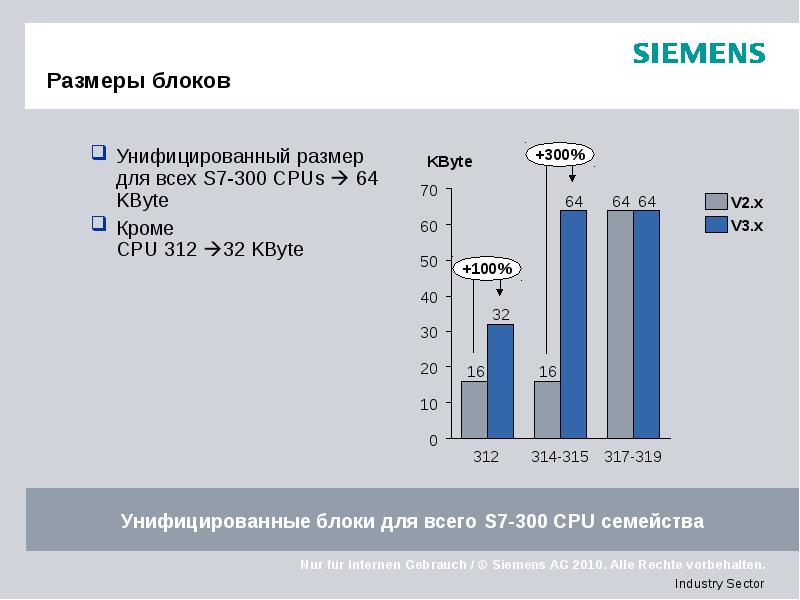

Размеры блоков Унифицированный размер для всех S7-300 CPUs  64 KByte Кроме CPU 312 32 KByte

Одинаковое число Alarm_S Bausteine Одинаковое число одновременно активных Alarm_S Bausteine для всех S7-300 CPUs  300

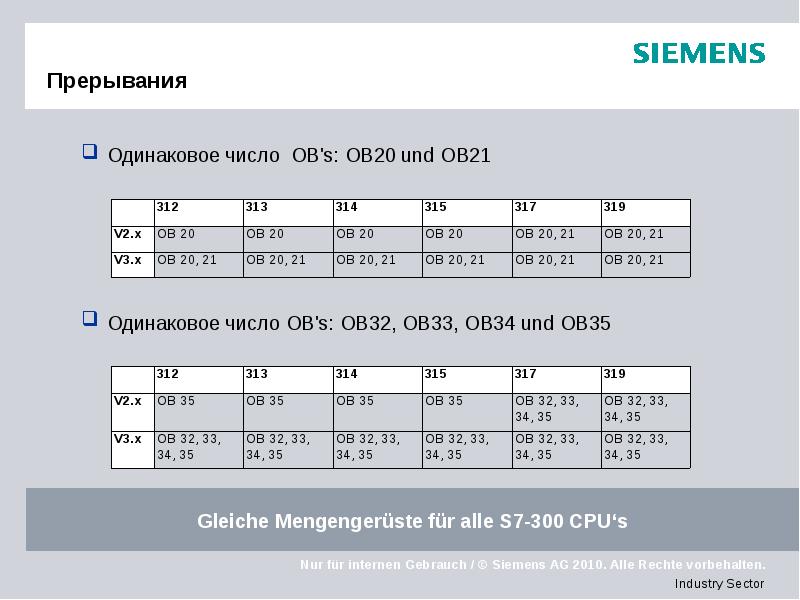

Прерывания Одинаковое число OB's: OB20 und OB21 Одинаковое число OB's: OB32, OB33, OB34 und OB35

унификация Globaldaten-Kommunikation Число Globaldaten-Kreise:    max. 8 Число Sende-GD-Pakete для всех GD-Kreise: max. 8 Число Empfangs-GD-Pakete для всех GD-Kreise: max. 8

S7-300 Neue Hardware Firmware V3.2 Firmware V3.3

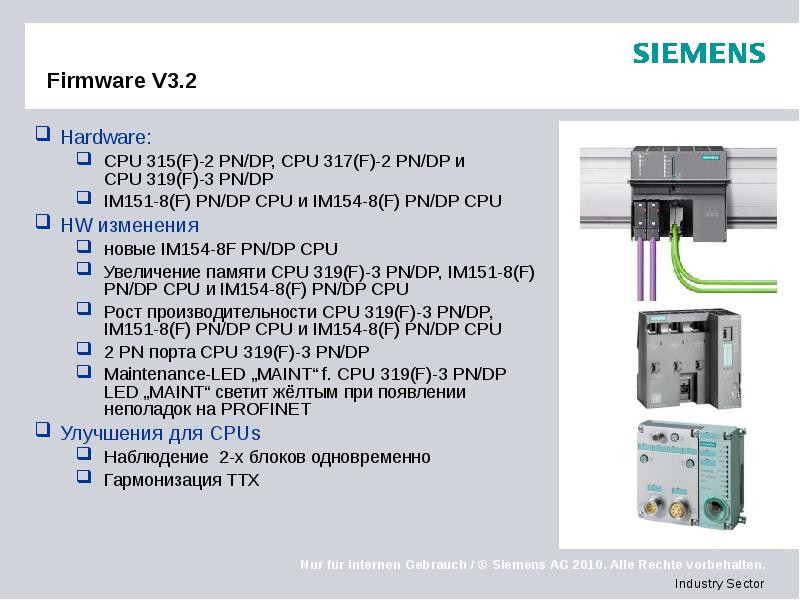

Firmware V3.2 Hardware: CPU 315(F)-2 PN/DP, CPU 317(F)-2 PN/DP и CPU 319(F)-3 PN/DP IM151-8(F) PN/DP CPU и IM154-8(F) PN/DP CPU HW изменения новые IM154-8F PN/DP CPU Увеличение памяти CPU 319(F)-3 PN/DP, IM151-8(F) PN/DP CPU и IM154-8(F) PN/DP CPU Рост производительности CPU 319(F)-3 PN/DP, IM151-8(F) PN/DP CPU и IM154-8(F) PN/DP CPU 2 PN порта CPU 319(F)-3 PN/DP Maintenance-LED „MAINT“ f. CPU 319(F)-3 PN/DP LED „MAINT“ светит жёлтым при появлении неполадок на PROFINET Улучшения для CPUs Наблюдение 2-х блоков одновременно Гармонизация ТТХ

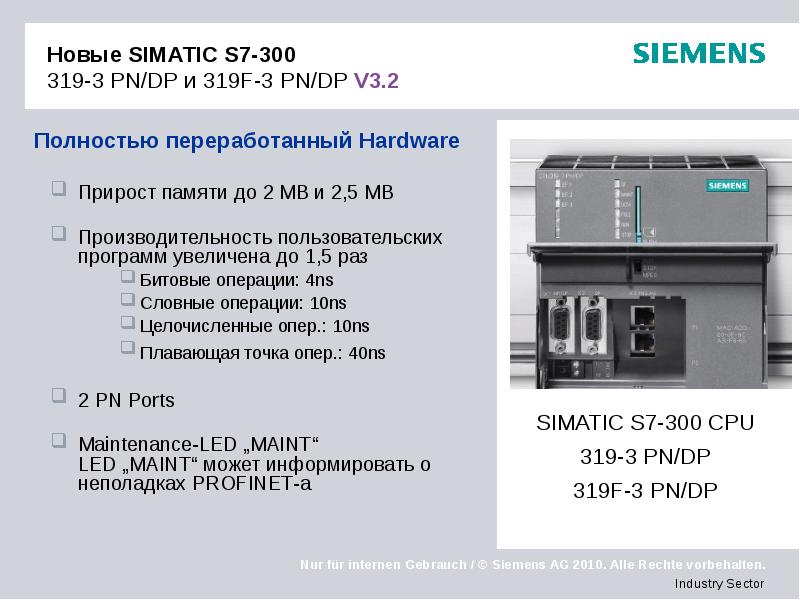

Новые SIMATIC S7-300 319-3 PN/DP и 319F-3 PN/DP V3.2 Полностью переработанный Hardware Прирост памяти до 2 MB и 2,5 МВ Производительность пользовательских программ увеличена до 1,5 раз Битовые операции: 4ns Словные операции: 10ns Целочисленные опер.: 10ns Плавающая точка опер.: 40ns 2 PN Ports Maintenance-LED „MAINT“ LED „MAINT“ может информировать о неполадках PROFINET-а

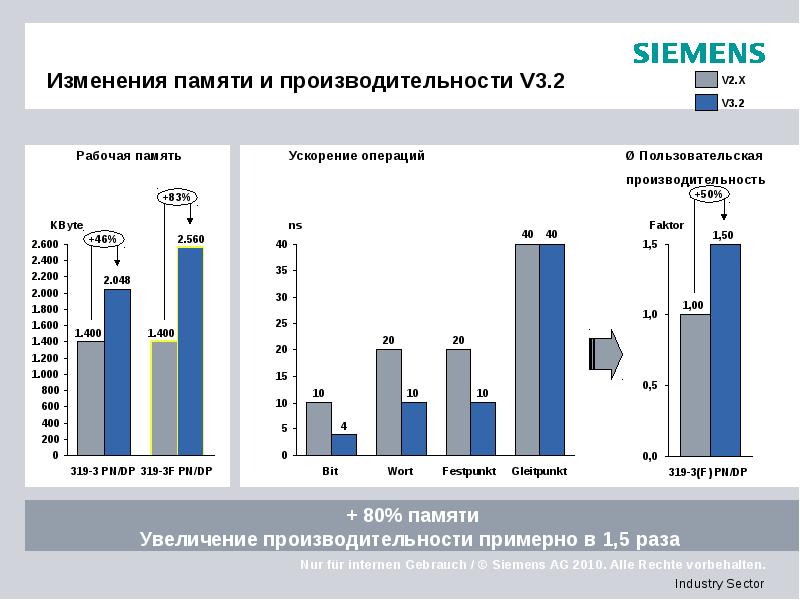

Изменения памяти и производительности V3.2

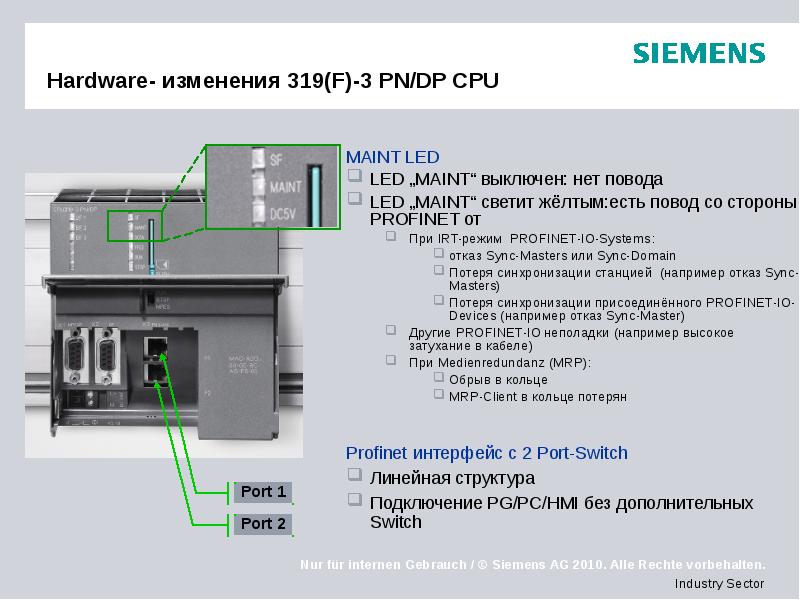

Hardware- изменения 319(F)-3 PN/DP CPU MAINT LED LED „MAINT“ выключен: нет повода LED „MAINT“ светит жёлтым:есть повод со стороны PROFINET от При IRT-режим PROFINET-IO-Systems: отказ Sync-Masters или Sync-Domain Потеря синхронизации станцией (например отказ Sync-Masters) Потеря синхронизации присоединённого PROFINET-IO-Devices (например отказ Sync-Master) Другие PROFINET-IO неполадки (например высокое затухание в кабеле) При Medienredundanz (MRP): Обрыв в кольце MRP-Client в кольце потерян Profinet интерфейс с 2 Port-Switch Линейная структура Подключение PG/PC/HMI без дополнительных Switch

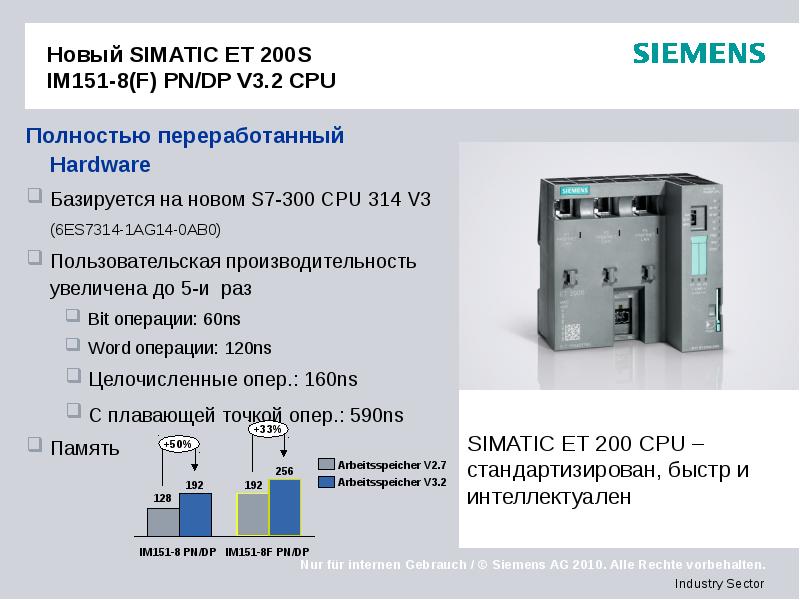

Новый SIMATIC ET 200S IM151-8(F) PN/DP V3.2 CPU Полностью переработанный Hardware Базируется на новом S7-300 CPU 314 V3 (6ES7314-1AG14-0AB0) Пользовательская производительность увеличена до 5-и раз Bit операции: 60ns Word операции: 120ns Целочисленные опер.: 160ns С плавающей точкой опер.: 590ns Память

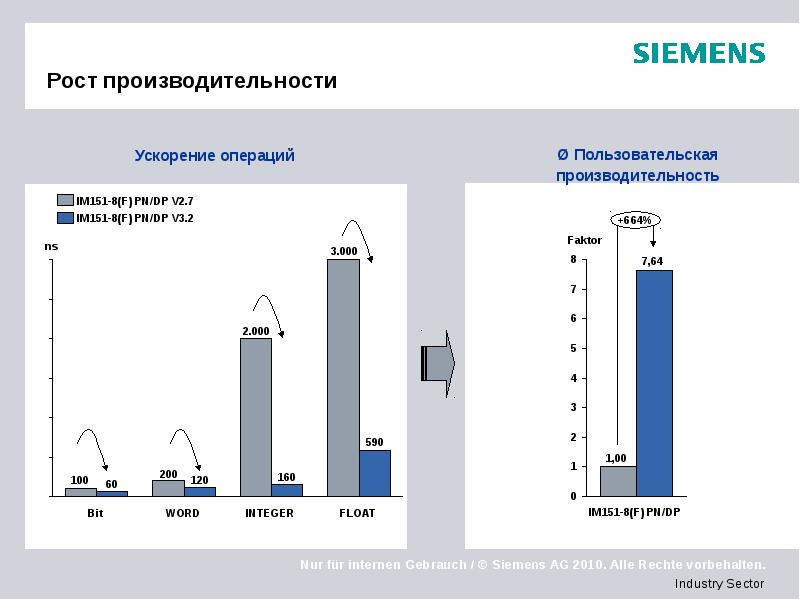

Рост производительности Ускорение операций

Новый SIMATIC ET 200pro IM154-8(F) PN/DP V3.2 CPU Полностью переработанный Hardware Базируется на новом S7-300 315-2 PN/DP CPU V3 (6ES7315-2EH14-0AB0) Пользовательская производительность увеличена примерно в 9 раз Bit опер.: 50ns Word оепр.: 90ns Целочисленные опер.: 120ns С плавающей точкой опер.: 450ns Память

Рост производительности Ускорение операций

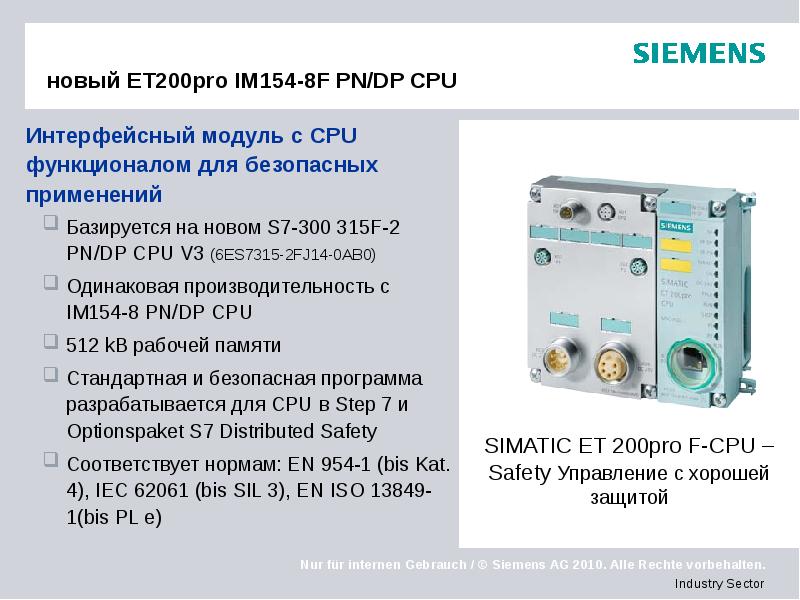

новый ET200pro IM154-8F PN/DP CPU Интерфейсный модуль с CPU функционалом для безопасных применений Базируется на новом S7-300 315F-2 PN/DP CPU V3 (6ES7315-2FJ14-0AB0) Одинаковая производительность с IM154-8 PN/DP CPU 512 kB рабочей памяти Стандартная и безопасная программа разрабатывается для CPU в Step 7 и Optionspaket S7 Distributed Safety Соответствует нормам: EN 954-1 (bis Kat. 4), IEC 62061 (bis SIL 3), EN ISO 13849-1(bis PL e)

Изменение рабочей памяти V3.2

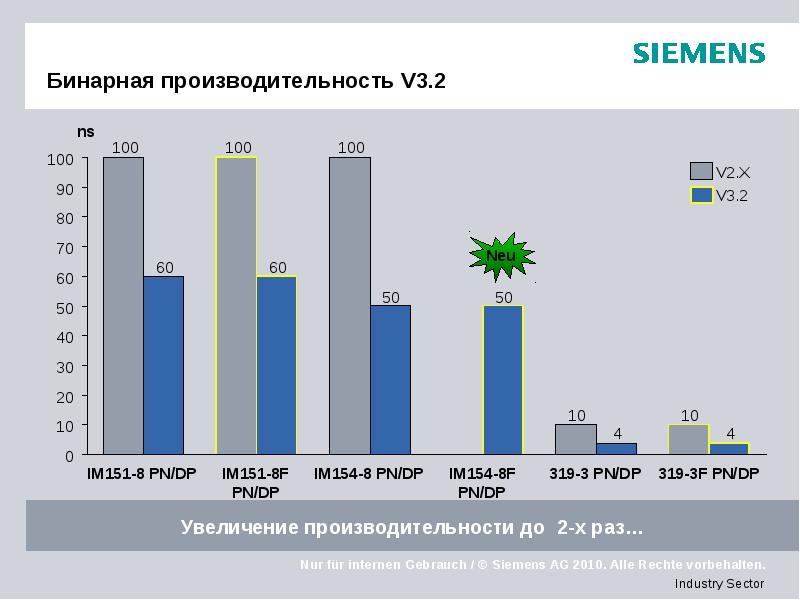

Бинарная производительность V3.2

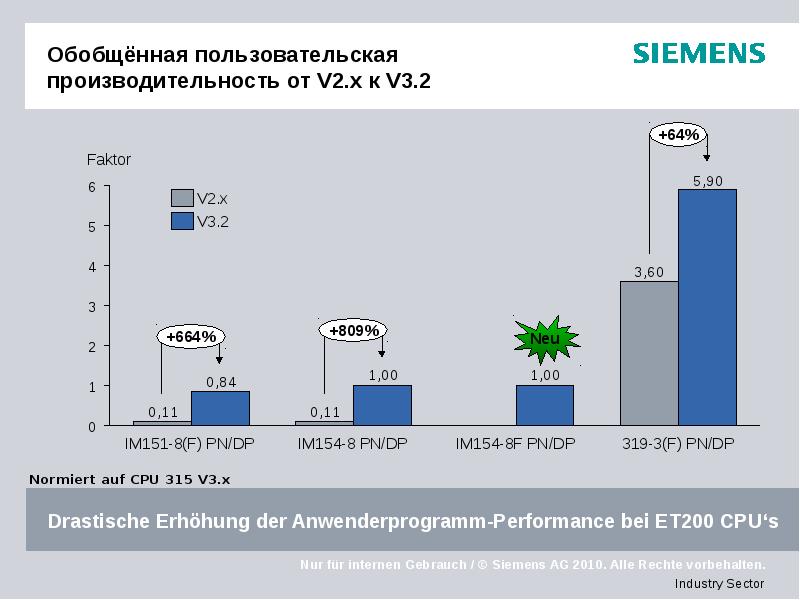

Обобщённая пользовательская производительность от V2.x к V3.2

Onlin-сервис для 2 блоков одновременно Наблюдение 2 блоков одновременно на одном PG/PC Наблюдение одного блока на 2 PG/PCs одновременно

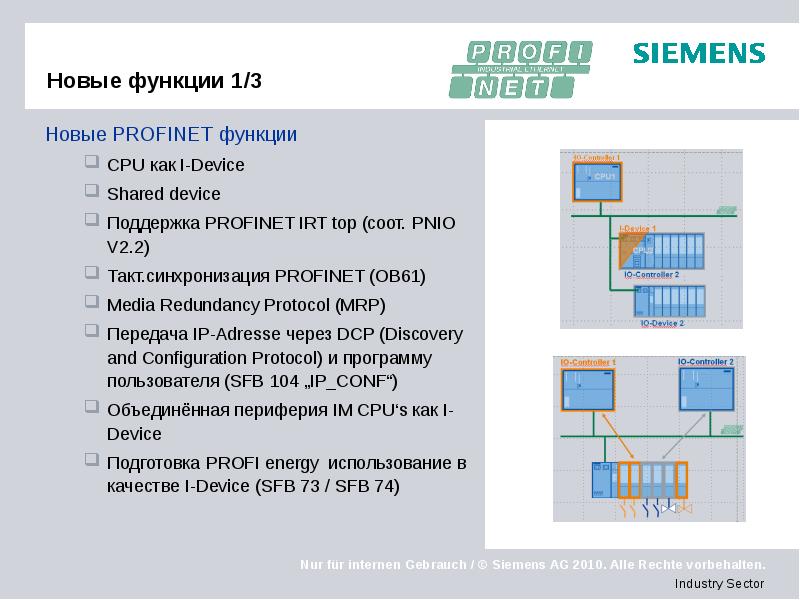

Новые функции 1/3 Новые PROFINET функции CPU как I-Device Shared device Поддержка PROFINET IRT top (cоот. PNIO V2.2) Такт.синхронизация PROFINET (OB61) Media Redundancy Protocol (MRP) Передача IP-Adresse через DCP (Discovery and Configuration Protocol) и программу пользователя (SFB 104 „IP_CONF“) Объединённая периферия IM CPU‘s как I-Device Подготовка PROFI energy использование в качестве I-Device (SFB 73 / SFB 74)

I-Device (Intelligente CPU как IO-Device)

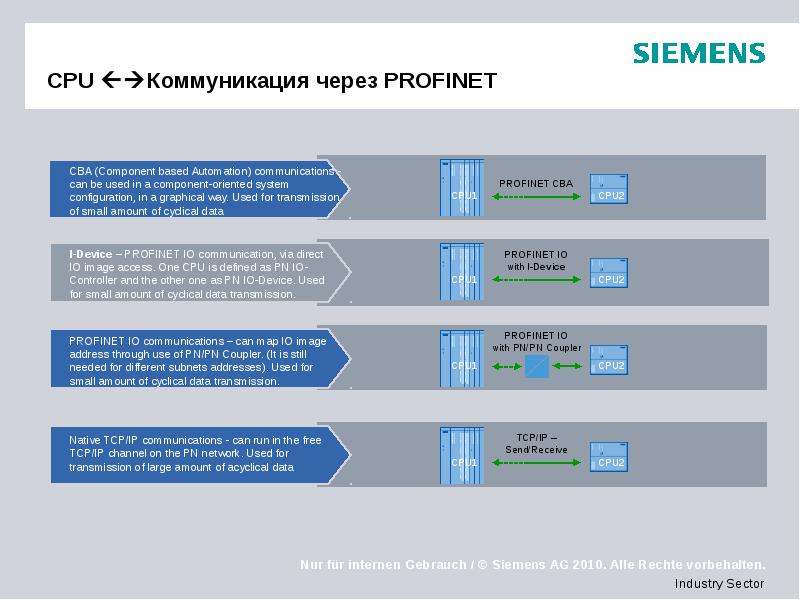

CPU Коммуникация через PROFINET

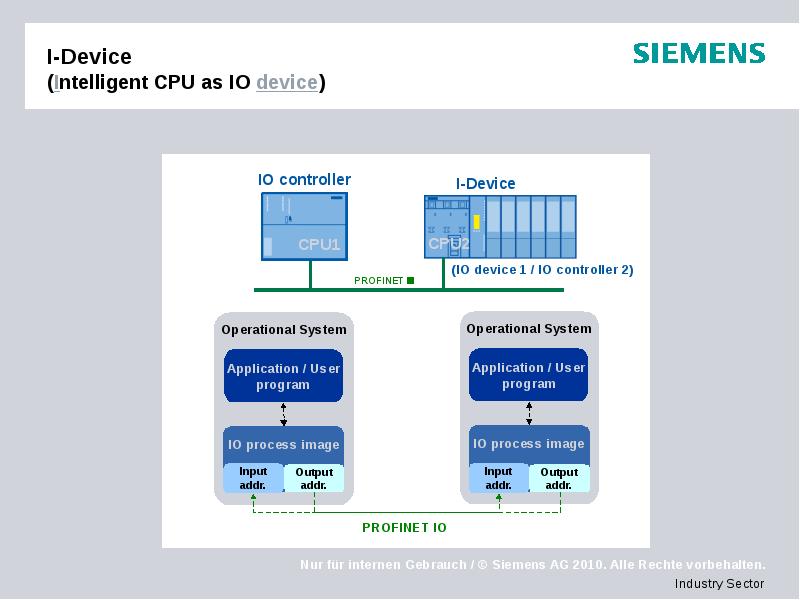

I-Device (Intelligent CPU as IO device)

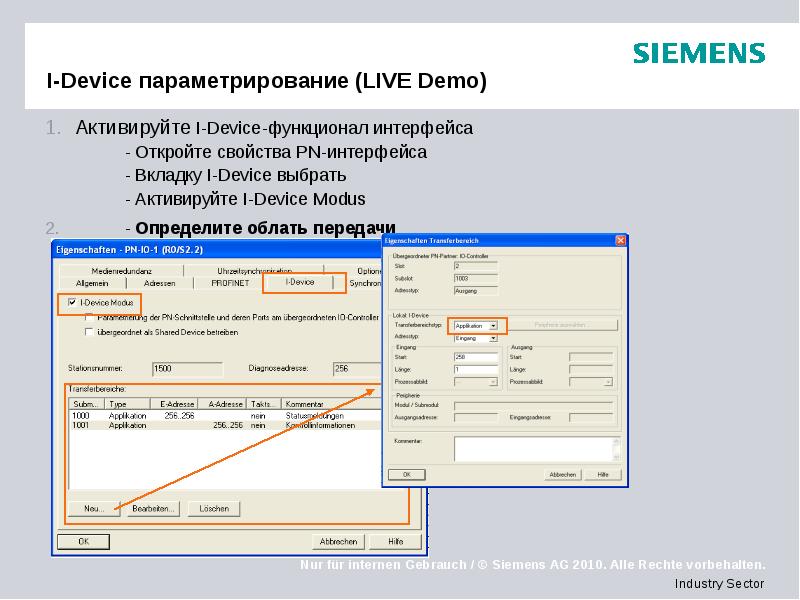

I-Device параметрирование (LIVE Demo) Активируйте I-Device-функционал интерфейса - Откройте свойства PN-интерфейса - Вкладку I-Device выбрать - Активируйте I-Device Modus - Определите облать передачи

Настройка GSD-Datei I-Device 2. Настройте GSD-Datei для I-Device - Extras  GSD-Datei для I-Device открыть - Укажите уникальное имя - GSD создайте и установите

Вставка I-Device 3. I-Device передаваемой станции - Выберите из HW-каталога - Вставьте с предлагаемым PN-именем

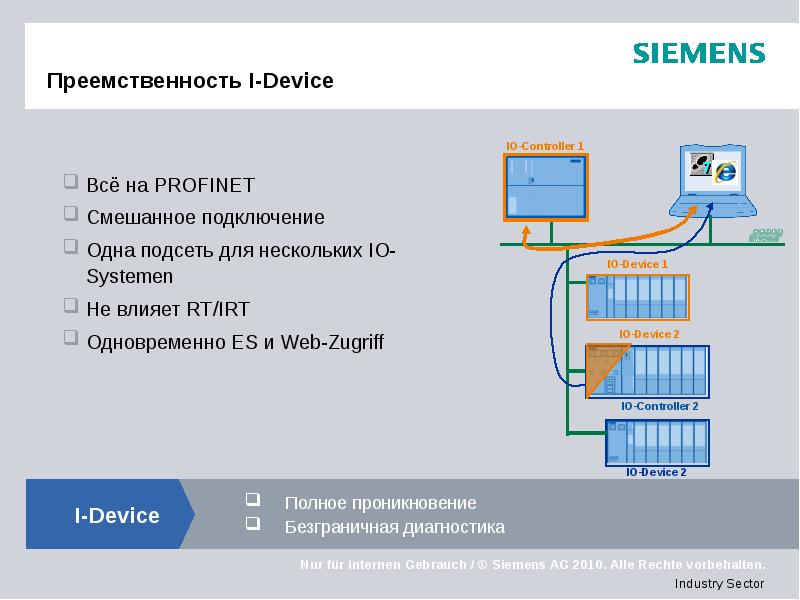

Преемственность I-Device

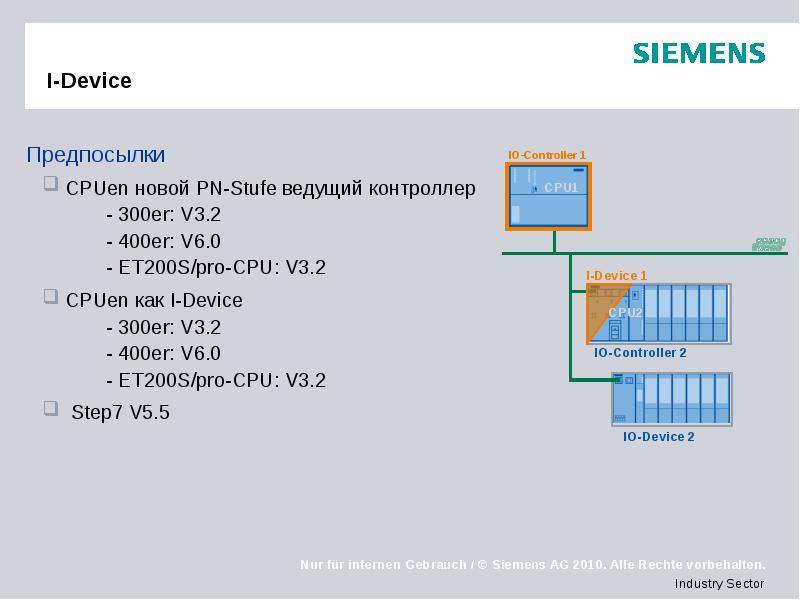

I-Device Предпосылки CPUen новой PN-Stufe ведущий контроллер - 300er: V3.2 - 400er: V6.0 - ET200S/pro-CPU: V3.2 CPUen как I-Device - 300er: V3.2 - 400er: V6.0 - ET200S/pro-CPU: V3.2 Step7 V5.5

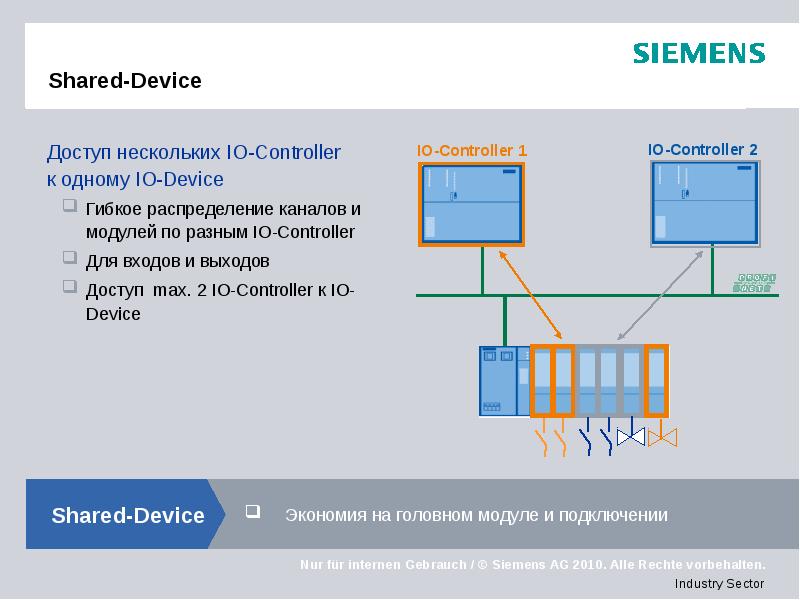

Shared-Device

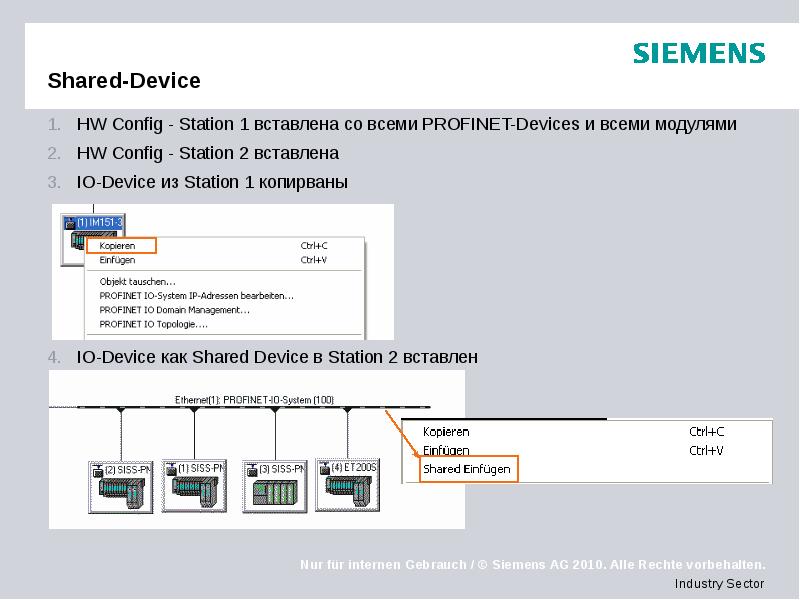

Shared-Device HW Config - Station 1 вставлена со всеми PROFINET-Devices и всеми модулями HW Config - Station 2 вставлена IO-Device из Station 1 копирваны IO-Device как Shared Device в Station 2 вставлен

Shared-Device Определяем доступ Station1 и Station 2

Shared-Device

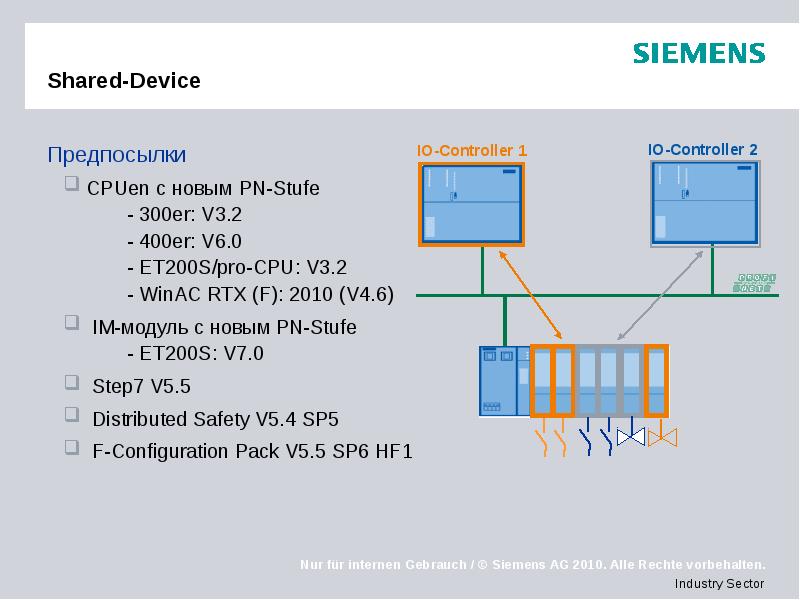

Shared-Device Предпосылки CPUen с новым PN-Stufe - 300er: V3.2 - 400er: V6.0 - ET200S/pro-CPU: V3.2 - WinAC RTX (F): 2010 (V4.6) IM-модуль с новым PN-Stufe - ET200S: V7.0 Step7 V5.5 Distributed Safety V5.4 SP5 F-Configuration Pack V5.5 SP6 HF1

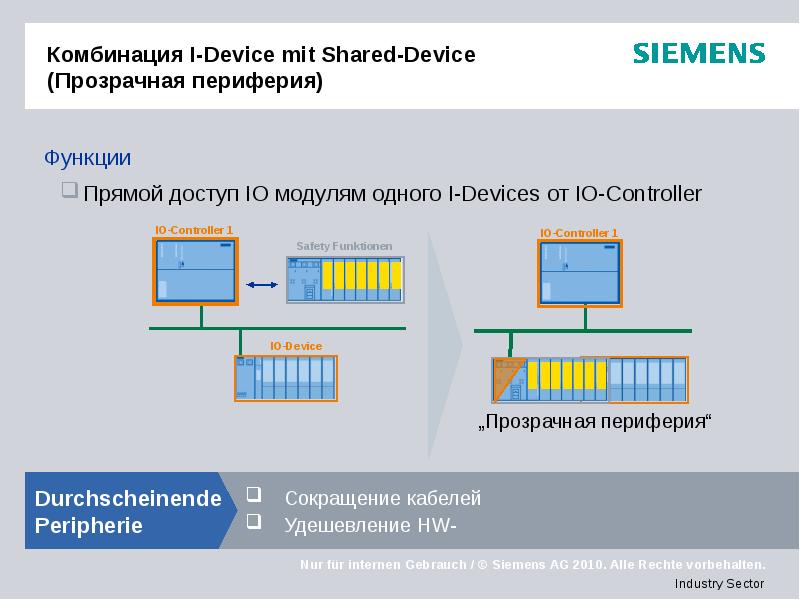

Комбинация I-Device mit Shared-Device (Прозрачная периферия)

Комбинация I-Device с Shared-Device 1. Активируйте I-Device-Funktion и определите область передачи - Откройте свойства PN-интерфейса - Выберите вкладку I-Device - I-Device Modus активируйте - выберети нужный режим

Комбинация I-Device с Shared-Device 2. Подготовьте GSD-Datei для I-Device - Extras  GSD-Datei для I-Device erstellen - задайте уникальное имя - GSD создать и инсталировать

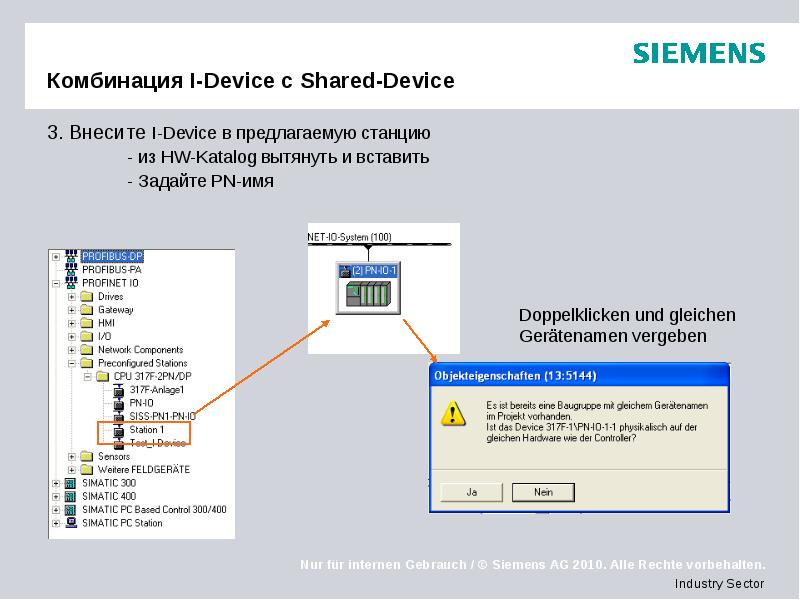

Комбинация I-Device с Shared-Device 3. Внесите I-Device в предлагаемую станцию - из HW-Katalog вытянуть и вставить - Задайте PN-имя

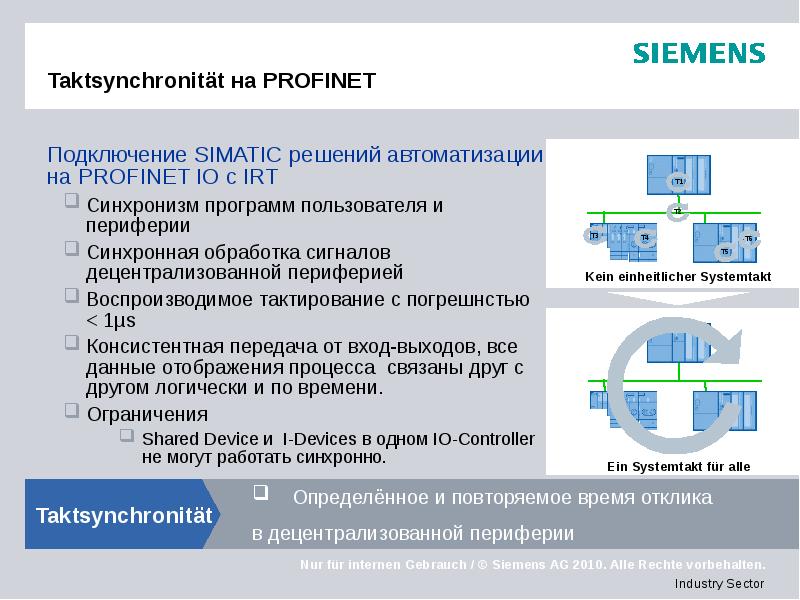

Taktsynchronität на PROFINET Подключение SIMATIC решений автоматизации на PROFINET IO с IRT Синхронизм программ пользователя и периферии Синхронная обработка сигналов децентрализованной периферией Воспроизводимое тактирование с погрешнстью < 1µs Консистентная передача от вход-выходов, все данные отображения процесса связаны друг с другом логически и по времени. Ограничения Shared Device и I-Devices в одном IO-Controller не могут работать синхронно.

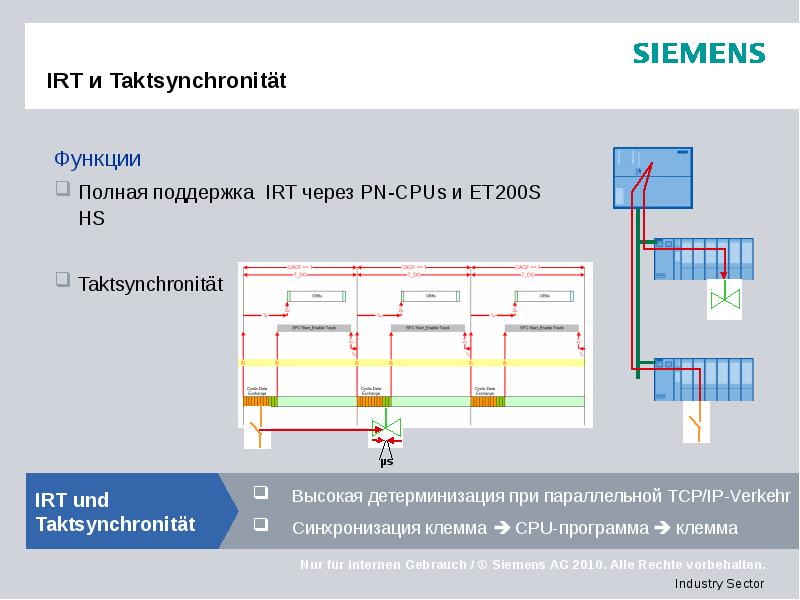

IRT и Taktsynchronität

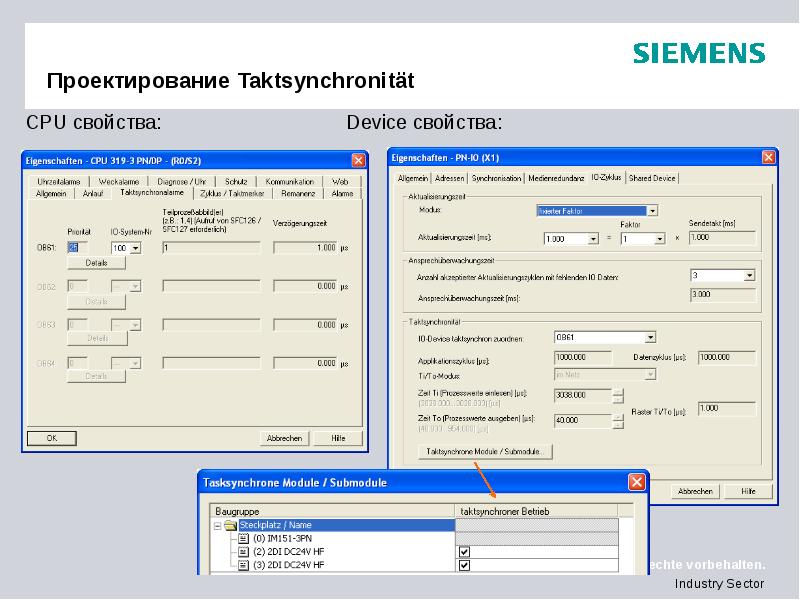

Проектирование Taktsynchronität CPU свойства: Device свойства:

Проектирование Taktsynchronität

Media Redundancy Protocol (MRP) Функции Высокая надёжность приложения благодаря резервированному построению (Ringredundanz) Процедуры MRP Реконфигурация ок. 200ms Max. 50 участников в кольце Конфигурирование и диагностика STEP7 V5.5

Media Redundancy Protocol (MRP) Проты поддерживающие резервирование отмечены „R“ Порт 1 и Порт 2 IM151-8(F) PN/DP CPU поддерживают MRP При использовании IRT-коммуникаций или приоритетного запуска MRP не поддерживается.

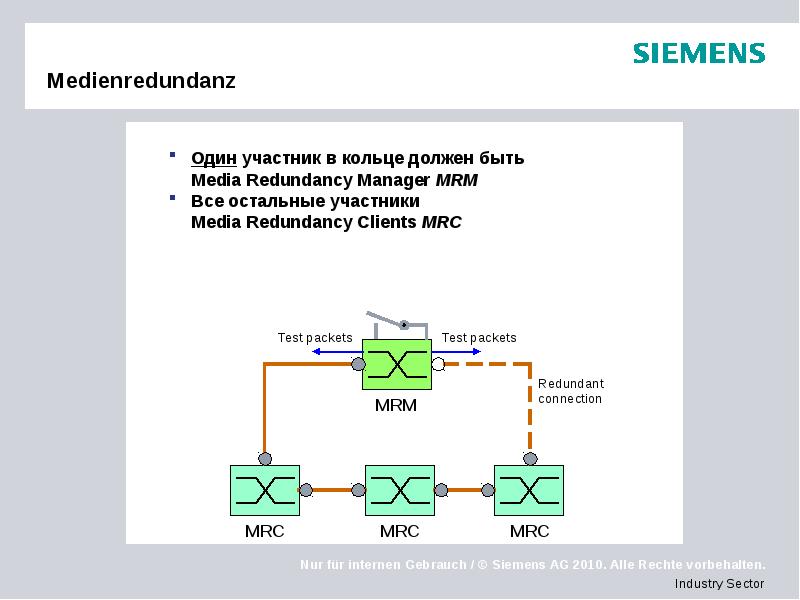

Medienredundanz

MRP Проектирование Step7 V5.5

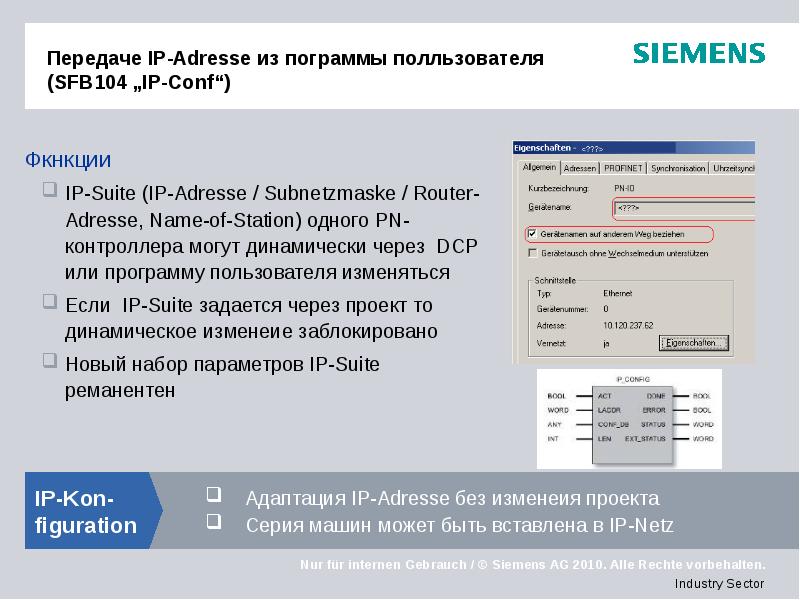

Передаче IP-Adresse из пограммы полльзователя (SFB104 „IP-Conf“)

Модульная концепция машин

PROFIenergy PROFIenergy базирующийся на PROFINET способ передачи данных, который позволяет координировать и централизованно управлять включением и включением оборудования в паузах Отключение IO-Devices наример Powermodule специальной командой (FB 815 „PE_START_END“ & FB 816 „PE_CMD“) Не требует дополнительного оборудования, PROFIenergy команда напрямую IO-Divices интерпретируется. CPU как I-Device принимает PROFIenergy команды с помощью FB 817 „PE_I_DEV“

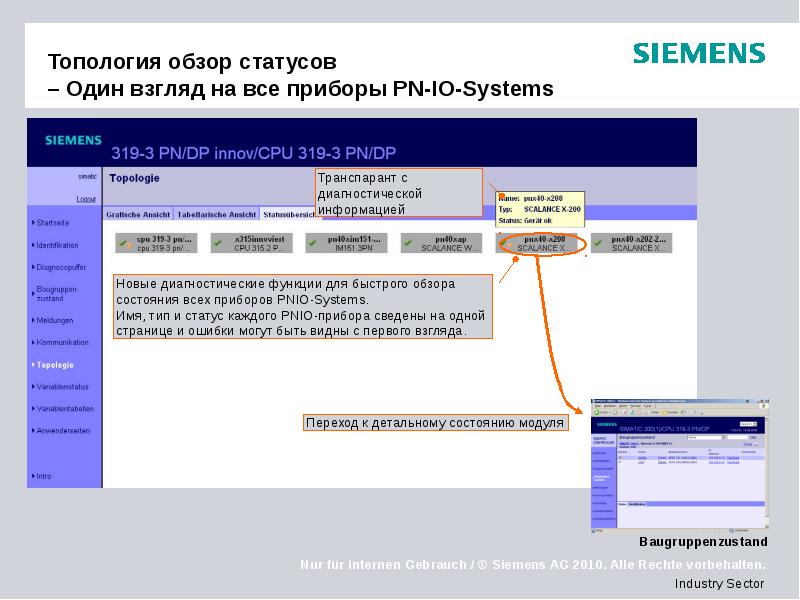

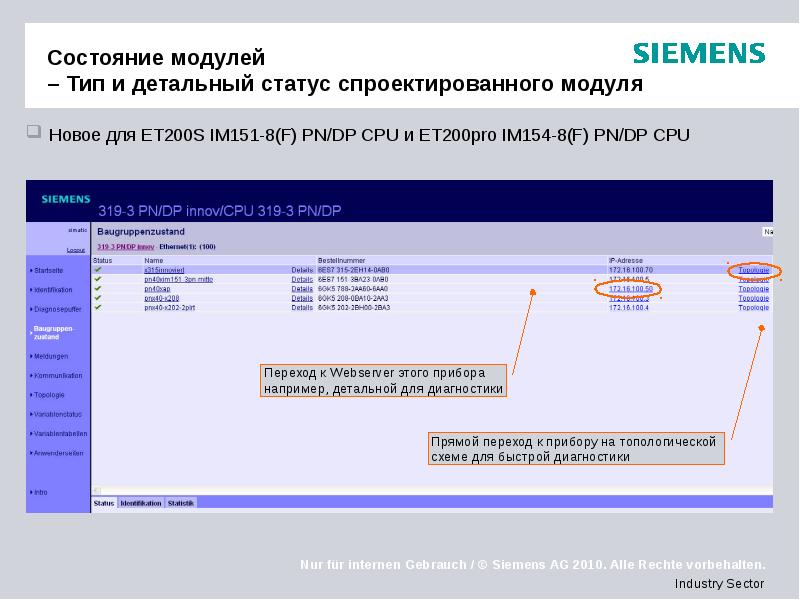

Новые функции 2/3 Новые Web Server функции Пользовательский Webseiten Состояние модуля (новое ET200S/pro CPU) Топология (новое ET200S/pro CPU) С показом реальной \ проектной конфигурации Диагностика через OUC-интерфейс Автоматическое обновление динамических страниц (новое ET200S/pro CPU) Статистика портов (SNMP-Manager) (новое ET200pro CPU) Защита доступа Логин \ пароль Поддержка HTTPS протокола (защищённый гипертекст - протокол)

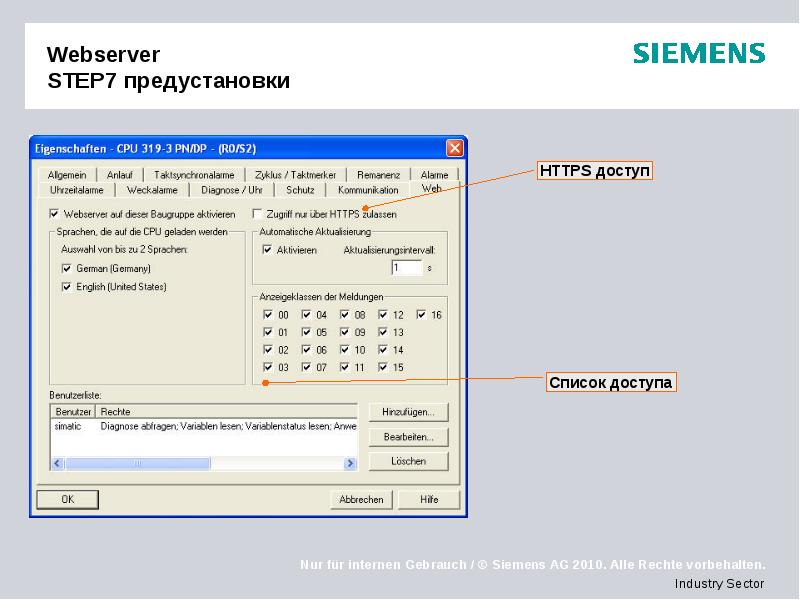

Webserver STEP7 предустановки

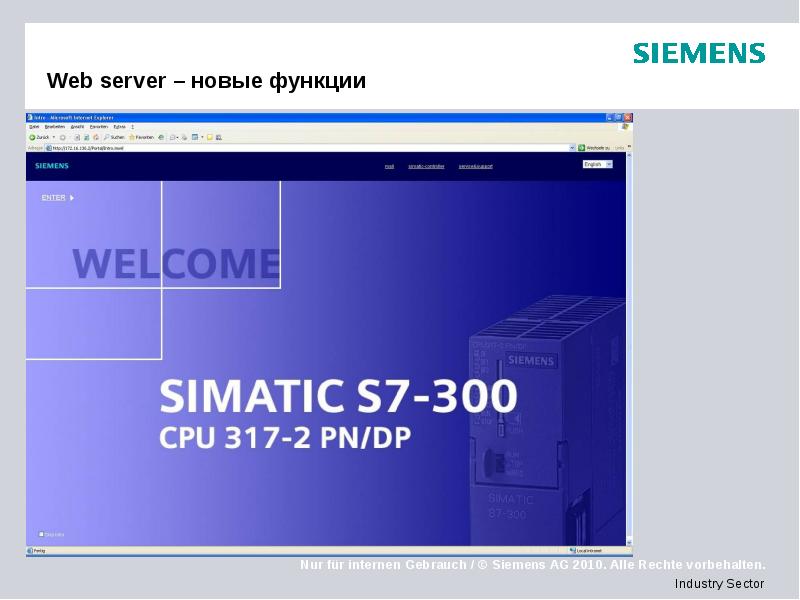

Web server – новые функции

Стартовая страница

Контроль доступа – разделение доступа пользователей к Web функционалу.

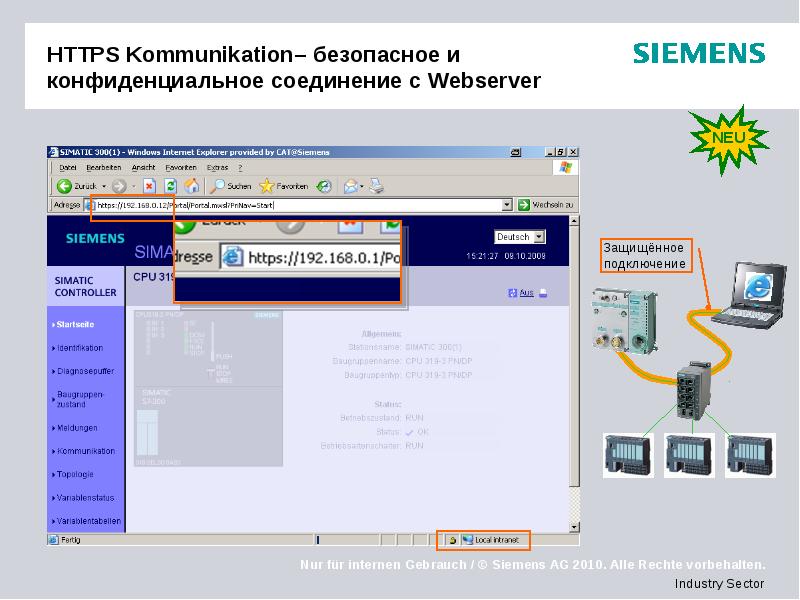

HTTPS Kommunikation– безопасное и конфиденциальное соединение с Webserver

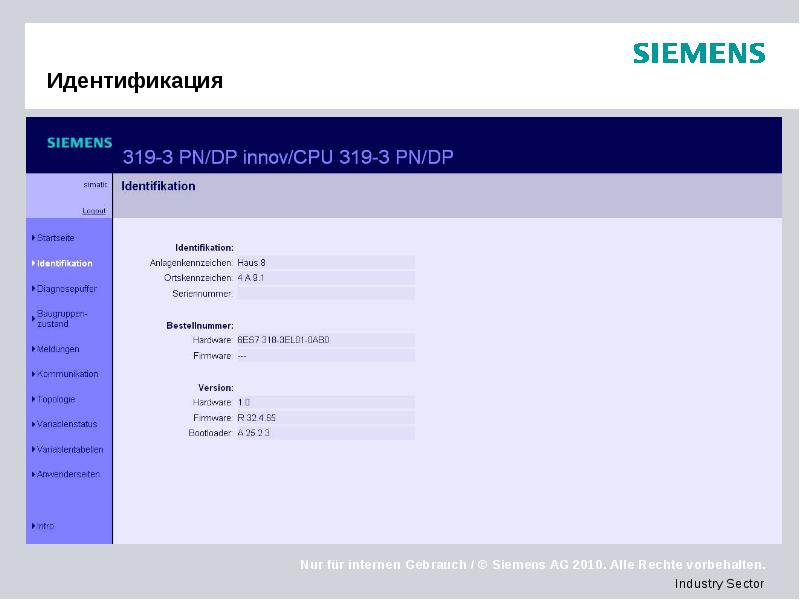

Идентификация

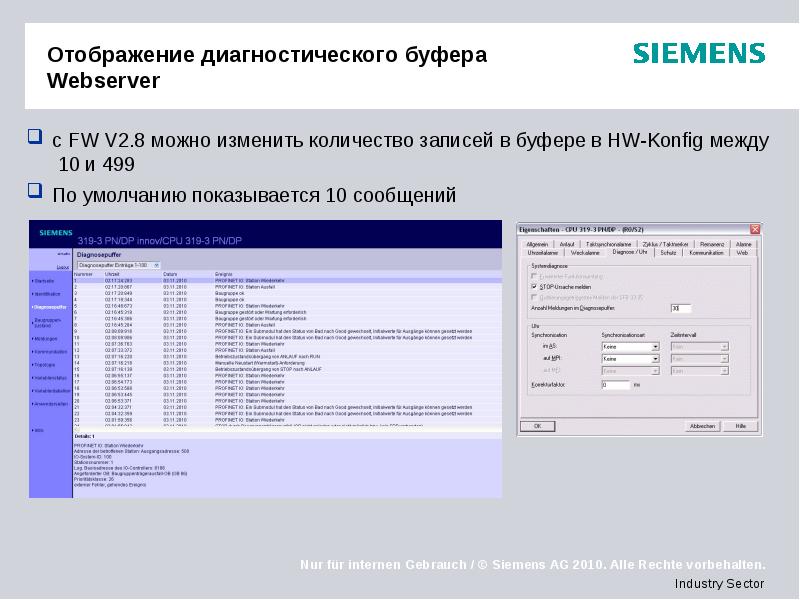

Отображение диагностического буфера Webserver с FW V2.8 можно изменить количество записей в буфере в HW-Konfig между 10 и 499 По умолчанию показывается 10 сообщений

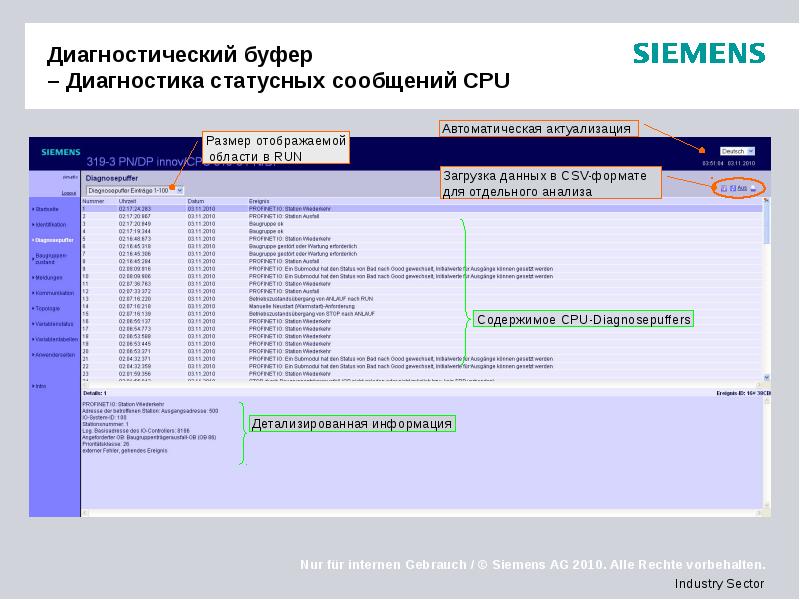

Диагностический буфер – Диагностика статусных сообщений CPU

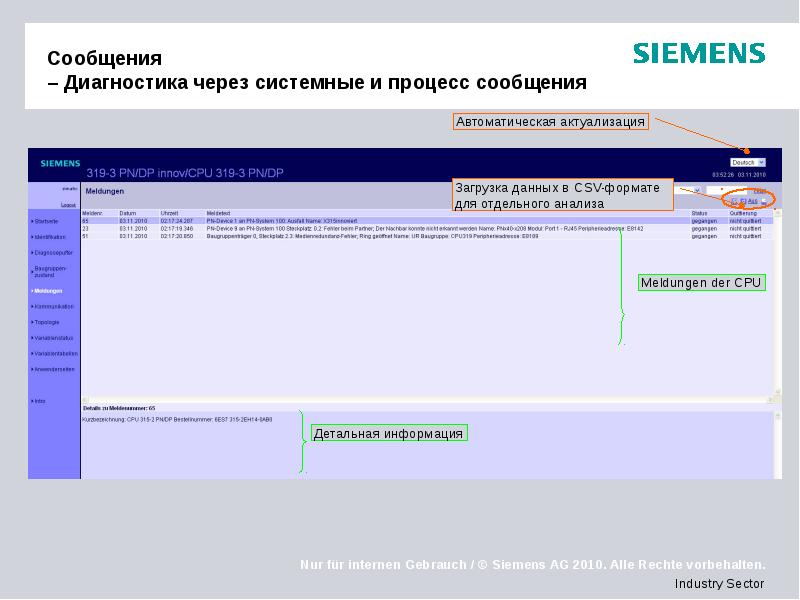

Сообщения – Диагностика через системные и процесс сообщения

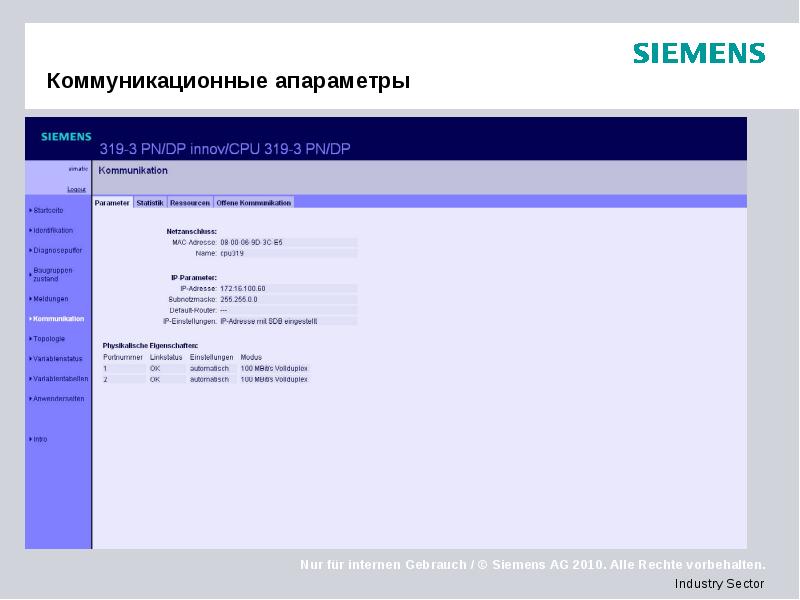

Коммуникационные апараметры

Коммуникационная статистика

Коммуникации - ресурсы

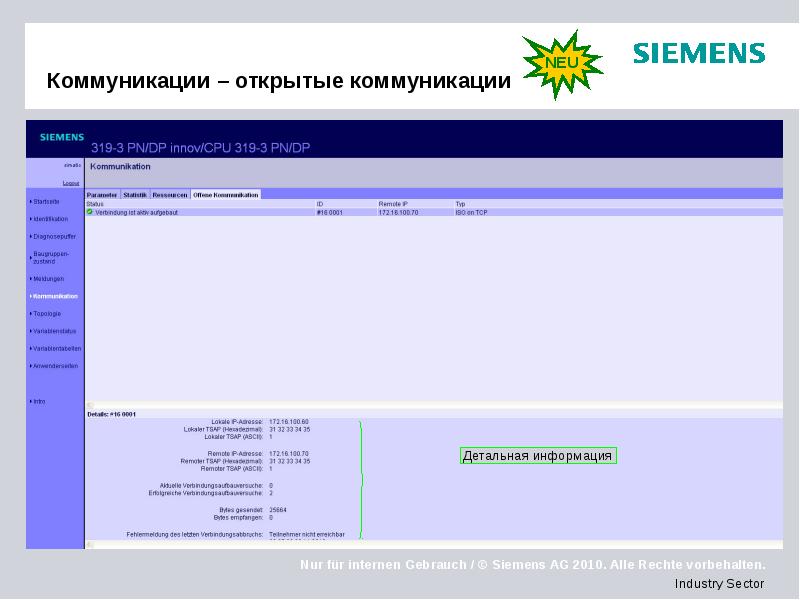

Коммуникации – открытые коммуникации

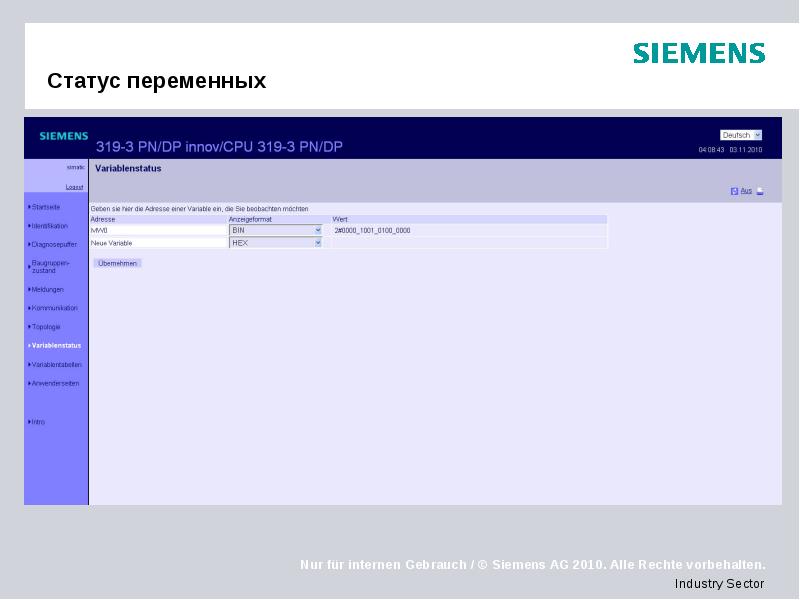

Статус переменных

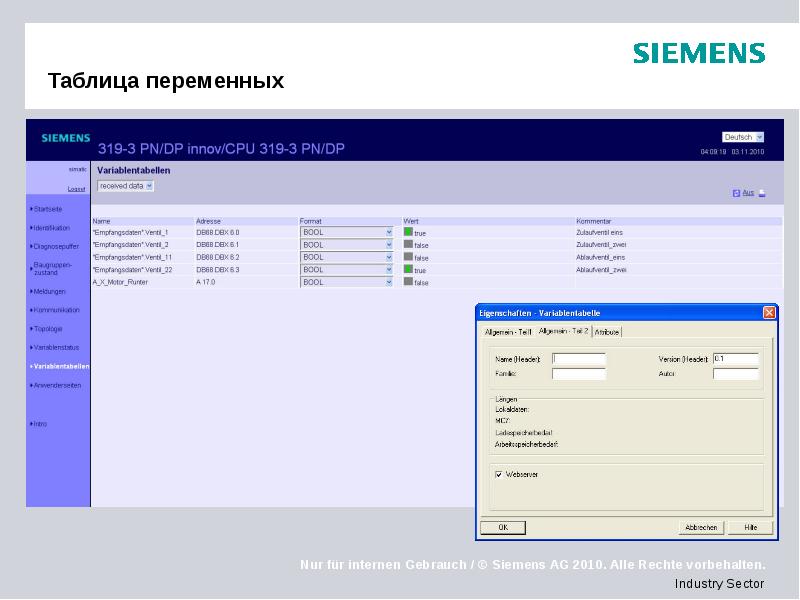

Таблица переменных

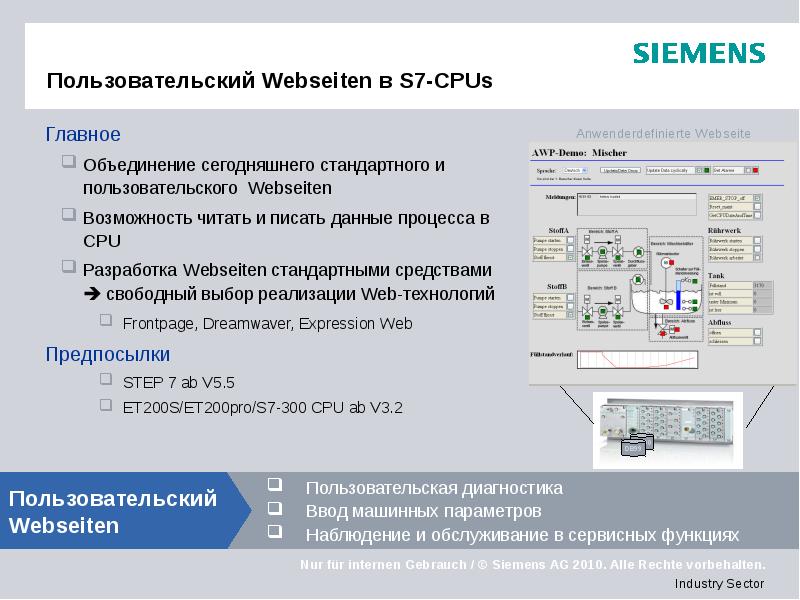

Пользовательский Webseiten в S7-CPUs Главное Объединение сегодняшнего стандартного и пользовательского Webseiten Возможность читать и писать данные процесса в CPU Разработка Webseiten стандартными средствами  свободный выбор реализации Web-технологий Frontpage, Dreamwaver, Expression Web Предпосылки STEP 7 ab V5.5 ET200S/ET200pro/S7-300 CPU ab V3.2

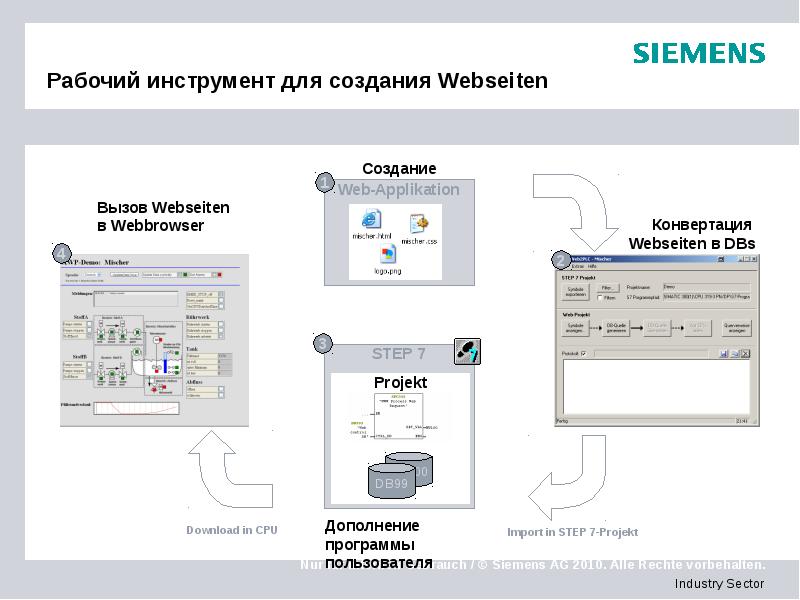

Рабочий инструмент для создания Webseiten

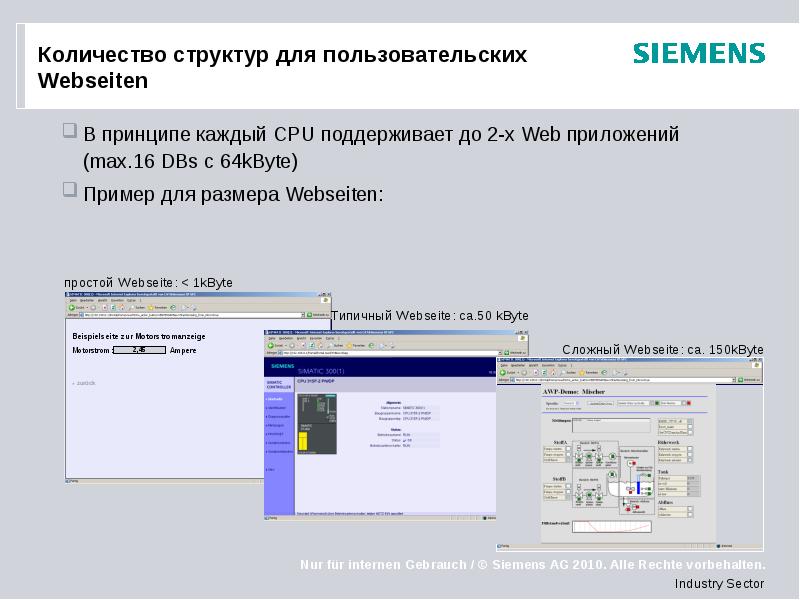

Количество структур для пользовательских Webseiten В принципе каждый CPU поддерживает до 2-х Web приложений (max.16 DBs с 64kByte) Пример для размера Webseiten:

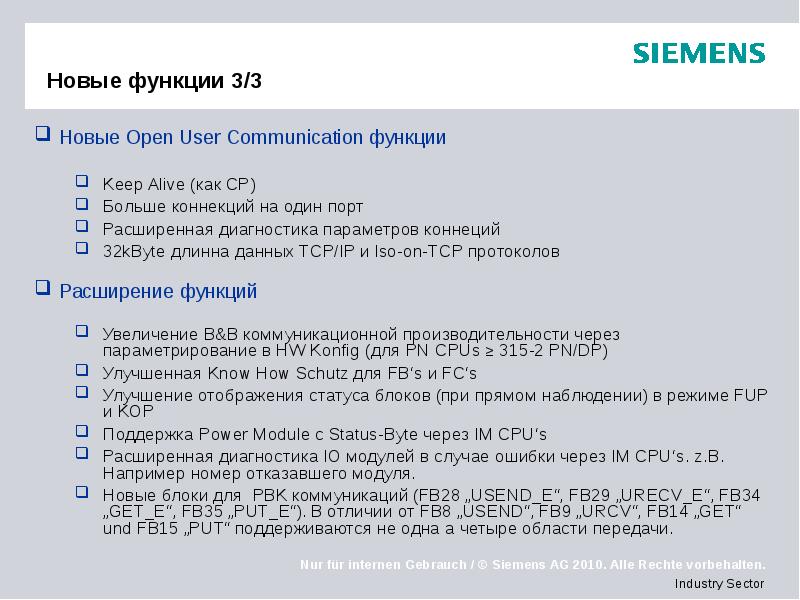

Новые функции 3/3 Новые Open User Communication функции Keep Alive (как CP) Больше коннекций на один порт Расширенная диагностика параметров коннеций 32kByte длинна данных TCP/IP и Iso-on-TCP протоколов Расширение функций Увеличение B&B коммуникационной производительности через параметрирование в HW Konfig (для PN CPUs ≥ 315-2 PN/DP) Улучшенная Know How Schutz для FB‘s и FC‘s Улучшение отображения статуса блоков (при прямом наблюдении) в режиме FUP и KOP Поддержка Power Module с Status-Byte через IM CPU‘s Расширенная диагностика IO модулей в случае ошибки через IM CPU‘s. z.B. Например номер отказавшего модуля. Новые блоки для PBK коммуникаций (FB28 „USEND_E“, FB29 „URECV_E“, FB34 „GET_E“, FB35 „PUT_E“). В отличии от FB8 „USEND“, FB9 „URCV“, FB14 „GET“ und FB15 „PUT“ поддерживаются не одна а четыре области передачи.

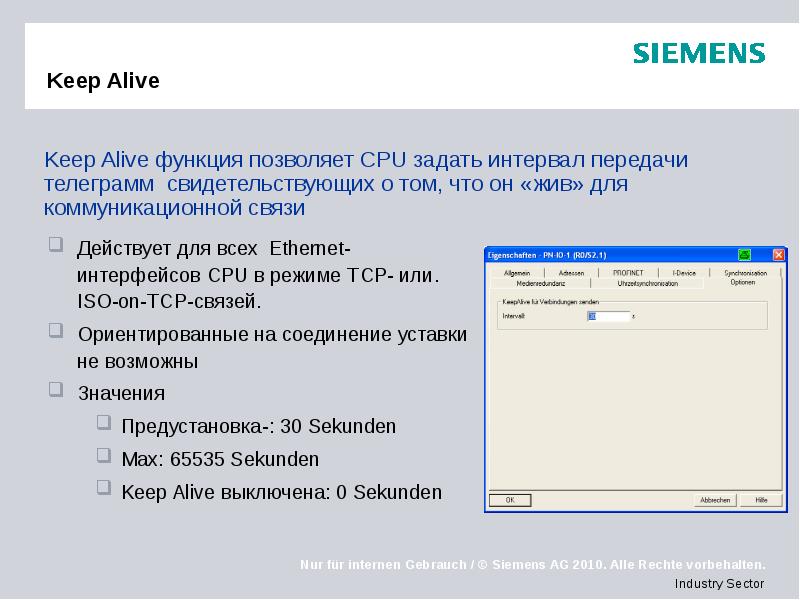

Keep Alive Действует для всех Ethernet-интерфейсов CPU в режиме TCP- или. ISO-on-TCP-связей. Ориентированные на соединение уставки не возможны Значения Предустановка-: 30 Sekunden Max: 65535 Sekunden Keep Alive выключена: 0 Sekunden

Увеличение коммуникационной производительности (B&B)* сегодня: Актуализация в конце цикла Будущие опции: „приоретизированные B&B-Комуникации“ Типичное применение: Обмен данными с WINCC-Station или OPC-Server * Nur CPU 317(F)-2 D

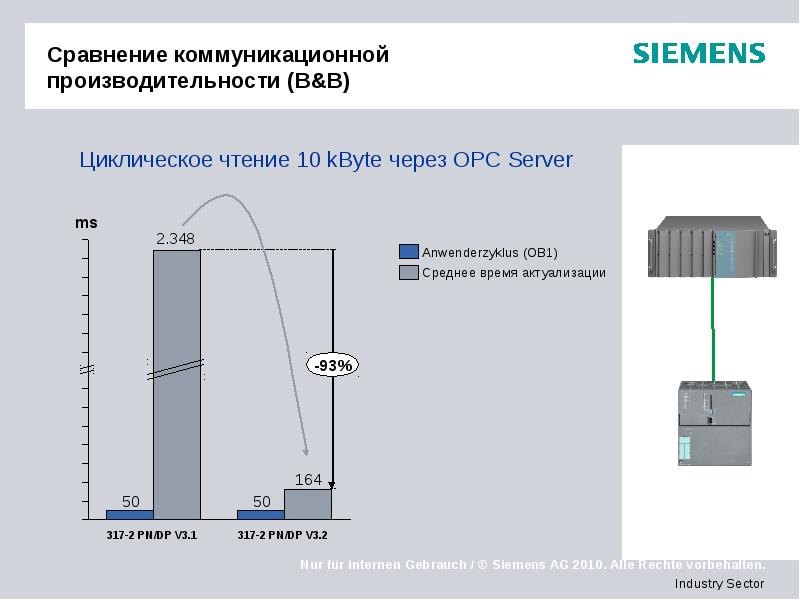

Сравнение коммуникационной производительности (B&B)

Инструмент для Kow How Protect – актуално

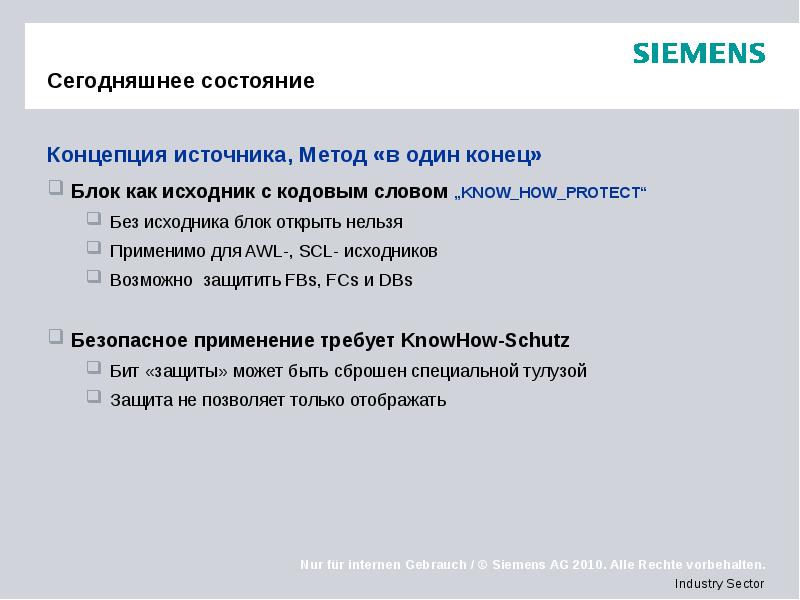

Сегодняшнее состояние Концепция источника, Метод «в один конец» Блок как исходник с кодовым словом „KNOW_HOW_PROTECT“ Без исходника блок открыть нельзя Применимо для AWL-, SCL- исходников Возможно защитить FBs, FCs и DBs Безопасное применение требует KnowHow-Schutz Бит «защиты» может быть сброшен специальной тулузой Защита не позволяет только отображать

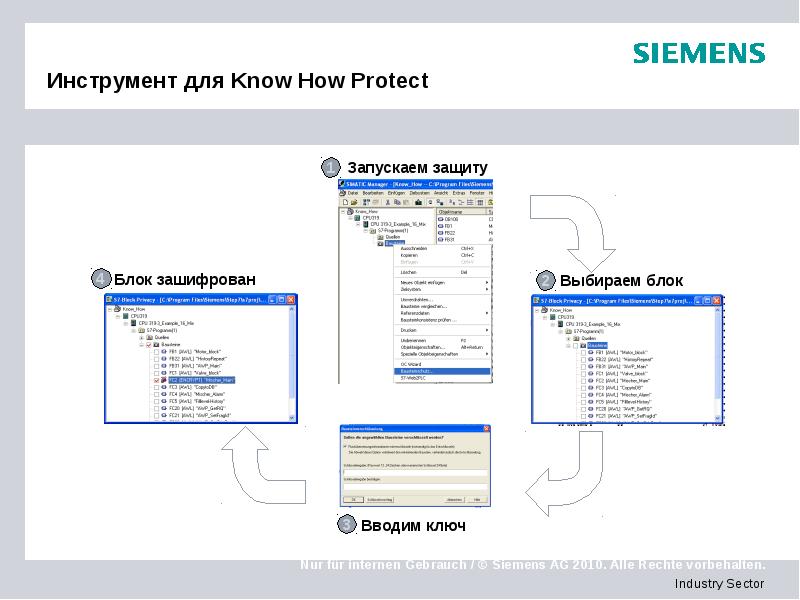

Инструмент для Know How Protect

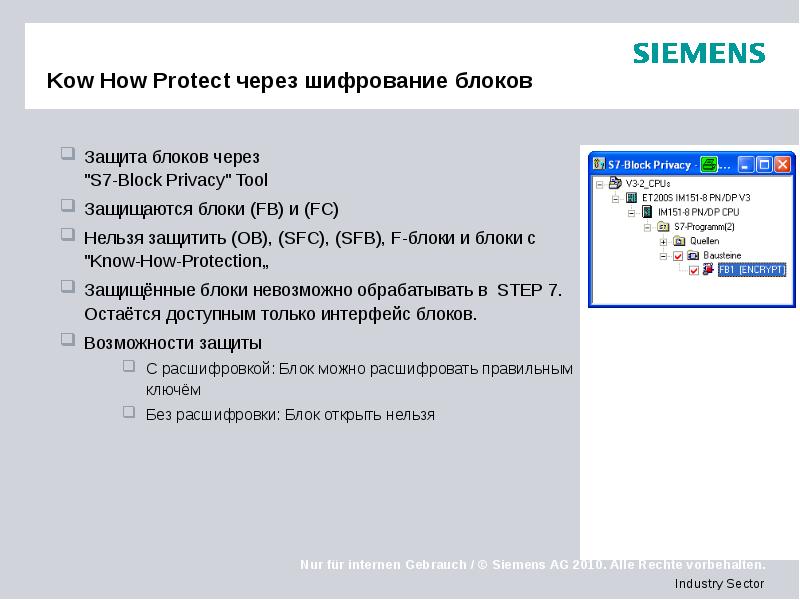

Kow How Protect через шифрование блоков

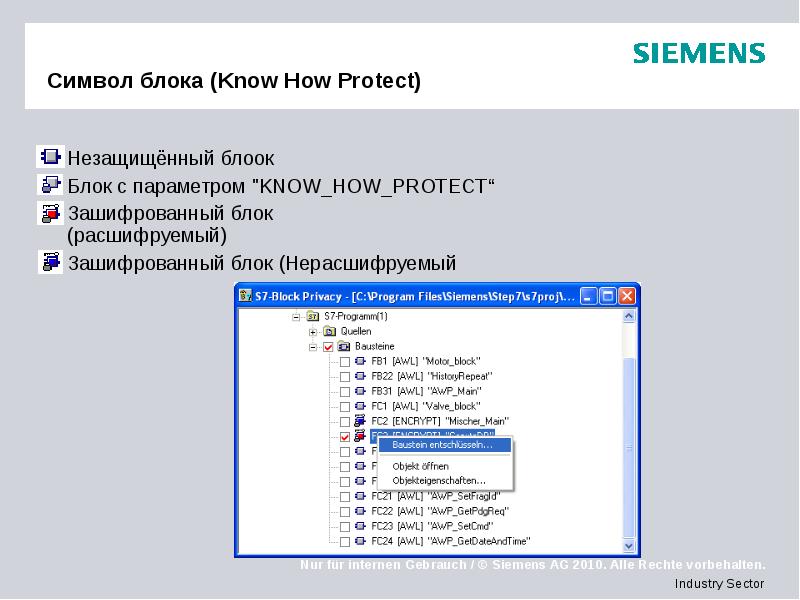

Символ блока (Know How Protect)

Пароль (Know How Protect) Цифровой Цифровой 24 Byte ключ в следующем формате: x x x x x x x x x x x x x x x x x x x x x x x x (x может иметь значение от 0 до 255 ) или Буквенный Min. 12 букв , но без чисел. Не больше 24-х сиволов

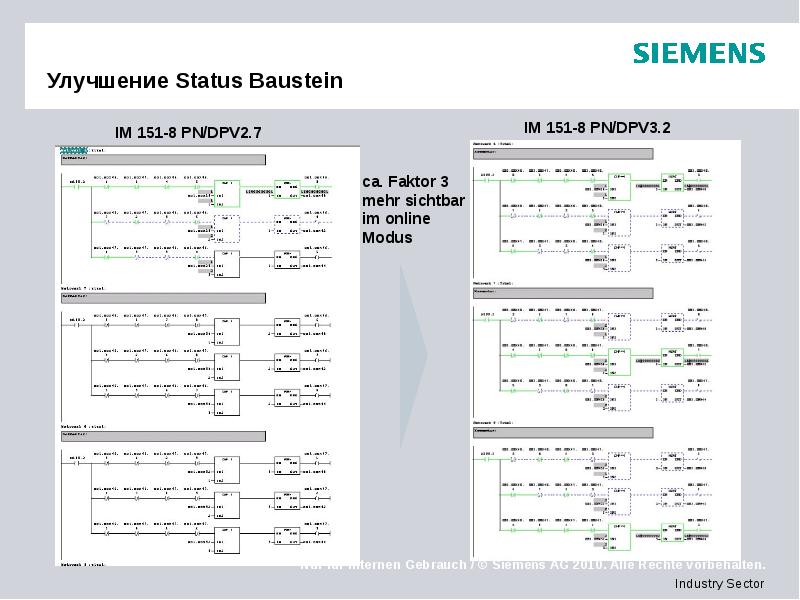

Улучшение Status Baustein

Новый блок для PBK Kommunikation Старый блок для PBK Kommunikation FB8 „USEND“, FB9 „URCV“, FB14 „GET“ und FB15 „PUT“ Область передачи: 1 Область памяти: M, D Новый блок для PBK Kommunikation FB28 „USEND_E“, FB29 „URECV_E“, FB34 „GET_E“ und FB35 „PUT_E“ Область передачи : 4 Область памяти : E, A, M, D, T, Z Приемущества: Больше данных через одну конекцию Структурированная передача данных Больше адресуемых областей памяти Унификация с SFB блоками S7-400

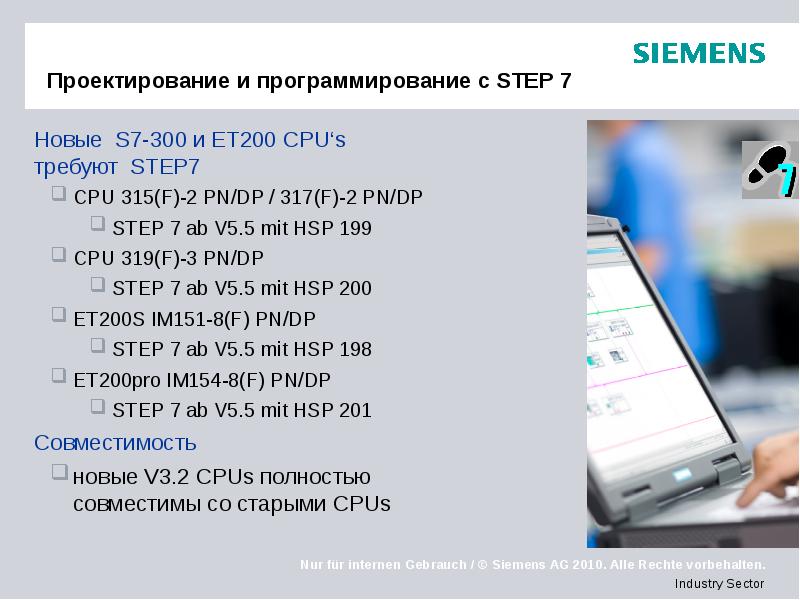

Проектирование и программирование с STEP 7 Новые S7-300 и ET200 CPU‘s требуют STEP7 CPU 315(F)-2 PN/DP / 317(F)-2 PN/DP STEP 7 ab V5.5 mit HSP 199 CPU 319(F)-3 PN/DP STEP 7 ab V5.5 mit HSP 200 ET200S IM151-8(F) PN/DP STEP 7 ab V5.5 mit HSP 198 ET200pro IM154-8(F) PN/DP STEP 7 ab V5.5 mit HSP 201 Совместимость новые V3.2 CPUs полностью совместимы со старыми CPUs

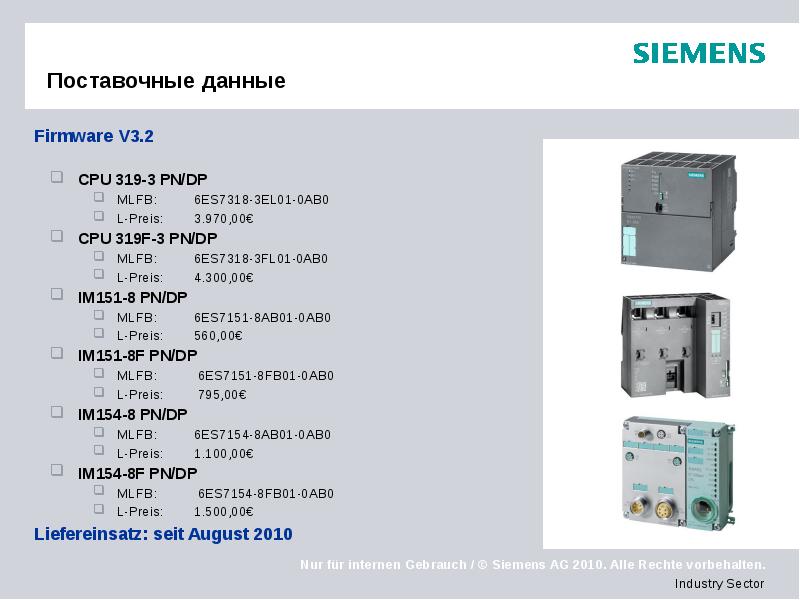

Поставочные данные

S7-300 Neue Hardware Firmware V3.2 Firmware V3.3

Firmware V3.3 Hardware все S7-300 Kompakt CPU’s CPU 317-2 DP и CPU 317F-2 DP HW изменения Новое 314C-2 PN/DP CPU Увеличение памяти Увеличение производительности CPU 317(F)-2 DP в размере 40mm CPU 313C-2 DP и 313C-2 PtP в размере 80mm Улучшения Одновременный тест 2-х блоков Увеличение точек останова от 2 до 4 Область отображения процесса 8kB для всех. Ограничение через адресное пространство. По умолчанию настроено как раньше Гармонизация ТТХ Новые функции Как в V3.2

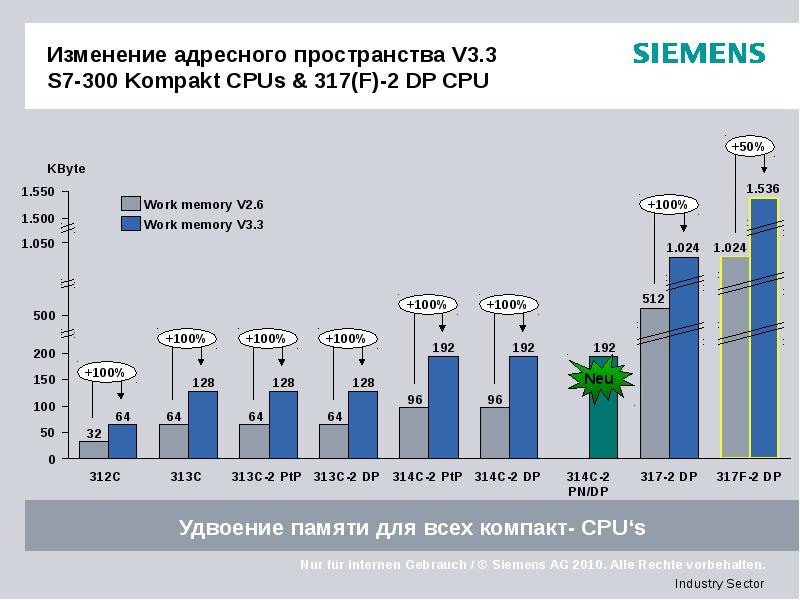

Изменение адресного пространства V3.3 S7-300 Kompakt CPUs & 317(F)-2 DP CPU

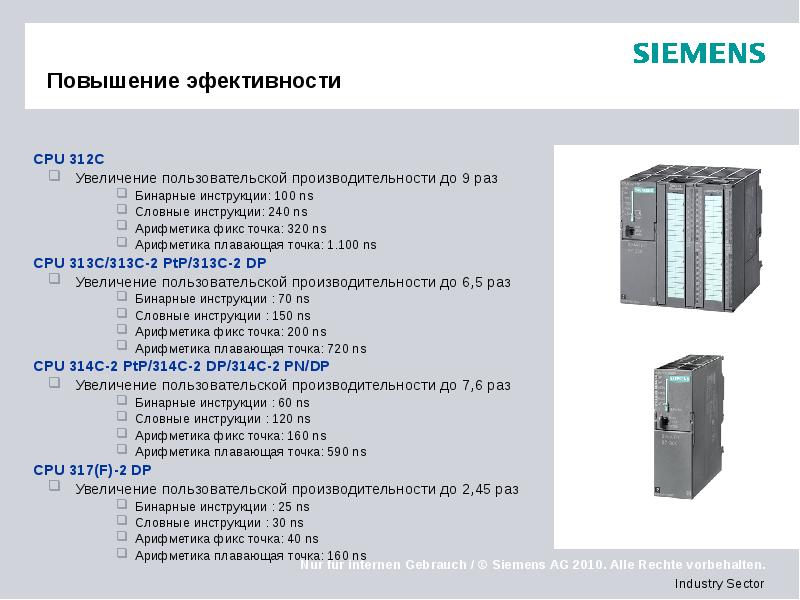

Повышение эфективности CPU 312C Увеличение пользовательской производительности до 9 раз Бинарные инструкции: 100 ns Словные инструкции: 240 ns Арифметика фикс точка: 320 ns Арифметика плавающая точка: 1.100 ns CPU 313C/313C-2 PtP/313C-2 DP Увеличение пользовательской производительности до 6,5 раз Бинарные инструкции : 70 ns Словные инструкции : 150 ns Арифметика фикс точка: 200 ns Арифметика плавающая точка: 720 ns CPU 314C-2 PtP/314C-2 DP/314C-2 PN/DP Увеличение пользовательской производительности до 7,6 раз Бинарные инструкции : 60 ns Словные инструкции : 120 ns Арифметика фикс точка: 160 ns Арифметика плавающая точка: 590 ns CPU 317(F)-2 DP Увеличение пользовательской производительности до 2,45 раз Бинарные инструкции : 25 ns Словные инструкции : 30 ns Арифметика фикс точка: 40 ns Арифметика плавающая точка: 160 ns

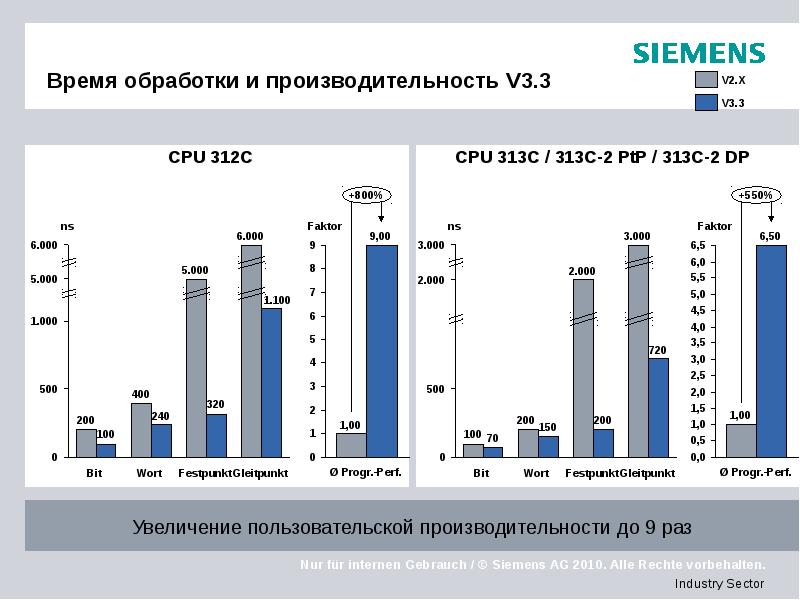

Время обработки и производительность V3.3

Время обработки и производительность V3.3

Уменьшение размеров

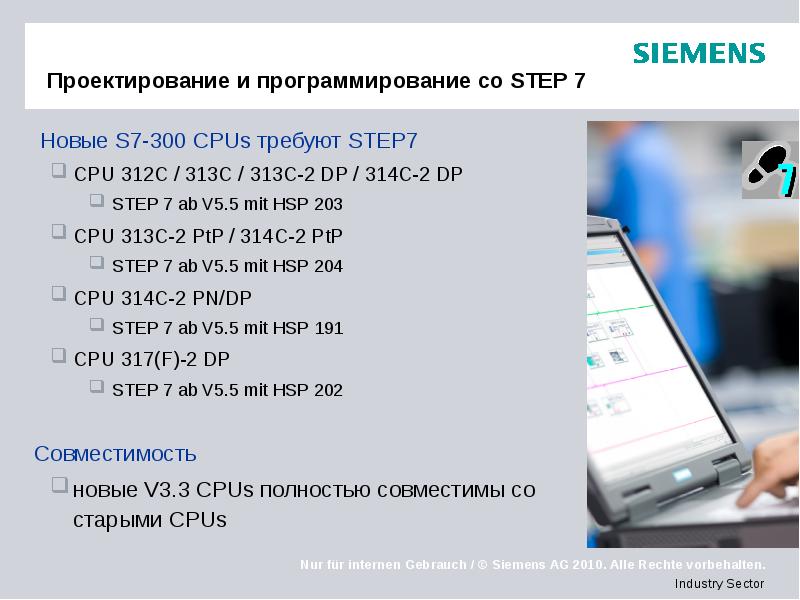

Проектирование и программирование со STEP 7 Новые S7-300 CPUs требуют STEP7 CPU 312C / 313C / 313C-2 DP / 314C-2 DP STEP 7 ab V5.5 mit HSP 203 CPU 313C-2 PtP / 314C-2 PtP STEP 7 ab V5.5 mit HSP 204 CPU 314C-2 PN/DP STEP 7 ab V5.5 mit HSP 191 CPU 317(F)-2 DP STEP 7 ab V5.5 mit HSP 202 Совместимость новые V3.3 CPUs полностью совместимы со старыми CPUs

Поставочные данные 1/2

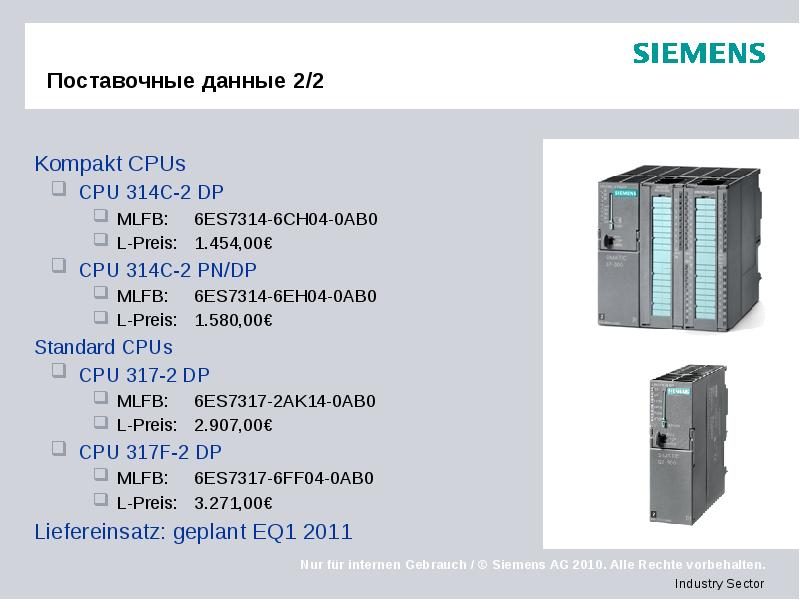

Поставочные данные 2/2
