MicroLogix 1000 презентация

MicroLogix 1000

MicroLogix 1000. Позиция

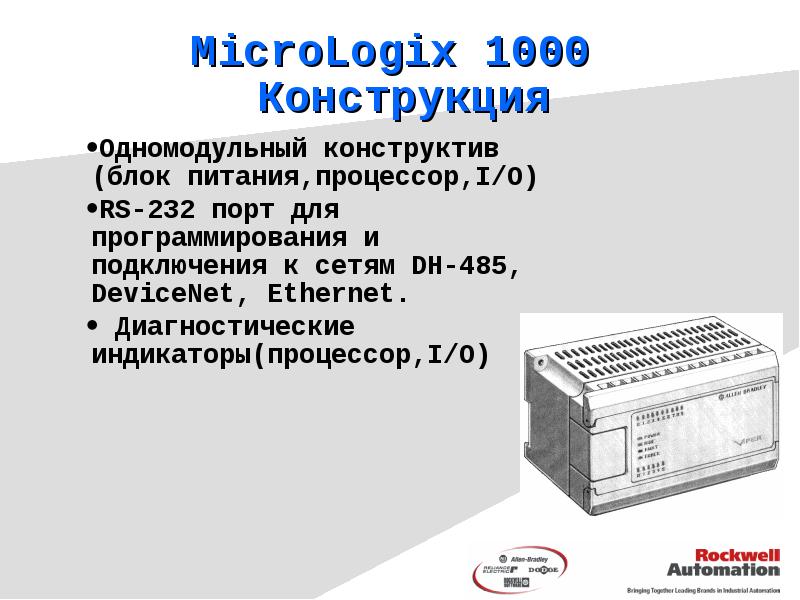

MicroLogix 1000 Конструкция Одномодульный конструктив (блок питания,процессор,I/O) RS-232 порт для программирования и подключения к сетям DH-485, DeviceNet, Ethernet. Диагностические индикаторы(процессор,I/O)

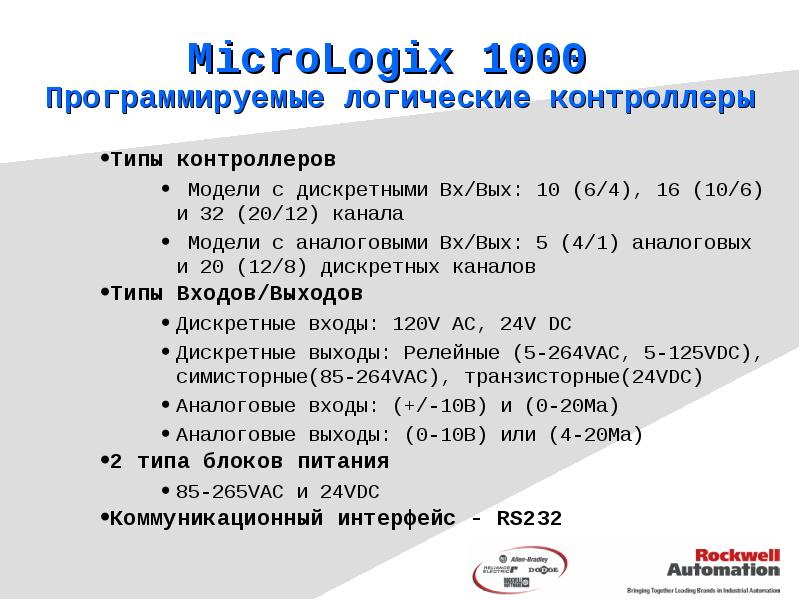

MicroLogix 1000 Программируемые логические контроллеры Типы контроллеров Модели с дискретными Вх/Вых: 10 (6/4), 16 (10/6) и 32 (20/12) канала Модели c аналоговыми Вх/Вых: 5 (4/1) аналоговых и 20 (12/8) дискретных каналов Типы Входов/Выходов Дискретные входы: 120V AC, 24V DC Дискретные выходы: Релейные (5-264VАС, 5-125VDC), симисторные(85-264VАС), транзисторные(24VDC) Аналоговые входы: (+/-10В) и (0-20Ма) Аналоговые выходы: (0-10В) или (4-20Ма) 2 типа блоков питания 85-265VAC и 24VDC Коммуникационный интерфейс - RS232

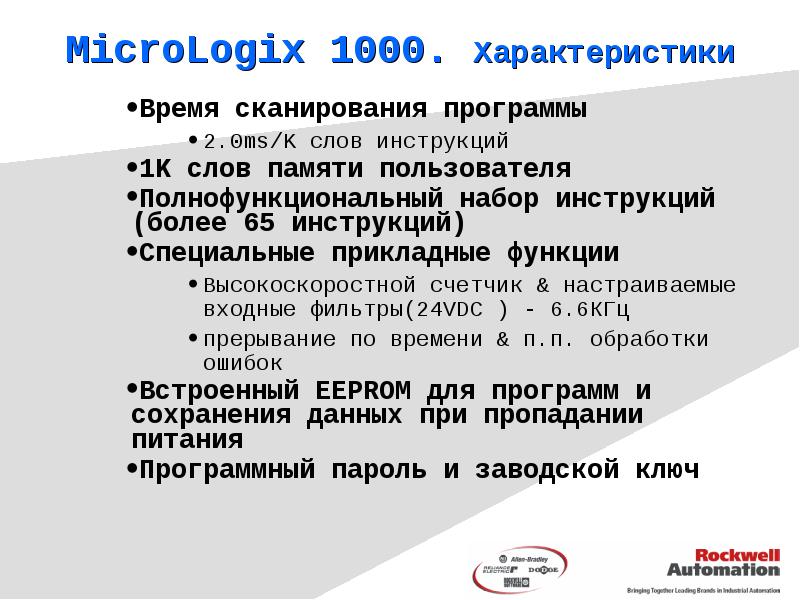

MicroLogix 1000. Характеристики Время сканирования программы 2.0ms/K слов инструкций 1K слов памяти пользователя Полнофункциональный набор инструкций (более 65 инструкций) Специальные прикладные функции Высокоскоростной счетчик & настраиваемые входные фильтры(24VDC ) - 6.6КГц прерывание по времени & п.п. обработки ошибок Встроенный EEPROM для программ и сохранения данных при пропадании питания Программный пароль и заводской ключ

Контроллеры MicroLogix-1500 и Compact I/O

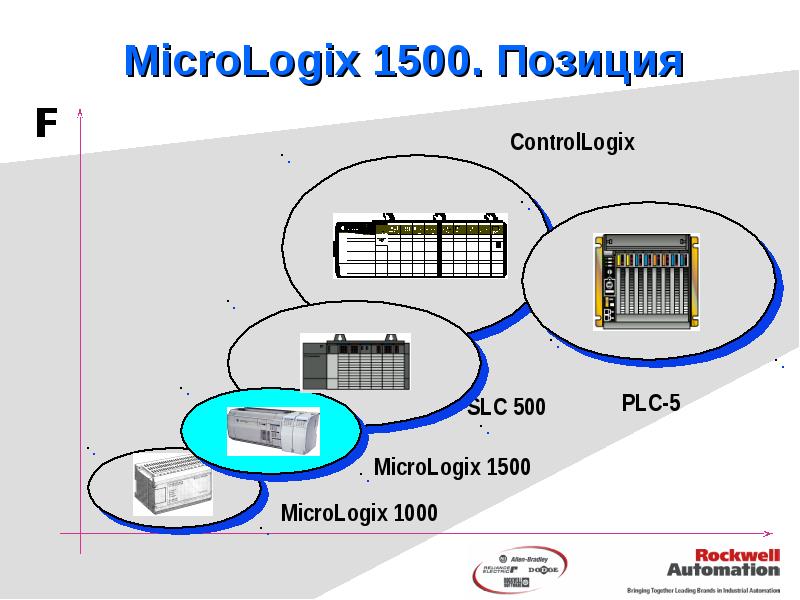

MicroLogix 1500. Позиция

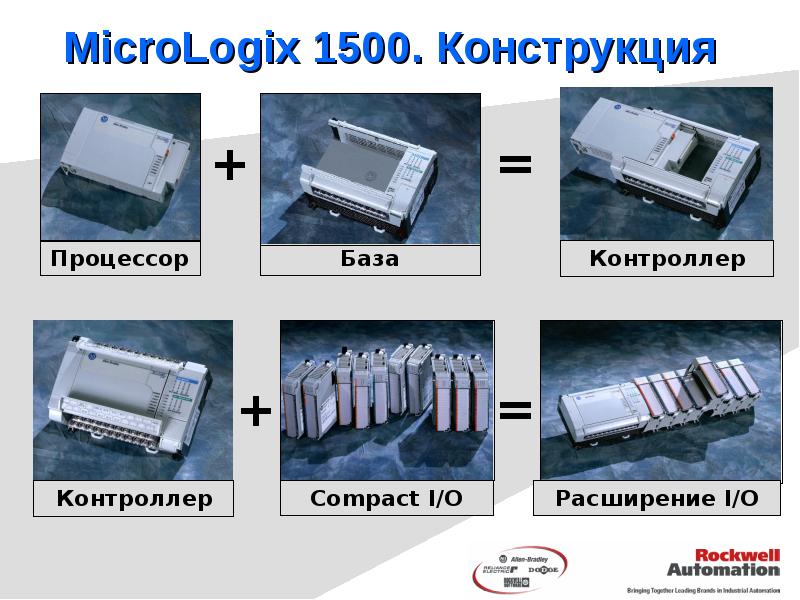

MicroLogix 1500. Конструкция

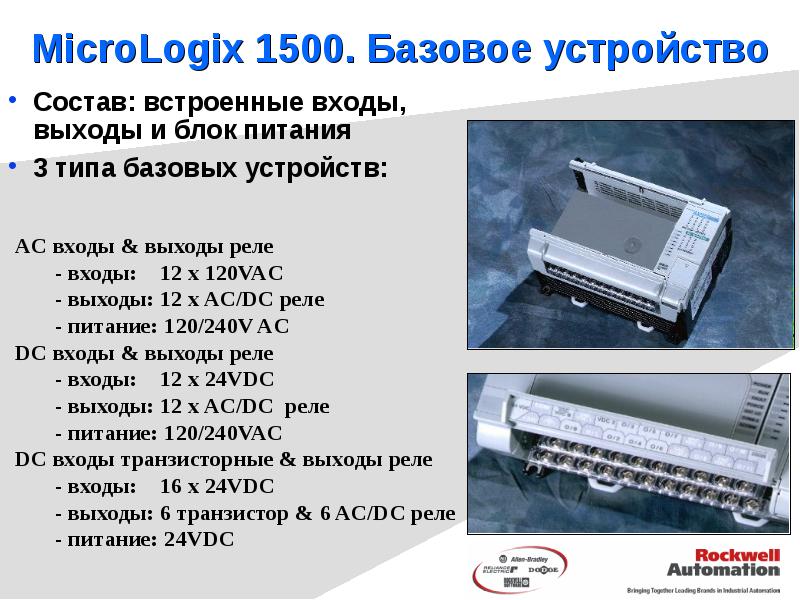

MicroLogix 1500. Базовое устройство Состав: встроенные вxоды, выxоды и блок питания 3 типа базовых устройств:

MicroLogix 1500. Процессор 8 Кслов динамической памяти пользователя Время сканирования программы - 1Мс на 1Кслов памяти Поддерживает более 100 Входов/Выходов - базовое устройство + модули расширения вxодов/выxодов Compact I/O Полнофункциональный комплект инструкций (включая ПИД регулятор) Опции: Модуль часов реального времени Модуль памяти ППЗУ Терминал данных

MicroLogix 1500. Compact I/O Модули Ввода/Вывода семейства Compact I/O позволяют гибко расширять контроллер ML 1500.

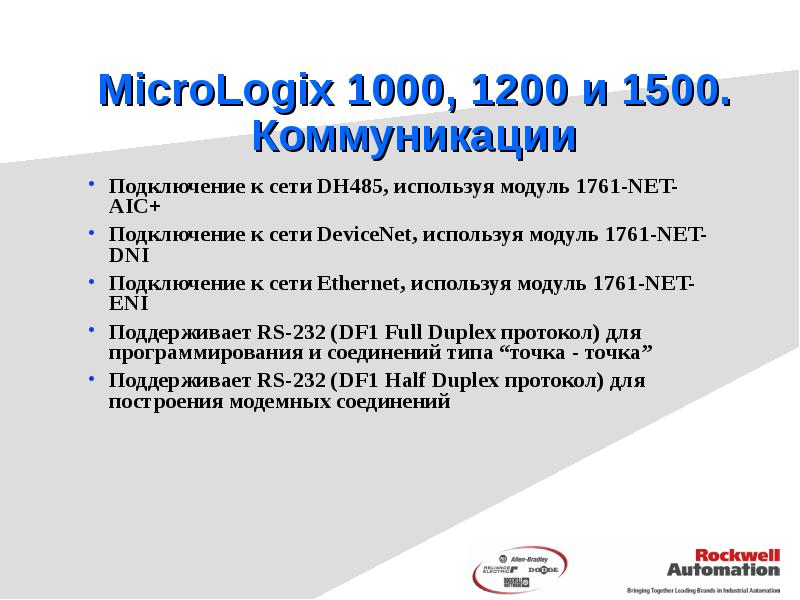

MicroLogix 1000, 1200 и 1500. Коммуникации Подключение к сети DH485, используя модуль 1761-NET-AIC+ Подключение к сети DeviceNet, используя модуль 1761-NET-DNI Подключение к сети Ethernet, используя модуль 1761-NET-ENI Поддерживает RS-232 (DF1 Full Duplex протокол) для программирования и соединений типа “точка - точка” Поддерживает RS-232 (DF1 Half Duplex протокол) для построения модемных соединений

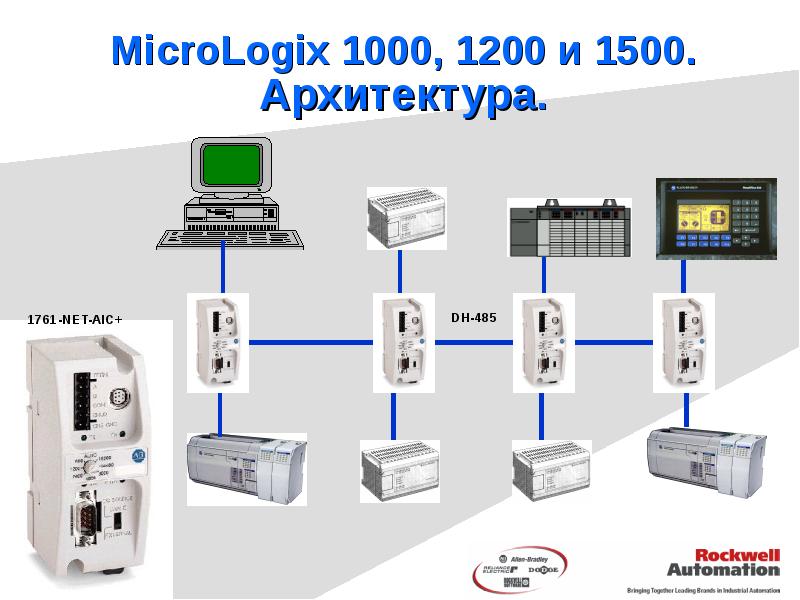

MicroLogix 1000, 1200 и 1500. Архитектура.

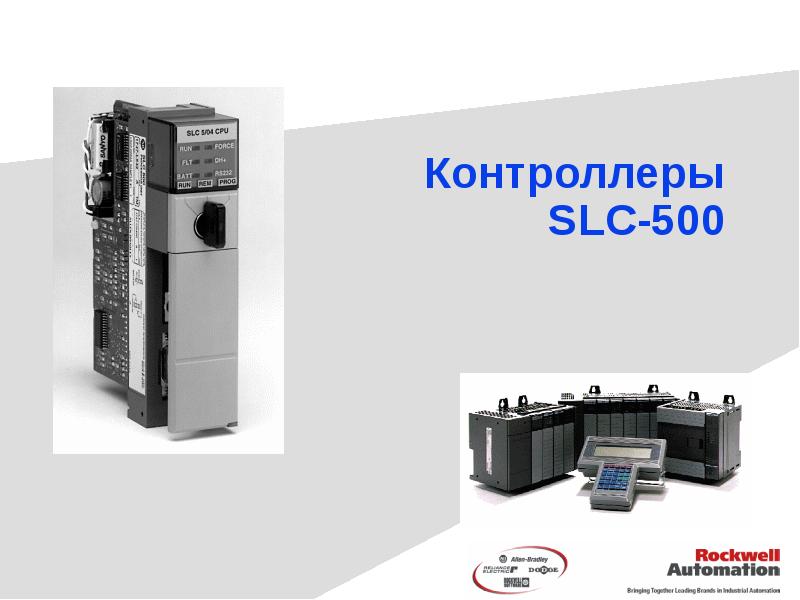

Контроллеры SLC-500

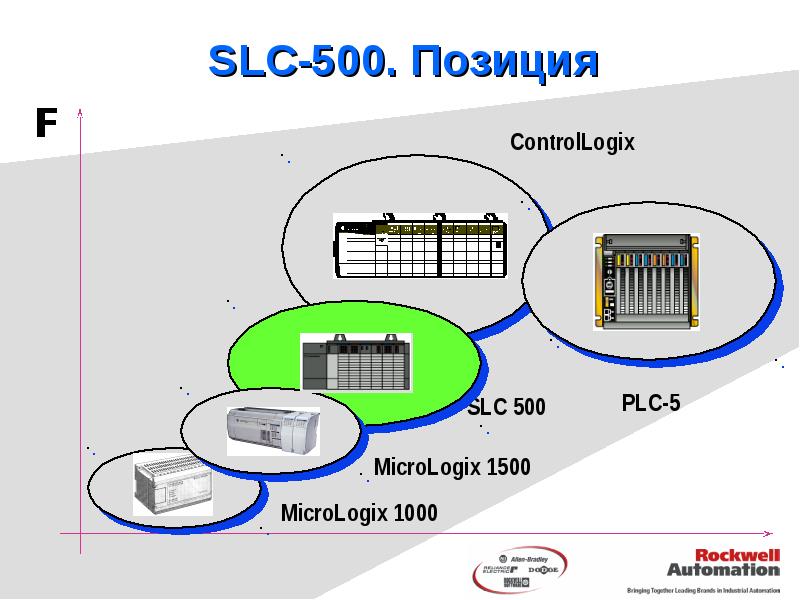

SLC-500. Позиция

SLC-500 Модульный контроллер Конструкция

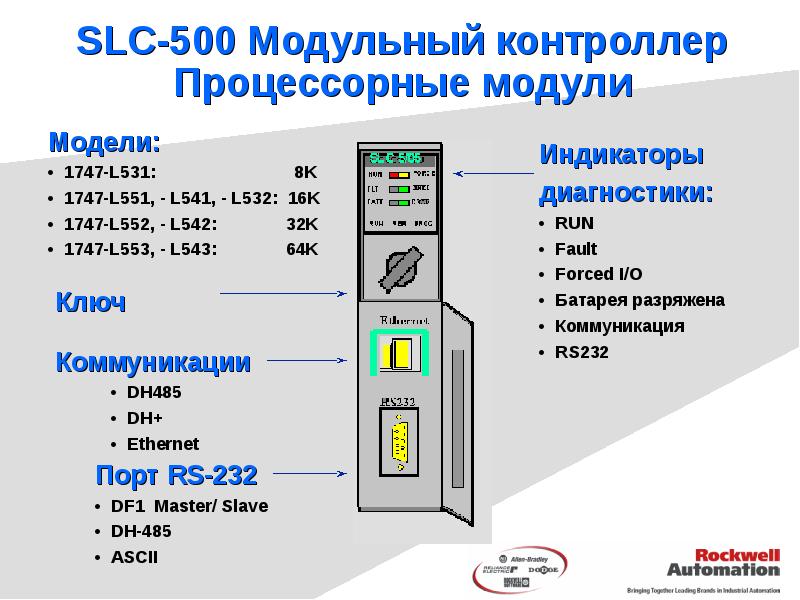

SLC-500 Модульный контроллер Процессорные модули

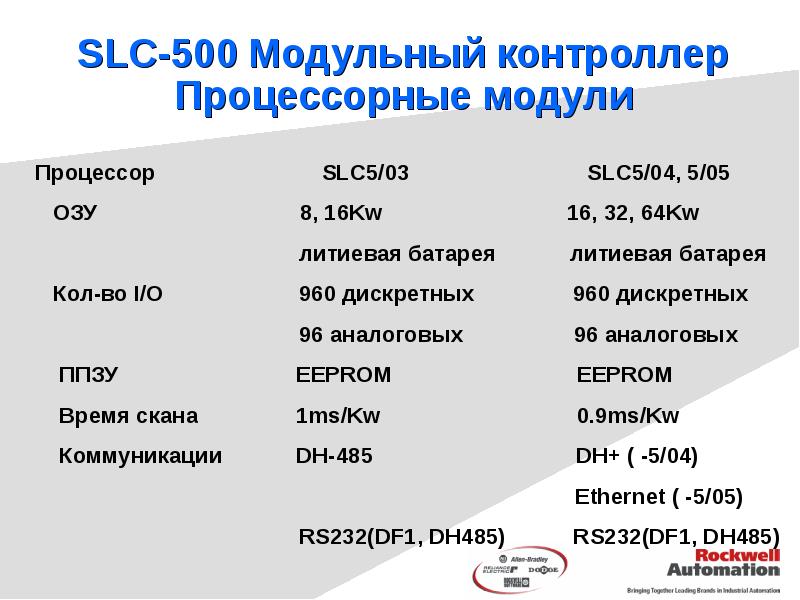

SLC-500 Модульный контроллер Процессорные модули

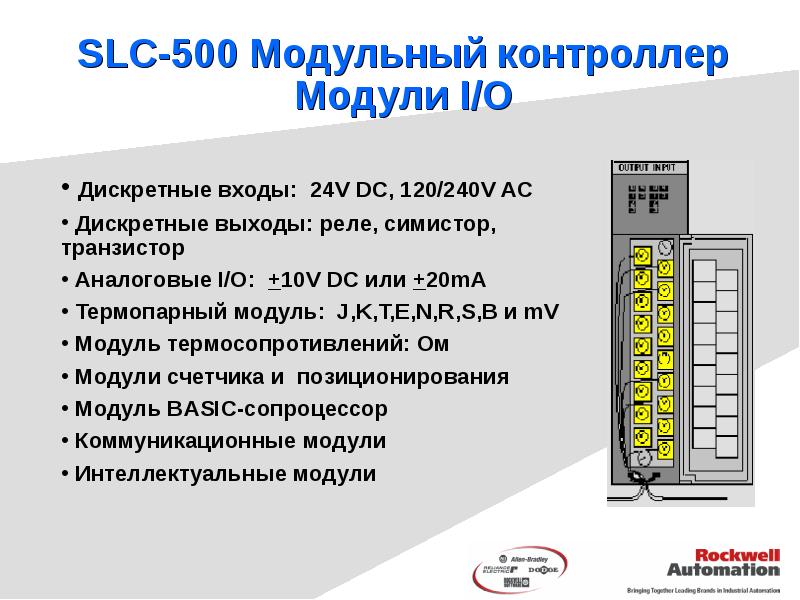

SLC-500 Модульный контроллер Mодули I/O

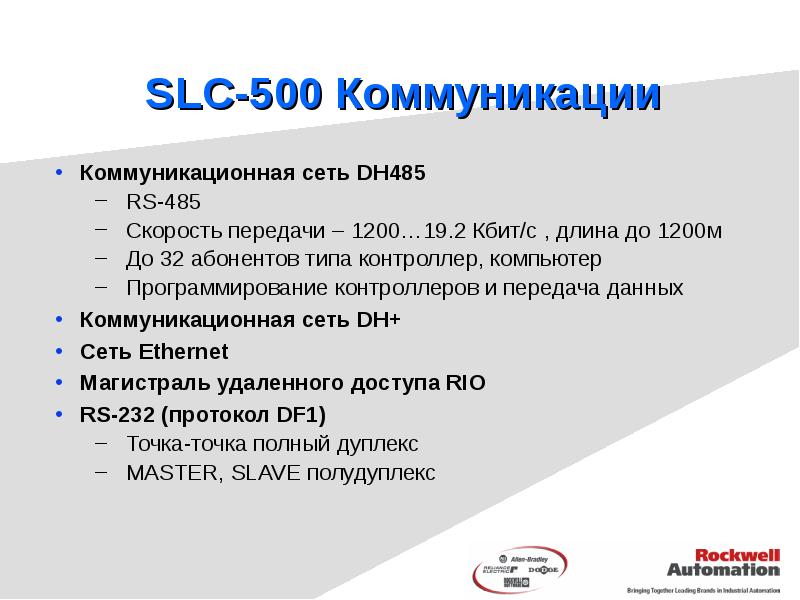

SLC-500 Коммуникации Коммуникационная сеть DH485 RS-485 Скорость передачи – 1200…19.2 Кбит/с , длина до 1200м До 32 абонентов типа контроллер, компьютер Программирование контроллеров и передача данных Коммуникационная сеть DH+ Сеть Ethernet Магистраль удаленного доступа RIO RS-232 (протокол DF1) Точка-точка полный дуплекс MASTER, SLAVE полудуплекс

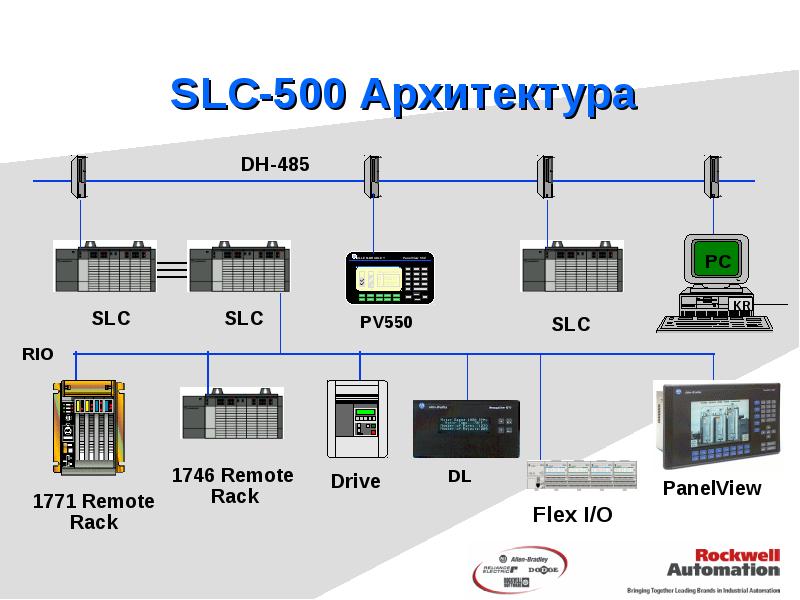

SLC-500 Архитектура

Семейство PLC-5

PLC5. Позиция

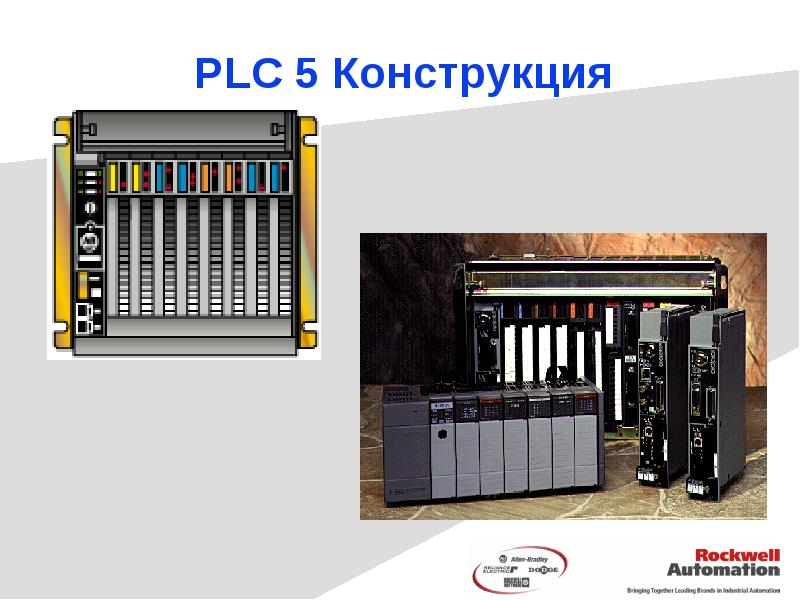

PLC 5 Конструкция

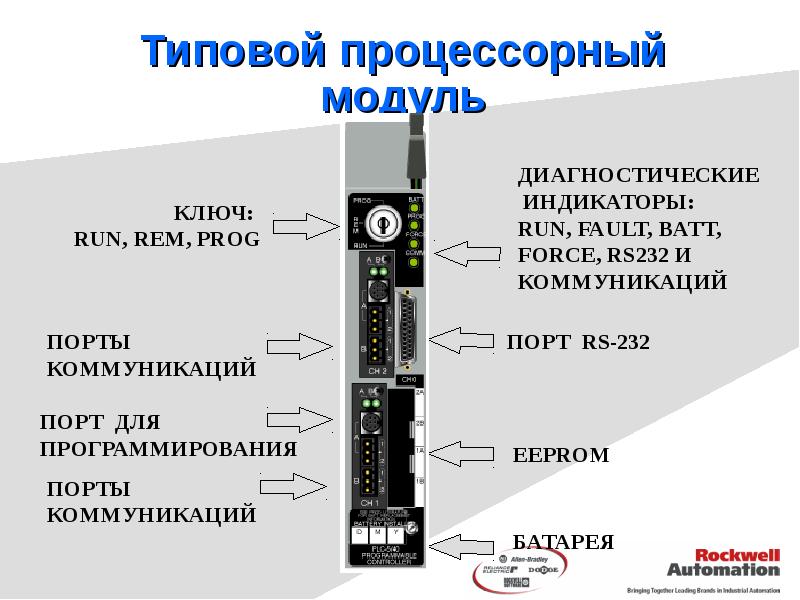

Типовой процессорный модуль

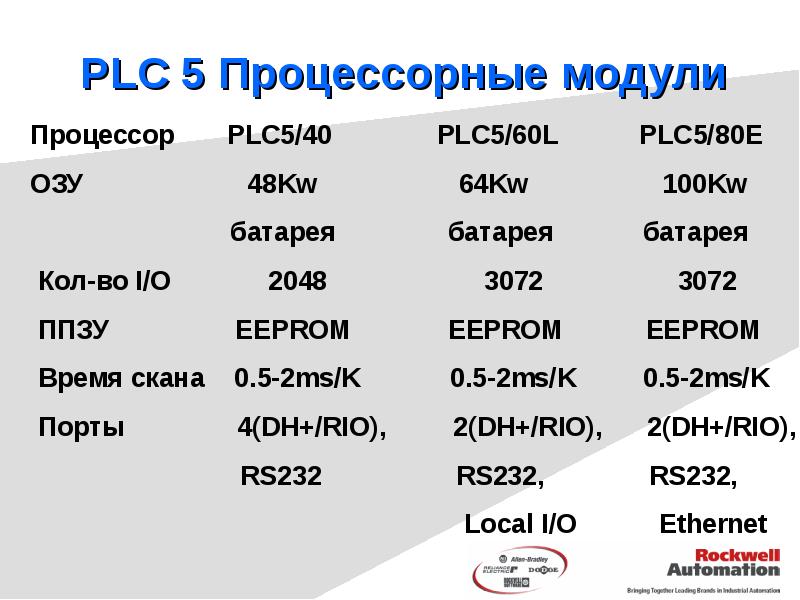

PLC 5 Процессорные модули

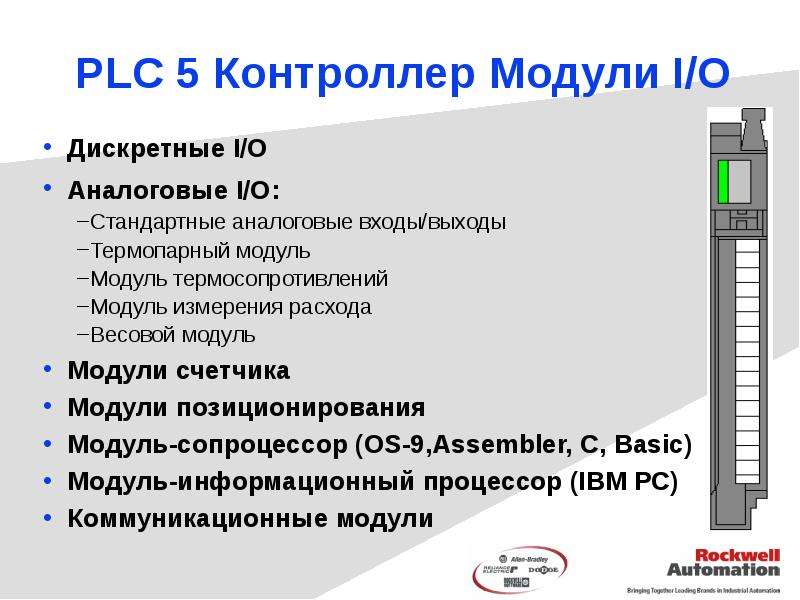

PLC 5 Контроллер Mодули I/O Дискретные I/O Аналоговые I/O: Стандартные аналоговые входы/выходы Термопарный модуль Модуль термосопротивлений Модуль измерения расхода Весовой модуль Модули счетчика Модули позиционирования Модуль-cопроцессор (OS-9,Assembler, C, Basic) Модуль-информационный процессор (IBM PC) Коммуникационные модули

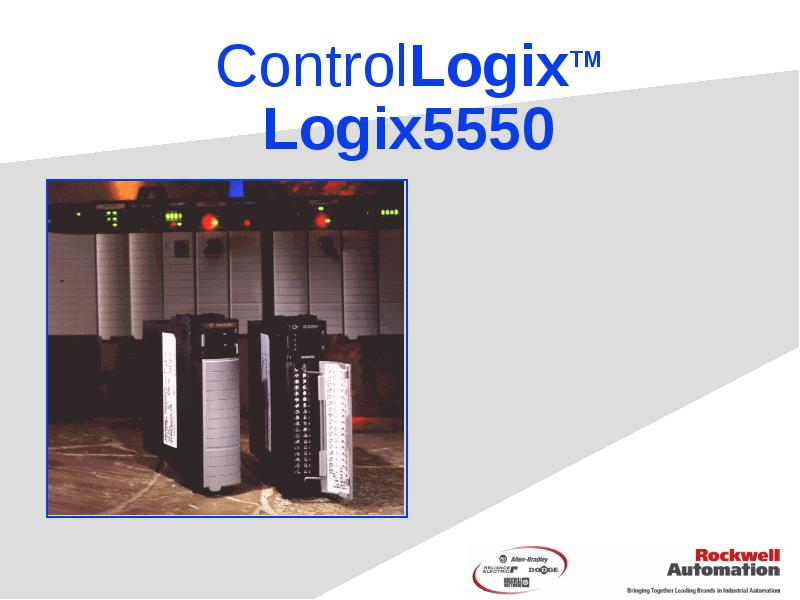

ControlLogixTM Logix5550

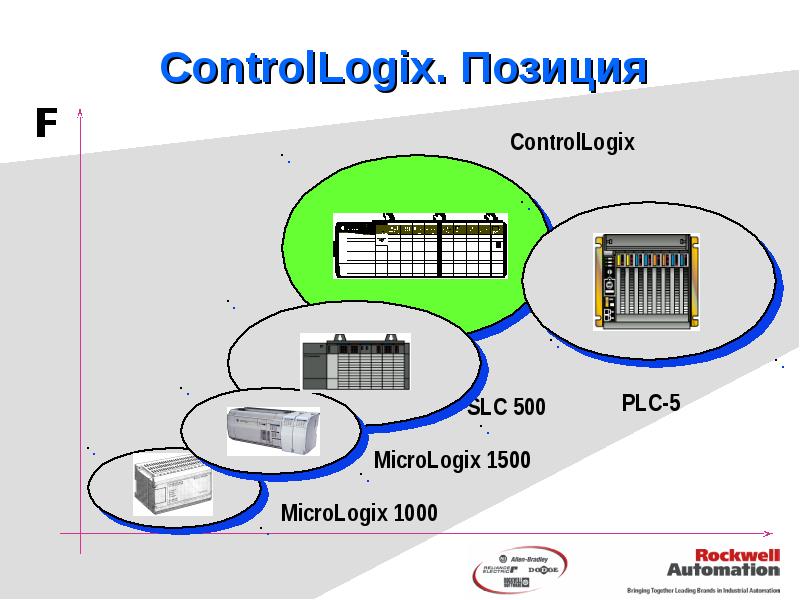

ControlLogix. Позиция

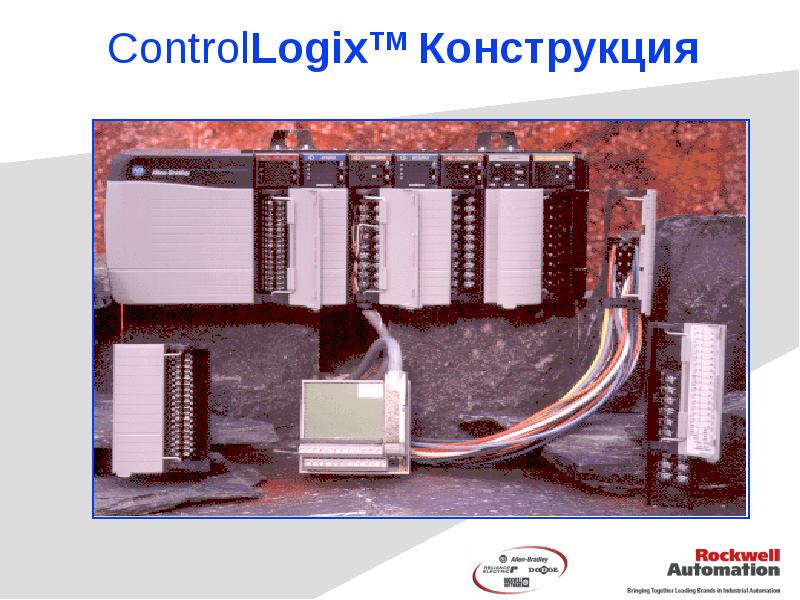

ControlLogixTM Конструкция

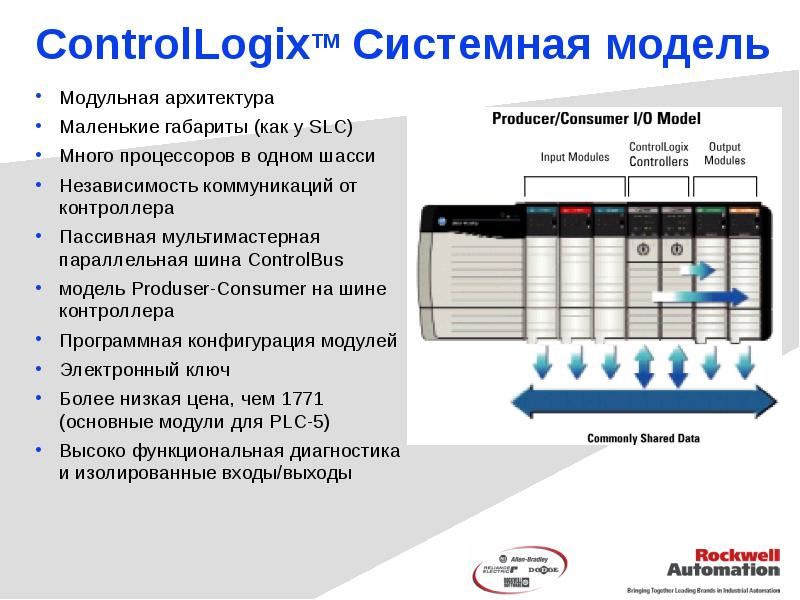

ControlLogixTM Системная модель Модульная архитектура Маленькие габариты (как у SLC) Много процессоров в одном шасси Независимость коммуникаций от контроллера Пассивная мультимастерная параллельная шина ControlBus модель Produser-Consumer на шине контроллера Программная конфигурация модулей Электронный ключ Более низкая цена, чем 1771 (основные модули для PLC-5) Высоко функциональная диагностика и изолированные входы/выходы

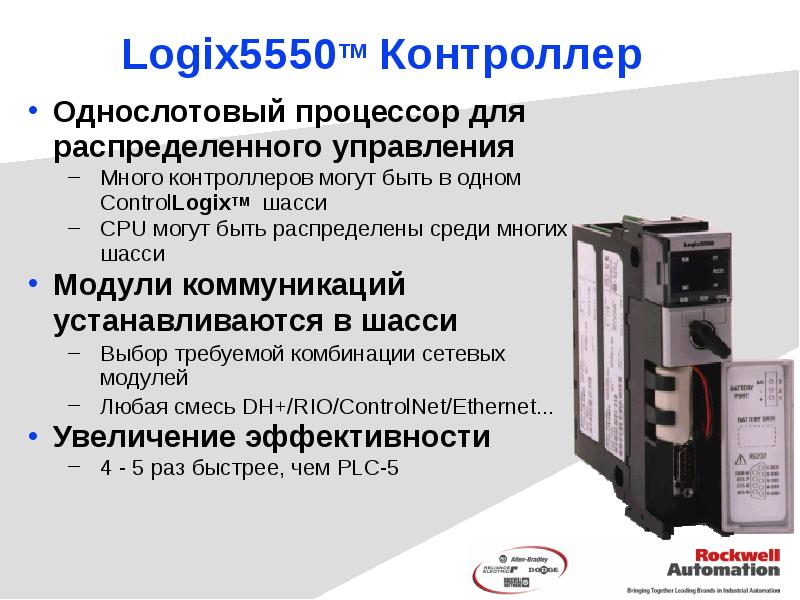

Logix5550TM Контроллер Однослотовый процессор для распределенного управления Много контроллеров могут быть в одном ControlLogixTM шасси CPU могут быть распределены среди многих шасси Модули коммуникаций устанавливаются в шасси Выбор требуемой комбинации сетевых модулей Любая смесь DH+/RIO/ControlNet/Ethernet... Увеличение эффективности 4 - 5 раз быстрее, чем PLC-5

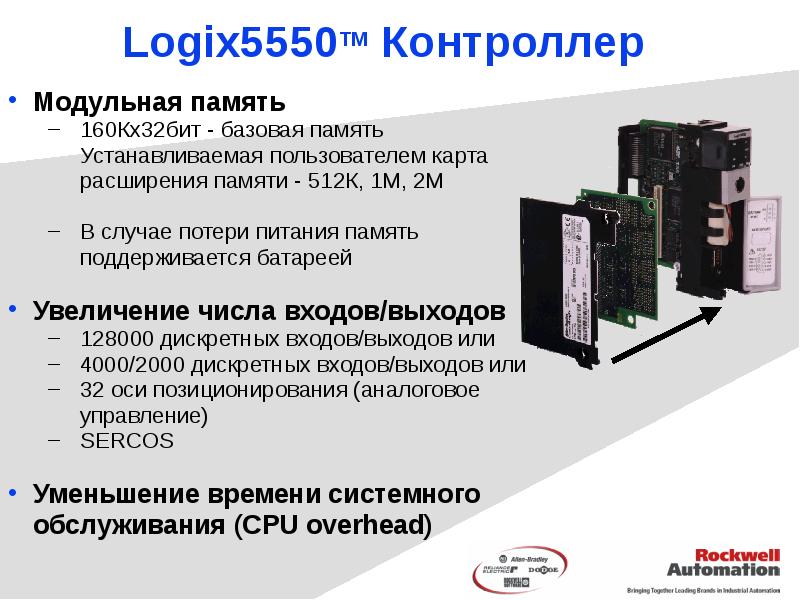

Logix5550TM Контроллер Модульная память 160Кx32бит - базовая память Устанавливаемая пользователем карта расширения памяти - 512К, 1M, 2M В случае потери питания память поддерживается батареей Увеличение числа входов/выходов 128000 дискретных входов/выходов или 4000/2000 дискретных входов/выходов или 32 оси позиционирования (аналоговое управление) SERCOS Уменьшение времени системного обслуживания (CPU overhead)

Общие свойства модулей Вх/Вых RIUP - перемещение любых модулей под напряжением Модули Вх/Вых Дискретные: высоко функциональные, изолированные, стандартные. Диагностика дискретных модулей обеспечивает определение обрыва, короткого замыкания. Аналоговые: высоко функциональные, изолированные, стандартные 16 бит разрешение Все модули конфигурируются программно (Plug - n - Play)

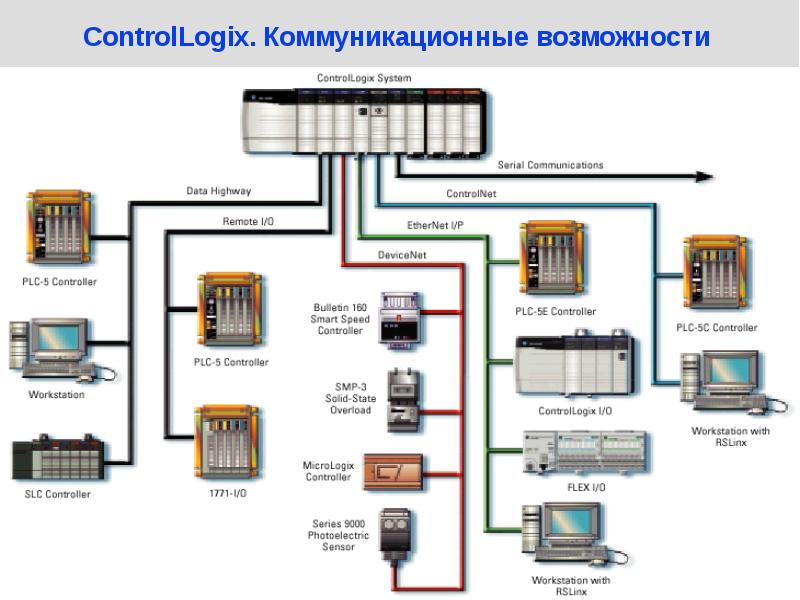

ControlLogix. Коммуникационные возможности

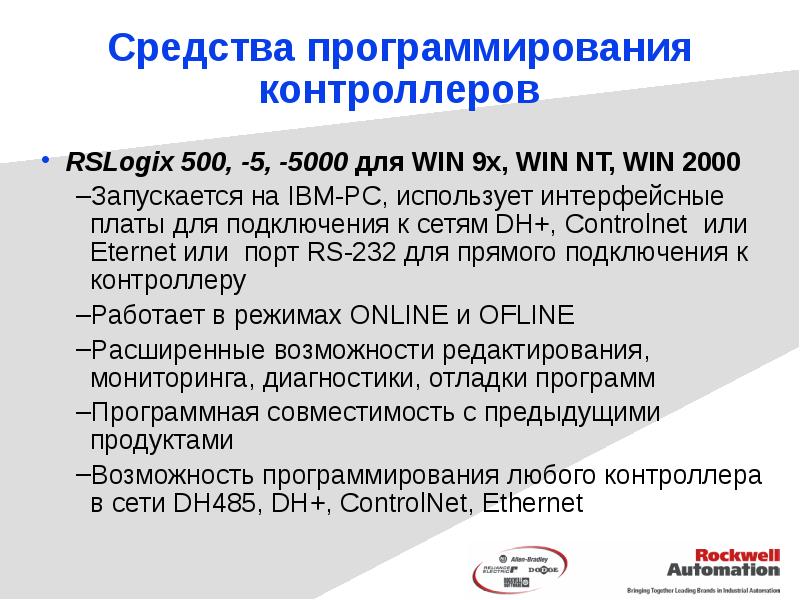

Средства программирования контроллеров RSLogix 500, -5, -5000 для WIN 9x, WIN NT, WIN 2000 Запускается на IBM-PC, использует интерфейсные платы для подключения к сетям DH+, Controlnet или Еternet или порт RS-232 для прямого подключения к контроллеру Работает в режимах ONLINE и OFLINE Pасширенные возможности редактирования, мониторинга, диагностики, отладки программ Программная совместимость с предыдущими продуктами Возможность программирования любого контроллера в сети DH485, DH+, ControlNet, Ethernet

Программирование Набор инструкций Стандартные инструкции релейной логики Инструкции таймеров, счетчиков Математические инструкции Инструкции обработки данных Инструкции сравнения Инструкции управления ходом выполнения программы Инструкции обработки прерываний Инструкции ПИД регуляторов Инструкции передачи данных по сети
