RAID презентация

RAID Алексей Фёдоров, [email protected] 21 октября 2008 г, ЦПСМИ СПбГУ, 66 ауд. геофака

Названия HDD (Hard Disk Drive) Жёсткий Диск Винчестер Хард Винт Винч Веник ХэДэДэ

Крупнейшие производители Seagate Samsung Western Digital Hitachi (ранее – подразделение IBM) Fujitsu Toshiba

Физические характеристики Интерфейс: ATA или Serial ATA. Реже SCSI. Размер («форм-фактор»): 3.5”, 2.5”, 1.8” Скорость вращения шпинделя (RPM): 4200, 5400, 7200, 10000, 15000

Характеристики Ёмкость: от 80 Гб до 1500 Гб Время произвольного доступа: от 3 до 10 миллисекунд Скорость передачи данных: От 50 до 100 Мб/сек

Почём фунт лиха? Для десктопов (3.5”): От 1000 руб (80 Гб) до 8000 руб (1500 Гб) 7200 RPM – в районе 10 руб за Гб Для ноутбуков (2,5“): От 1500 руб (60 Гб) до 6000 руб (500 Гб) 5400 RPM – в районе 10 руб за Гб 7200 RPM – в районе 15 руб за Гб

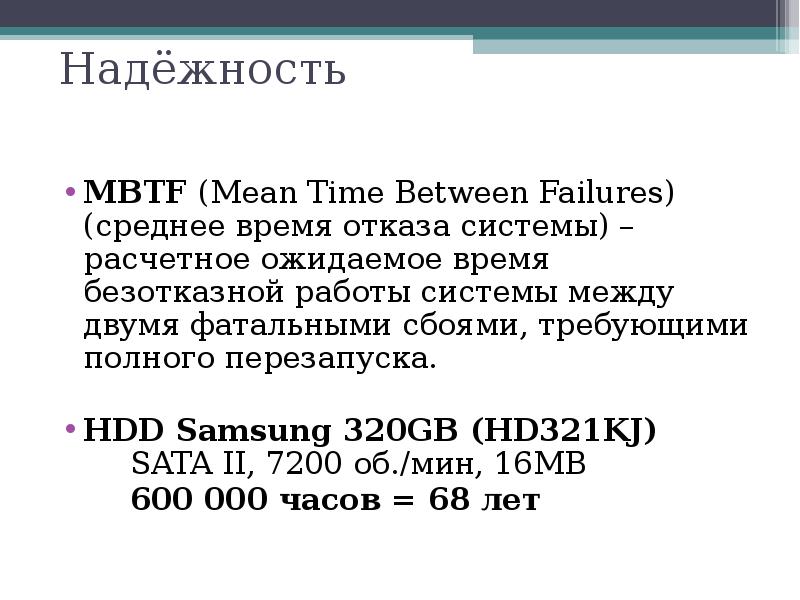

Надёжность MBTF (Mean Time Between Failures) (среднее время отказа системы) – расчетное ожидаемое время безотказной работы системы между двумя фатальными сбоями, требующими полного перезапуска. HDD Samsung 320GB (HD321KJ) SATA II, 7200 об./мин, 16MB 600 000 часов = 68 лет

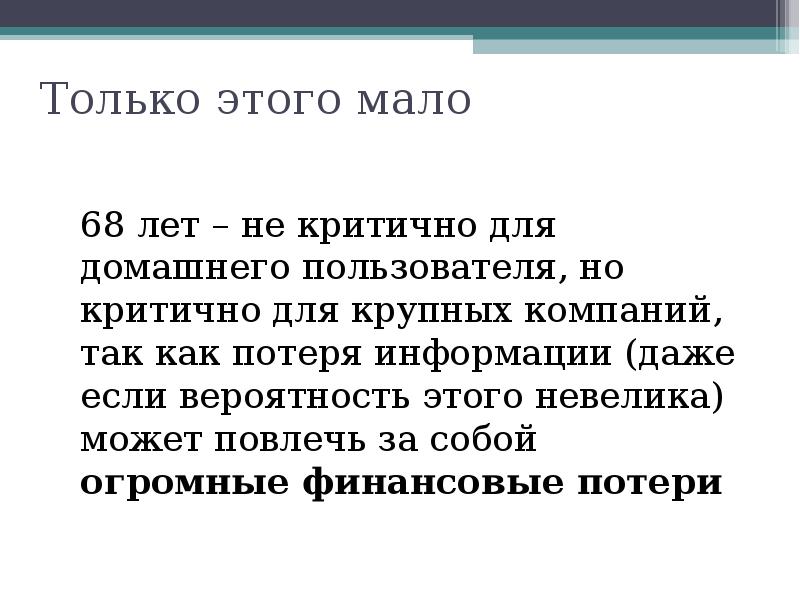

Только этого мало 68 лет – не критично для домашнего пользователя, но критично для крупных компаний, так как потеря информации (даже если вероятность этого невелика) может повлечь за собой огромные финансовые потери

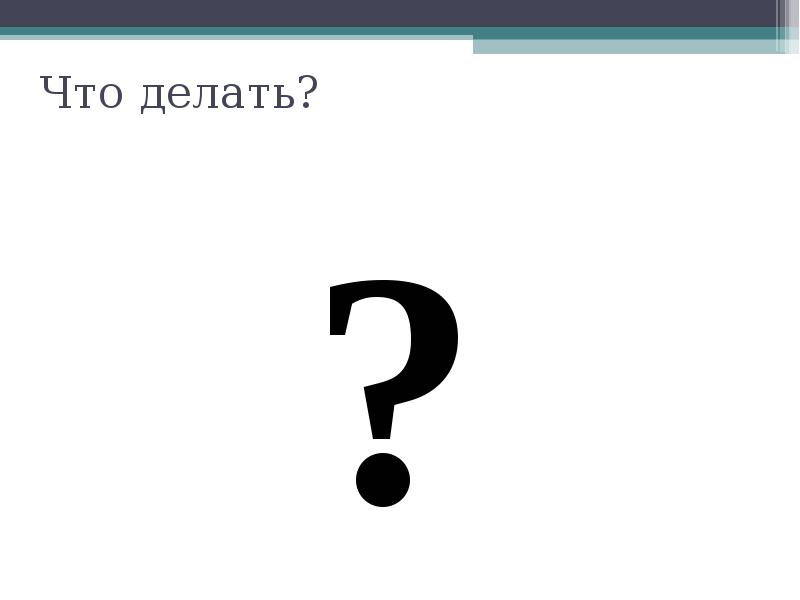

Что делать? ?

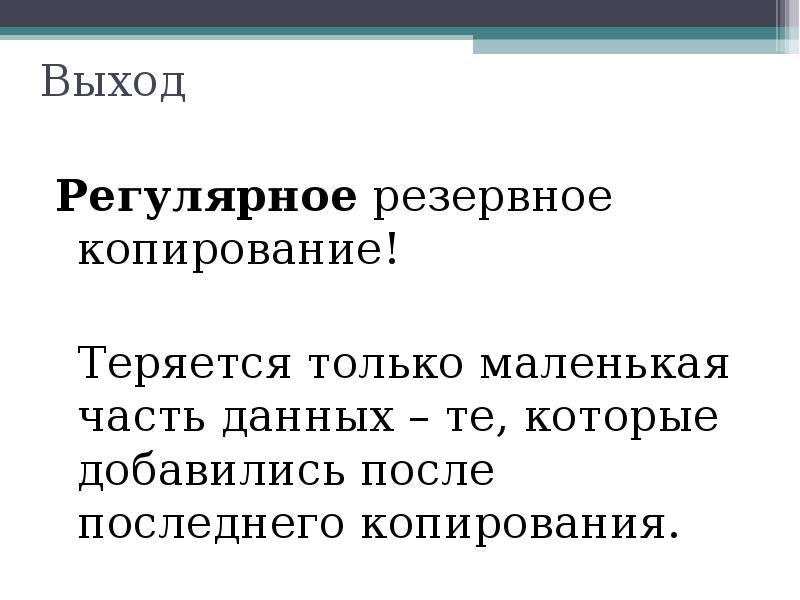

Выход Регулярное резервное копирование! Теряется только маленькая часть данных – те, которые добавились после последнего копирования.

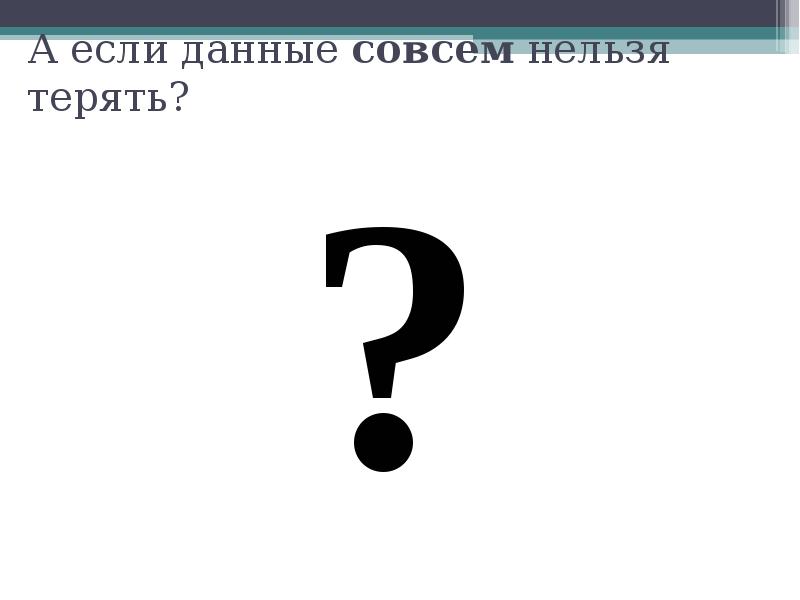

А если данные совсем нельзя терять? ?

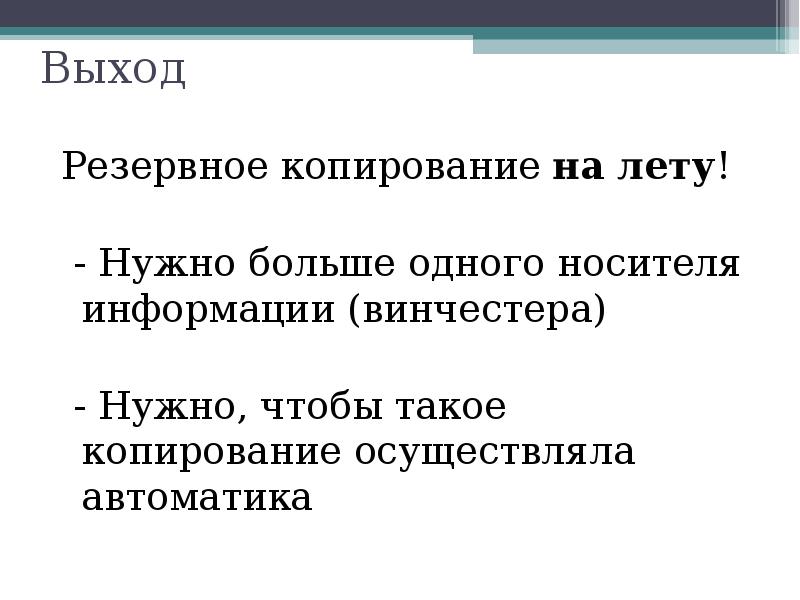

Выход Резервное копирование на лету! - Нужно больше одного носителя информации (винчестера) - Нужно, чтобы такое копирование осуществляла автоматика

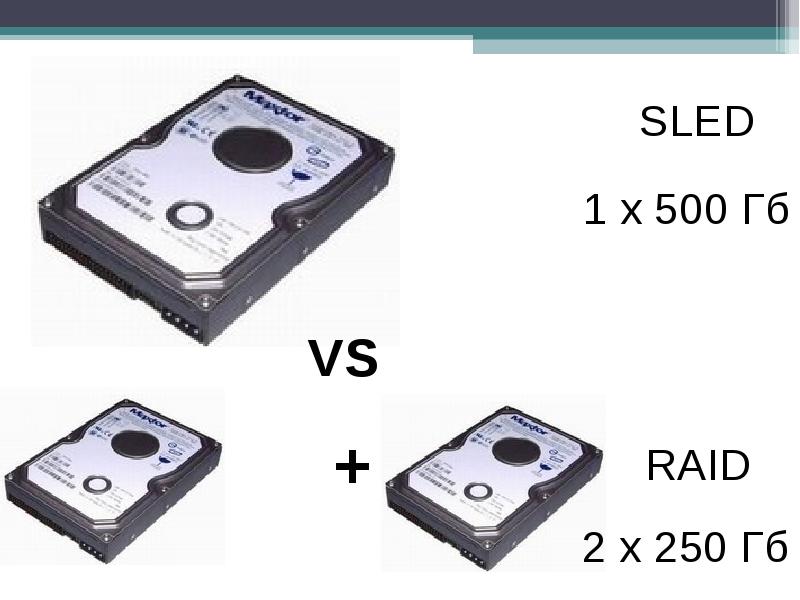

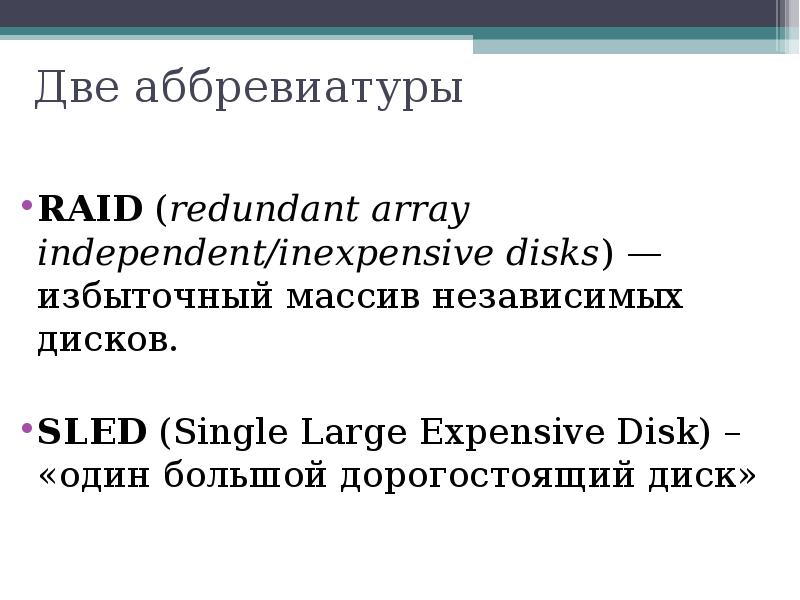

Две аббревиатуры RAID (redundant array independent/inexpensive disks) — избыточный массив независимых дисков. SLED (Single Large Expensive Disk) – «один большой дорогостоящий диск»

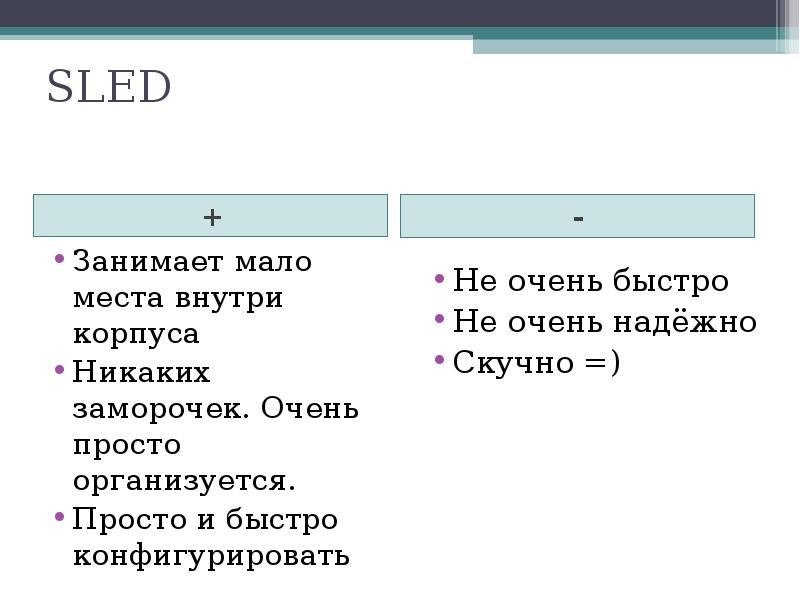

SLED +

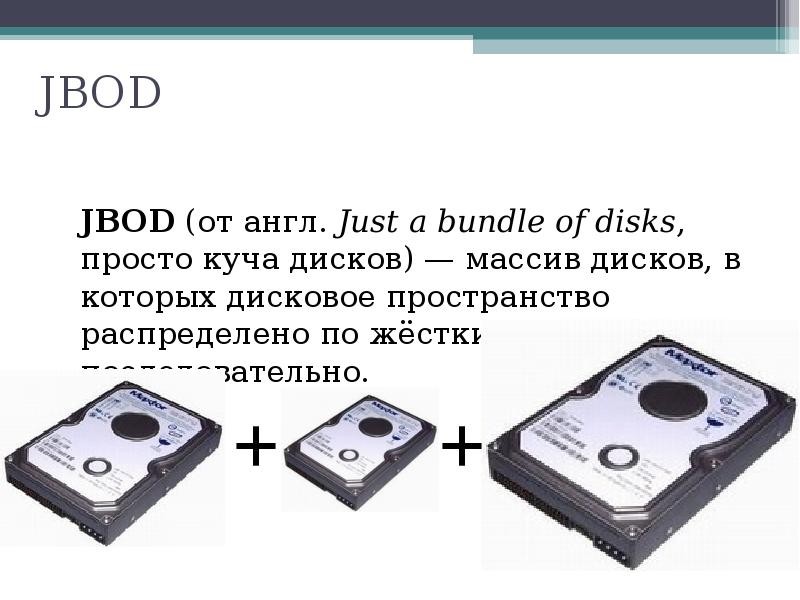

JBOD JBOD (от англ. Just a bundle of disks, просто куча дисков) — массив дисков, в которых дисковое пространство распределено по жёстким дискам последовательно.

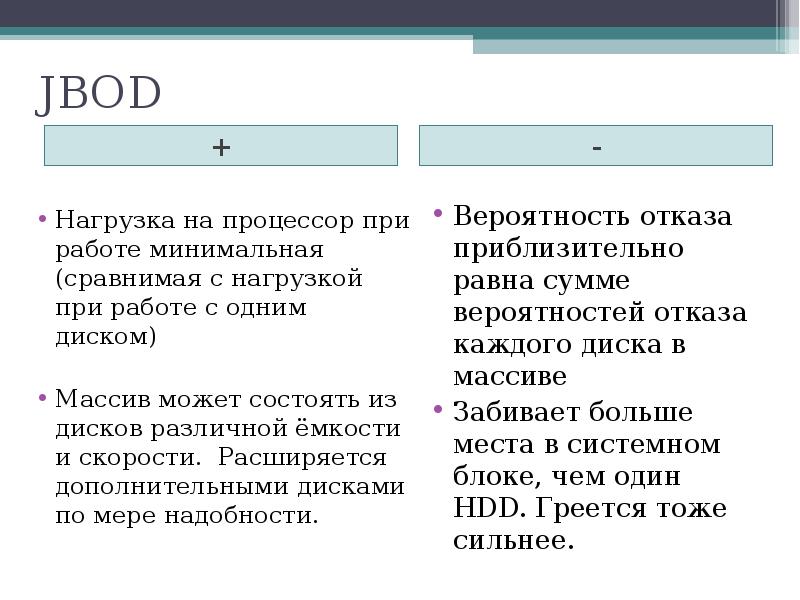

JBOD +

RAID 0 RAID 0 («Striping» - чередование) — дисковый массив из двух или более жёстких дисков с отсутствием избыточности. Информация разбивается на блоки данных (Ai) и записывается на оба/несколько дисков одновременно.

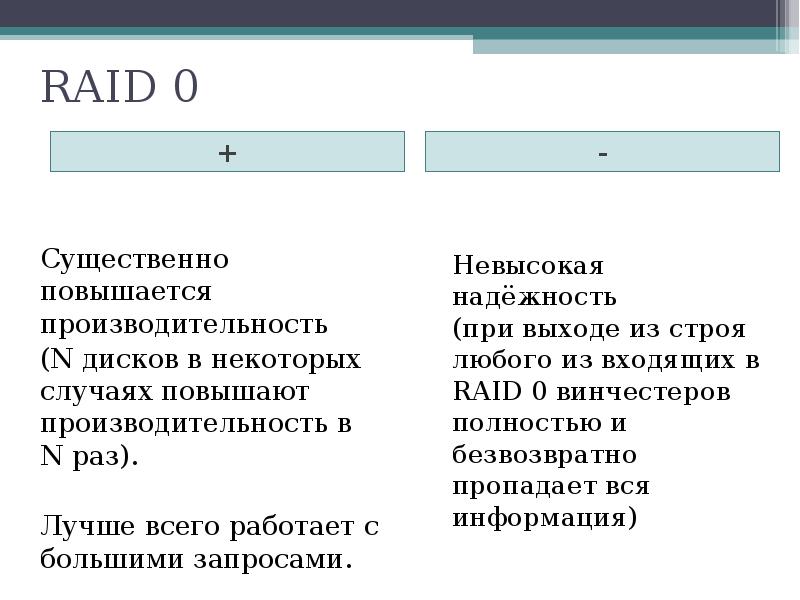

RAID 0 +

RAID 1 RAID 1 (Mirroring — «зеркалирование») – способ организации RAID-массива, при котором одна и та же информация копируется сразу на все диски массива.

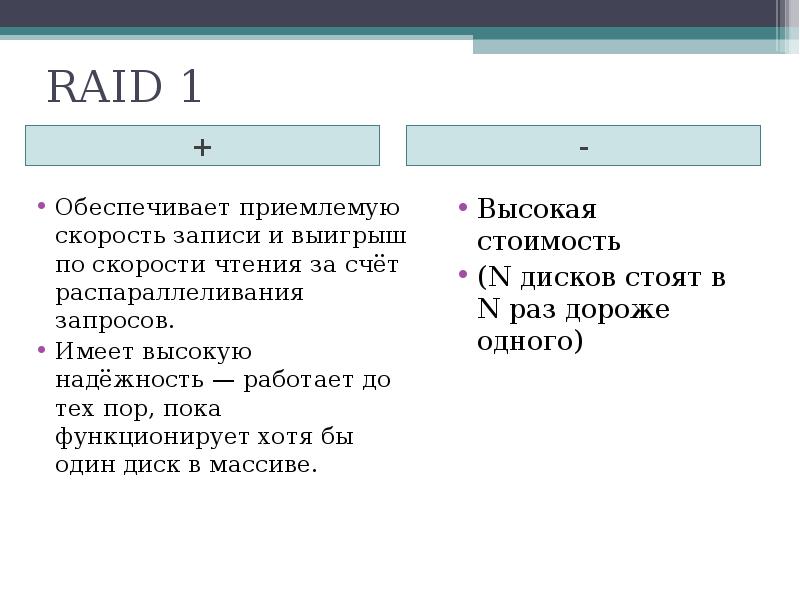

RAID 1 +

RAID 3 RAID 3 – это RAID 0 с дополнительным диском, содержащим биты чётности (проверяется булево сложение) .

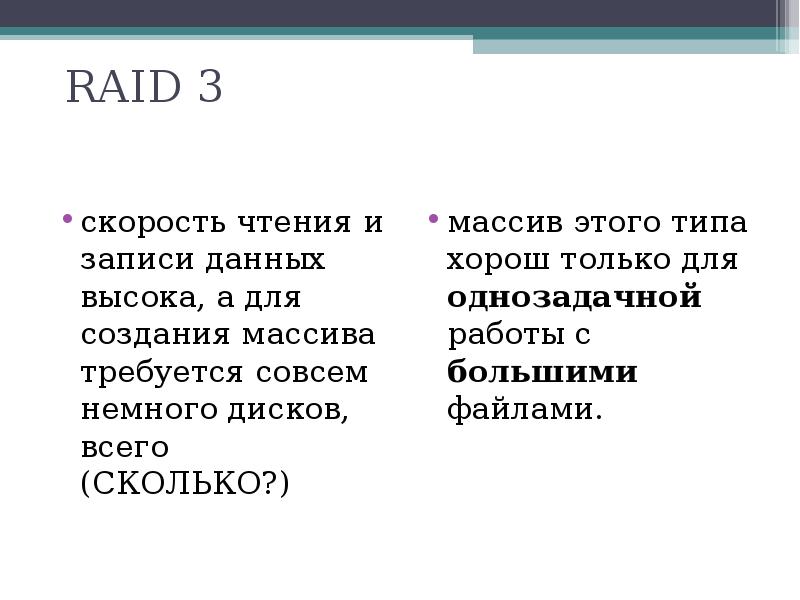

RAID 3 скорость чтения и записи данных высока, а для создания массива требуется совсем немного дисков, всего (СКОЛЬКО?)

RAID 5 похож на RAID 3 Блоки данных и контрольные суммы циклически записываются на все диски массива отсутствует выделенный диск для хранения информации о четности нет асимметричности в конфигурации дисков

RAID 6 – двойная надёжность

RAID 10 Диски объединяются парами в «зеркала» (RAID 1), а затем все эти зеркальные пары в свою очередь объединяются в общий массив с чередованием (RAID 0). В RAID 10 можно объединить только четное количество дисков (минимум – 4). От «зеркала» наследуется надежность, от «чередования» – производительность как на чтение, так и на запись.

Комбинированные уровни RAID Помимо описанных уровней, существуют комбинированные уровни RAID 3+0, RAID 5+0, RAID 1+5, которые различные производители интерпретируют каждый по-своему. RAID 1+0 = RAID 10 RAID 5+0 — это чередование томов 5-го уровня. RAID 1+5 — зеркалирование массивов RAID 5 etc.

Matrix RAID Matrix RAID — это технология, позволяющая, используя лишь 2 диска, организовать одновременно 1 или более массивов RAID 1 и один или более массивов RAID 0.

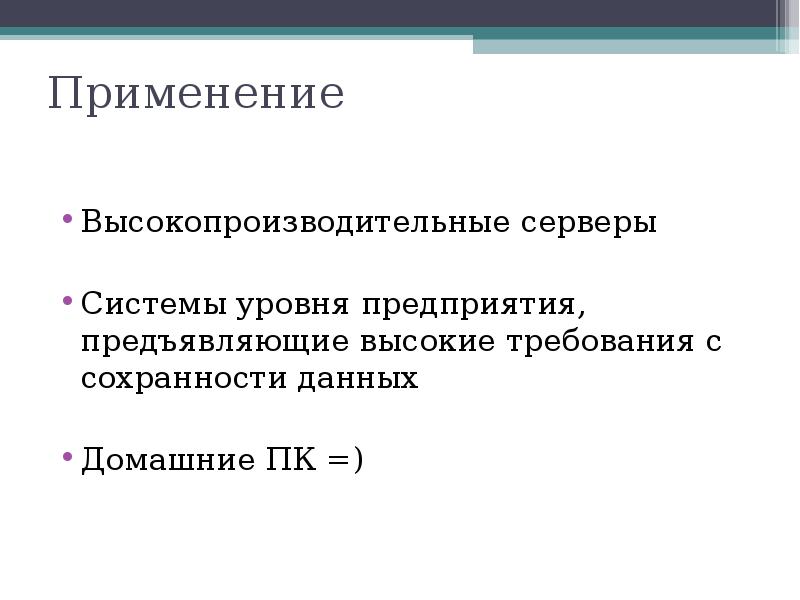

Применение Высокопроизводительные серверы Системы уровня предприятия, предъявляющие высокие требования с сохранности данных Домашние ПК =)

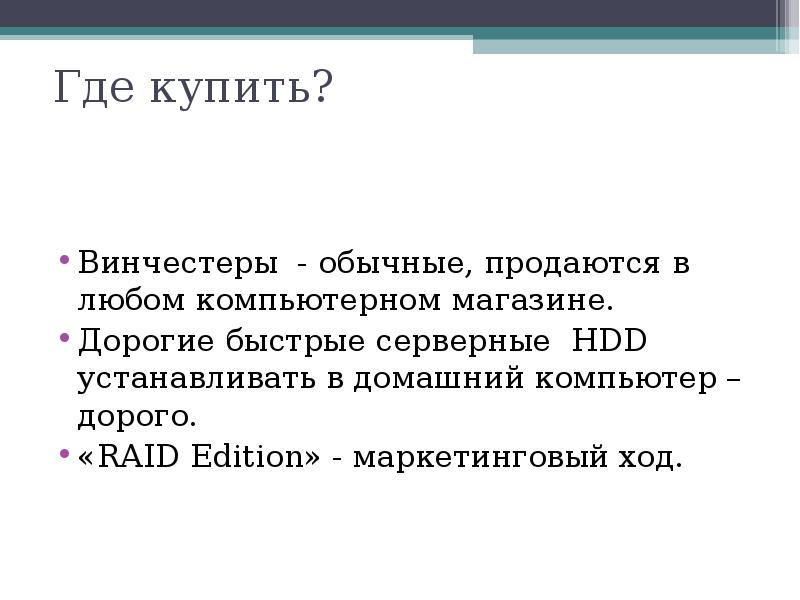

Где купить? Винчестеры - обычные, продаются в любом компьютерном магазине. Дорогие быстрые серверные HDD устанавливать в домашний компьютер – дорого. «RAID Edition» - маркетинговый ход.

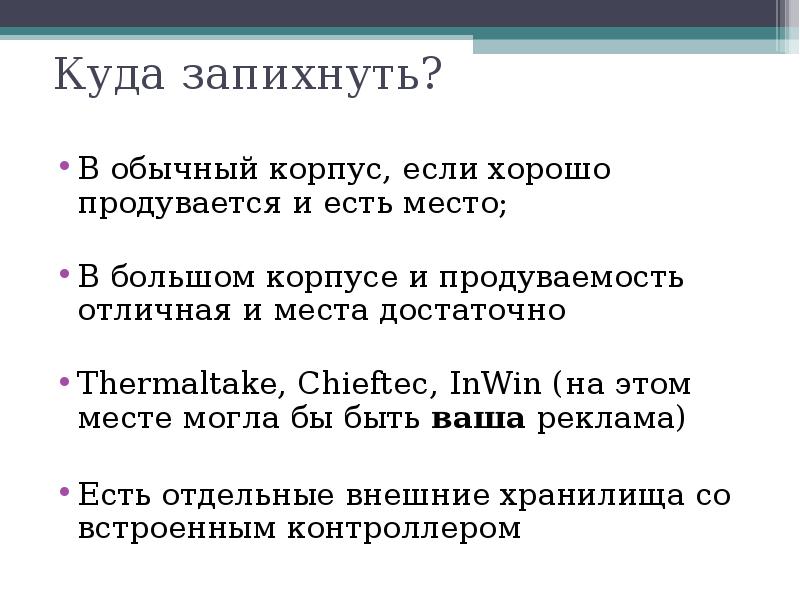

Куда запихнуть? В обычный корпус, если хорошо продувается и есть место; В большом корпусе и продуваемость отличная и места достаточно Thermaltake, Chieftec, InWin (на этом месте могла бы быть ваша реклама) Есть отдельные внешние хранилища со встроенным контроллером

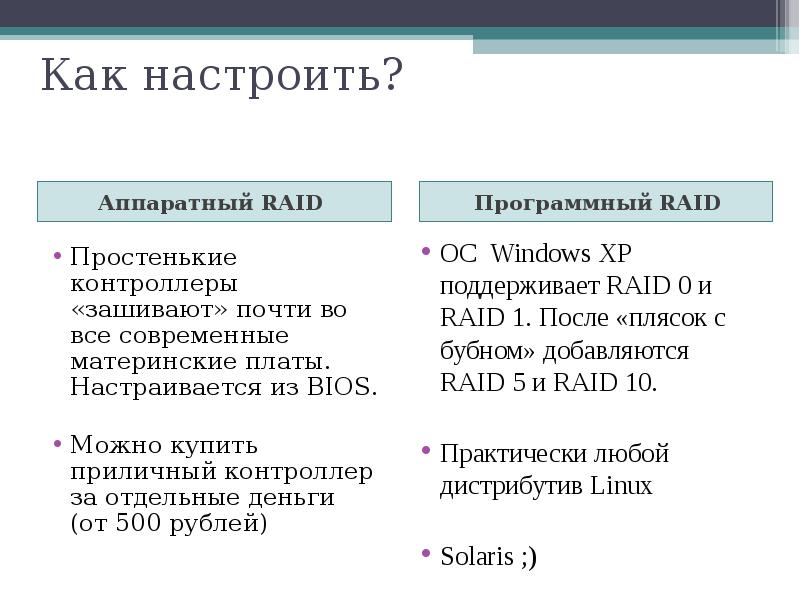

Как настроить? Аппаратный RAID

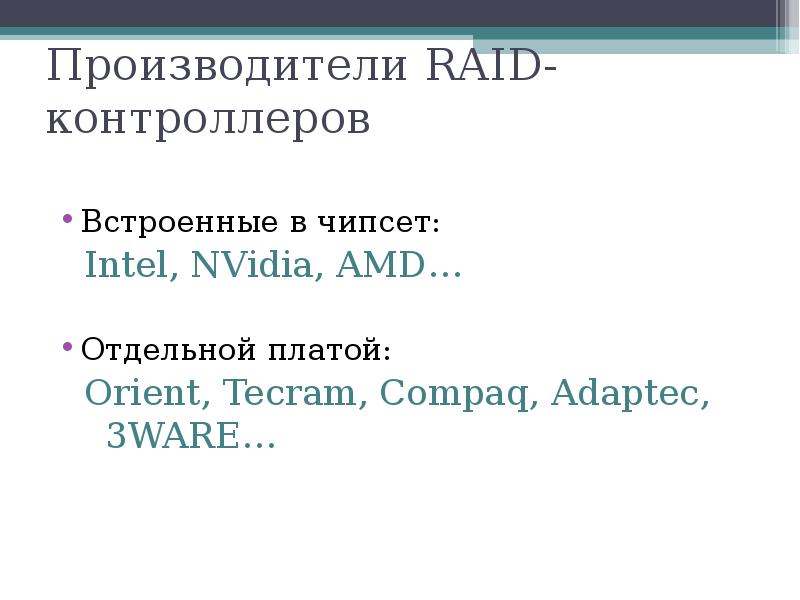

Производители RAID-контроллеров Встроенные в чипсет: Intel, NVidia, AMD… Отдельной платой: Orient, Tecram, Compaq, Adaptec, 3WARE…

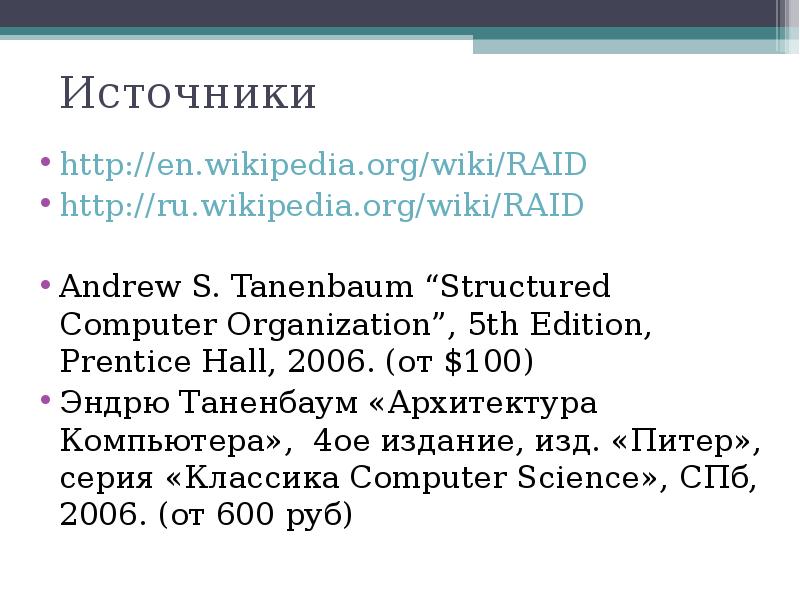

Источники http://en.wikipedia.org/wiki/RAID http://ru.wikipedia.org/wiki/RAID Andrew S. Tanenbaum “Structured Computer Organization”, 5th Edition, Prentice Hall, 2006. (от $100) Эндрю Таненбаум «Архитектура Компьютера», 4ое издание, изд. «Питер», серия «Классика Computer Science», СПб, 2006. (от 600 руб)
