Аэродинамические характеристики самолета

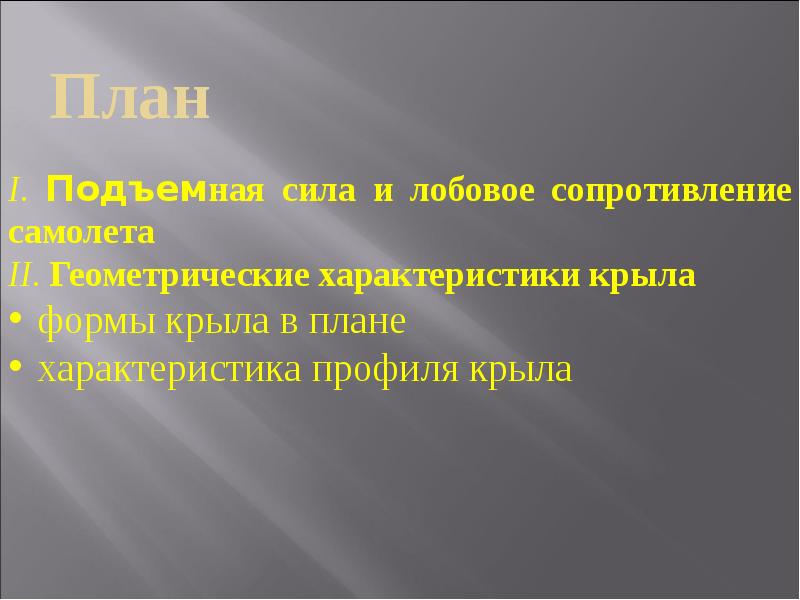

План

Подъемная сила и лобовое сопротивление самолета С точки зрения аэродинамики наиболее выгодным будет такое крыло, которое обладает способностью создавать возможно большею подъемную силу при возможно меньшем лобовом сопротивлении. Для оценки аэродинамического совершенства крыла вводится понятие аэродинамического качества крыла.

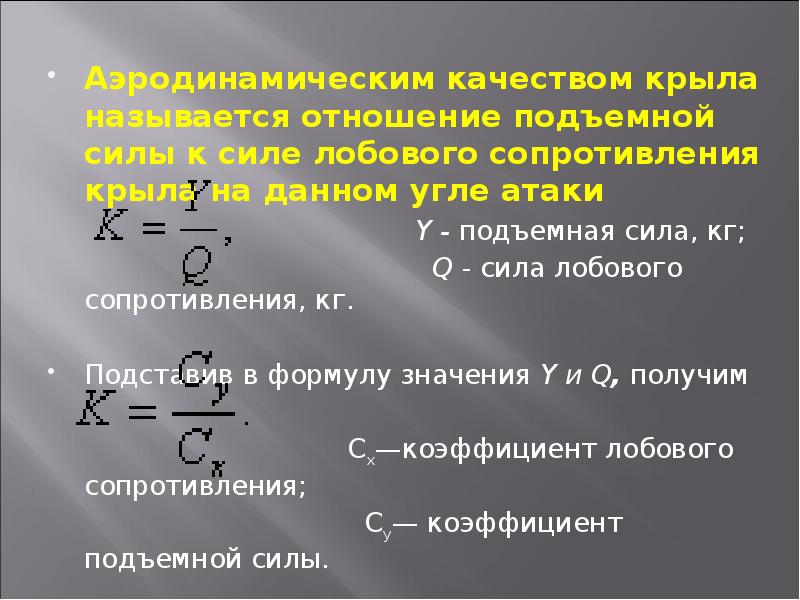

Аэродинамическим качеством крыла называется отношение подъемной силы к силе лобового сопротивления крыла на данном угле атаки Аэродинамическим качеством крыла называется отношение подъемной силы к силе лобового сопротивления крыла на данном угле атаки Y - подъемная сила, кг; Q - сила лобового сопротивления, кг. Подставив в формулу значения Y и Q, получим Сх—коэффициент лобового сопротивления; Су— коэффициент подъемной силы.

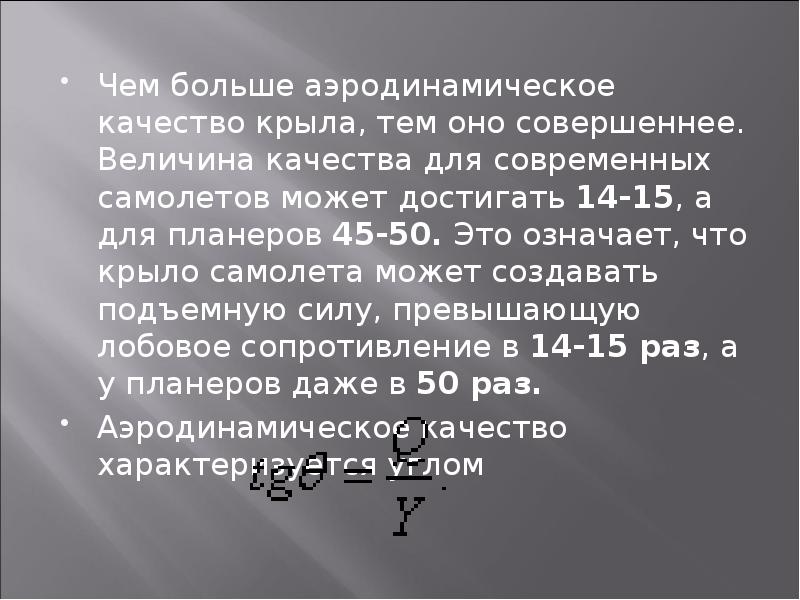

Чем больше аэродинамическое качество крыла, тем оно совершеннее. Величина качества для современных самолетов может достигать 14-15, а для планеров 45-50. Это означает, что крыло самолета может создавать подъемную силу, превышающую лобовое сопротивление в 14-15 раз, а у планеров даже в 50 раз. Чем больше аэродинамическое качество крыла, тем оно совершеннее. Величина качества для современных самолетов может достигать 14-15, а для планеров 45-50. Это означает, что крыло самолета может создавать подъемную силу, превышающую лобовое сопротивление в 14-15 раз, а у планеров даже в 50 раз. Аэродинамическое качество характеризуется углом

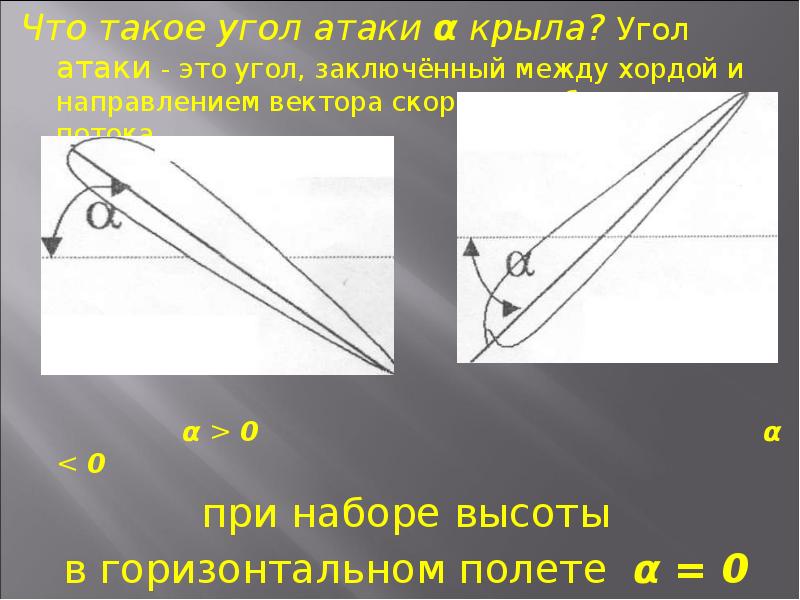

Что такое угол атаки α крыла? Угол атаки - это угол, заключённый между хордой и направлением вектора скорости набегающего потока Что такое угол атаки α крыла? Угол атаки - это угол, заключённый между хордой и направлением вектора скорости набегающего потока         α > 0 α < 0 при наборе высоты в горизонтальном полете α = 0

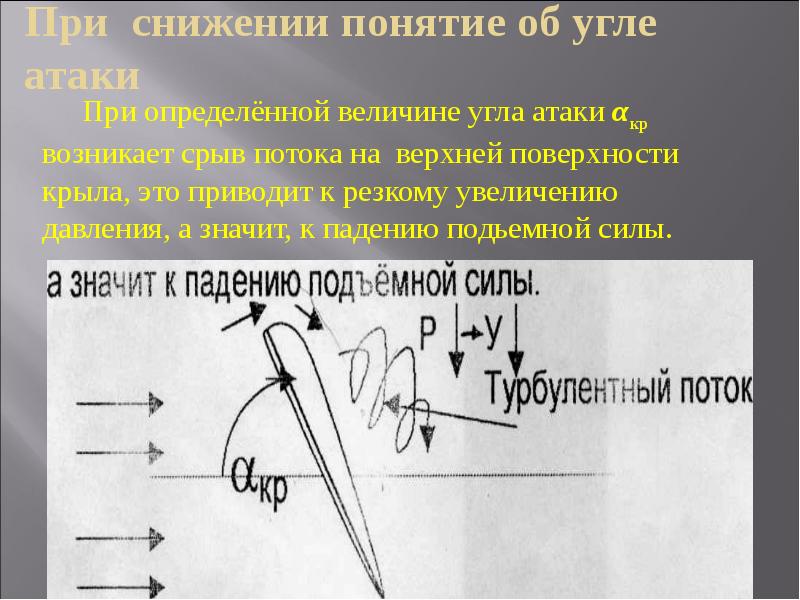

При снижении понятие об угле атаки

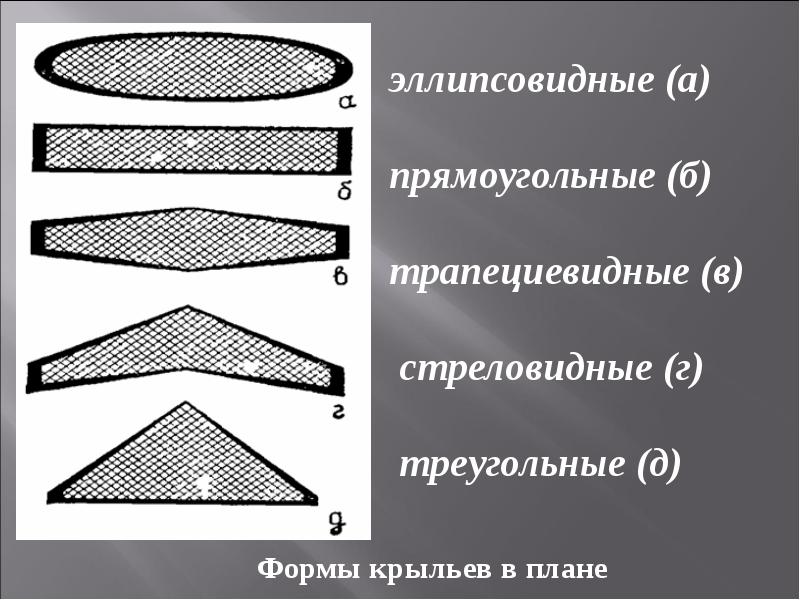

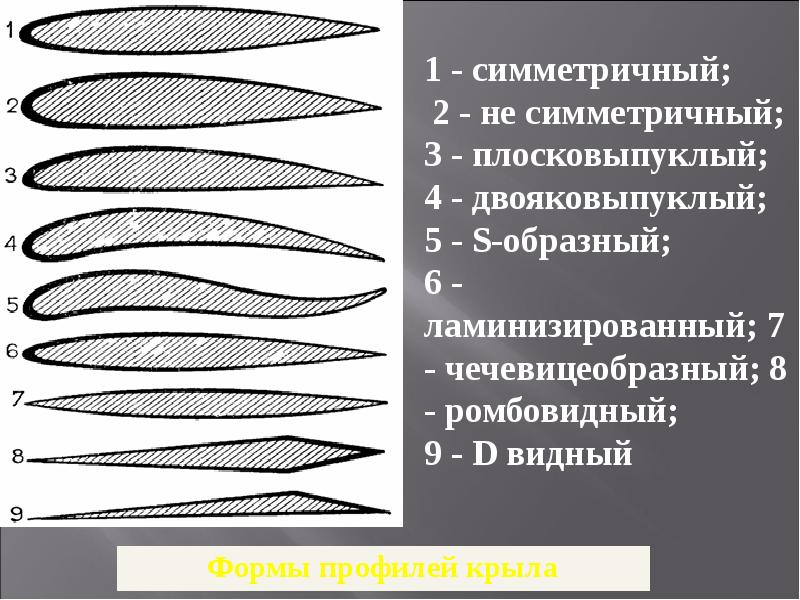

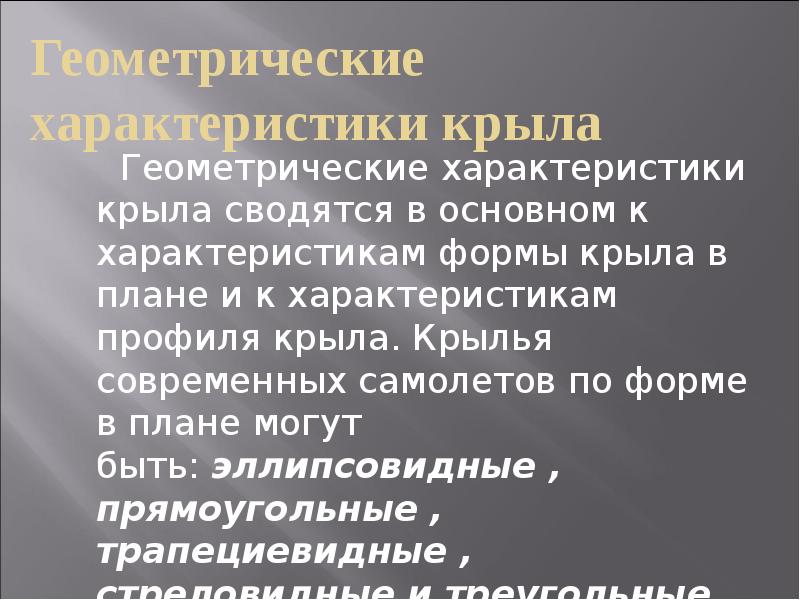

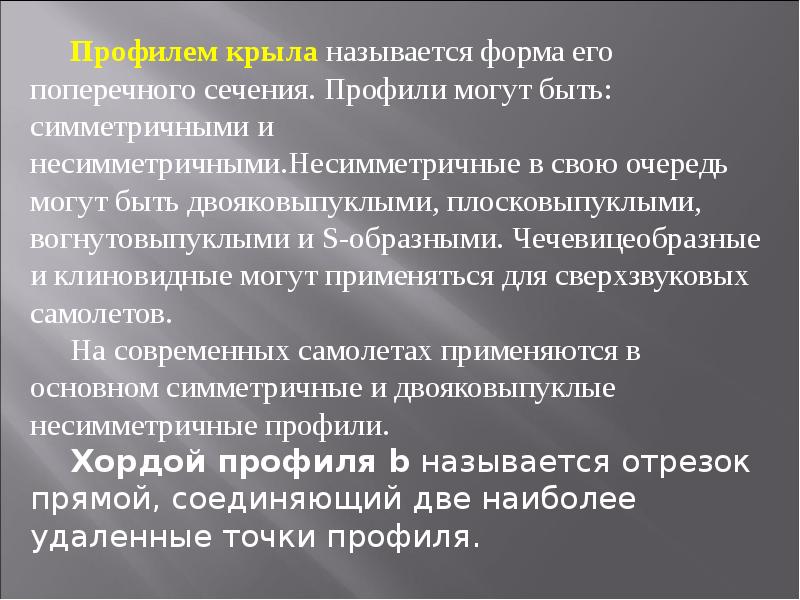

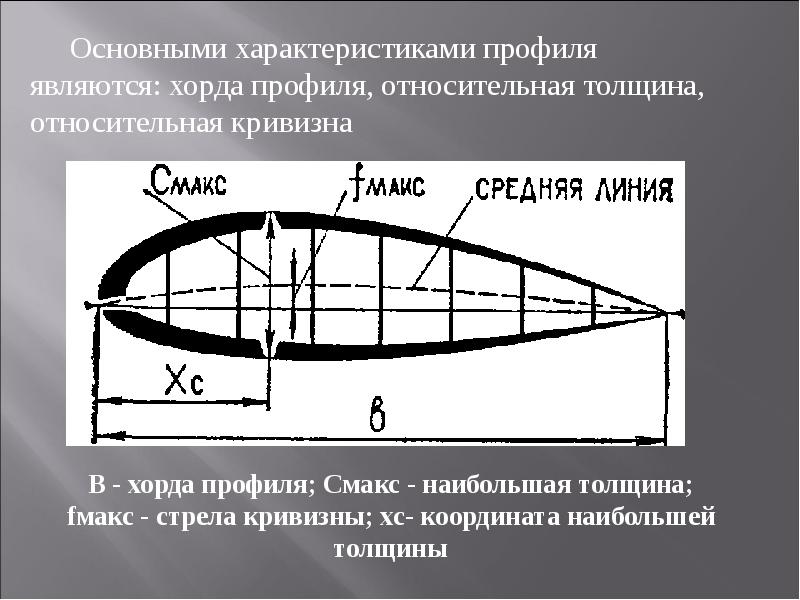

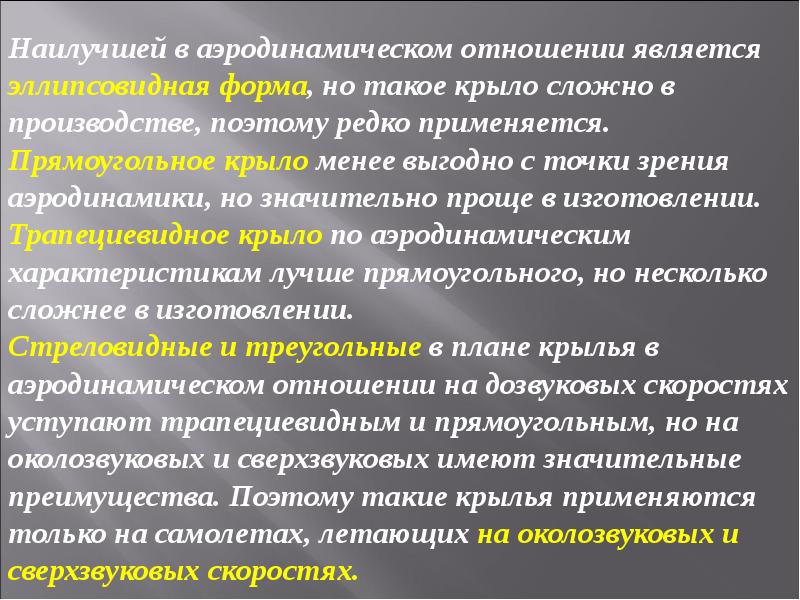

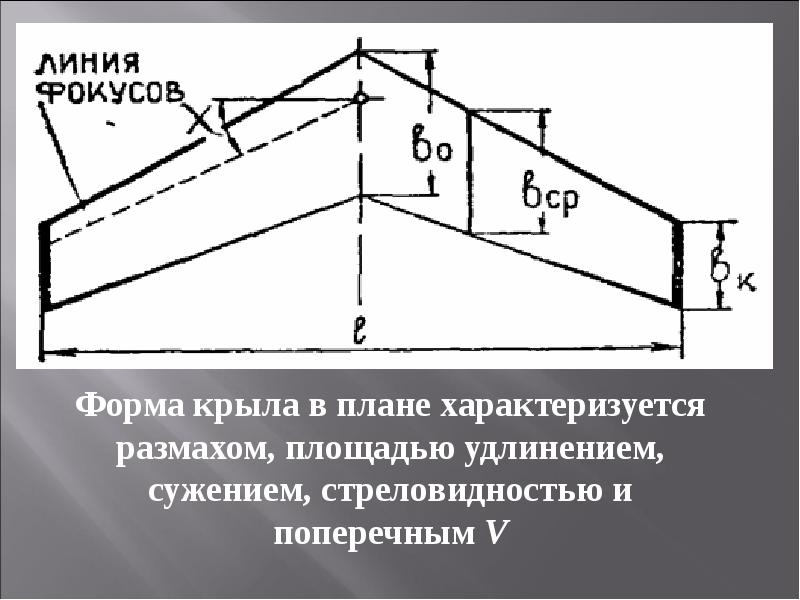

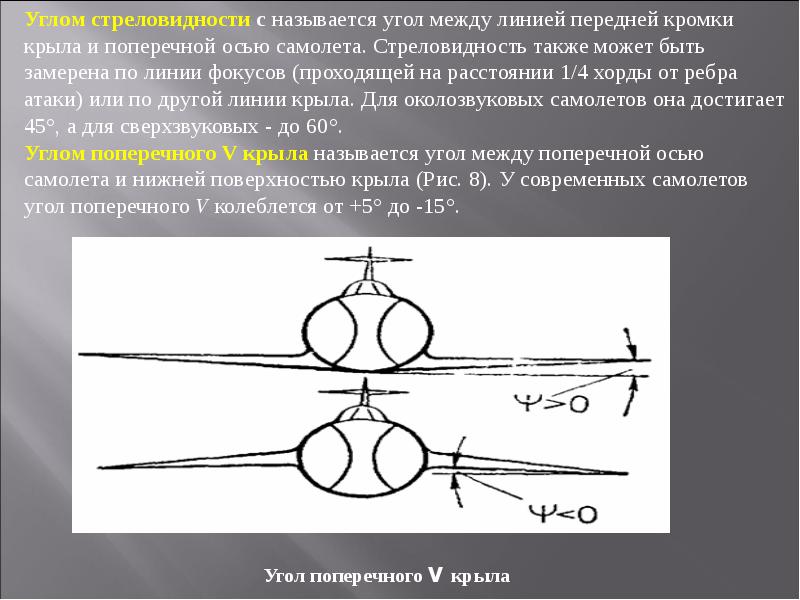

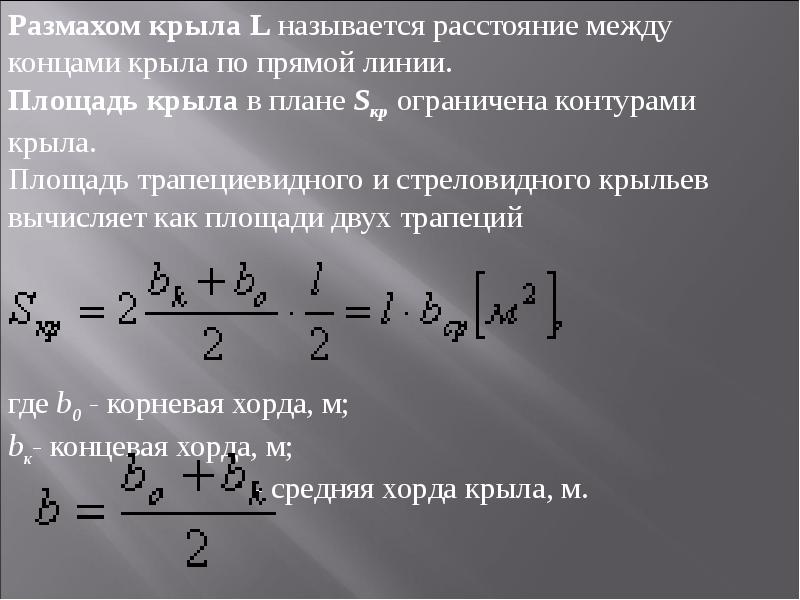

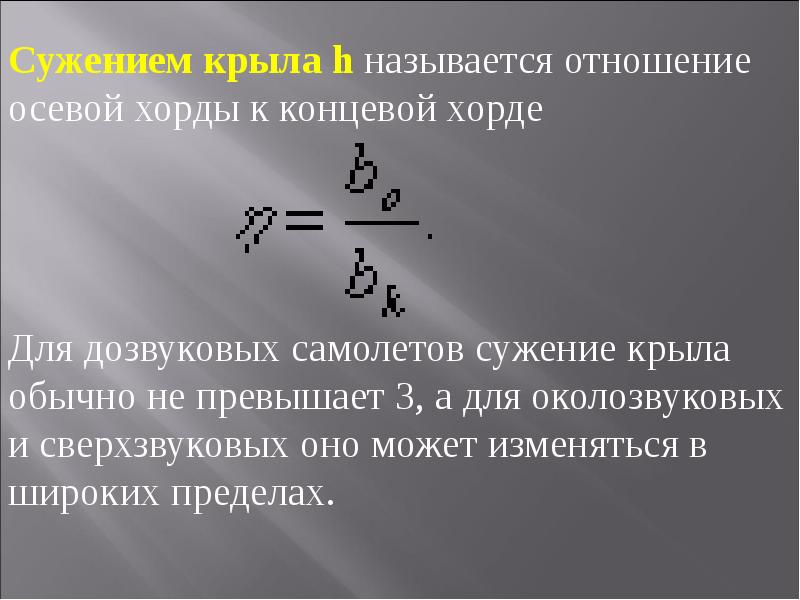

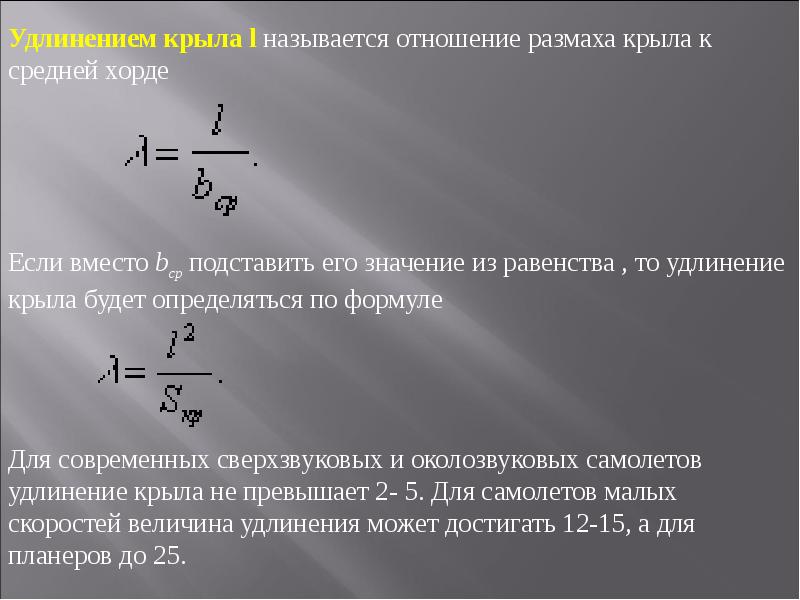

Геометрические характеристики крыла Геометрические характеристики крыла сводятся в основном к характеристикам формы крыла в плане и к характеристикам профиля крыла. Крылья современных самолетов по форме в плане могут быть: эллипсовидные , прямоугольные , трапециевидные , стреловидные и треугольные.
