Бытовые электронагревательные приборы 8 класс презентация

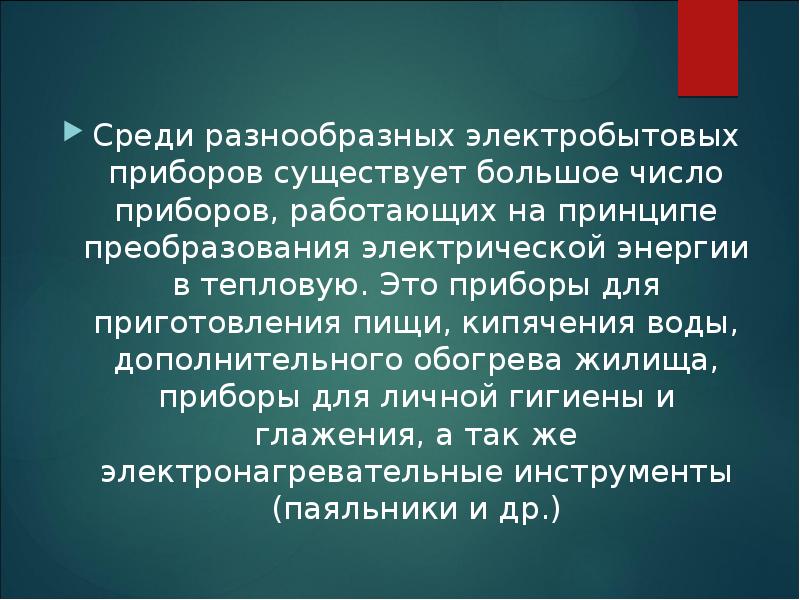

Среди разнообразных электробытовых приборов существует большое число приборов, работающих на принципе преобразования электрической энергии в тепловую. Это приборы для приготовления пищи, кипячения воды, дополнительного обогрева жилища, приборы для личной гигиены и глажения, а так же электронагревательные инструменты (паяльники и др.) Среди разнообразных электробытовых приборов существует большое число приборов, работающих на принципе преобразования электрической энергии в тепловую. Это приборы для приготовления пищи, кипячения воды, дополнительного обогрева жилища, приборы для личной гигиены и глажения, а так же электронагревательные инструменты (паяльники и др.)

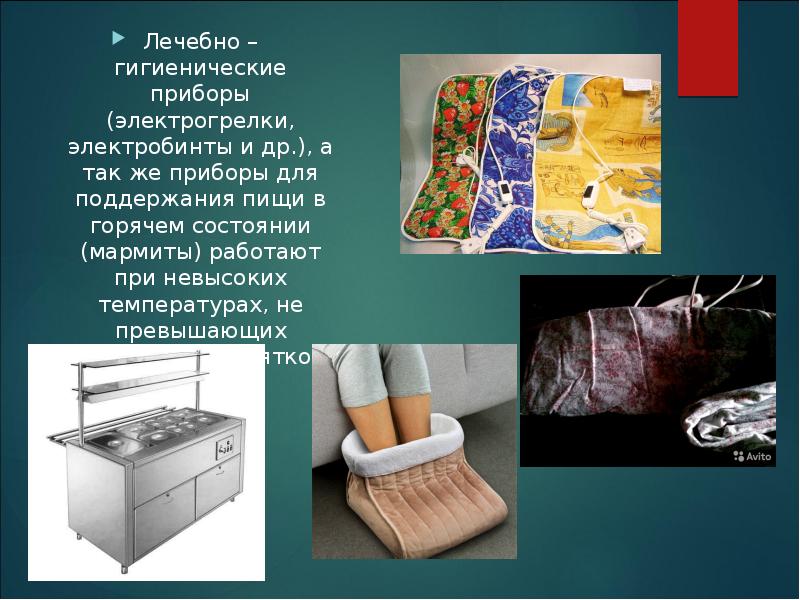

Лечебно – гигиенические приборы (электрогрелки, электробинты и др.), а так же приборы для поддержания пищи в горячем состоянии (мармиты) работают при невысоких температурах, не превышающих нескольких десятков градусов. Лечебно – гигиенические приборы (электрогрелки, электробинты и др.), а так же приборы для поддержания пищи в горячем состоянии (мармиты) работают при невысоких температурах, не превышающих нескольких десятков градусов.

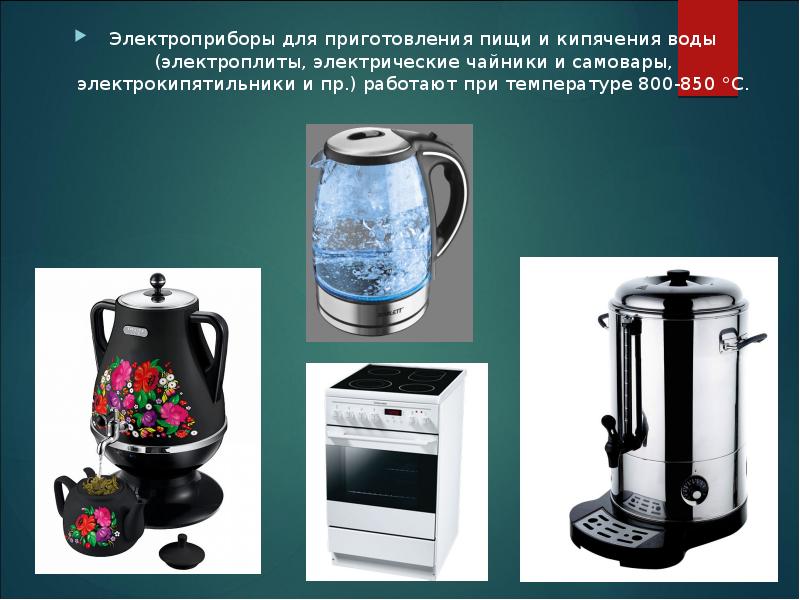

Электроприборы для приготовления пищи и кипячения воды (электроплиты, электрические чайники и самовары, электрокипятильники и пр.) работают при температуре 800-850 °С. Электроприборы для приготовления пищи и кипячения воды (электроплиты, электрические чайники и самовары, электрокипятильники и пр.) работают при температуре 800-850 °С.

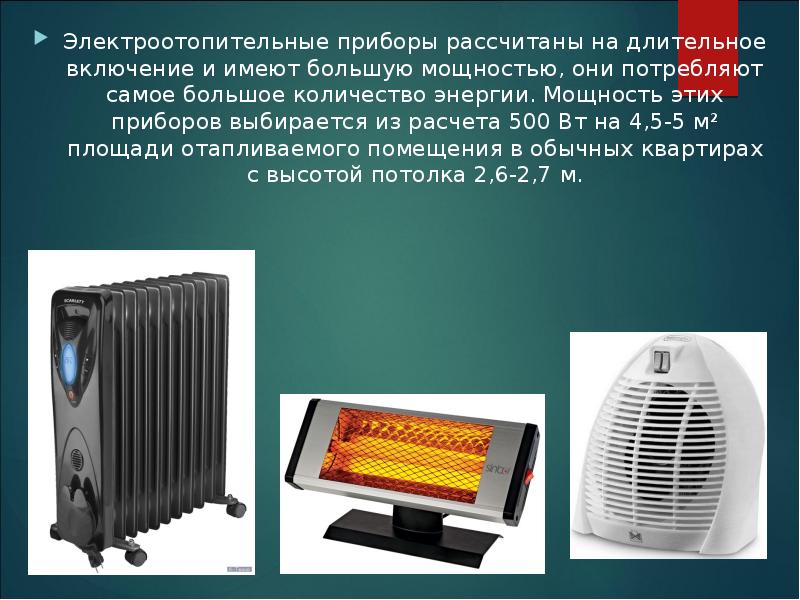

Электроотопительные приборы рассчитаны на длительное включение и имеют большую мощностью, они потребляют самое большое количество энергии. Мощность этих приборов выбирается из расчета 500 Вт на 4,5-5 м² площади отапливаемого помещения в обычных квартирах с высотой потолка 2,6-2,7 м. Электроотопительные приборы рассчитаны на длительное включение и имеют большую мощностью, они потребляют самое большое количество энергии. Мощность этих приборов выбирается из расчета 500 Вт на 4,5-5 м² площади отапливаемого помещения в обычных квартирах с высотой потолка 2,6-2,7 м.

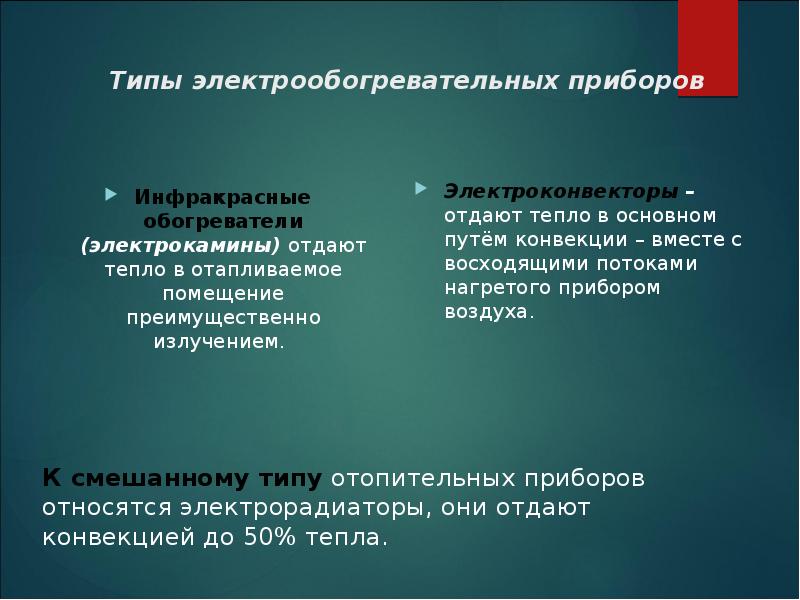

Типы электрообогревательных приборов Инфракрасные обогреватели (электрокамины) отдают тепло в отапливаемое помещение преимущественно излучением.

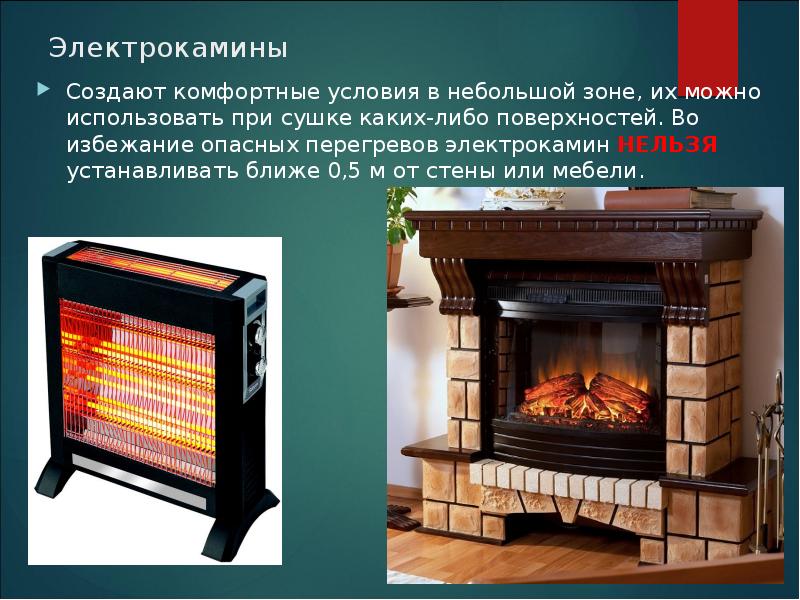

Электрокамины Создают комфортные условия в небольшой зоне, их можно использовать при сушке каких-либо поверхностей. Во избежание опасных перегревов электрокамин НЕЛЬЗЯ устанавливать ближе 0,5 м от стены или мебели.

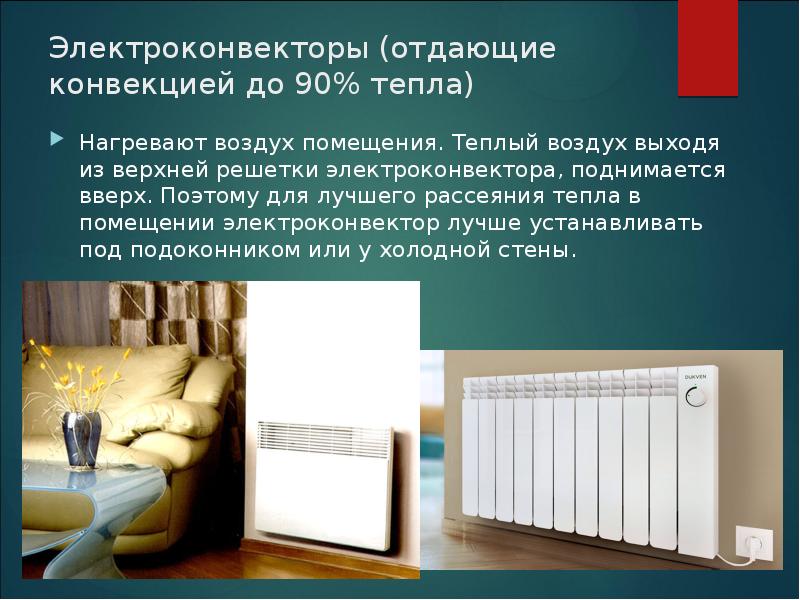

Электроконвекторы (отдающие конвекцией до 90% тепла) Нагревают воздух помещения. Теплый воздух выходя из верхней решетки электроконвектора, поднимается вверх. Поэтому для лучшего рассеяния тепла в помещении электроконвектор лучше устанавливать под подоконником или у холодной стены.

Электронагревательные элементы открытого типа Основной частью всех электронагревательных приборов является нагревательный элемент. Для изготовления нагревательных элементов используют проволоку или ленту из сплавов с высоким удельным сопротивлением, которые быстро нагреваются при прохождении по ним электрического тока. Для придания электронагревательному элементу компактности, проволоку свивают в спираль, а ленту наматывают на пластины из твердых диэлетрикров.

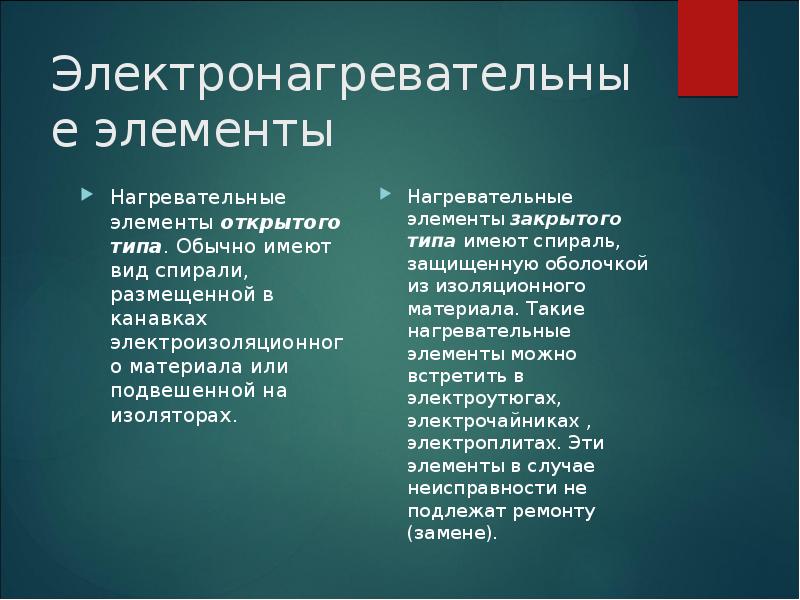

Электронагревательные элементы Нагревательные элементы открытого типа. Обычно имеют вид спирали, размещенной в канавках электроизоляционного материала или подвешенной на изоляторах.

Нагревательные элементы открытого типа «+» Простая конструкция; Доступность при ремонте; Дешевизна.

Трубчатые электронагревательные элементы (ТЭНы) Герметизированные нагревательные элементы на сегодняшний день наиболее совершенны. Нагревательная спираль в них помещена в трубку и изолирована от ее стенок, спрессованным электроизоляционным наполнителем. Трубка может быть изготовлена из латуни или нержавеющей стали. Для защиты спирали от воздействия воздуха и влаги концы трубки (ТЭНа) герметизируют диэлектрическим изолятором.

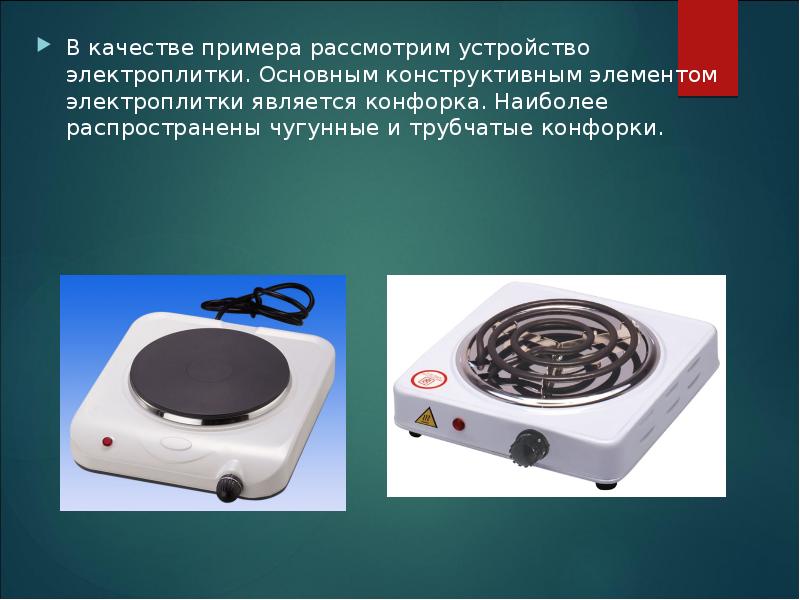

В качестве примера рассмотрим устройство электроплитки. Основным конструктивным элементом электроплитки является конфорка. Наиболее распространены чугунные и трубчатые конфорки. В качестве примера рассмотрим устройство электроплитки. Основным конструктивным элементом электроплитки является конфорка. Наиболее распространены чугунные и трубчатые конфорки.

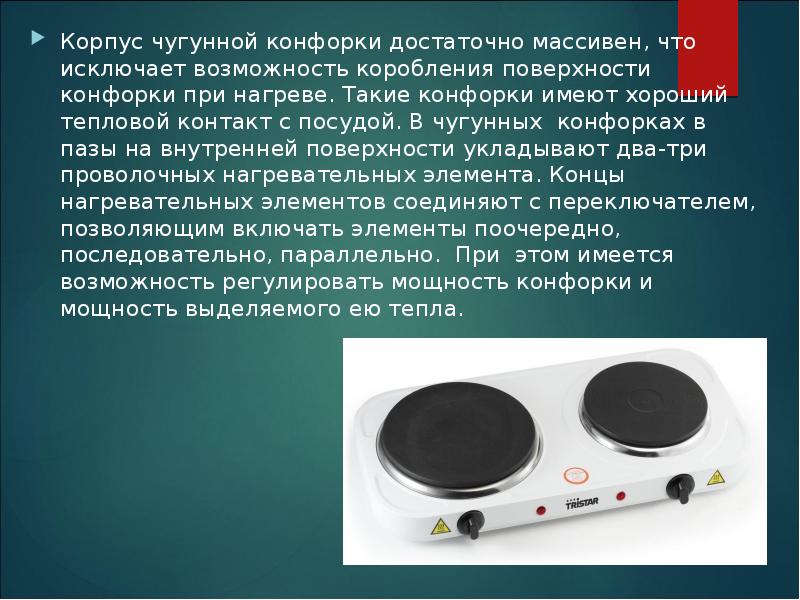

Корпус чугунной конфорки достаточно массивен, что исключает возможность коробления поверхности конфорки при нагреве. Такие конфорки имеют хороший тепловой контакт с посудой. В чугунных конфорках в пазы на внутренней поверхности укладывают два-три проволочных нагревательных элемента. Концы нагревательных элементов соединяют с переключателем, позволяющим включать элементы поочередно, последовательно, параллельно. При этом имеется возможность регулировать мощность конфорки и мощность выделяемого ею тепла. Корпус чугунной конфорки достаточно массивен, что исключает возможность коробления поверхности конфорки при нагреве. Такие конфорки имеют хороший тепловой контакт с посудой. В чугунных конфорках в пазы на внутренней поверхности укладывают два-три проволочных нагревательных элемента. Концы нагревательных элементов соединяют с переключателем, позволяющим включать элементы поочередно, последовательно, параллельно. При этом имеется возможность регулировать мощность конфорки и мощность выделяемого ею тепла.

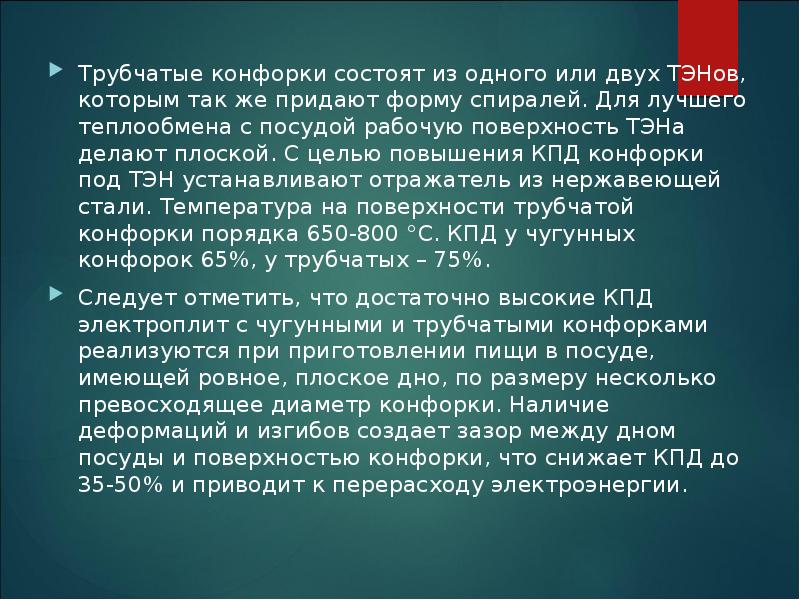

Трубчатые конфорки состоят из одного или двух ТЭНов, которым так же придают форму спиралей. Для лучшего теплообмена с посудой рабочую поверхность ТЭНа делают плоской. С целью повышения КПД конфорки под ТЭН устанавливают отражатель из нержавеющей стали. Температура на поверхности трубчатой конфорки порядка 650-800 °С. КПД у чугунных конфорок 65%, у трубчатых – 75%. Трубчатые конфорки состоят из одного или двух ТЭНов, которым так же придают форму спиралей. Для лучшего теплообмена с посудой рабочую поверхность ТЭНа делают плоской. С целью повышения КПД конфорки под ТЭН устанавливают отражатель из нержавеющей стали. Температура на поверхности трубчатой конфорки порядка 650-800 °С. КПД у чугунных конфорок 65%, у трубчатых – 75%. Следует отметить, что достаточно высокие КПД электроплит с чугунными и трубчатыми конфорками реализуются при приготовлении пищи в посуде, имеющей ровное, плоское дно, по размеру несколько превосходящее диаметр конфорки. Наличие деформаций и изгибов создает зазор между дном посуды и поверхностью конфорки, что снижает КПД до 35-50% и приводит к перерасходу электроэнергии.

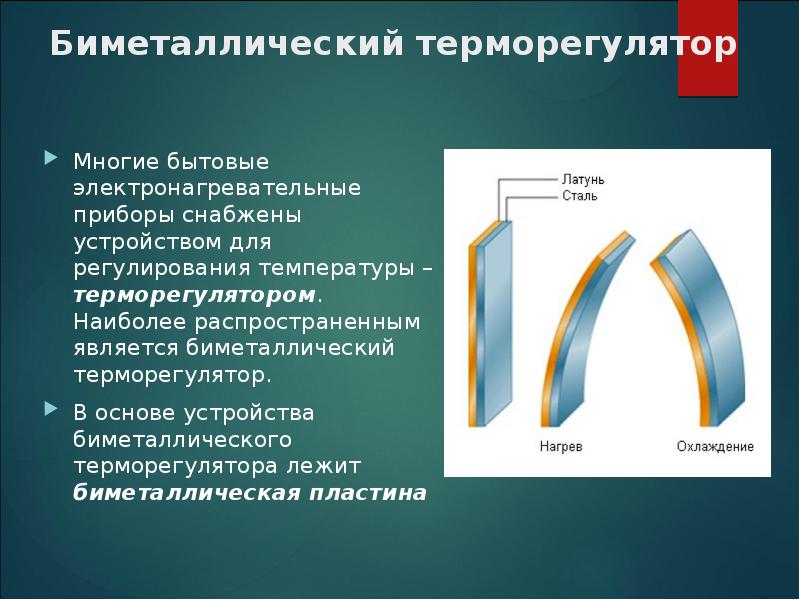

Биметаллический терморегулятор Многие бытовые электронагревательные приборы снабжены устройством для регулирования температуры – терморегулятором. Наиболее распространенным является биметаллический терморегулятор. В основе устройства биметаллического терморегулятора лежит биметаллическая пластина

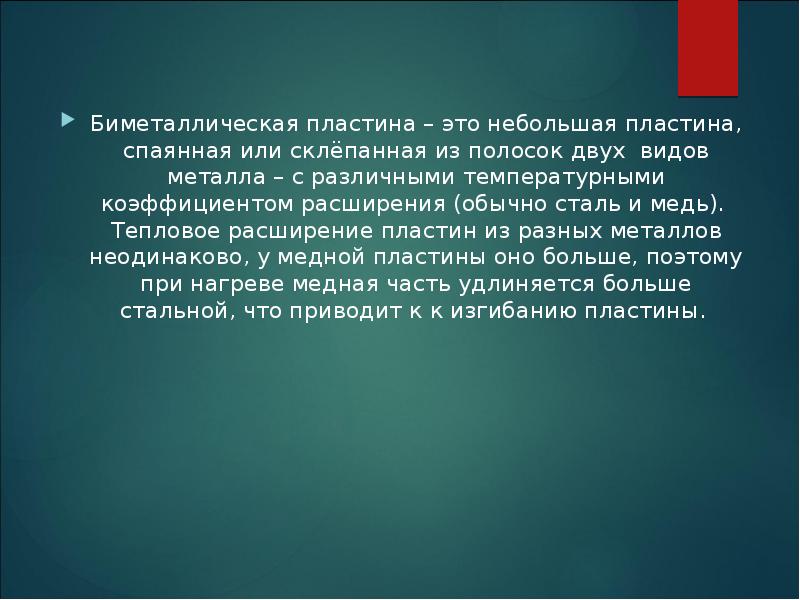

Биметаллическая пластина – это небольшая пластина, спаянная или склёпанная из полосок двух видов металла – с различными температурными коэффициентом расширения (обычно сталь и медь). Тепловое расширение пластин из разных металлов неодинаково, у медной пластины оно больше, поэтому при нагреве медная часть удлиняется больше стальной, что приводит к к изгибанию пластины. Биметаллическая пластина – это небольшая пластина, спаянная или склёпанная из полосок двух видов металла – с различными температурными коэффициентом расширения (обычно сталь и медь). Тепловое расширение пластин из разных металлов неодинаково, у медной пластины оно больше, поэтому при нагреве медная часть удлиняется больше стальной, что приводит к к изгибанию пластины.

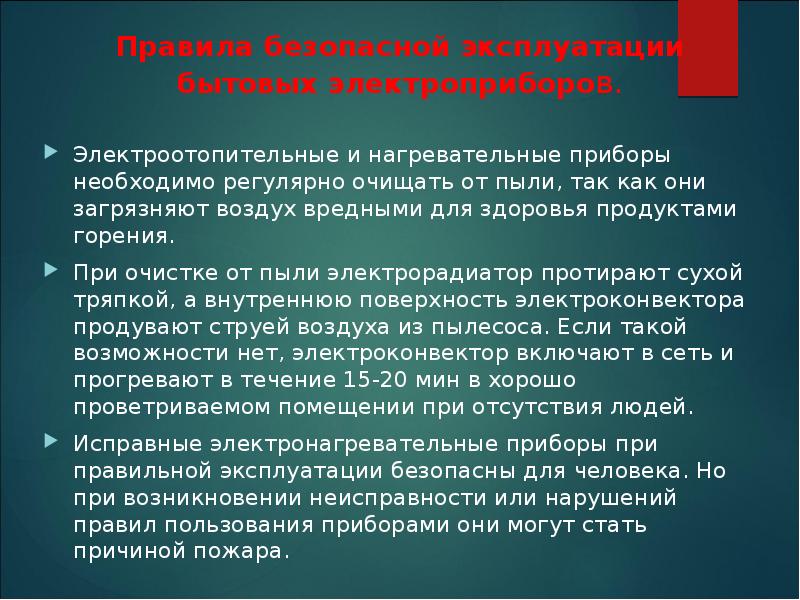

Правила безопасной эксплуатации бытовых электроприборов. Электроотопительные и нагревательные приборы необходимо регулярно очищать от пыли, так как они загрязняют воздух вредными для здоровья продуктами горения. При очистке от пыли электрорадиатор протирают сухой тряпкой, а внутреннюю поверхность электроконвектора продувают струей воздуха из пылесоса. Если такой возможности нет, электроконвектор включают в сеть и прогревают в течение 15-20 мин в хорошо проветриваемом помещении при отсутствия людей. Исправные электронагревательные приборы при правильной эксплуатации безопасны для человека. Но при возникновении неисправности или нарушений правил пользования приборами они могут стать причиной пожара.

Спасибо за внимание!
