Дендрологический план. Посадочный чертеж презентация

Дендрологический план. Посадочный чертеж. Лекция по дисциплине «Основы проектирования объектов садово-паркового строительства» по специальности 35.02.12 «Садово-парковое и ландшафтное строительство» преподаватель Яковенко Н.Е.

Дендрологический план это схема размещения на участке деревьев и кустарников, как существующих, так и запланированных в проекте сада

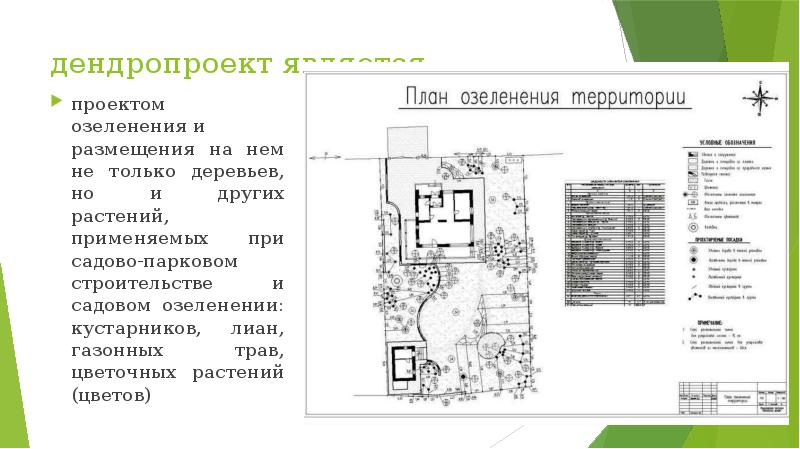

дендропроект является проектом озеленения и размещения на нем не только деревьев, но и других растений, применяемых при садово-парковом строительстве и садовом озеленении: кустарников, лиан, газонных трав, цветочных растений (цветов)

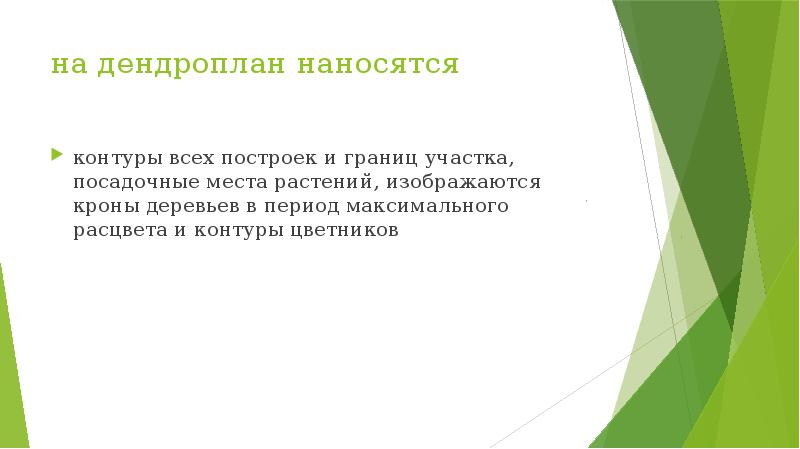

на дендроплан наносятся контуры всех построек и границ участка, посадочные места растений, изображаются кроны деревьев в период максимального расцвета и контуры цветников

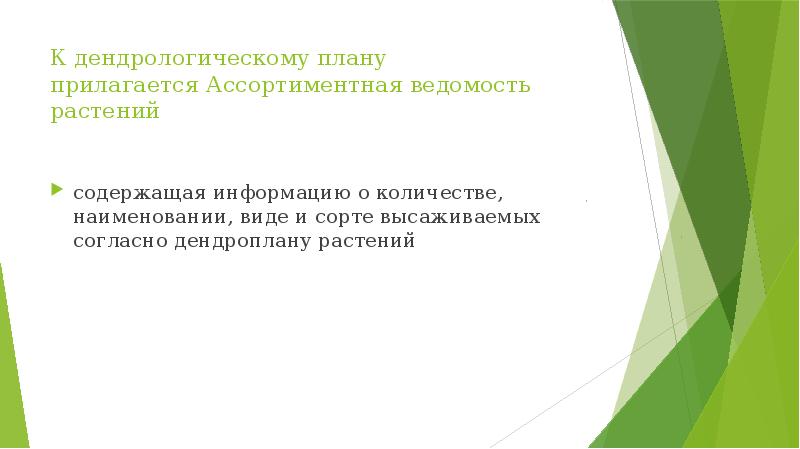

К дендрологическому плану прилагается Ассортиментная ведомость растений содержащая информацию о количестве, наименовании, виде и сорте высаживаемых согласно дендроплану растений

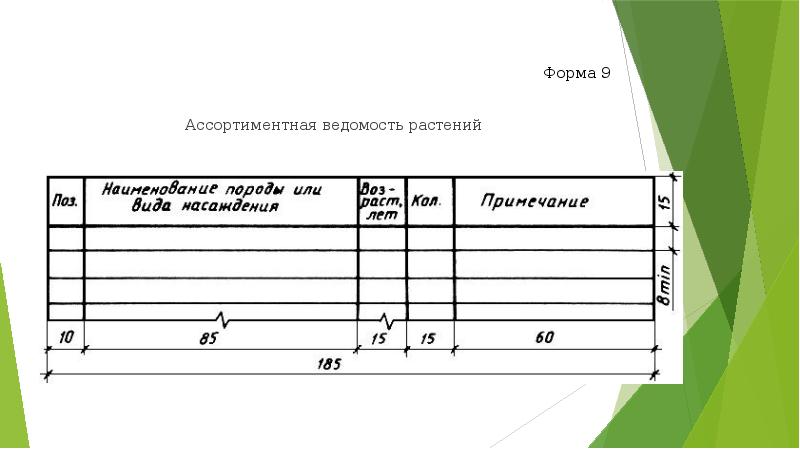

Форма 9 Форма 9 Ассортиментная ведомость растений

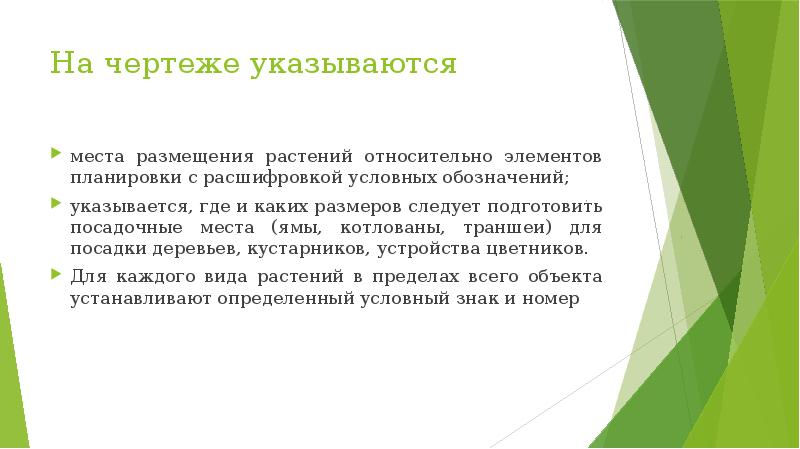

На чертеже указываются места размещения растений относительно элементов планировки с расшифровкой условных обозначений; указывается, где и каких размеров следует подготовить посадочные места (ямы, котлованы, траншеи) для посадки деревьев, кустарников, устройства цветников. Для каждого вида растений в пределах всего объекта устанавливают определенный условный знак и номер

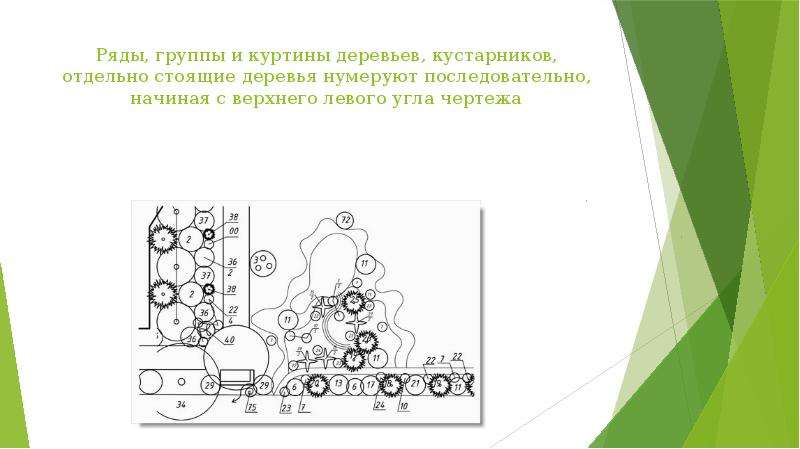

Ряды, группы и куртины деревьев, кустарников, отдельно стоящие деревья нумеруют последовательно, начиная с верхнего левого угла чертежа

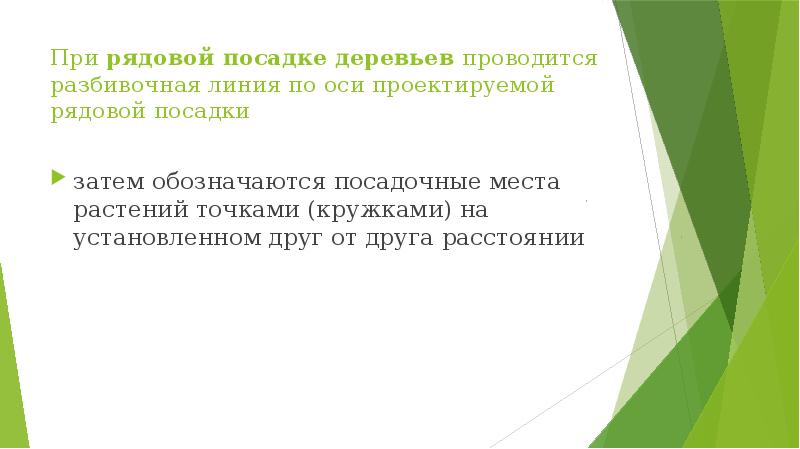

При рядовой посадке деревьев проводится разбивочная линия по оси проектируемой рядовой посадки затем обозначаются посадочные места растений точками (кружками) на установленном друг от друга расстоянии

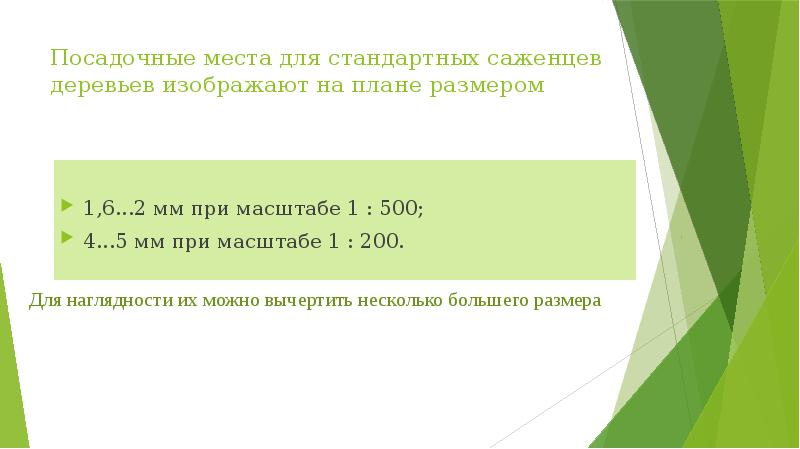

Посадочные места для стандартных саженцев деревьев изображают на плане размером 1,6...2 мм при масштабе 1 : 500; 4...5 мм при масштабе 1 : 200.

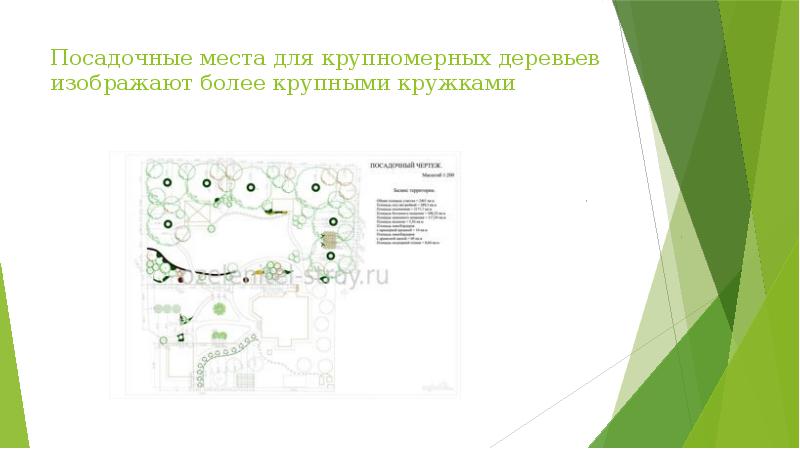

Посадочные места для крупномерных деревьев изображают более крупными кружками

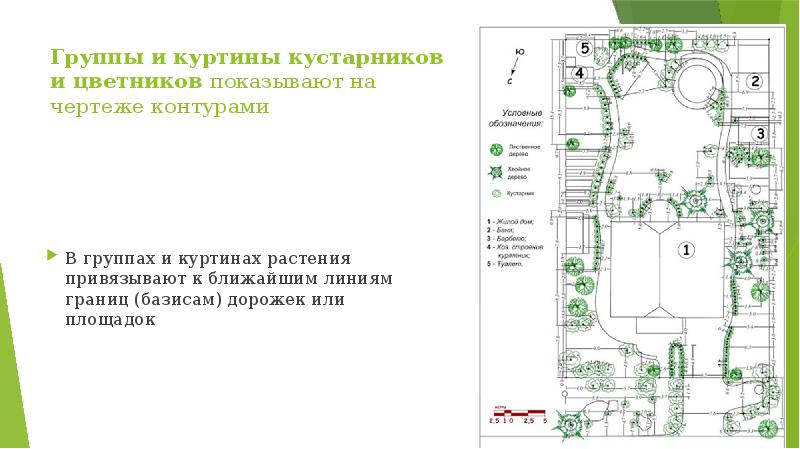

Группы и куртины кустарников и цветников показывают на чертеже контурами В группах и куртинах растения привязывают к ближайшим линиям границ (базисам) дорожек или площадок

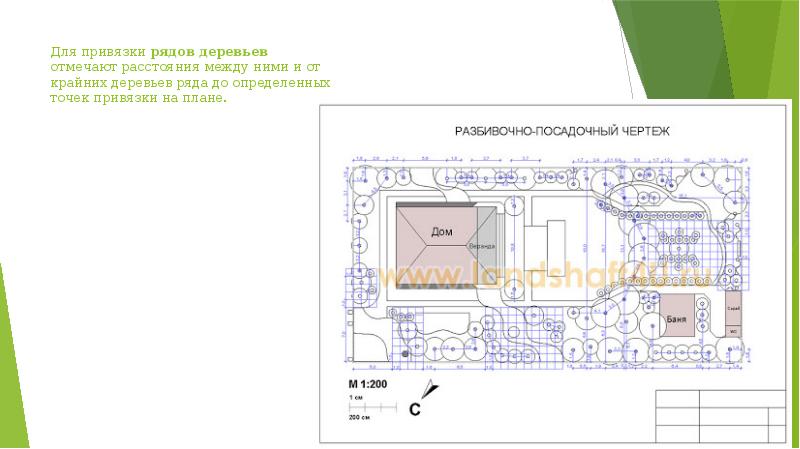

Для привязки рядов деревьев отмечают расстояния между ними и от крайних деревьев ряда до определенных точек привязки на плане.

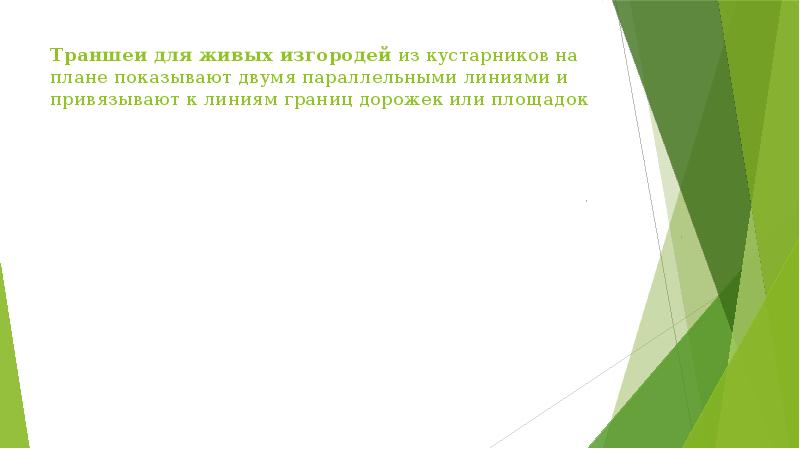

Траншеи для живых изгородей из кустарников на плане показывают двумя параллельными линиями и привязывают к линиям границ дорожек или площадок

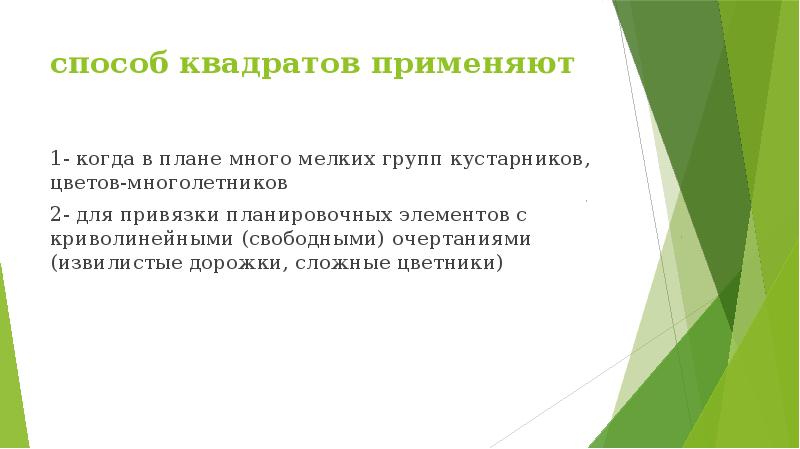

способ квадратов применяют 1- когда в плане много мелких групп кустарников, цветов-многолетников 2- для привязки планировочных элементов с криволинейными (свободными) очертаниями (извилистые дорожки, сложные цветники)

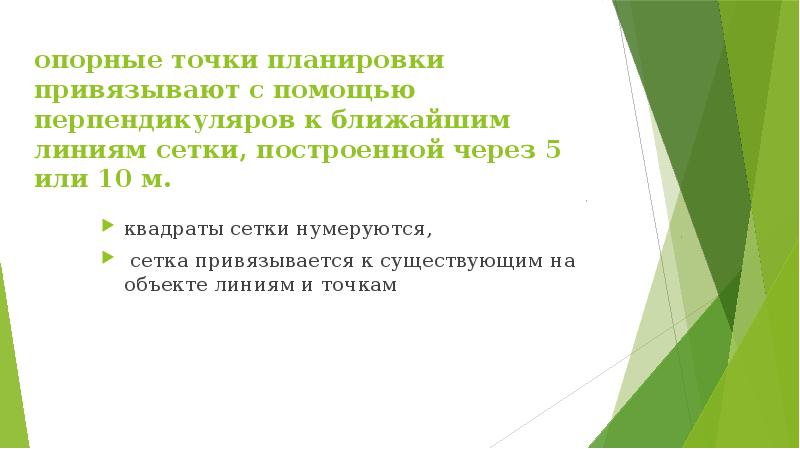

опорные точки планировки привязывают с помощью перпендикуляров к ближайшим линиям сетки, построенной через 5 или 10 м. квадраты сетки нумеруются, сетка привязывается к существующим на объекте линиям и точкам

на основании сетки прорисовывают контуры кустарников и цветников, размечают посадочные ямы для деревьев

Все размеры привязок к посадочным местам проставляют вдоль разбивочных осей сетки квадратов, вспомогательных линий, перпендикуляров (ординат).

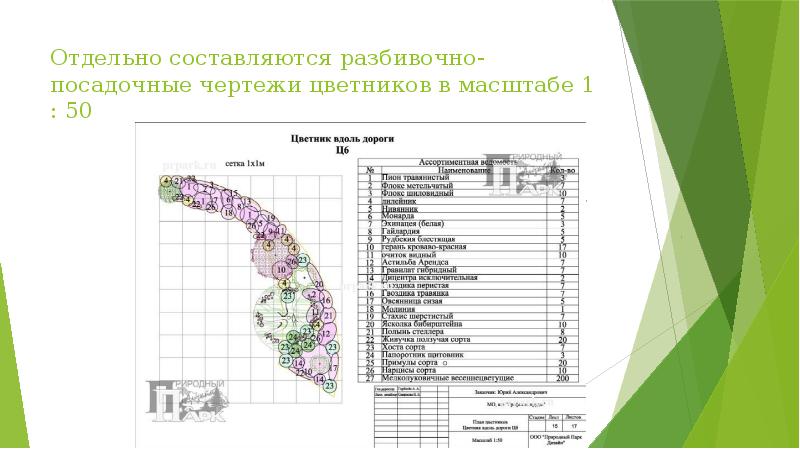

Отдельно составляются разбивочно-посадочные чертежи цветников в масштабе 1 : 50
