ЭЛЕКТРОБОРУДОВАНИЕ ПАССАЖИРСКИХ ВАГОНОВ презентация

ЭЛЕКТРОБОРУДОВАНИЕ ПАССАЖИРСКИХ ВАГОНОВ Учебно-методический центр ОСТО «Экспресс»

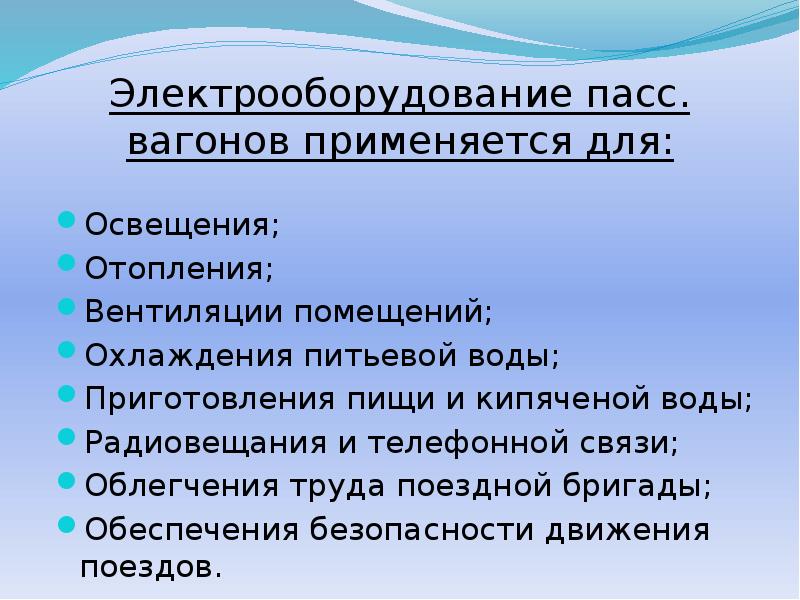

Электрооборудование пасс. вагонов применяется для: Освещения; Отопления; Вентиляции помещений; Охлаждения питьевой воды; Приготовления пищи и кипяченой воды; Радиовещания и телефонной связи; Облегчения труда поездной бригады; Обеспечения безопасности движения поездов.

Классификация электрооборудования По назначению: 1. Источники электроэнергии - генератор - аккумуляторная батарея 2. Привод генератора 3. Потребители электроэнергии - преобразователи; - устройства сигнализации; - устройства для защиты источников электроэнергии и её потребителей; - коммутационная аппаратура; - система освещения вагона; - электроизмерительные приборы; - электронагревательные приборы; - радиоаппаратура и радиовещательная сеть; 4. Вагонная электросеть проводов

Источники электрической энергии В вагоне имеются собственные источники электрической энергии: Аккумуляторная батарея (АКБ) Генератор Для автономных систем электроснабжения приняты два стандартных напряжения: 50В – для вагонов без кондиционирования воздуха; 110 В – для вагонов с кондиционированием воздуха.

АКБ Режимы работы АКБ: Разряд Преобразование химической энергии в электрическую. Заряд Обратный процесс.

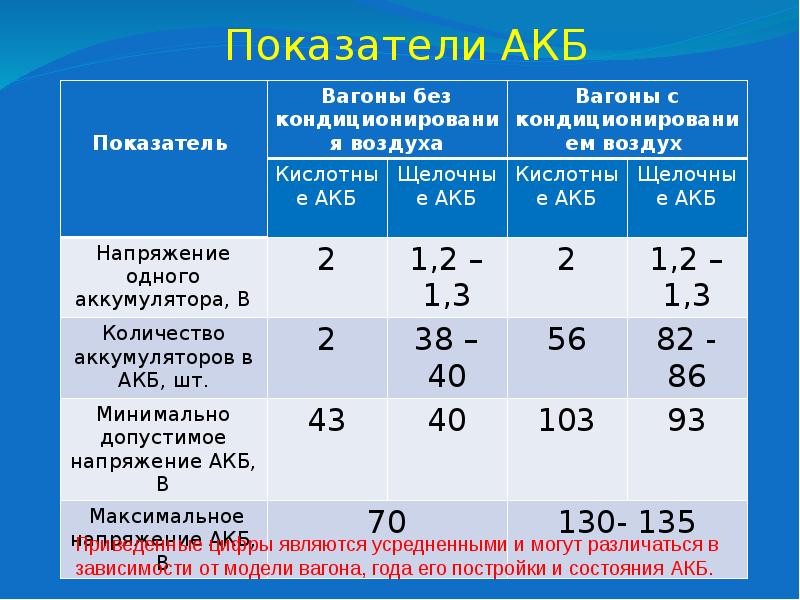

Показатели АКБ

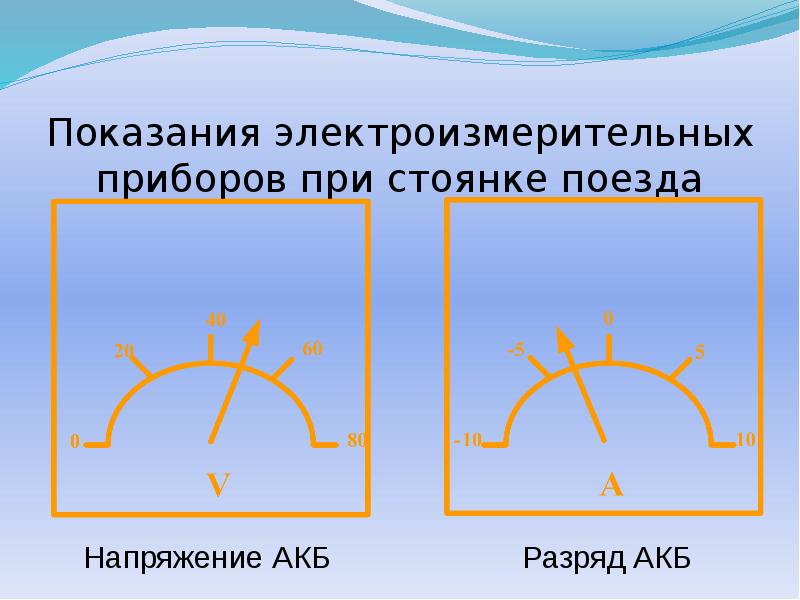

Показания электроизмерительных приборов при стоянке поезда

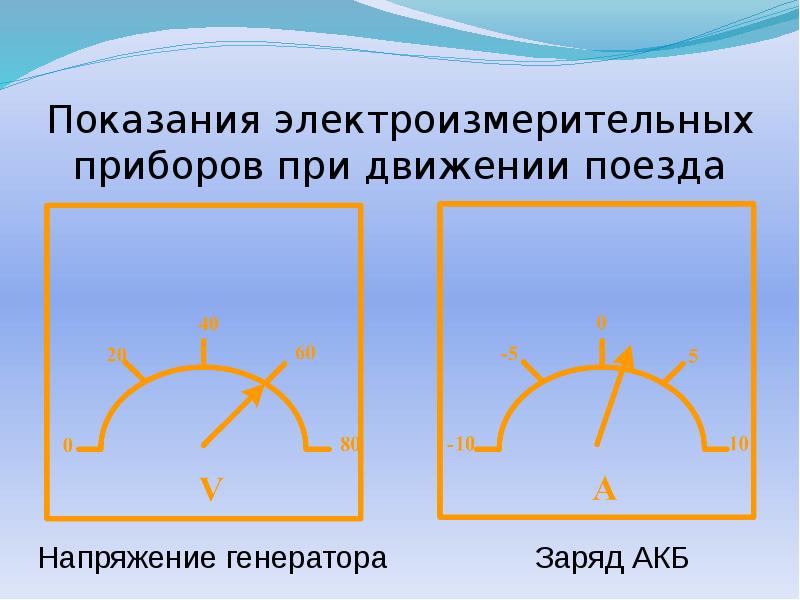

Показания электроизмерительных приборов при движении поезда

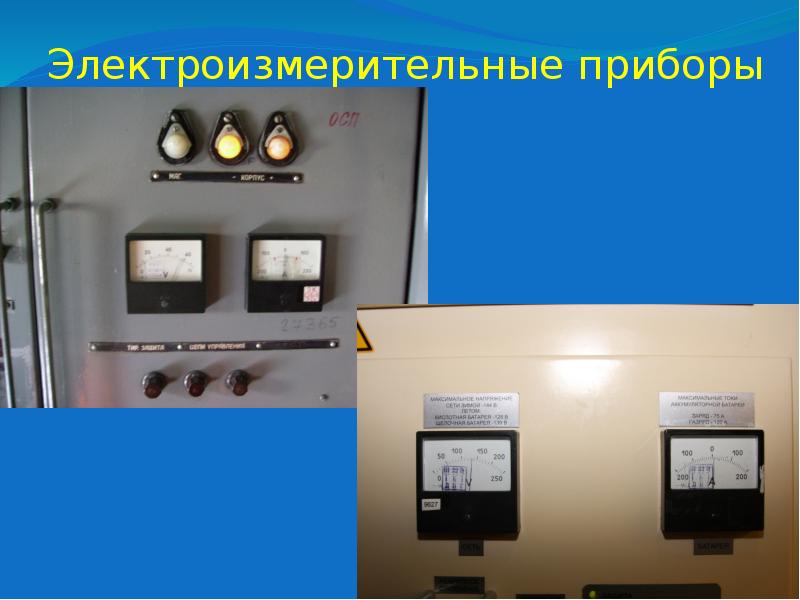

Электроизмерительные приборы

Неисправности АКБ

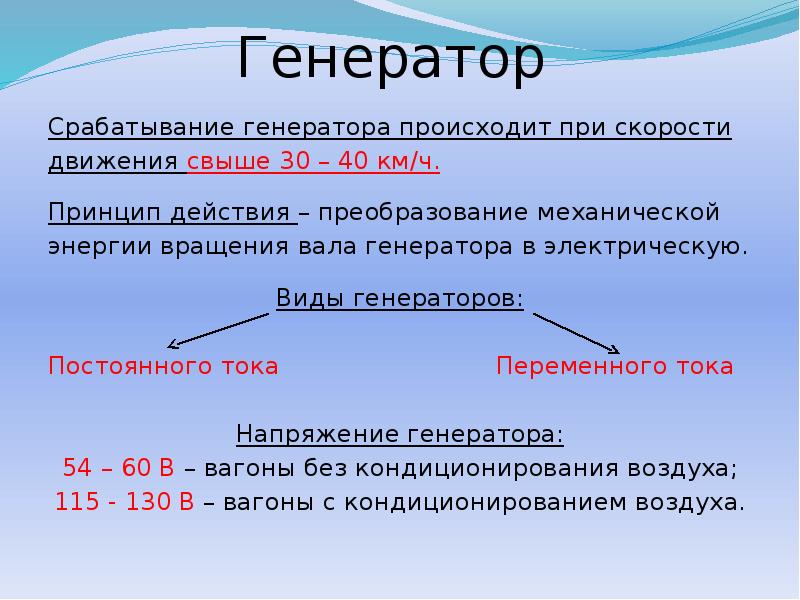

Генератор Срабатывание генератора происходит при скорости движения свыше 30 – 40 км/ч. Принцип действия – преобразование механической энергии вращения вала генератора в электрическую. Виды генераторов: Постоянного тока Переменного тока Напряжение генератора: 54 – 60 В – вагоны без кондиционирования воздуха; 115 - 130 В – вагоны с кондиционированием воздуха.

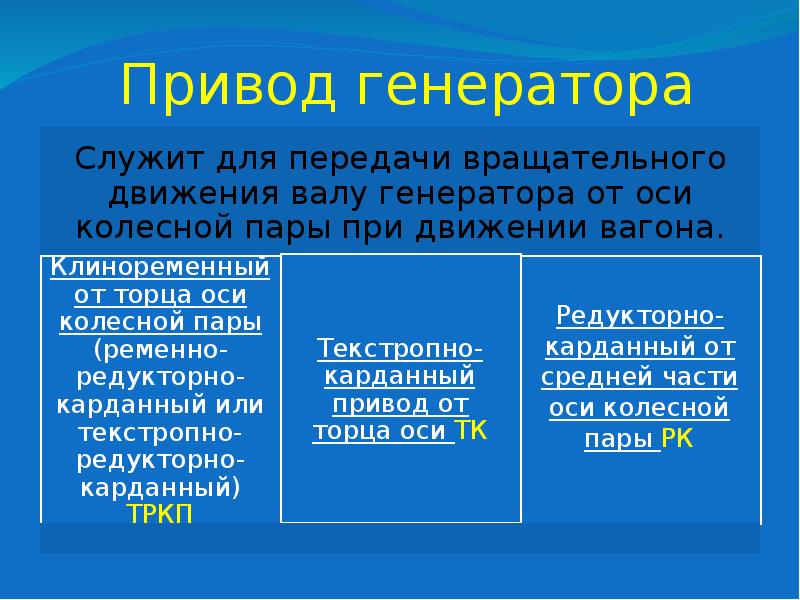

Привод генератора

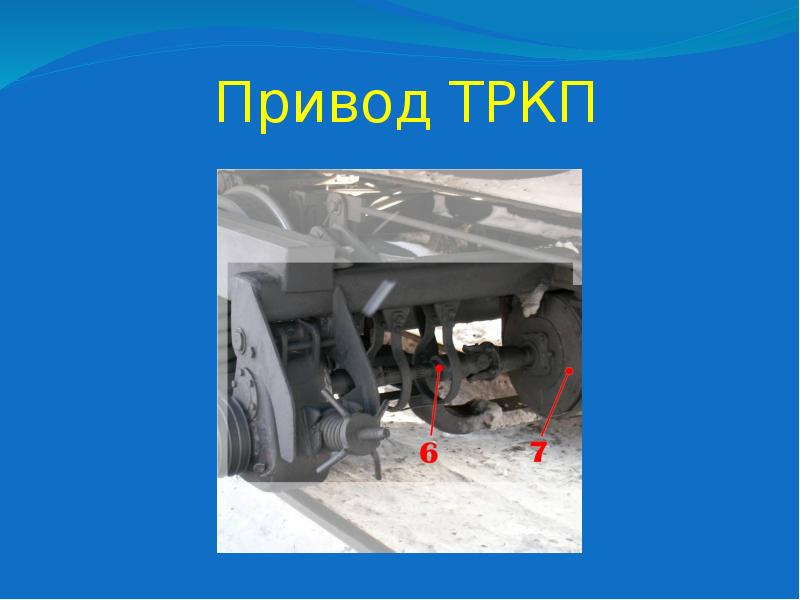

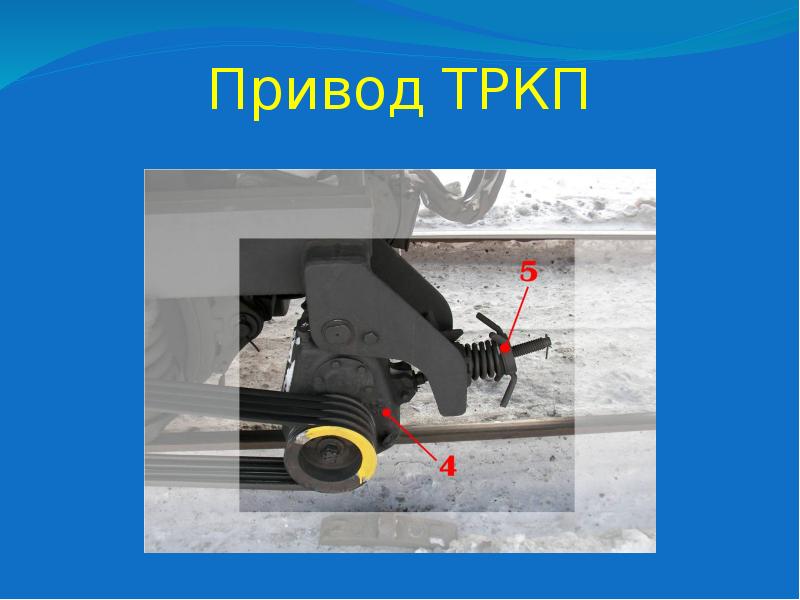

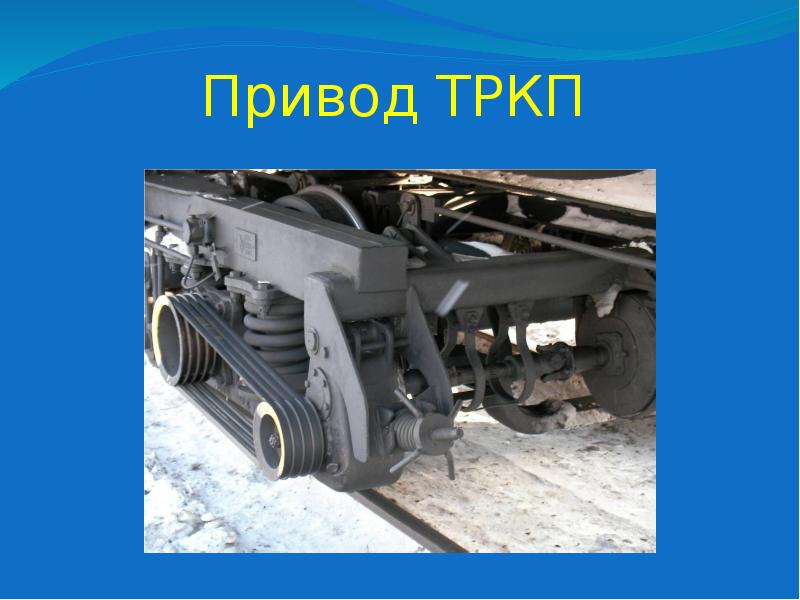

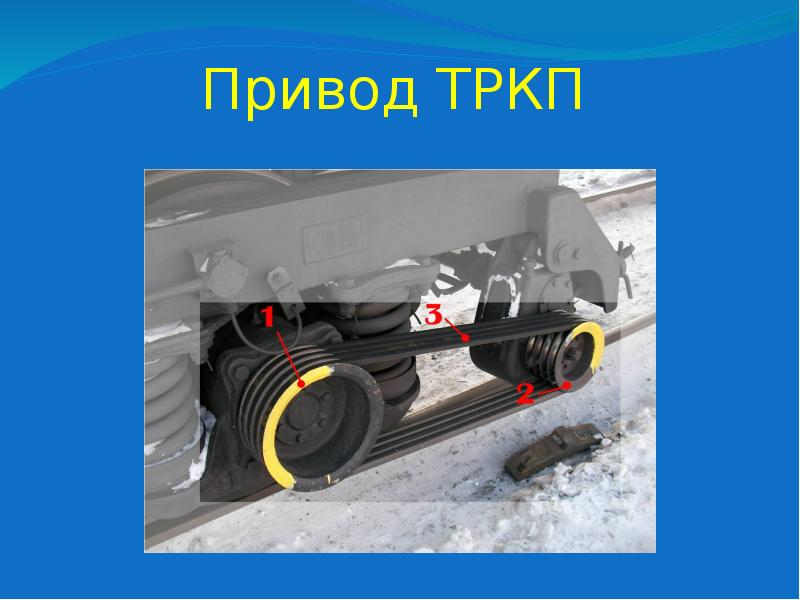

Привод ТРКП

Привод ТРКП

Привод ТРКП

Привод ТРКП

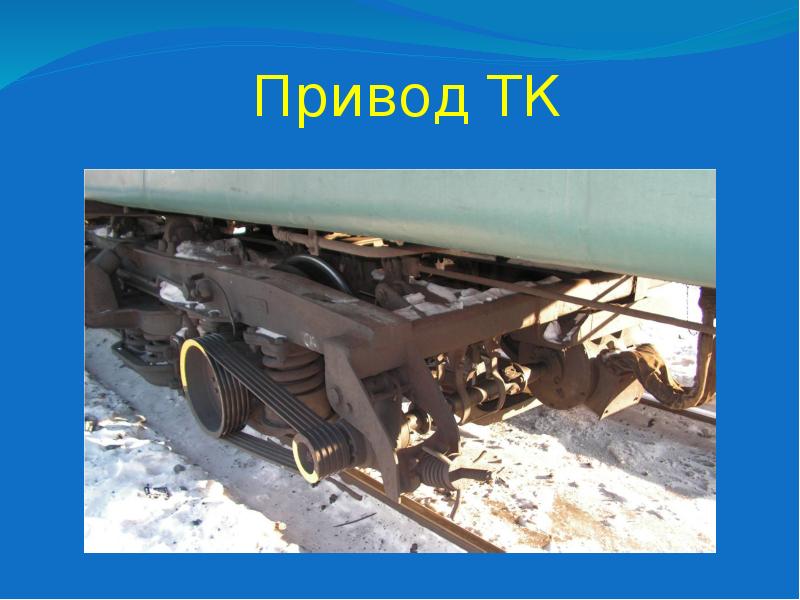

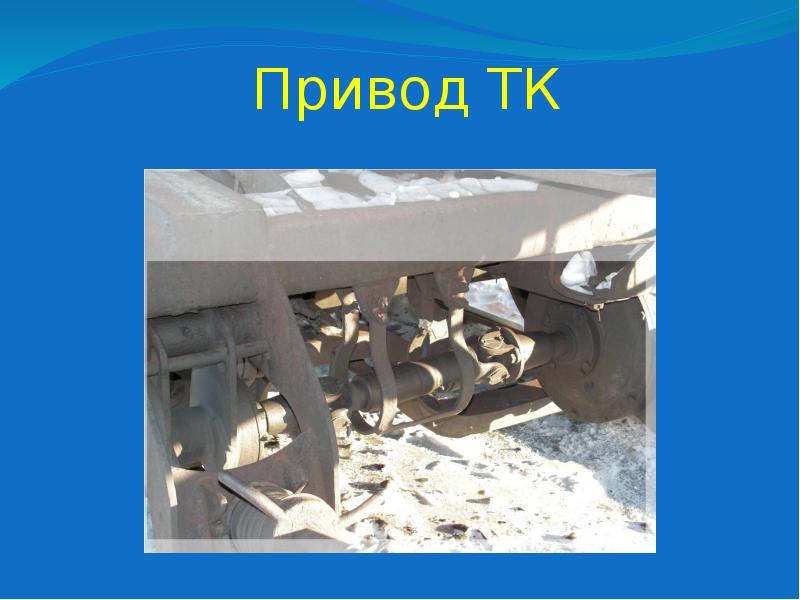

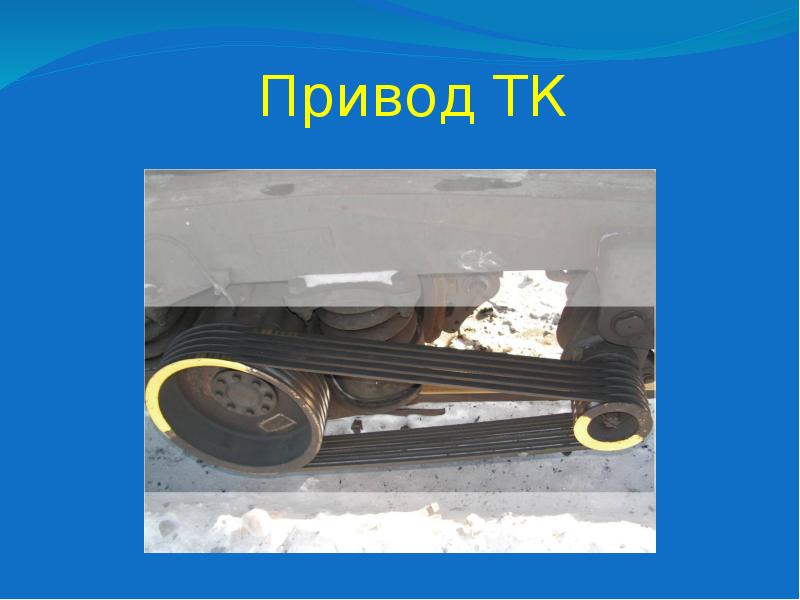

Привод ТК

Привод ТК

Привод ТК

Привод ТК

Привод ТК

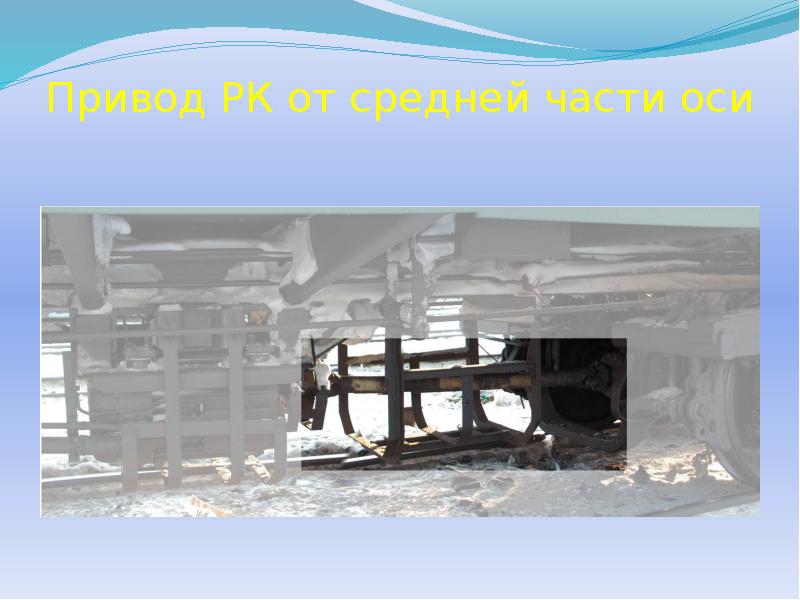

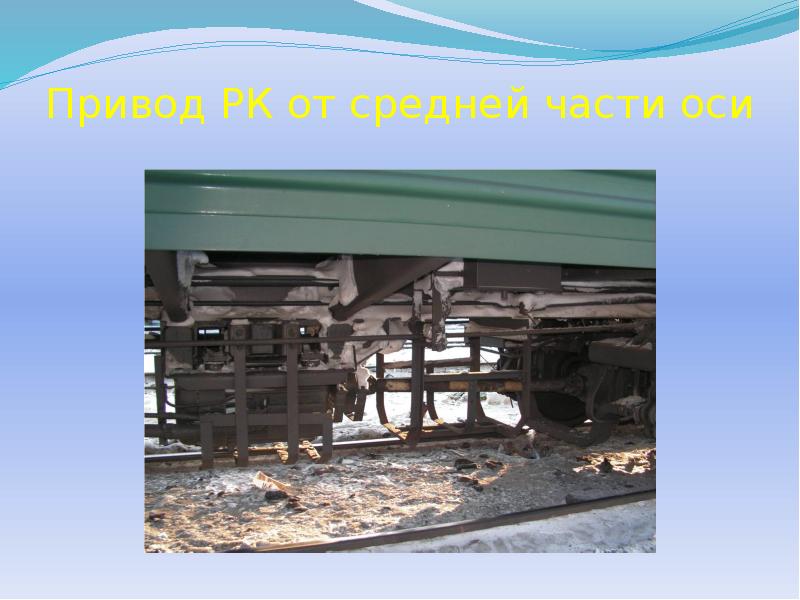

Привод РК от средней части оси

Привод РК от средней части оси

Привод РК от средней части оси

Привод РК от средней части оси

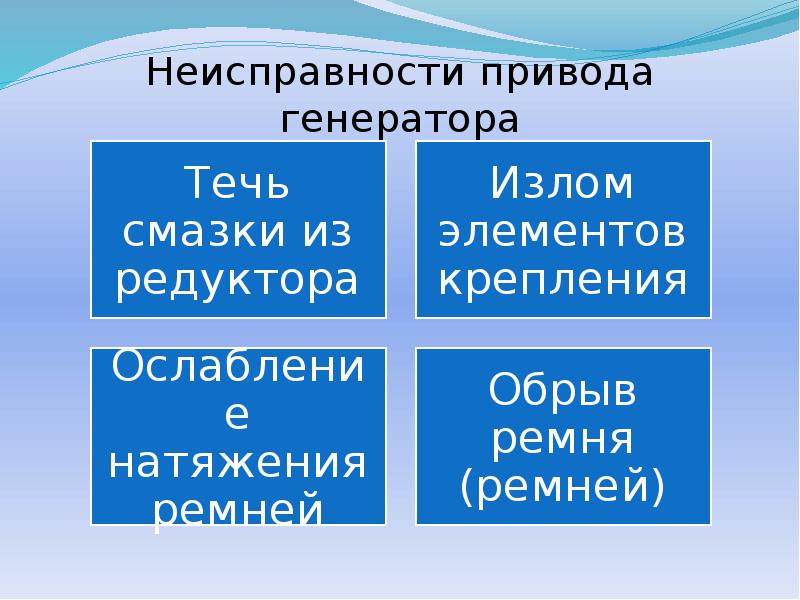

Неисправности привода генератора

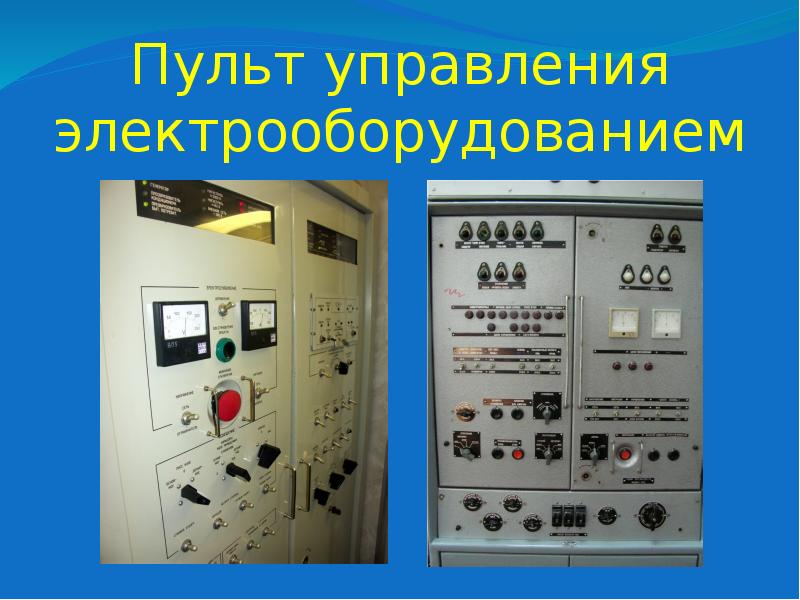

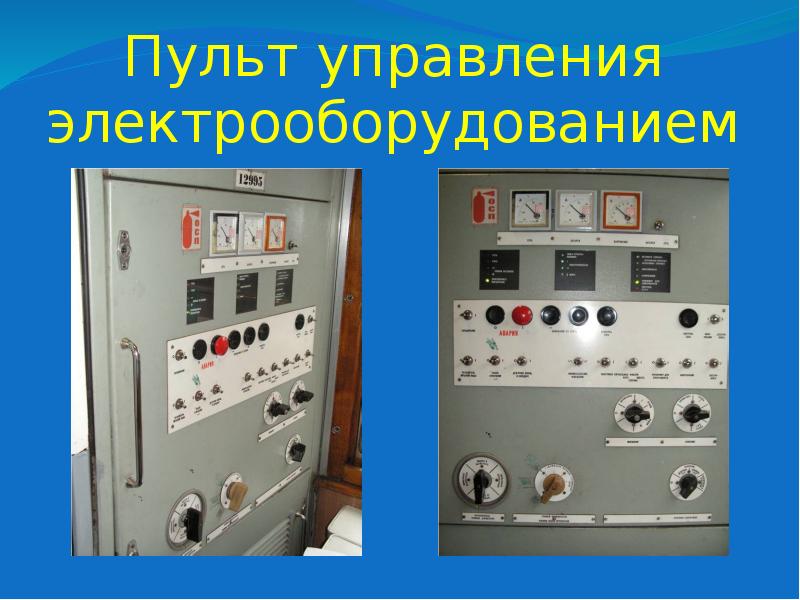

Пульт управления электрооборудованием

Пульт управления электрооборудованием

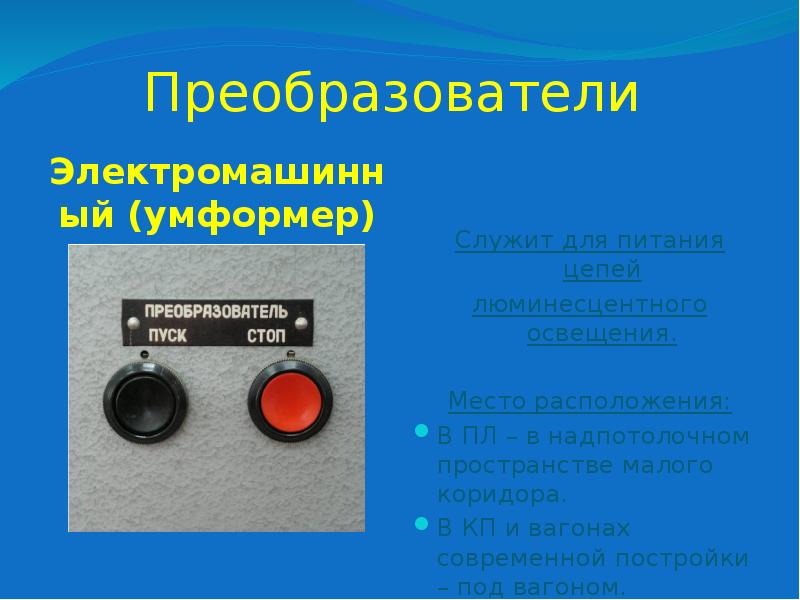

Преобразователи Электромашинный (умформер)

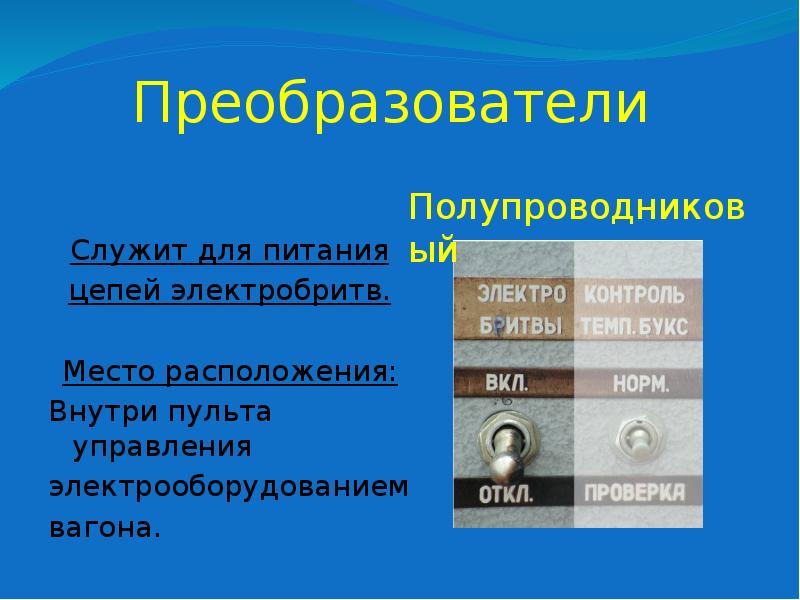

Преобразователи Служит для питания цепей электробритв. Место расположения: Внутри пульта управления электрооборудованием вагона.

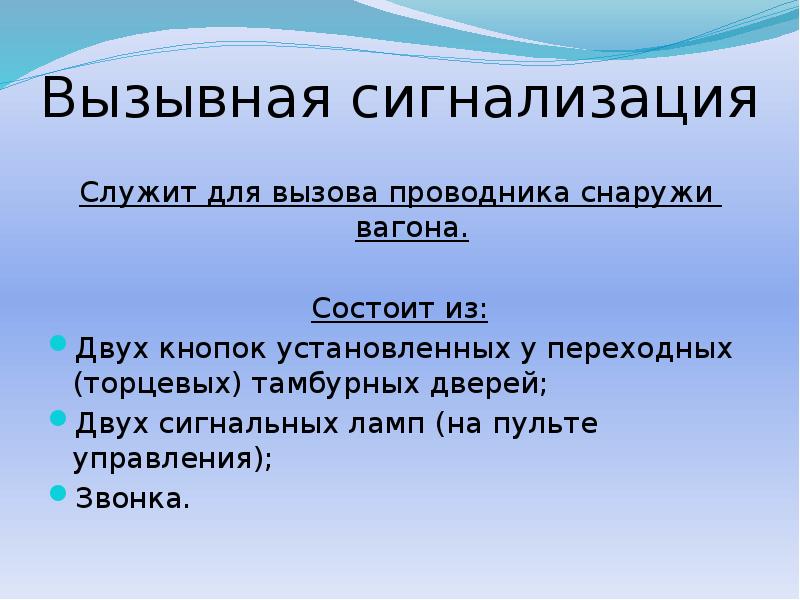

Вызывная сигнализация Служит для вызова проводника снаружи вагона. Состоит из: Двух кнопок установленных у переходных (торцевых) тамбурных дверей; Двух сигнальных ламп (на пульте управления); Звонка.

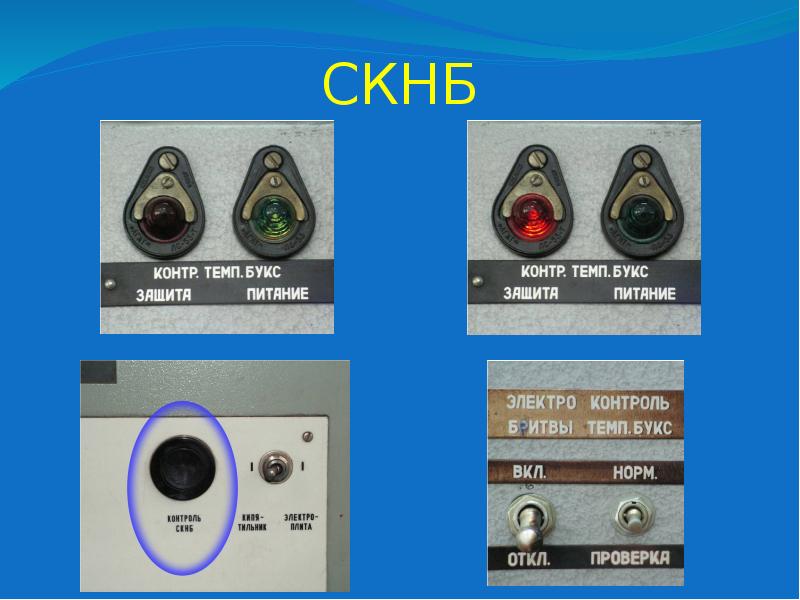

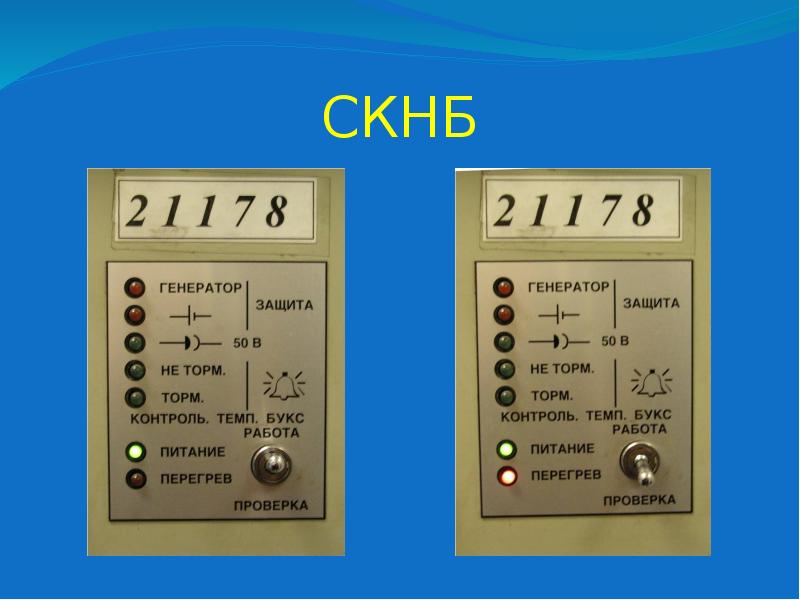

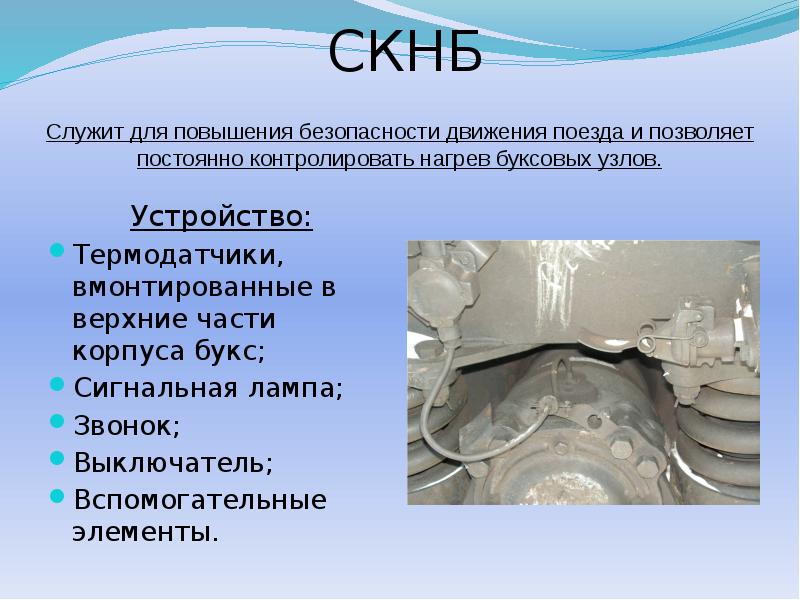

СКНБ Устройство: Термодатчики, вмонтированные в верхние части корпуса букс; Сигнальная лампа; Звонок; Выключатель; Вспомогательные элементы.

СКНБ

СКНБ

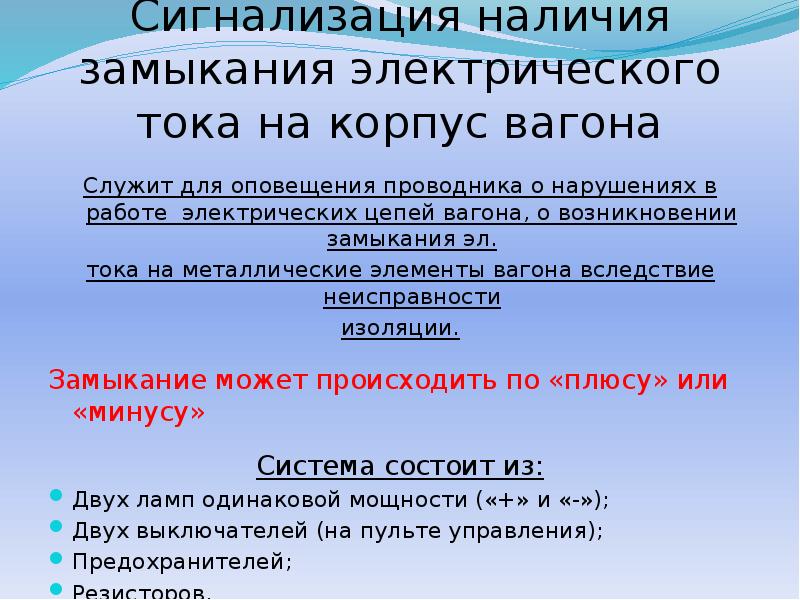

Сигнализация наличия замыкания электрического тока на корпус вагона Служит для оповещения проводника о нарушениях в работе электрических цепей вагона, о возникновении замыкания эл. тока на металлические элементы вагона вследствие неисправности изоляции. Замыкание может происходить по «плюсу» или «минусу» Система состоит из: Двух ламп одинаковой мощности («+» и «-»); Двух выключателей (на пульте управления); Предохранителей; Резисторов.

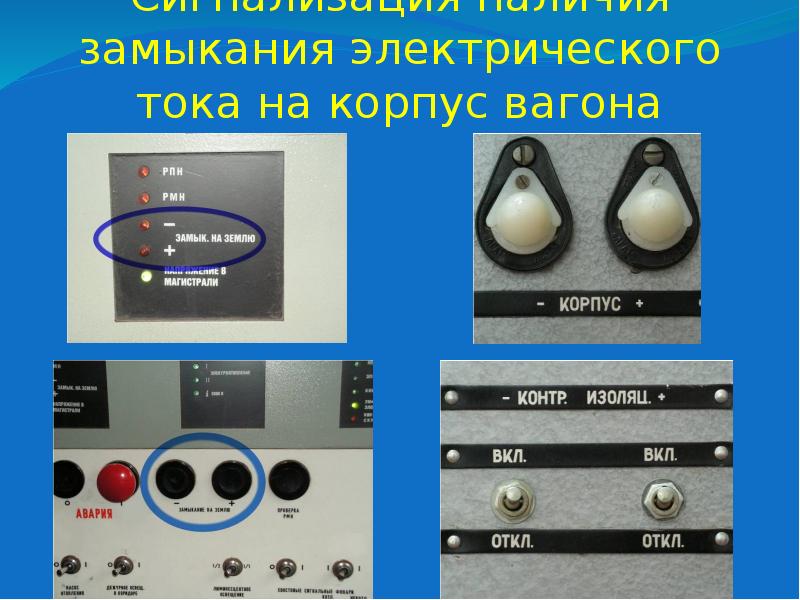

Сигнализация наличия замыкания электрического тока на корпус вагона

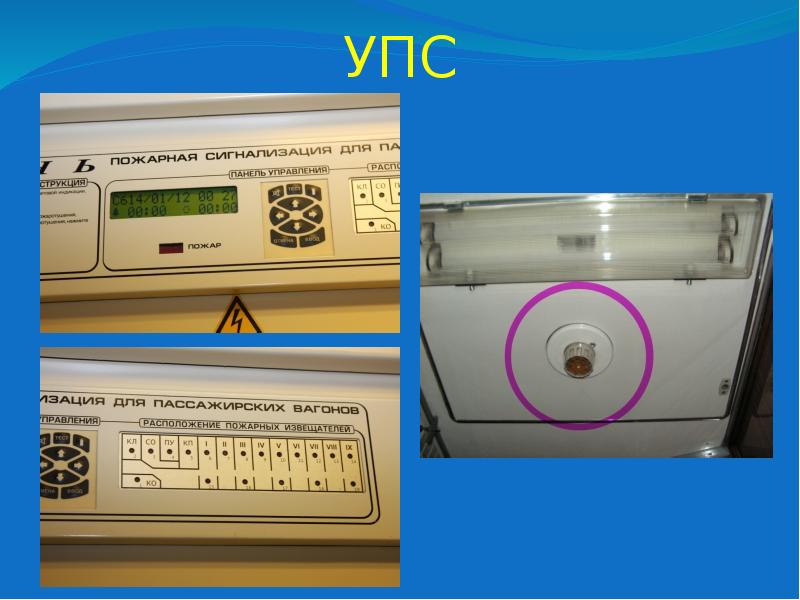

Пожарная сигнализация Устройство пожарной сигнализации (УПС) состоит из: Блока управления, расположенного в служебном купе; Датчиков, реагирующих на повышение температуры и дым (в котельном отделении, в служебном купе, в купе отдыха проводников, по салону вагона).

УПС

Устройства для защиты источников электроэнергии и потребителей Реле максимального напряжения (РМН) Служит для защиты электрооборудования от повышенного напряжения, вырабатываемого генератором вследствие неисправности регулятора напряжения генератора (РНГ), обрыва цепи АКБ и др. аварийных режимах. Реле пониженного напряжения (РПН) Срабатывает при понижении напряжения АКБ до наименьшей допустимой величины, отключая при этом все электропотребители кроме цепей аварийного освещения и сигнализации.

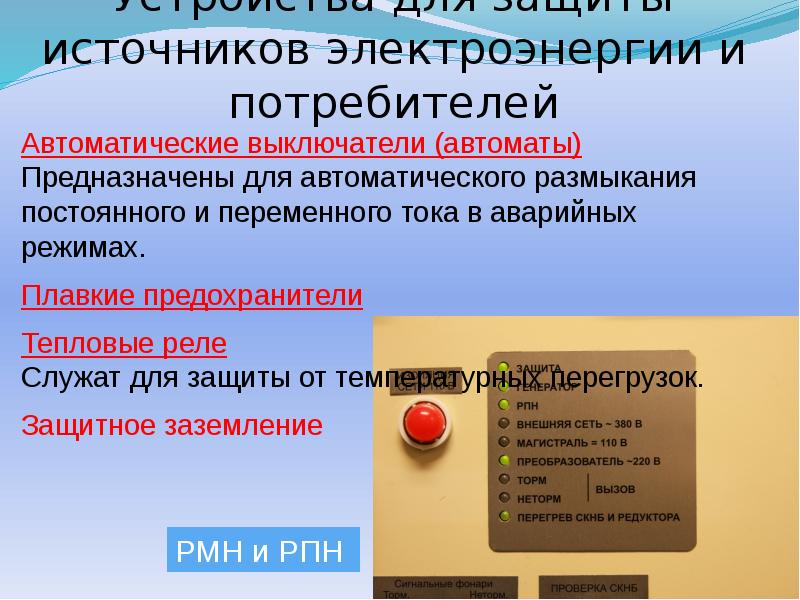

Устройства для защиты источников электроэнергии и потребителей

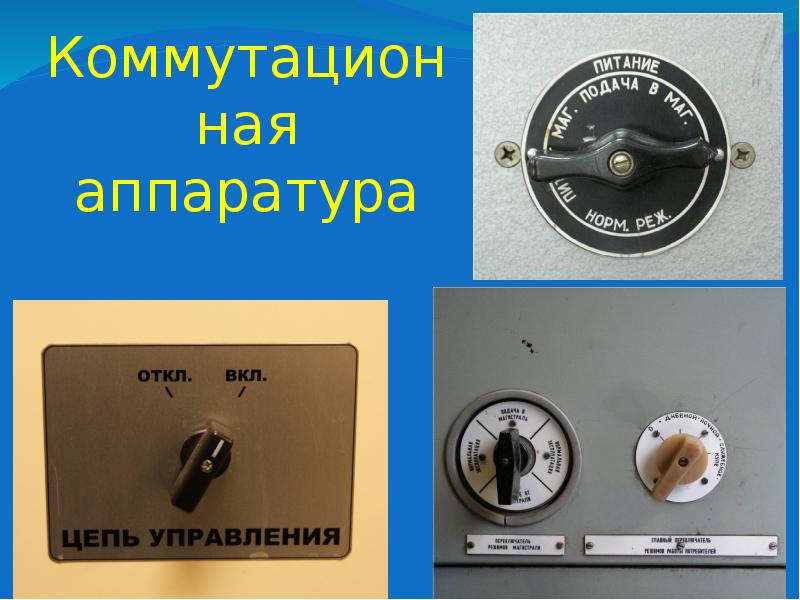

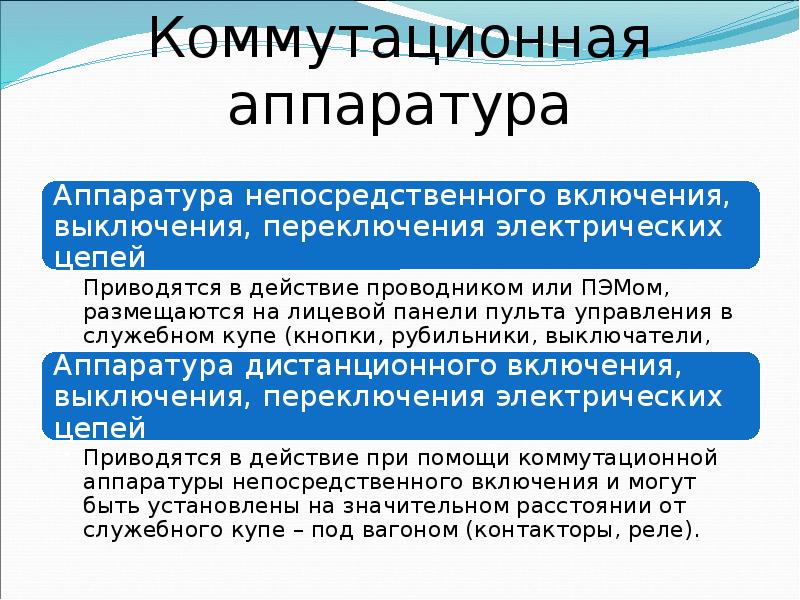

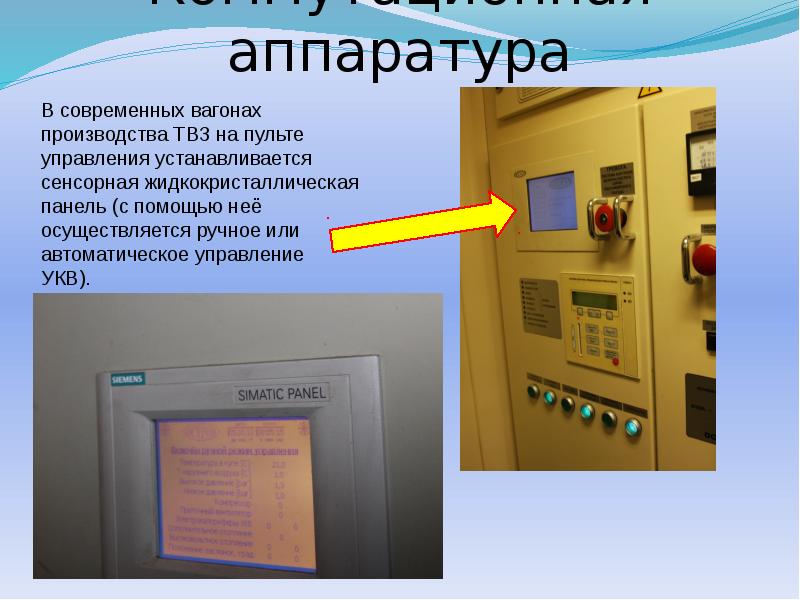

Коммутационная аппаратура

Коммутационная аппаратура

Коммутационная аппаратура

Система освещения вагона

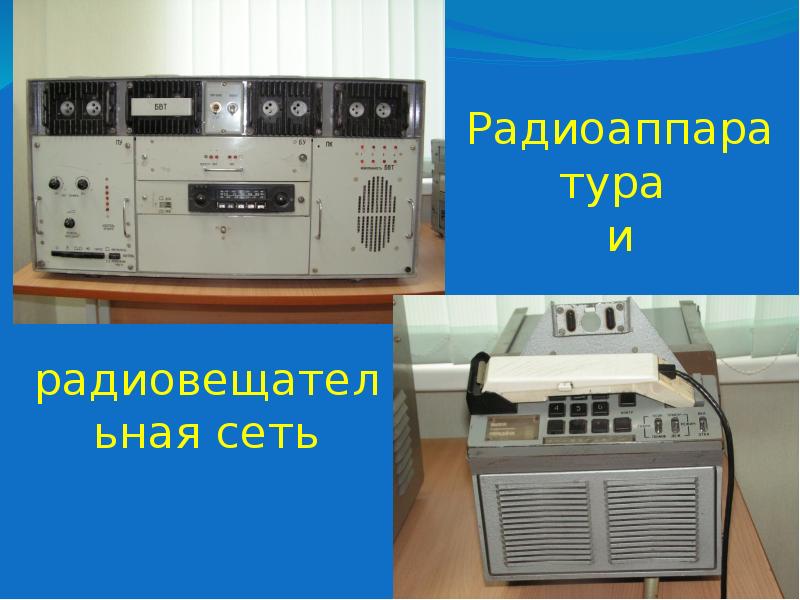

Радиоаппаратура и
