ЭЛЕКТРОМАГНИТНЫЕ КОЛЕБАНИЯ И ВОЛНЫ Подготовка к ГИА Учитель: Попова И.А. МБНОУ гимназия № 1 г. Белово Белово 2013

Цель: повторение основных понятий, графиков и формул, связанных с электромагнитными колебаниями и волнами в соответствии с кодификатором ГИА и планом демонстрационного варианта экзаменационной работы

Переменный ток Если плоская рамка площади S равномерно вращается с частотой f оборотов в секунду в однородном магнитном поле с индукцией то магнитный поток Φ, пронизывающий рамку периодически изменяется во времени Φ(t) = B ∙ S cos (2πft). В соответствии с законом электромагнитной индукции Фарадея на концах рамки появится переменное напряжение.

Получение переменного индукционного тока

Переменный ток Периодические или почти периодические изменения заряда, силы тока и напряжения называются электромагнитными колебаниями. Обычно эти колебания происходят с очень большой частотой, значительно превышающей частоту механических колебаний: ٧ = 50 Гц

Генератор переменного тока Здесь должен быть видеофрагмент «Генератор переменного тока» Скачайте фильм по адресу: http://school-collection.edu.ru/catalog/res/4170927d-c63b-4b0f-9142-66cbb89fea84/view/ и вставьте его на этот слайд. При вставке установите «при показе слайдов воспроизводить автоматически», на вкладке «Параметры» поставьте галочку в поле «Во весь экран»

Преобразования энергии в электрогенераторах В электрогенераторах осуществляется преобразование механической энергии в электрическую. Генераторы приводятся во вращение с помощью паровых, гидравлических, газовых турбин, двигателей внутреннего сгорания и других первичных двигателей.

Трансформатор Здесь должен быть видеофрагмент «Трансформатор» Скачайте фильм по адресу: http://school-collection.edu.ru/catalog/res/c75a8eb5-ab51-4da7-b8f1-ea20eb69d6af/view/ и вставьте его на этот слайд. При вставке установите «при показе слайдов воспроизводить автоматически», на вкладке «Параметры» поставьте галочку в поле «Во весь экран»

Трансформатор Для амплитудных значений напряжений на обмотках можно записать: Коэффициент K = n2 / n1 есть коэффициент трансформации. При K > 1 трансформатор называется повышающим, при K < 1 – понижающим.

Принцип действия трансформатора Здесь должен быть видеофрагмент «Принцип действия трансформатора» Скачайте фильм по адресу: http://school-collection.edu.ru/catalog/res/0ecdeeb7-391a-48af-a7aa-008952b50853/view/ и вставьте его на этот слайд. При вставке установите «при показе слайдов воспроизводить автоматически», на вкладке «Параметры» поставьте галочку в поле «Во весь экран»

Применение трансформаторов Мощные трехфазные трансформаторы используются в линиях передач электроэнергии на большие расстояния. Для уменьшения потерь на нагревание проводов необходимо уменьшить силу тока в линии передачи, и, следовательно, увеличить напряжение. Линии электропередачи строятся в расчете на напряжение 400–500 кВ, в линиях используется трехфазный ток частотой 50 Гц.

Передача электрической энергии на расстояние Здесь должен быть видеофрагмент «Передача электрической энергии на расстояние» Скачайте фильм по адресу: https://sites.google.com/site/gymnaziya1belovo/peredatha-elektro.wmv?attredirects=0&d=1 и вставьте его на этот слайд. При вставке установите «при показе слайдов воспроизводить автоматически», на вкладке «Параметры» поставьте галочку в поле «Во весь экран»

Электромагнитное поле ЭЛЕКТРОМАГНИТНОЕ ПОЛЕ - это порождающие друг друга переменные электрические и магнитные поля. Теория электромагнитного поля создана Джеймсом Максвеллом в 1865 г. Если электрические заряды движутся с ускорением, то создаваемое ими электрическое поле периодически меняется и само создает в пространстве переменное магнитное поле и т.д.

Электромагнитное поле Источниками электромагнитного поля могут быть: - движущийся магнит; - электрический заряд, движущийся с ускорением или колеблющийся.

Электромагнитные волны Электромагнитные волны – это распространяющиеся в пространстве электромагнитные колебания. Они поперечны, то есть векторы и перпендикулярны и друг другу, и направлению распространения волны.

Скорость распространения электромагнитных волн Скорость распространения электромагнитных волн в вакууме c (скорость света) – это мировая константа: c = 2,9979·108 м/с. Длина волны в вакууме и ее частота связаны формулой: λ = с/ν

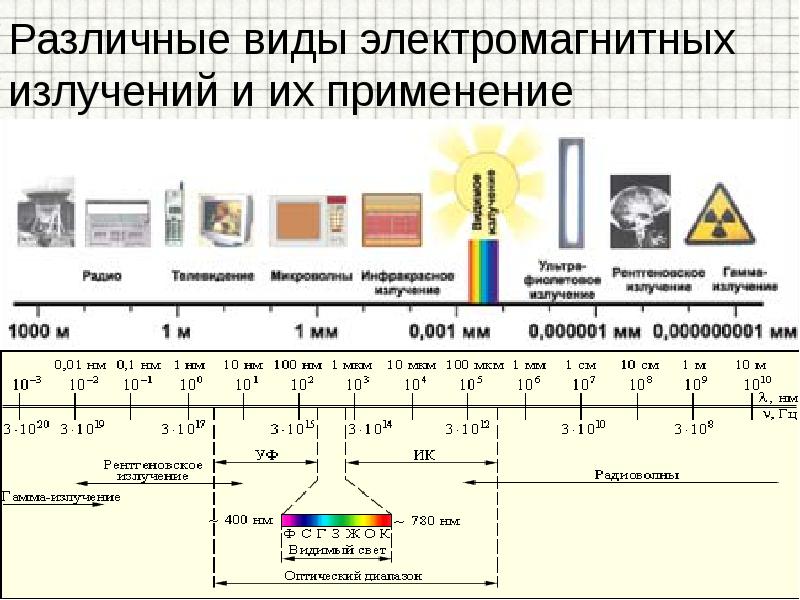

Различные виды электромагнитных излучений и их применение

Влияние электромагнитных излучений на живые организмы. Радиоволны получаются с помощью колебательных контуров и макроскопических вибраторов. Свойства: радиоволны различных частот и с различными длинами волн по-разному поглощаются и отражаются средами. проявляют свойства дифракции и интерференции. Применение: радиосвязь, телевидение, радиолокация.

Влияние электромагнитных излучений на живые организмы Инфракрасное излучение (тепловое) - излучается атомами или молекулами вещества. Инфракрасное излучение дают все тела при любой температуре. Свойства: • проходит через некоторые непрозрачные тела, а также сквозь дождь, дымку, снег, туман; • производит химическое действие (фототгластинки); • поглощаясь веществом, нагревает его; • невидимо; • способно к явлениям интерференции и дифракции; • регистрируется тепловыми методами. Применение: прибор ночного видения, криминалистика, физиотерапия, в промышленности для сушки изделий, древесины, фруктов.

Видимое излучение Часть электромагнитного излучения, воспринимаемая глазом. Свойства: отражение, преломление, воздействует на глаз, способно к явлению дисперсии, интерференции, дифракции.

Ультрафиолетовое излучение Источники: газоразрядные лампы с кварцевыми трубками. Излучается всеми твердыми телами, у которых t0 > 1000 °С, а также светящимися парами ртути. Свойства: Высокая химическая активность, невидимо, большая проникающая способность, убивает микроорганизмы, в небольших дозах благоприятно влияет на организм человека (загар), но в больших дозах оказывает отрицательное воздействие, изменяет развитие клеток, обмен веществ. Применение: в медицине, в промышленности.

Рентгеновские лучи Излучаются при больших ускорениях электронов. Свойства: интерференция, дифракция рентгеновских лучей на кристаллической решетке, большая проникающая способность. Облучение в больших дозах вызывает лучевую болезнь. Применение: в медицине с целью диагностики заболеваний внутренних органов; в промышленности для контроля внутренней структуры различных изделий.

γ-излучение Источники: атомное ядро (ядерные реакции). Свойства: Имеет огромную проникающую способность, оказывает сильное биологическое воздействие. Применение: в медицине, производстве (γ -дефектоскопия).

Влияние электромагнитных излучений на живые организмы. Электромагнитное излучение частотой 50 Гц, которое создается проводами сети переменного тока, при длительном воздействии вызывает сонливость, признаки усталости, головные боли. Чтобы не усиливать действие бытовых электромагнитных излучений, специалисты рекомендуют не располагать близко друг к другу работающие в наших квартирах электроприборы — микроволновую печь, электроплиту, телевизор, стиральную машину, холодильник, утюг, электрический чайник. Расстояние между ними должно быть не менее 1,5—2 м.

Конденсатор - - это система из двух и более электродов (обычно в форме пластин, называемых обкладками), разделённых диэлектриком, толщина которого мала по сравнению с размерами обкладок конденсатора. Такая система обладает взаимной ёмкостью и способна сохранять электрический заряд.

Ёмкость в цепи переменного и постоянного тока Здесь должен быть видеофрагмент «Ёмкость в цепи переменного и постоянного тока» Скачайте фильм по адресу: http://narod.ru/disk/start/07.dl11se-narod.yandex.ru/3841480001/hc839a1565f13203808aaf655f3865795/%D0%81%D0%BC%D0%BA%D0%BE%D1%81%D1%82%D1%8C%20%D0%B2%20%D1%86%D0%B5%D0%BF%D0%B8%20%D0%BF%D0%B5%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE%20%D0%B8%20%D0%BF%D0%BE%D1%81%D1%82%D0%BE%D1%8F%D0%BD%D0%BD%D0%BE%D0%B3%D0%BE%20%D1%82%D0%BE%D0%BA%D0%B0.avi и вставьте его на этот слайд. При вставке установите «при показе слайдов воспроизводить автоматически», на вкладке «Параметры» поставьте галочку в поле «Во весь экран»

Колебательный контур КОЛЕБАТЕЛЬНЫЙ КОНТУР, замкнутая электрическая цепь, состоящая из конденсатора емкостью С и катушки с индуктивностью L, в которой могут возбуждаться собственные колебания с частотой, обусловленные перекачкой энергии из электрического поля конденсатора в магнитное поле катушки и обратно.

Вынужденные электромагнитные колебания Процессы, возникающие в электрических цепях под действием внешнего периодического источника тока, называются вынужденными колебаниями.

Получение электромагнитных колебаний Электромагнитные волны могут возбуждаться только ускоренно движущимися зарядами. Простейшей системой, излучающей электромагнитные волны, является небольшой по размерам электрический диполь, который называют диполем Герца. В современной радиотехнике излучение электромагнитных волн производится с помощью антенн различных конструкций, в которых возбуждаются быстропеременные токи. В радиотехнике диполь Герца эквивалентен небольшой антенне, размер которой много меньше длины волны λ.

Вибратор Герца

Принцип радиосвязи Для получения электромагнитных волн Генрих Герц использовал простейшее устройство, называемое вибратором Герца. Это устройство представляет собой открытый колебательный контур. Электромагнитные волны регистрировались с помощью приемного резонатора, в котором возбуждаются колебания тока. Схема приемника Попова, приведенная в «Журнале Русского физико-химического общества»

Принципы радиосвязи Принцип радиосвязи заключается в том, что электрический ток высокой частоты, созданный в передающей антенне, вызывает в окружающем пространстве быстроменяющееся электромагнитное поле, которое распространяется в виде электромагнитной волны. Трудность передачи звукового сигнала состоит в том, что для радиосвязи необходимы колебания высокой частоты, а колебания звукового диапазона — низкочастотные колебания, для излучения которых невозможно построить эффективные антенны.

Схема радиосвязи

Схема радиосвязи

Классификация видов радиоволн

Виды радиосвязи № полосы частотного спектра Метрическое наименование Диапазон длин Диапазон частот 4 Мириаметровые 10-100 км 3-30 кГц 5 Километровые 1-10 км 30-300 кГц 6 Гектометровые 10-1000 м 300-3000 кГц- 7 Декаметровые 10-100 м 3-30 МГц 8 Метровые 1-10 м 30-300 МГц 9 Дециметровые 10-0,1 м 300-3000 МГц 10 Сантиметровые 1-10 см 3-30 ГГц 11 Миллиметровые 1-10 мм 30-300 ГГц 12 Децимиллиметровые 0,1-1 мм 300-3000 ГГц

Рассмотрим задачи: Подборка заданий по кинематике (из заданий ГИА 2008-2010 гг.)

ГИА-2010-12. Заряженная частица излучает электромагнитные волны, если

ГИА-2010-12. Какое из перечисленных ниже свойств света подтверждает его волновые свойства?

ГИА-2010-12. Какое электромагнитное излучение из перечисленных ниже видов имеет наибольшую длину волны?

ГИА-2010-12. Какой из перечисленных ниже видов электромагнитных излучений имеет наименьшую длину волны?

(ГИА 2009 г.) 12. На рисунке приведена шкала электромагнитных волн. Определите, к какому виду излучения принадлежат электромагнитные волны с длиной волны 0,1 мм.

(ГИА 2010 г.) 13. На рисунке приведена шкала электромагнитных волн. Определите, к какому виду излучения относятся электромагнитные волны с длиной волны 1 см. только к радиоизлучению только к рентгеновскому излучению к радиоизлучению и инфракрасному излучению к ультрафиолетовому и рентгеновскому излучению

ГИА-2010-12. На какой частоте работает радиостанция, передавая программу на волне 250 м?

ГИА-2010-12. На какой частоте суда передают сигнал бедствия (SOS), если по международному соглашению длина радиоволны этого сигнала должна быть равной 600 м?

ГИА-2010-12. Чему равна длина волн, посылаемых радиостанцией, работающей на частоте 1400 кГц?

ГИА-2010-12. Длина электромагнитной волны, распространяющейся в воздухе с периодом колебаний T = 0,03 мкс, равна

ГИА-2010-12. Период колебаний в электромагнитной волне, распространяющейся в воздухе с длиной полны 3 м равен

(ЕГЭ 2001 г.) А15. На рисунке показан график колебаний силы тока в колебательном контуре с антенной. Определите длину электромагнитной волны, излучаемой антенной.

(ЕГЭ 2001 г.) А21. Колебания электрического поля в электромагнитной волне описывается уравнением E = 10cos(10-12t + /2). Определите циклическую частоту  колебаний.

(ЕГЭ 2001 г., Демо) А18. На рисунке приведен график изменения напряжения в электрической цепи с течением времени. Чему равен период колебаний напряжения?

(ЕГЭ 2002 г., Демо) А20. Радиостанция работает на частоте 0,75108 Гц. Какова длина волны, излучаемой антенной радиостанции? (Скорость распространения электромагнитных волн 300 000 км/с.)

(ЕГЭ 2002 г., КИМ) А32. Согласно теории Максвелла электромагнитные волны излучаются

(ЕГЭ 2004 г., демо) А16. Катушка квартирного электрического звонка с железным сердечником подключена к переменному току бытовой электросети частотой 50 Гц (см. рисунок). Частота колебаний якоря

(ЕГЭ 2004 г., демо) А17. Скорость распространения электромагнитных волн

(ЕГЭ 2008 г., ДЕМО) А21. Среди приведенных примеров электромагнитных волн максимальной длиной волны обладает
