ЕСКД презентация

ЕСКД Единая система конструкторской документации

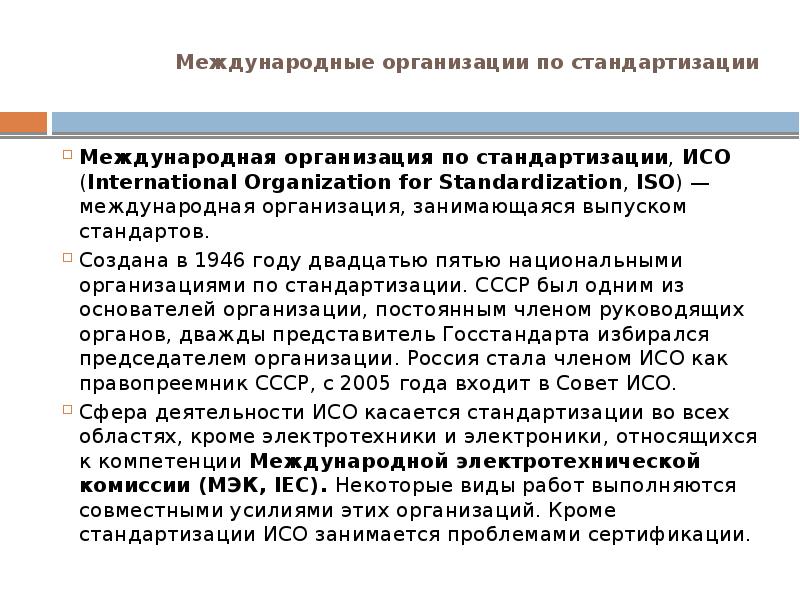

Международные организации по стандартизации Международная организация по стандартизации, ИСО (International Organization for Standardization, ISO) — международная организация, занимающаяся выпуском стандартов. Создана в 1946 году двадцатью пятью национальными организациями по стандартизации. СССР был одним из основателей организации, постоянным членом руководящих органов, дважды представитель Госстандарта избирался председателем организации. Россия стала членом ИСО как правопреемник СССР, с 2005 года входит в Совет ИСО. Сфера деятельности ИСО касается стандартизации во всех областях, кроме электротехники и электроники, относящихся к компетенции Международной электротехнической комиссии (МЭК, IEC). Некоторые виды работ выполняются совместными усилиями этих организаций. Кроме стандартизации ИСО занимается проблемами сертификации.

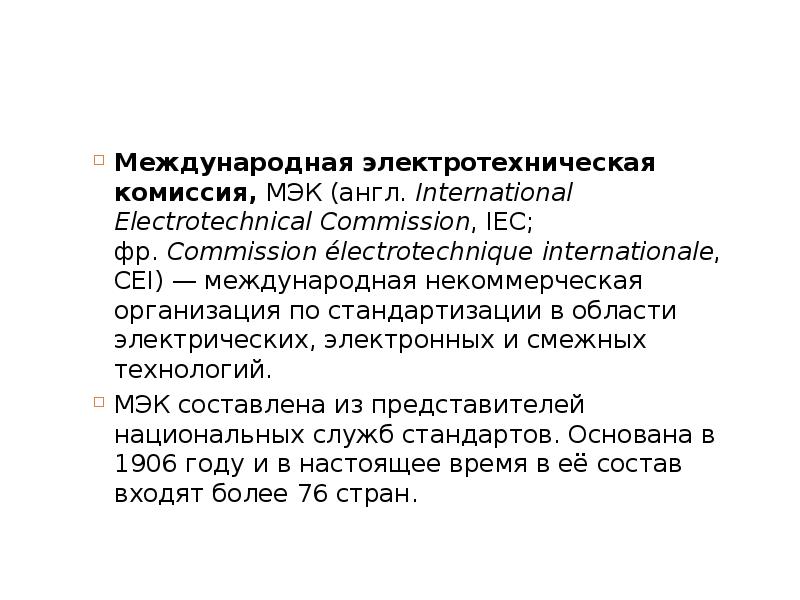

Международная электротехническая комиссия, МЭК (англ. International Electrotechnical Commission, IEC; фр. Commission électrotechnique internationale, CEI) — международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий. Международная электротехническая комиссия, МЭК (англ. International Electrotechnical Commission, IEC; фр. Commission électrotechnique internationale, CEI) — международная некоммерческая организация по стандартизации в области электрических, электронных и смежных технологий. МЭК составлена из представителей национальных служб стандартов. Основана в 1906 году и в настоящее время в её состав входят более 76 стран.

Межгосударственный совет по стандартизации, метрологии и сертификации (МГС) — региональная организация по стандартизации и нормативной документации в странах СНГ (в соответствии с резолюцией Совета ИСО). Межгосударственный совет по стандартизации, метрологии и сертификации (МГС) — региональная организация по стандартизации и нормативной документации в странах СНГ (в соответствии с резолюцией Совета ИСО). Создан в 1992 г. в соответствии с межправительственным «Соглашением о проведении согласованной политики в области стандартизации, метрологии и сертификации». Рабочие органы МГС: постоянно действующий секретариат в Минске и органы по разработке стандартов — межгосударственные технические комитеты (МТК). Национальный орган по стандартизации — Федеральное агентство по техническому регулированию и метрологии (Росстандарт)

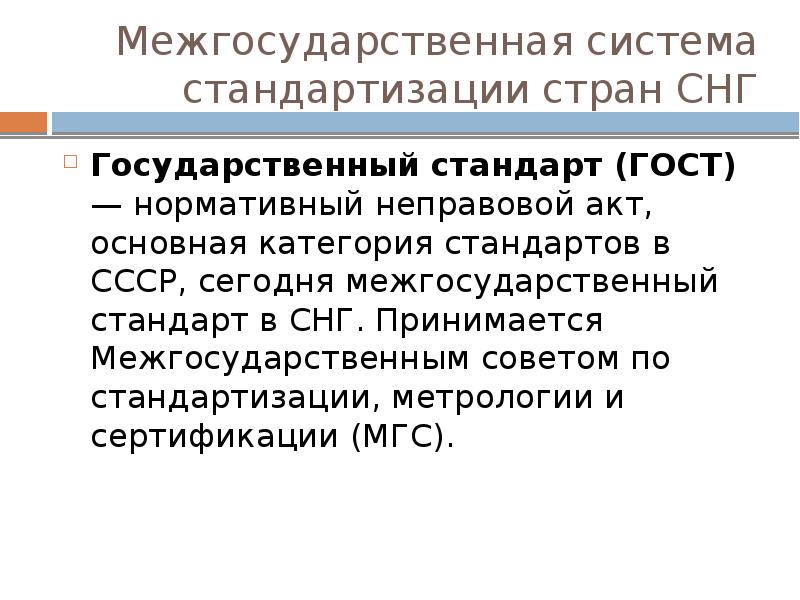

Межгосударственная система стандартизации стран СНГ Государственный стандарт (ГОСТ) — нормативный неправовой акт, основная категория стандартов в СССР, сегодня межгосударственный стандарт в СНГ. Принимается Межгосударственным советом по стандартизации, метрологии и сертификации (МГС).

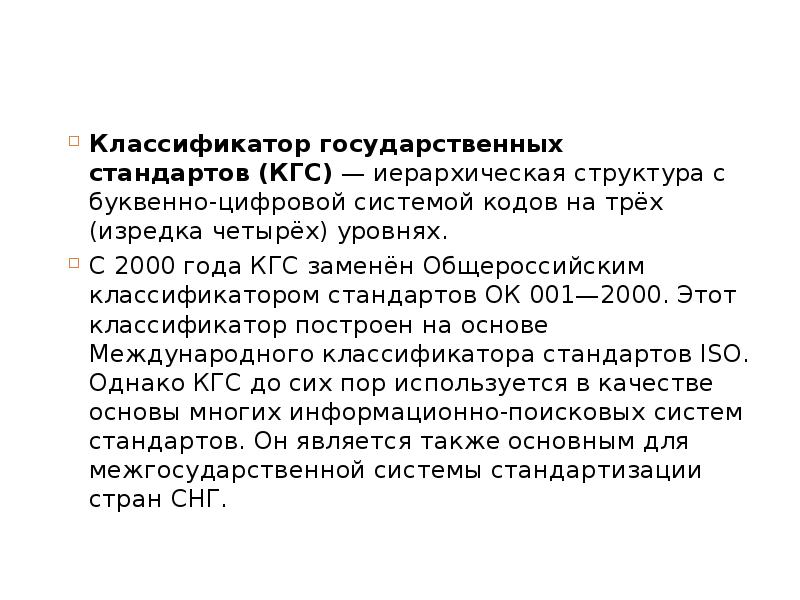

Классификатор государственных стандартов (КГС) — иерархическая структура с буквенно-цифровой системой кодов на трёх (изредка четырёх) уровнях. Классификатор государственных стандартов (КГС) — иерархическая структура с буквенно-цифровой системой кодов на трёх (изредка четырёх) уровнях. С 2000 года КГС заменён Общероссийским классификатором стандартов ОК 001—2000. Этот классификатор построен на основе Международного классификатора стандартов ISO. Однако КГС до сих пор используется в качестве основы многих информационно-поисковых систем стандартов. Он является также основным для межгосударственной системы стандартизации стран СНГ.

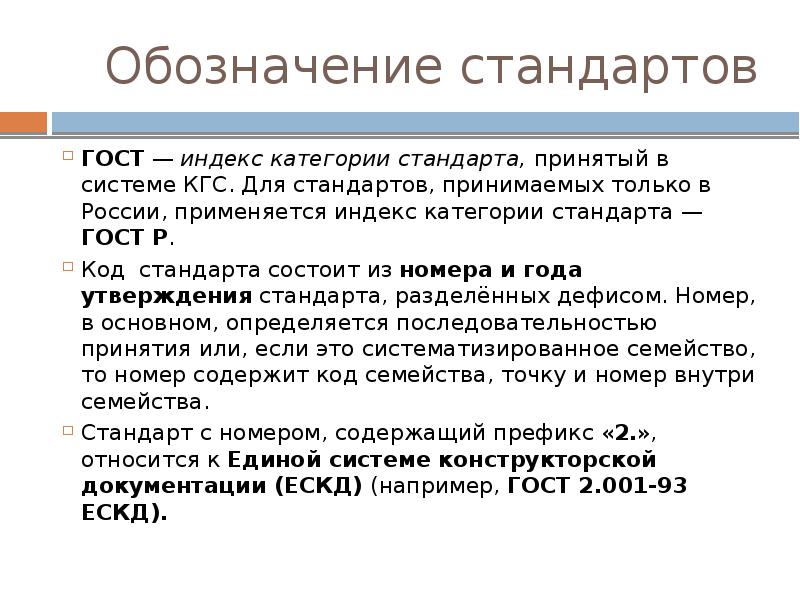

Обозначение стандартов ГОСТ — индекс категории стандарта, принятый в системе КГС. Для стандартов, принимаемых только в России, применяется индекс категории стандарта — ГОСТ Р. Код стандарта состоит из номера и года утверждения стандарта, разделённых дефисом. Номер, в основном, определяется последовательностью принятия или, если это систематизированное семейство, то номер содержит код семейства, точку и номер внутри семейства. Стандарт с номером, содержащий префикс «2.», относится к Единой системе конструкторской документации (ЕСКД) (например, ГОСТ 2.001-93 ЕСКД).

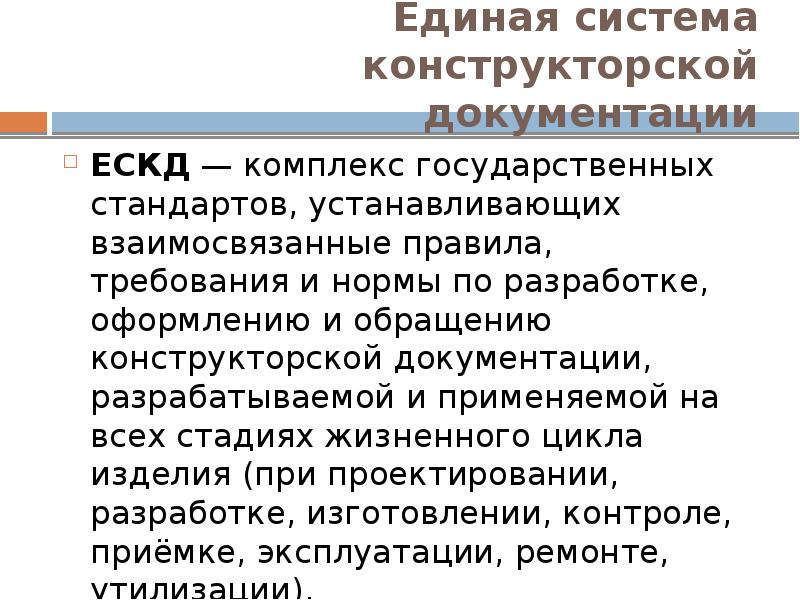

Единая система конструкторской документации ЕСКД — комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

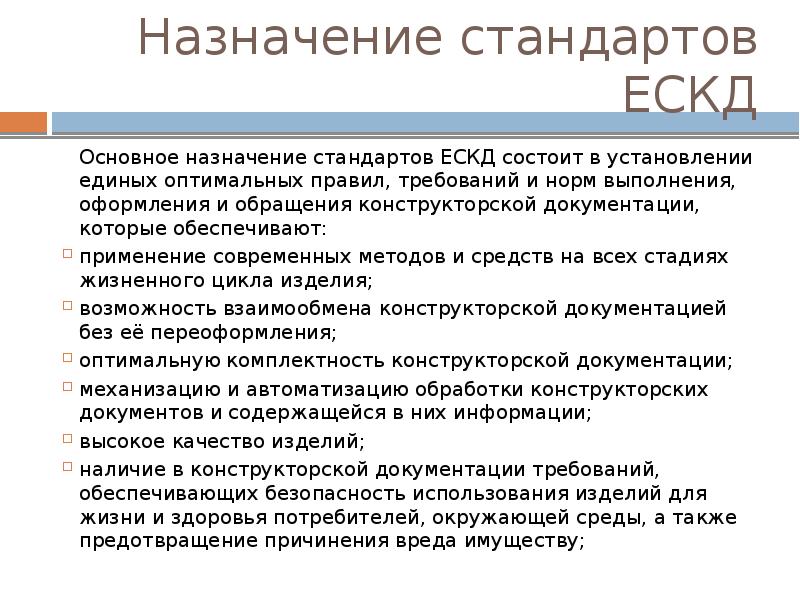

Назначение стандартов ЕСКД Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают: применение современных методов и средств на всех стадиях жизненного цикла изделия; возможность взаимообмена конструкторской документацией без её переоформления; оптимальную комплектность конструкторской документации; механизацию и автоматизацию обработки конструкторских документов и содержащейся в них информации; высокое качество изделий; наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу;

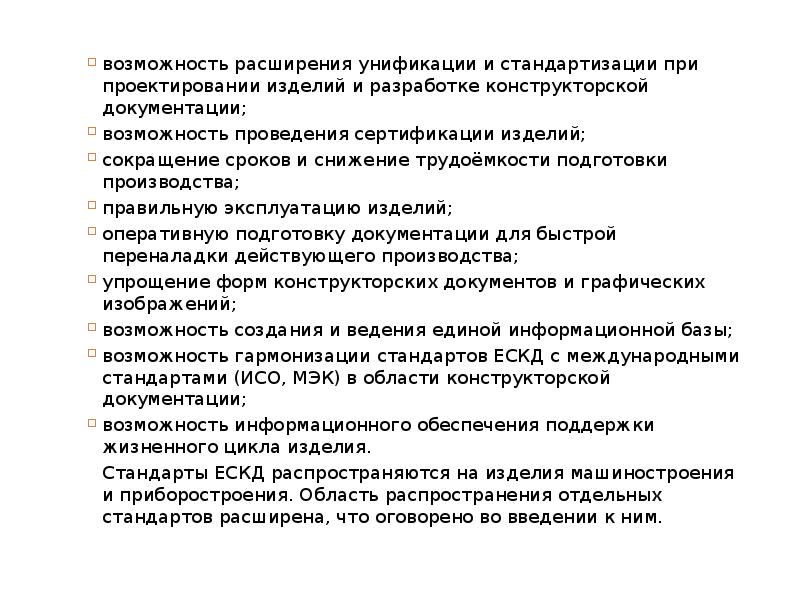

возможность расширения унификации и стандартизации при проектировании изделий и разработке конструкторской документации; возможность расширения унификации и стандартизации при проектировании изделий и разработке конструкторской документации; возможность проведения сертификации изделий; сокращение сроков и снижение трудоёмкости подготовки производства; правильную эксплуатацию изделий; оперативную подготовку документации для быстрой переналадки действующего производства; упрощение форм конструкторских документов и графических изображений; возможность создания и ведения единой информационной базы; возможность гармонизации стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации; возможность информационного обеспечения поддержки жизненного цикла изделия. Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов расширена, что оговорено во введении к ним.

Обозначение стандартов ЕСКД Обозначение стандарта состоит из: индекса категории стандарта - ГОСТ; цифры 2, присвоенной комплексу стандартов ЕСКД; цифры (после точки), обозначающей номер группы стандартов; двузначного числа, определяющего порядковый номер стандарта в данной группе; двух последних цифр (после тире), указывающих две последние цифры года утверждения стандарта. Например: ГОСТ 2.001-93 ЕСКД. «Общие положения».

Классификационные группы стандартов ЕСКД Межгосударственные стандарты ЕСКД распределяются по классификационным группам: 0 - Общие положения 1 - Основные положения 2 - Классификация и обозначение изделий и конструкторских документов 3 - Общие правила выполнения чертежей 4 - Правила выполнения чертежей различных изделий 5 - Правила изменения и обращения конструкторской документации 6 - Правила выполнения эксплуатационной и ремонтной документации 7 - Правила выполнения схем 8 - Правила выполнения документов при макетном методе проектирования 9 - Прочие стандарты

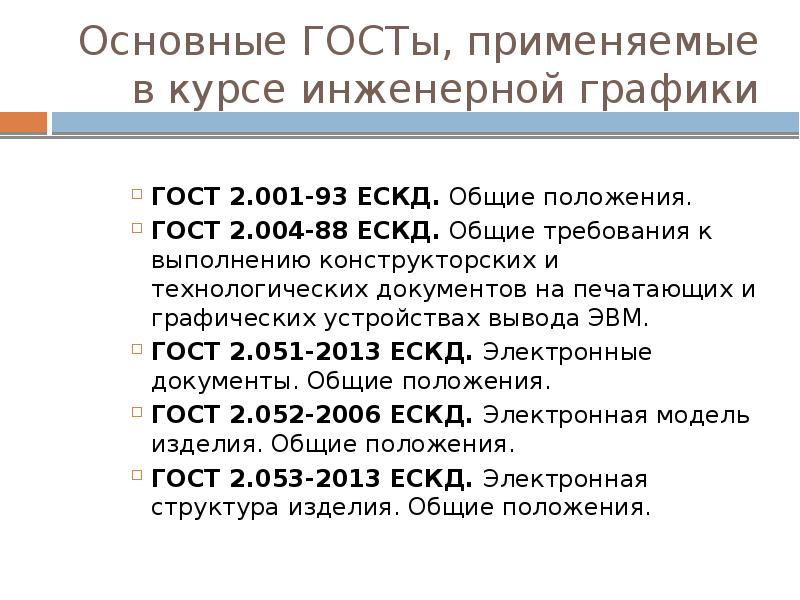

Основные ГОСТы, применяемые в курсе инженерной графики ГОСТ 2.001-93 ЕСКД. Общие положения. ГОСТ 2.004-88 ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ. ГОСТ 2.051-2013 ЕСКД. Электронные документы. Общие положения. ГОСТ 2.052-2006 ЕСКД. Электронная модель изделия. Общие положения. ГОСТ 2.053-2013 ЕСКД. Электронная структура изделия. Общие положения.

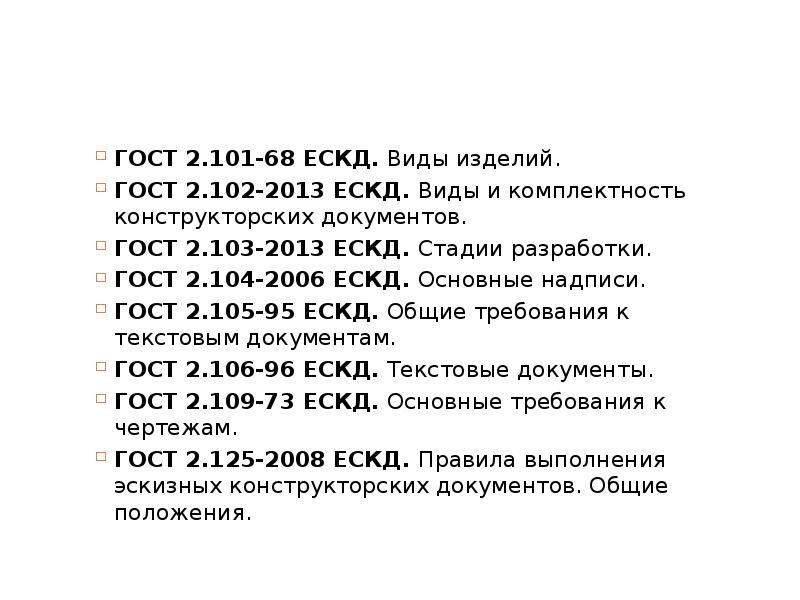

ГОСТ 2.101-68 ЕСКД. Виды изделий. ГОСТ 2.101-68 ЕСКД. Виды изделий. ГОСТ 2.102-2013 ЕСКД. Виды и комплектность конструкторских документов. ГОСТ 2.103-2013 ЕСКД. Стадии разработки. ГОСТ 2.104-2006 ЕСКД. Основные надписи. ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам. ГОСТ 2.106-96 ЕСКД. Текстовые документы. ГОСТ 2.109-73 ЕСКД. Основные требования к чертежам. ГОСТ 2.125-2008 ЕСКД. Правила выполнения эскизных конструкторских документов. Общие положения.

ГОСТ 2.301-68 ЕСКД. Форматы. ГОСТ 2.301-68 ЕСКД. Форматы. ГОСТ 2.302-68 ЕСКД. Масштабы. ГОСТ 2.303-68 ЕСКД. Линии. ГОСТ 2.304-81 ЕСКД. Шрифты чертёжные. ГОСТ 2.305-2008 ЕСКД. Изображения — виды, разрезы, сечения. ГОСТ 2.306-68 ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах. ГОСТ 2.307-2011 ЕСКД. Нанесение размеров и предельных отклонений. ГОСТ 2.309-73 ЕСКД. Обозначение шероховатости поверхностей. ГОСТ 2.311-68 ЕСКД. Изображение резьбы. ГОСТ 2.315-68 ЕСКД. Изображения упрощённые и условные крепёжных деталей. ГОСТ 2.316-2008 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц. ГОСТ 2.317-2011 ЕСКД. Аксонометрические проекции.

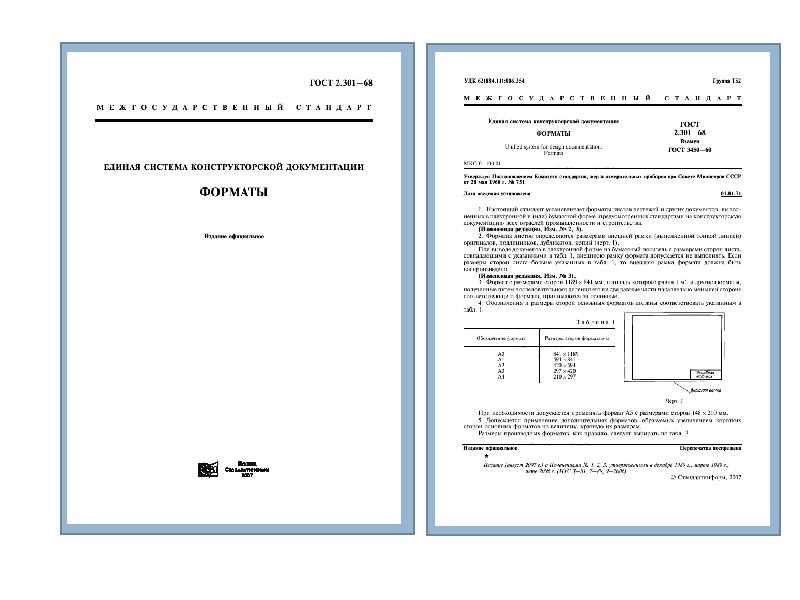

ФОРМАТЫ ГОСТ 2.301-68

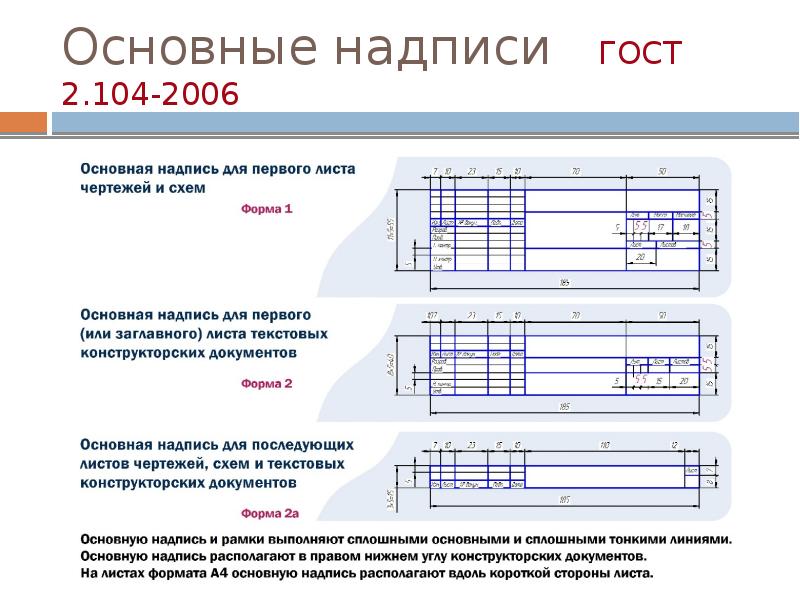

Основные надписи ГОСТ 2.104-2006

Шрифты чертежные ГОСТ 2.304-81

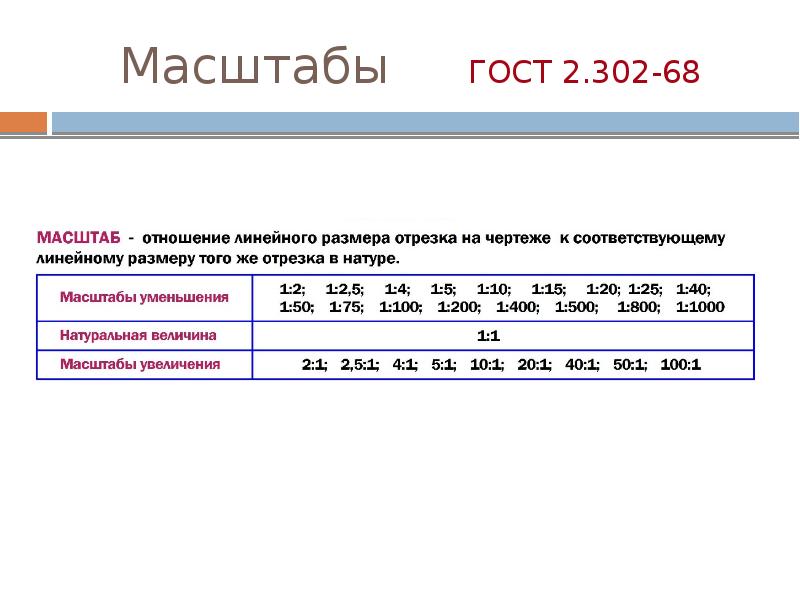

Масштабы ГОСТ 2.302-68

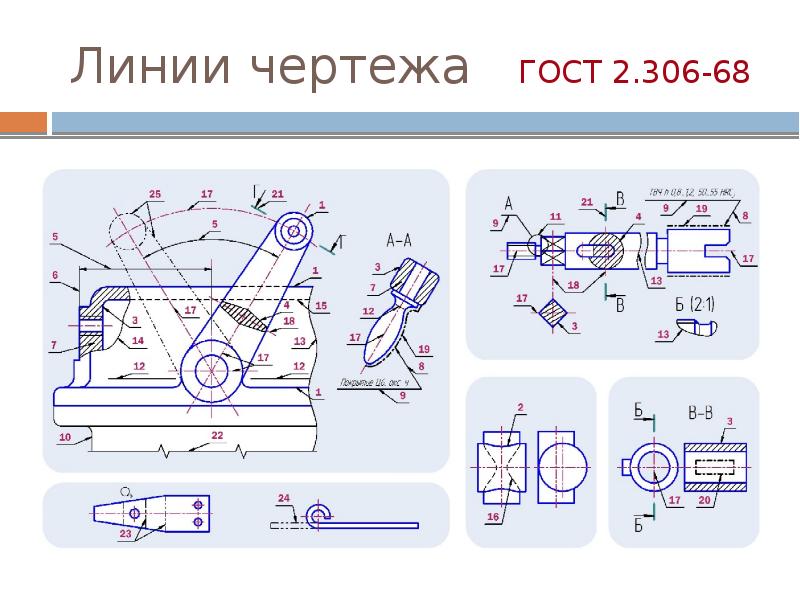

Линии чертежа ГОСТ 2.306-68

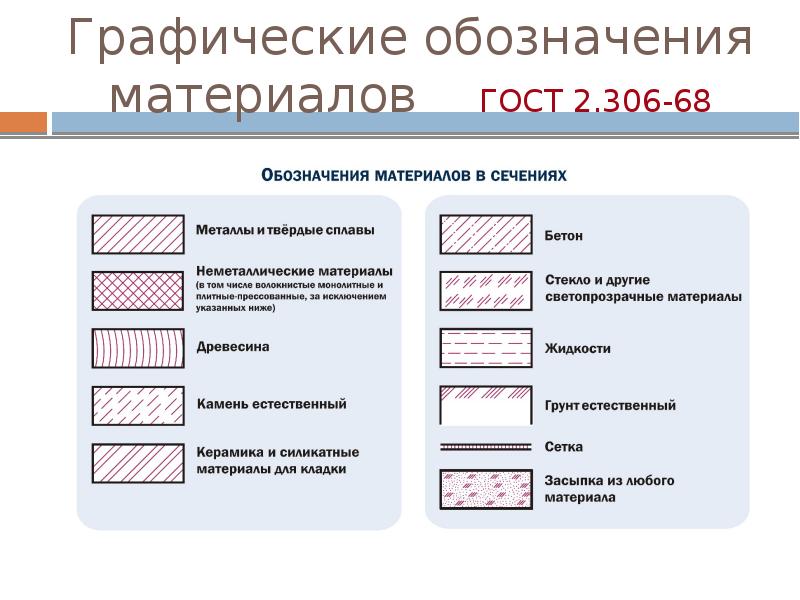

Графические обозначения материалов ГОСТ 2.306-68

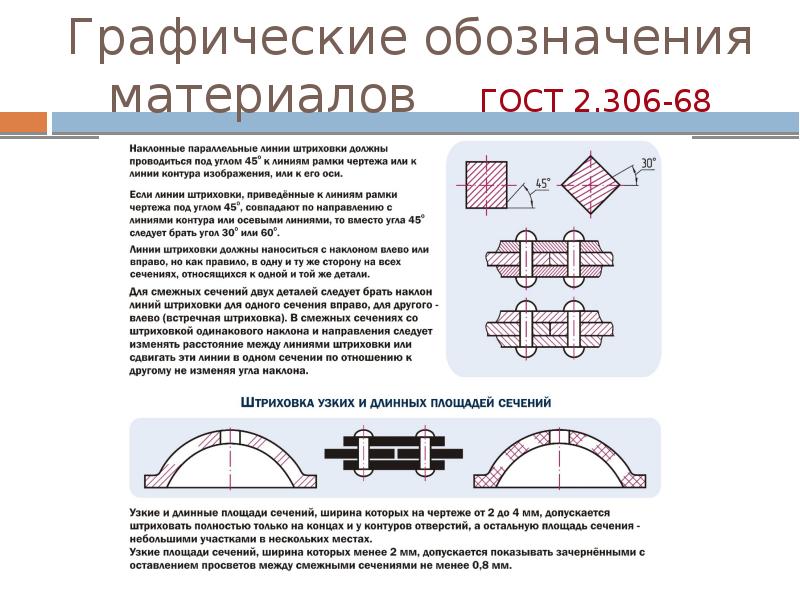

Графические обозначения материалов ГОСТ 2.306-68

Аксонометрия

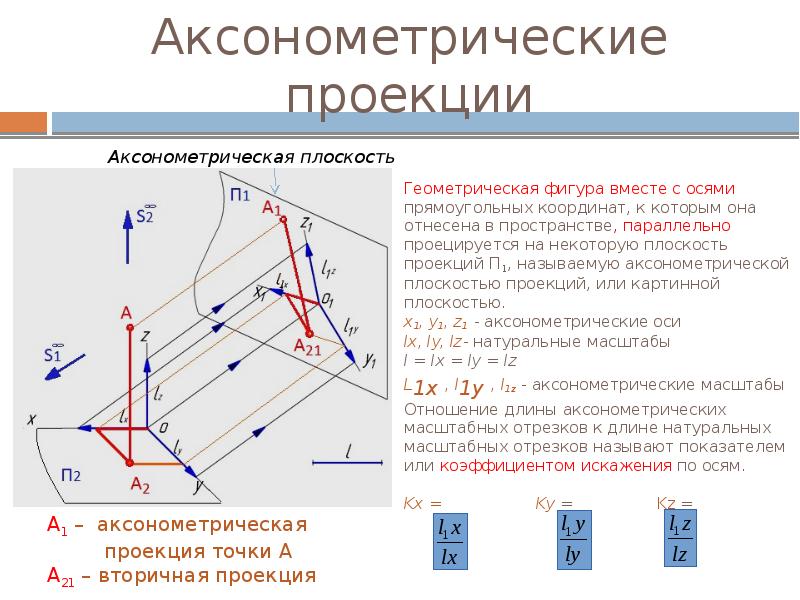

Аксонометрические проекции Геометрическая фигура вместе с осями прямоугольных координат, к которым она отнесена в пространстве, параллельно проецируется на некоторую плоскость проекций П1, называемую аксонометрической плоскостью проекций, или картинной плоскостью. x1, y1, z1 - аксонометрические оси lx, ly, lz- натуральные масштабы l = lx = ly = lz L1x , l1y , l1z - аксонометрические масштабы Отношение длины аксонометрических масштабных отрезков к длине натуральных масштабных отрезков называют показателем или коэффициентом искажения по осям. Kx = Ky = Kz =

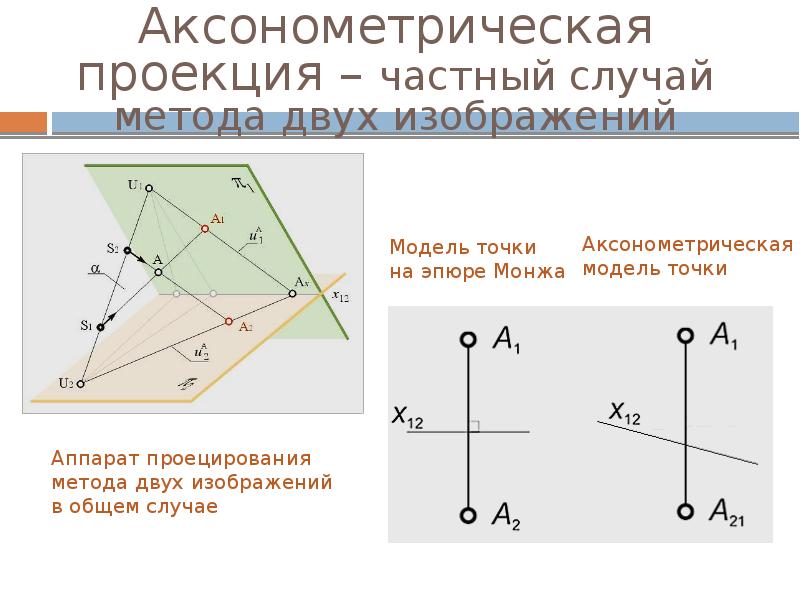

Аксонометрическая проекция – частный случай метода двух изображений

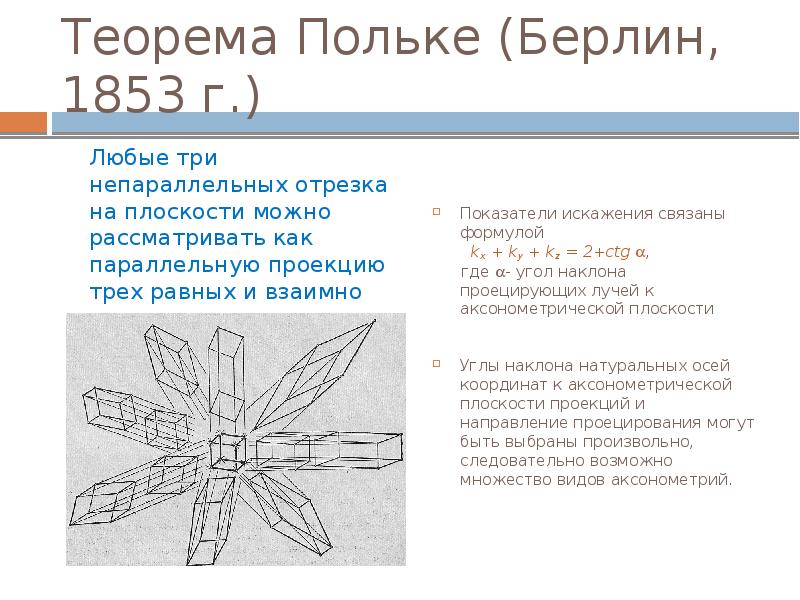

Теорема Польке (Берлин, 1853 г.) Любые три непараллельных отрезка на плоскости можно рассматривать как параллельную проекцию трех равных и взаимно перпендикулярных отрезков в пространстве.

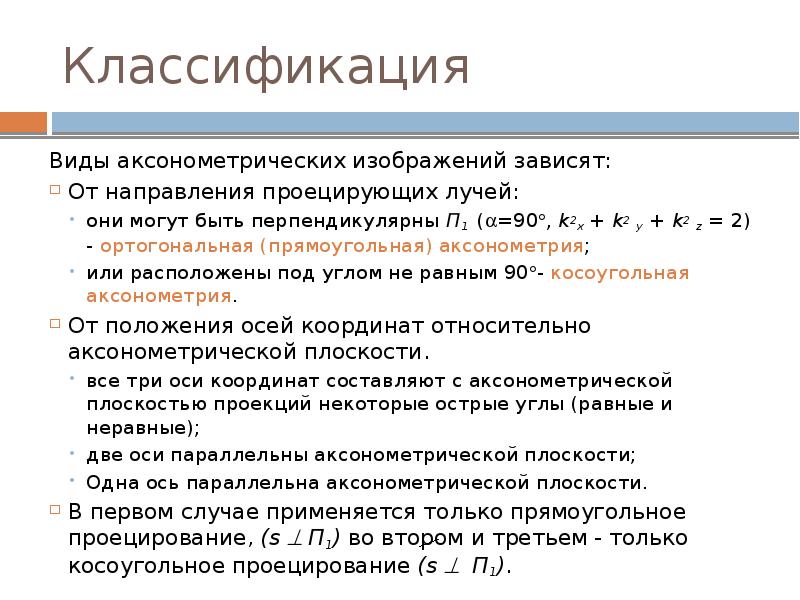

Классификация Виды аксонометрических изображений зависят: От направления проецирующих лучей: они могут быть перпендикулярны П1 (=90, k2x + k2 y + k2 z = 2) - ортогональная (прямоугольная) аксонометрия; или расположены под углом не равным 90- косоугольная аксонометрия. От положения осей координат относительно аксонометрической плоскости. все три оси координат составляют с аксонометрической плоскостью проекций некоторые острые углы (равные и неравные); две оси параллельны аксонометрической плоскости; Одна ось параллельна аксонометрической плоскости. В первом случае применяется только прямоугольное проецирование, (s  П1) во втором и третьем - только косоугольное проецирование (s  П1).

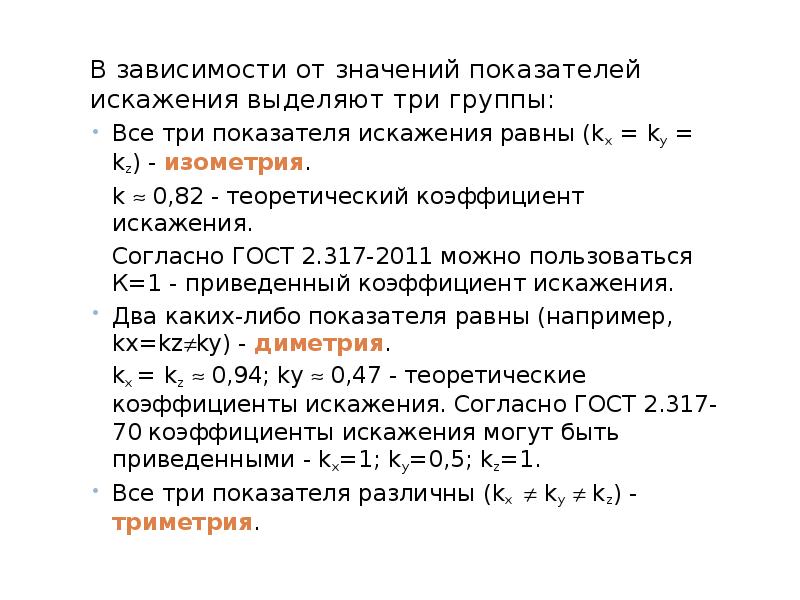

В зависимости от значений показателей искажения выделяют три группы: В зависимости от значений показателей искажения выделяют три группы: Все три показателя искажения равны (kx = ky = kz) - изометрия. k  0,82 - теоретический коэффициент искажения. Согласно ГОСТ 2.317-2011 можно пользоваться К=1 - приведенный коэффициент искажения. Два каких-либо показателя равны (например, kx=kzky) - диметрия. kx = kz  0,94; ky  0,47 - теоретические коэффициенты искажения. Согласно ГОСТ 2.317-70 коэффициенты искажения могут быть приведенными - kx=1; ky=0,5; kz=1. Все три показателя различны (kx  ky  kz) - триметрия.

Виды аксонометрий по ГОСТ 2.317-2011 ЕСКД На практике применяют несколько видов как прямоугольной, так и косоугольной аксонометрии с наиболее простыми соотношениями между показателями искажений. Прямоугольные проекции: Изометрическая проекция Диметрическая проекция Косоугольные проекции: Фронтальная изометрическая проекция Горизонтальная изометрическая проекция Фронтальная диметрическая проекция

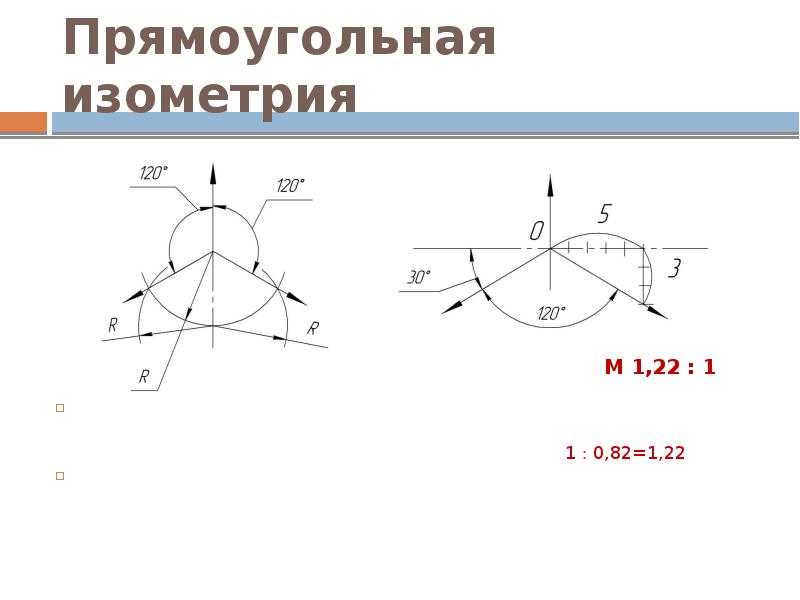

Прямоугольная изометрия

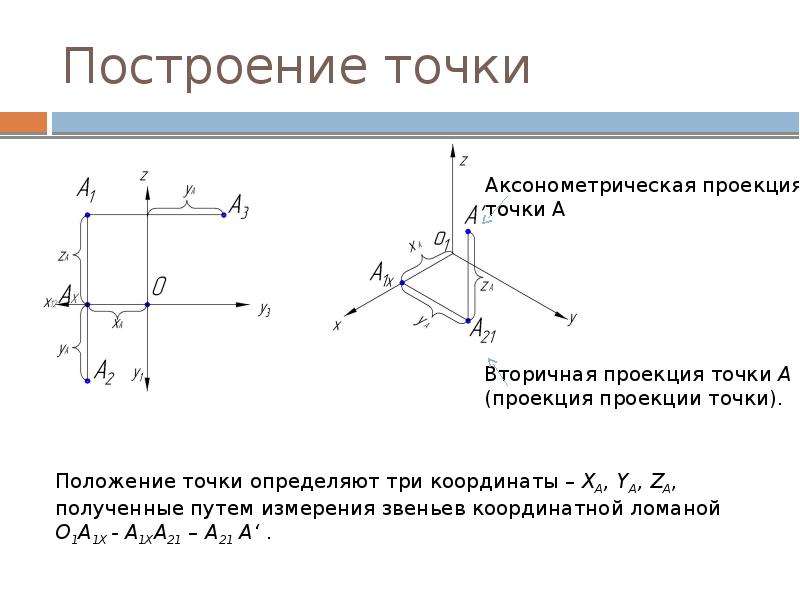

Построение точки

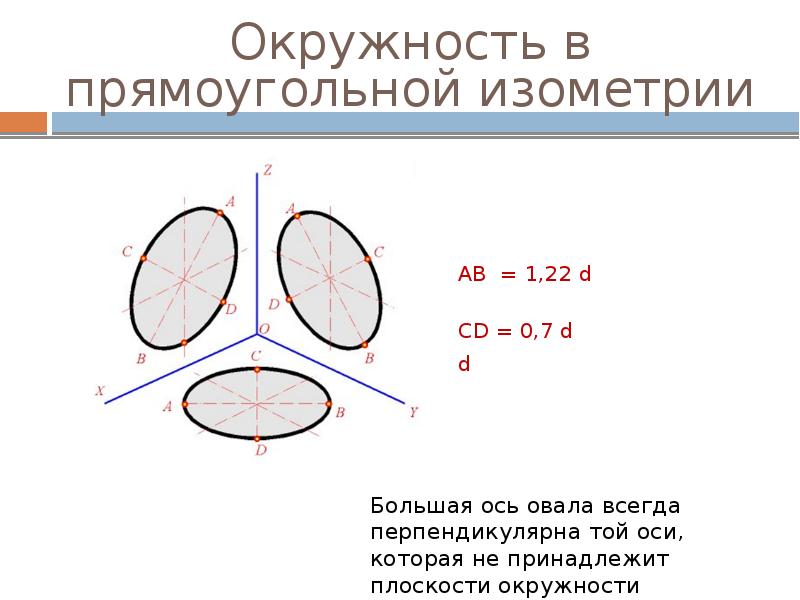

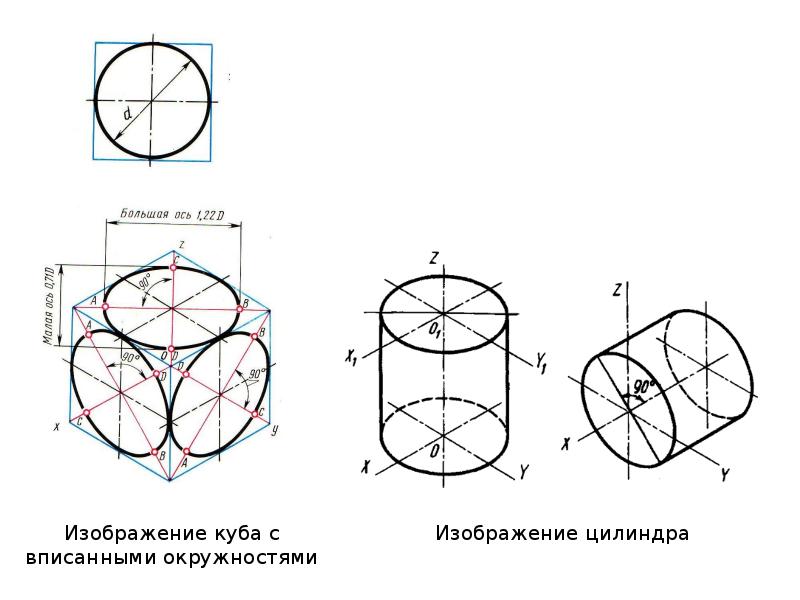

Окружность в прямоугольной изометрии

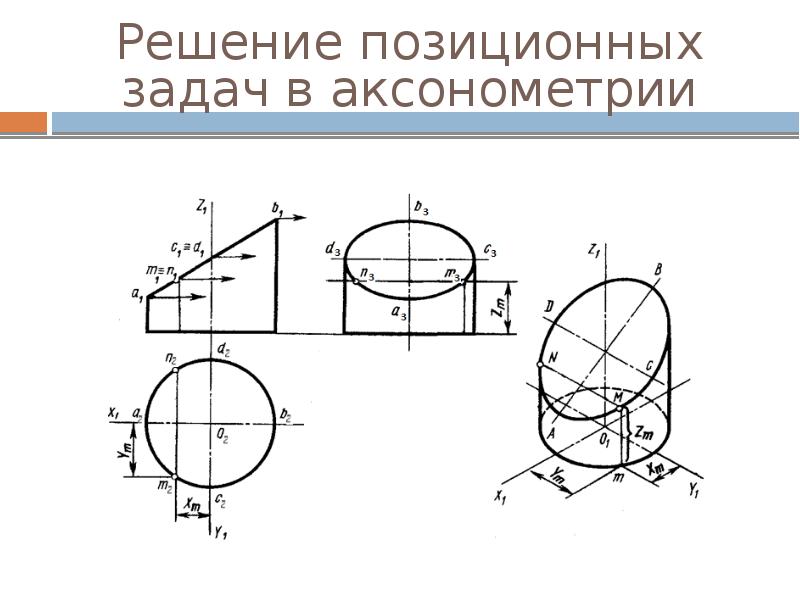

Решение позиционных задач в аксонометрии

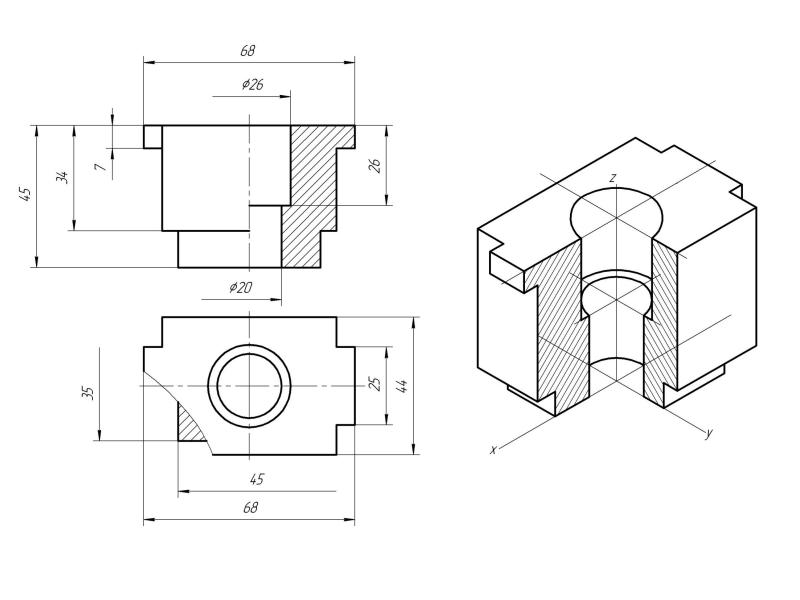

Изображение детали в прямоугольной изометрии

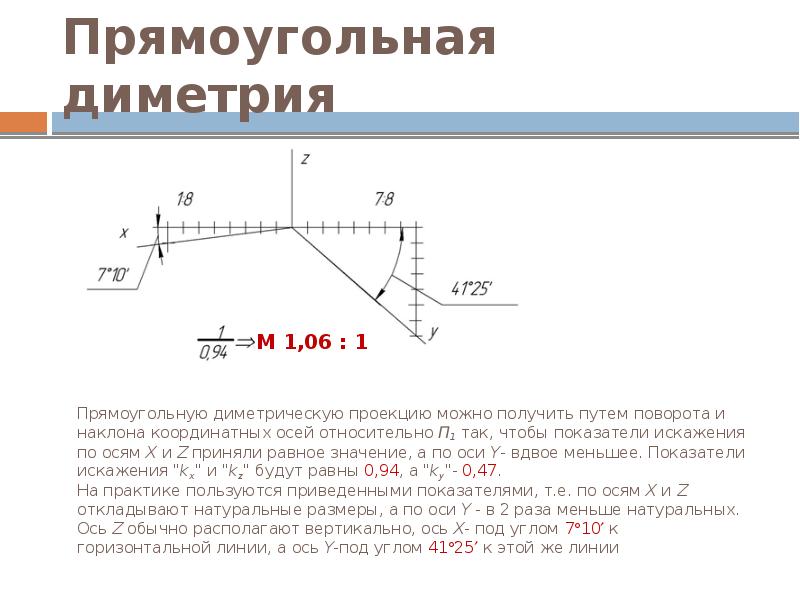

Прямоугольная диметрия Прямоугольную диметрическую проекцию можно получить путем поворота и наклона координатных осей относительно П1 так, чтобы показатели искажения по осям X и Z приняли равное значение, а по оси Y- вдвое меньшее. Показатели искажения "kx" и "kz" будут равны 0,94, а "ky"- 0,47. На практике пользуются приведенными показателями, т.е. по осям X и Z откладывают натуральные размеры, а по оси Y - в 2 раза меньше натуральных. Ось Z обычно располагают вертикально, ось X- под углом 710 к горизонтальной линии, а ось Y-под углом 4125 к этой же линии

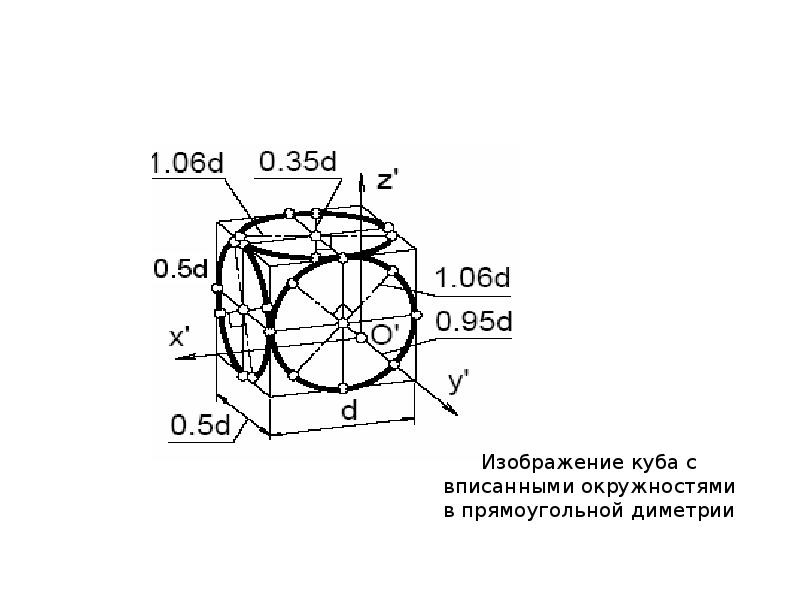

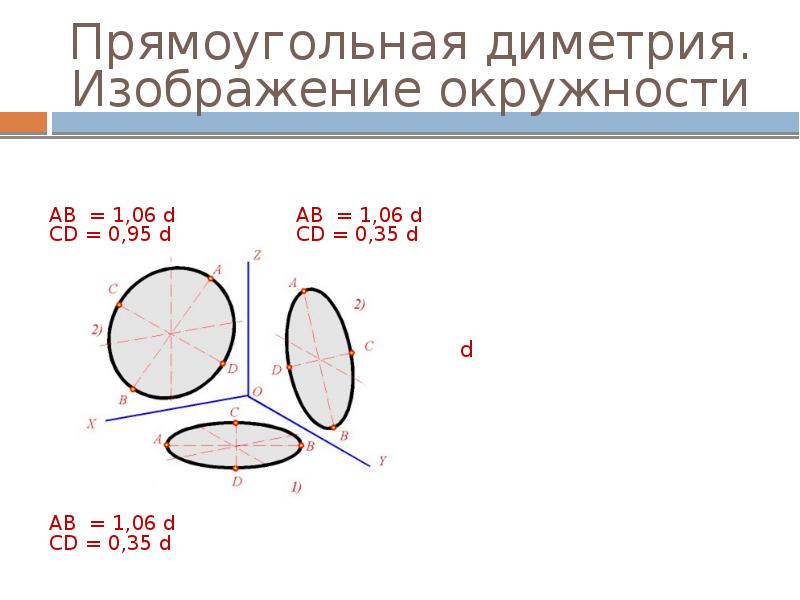

Прямоугольная диметрия. Изображение окружности

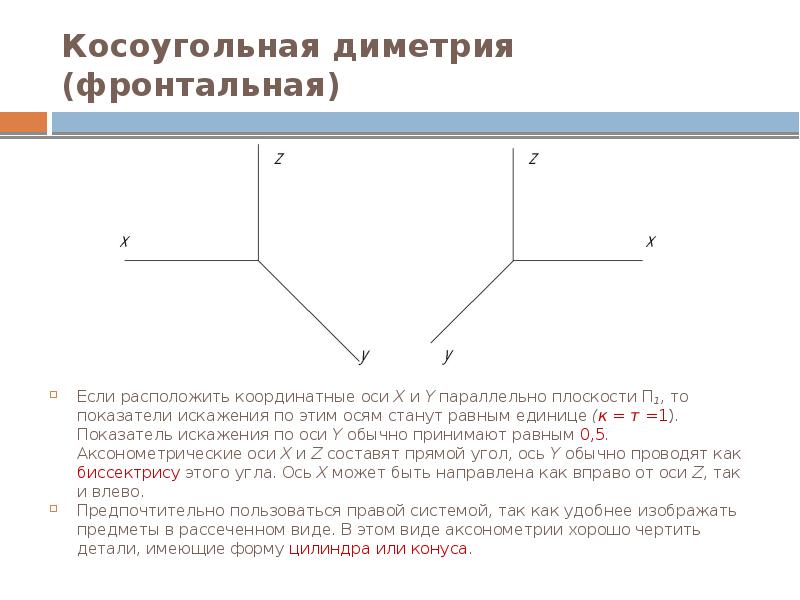

Косоугольная диметрия (фронтальная) Если расположить координатные оси Х и Y параллельно плоскости П1, то показатели искажения по этим осям станут равным единице (к = т =1). Показатель искажения по оси Y обычно принимают равным 0,5. Аксонометрические оси X и Z составят прямой угол, ось Y обычно проводят как биссектрису этого угла. Ось Х может быть направлена как вправо от оси Z, так и влево. Предпочтительно пользоваться правой системой, так как удобнее изображать предметы в рассеченном виде. В этом виде аксонометрии хорошо чертить детали, имеющие форму цилиндра или конуса.

Фронтальная диметрия. Изображение окружности

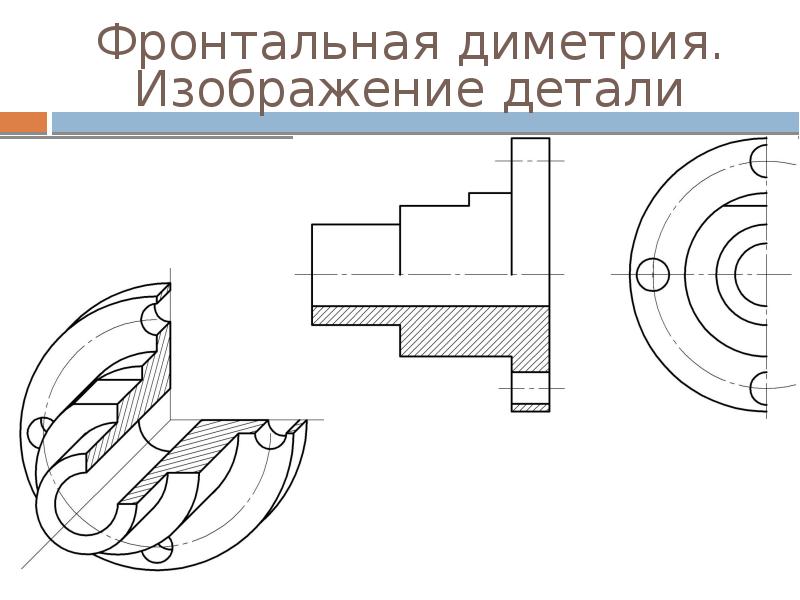

Фронтальная диметрия. Изображение детали

Другие виды аксонометрии

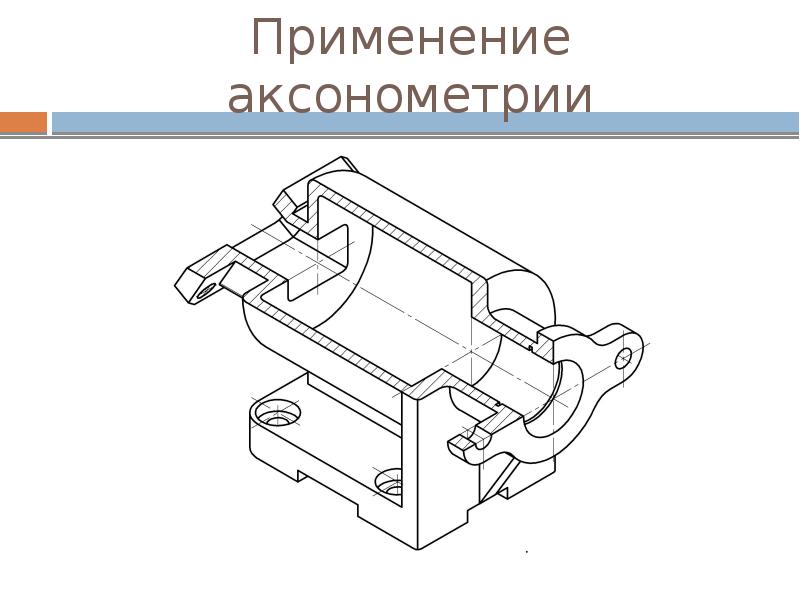

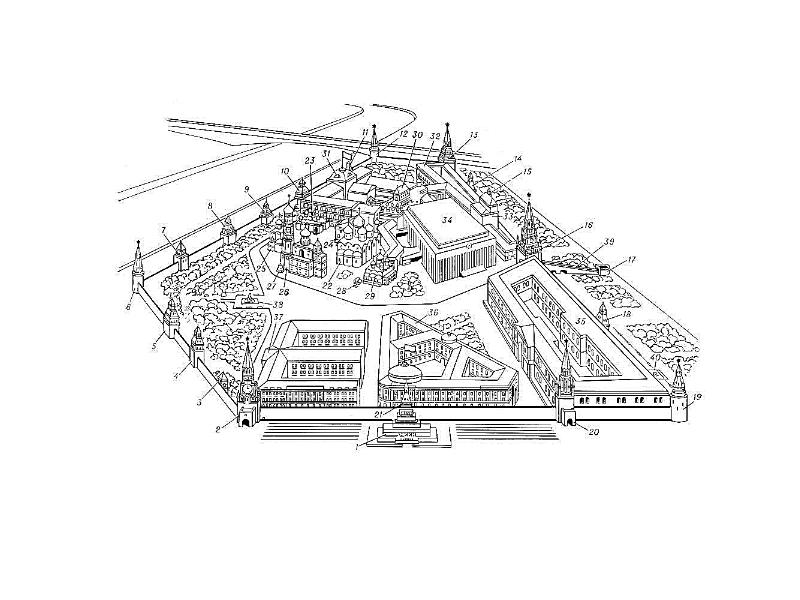

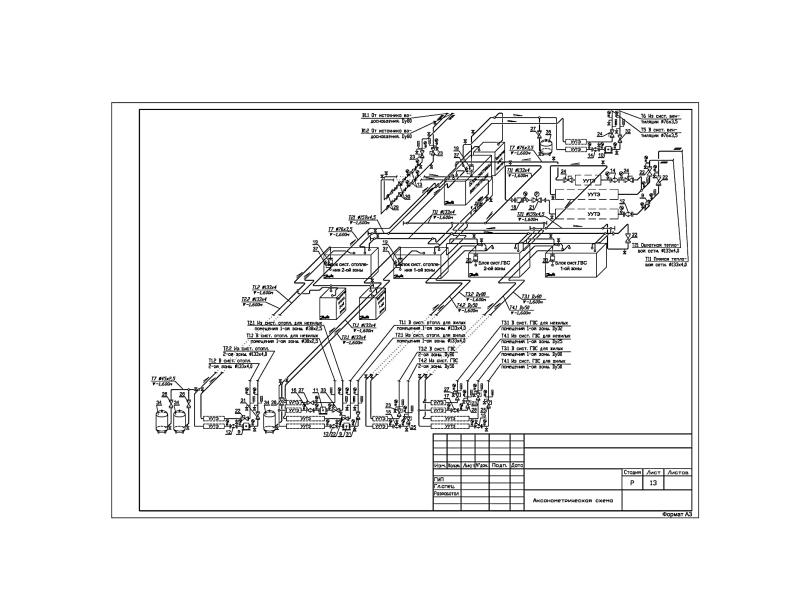

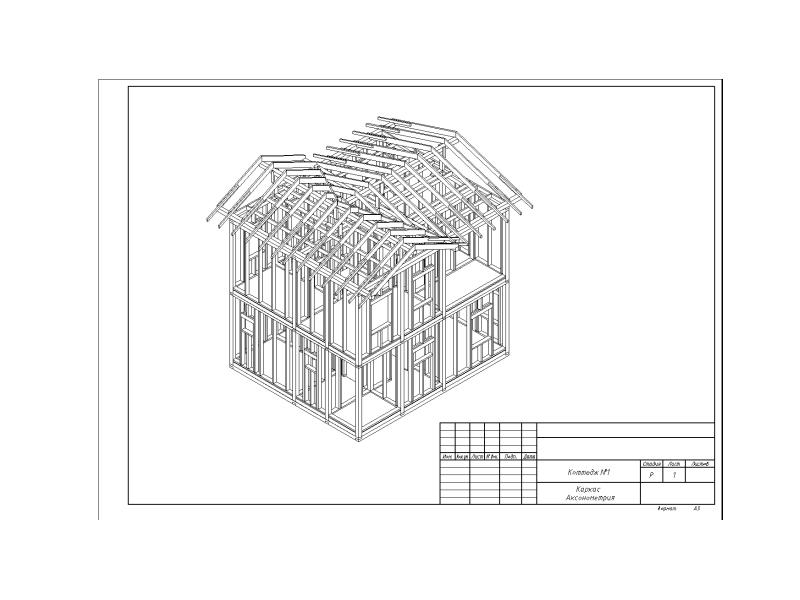

Применение аксонометрии
