Физические принципы оптической микроскопии, сахариметрии,рефрактометрии презентация

Физические принципы оптической микроскопии, сахариметрии,рефрактометрии. Лектор: к.т.н., Якимов А.Н. Кафедра медицинской и биологической физики, медицинской информатики, биостатистики ГУ «Луганский государственный медицинский университет»

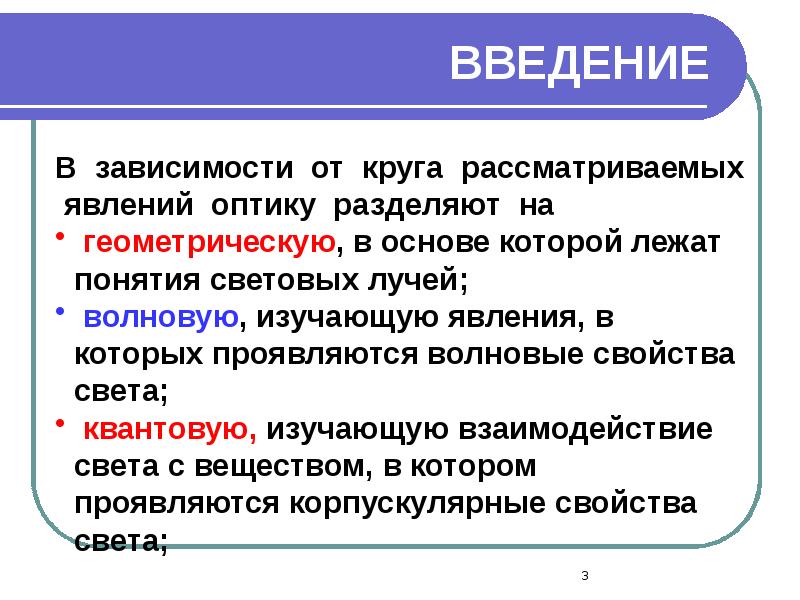

ВВЕДЕНИЕ

ВВЕДЕНИЕ

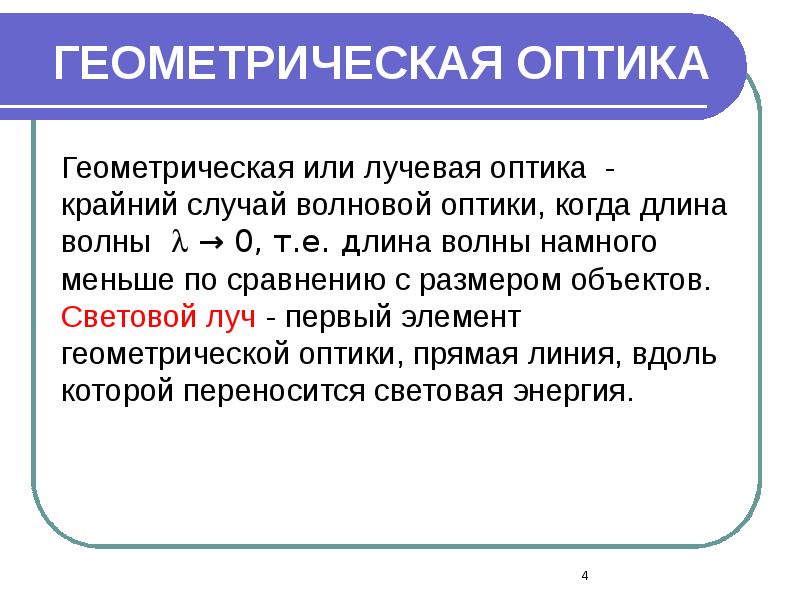

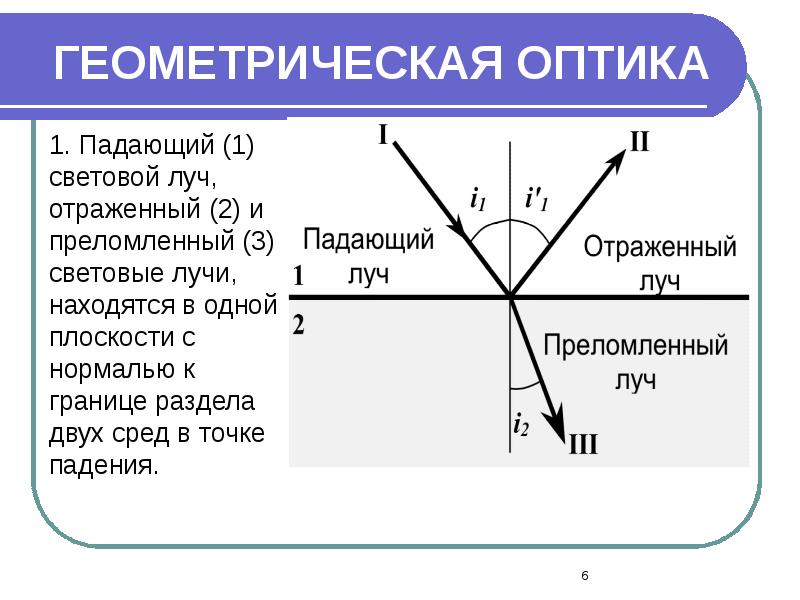

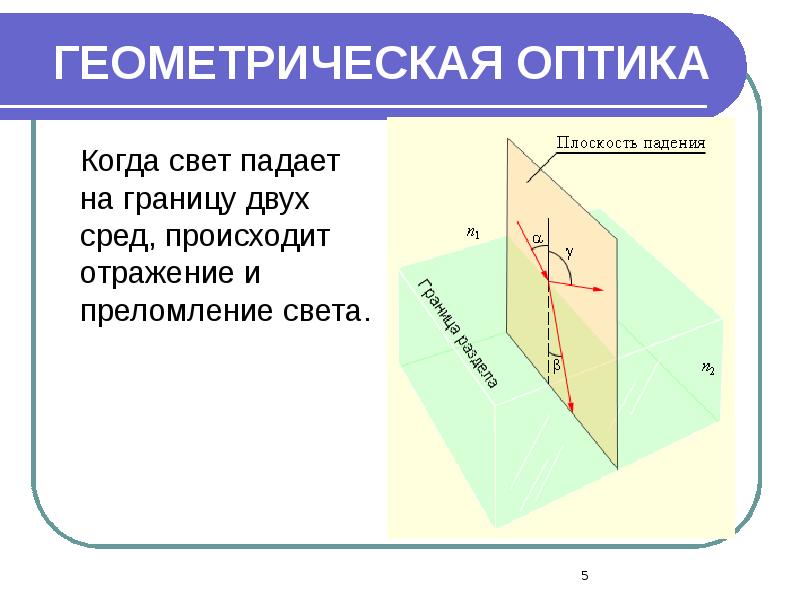

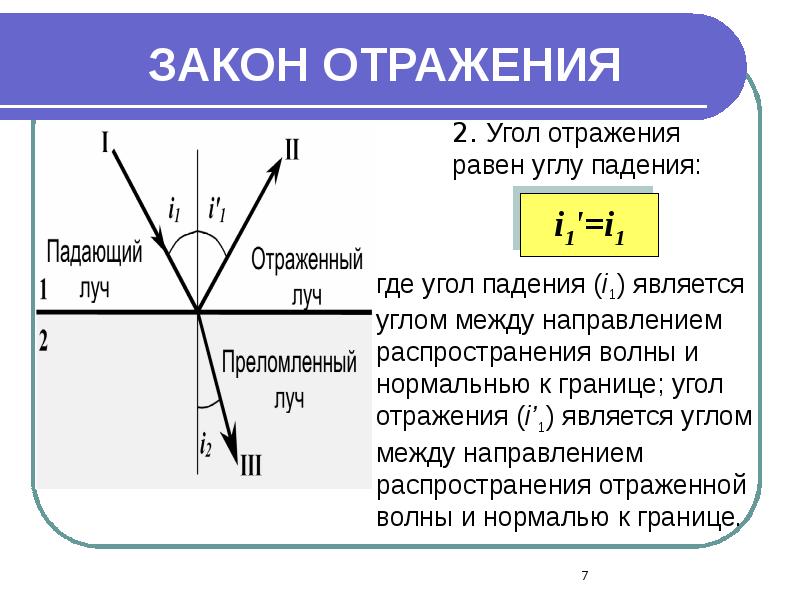

ГЕОМЕТРИЧЕСКАЯ ОПТИКА

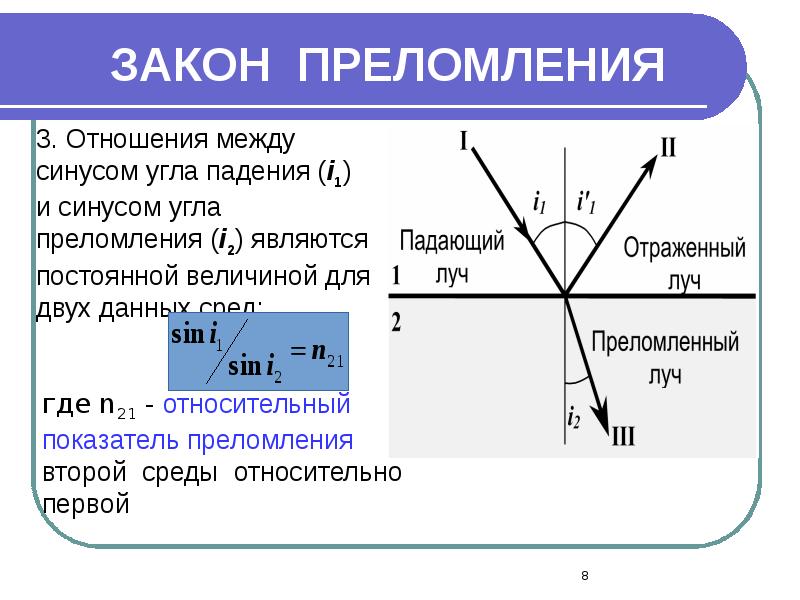

ГЕОМЕТРИЧЕСКАЯ ОПТИКА

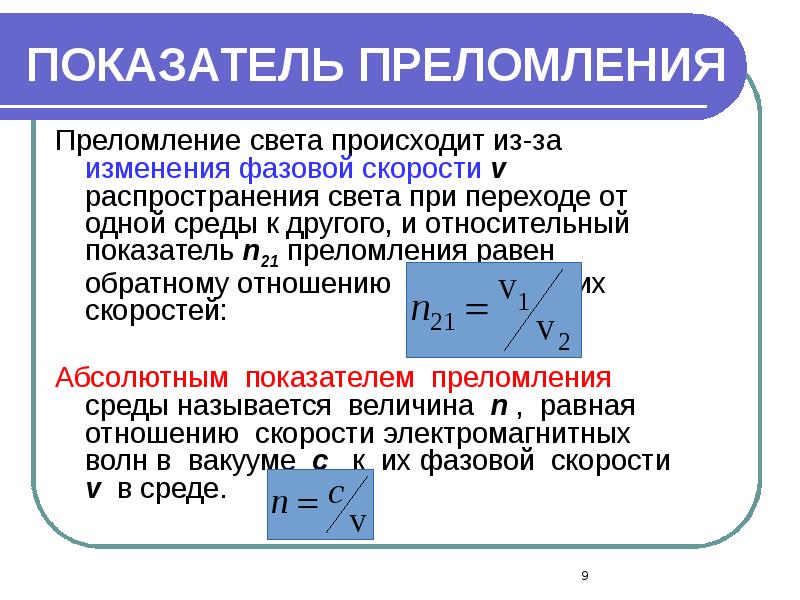

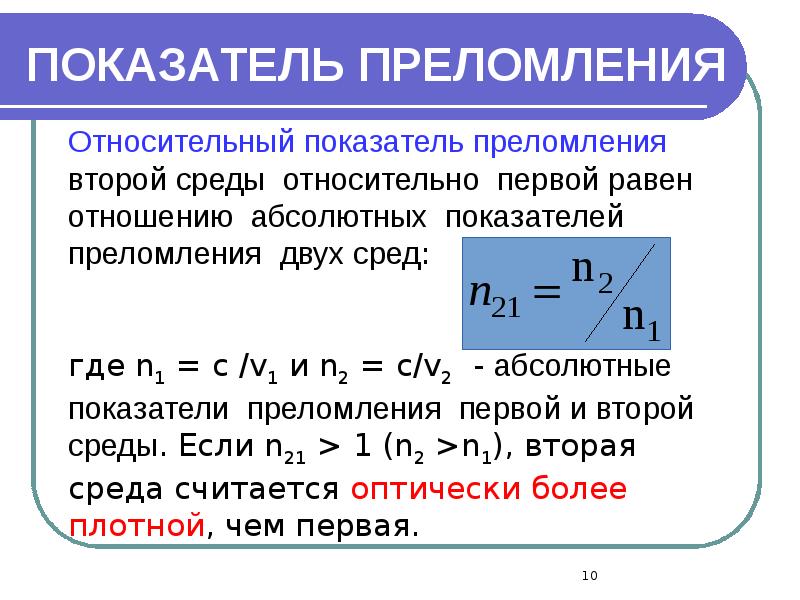

ПОКАЗАТЕЛЬ ПРЕЛОМЛЕНИЯ Преломление света происходит из-за изменения фазовой скорости v распространения света при переходе от одной среды к другого, и относительный показатель n21 преломления равен обратному отношению этих скоростей: Абсолютным показателем преломления среды называется величина n , равная отношению скорости электромагнитных волн в вакууме c к их фазовой скорости v в среде.

ПОЛНОЕ ВНУТРЕННЕЕ ОТРАЖЕНИЕ

ПОЛНОЕ ВНУТРЕННЕЕ ОТРАЖЕНИЕ

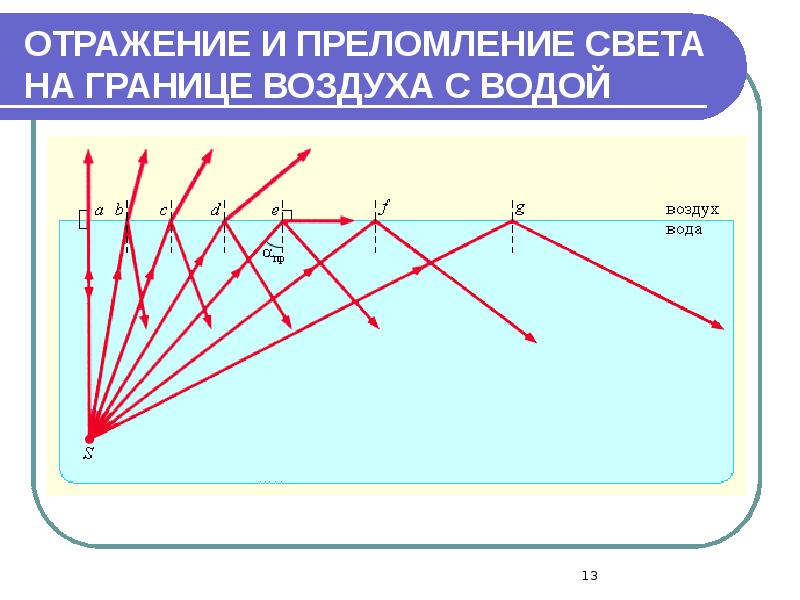

ОТРАЖЕНИЕ И ПРЕЛОМЛЕНИЕ СВЕТА НА ГРАНИЦЕ ВОЗДУХА С ВОДОЙ

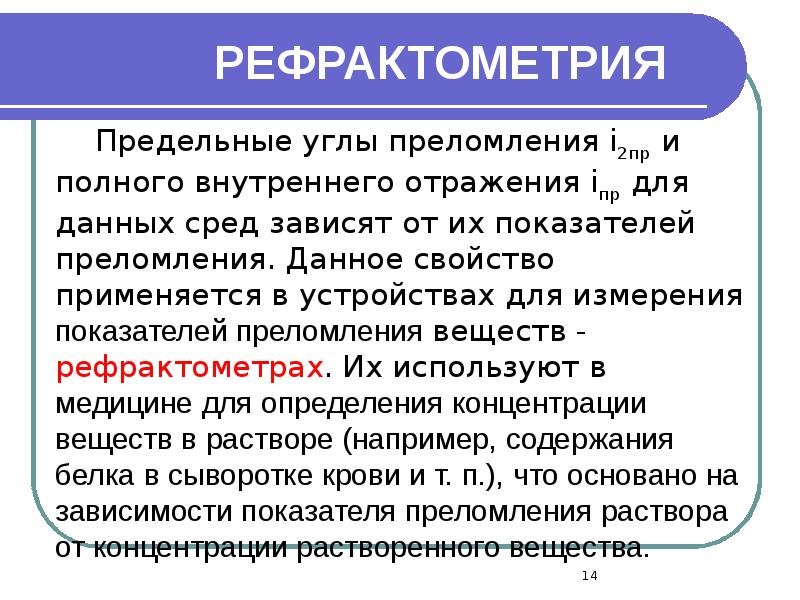

РЕФРАКТОМЕТРИЯ

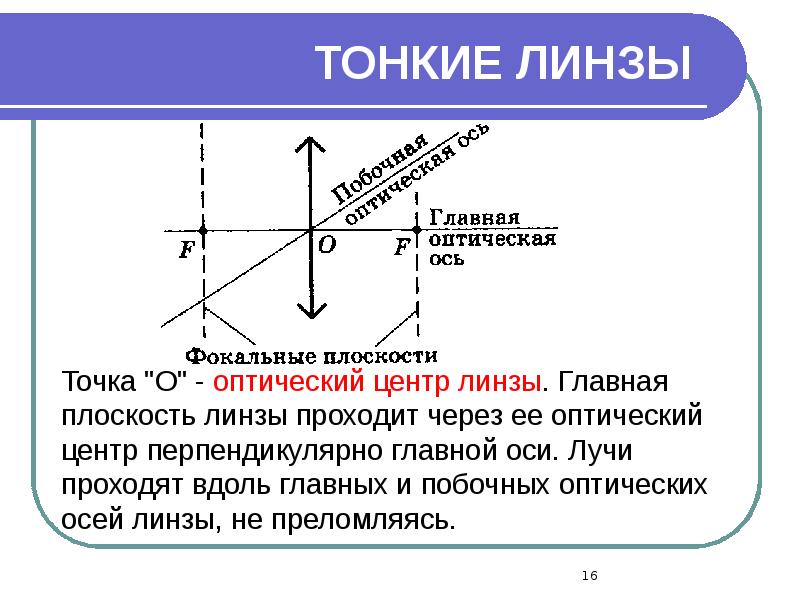

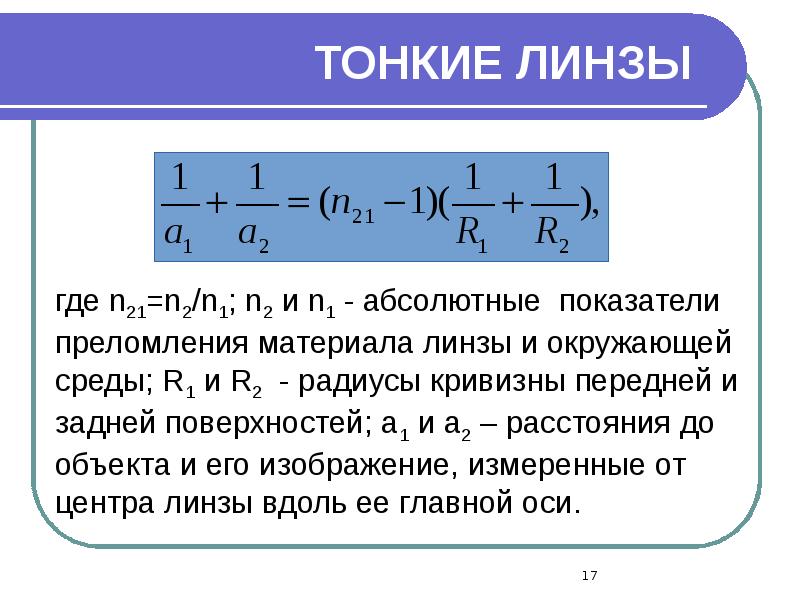

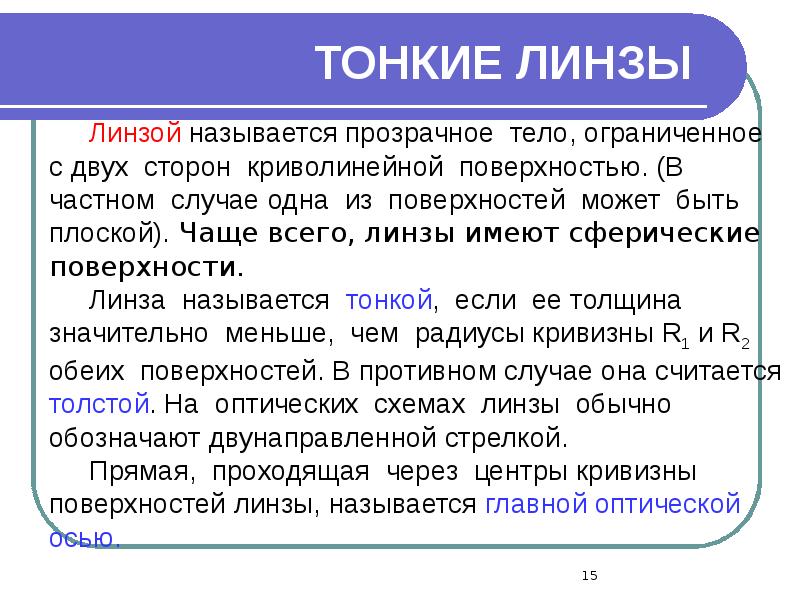

ТОНКИЕ ЛИНЗЫ

ТОНКИЕ ЛИНЗЫ

ТОНКИЕ ЛИНЗЫ

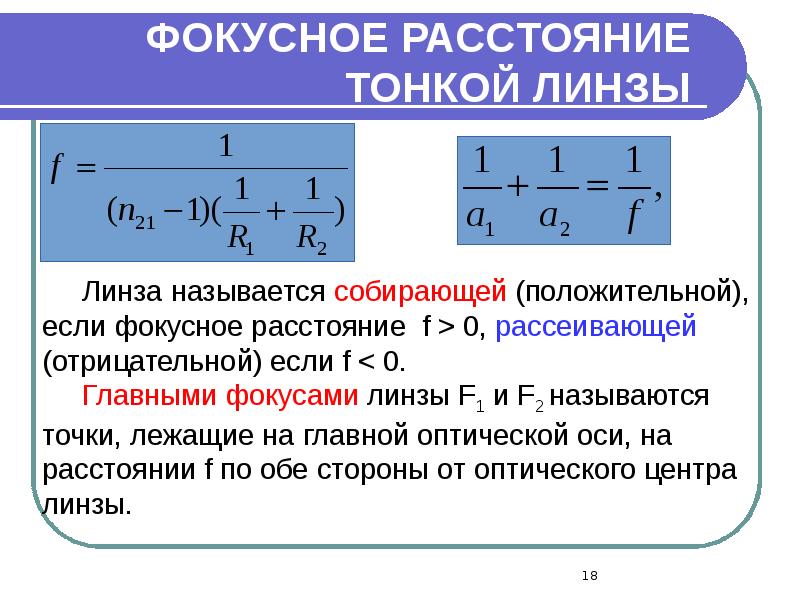

ФОКУСНОЕ РАССТОЯНИЕ ТОНКОЙ ЛИНЗЫ

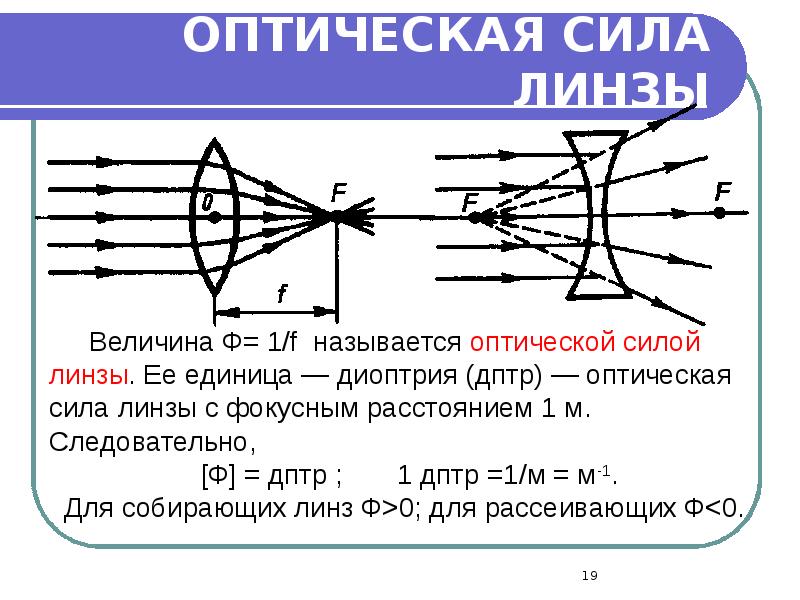

ОПТИЧЕСКАЯ СИЛА ЛИНЗЫ

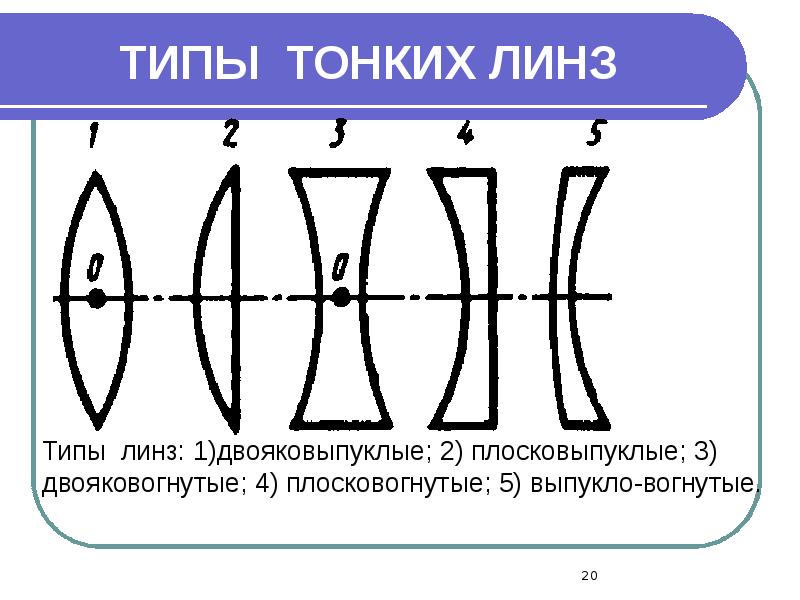

ТИПЫ ТОНКИХ ЛИНЗ

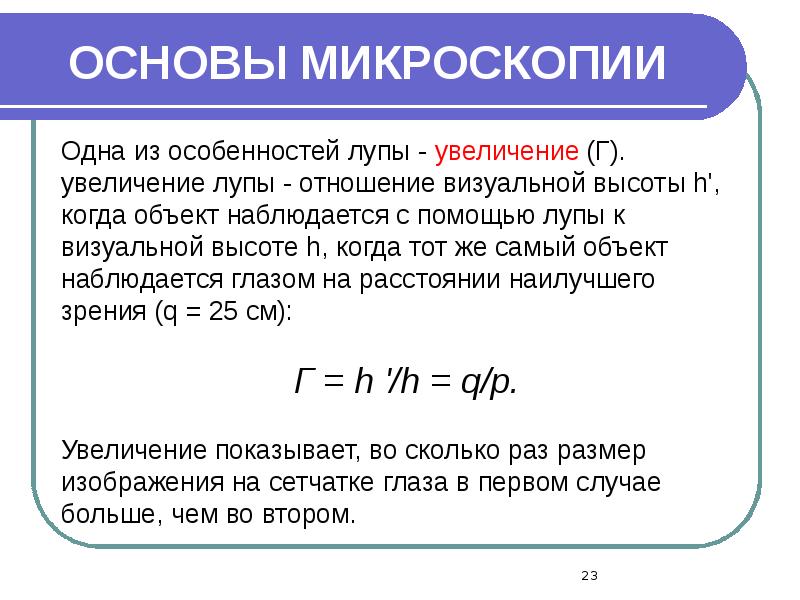

ОСНОВЫ МИКРОСКОПИИ

ОСНОВЫ МИКРОСКОПИИ

ОСНОВЫ МИКРОСКОПИИ

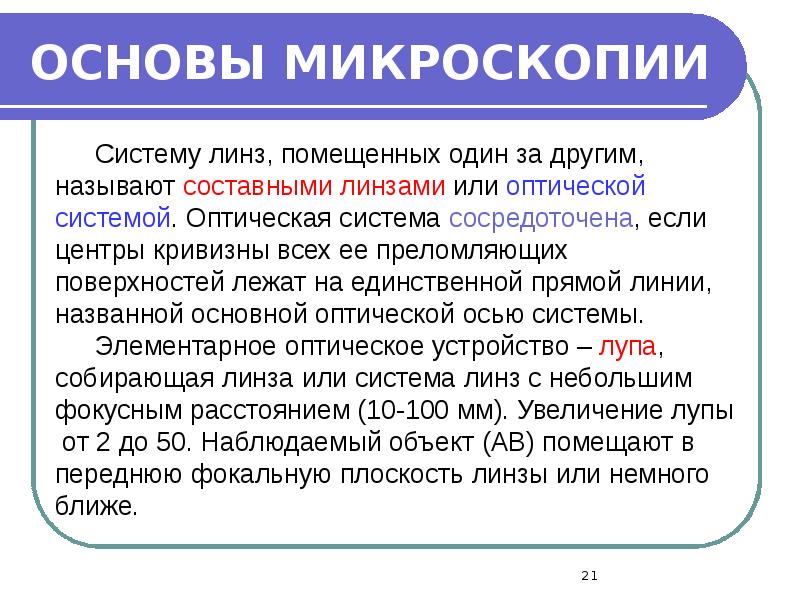

ОСНОВЫ МИКРОСКОПИИ

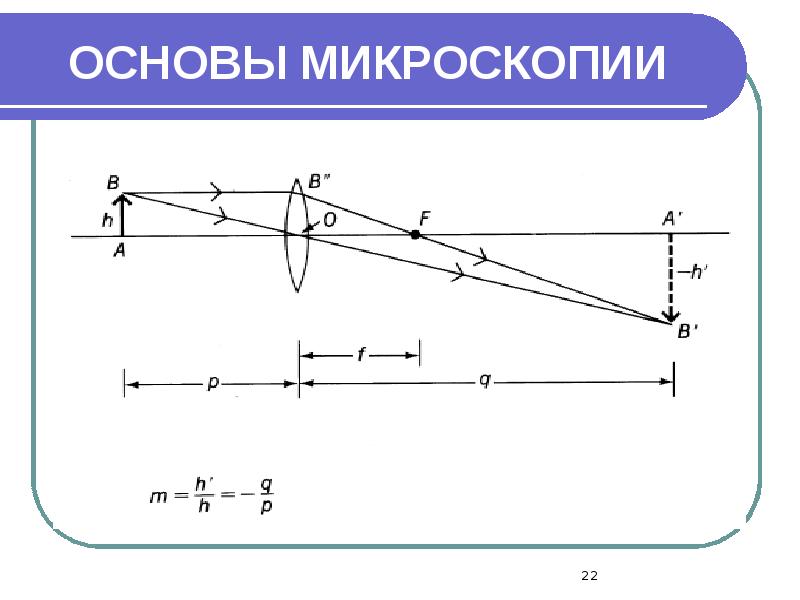

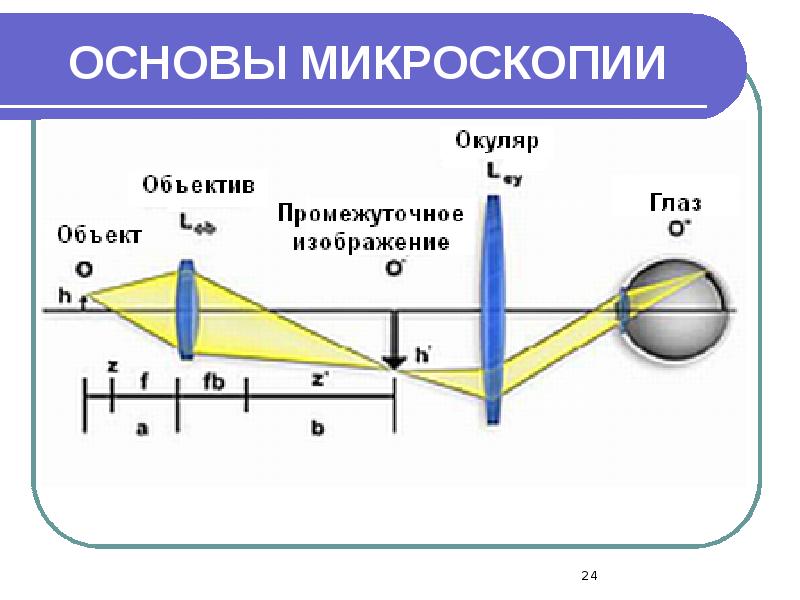

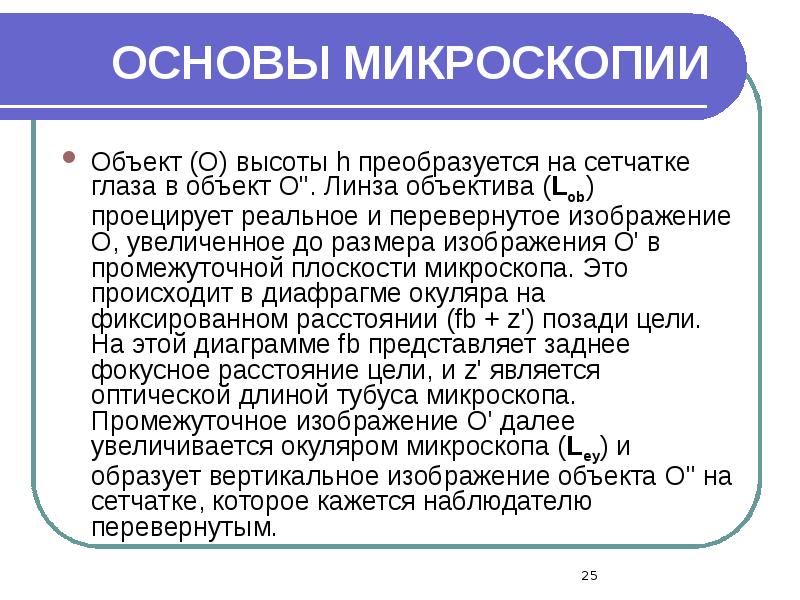

ОСНОВЫ МИКРОСКОПИИ Объект (O) высоты h преобразуется на сетчатке глаза в объект O''. Линза объектива (Lob) проецирует реальное и перевернутое изображение O, увеличенное до размера изображения O' в промежуточной плоскости микроскопа. Это происходит в диафрагме окуляра на фиксированном расстоянии (fb + z') позади цели. На этой диаграмме fb представляет заднее фокусное расстояние цели, и z' является оптической длиной тубуса микроскопа. Промежуточное изображение O' далее увеличивается окуляром микроскопа (Ley) и образует вертикальное изображение объекта O'' на сетчатке, которое кажется наблюдателю перевернутым.

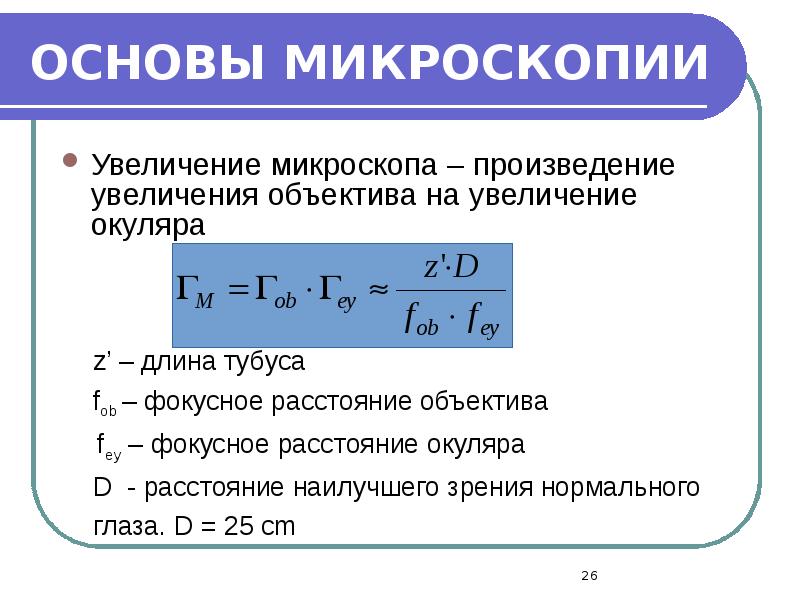

ОСНОВЫ МИКРОСКОПИИ Увеличение микроскопа – произведение увеличения объектива на увеличение окуляра

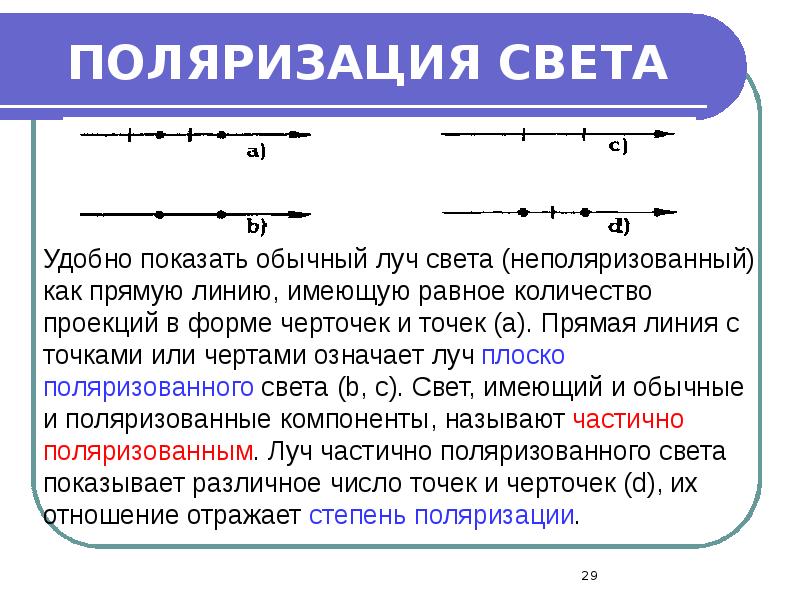

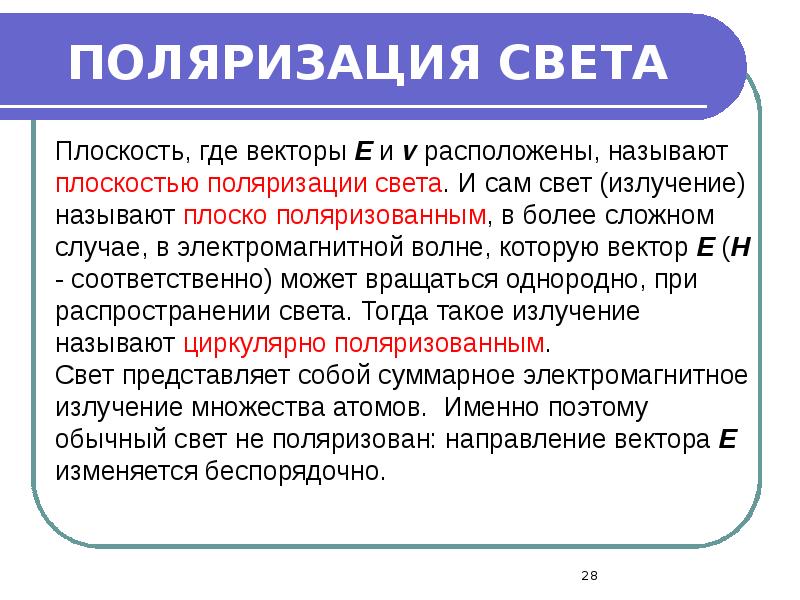

ПОЛЯРИЗАЦИЯ СВЕТА

ПОЛЯРИЗАЦИЯ СВЕТА

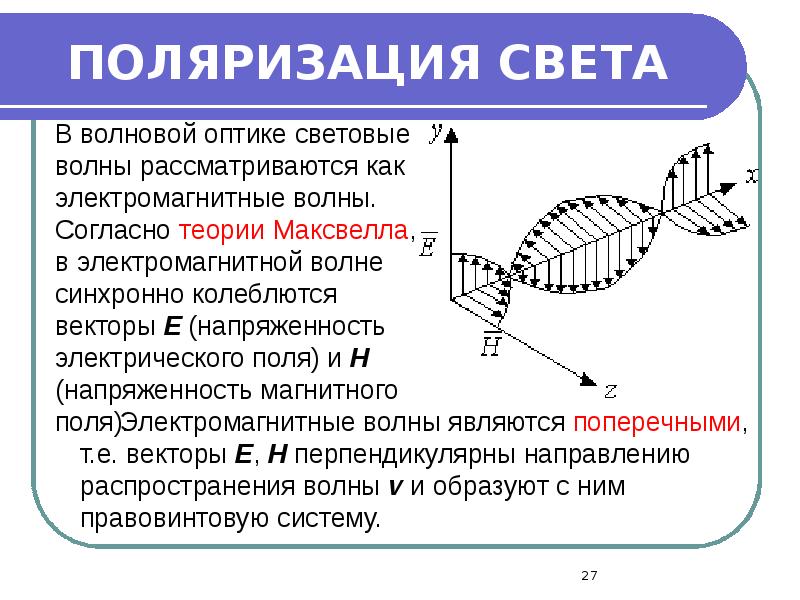

ПОЛЯРИЗАЦИЯ СВЕТА

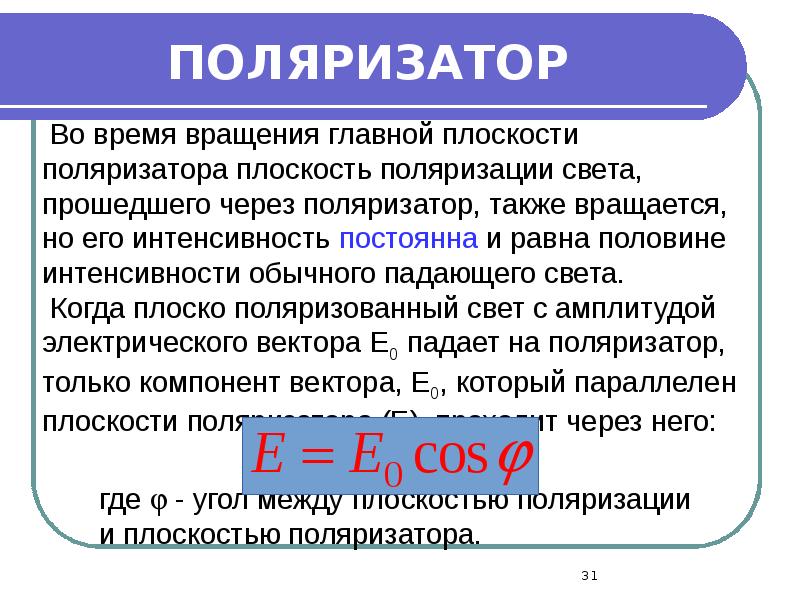

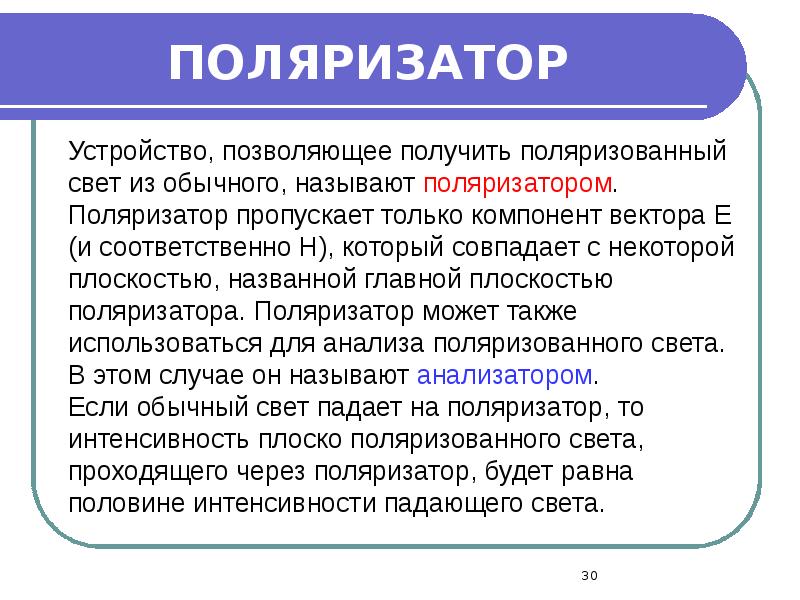

ПОЛЯРИЗАТОР

ПОЛЯРИЗАТОР

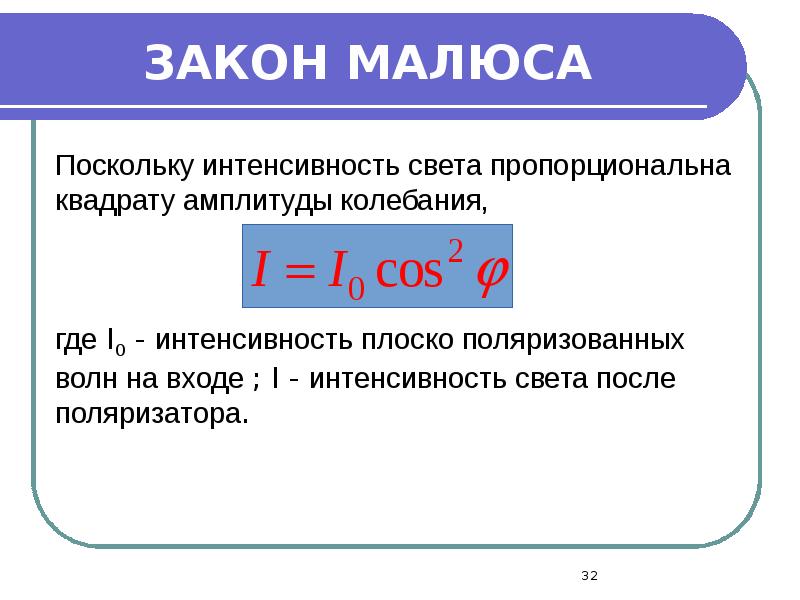

ЗАКОН МАЛЮСА

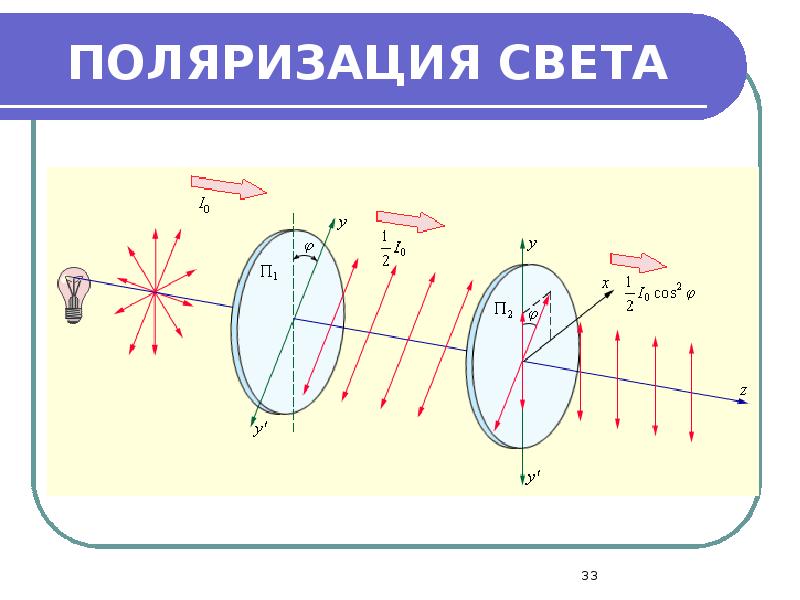

ПОЛЯРИЗАЦИЯ СВЕТА

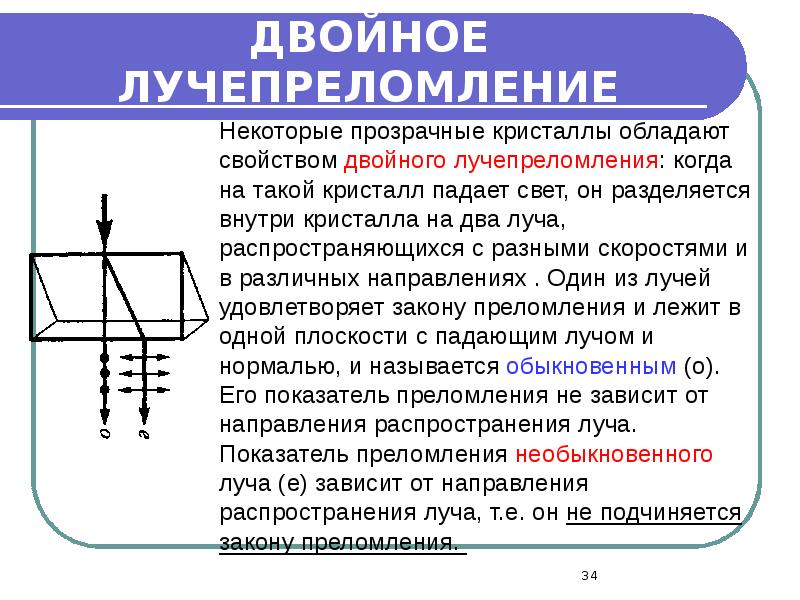

ДВОЙНОЕ ЛУЧЕПРЕЛОМЛЕНИЕ

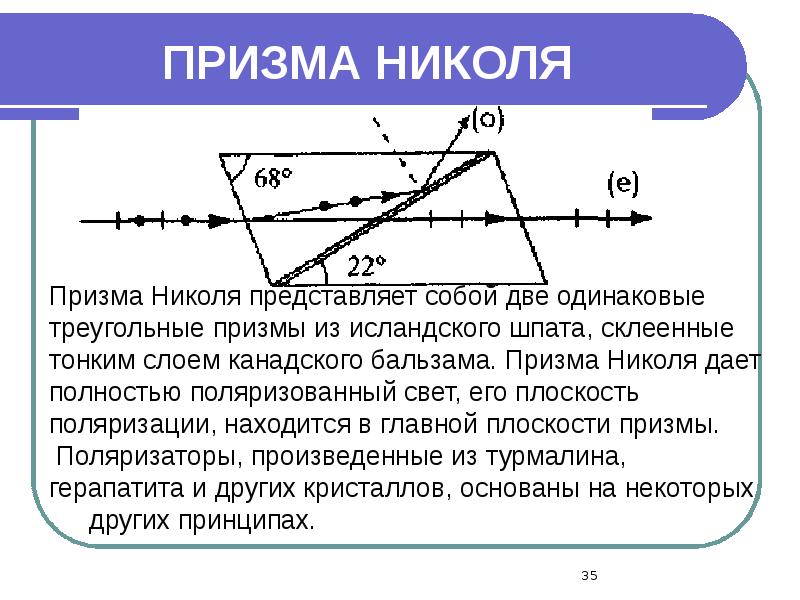

ПРИЗМА НИКОЛЯ

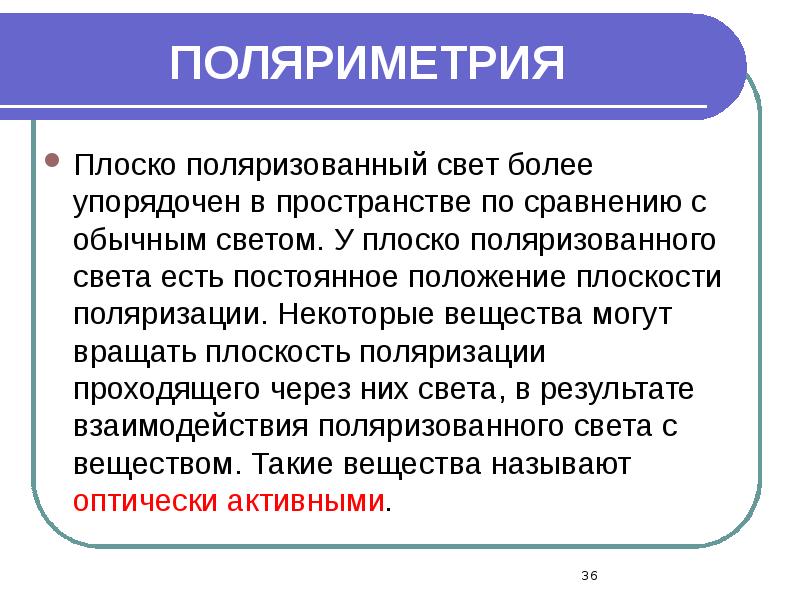

ПОЛЯРИМЕТРИЯ Плоско поляризованный свет более упорядочен в пространстве по сравнению с обычным светом. У плоско поляризованного света есть постоянное положение плоскости поляризации. Некоторые вещества могут вращать плоскость поляризации проходящего через них света, в результате взаимодействия поляризованного света с веществом. Такие вещества называют оптически активными.

ПОЛЯРИМЕТРИЯ угол поворота оптически активными растворами: где  - угол поворота плоскости поляризации, C – концентрация оптически активного вещества в растворе, l - толщина слоя раствора (длина кюветки), 0 - постоянная вращения. Формула может использоваться и для идентификации молекул посредством определения 0 для растворов известной концентрации (качественный анализ), и для определения концентрации известных веществ в растворах(количественный анализ).

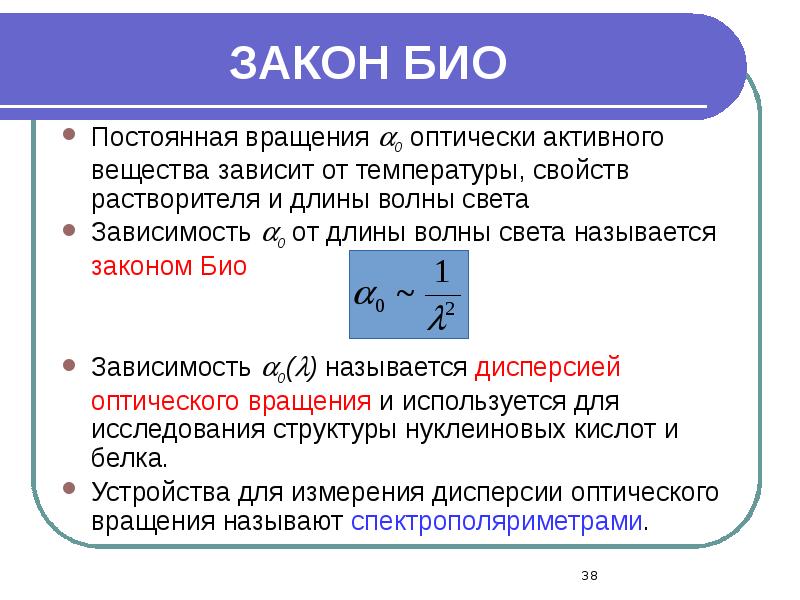

ЗАКОН БИО Постоянная вращения 0 оптически активного вещества зависит от температуры, свойств растворителя и длины волны света Зависимость 0 от длины волны света называется законом Био Зависимость 0() называется дисперсией оптического вращения и используется для исследования структуры нуклеиновых кислот и белка. Устройства для измерения дисперсии оптического вращения называют спектрополяриметрами.
