Фланцевые соединения трубопроводов презентация

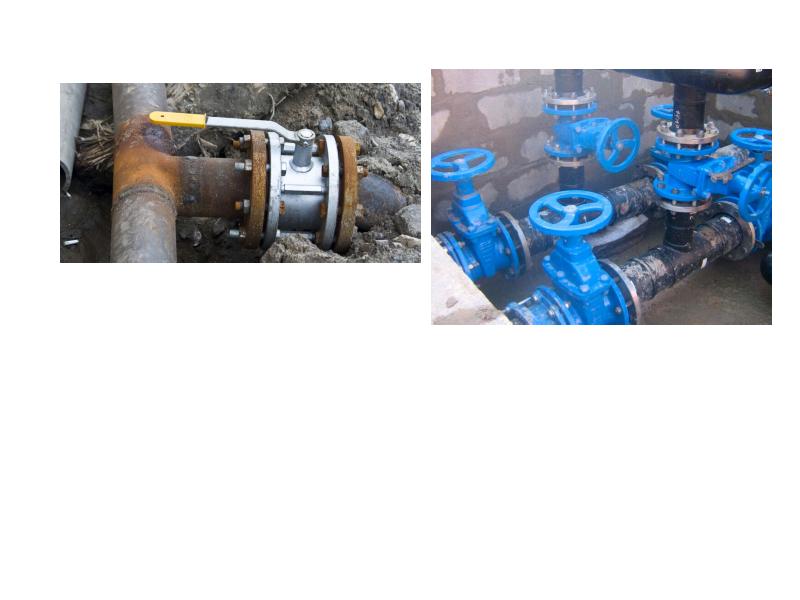

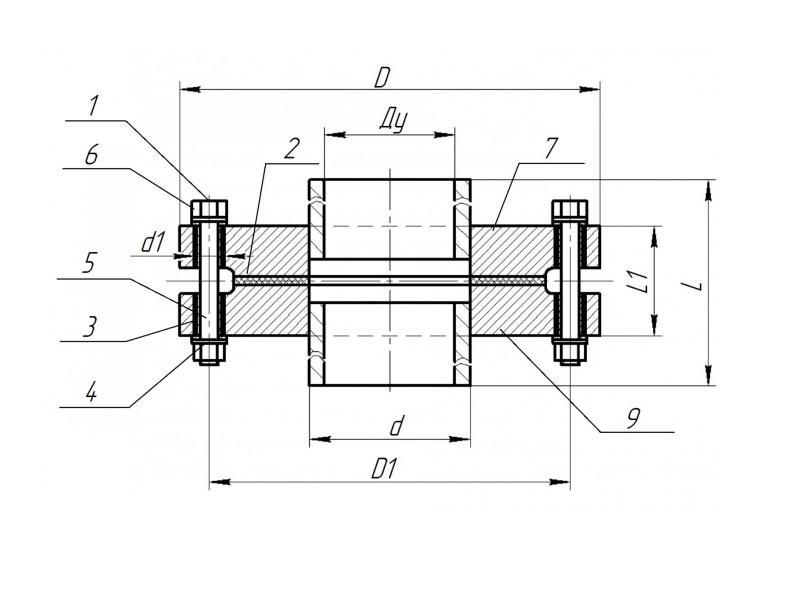

Фланцевые соединения трубопроводов

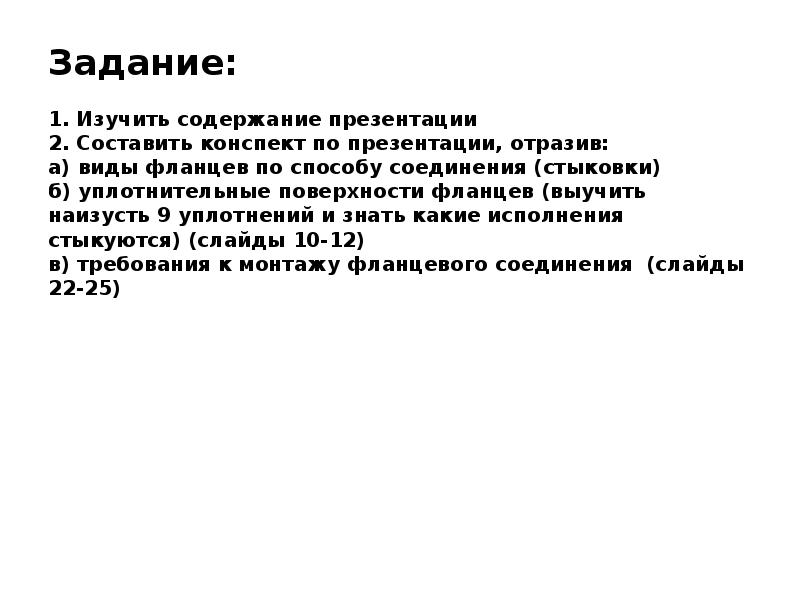

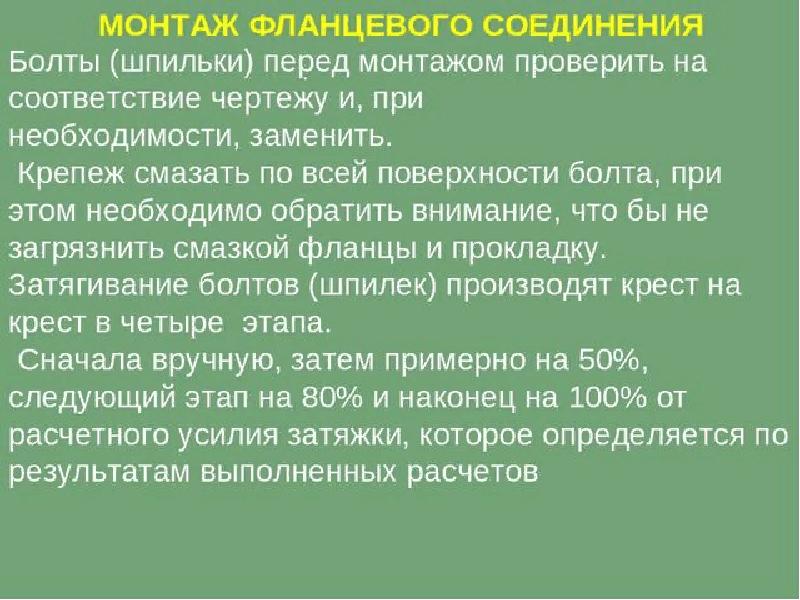

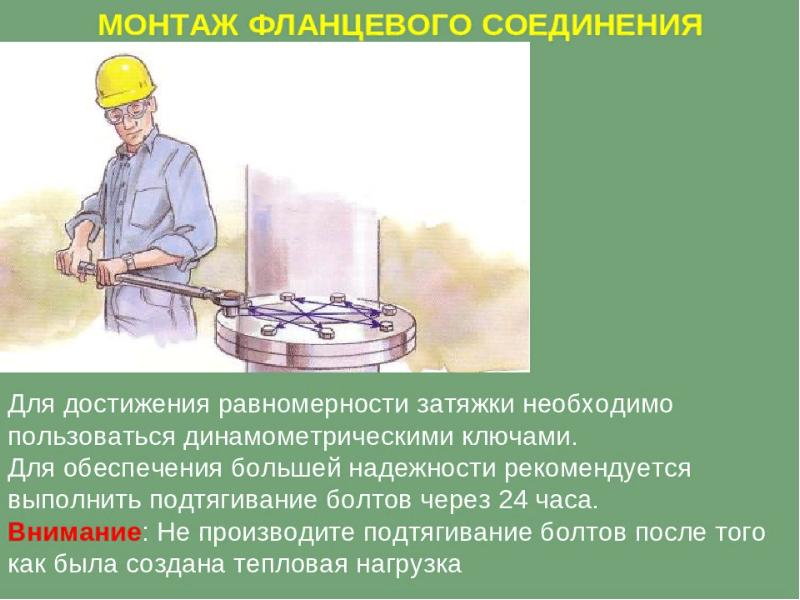

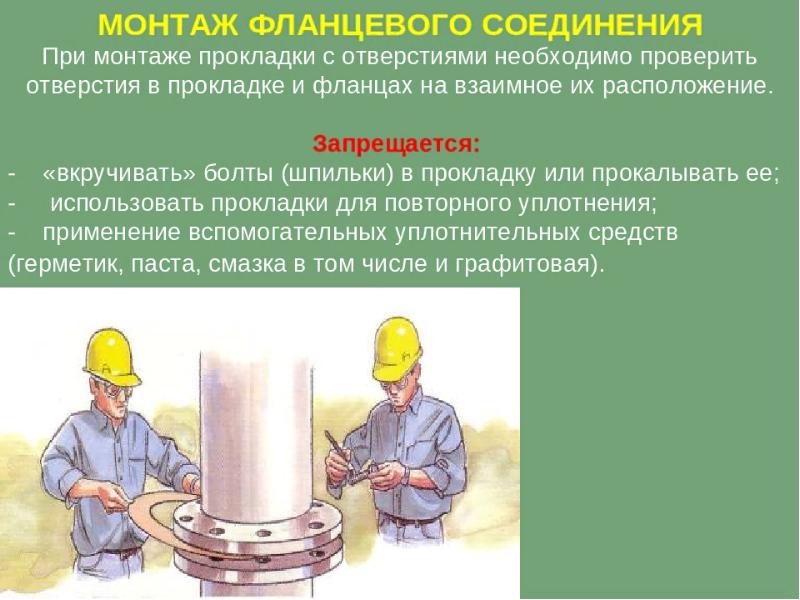

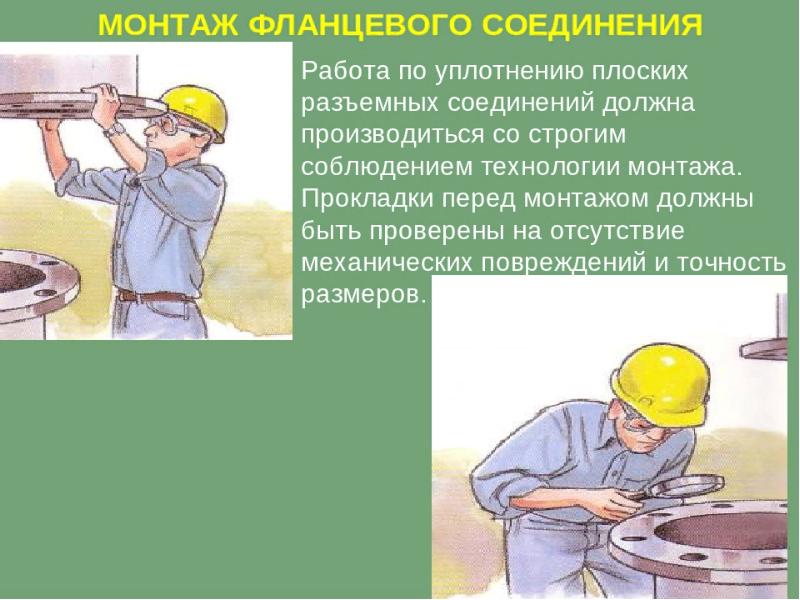

Задание: 1. Изучить содержание презентации 2. Составить конспект по презентации, отразив: а) виды фланцев по способу соединения (стыковки) б) уплотнительные поверхности фланцев (выучить наизусть 9 уплотнений и знать какие исполнения стыкуются) (слайды 10-12) в) требования к монтажу фланцевого соединения (слайды 22-25)

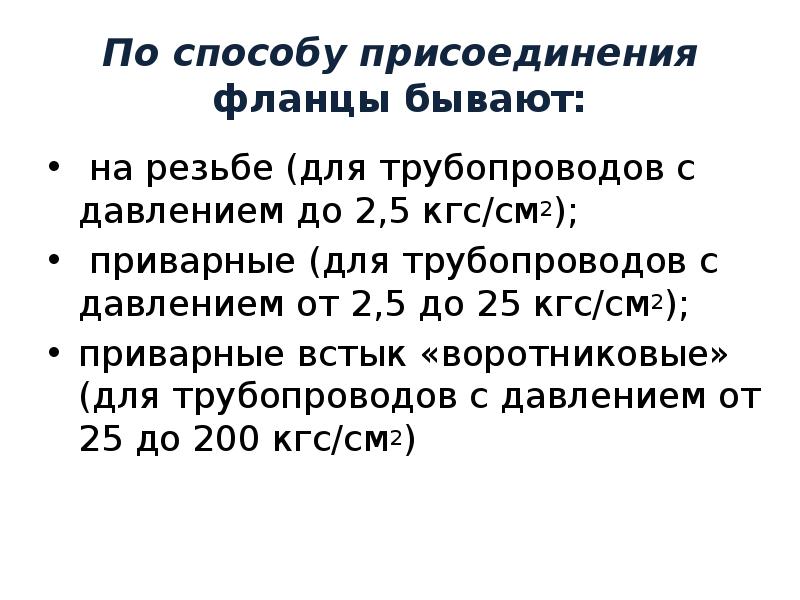

По способу присоединения фланцы бывают: на резьбе (для трубопроводов с давлением до 2,5 кгс/см2); приварные (для трубопроводов с давлением от 2,5 до 25 кгс/см2); приварные встык «воротниковые» (для трубопроводов с давлением от 25 до 200 кгс/см2)

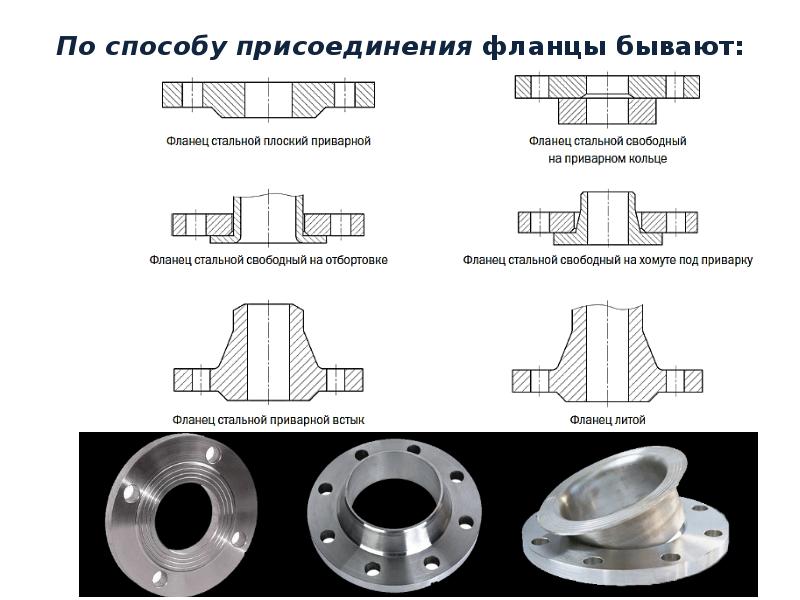

По способу присоединения фланцы бывают:

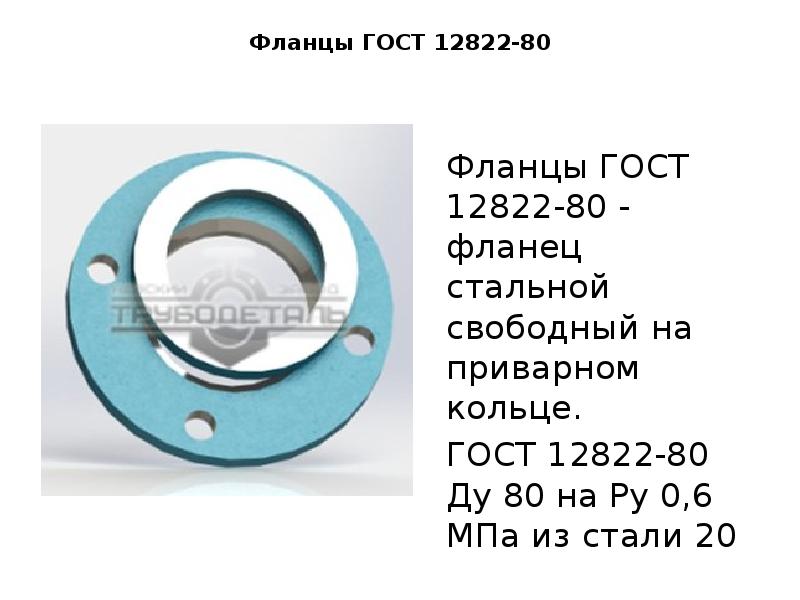

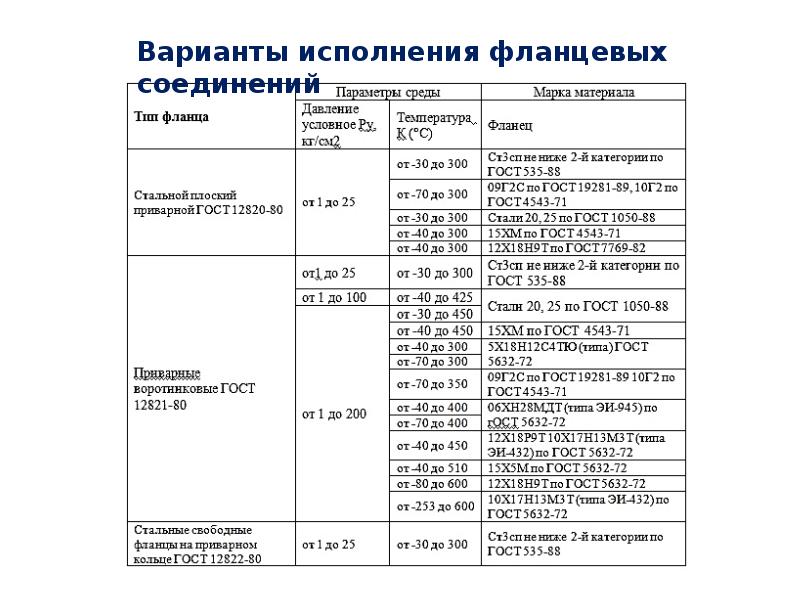

Фланцы ГОСТ 12822-80 Фланцы ГОСТ 12822-80 - фланец стальной свободный на приварном кольце. ГОСТ 12822-80 Ду 80 на Ру 0,6 МПа из стали 20

Фланец ГОСТ 12820-80 Пример условного обозначения фланца плоского ГОСТ 12820-80 Dу 50 мм на давление Ру 1,0 МПа из стали 12Х18Н10Т, исполнения 1 (с соединительным выступом): Фланец 1-50-10 Ст. 12Х18Н10Т ГОСТ 12820-80

Плоский приварной фланец Плоский приварной фланец с защитным кольцом

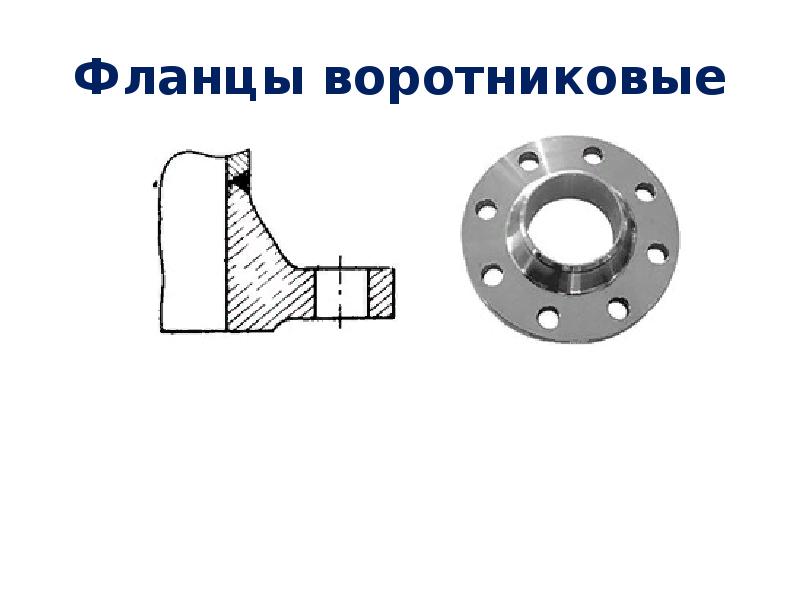

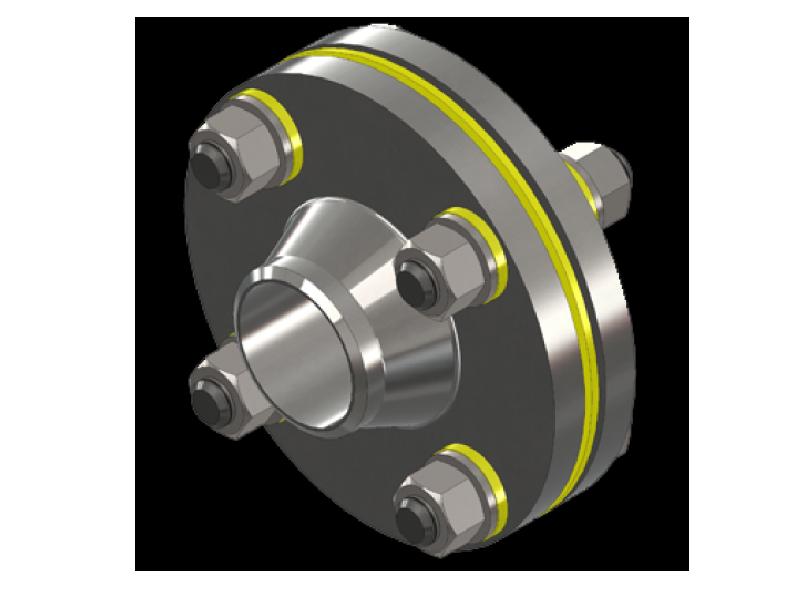

Фланцы воротниковые

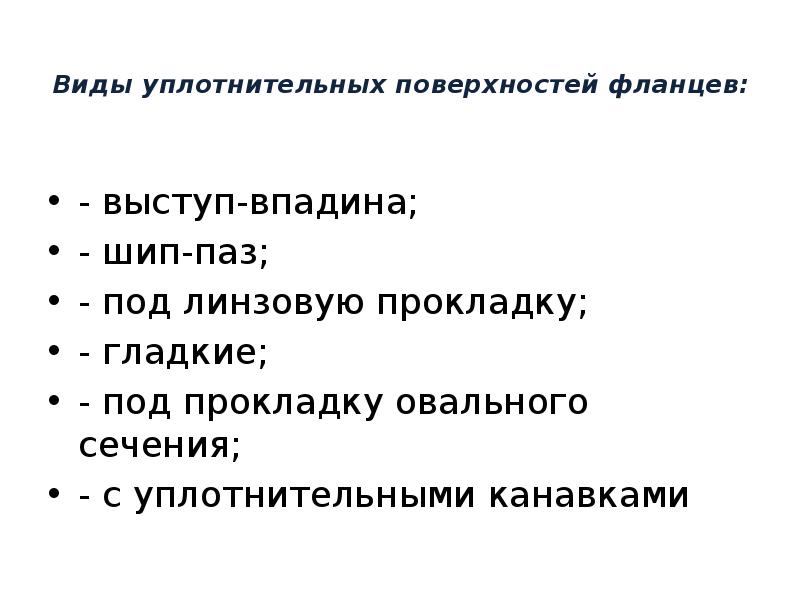

Виды уплотнительных поверхностей фланцев: - выступ-впадина; - шип-паз; - под линзовую прокладку; - гладкие; - под прокладку овального сечения; - с уплотнительными канавками

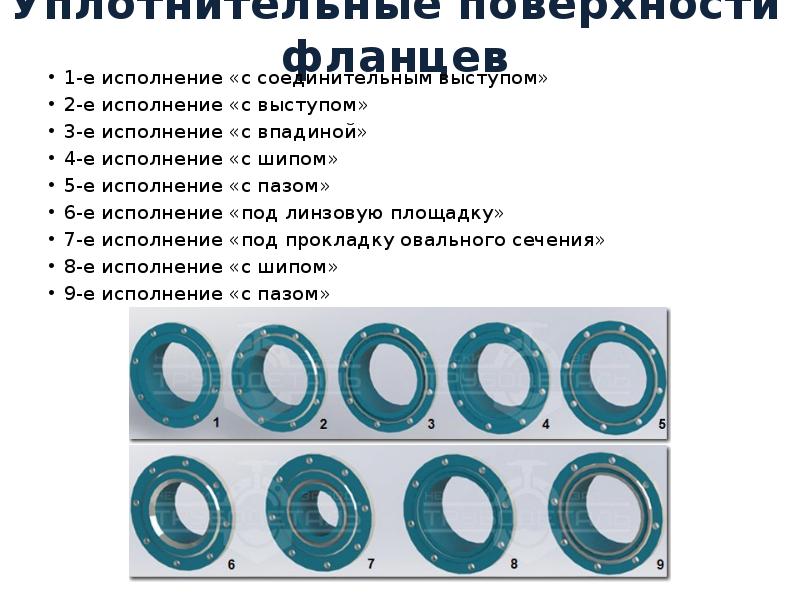

Уплотнительные поверхности фланцев 1-е исполнение «с соединительным выступом» 2-е исполнение «с выступом» 3-е исполнение «с впадиной» 4-е исполнение «с шипом» 5-е исполнение «с пазом» 6-е исполнение «под линзовую площадку» 7-е исполнение «под прокладку овального сечения» 8-е исполнение «с шипом» 9-е исполнение «с пазом»

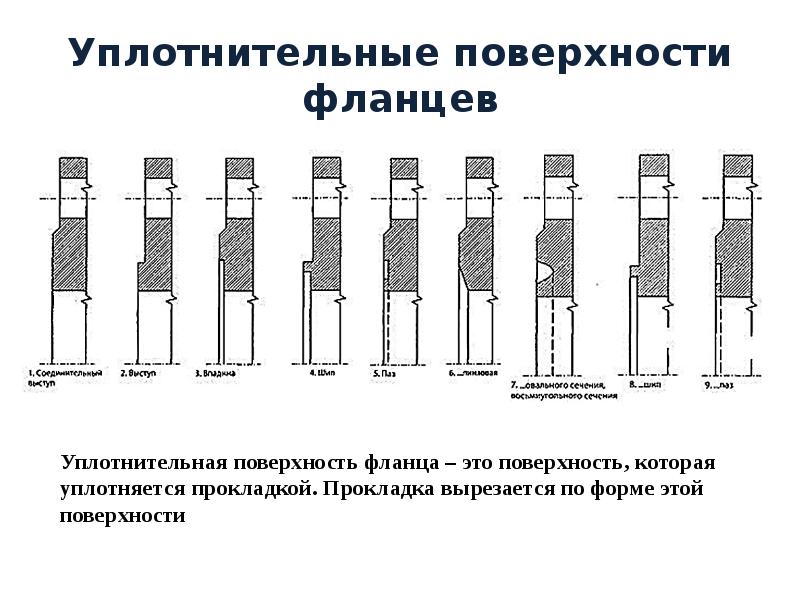

Уплотнительные поверхности фланцев

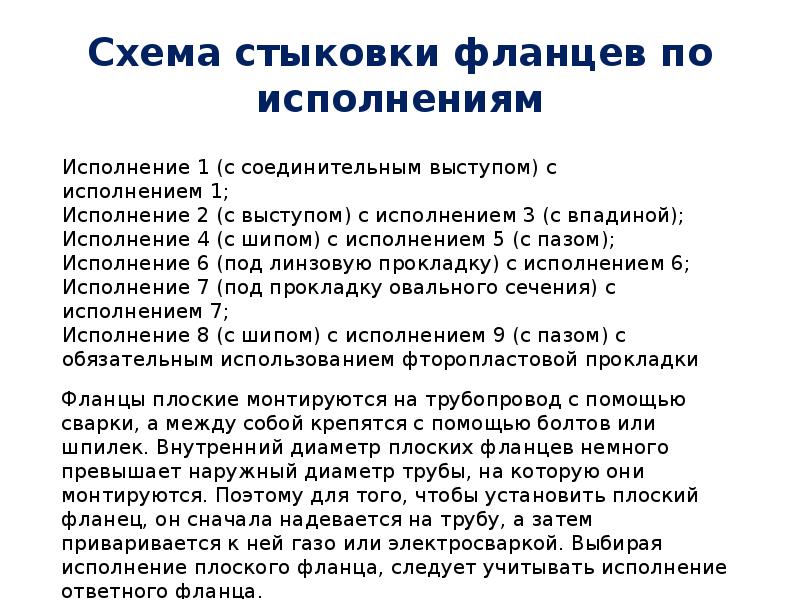

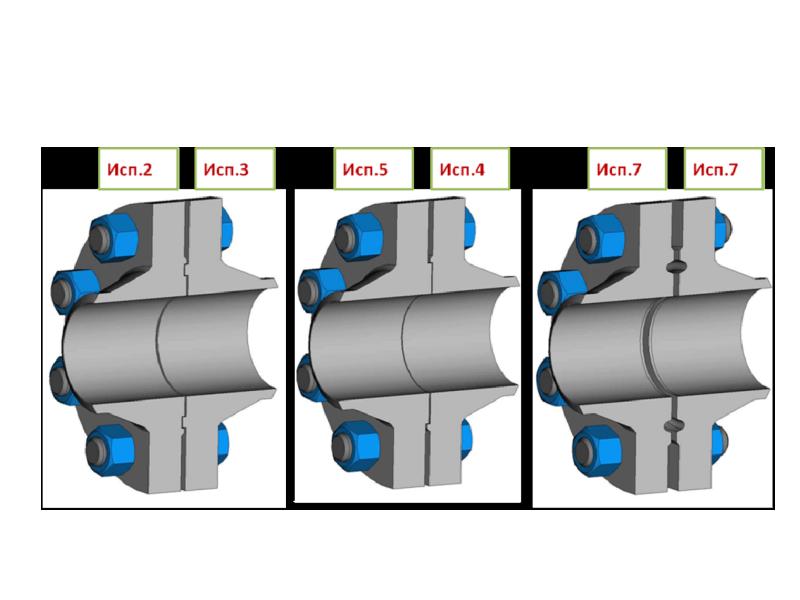

Схема стыковки фланцев по исполнениям

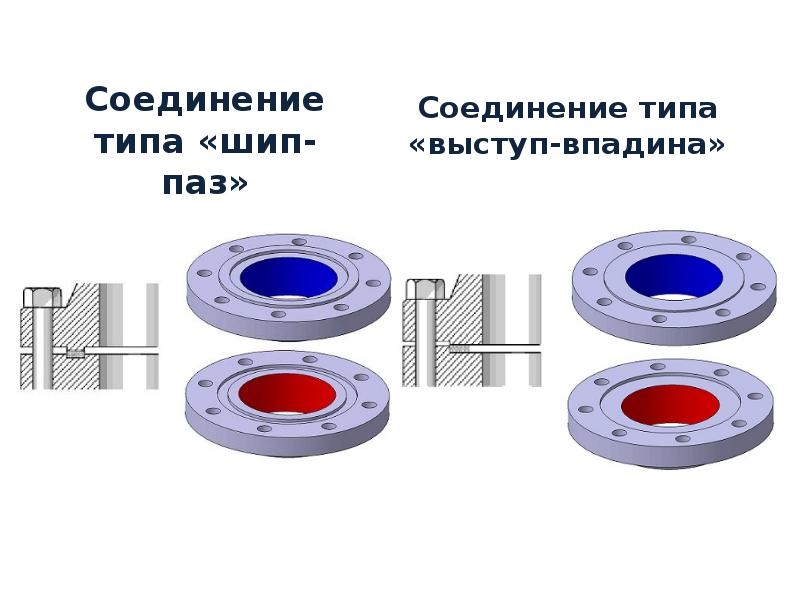

Соединение типа «выступ-впадина» Соединение типа «шип-паз»

Заглушки фланцевые

Определить тип уплотнительных поверхностей:
