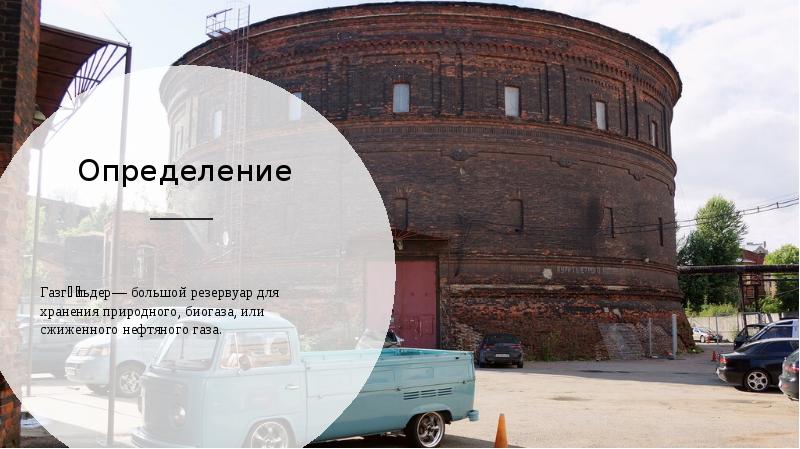

Определение Газго́льдер— большой резервуар для хранения природного, биогаза, или сжиженного нефтяного газа.

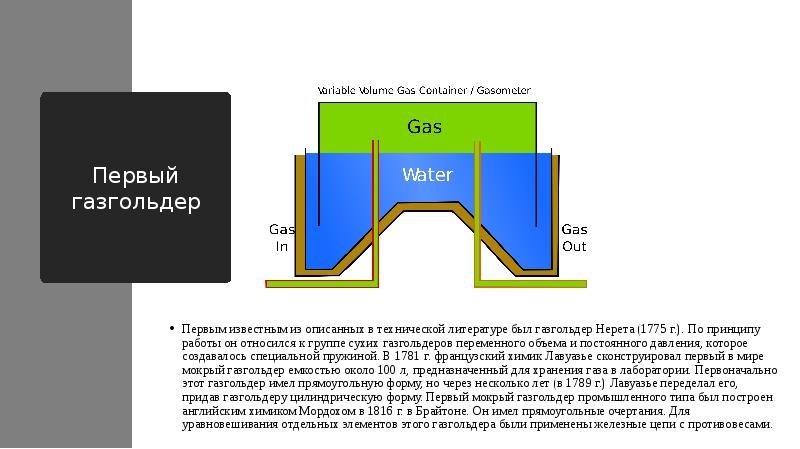

Первый газгольдер Первым известным из описанных в технической литературе был газгольдер Нерета (1775 г.). По принципу работы он относился к группе сухих газгольдеров переменного объема и постоянного давления, которое создавалось специальной пружиной. В 1781 г. французский химик Лавуазье сконструировал первый в мире мокрый газгольдер емкостью около 100 л, предназначенный для хранения газа в лаборатории. Первоначально этот газгольдер имел прямоугольную форму, но через несколько лет (в 1789 г.) Лавуазье переделал его, придав газгольдеру цилиндрическую форму. Первый мокрый газгольдер промышленного типа был построен английским химиком Мордохом в 1816 г. в Брайтоне. Он имел прямоугольные очертания. Для уравновешивания отдельных элементов этого газгольдера были применены железные цепи с противовесами.

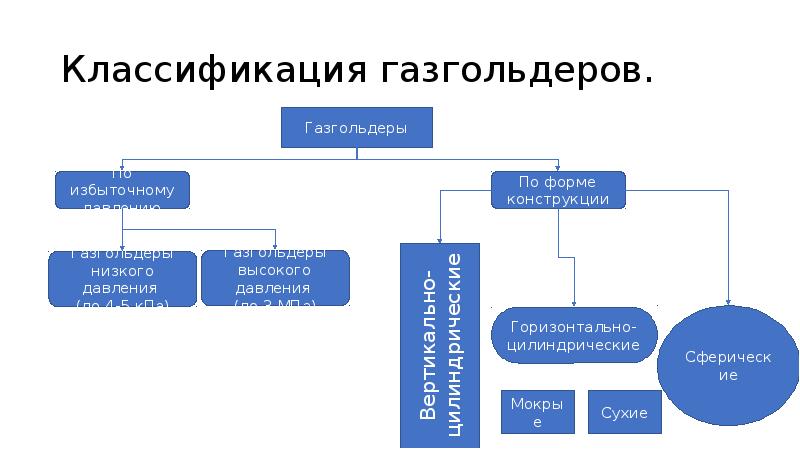

Классификация газгольдеров. Вертикально-цилиндрические

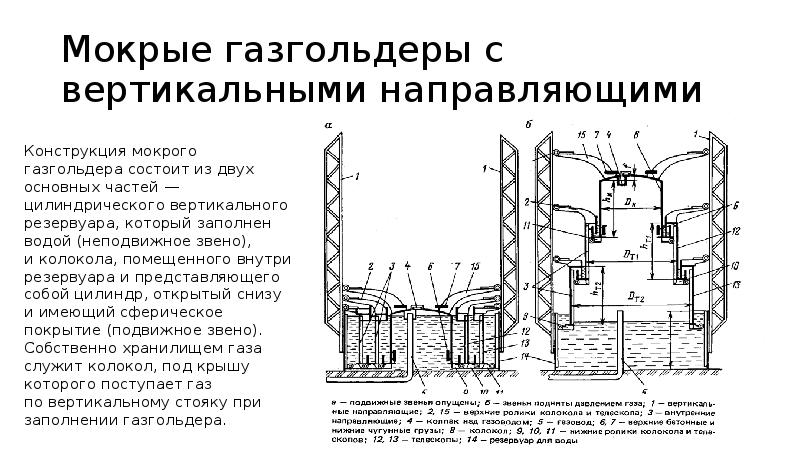

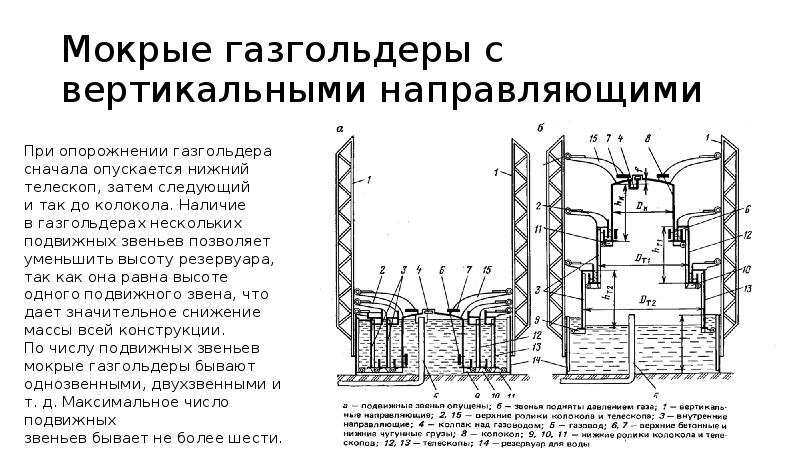

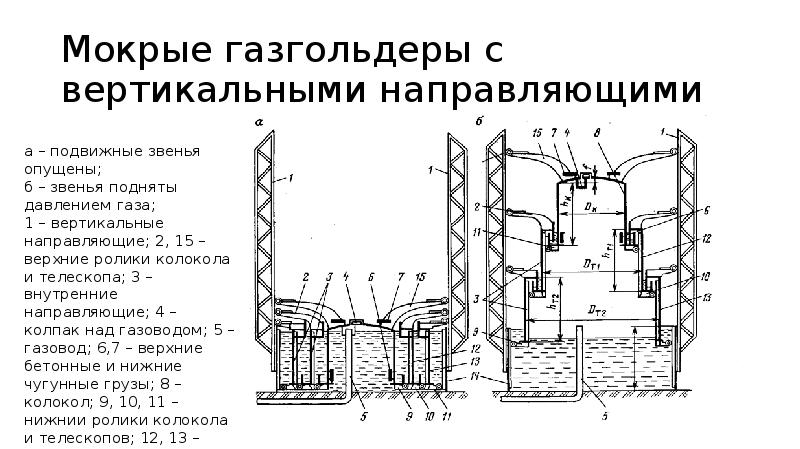

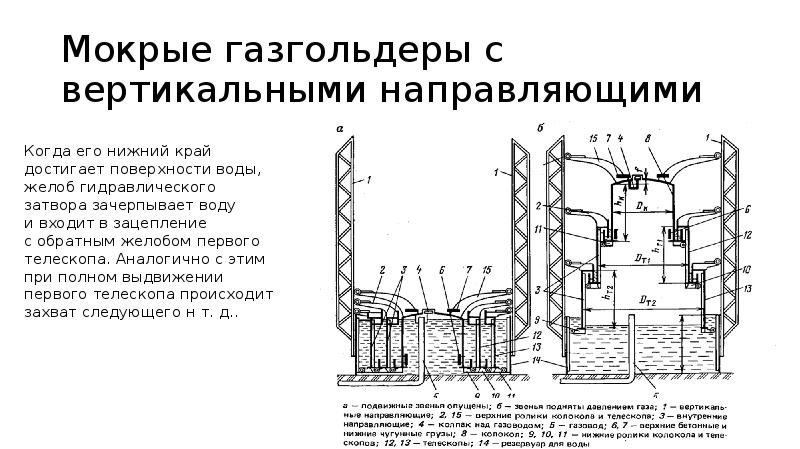

Мокрые газгольдеры с вертикальными направляющими

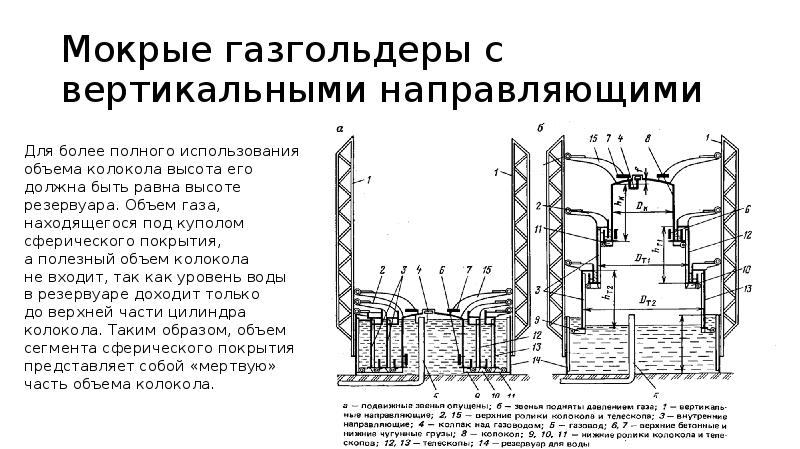

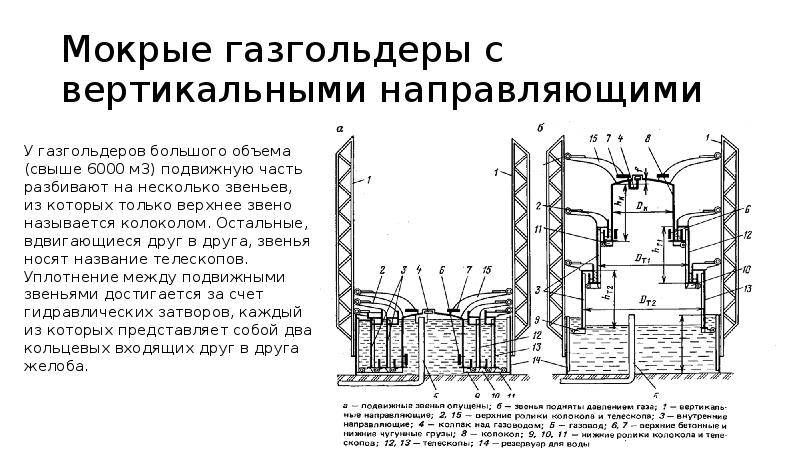

Мокрые газгольдеры с вертикальными направляющими

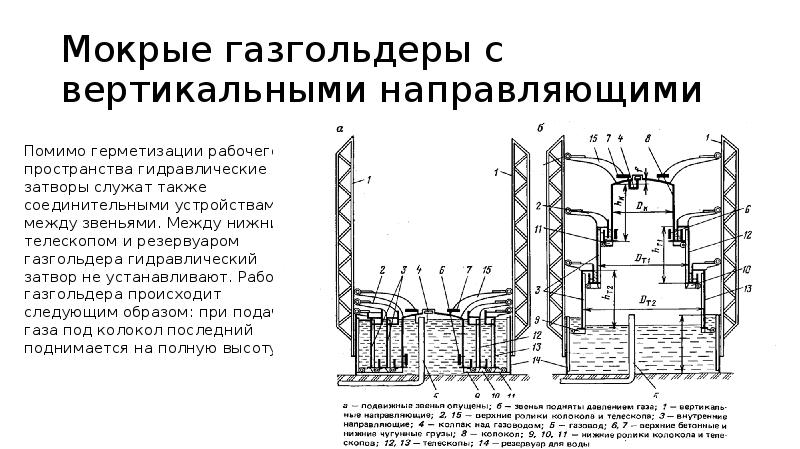

Мокрые газгольдеры с вертикальными направляющими

Мокрые газгольдеры с вертикальными направляющими

Мокрые газгольдеры с вертикальными направляющими

Мокрые газгольдеры с вертикальными направляющими

Мокрые газгольдеры с вертикальными направляющими

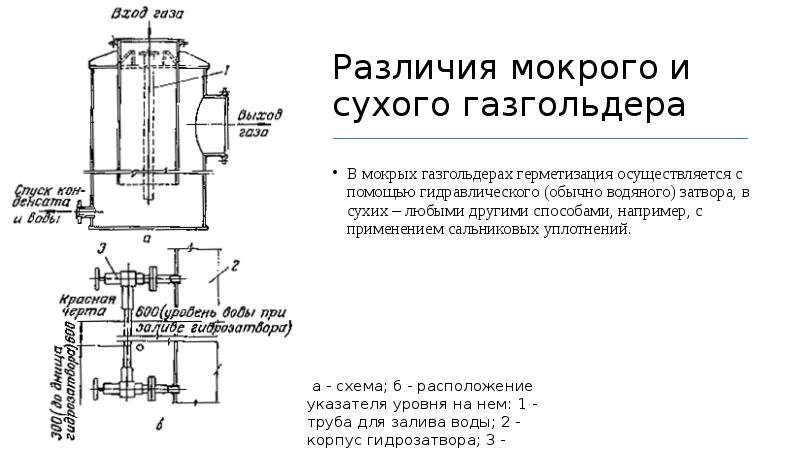

Различия мокрого и сухого газгольдера В мокрых газгольдерах герметизация осуществляется с помощью гидравлического (обычно водяного) затвора, в сухих – любыми другими способами, например, с применением сальниковых уплотнений.

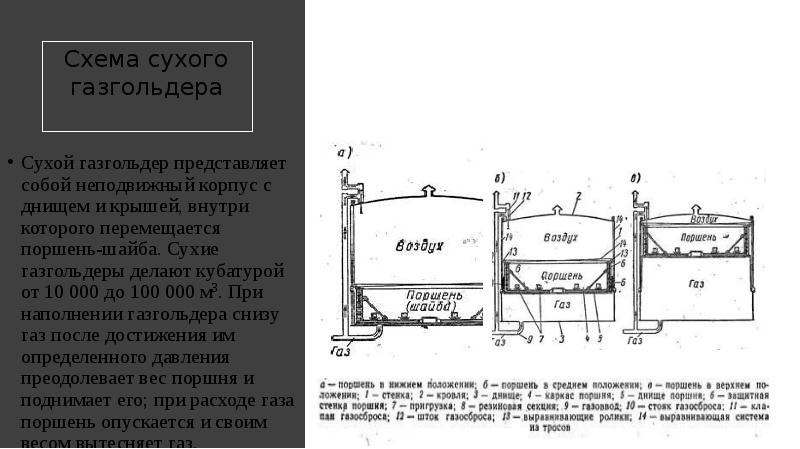

Схема сухого газгольдера Сухой газгольдер представляет собой неподвижный корпус с днищем и крышей, внутри которого перемещается поршень-шайба. Сухие газгольдеры делают кубатурой от 10 000 до 100 000 м3. При наполнении газгольдера снизу газ после достижения им определенного давления преодолевает вес поршня и поднимает его; при расходе газа поршень опускается и своим весом вытесняет газ.

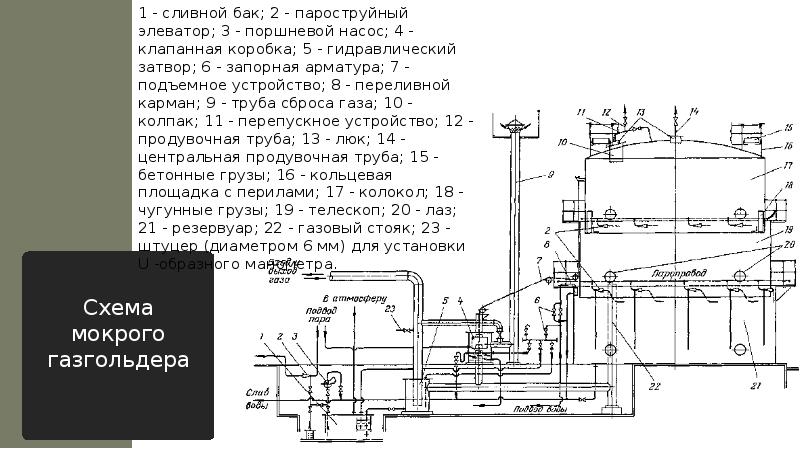

Схема мокрого газгольдера

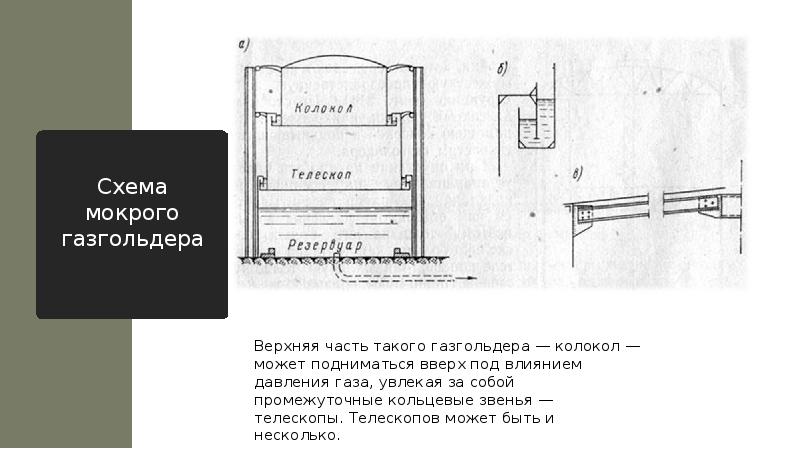

Схема мокрого газгольдера

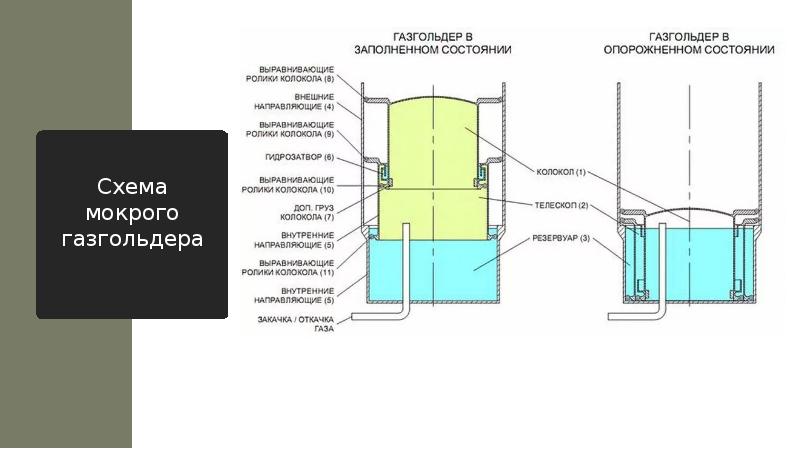

Схема мокрого газгольдера

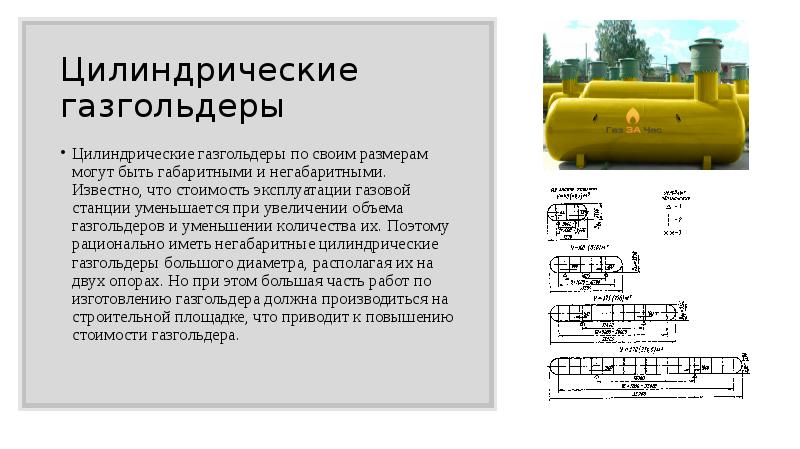

Цилиндрические газгольдеры Цилиндрические газгольдеры по своим размерам могут быть габаритными и негабаритными. Известно, что стоимость эксплуатации газовой станции уменьшается при увеличении объема газгольдеров и уменьшении количества их. Поэтому рационально иметь негабаритные цилиндрические газгольдеры большого диаметра, располагая их на двух опорах. Но при этом большая часть работ по изготовлению газгольдера должна производиться на строительной площадке, что приводит к повышению стоимости газгольдера.

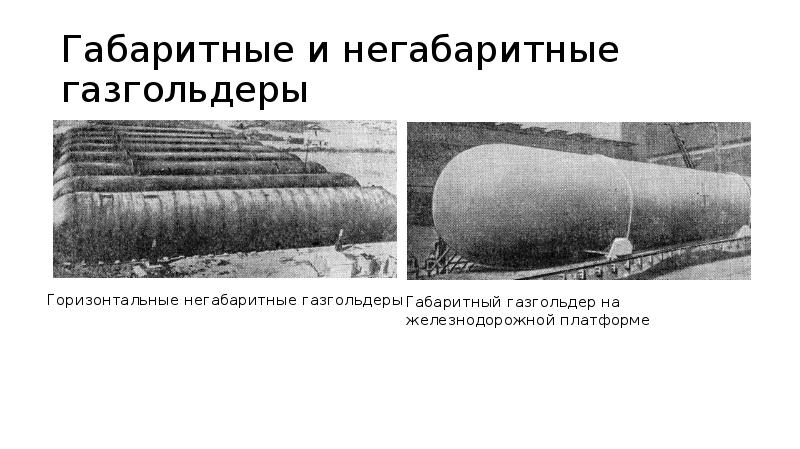

Габаритные и негабаритные газгольдеры

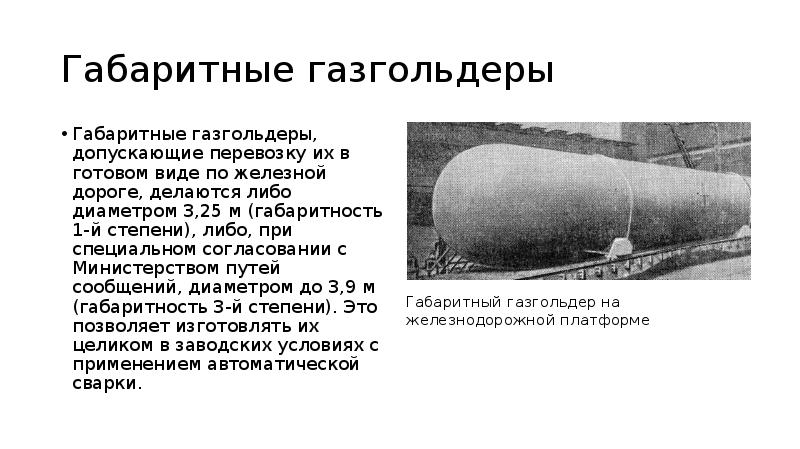

Габаритные газгольдеры Габаритные газгольдеры, допускающие перевозку их в готовом виде по железной дороге, делаются либо диаметром 3,25 м (габаритность 1-й степени), либо, при специальном согласовании с Министерством путей сообщений, диаметром до 3,9 м (габаритность 3-й степени). Это позволяет изготовлять их целиком в заводских условиях с применением автоматической сварки.

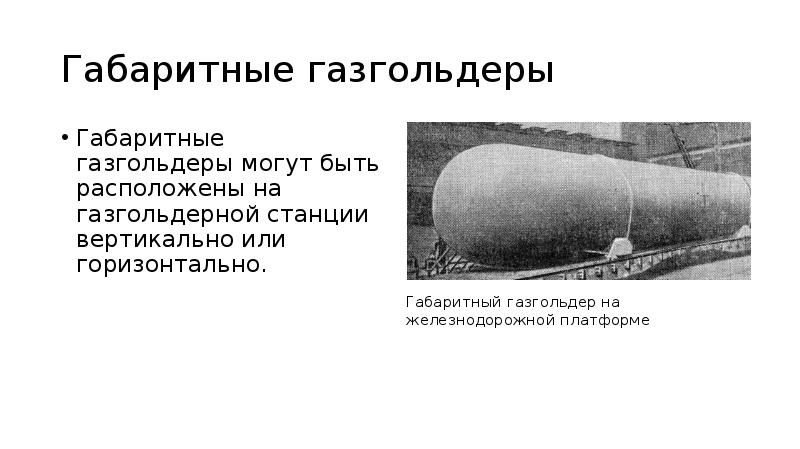

Габаритные газгольдеры Габаритные газгольдеры могут быть расположены на газгольдерной станции вертикально или горизонтально.

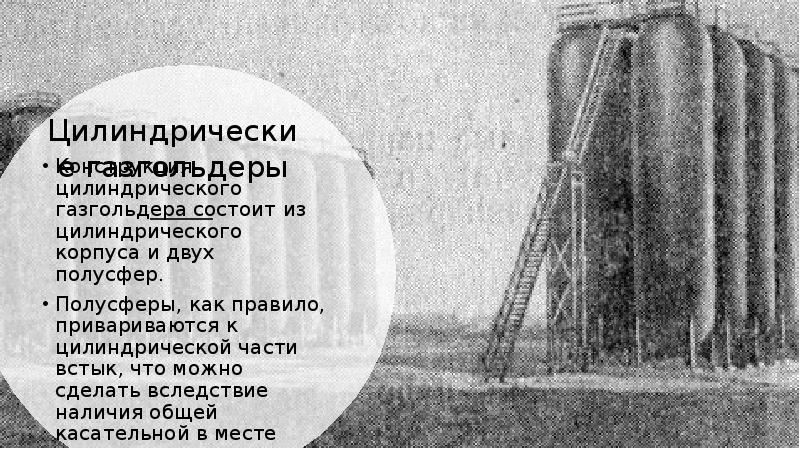

Цилиндрические газгольдеры Конструкция цилиндрического газгольдера состоит из цилиндрического корпуса и двух полусфер. Полусферы, как правило, привариваются к цилиндрической части встык, что можно сделать вследствие наличия общей касательной в месте сопряжения.

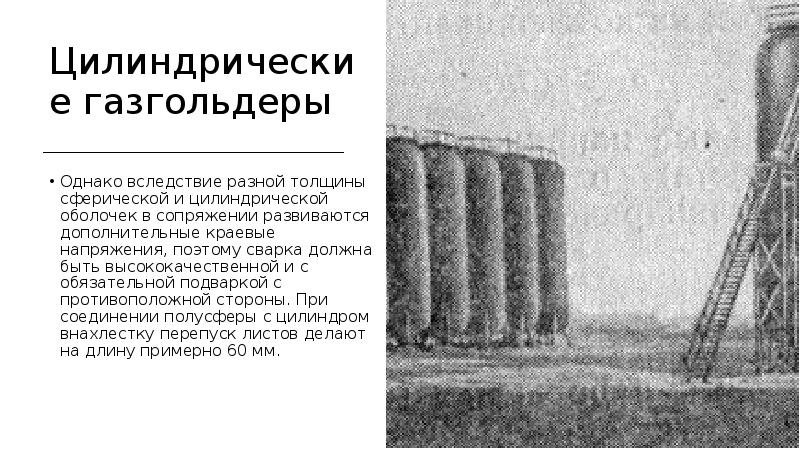

Цилиндрические газгольдеры Однако вследствие разной толщины сферической и цилиндрической оболочек в сопряжении развиваются дополнительные краевые напряжения, поэтому сварка должна быть высококачественной и с обязательной подваркой с противоположной стороны. При соединении полусферы с цилиндром внахлестку перепуск листов делают на длину примерно 60 мм.

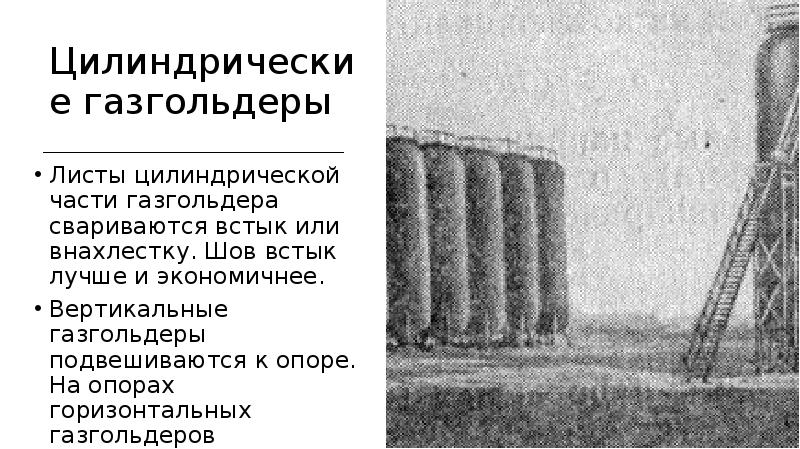

Цилиндрические газгольдеры Листы цилиндрической части газгольдера свариваются встык или внахлестку. Шов встык лучше и экономичнее. Вертикальные газгольдеры подвешиваются к опоре. На опорах горизонтальных газгольдеров устраивают либо наружное опорное кольцо, либо внутренний треугольник жесткости.

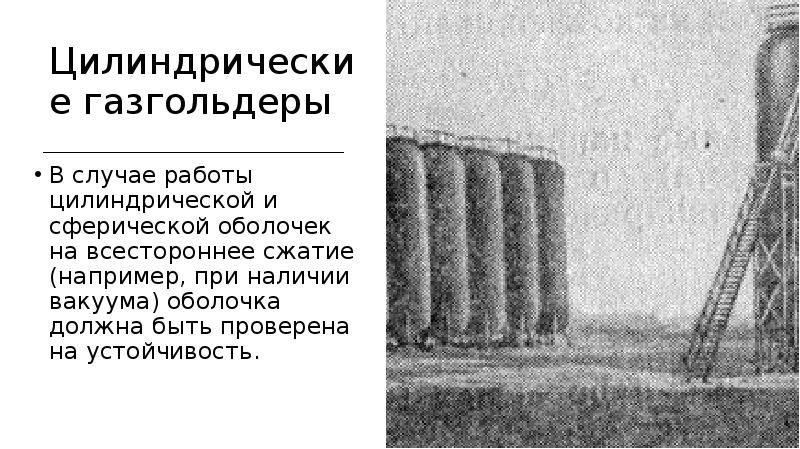

Цилиндрические газгольдеры В случае работы цилиндрической и сферической оболочек на всестороннее сжатие (например, при наличии вакуума) оболочка должна быть проверена на устойчивость.

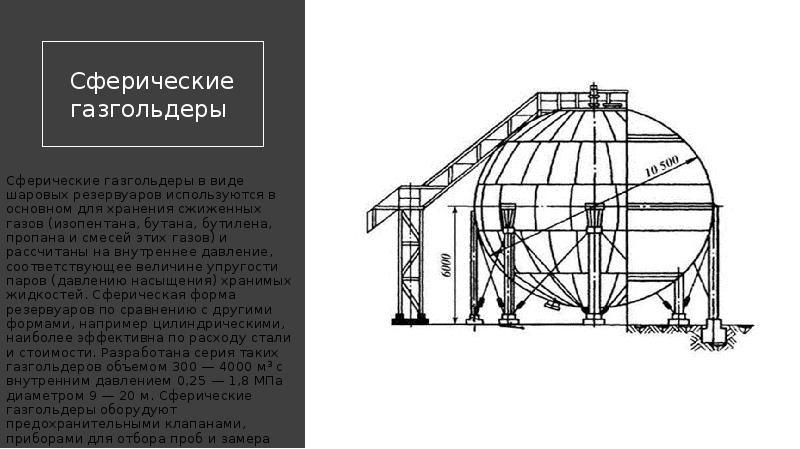

Сферические газгольдеры

Сферические газгольдеры

Сферические газгольдеры
