ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ г.СЕМЕЙ ВОЕННАЯ КАФЕДРА Общая тактика презентация

ГОСУДАРСТВЕННЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ г.СЕМЕЙ ВОЕННАЯ КАФЕДРА Общая тактика   ЛЕКЦИЯ ТЕМА №4 «Инженерное оборудование и маскировка позиции»

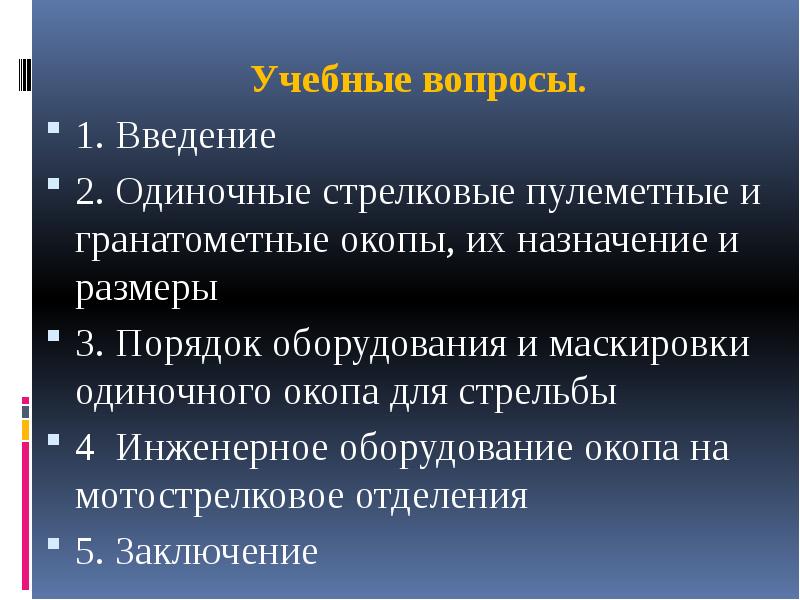

Учебные вопросы. 1. Введение 2. Одиночные стрелковые пулеметные и гранатометные окопы, их назначение и размеры 3. Порядок оборудования и маскировки одиночного окопа для стрельбы 4 Инженерное оборудование окопа на мотострелковое отделения 5. Заключение

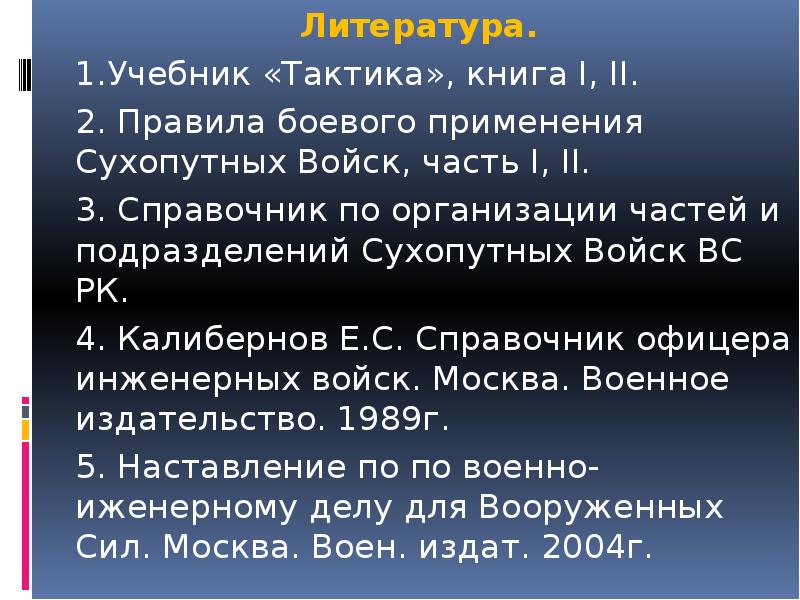

Литература. Литература. 1.Учебник «Тактика», книга I, II. 2. Правила боевого применения Сухопутных Войск, часть I, II. 3. Справочник по организации частей и подразделений Сухопутных Войск ВС РК. 4. Калибернов Е.С. Справочник офицера инженерных войск. Москва. Военное издательство. 1989г.  5. Наставление по по военно-иженерному делу для Вооруженных Сил. Москва. Воен. издат. 2004г.

1.Ведение 1.Ведение В настоящее время видами боевого обеспечения являются: разведка, радиационная, химическая и биологическая защита, маскировка, инженерное обеспечение, радиоэлектронная борьба и охранение Есть мнение, что инженерное обеспечение это рытьё окопов саперными лопатками. На самом деле инженерное обеспечение это комплекс мероприятий, направленный на создание благоприятных условий для действий войск и повышения их защиты от всех средств поражения противника, а также для нанесения противнику потерь инженерными средствами и затруднения его действий.

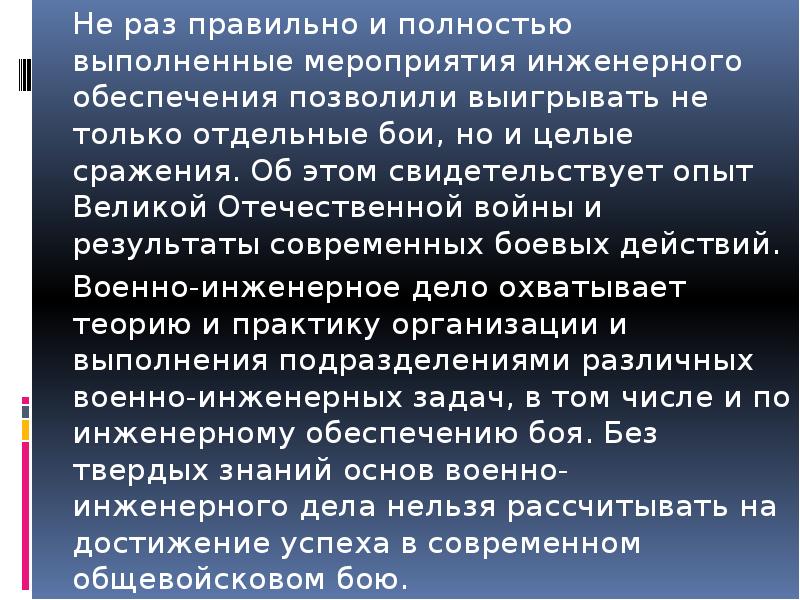

Не раз правильно и полностью выполненные мероприятия инженерного обеспечения позволили выигрывать не только отдельные бои, но и целые сражения. Об этом свидетельствует опыт Великой Отечественной войны и результаты современных боевых действий. Не раз правильно и полностью выполненные мероприятия инженерного обеспечения позволили выигрывать не только отдельные бои, но и целые сражения. Об этом свидетельствует опыт Великой Отечественной войны и результаты современных боевых действий. Военно-инженерное дело охватывает теорию и практику организации и выполнения подразделениями различных военно-инженерных задач, в том числе и по инженерному обеспечению боя. Без твердых знаний основ военно- инженерного дела нельзя рассчитывать на достижение успеха в современном общевойсковом бою.

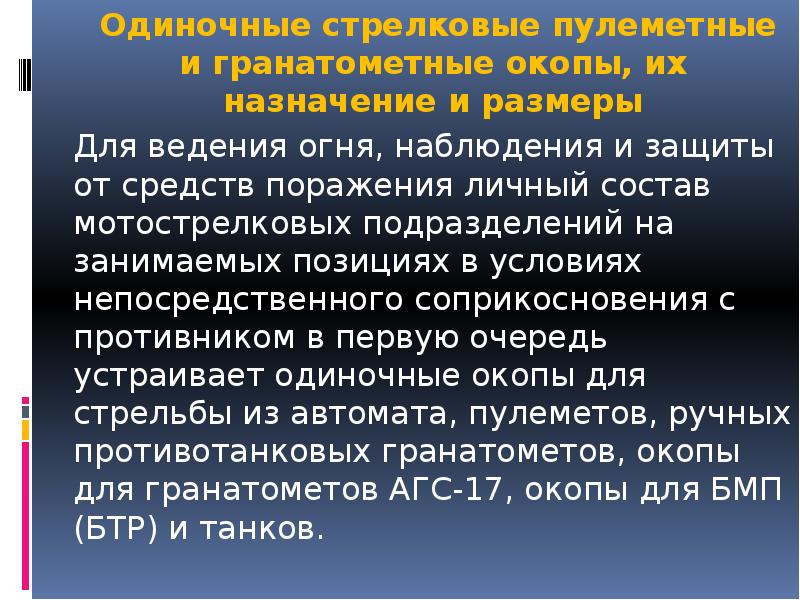

Одиночные стрелковые пулеметные и гранатометные окопы, их назначение и размеры Одиночные стрелковые пулеметные и гранатометные окопы, их назначение и размеры Для ведения огня, наблюдения и защиты от средств поражения личный состав мотострелковых подразделений на занимаемых позициях в условиях непосредственного соприкосновения с противником в первую очередь устраивает одиночные окопы для стрельбы из автомата, пулеметов, ручных противотанковых гранатометов, окопы для гранатометов АГС-17, окопы для БМП (БТР) и танков.

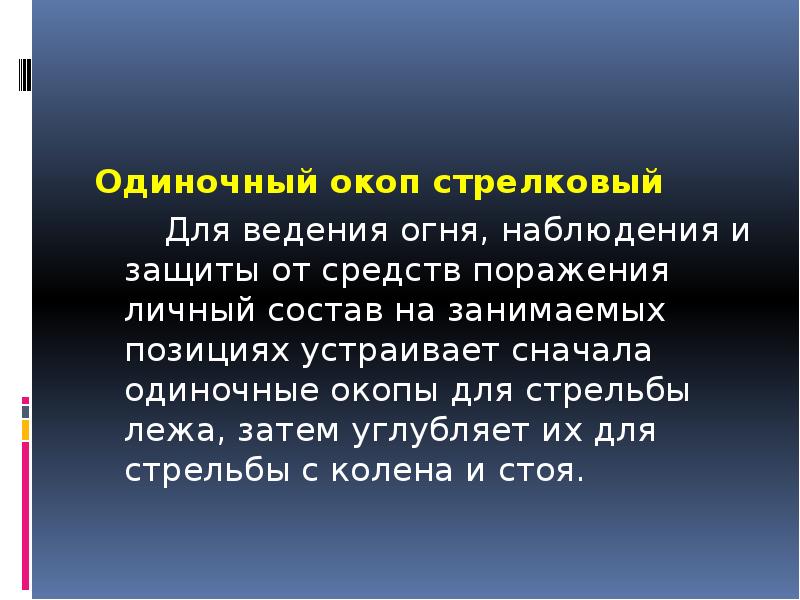

Одиночный окоп стрелковый Для ведения огня, наблюдения и защиты от средств поражения личный состав на занимаемых позициях устраивает сначала одиночные окопы для стрельбы лежа, затем углубляет их для стрельбы с колена и стоя.

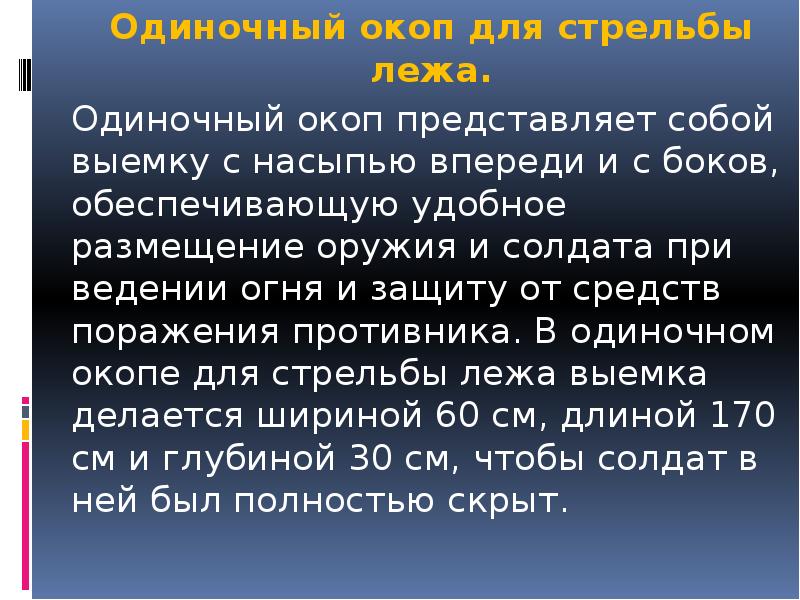

Одиночный окоп для стрельбы лежа. Одиночный окоп для стрельбы лежа. Одиночный окоп представляет собой выемку с насыпью впереди и с боков, обеспечивающую удобное размещение оружия и солдата при ведении огня и защиту от средств поражения противника. В одиночном окопе для стрельбы лежа выемка делается шириной 60 см, длиной 170 см и глубиной 30 см, чтобы солдат в ней был полностью скрыт.

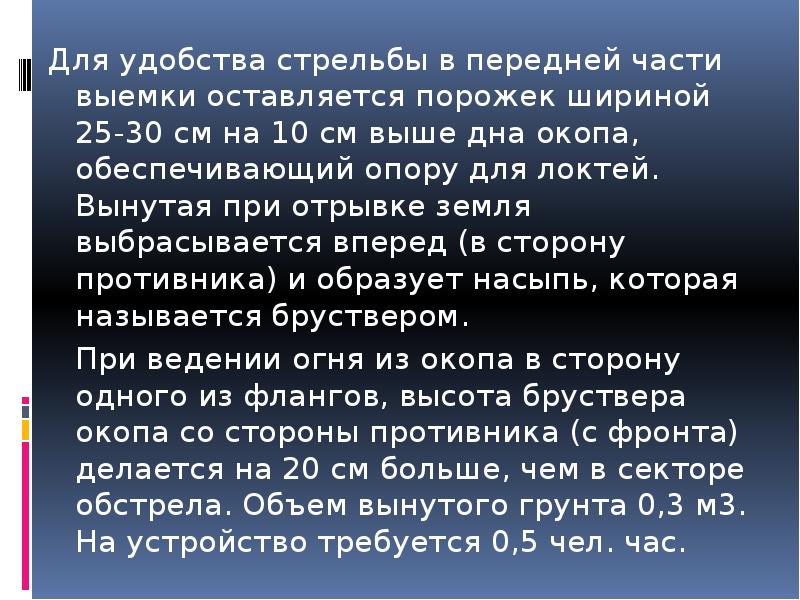

Для удобства стрельбы в передней части выемки оставляется порожек шириной 25-30 см на 10 см выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке земля выбрасывается вперед (в сторону противника) и образует насыпь, которая называется бруствером. Для удобства стрельбы в передней части выемки оставляется порожек шириной 25-30 см на 10 см выше дна окопа, обеспечивающий опору для локтей. Вынутая при отрывке земля выбрасывается вперед (в сторону противника) и образует насыпь, которая называется бруствером. При ведении огня из окопа в сторону одного из флангов, высота бруствера окопа со стороны противника (с фронта) делается на 20 см больше, чем в секторе обстрела. Объем вынутого грунта 0,3 м3. На устройство требуется 0,5 чел. час.

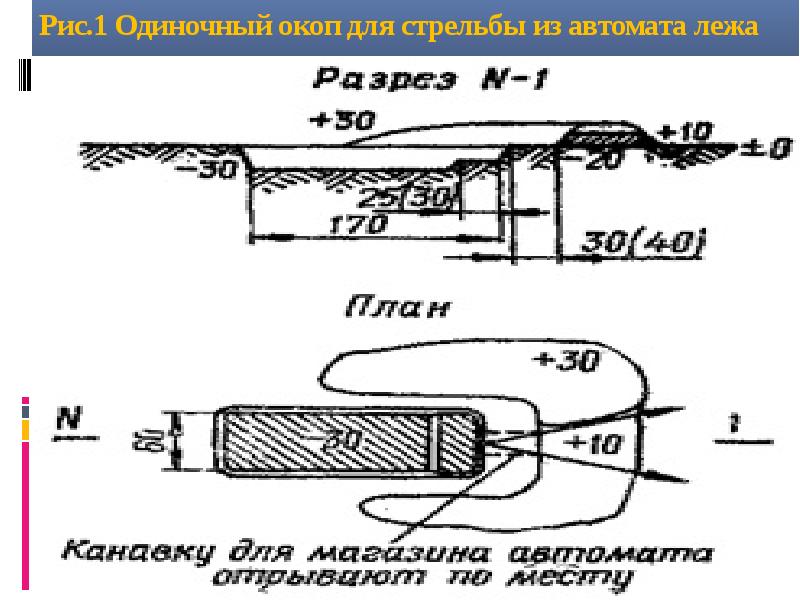

Рис.1 Одиночный окоп для стрельбы из автомата лежа

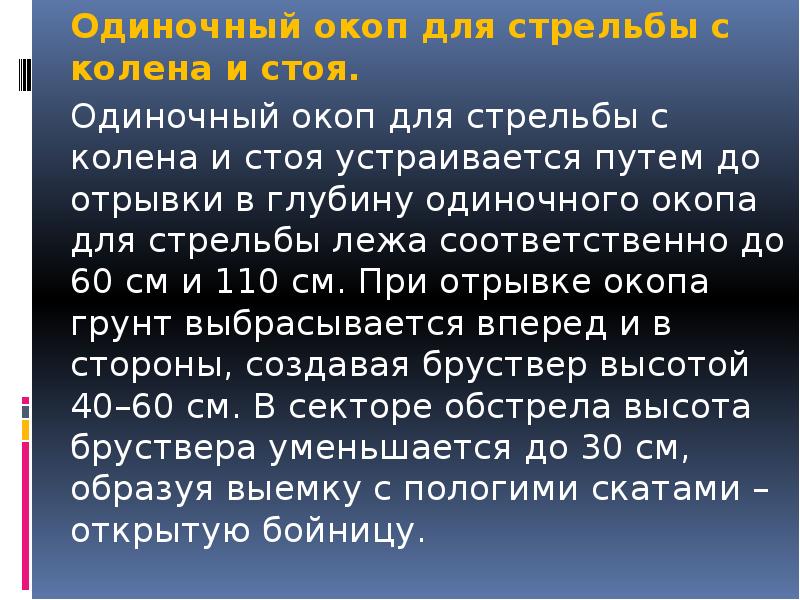

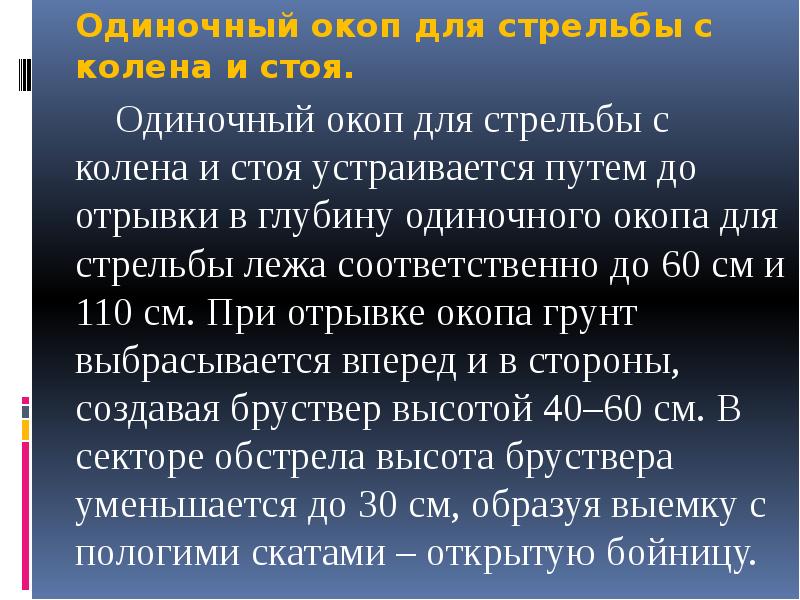

Одиночный окоп для стрельбы с колена и стоя. Одиночный окоп для стрельбы с колена и стоя. Одиночный окоп для стрельбы с колена и стоя устраивается путем до отрывки в глубину одиночного окопа для стрельбы лежа соответственно до 60 см и 110 см. При отрывке окопа грунт выбрасывается вперед и в стороны, создавая бруствер высотой 40–60 см. В секторе обстрела высота бруствера уменьшается до 30 см, образуя выемку с пологими скатами – открытую бойницу.

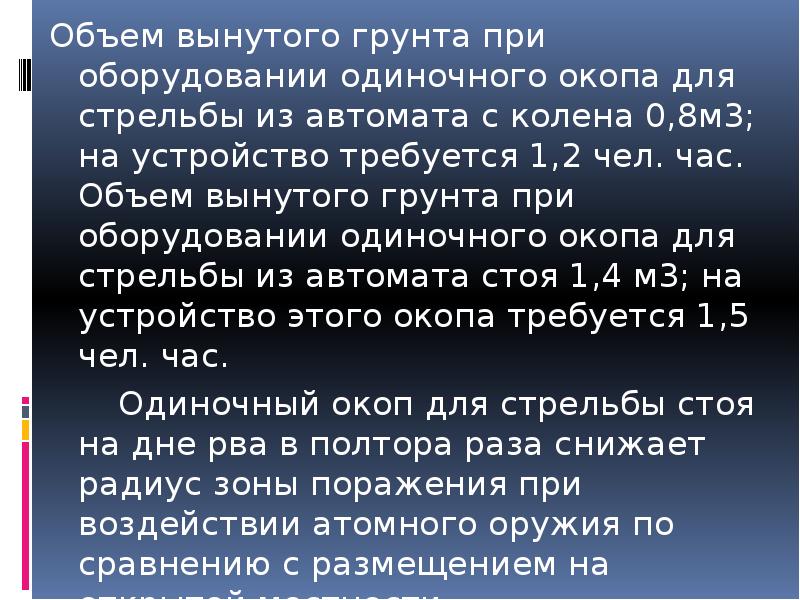

Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата с колена 0,8м3; на устройство требуется 1,2 чел. час. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата стоя 1,4 м3; на устройство этого окопа требуется 1,5 чел. час. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата с колена 0,8м3; на устройство требуется 1,2 чел. час. Объем вынутого грунта при оборудовании одиночного окопа для стрельбы из автомата стоя 1,4 м3; на устройство этого окопа требуется 1,5 чел. час. Одиночный окоп для стрельбы стоя на дне рва в полтора раза снижает радиус зоны поражения при воздействии атомного оружия по сравнению с размещением на открытой местности.

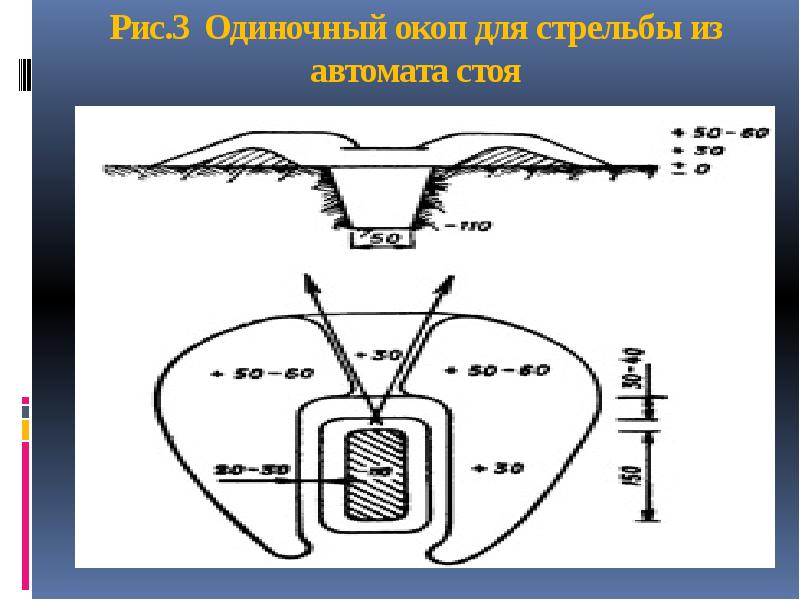

Рис.3 Одиночный окоп для стрельбы из автомата стоя

Одиночный окоп для стрельбы с колена и стоя. Одиночный окоп для стрельбы с колена и стоя. Одиночный окоп для стрельбы с колена и стоя устраивается путем до отрывки в глубину одиночного окопа для стрельбы лежа соответственно до 60 см и 110 см. При отрывке окопа грунт выбрасывается вперед и в стороны, создавая бруствер высотой 40–60 см. В секторе обстрела высота бруствера уменьшается до 30 см, образуя выемку с пологими скатами – открытую бойницу.

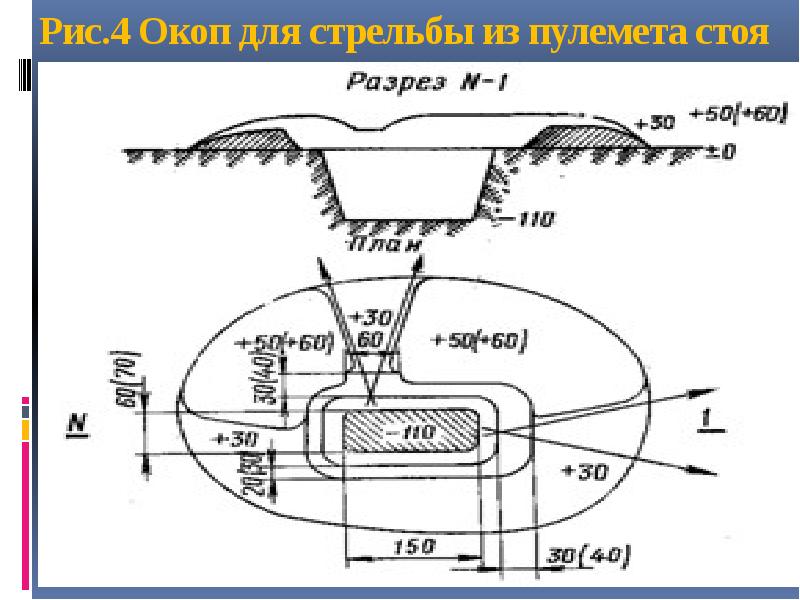

Рис.4 Окоп для стрельбы из пулемета стоя

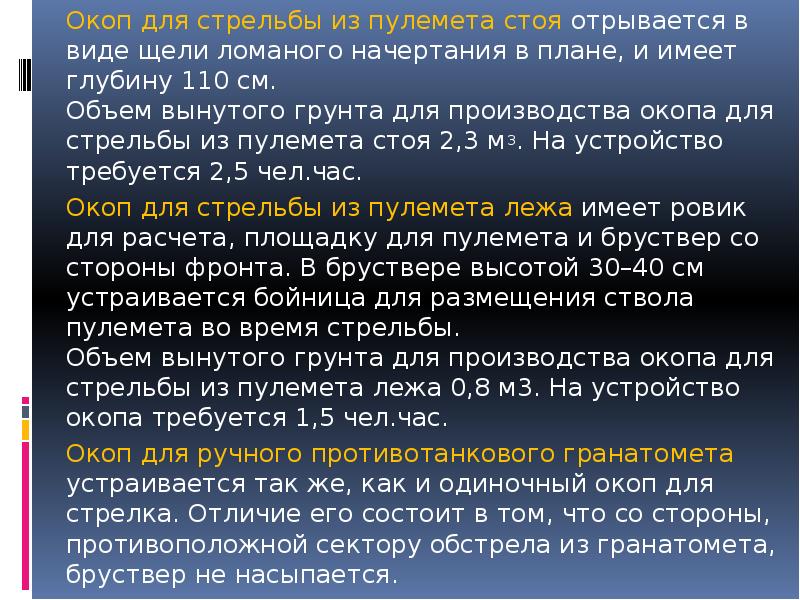

Окоп для стрельбы из пулемета стоя отрывается в виде щели ломаного начертания в плане, и имеет глубину 110 см. Объем вынутого грунта для производства окопа для стрельбы из пулемета стоя 2,3 м3. На устройство требуется 2,5 чел.час. Окоп для стрельбы из пулемета стоя отрывается в виде щели ломаного начертания в плане, и имеет глубину 110 см. Объем вынутого грунта для производства окопа для стрельбы из пулемета стоя 2,3 м3. На устройство требуется 2,5 чел.час. Окоп для стрельбы из пулемета лежа имеет ровик для расчета, площадку для пулемета и бруствер со стороны фронта. В бруствере высотой 30–40 см устраивается бойница для размещения ствола пулемета во время стрельбы. Объем вынутого грунта для производства окопа для стрельбы из пулемета лежа 0,8 м3. На устройство окопа требуется 1,5 чел.час. Окоп для ручного противотанкового гранатомета устраивается так же, как и одиночный окоп для стрелка. Отличие его состоит в том, что со стороны, противоположной сектору обстрела из гранатомета, бруствер не насыпается.

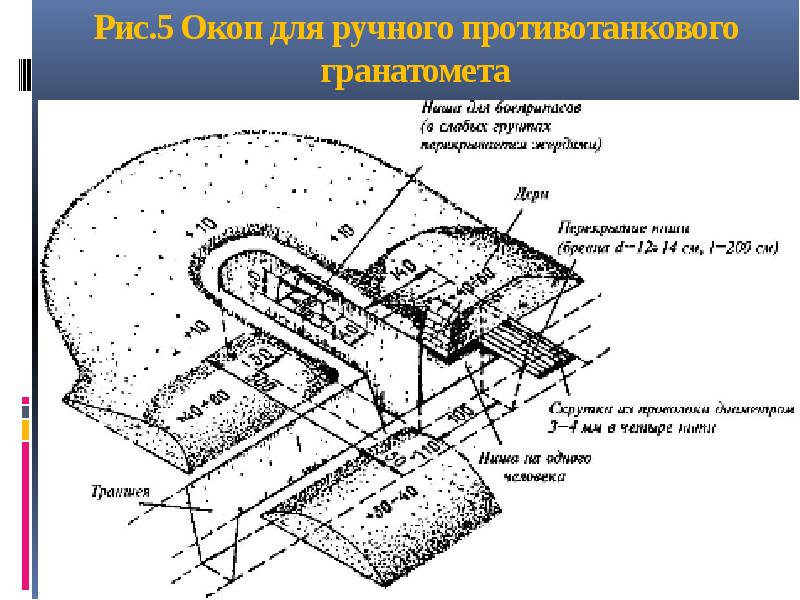

Рис.5 Окоп для ручного противотанкового гранатомета

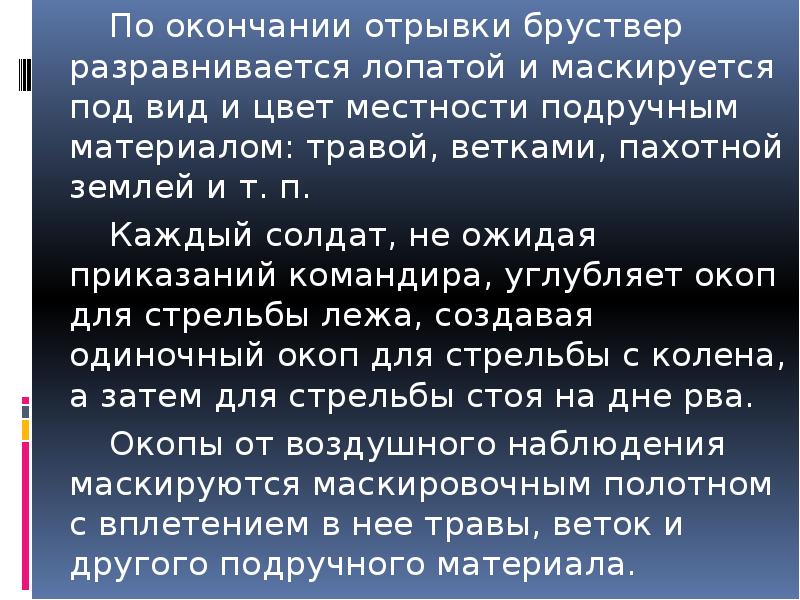

По окончании отрывки бруствер разравнивается лопатой и маскируется под вид и цвет местности подручным материалом: травой, ветками, пахотной землей и т. п. По окончании отрывки бруствер разравнивается лопатой и маскируется под вид и цвет местности подручным материалом: травой, ветками, пахотной землей и т. п. Каждый солдат, не ожидая приказаний командира, углубляет окоп для стрельбы лежа, создавая одиночный окоп для стрельбы с колена, а затем для стрельбы стоя на дне рва. Окопы от воздушного наблюдения маскируются маскировочным полотном с вплетением в нее травы, веток и другого подручного материала.

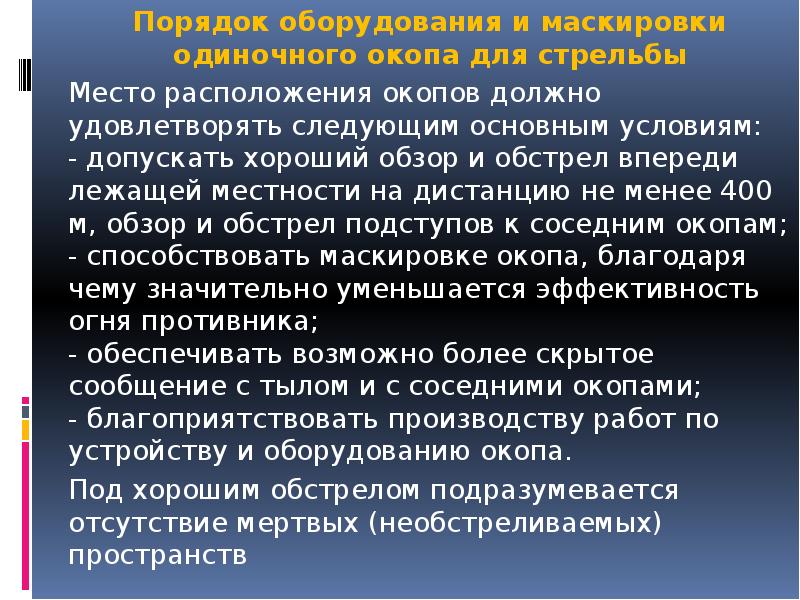

Порядок оборудования и маскировки одиночного окопа для стрельбы Порядок оборудования и маскировки одиночного окопа для стрельбы Место расположения окопов должно удовлетворять следующим основным условиям: - допускать хороший обзор и обстрел впереди лежащей местности на дистанцию не менее 400 м, обзор и обстрел подступов к соседним окопам; - способствовать маскировке окопа, благодаря чему значительно уменьшается эффективность огня противника; - обеспечивать возможно более скрытое сообщение с тылом и с соседними окопами; - благоприятствовать производству работ по устройству и оборудованию окопа. Под хорошим обстрелом подразумевается отсутствие мертвых (необстреливаемых) пространств

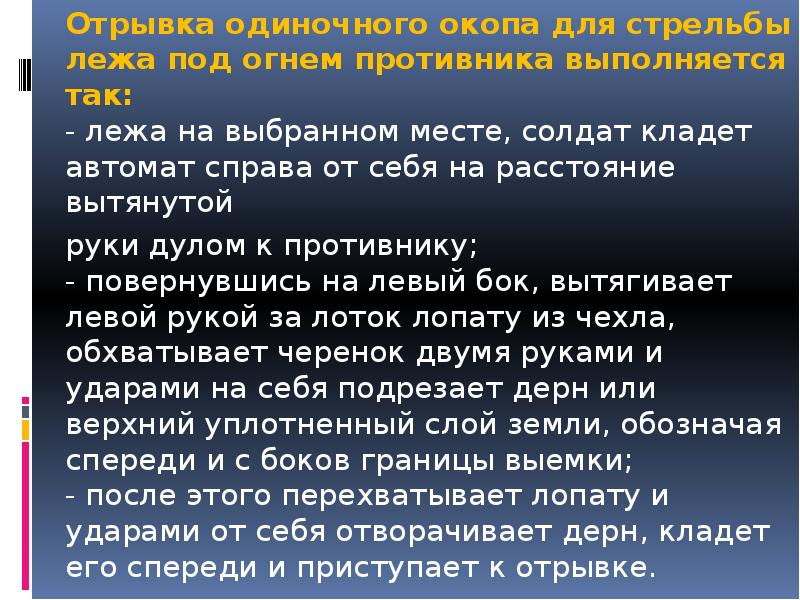

Отрывка одиночного окопа для стрельбы лежа под огнем противника выполняется так: - лежа на выбранном месте, солдат кладет автомат справа от себя на расстояние вытянутой Отрывка одиночного окопа для стрельбы лежа под огнем противника выполняется так: - лежа на выбранном месте, солдат кладет автомат справа от себя на расстояние вытянутой руки дулом к противнику; - повернувшись на левый бок, вытягивает левой рукой за лоток лопату из чехла, обхватывает черенок двумя руками и ударами на себя подрезает дерн или верхний уплотненный слой земли, обозначая спереди и с боков границы выемки; - после этого перехватывает лопату и ударами от себя отворачивает дерн, кладет его спереди и приступает к отрывке.

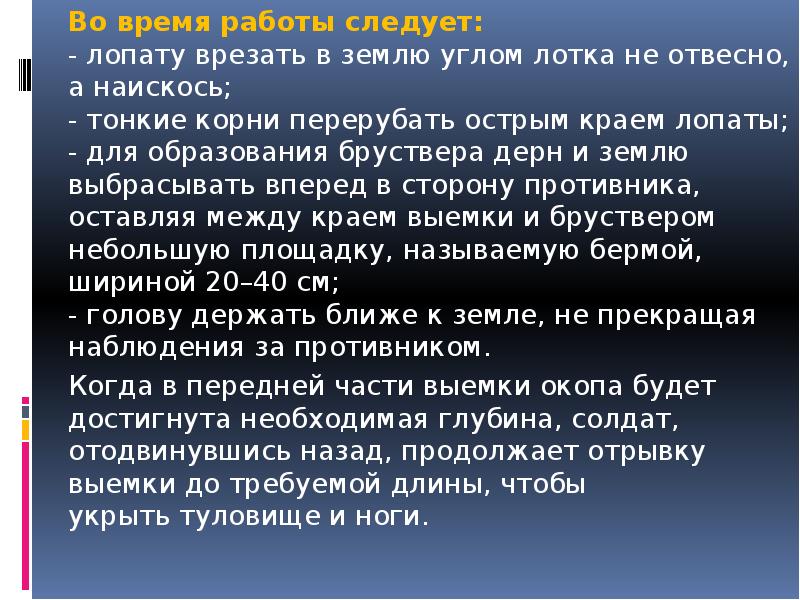

Во время работы следует: - лопату врезать в землю углом лотка не отвесно, а наискось; - тонкие корни перерубать острым краем лопаты; - для образования бруствера дерн и землю выбрасывать вперед в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 20–40 см; - голову держать ближе к земле, не прекращая наблюдения за противником. Во время работы следует: - лопату врезать в землю углом лотка не отвесно, а наискось; - тонкие корни перерубать острым краем лопаты; - для образования бруствера дерн и землю выбрасывать вперед в сторону противника, оставляя между краем выемки и бруствером небольшую площадку, называемую бермой, шириной 20–40 см; - голову держать ближе к земле, не прекращая наблюдения за противником. Когда в передней части выемки окопа будет достигнута необходимая глубина, солдат, отодвинувшись назад, продолжает отрывку выемки до требуемой длины, чтобы укрыть туловище и ноги.

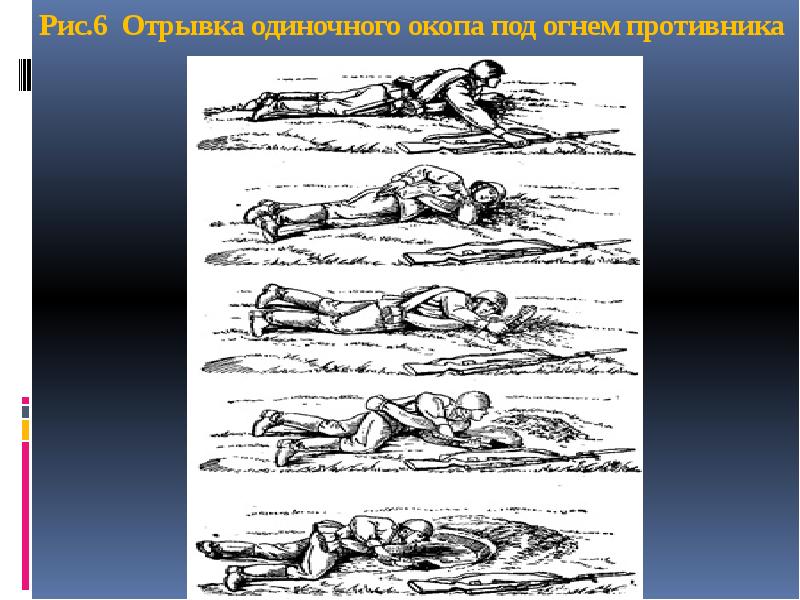

Рис.6 Отрывка одиночного окопа под огнем противника

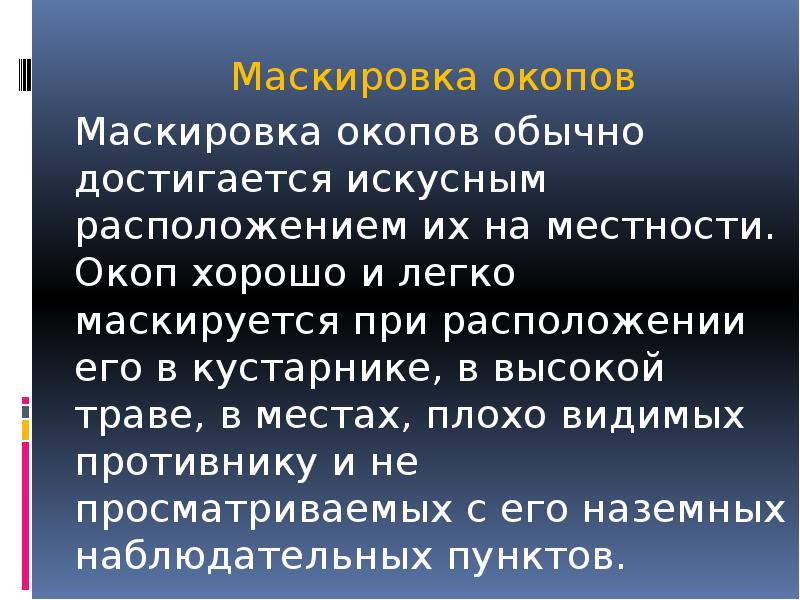

    Маскировка окопов Маскировка окопов обычно достигается искусным расположением их на местности. Окоп хорошо и легко маскируется при расположении его в кустарнике, в высокой траве, в местах, плохо видимых противнику и не просматриваемых с его наземных наблюдательных пунктов.

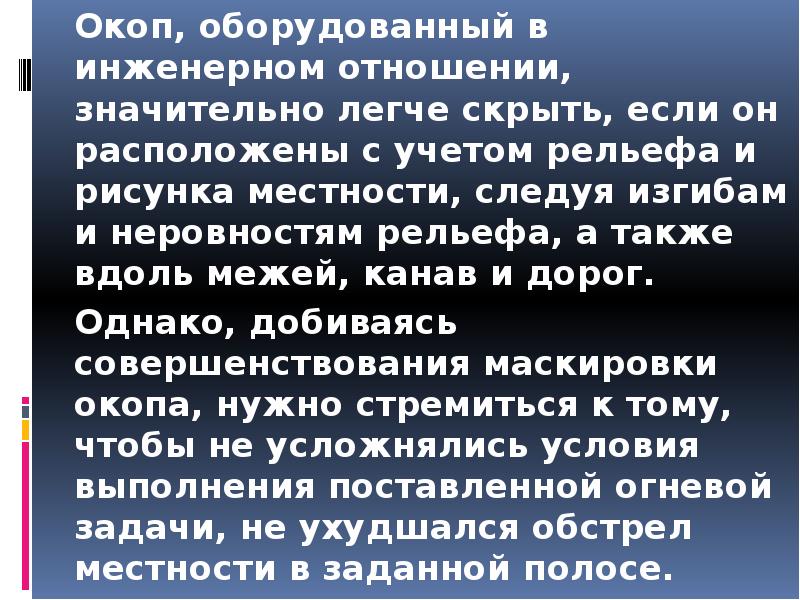

Окоп, оборудованный в инженерном отношении, значительно легче скрыть, если он расположены с учетом рельефа и рисунка местности, следуя изгибам и неровностям рельефа, а также вдоль межей, канав и дорог. Окоп, оборудованный в инженерном отношении, значительно легче скрыть, если он расположены с учетом рельефа и рисунка местности, следуя изгибам и неровностям рельефа, а также вдоль межей, канав и дорог. Однако, добиваясь совершенствования маскировки окопа, нужно стремиться к тому, чтобы не усложнялись условия выполнения поставленной огневой задачи, не ухудшался обстрел местности в заданной полосе.

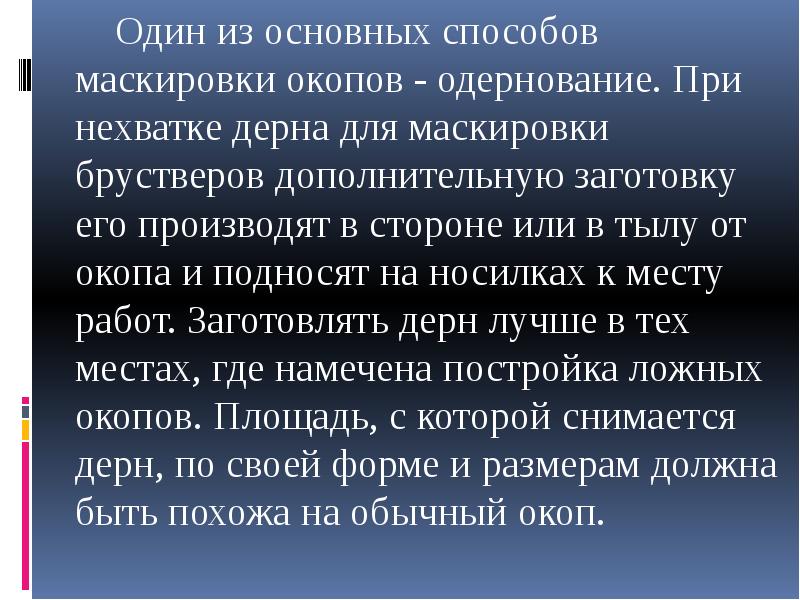

Один из основных способов маскировки окопов - одернование. При нехватке дерна для маскировки брустверов дополнительную заготовку его производят в стороне или в тылу от окопа и подносят на носилках к месту работ. Заготовлять дерн лучше в тех местах, где намечена постройка ложных окопов. Площадь, с которой снимается дерн, по своей форме и размерам должна быть похожа на обычный окоп. Один из основных способов маскировки окопов - одернование. При нехватке дерна для маскировки брустверов дополнительную заготовку его производят в стороне или в тылу от окопа и подносят на носилках к месту работ. Заготовлять дерн лучше в тех местах, где намечена постройка ложных окопов. Площадь, с которой снимается дерн, по своей форме и размерам должна быть похожа на обычный окоп.

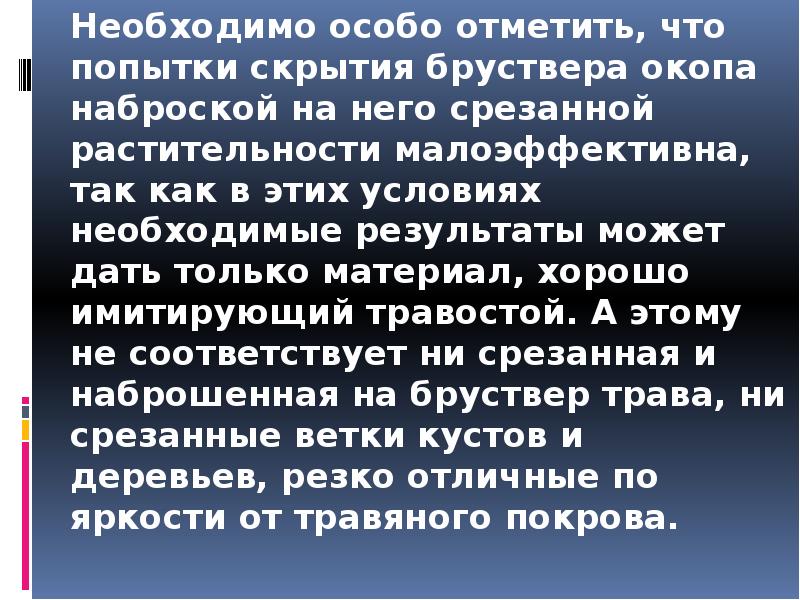

Необходимо особо отметить, что попытки скрытия бруствера окопа наброской на него срезанной растительности малоэффективна, так как в этих условиях необходимые результаты может дать только материал, хорошо имитирующий травостой. А этому не соответствует ни срезанная и наброшенная на бруствер трава, ни срезанные ветки кустов и деревьев, резко отличные по яркости от травяного покрова. Необходимо особо отметить, что попытки скрытия бруствера окопа наброской на него срезанной растительности малоэффективна, так как в этих условиях необходимые результаты может дать только материал, хорошо имитирующий травостой. А этому не соответствует ни срезанная и наброшенная на бруствер трава, ни срезанные ветки кустов и деревьев, резко отличные по яркости от травяного покрова.

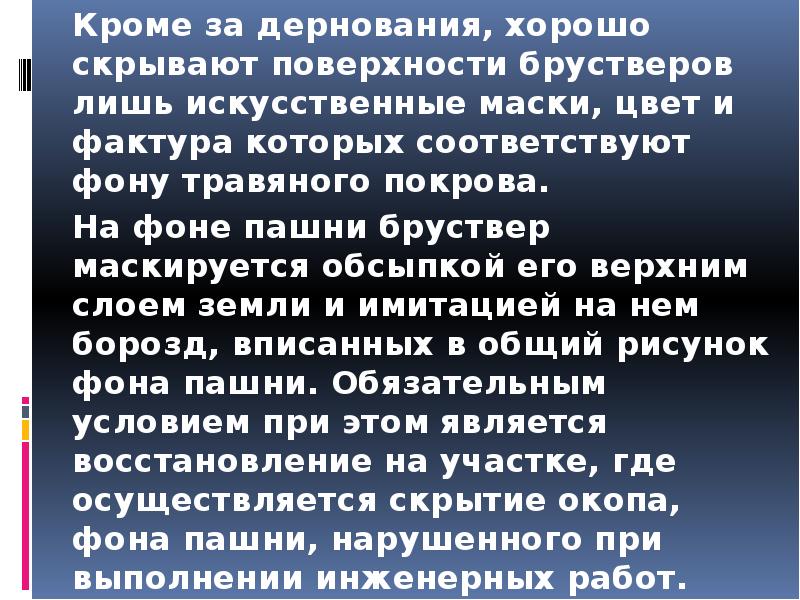

Кроме за дернования, хорошо скрывают поверхности брустверов лишь искусственные маски, цвет и фактура которых соответствуют фону травяного покрова. Кроме за дернования, хорошо скрывают поверхности брустверов лишь искусственные маски, цвет и фактура которых соответствуют фону травяного покрова. На фоне пашни бруствер маскируется обсыпкой его верхним слоем земли и имитацией на нем борозд, вписанных в общий рисунок фона пашни. Обязательным условием при этом является восстановление на участке, где осуществляется скрытие окопа, фона пашни, нарушенного при выполнении инженерных работ.

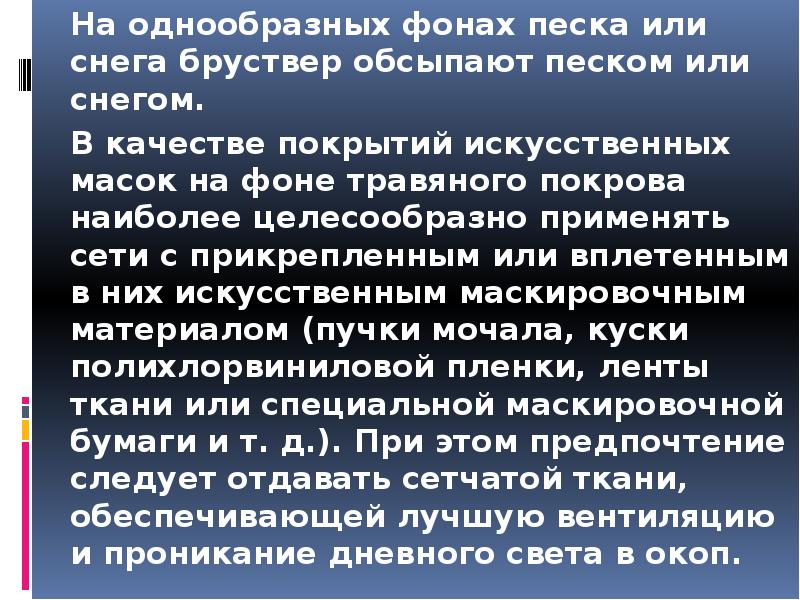

На однообразных фонах песка или снега бруствер обсыпают песком или снегом. На однообразных фонах песка или снега бруствер обсыпают песком или снегом. В качестве покрытий искусственных масок на фоне травяного покрова наиболее целесообразно применять сети с прикрепленным или вплетенным в них искусственным маскировочным материалом (пучки мочала, куски полихлорвиниловой пленки, ленты ткани или специальной маскировочной бумаги и т. д.). При этом предпочтение следует отдавать сетчатой ткани, обеспечивающей лучшую вентиляцию и проникание дневного света в окоп.

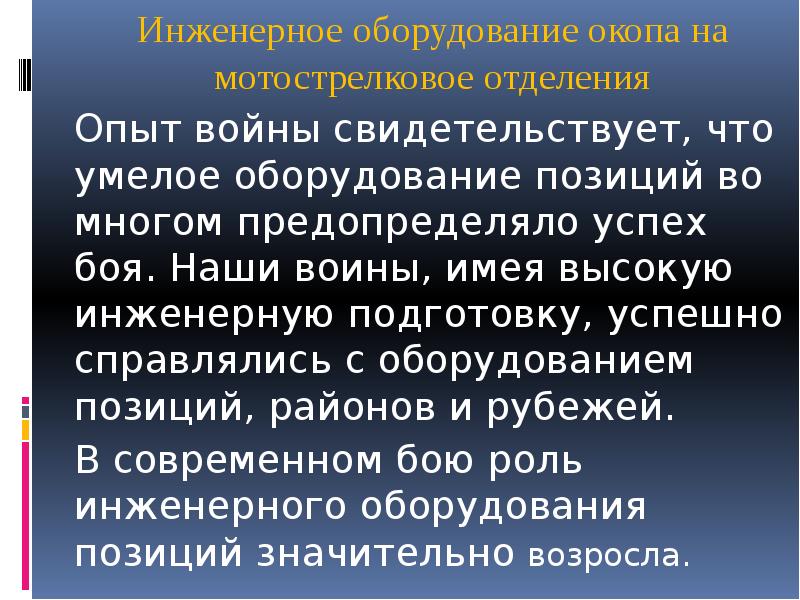

Инженерное оборудование окопа на мотострелковое отделения Инженерное оборудование окопа на мотострелковое отделения Опыт войны свидетельствует, что умелое оборудование позиций во многом предопределяло успех боя. Наши воины, имея высокую инженерную подготовку, успешно справлялись с оборудованием позиций, районов и рубежей. В современном бою роль инженерного оборудования позиций значительно возросла.

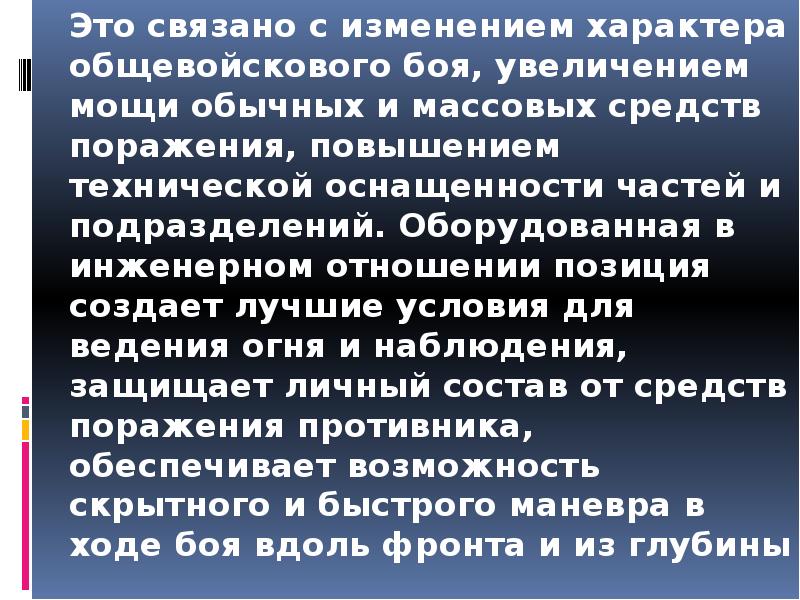

Это связано с изменением характера общевойскового боя, увеличением мощи обычных и массовых средств поражения, повышением технической оснащенности частей и подразделений. Оборудованная в инженерном отношении позиция создает лучшие условия для ведения огня и наблюдения, защищает личный состав от средств поражения противника, обеспечивает возможность скрытного и быстрого маневра в ходе боя вдоль фронта и из глубины Это связано с изменением характера общевойскового боя, увеличением мощи обычных и массовых средств поражения, повышением технической оснащенности частей и подразделений. Оборудованная в инженерном отношении позиция создает лучшие условия для ведения огня и наблюдения, защищает личный состав от средств поражения противника, обеспечивает возможность скрытного и быстрого маневра в ходе боя вдоль фронта и из глубины

Инженерное оборудование позиции отделения включает устройство окопов, укрытий, ходов сообщения, а также установку минно-взрывных заграждений. Инженерное оборудование позиции отделения включает устройство окопов, укрытий, ходов сообщения, а также установку минно-взрывных заграждений. При отсутствии непосредственного соприкосновения с противником оборудование позиции начинается с разбивки и трассировки окопа на отделение.

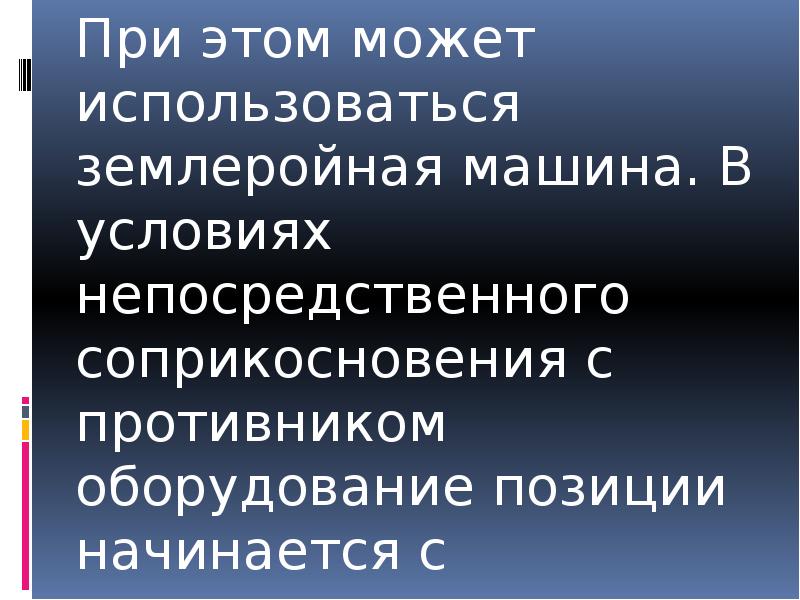

При этом может использоваться землеройная машина. В условиях непосредственного соприкосновения с противником оборудование позиции начинается с самоокапывания. При этом может использоваться землеройная машина. В условиях непосредственного соприкосновения с противником оборудование позиции начинается с самоокапывания.

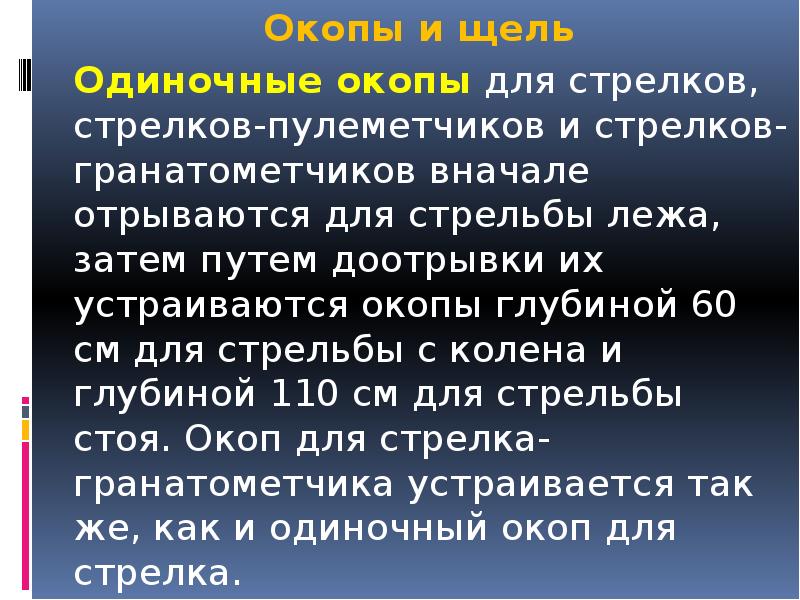

Окопы и щель Окопы и щель Одиночные окопы для стрелков, стрелков-пулеметчиков и стрелков-гранатометчиков вначале отрываются для стрельбы лежа, затем путем доотрывки их устраиваются окопы глубиной 60 см для стрельбы с колена и глубиной 110 см для стрельбы стоя. Окоп для стрелка-гранатометчика устраивается так же, как и одиночный окоп для стрелка.

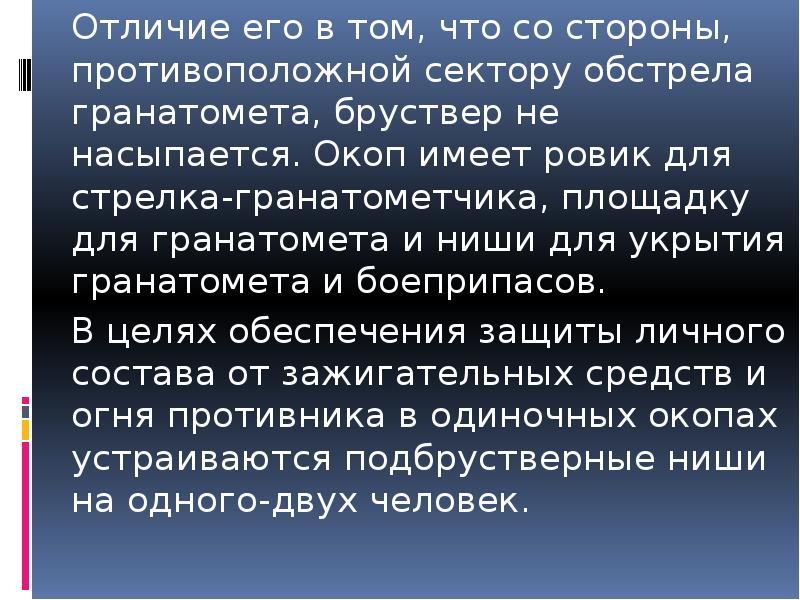

Отличие его в том, что со стороны, противоположной сектору обстрела гранатомета, бруствер не насыпается. Окоп имеет ровик для стрелка-гранатометчика, площадку для гранатомета и ниши для укрытия гранатомета и боеприпасов. Отличие его в том, что со стороны, противоположной сектору обстрела гранатомета, бруствер не насыпается. Окоп имеет ровик для стрелка-гранатометчика, площадку для гранатомета и ниши для укрытия гранатомета и боеприпасов. В целях обеспечения защиты личного состава от зажигательных средств и огня противника в одиночных окопах устраиваются подбрустверные ниши на одного-двух человек.

Окоп на отделение образуется после соединения одиночных окопов (рис. 7). Он состоит из рва (участка траншеи) с передним и тыльным бруствером, ячеек для стрелков, основной и запасной площадок для пулемета и гранатомета, хода сообщения в тыл, ниш для боеприпасов и продовольствия. Окоп на отделение образуется после соединения одиночных окопов (рис. 7). Он состоит из рва (участка траншеи) с передним и тыльным бруствером, ячеек для стрелков, основной и запасной площадок для пулемета и гранатомета, хода сообщения в тыл, ниш для боеприпасов и продовольствия.

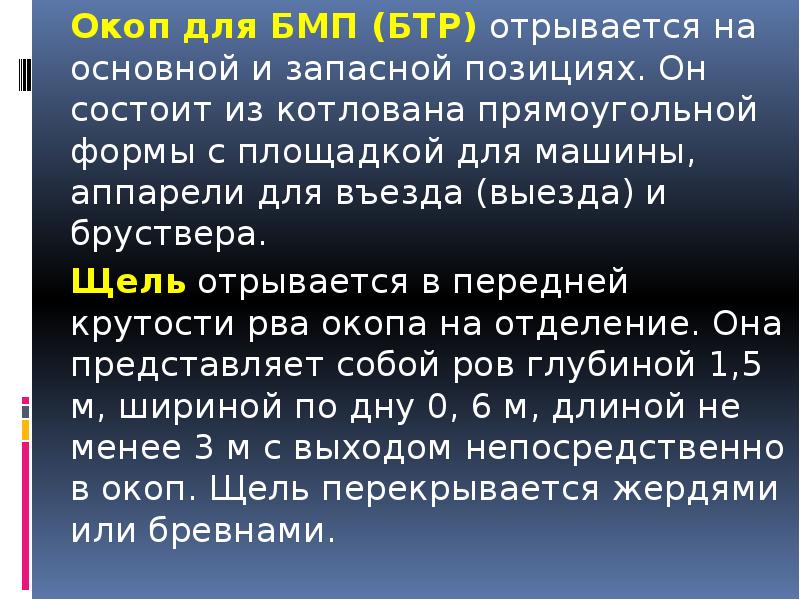

Окоп для БМП (БТР) отрывается на основной и запасной позициях. Он состоит из котлована прямоугольной формы с площадкой для машины, аппарели для въезда (выезда) и бруствера. Окоп для БМП (БТР) отрывается на основной и запасной позициях. Он состоит из котлована прямоугольной формы с площадкой для машины, аппарели для въезда (выезда) и бруствера. Щель отрывается в передней крутости рва окопа на отделение. Она представляет собой ров глубиной 1,5 м, шириной по дну 0, 6 м, длиной не менее 3 м с выходом непосредственно в окоп. Щель перекрывается жердями или бревнами.

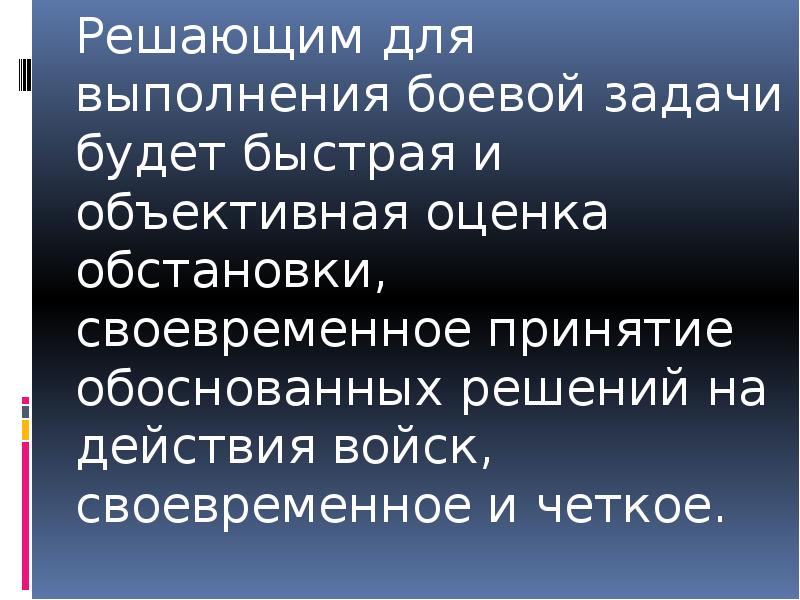

Решающим для выполнения боевой задачи будет быстрая и объективная оценка обстановки, своевременное принятие обоснованных решений на действия войск, своевременное и четкое. Решающим для выполнения боевой задачи будет быстрая и объективная оценка обстановки, своевременное принятие обоснованных решений на действия войск, своевременное и четкое.

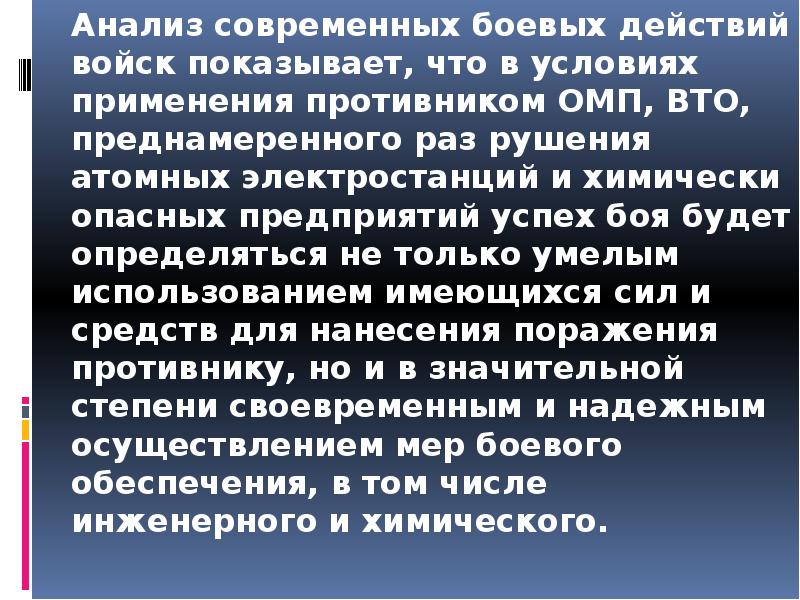

Анализ современных боевых действий войск показывает, что в условиях применения противником ОМП, ВТО, преднамеренного раз рушения атомных электростанций и химически опасных предприятий успех боя будет определяться не только умелым использованием имеющихся сил и средств для нанесения поражения противнику, но и в значительной степени своевременным и надежным осуществлением мер боевого обеспечения, в том числе инженерного и химического. Анализ современных боевых действий войск показывает, что в условиях применения противником ОМП, ВТО, преднамеренного раз рушения атомных электростанций и химически опасных предприятий успех боя будет определяться не только умелым использованием имеющихся сил и средств для нанесения поражения противнику, но и в значительной степени своевременным и надежным осуществлением мер боевого обеспечения, в том числе инженерного и химического.

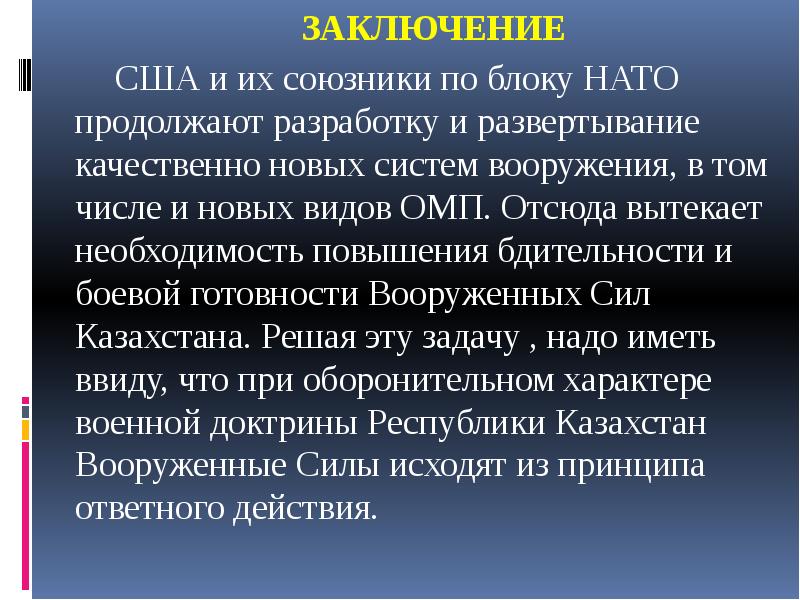

ЗАКЛЮЧЕНИЕ ЗАКЛЮЧЕНИЕ США и их союзники по блоку НАТО продолжают разработку и развертывание качественно новых систем вооружения, в том числе и новых видов ОМП. Отсюда вытекает необходимость повышения бдительности и боевой готовности Вооруженных Сил Казахстана. Решая эту задачу , надо иметь ввиду, что при оборонительном характере военной доктрины Республики Казахстан Вооруженные Силы исходят из принципа ответного действия.
