«Инженерная компьютерная графика» Введение Автор: к.т.н., доц. Горетый В.В. [email protected]

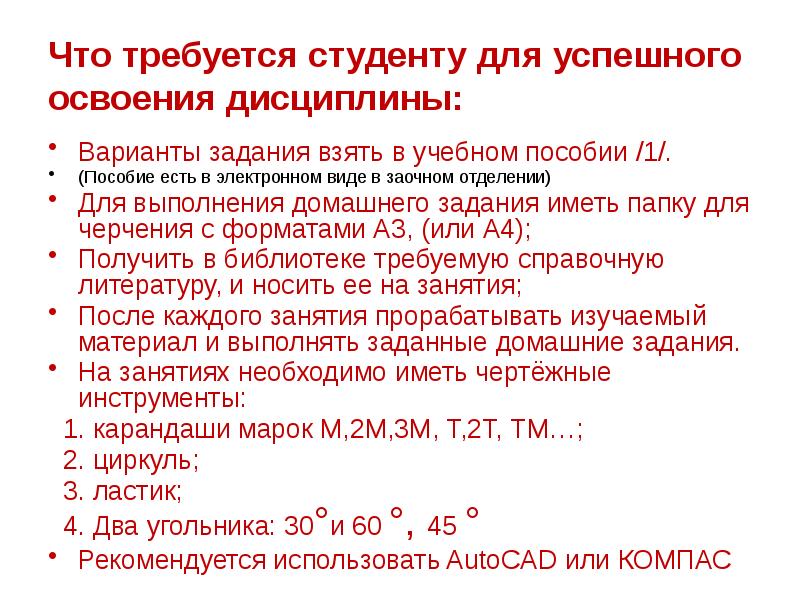

Что требуется студенту для успешного освоения дисциплины: Варианты задания взять в учебном пособии /1/. (Пособие есть в электронном виде в заочном отделении) Для выполнения домашнего задания иметь папку для черчения с форматами А3, (или А4); Получить в библиотеке требуемую справочную литературу, и носить ее на занятия; После каждого занятия прорабатывать изучаемый материал и выполнять заданные домашние задания. На занятиях необходимо иметь чертёжные инструменты: 1. карандаши марок М,2М,3М, Т,2Т, ТМ…; 2. циркуль; 3. ластик; 4. Два угольника: 30°и 60 °, 45 ° Рекомендуется использовать AutoCAD или КОМПАС

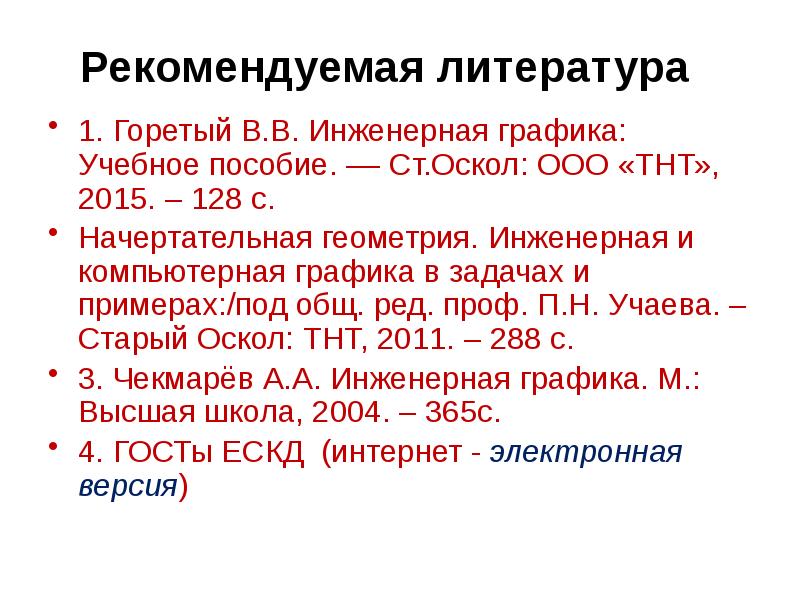

Рекомендуемая литература 1. Горетый В.В. Инженерная графика: Учебное пособие. –– Ст.Оскол: ООО «ТНТ», 2015. – 128 с. Начертательная геометрия. Инженерная и компьютерная графика в задачах и примерах:/под общ. ред. проф. П.Н. Учаева. – Старый Оскол: ТНТ, 2011. – 288 с. 3. Чекмарёв А.А. Инженерная графика. М.: Высшая школа, 2004. – 365с. 4. ГОСТы ЕСКД (интернет - электронная версия)

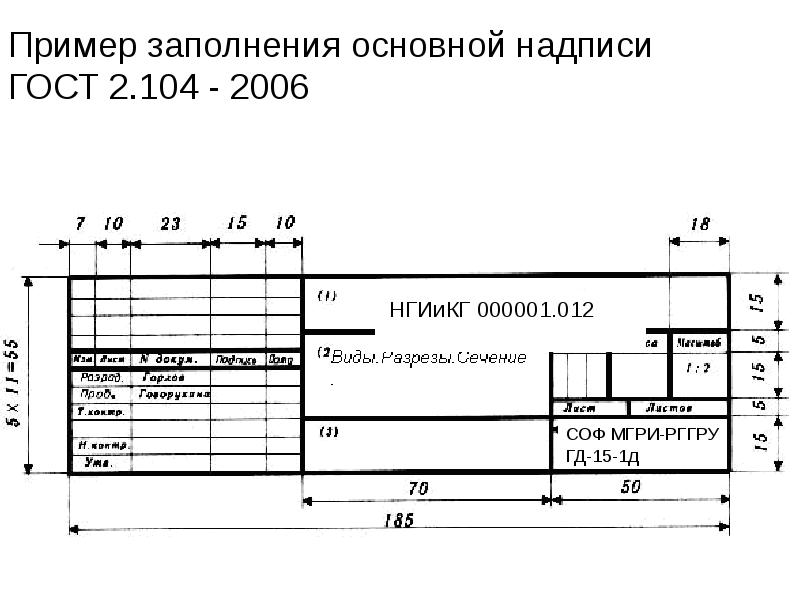

Пример заполнения основной надписи ГОСТ 2.104 - 2006

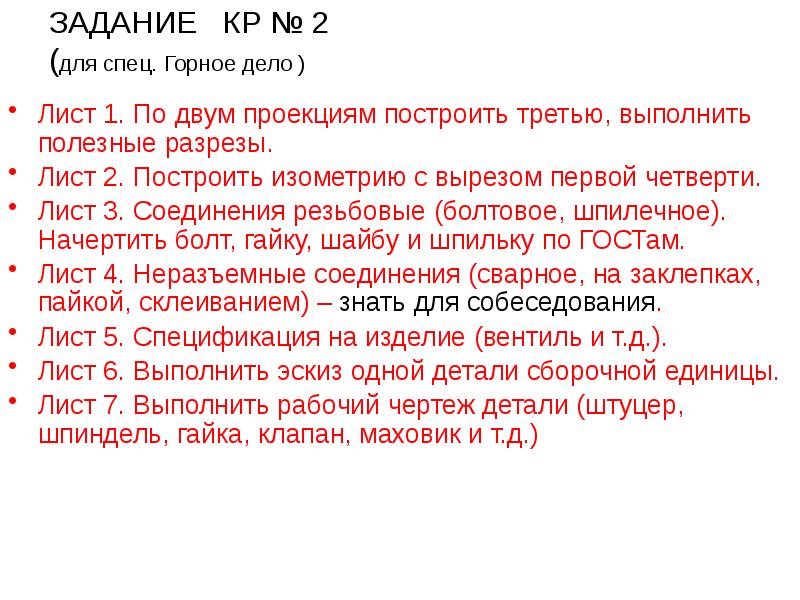

ЗАДАНИЕ КР № 2 (для спец. Горное дело ) Лист 1. По двум проекциям построить третью, выполнить полезные разрезы. Лист 2. Построить изометрию с вырезом первой четверти. Лист 3. Соединения резьбовые (болтовое, шпилечное). Начертить болт, гайку, шайбу и шпильку по ГОСТам. Лист 4. Неразъемные соединения (сварное, на заклепках, пайкой, склеиванием) – знать для собеседования. Лист 5. Спецификация на изделие (вентиль и т.д.). Лист 6. Выполнить эскиз одной детали сборочной единицы. Лист 7. Выполнить рабочий чертеж детали (штуцер, шпиндель, гайка, клапан, маховик и т.д.)

ПРИМЕР ВЫПОЛНЕНИЯ Лист 1

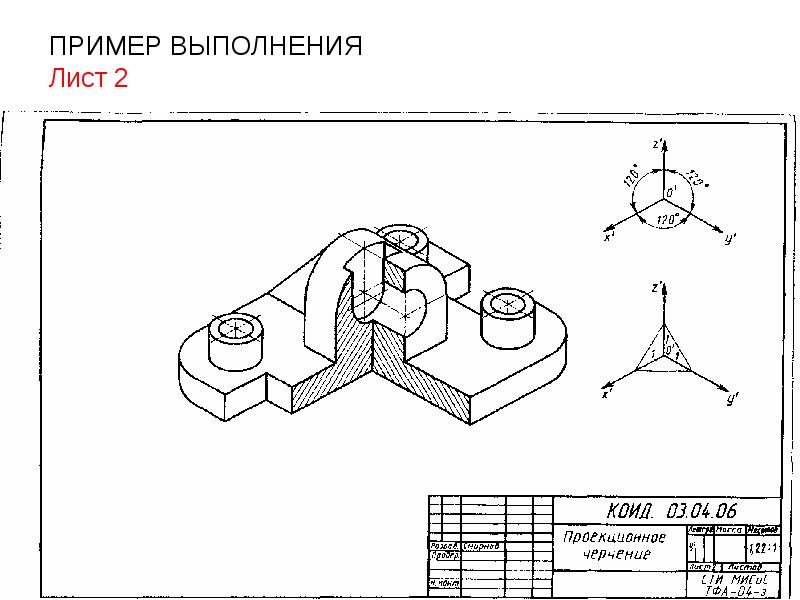

ПРИМЕР ВЫПОЛНЕНИЯ Лист 2

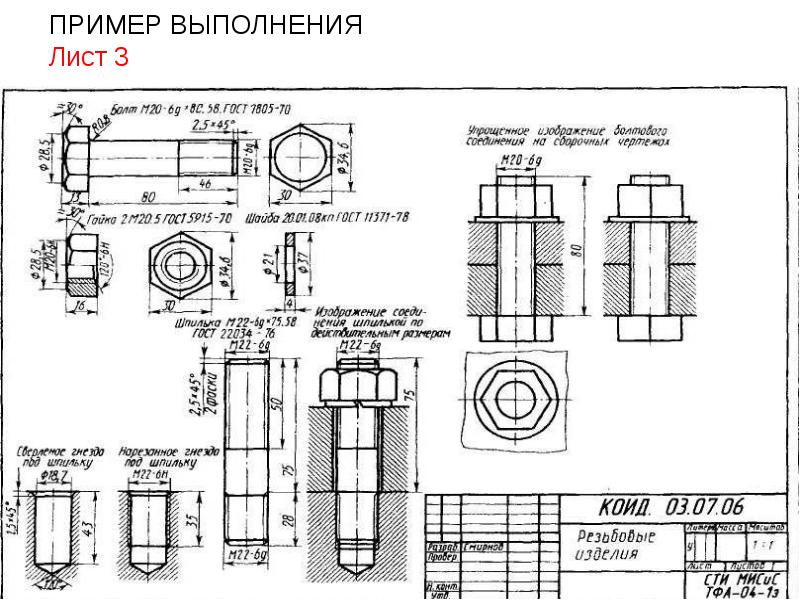

ПРИМЕР ВЫПОЛНЕНИЯ Лист 3

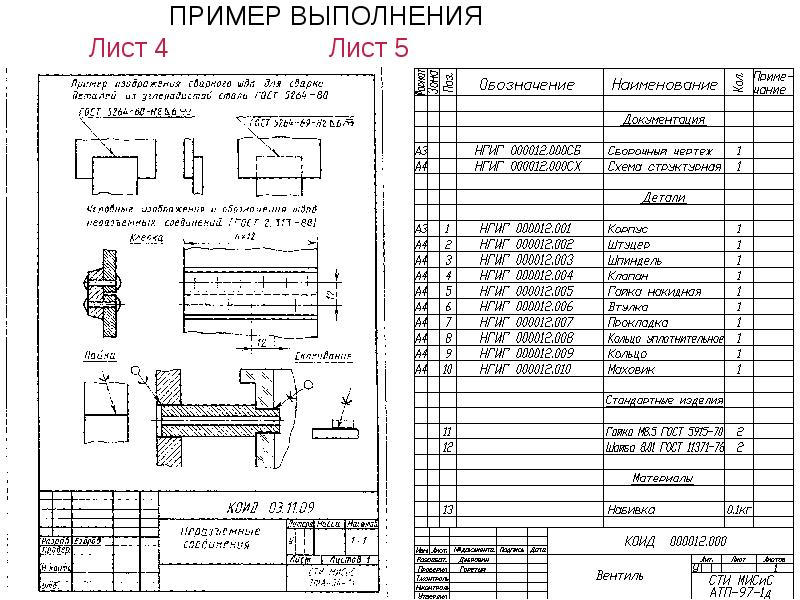

ПРИМЕР ВЫПОЛНЕНИЯ Лист 4 Лист 5

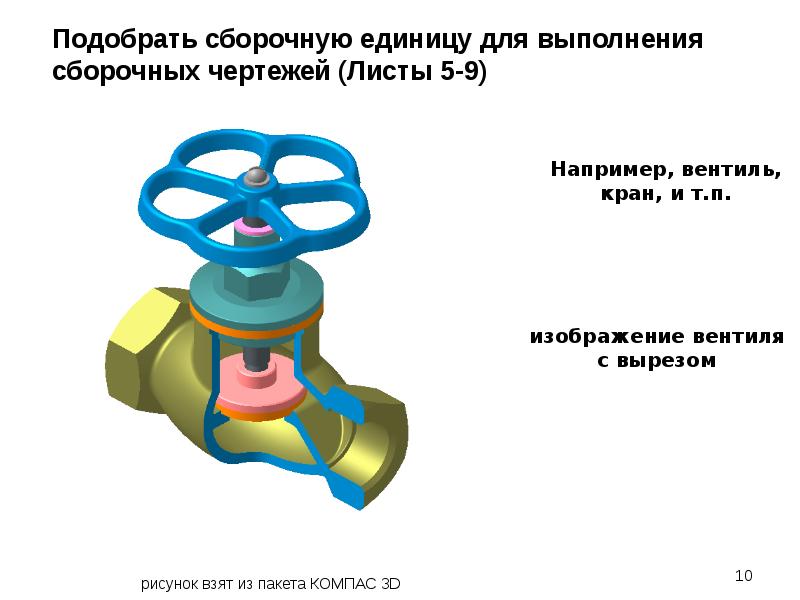

Подобрать сборочную единицу для выполнения сборочных чертежей (Листы 5-9)

Пример выполнения Лист 6

Пример выполнения Лист 6

Пример. Сборочный чертеж. (не чертить, только ознакомиться)

Деталирование. Пример выполнения. Лист 7

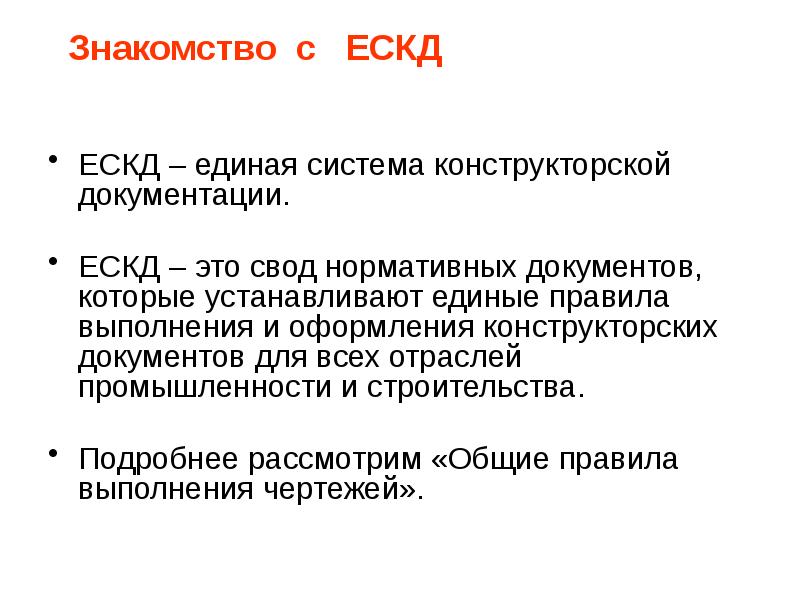

Знакомство с ЕСКД ЕСКД – единая система конструкторской документации. ЕСКД – это свод нормативных документов, которые устанавливают единые правила выполнения и оформления конструкторских документов для всех отраслей промышленности и строительства. Подробнее рассмотрим «Общие правила выполнения чертежей».

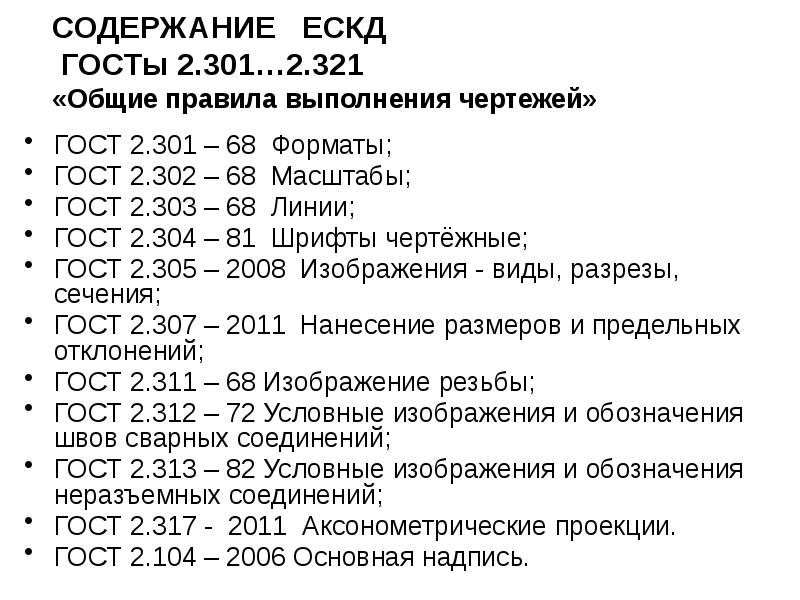

СОДЕРЖАНИЕ ЕСКД ГОСТы 2.301…2.321 «Общие правила выполнения чертежей» ГОСТ 2.301 – 68 Форматы; ГОСТ 2.302 – 68 Масштабы; ГОСТ 2.303 – 68 Линии; ГОСТ 2.304 – 81 Шрифты чертёжные; ГОСТ 2.305 – 2008 Изображения - виды, разрезы, сечения; ГОСТ 2.307 – 2011 Нанесение размеров и предельных отклонений; ГОСТ 2.311 – 68 Изображение резьбы; ГОСТ 2.312 – 72 Условные изображения и обозначения швов сварных соединений; ГОСТ 2.313 – 82 Условные изображения и обозначения неразъемных соединений; ГОСТ 2.317 - 2011 Аксонометрические проекции. ГОСТ 2.104 – 2006 Основная надпись.

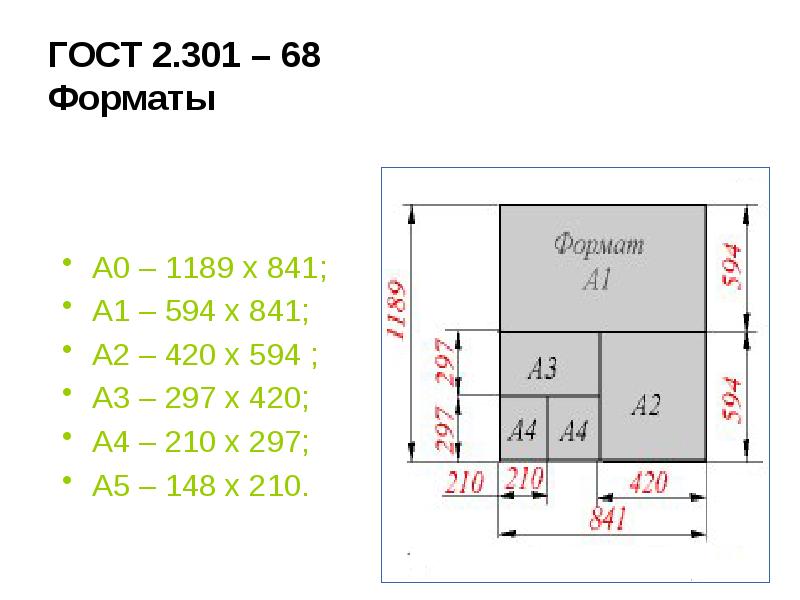

ГОСТ 2.301 – 68 Форматы А0 – 1189 х 841; А1 – 594 х 841; А2 – 420 х 594 ; А3 – 297 х 420; А4 – 210 х 297; А5 – 148 х 210.

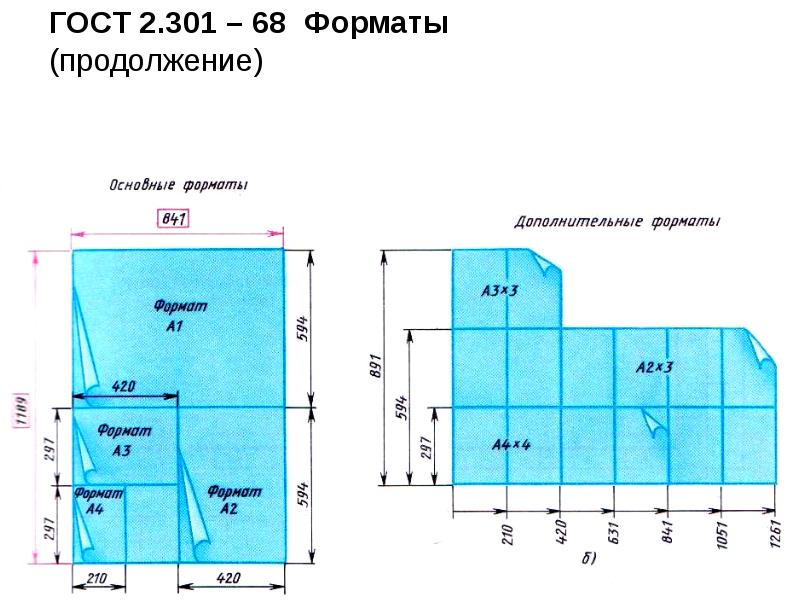

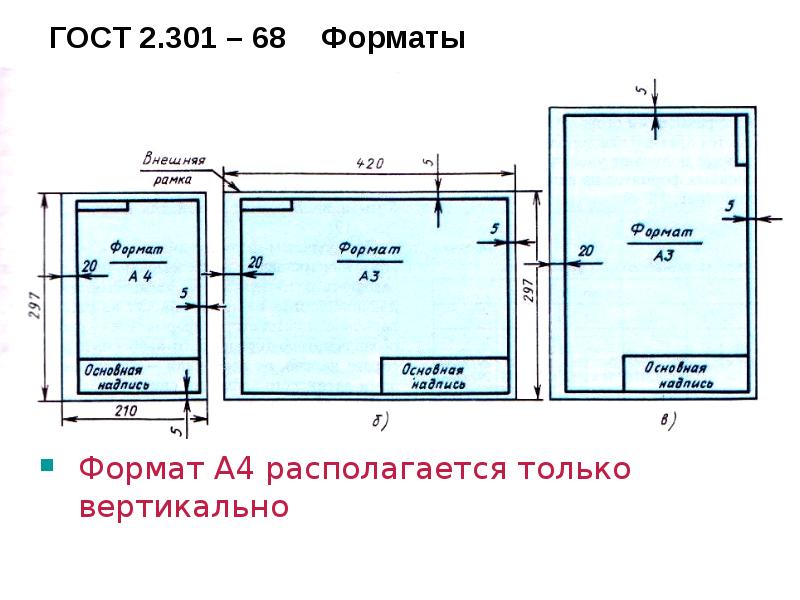

ГОСТ 2.301 – 68 Форматы (продолжение)

ГОСТ 2.301 – 68 Форматы

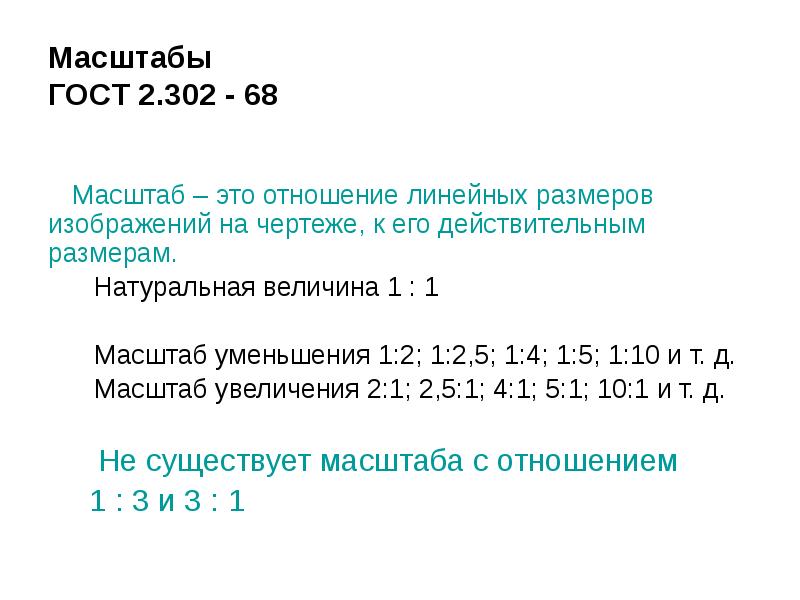

Масштабы ГОСТ 2.302 - 68 Масштаб – это отношение линейных размеров изображений на чертеже, к его действительным размерам. Натуральная величина 1 : 1 Масштаб уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10 и т. д. Масштаб увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1 и т. д. Не существует масштаба с отношением 1 : 3 и 3 : 1

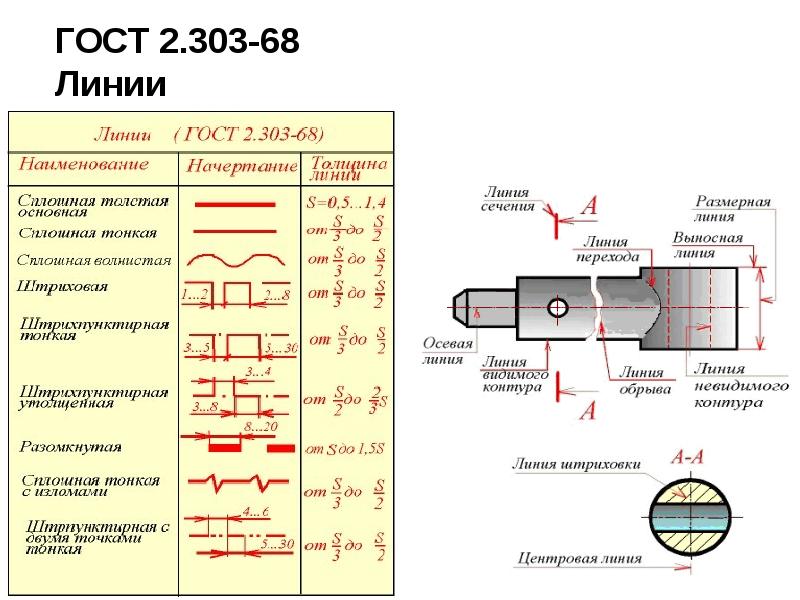

ГОСТ 2.303-68 Линии

Шрифты чертёжные ГОСТ 2.304 - 81 Рекомендуемые размеры шрифта для надписей на учебных чертежах: № (1,8); 2,5; 3,5 ; 5; 7; 10; 14; 20; 28; 40.

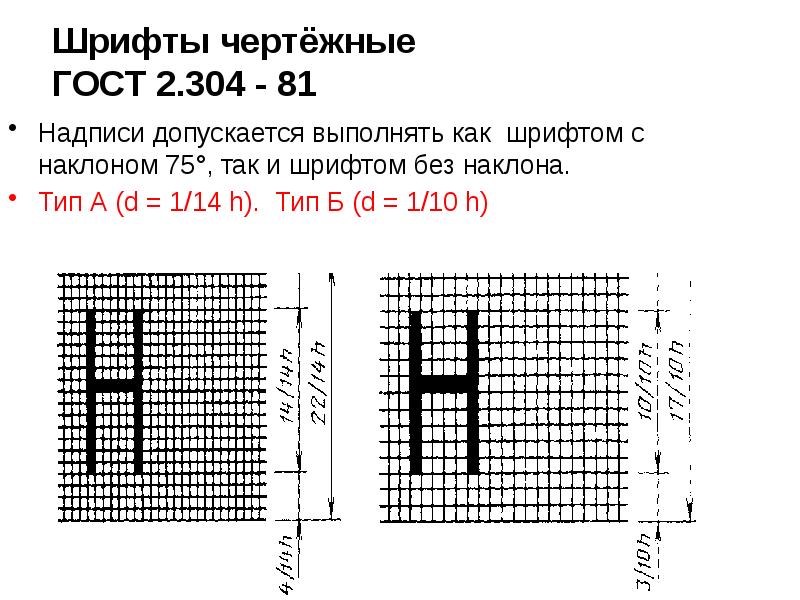

Шрифты чертёжные ГОСТ 2.304 - 81 Надписи допускается выполнять как шрифтом с наклоном 75°, так и шрифтом без наклона. Тип А (d = 1/14 h). Тип Б (d = 1/10 h)

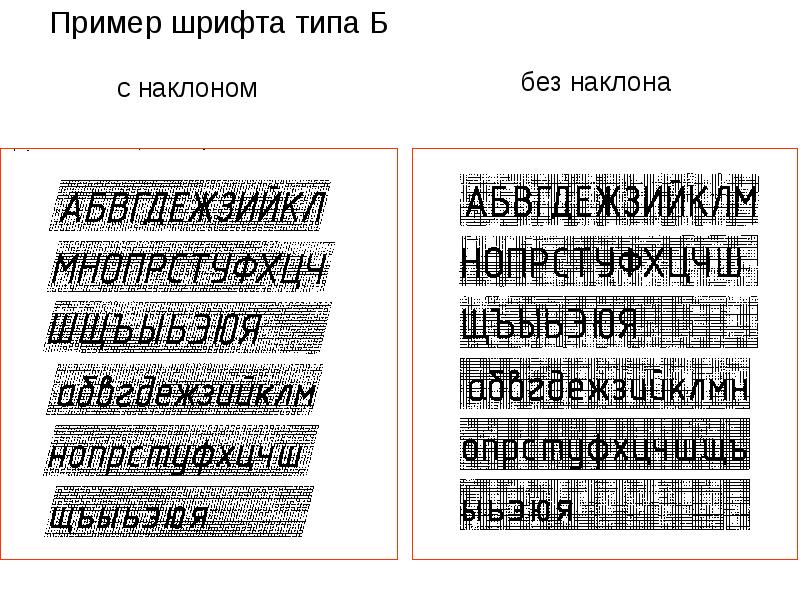

Пример шрифта типа Б

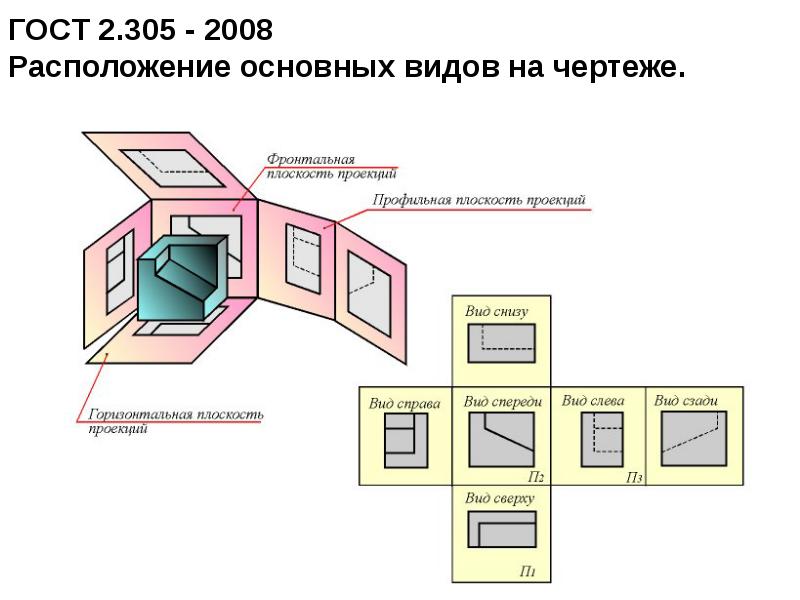

ГОСТ 2.305 - 2008 Расположение основных видов на чертеже.
