Слайды и текст этой презентации
Слайд 1
Описание слайда:
Министерство образования и науки Республики Хакасии Государственное бюджетное образовательное учреждение Республики Хакасия среднего профессионального образования «Черногорский горно-строительный техникум» Специальность: Строительство и эксплуатация зданий и сооружений   Инженерно-геологическая съемка как комплексное изучение района строительства. Построение геологического разреза по данным буровых скважин с отображением литологического свойства мощности условий залегания пород, подземных вод, физико-геологических явлений. Описание геологического разреза.

Слайд 2
Описание слайда:
Содержание: Инженерно-геологическая съемка. Основные задачи инженерно-геологической съемки. Виды исследований инженерно-геологической съемки. Понятия геологического разреза. Построение геологического разреза. Стратиграфическая колонка. Понятия и обозначения. Подземные воды. Описание геологического разреза.

Слайд 3
Описание слайда:
Инженерно-геологические исследования, проводимые с целью установления и отображения на картах, разрезах и в других отчётных документах морфологии и других закономерностей пространств, изменения факторов геологической среды, определяющие условия возведения и эксплуатации инженерных сооружений, прогнозирования их изменения под влиянием инженерной деятельности. Инженерно-геологические исследования, проводимые с целью установления и отображения на картах, разрезах и в других отчётных документах морфологии и других закономерностей пространств, изменения факторов геологической среды, определяющие условия возведения и эксплуатации инженерных сооружений, прогнозирования их изменения под влиянием инженерной деятельности.

Слайд 4
Описание слайда:

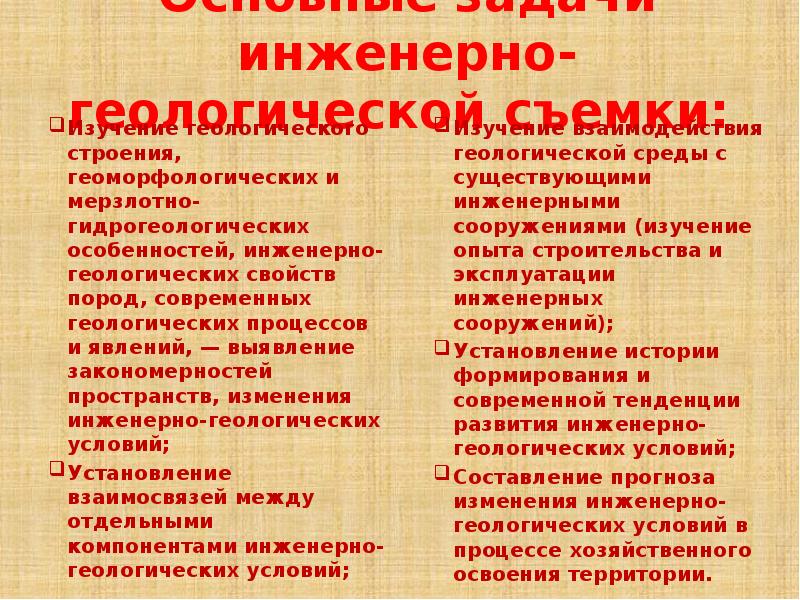

Основные задачи инженерно-геологической съемки: Изучение геологического строения, геоморфологических и мерзлотно-гидрогеологических особенностей, инженерно-геологических свойств пород, современных геологических процессов и явлений, — выявление закономерностей пространств, изменения инженерно-геологических условий; Установление взаимосвязей между отдельными компонентами инженерно-геологических условий;

Слайд 5
Описание слайда:
Инженерно-геологическая съемка включает следующие виды исследований: Дешифрирование аэрофотоматериалов и аэровизуальные наблюдения; Маршрутные наблюдения; Проходка горных выработок (скважин, шурфов и т.п.); Геофизические исследования; Полевые изучения свойств грунтов, включая статическое и динамическое зондирование; Лабораторные исследования состава и свойств грунтов и химического состава подземных вод; Опытно-фильтрационные работы; Стационарные наблюдения; Специальные виды инженерно-геологических исследований, предусмотренные программой; Камеральная обработка и составление отчётных материалов.

Слайд 6
Описание слайда:
Геологические разрезы представляют собой проекцию геологических структур на вертикальную плоскость и являются важным дополнением геологических карт. Они позволяют выявить геологическое строение местности на глубине. Геологические разрезы представляют собой проекцию геологических структур на вертикальную плоскость и являются важным дополнением геологических карт. Они позволяют выявить геологическое строение местности на глубине.

Слайд 7
Описание слайда:
На геологическом разрезе показывают возраст, состав, мощность, условия залегания пород, гидрогеологические условия. В тех случаях, когда разрез отражает физико-геологические явления и свойства пород, его называют инженерно-геологическим разрезом. На геологическом разрезе показывают возраст, состав, мощность, условия залегания пород, гидрогеологические условия. В тех случаях, когда разрез отражает физико-геологические явления и свойства пород, его называют инженерно-геологическим разрезом.

Слайд 8
Описание слайда:
Инженерно-геологические карты — это сведения о важнейших инженерно-геологических факторах в пределах изучаемой территории. Инженерно-геологические карты — это сведения о важнейших инженерно-геологических факторах в пределах изучаемой территории. Каждая инженерно-геологическая карта — понятие собирательное и состоит из собственно карты, условных обозначений, геологических разрезов и пояснительной записки.

Слайд 9
Описание слайда:

Слайд 10
Описание слайда:
Для построения геологического разреза в начале вычерчивают топографический профиль. Наносят на него с геологической карты границы толщи пород, пересекаемые разрезом. По данным об условиях залегания пластов показывают границы распространения толщи на глубину. Над разрезом — название, числовые вертикальные и горизонтальные масштабы, по сторонам — буквенные обозначения разреза (А-А; А-В; I-I), ориентировка по сторонам света. Для построения геологического разреза в начале вычерчивают топографический профиль. Наносят на него с геологической карты границы толщи пород, пересекаемые разрезом. По данным об условиях залегания пластов показывают границы распространения толщи на глубину. Над разрезом — название, числовые вертикальные и горизонтальные масштабы, по сторонам — буквенные обозначения разреза (А-А; А-В; I-I), ориентировка по сторонам света.

Слайд 11
Описание слайда:
Стратиграфическая колонка - это чертёж, изображающий специальными условными знаками в определённом масштабе последовательность напластований горных пород в нормальном стратиграфическом разрезе и характер контактов между смежными стратиграфическими подразделениями.

Слайд 12
Описание слайда:
Обычно на стратиграфическая колонка помещаются названия (или индексы) стратиграфических подразделений, их геологический возраст, мощность, литологические и палеонтологические характеристики. Стратиграфическая колонка, составленная в результате сопоставления двух или нескольких местных стратиграфических разрезов, называется сводной.

Слайд 13
Описание слайда:
Стратиграфические образования разделяются по составу и возрасту. Возраст стратиграфических образований обозначается цветом и его оттенками и геологическими индексами. Состав показывается только при необходимости отражения особенностей вещественного состава различным крапом. Стратиграфические образования разделяются по составу и возрасту. Возраст стратиграфических образований обозначается цветом и его оттенками и геологическими индексами. Состав показывается только при необходимости отражения особенностей вещественного состава различным крапом.

Слайд 14
Описание слайда:
В качестве условных обозначений используют цветовые, штриховые, буквенные и цифровые. 1. Цветовые — обозначают возраст осадочных, вулканических и метаморфических пород в соответствии с международными стандартами (см. шкалу). При этом породы нижнего отдела какой-либо системы обозначаются более темным тоном, чем среднего и верхнего. Яркие цвета — составляют магматические горные породы (кислые ярко-красные, основные — ярко-зеленые). 2. Штриховые — точки, черточки, треугольники, крестики и т.п. показывают вещественный состав горных пород различного происхождения. 3. Буквенные и цифровые (индексы) — указывают возраст и происхождение пород. Для обозначения осадочных, вулканических и метаморфических пород индекс составляется из прописных и строчных букв латинского алфавита и цифр. Первой ставится прописная латинская буква, обозначает систему, внизу справа от нее арабской цифрой — отдел, далее — ярус строчными латинскими буквами, затем цифры справа внизу — подъярус.

Слайд 15
Описание слайда:
Стратиграфическая колонка состоит в масштабе более крупном или карта. Показывает последовательность пластования горных пород, характеристику контактов между ними и вещественных составов. В центре — геологическая колонка (без раскраски), слева — стратиграфические подразделения и индексы; справа — мощность, затем характеристика пород. Стратиграфическая колонка состоит в масштабе более крупном или карта. Показывает последовательность пластования горных пород, характеристику контактов между ними и вещественных составов. В центре — геологическая колонка (без раскраски), слева — стратиграфические подразделения и индексы; справа — мощность, затем характеристика пород. При согласном залегании пород в стратиграфической колонке граница прямая, при несогласном — волнистая.

Слайд 16
Описание слайда:
Главным ключом к познанию условий залегания подземных вод района является геологический разрез. Характер, мощность и последовательность отложений дают наиболее важные указания относительно возможности существования водоносных горизонтов глубины, на которой они могут быть встречены. Для изучения подземных вод района сведения о колодцах и буровых скважинах особенно центы, так как они дают прямые указания о количестве, качестве в напоре воды, получаемой из последовательных отложений.

Слайд 17
Описание слайда:

Слайд 18
Описание слайда:
Описание Разреза Послойное Описание Разреза Послойное — необходимая основа изучения слоистых толщ. Начинается с типизации разреза, затем фиксируется вещественный состав и порядок расположения слоев в естественных выходах, горных выработках и кернах буровых скважин снизу вверх или сверху вниз с обязательным указанием порядка описания.

Слайд 19
Описание слайда:
Для каждого слоя определяются: название п. (по преобладанию в ней того или иного материала, напр. песчаник, доломит, глина); главные внешние особенности п. (грубозернистая, серовато-зеленая, яснослоистая и т. п.); степень однородности в разрезе (напр., переслаивающийся с глинистыми прослоями, тонкослоистый) и т. п.; мощность слоя и элементы его залегания; окраска и изменение ее в разрезе и по простиранию; характеристика зернистости и ее изменений в разрезе и по простиранию; минеральный состав (визуально) и его изменение в пределах слоя; характеристика поверхностей данного слоя; детальная характеристика слоистости; характеристика др. текстурных особенностей (ориентировка галек, орг. остатков и др.); детальная характеристика положения в слое орг. остатков, их состав; описание заметных в поле новообразований; характеристика изменений внешнего облика п. при выветривании; др. литологические особенности отличия.

Слайд 20
Описание слайда:
Из каждого слоя должны браться кроме органических остатков образцы, желательно ориентированные, с учетом тех видов лабораторных исследований, для которых они предназначаются должно сопровождаться построением стратиграфической колонки, зарисовками и фотографиями разреза. Из каждого слоя должны браться кроме органических остатков образцы, желательно ориентированные, с учетом тех видов лабораторных исследований, для которых они предназначаются должно сопровождаться построением стратиграфической колонки, зарисовками и фотографиями разреза.

Слайд 21
Описание слайда:
Используемая литература: bookzie.com/book_437_glava_89_GEOLOGICHESKIE_RAZREZY.html www.coolreferat.com/Построение_геологического_разреза_по_колонкам_буровых_скважин www.drillings.ru/geolog-snimok ecos.org.ua/?p=76 enc-dic.com/geology/Opisanie-razreza-poslonoe-9741.html www.engeo.ru/index.php?r=7&nid=71&page=7

Слайд 22
Описание слайда:
Министерство образования и науки Республики Хакасии Государственное бюджетное образовательное учреждение Республики Хакасия среднего профессионального образования «Черногорский горно-строительный техникум» Специальность: Строительство и эксплуатация зданий и сооружений   Инженерно-геологическая съемка как комплексное изучение района строительства. Построение геологического разреза по данным буровых скважин с отображением литологического свойства мощности условий залегания пород, подземных вод, физико-геологических явлений. Описание геологического разреза.
