КНИТУ-КАИ им. А.Н. Туполева Военная кафедра ПЛАН ПРОВЕДЕНИЯ ЗАНЯТИЙ СО СТУДЕНТАМИ ПО ВОЕННО-ТЕХНИЧЕСКОЙ ПОДГОТОВКЕ

Тема № 7 «Радиостанции средней мощности». Занятие № 2 «Антенно-мачтовые устройства радиостанции Р-161А-2М».

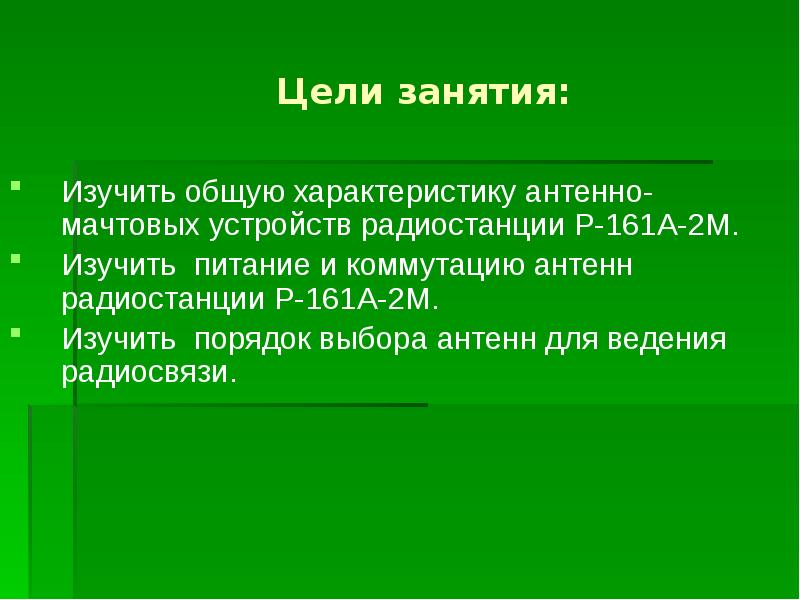

Цели занятия: Изучить общую характеристику антенно-мачтовых устройств радиостанции Р-161А-2М. Изучить питание и коммутацию антенн радиостанции Р-161А-2М. Изучить порядок выбора антенн для ведения радиосвязи.

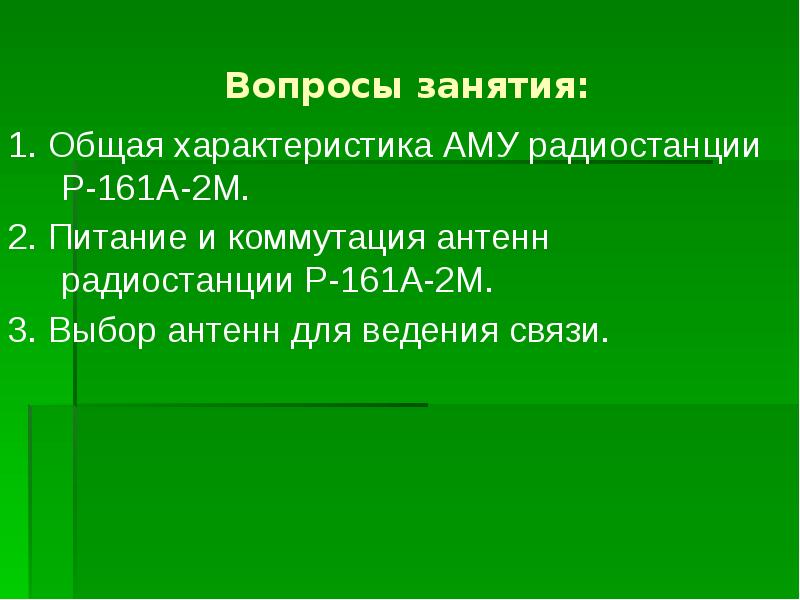

Вопросы занятия: 1. Общая характеристика АМУ радиостанции Р-161А-2М. 2. Питание и коммутация антенн радиостанции Р-161А-2М. 3. Выбор антенн для ведения связи.

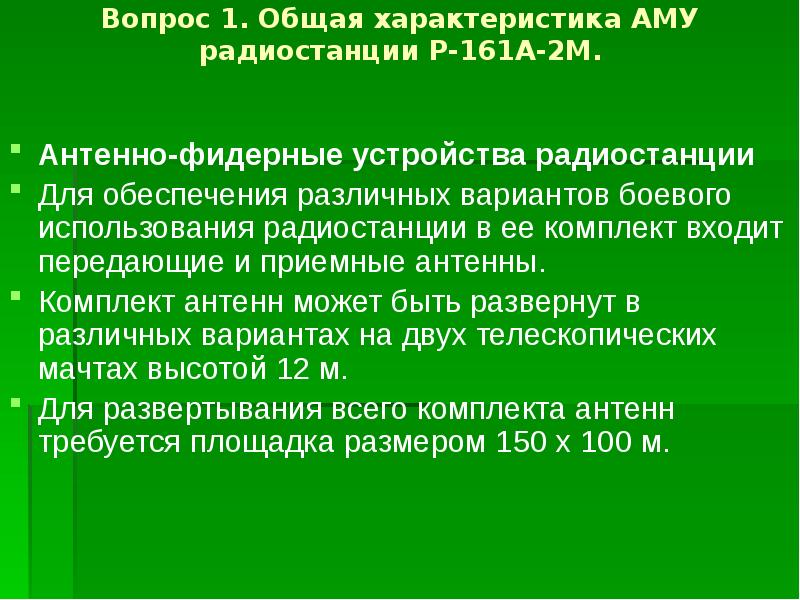

Вопрос 1. Общая характеристика АМУ радиостанции Р-161А-2М. Антенно-фидерные устройства радиостанции  Для обеспечения различных вариантов боевого использования радиостанции в ее комплект входит передающие и приемные антенны. Комплект антенн может быть развернут в различных вариантах на двух телескопических мачтах высотой 12 м. Для развертывания всего комплекта антенн требуется площадка размером 150 х 100 м.

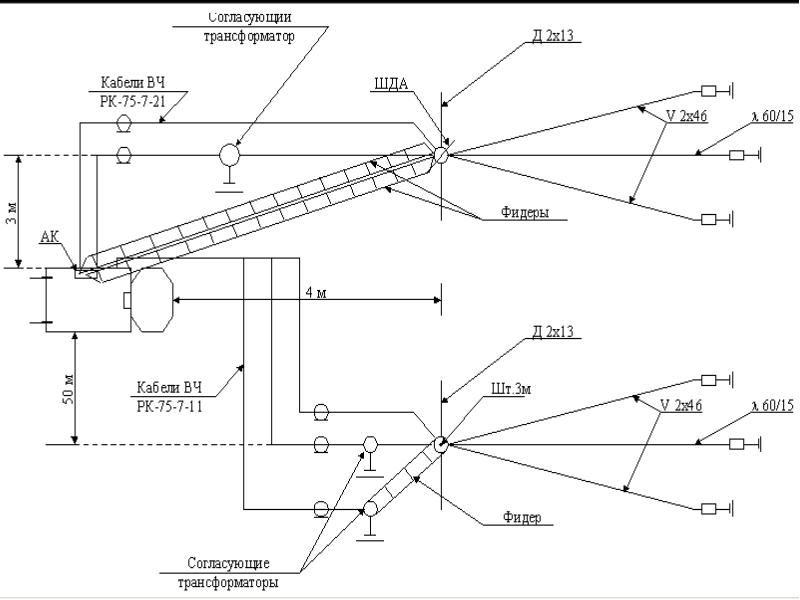

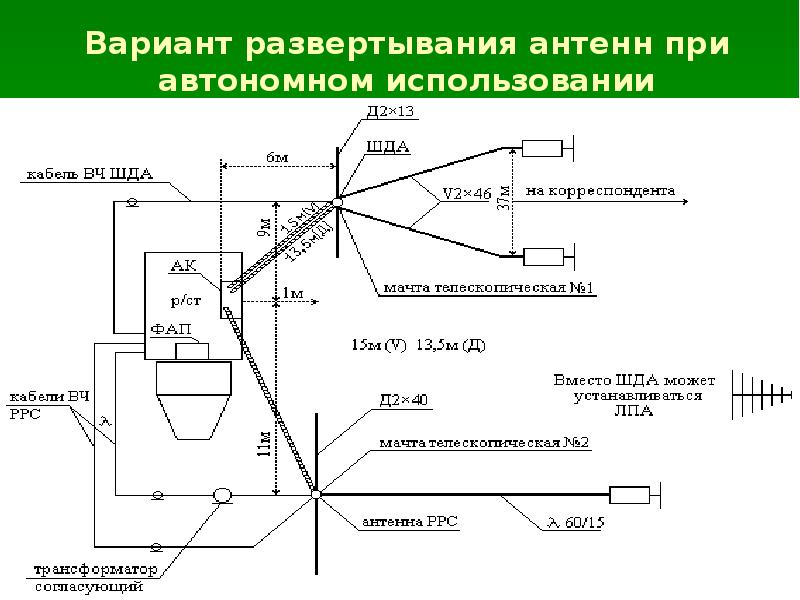

Вариант развертывания антенн при автономном использовании

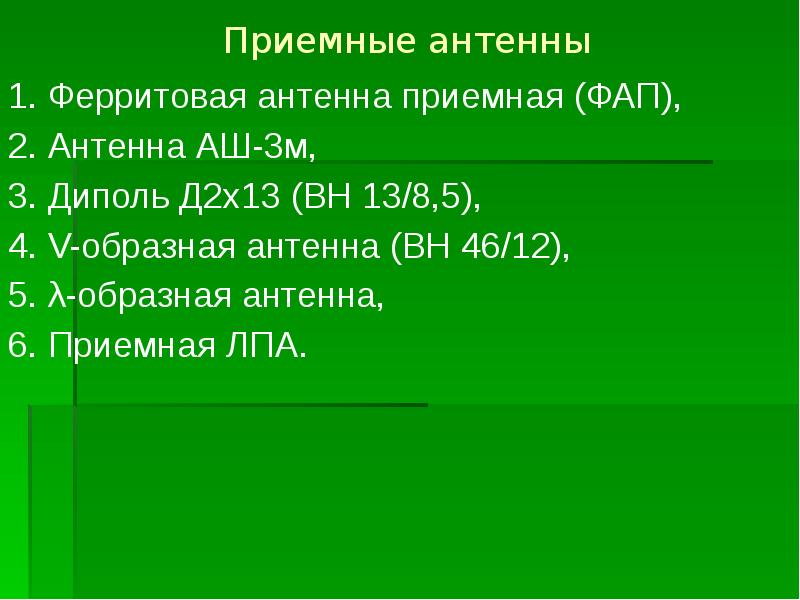

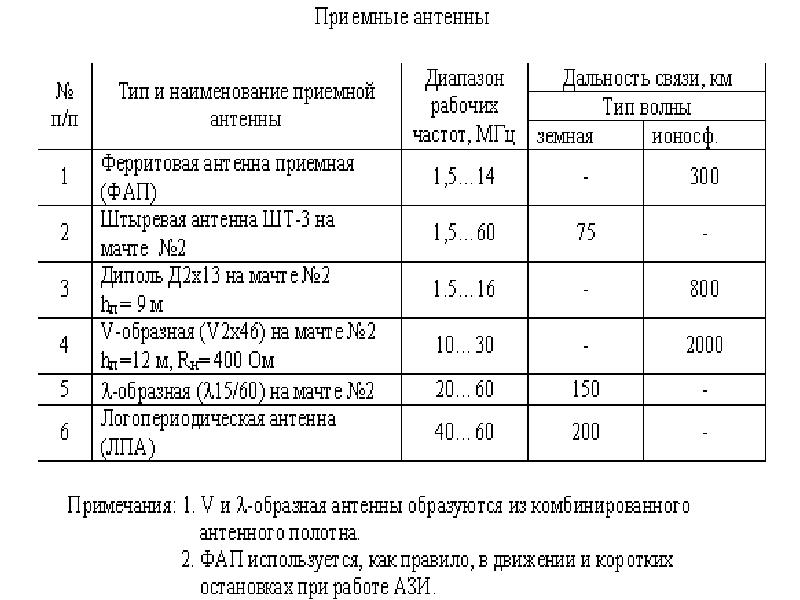

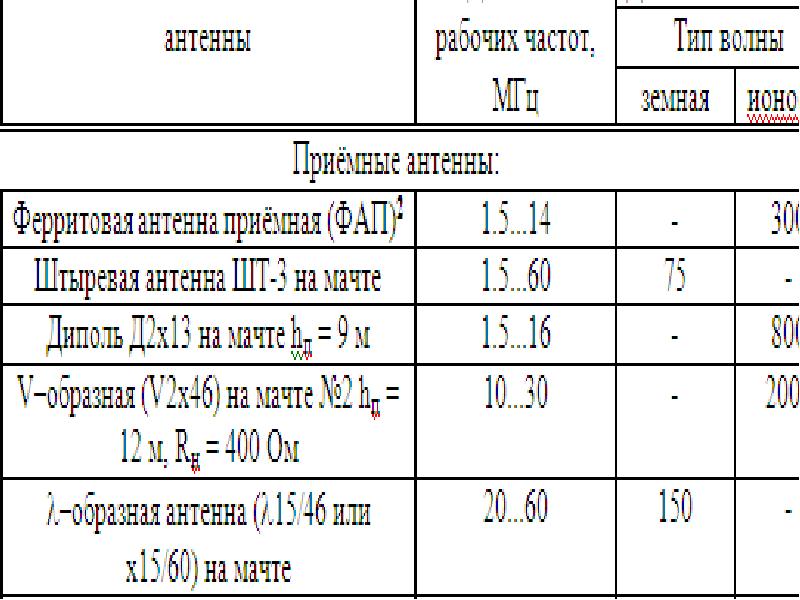

Приемные антенны 1. Ферритовая антенна приемная (ФАП), 2. Антенна АШ-3м, 3. Диполь Д2х13 (ВН 13/8,5), 4. V-образная антенна (ВН 46/12), 5. λ-образная антенна, 6. Приемная ЛПА.

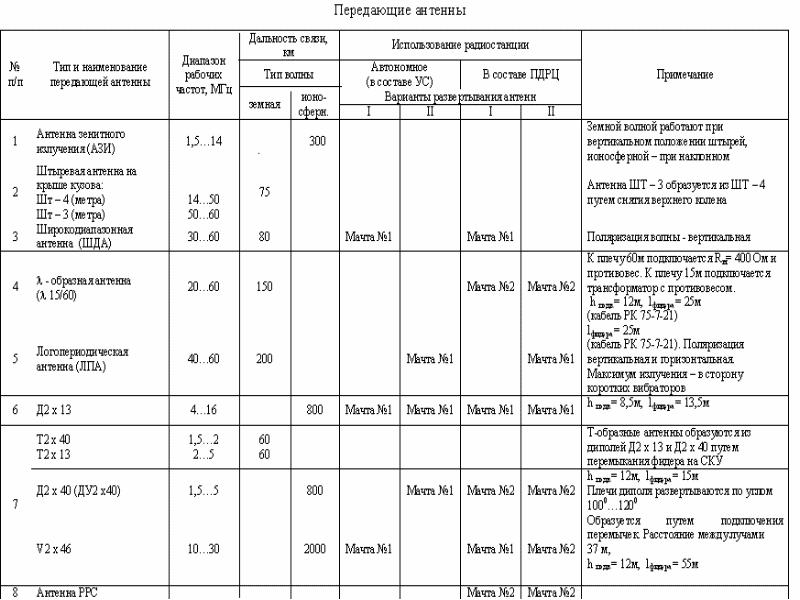

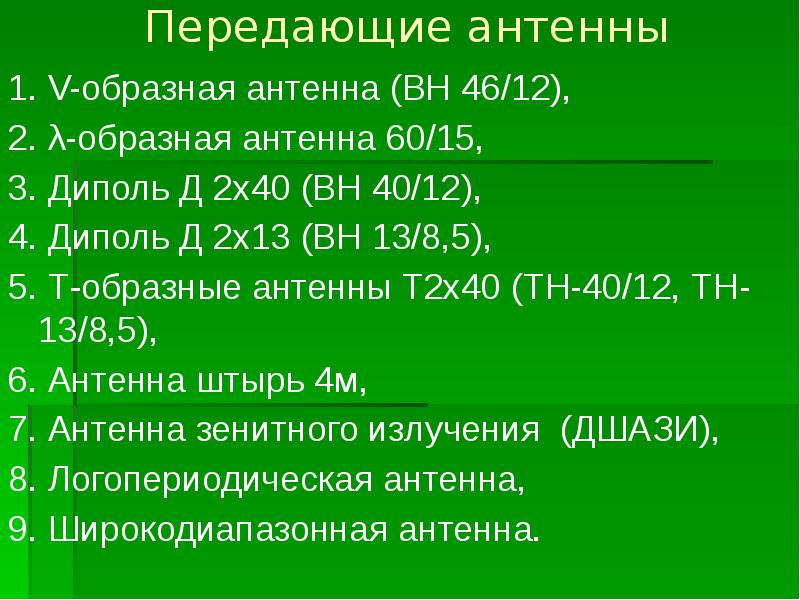

Передающие антенны 1. V-образная антенна (ВН 46/12), 2. λ-образная антенна 60/15,  3. Диполь Д 2х40 (ВН 40/12), 4. Диполь Д 2х13 (ВН 13/8,5), 5. Т‑образные антенны Т2х40 (ТН-40/12, ТН-13/8,5), 6. Антенна штырь 4м, 7. Антенна зенитного излучения (ДШАЗИ), 8. Логопериодическая антенна, 9. Широкодиапазонная антенна.

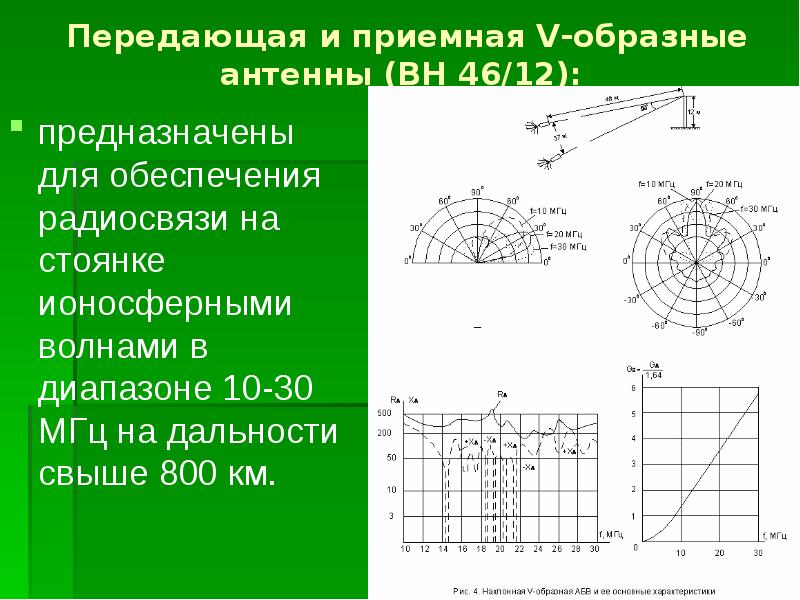

Передающая и приемная V-образные антенны (ВН 46/12): предназначены для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 10-30 МГц на дальности свыше 800 км.

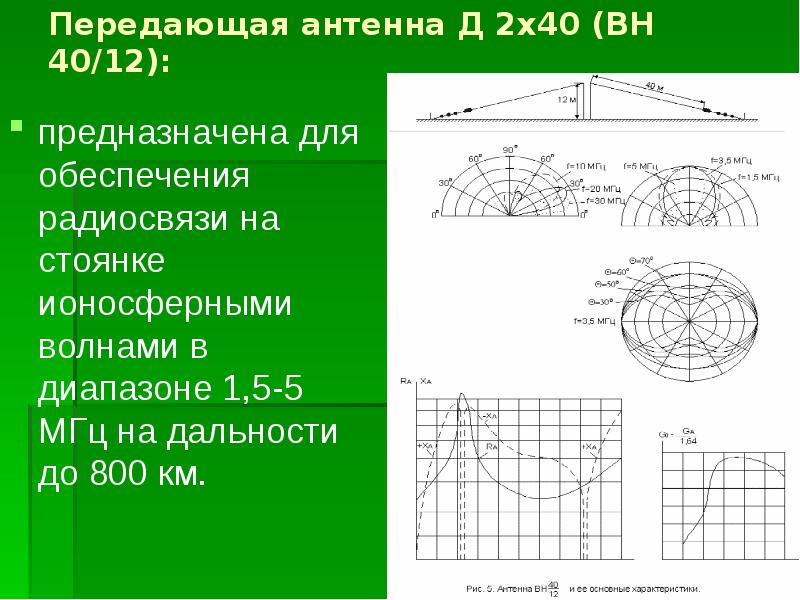

Передающая антенна Д 2х40 (ВН 40/12): предназначена для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 1,5-5 МГц на дальности до 800 км.

Передающая Д2х13 (ВН 13/8,5): предназначена для обеспечения радиосвязи на стоянке ионосферными волнами в диапазоне 4-16МГц на дальности до 800 км.

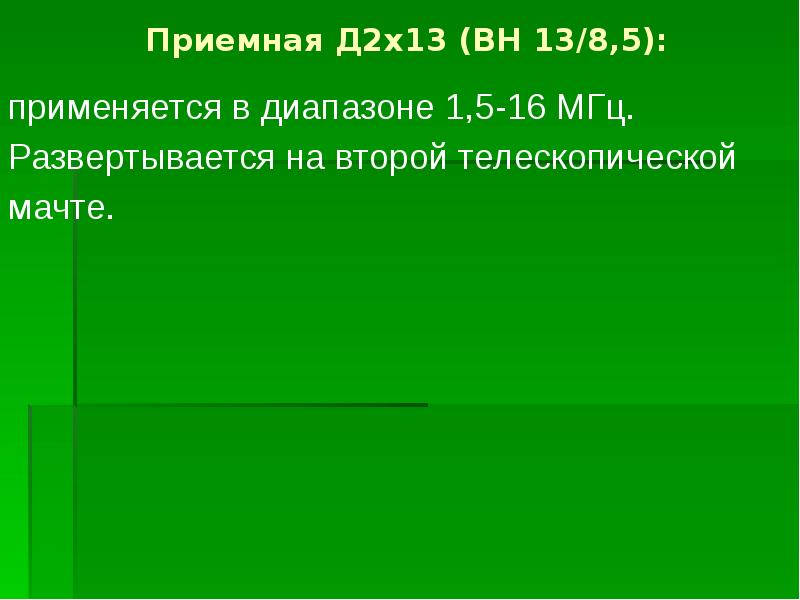

Приемная Д2х13 (ВН 13/8,5): применяется в диапазоне 1,5-16 МГц. Развертывается на второй телескопической мачте.

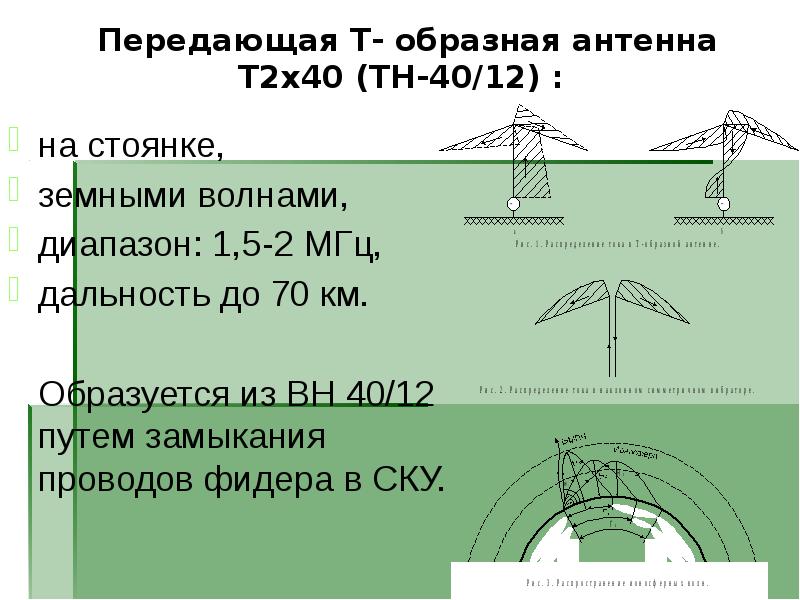

Передающая Т‑ образная антенна Т2х40 (ТН-40/12) : на стоянке, земными волнами, диапазон: 1,5-2 МГц, дальность до 70 км. Образуется из ВН 40/12 путем замыкания проводов фидера в СКУ.

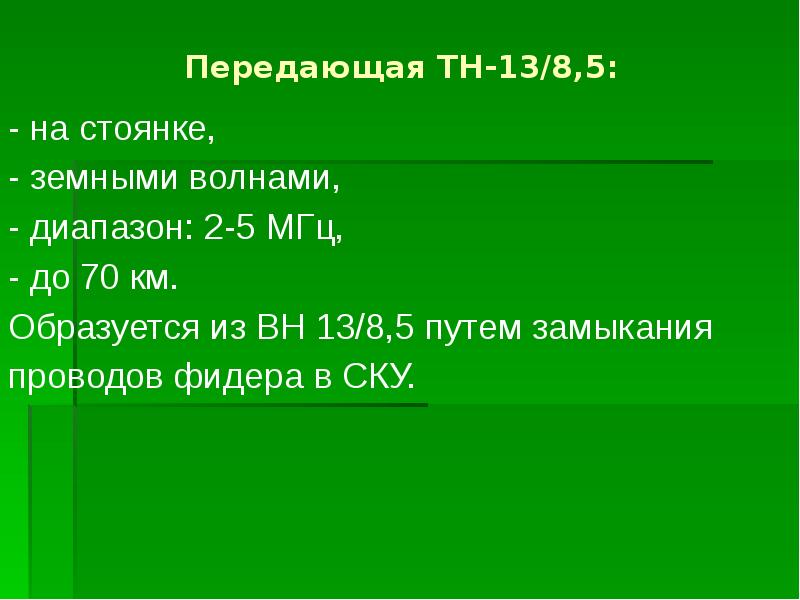

Передающая ТН-13/8,5: - на стоянке, - земными волнами, - диапазон: 2-5 МГц, - до 70 км. Образуется из ВН 13/8,5 путем замыкания проводов фидера в СКУ.

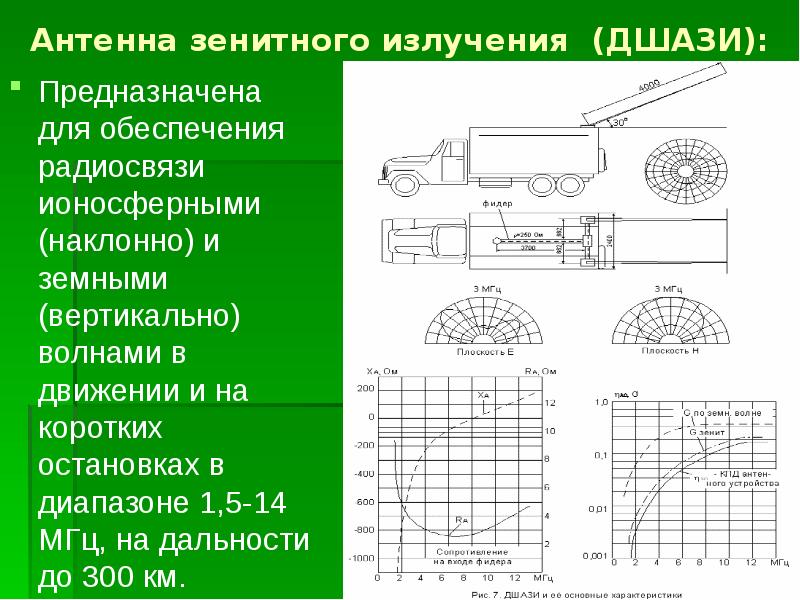

Антенна зенитного излучения (ДШАЗИ): Предназначена для обеспечения радиосвязи ионосферными (наклонно) и земными (вертикально) волнами в движении и на коротких остановках в диапазоне 1,5-14 МГц, на дальности до 300 км.

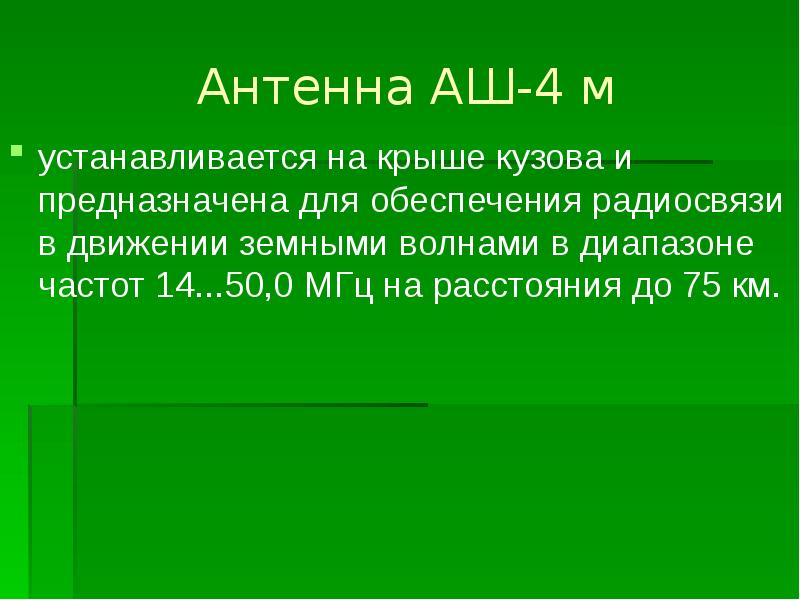

Антенна АШ-4 м устанавливается на крыше кузова и предназначена для обеспечения радиосвязи в движении земными волнами в диапазоне частот 14...50,0 МГц на расстояния до 75 км.

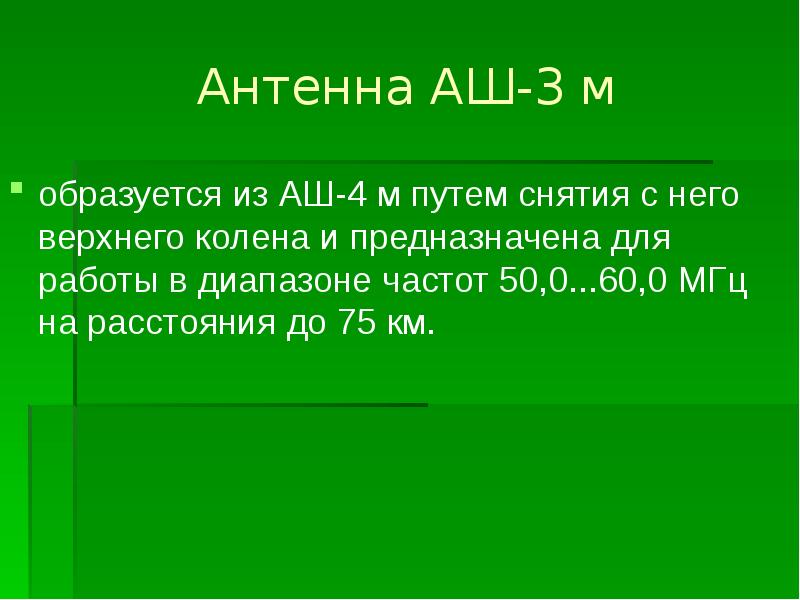

Антенна АШ-3 м образуется из АШ-4 м путем снятия с него верхнего колена и предназначена для работы в диапазоне частот 50,0...60,0 МГц на расстояния до 75 км.

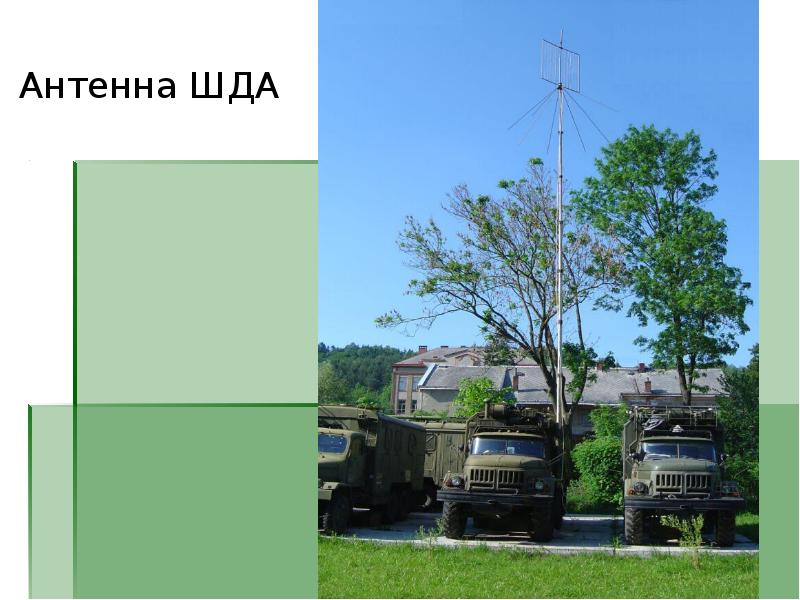

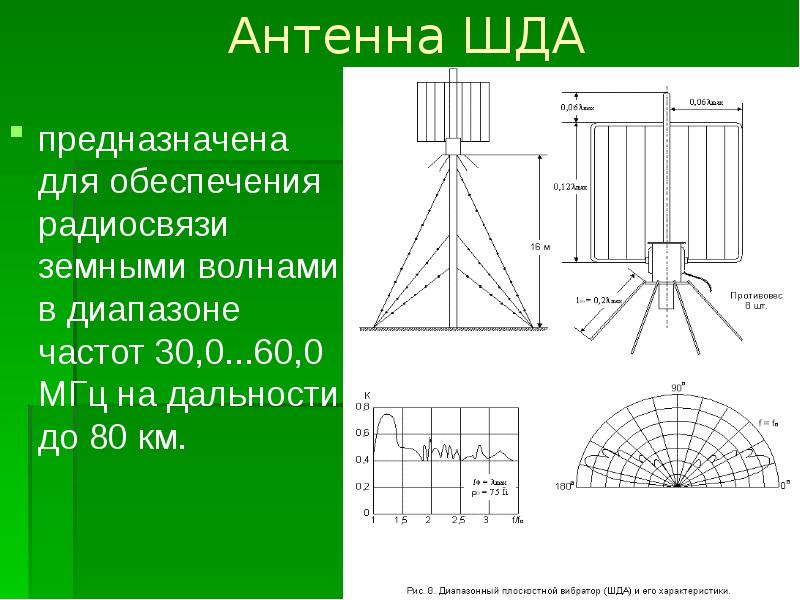

Антенна ШДА предназначена для обеспечения радиосвязи земными волнами в диапазоне частот 30,0...60,0 МГц на дальности до 80 км.

Антенна ШДА

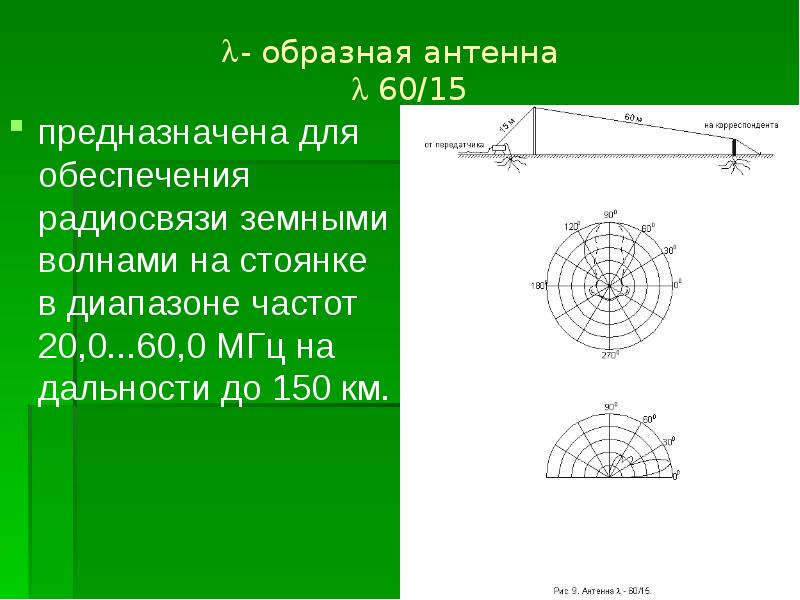

- образная антенна  60/15 предназначена для обеспечения радиосвязи земными волнами на стоянке в диапазоне частот 20,0...60,0 МГц на дальности до 150 км.

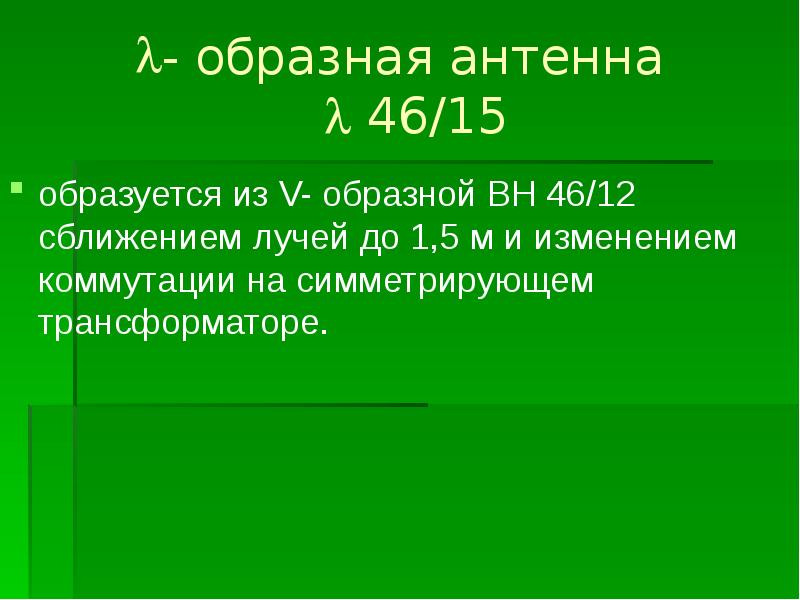

- образная антенна  46/15 образуется из V- образной ВH 46/12 сближением лучей до 1,5 м и изменением коммутации на симметрирующем трансформаторе.

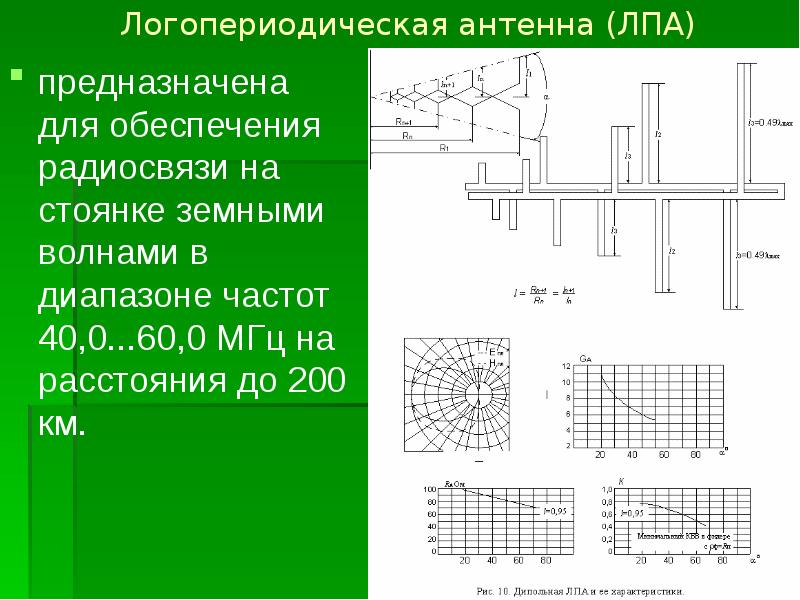

Логопериодическая антенна (ЛПА) предназначена для обеспечения радиосвязи на стоянке земными волнами в диапазоне частот 40,0...60,0 МГц на расстояния до 200 км.

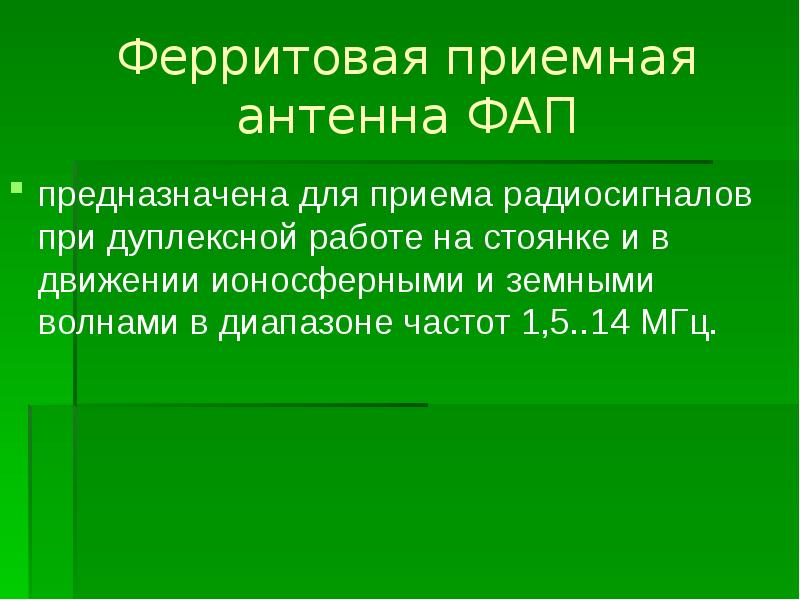

Ферритовая приемная антенна ФАП предназначена для приема радиосигналов при дуплексной работе на стоянке и в движении ионосферными и земными волнами в диапазоне частот 1,5..14 МГц.

Вопрос 2. Питание и коммутация антенн радиостанции Р-161А-2М. Передающая и приемная V–образные антенны ВН 46/12: Передающая антенна подключается к КПА (АППС-20) двухпроводным фидером длиной 15 м с волновым сопротивлением 560 Ом, а приемная – к симметрирующему трансформатору, обеспечивающему согласование ее с входом приемника, трансформатор соединяется с антенным вводом радиостанции коаксиальным кабелем РК-75–4–12 длиной 65 м.

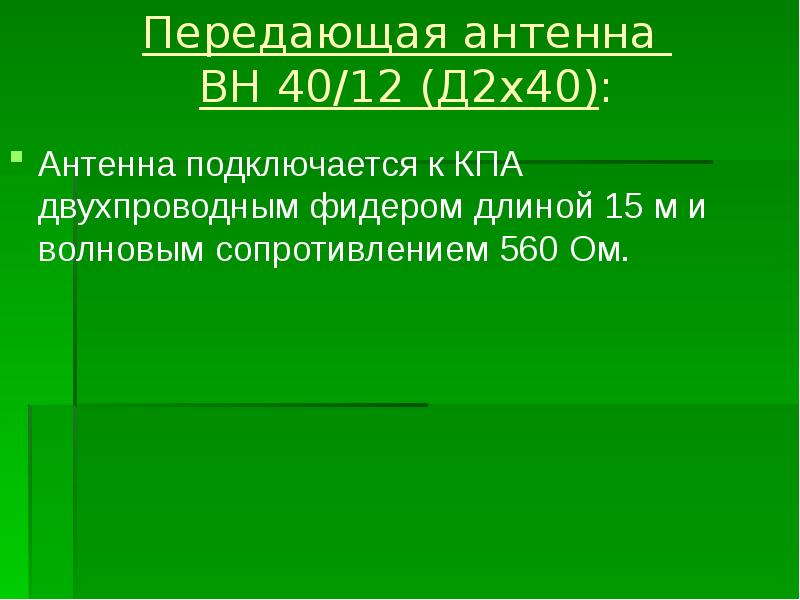

Передающая антенна ВН 40/12 (Д2х40): Антенна подключается к КПА двухпроводным фидером длиной 15 м и волновым сопротивлением 560 Ом.

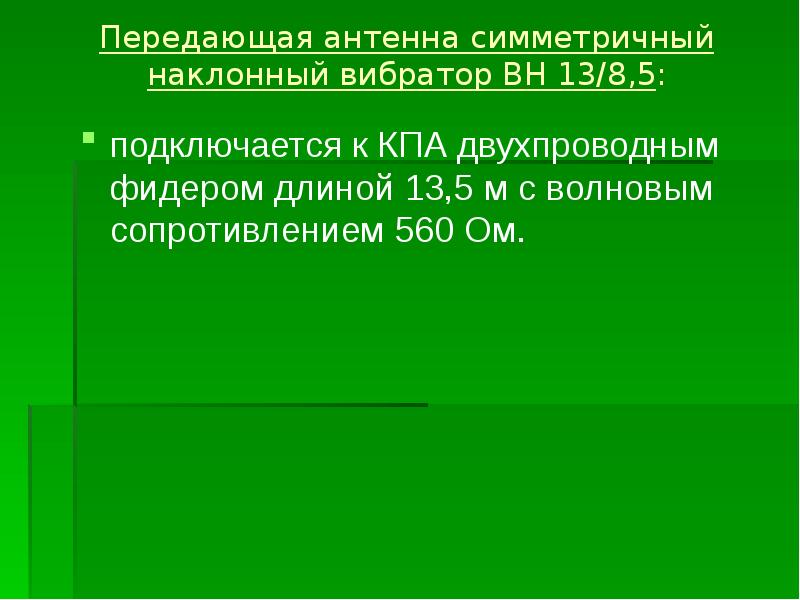

Передающая антенна симметричный наклонный вибратор ВН 13/8,5: подключается к КПА двухпроводным фидером длиной 13,5 м с волновым сопротивлением 560 Ом.

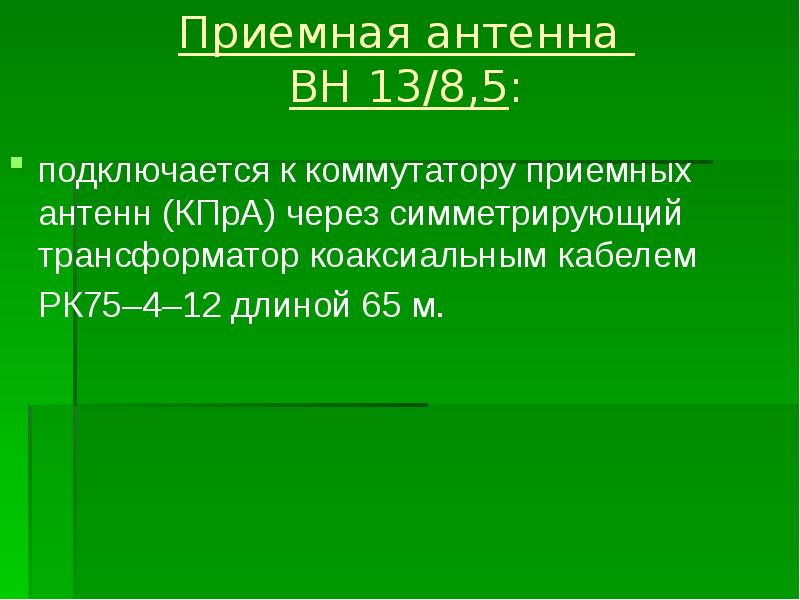

Приемная антенна ВН 13/8,5: подключается к коммутатору приемных антенн (КПрА) через симметрирующий трансформатор коаксиальным кабелем РК75–4–12 длиной 65 м.

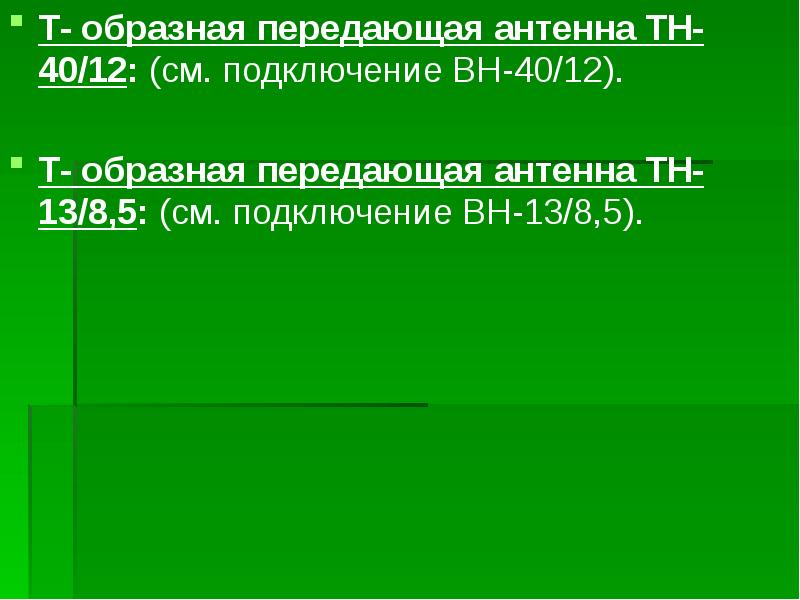

Т- образная передающая антенна ТН-40/12: (см. подключение ВН-40/12). Т- образная передающая антенна ТН-40/12: (см. подключение ВН-40/12). Т- образная передающая антенна ТН-13/8,5: (см. подключение ВН-13/8,5).

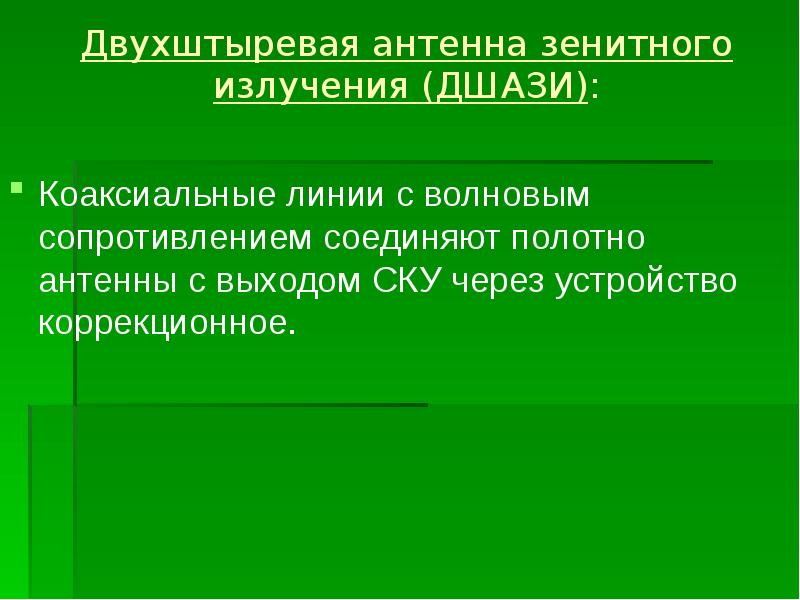

Двухштыревая антенна зенитного излучения (ДШАЗИ): Коаксиальные линии с волновым сопротивлением соединяют полотно антенны с выходом СКУ через устройство коррекционное.

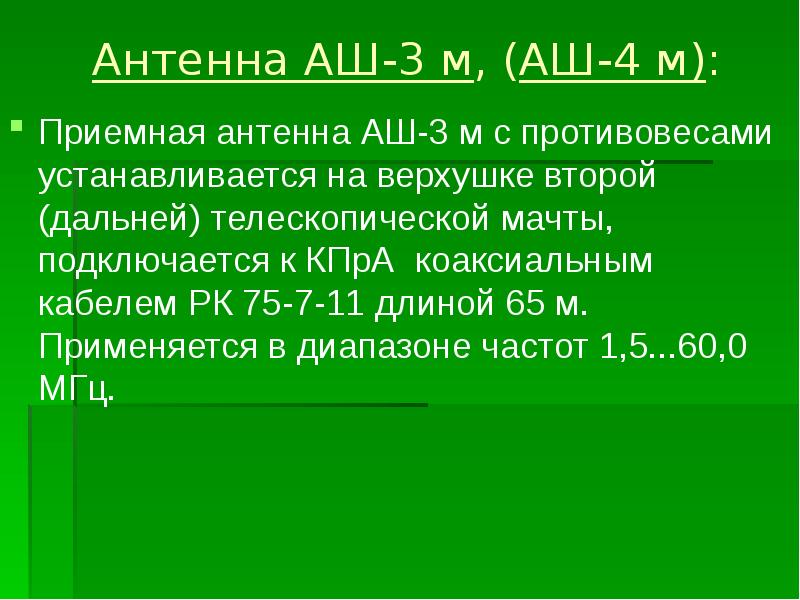

Антенна АШ-3 м, (АШ-4 м): Приемная антенна АШ-3 м с противовесами устанавливается на верхушке второй (дальней) телескопической мачты, подключается к КПрА коаксиальным кабелем РК 75-7-11 длиной 65 м. Применяется в диапазоне частот 1,5...60,0 МГц.

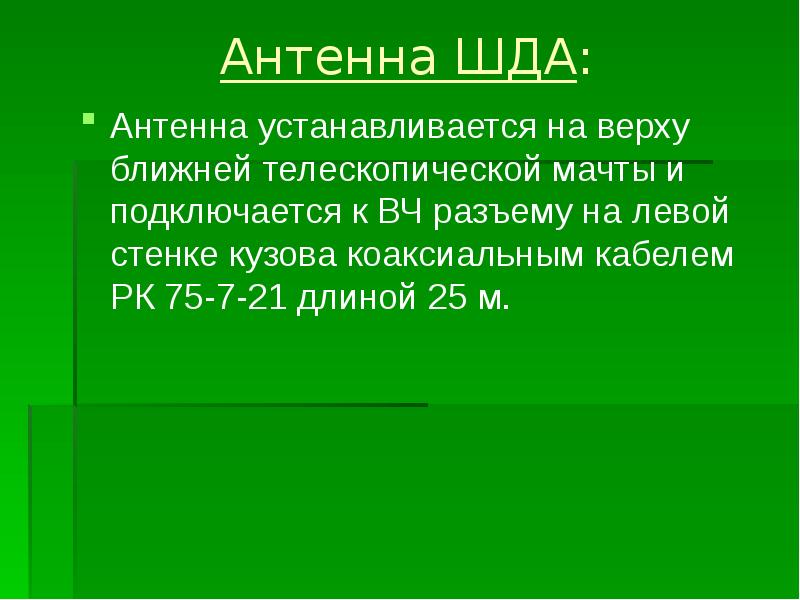

Антенна ШДА: Антенна устанавливается на верху ближней телескопической мачты и подключается к ВЧ разъему на левой стенке кузова коаксиальным кабелем РК 75-7-21 длиной 25 м.

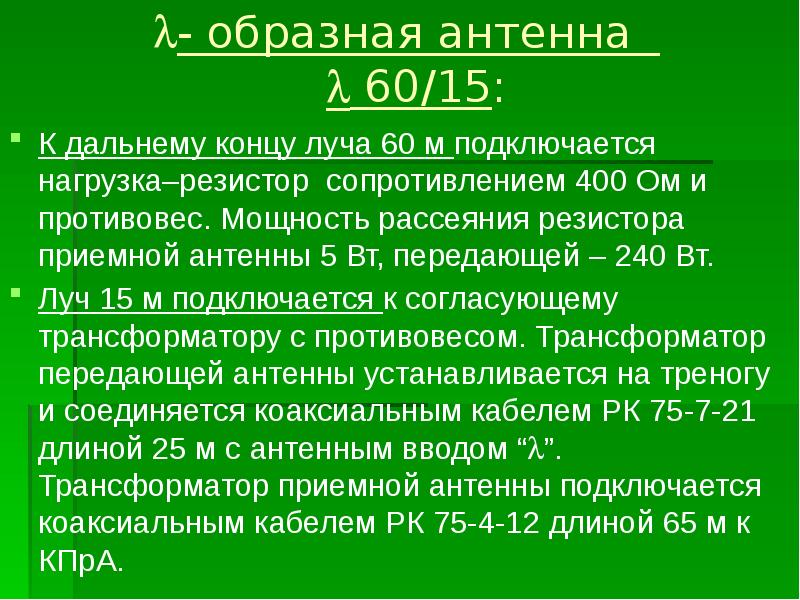

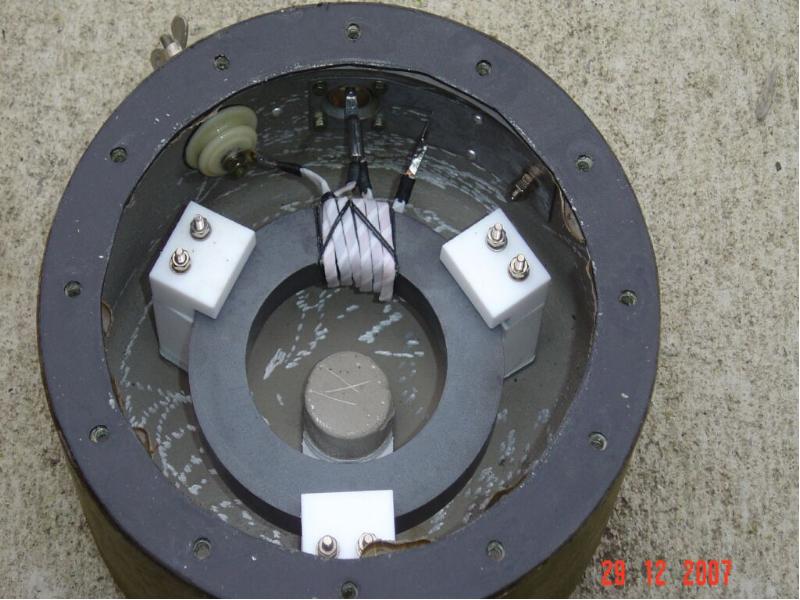

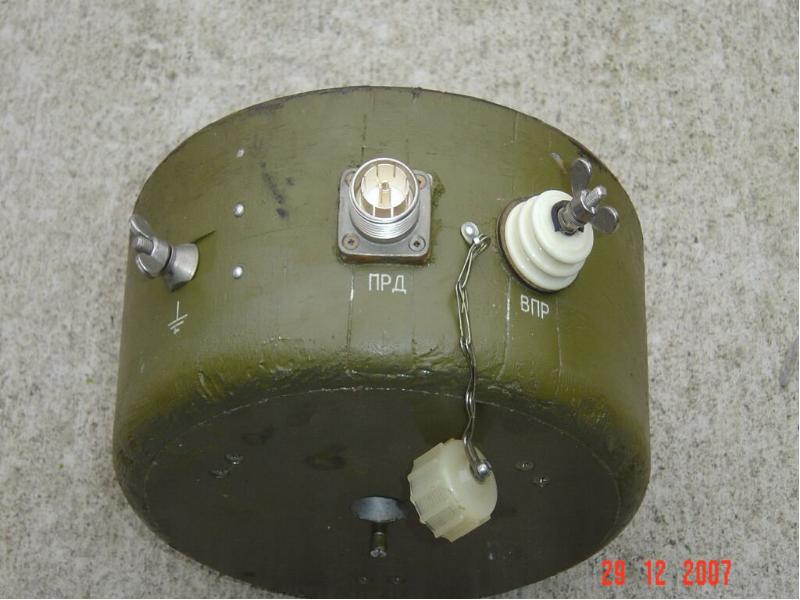

- образная антенна  60/15: К дальнему концу луча 60 м подключается нагрузка–резистор сопротивлением 400 Ом и противовес. Мощность рассеяния резистора приемной антенны 5 Вт, передающей – 240 Вт. Луч 15 м подключается к согласующему трансформатору с противовесом. Трансформатор передающей антенны устанавливается на треногу и соединяется коаксиальным кабелем РК 75-7-21 длиной 25 м с антенным вводом “”. Трансформатор приемной антенны подключается коаксиальным кабелем РК 75-4-12 длиной 65 м к КПрА.

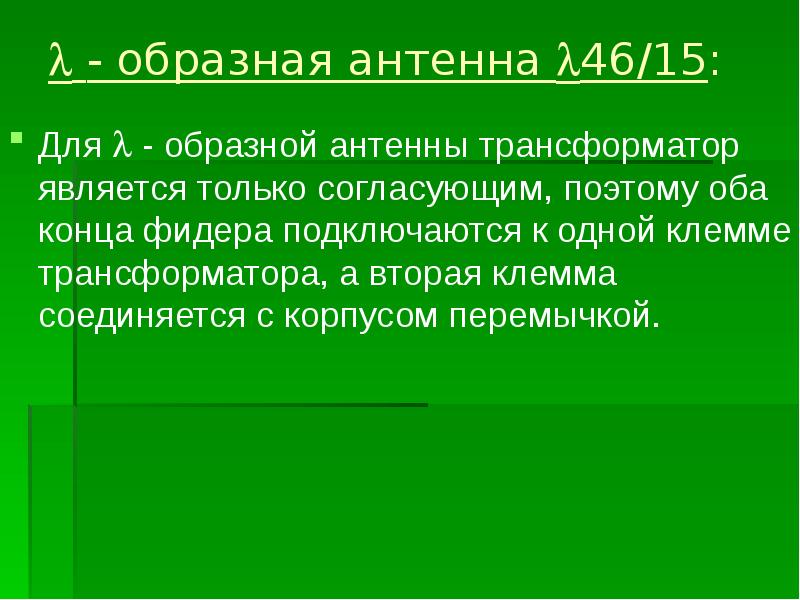

 - образная антенна 46/15: Для  - образной антенны трансформатор является только согласующим, поэтому оба конца фидера подключаются к одной клемме трансформатора, а вторая клемма соединяется с корпусом перемычкой.

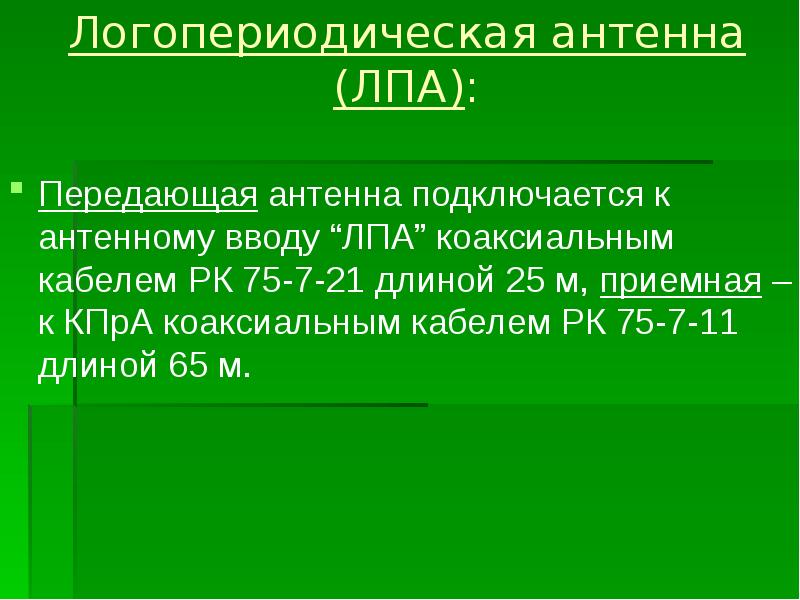

Логопериодическая антенна (ЛПА): Передающая антенна подключается к антенному вводу “ЛПА” коаксиальным кабелем РК 75-7-21 длиной 25 м, приемная – к КПрА коаксиальным кабелем РК 75-7-11 длиной 65 м.

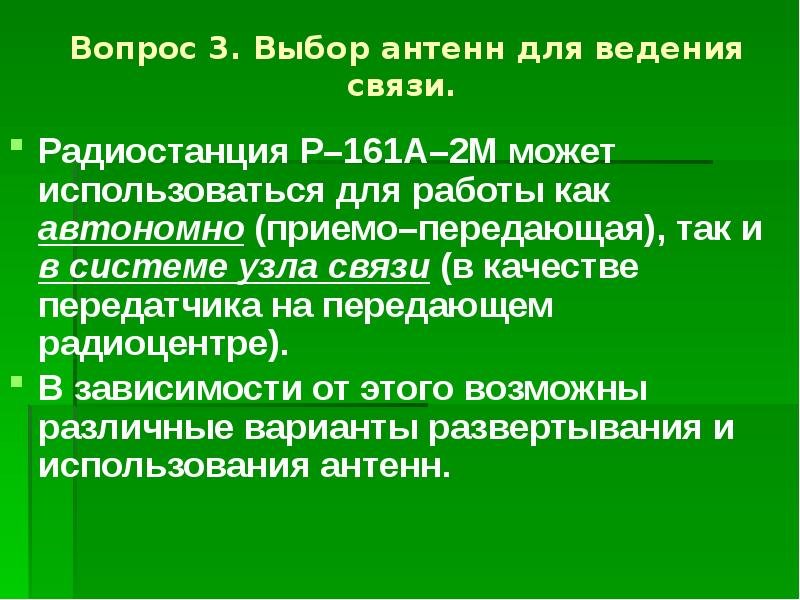

Вопрос 3. Выбор антенн для ведения связи. Радиостанция Р–161А–2М может использоваться для работы как автономно (приемо–передающая), так и в системе узла связи (в качестве передатчика на передающем радиоцентре). В зависимости от этого возможны различные варианты развертывания и использования антенн.

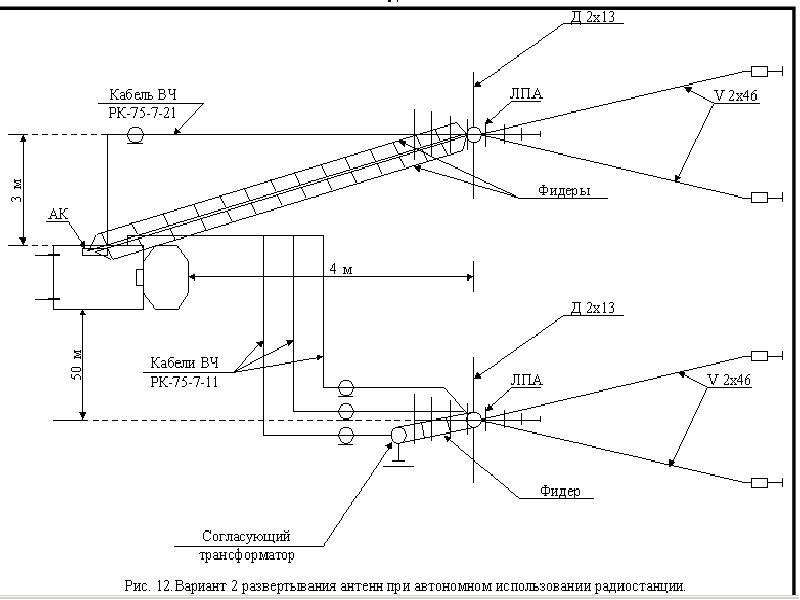

При автономной работе радиостанции передающие и приемные антенны развертываются на двух телескопических мачтах по двум возможным вариантам: При автономной работе радиостанции передающие и приемные антенны развертываются на двух телескопических мачтах по двум возможным вариантам: По первому варианту развертывают антенны для работы в КВ диапазоне на дальности связи свыше 800 км с возможностью перехода для работы на дальности до 800 км, а в УКВ диапазоне – до 80 км. По второму варианту развертывают антенны для работы в КВ диапазоне до 800 км с возможностью перехода для работы на дальности свыше 800 км, а в УКВ диапазоне – до 200 км.

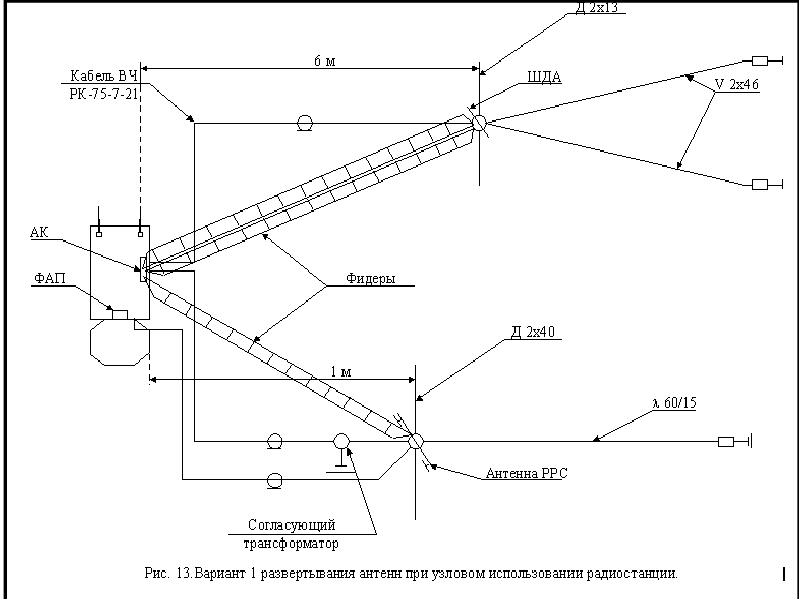

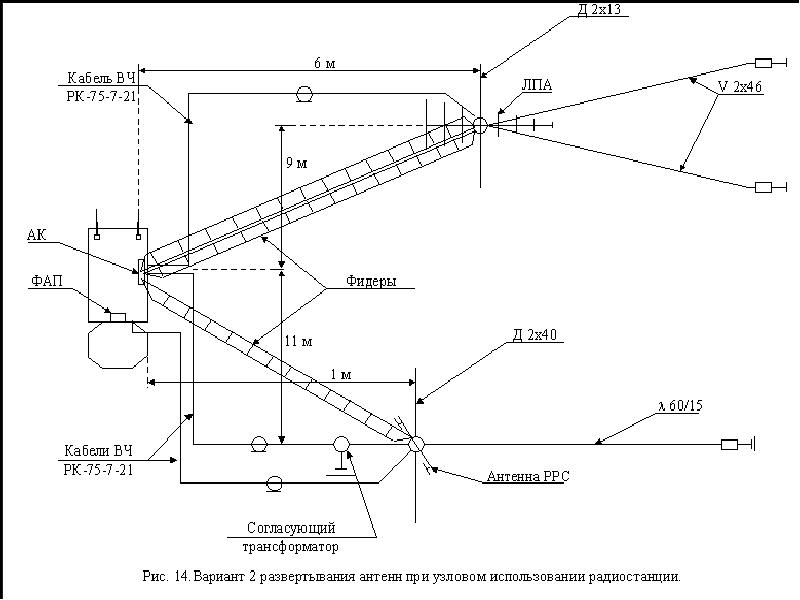

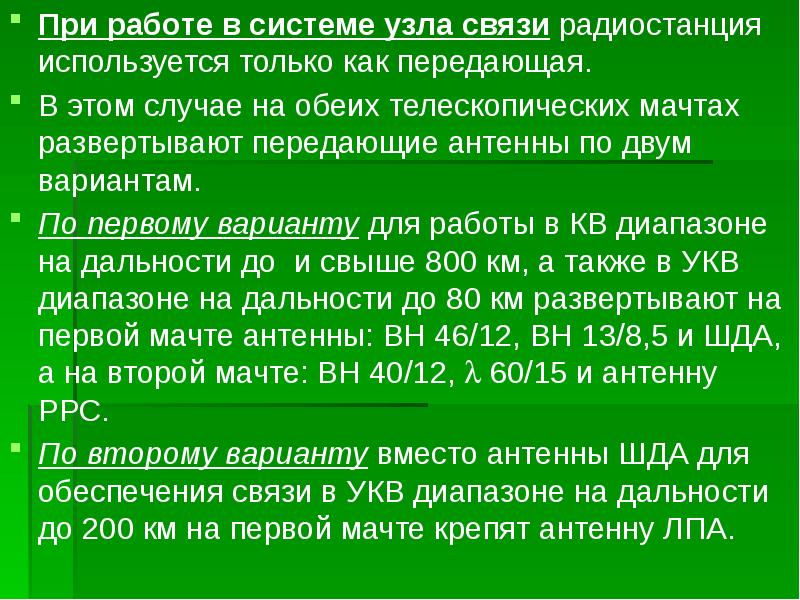

При работе в системе узла связи радиостанция используется только как передающая. При работе в системе узла связи радиостанция используется только как передающая. В этом случае на обеих телескопических мачтах развертывают передающие антенны по двум вариантам. По первому варианту для работы в КВ диапазоне на дальности до и свыше 800 км, а также в УКВ диапазоне на дальности до 80 км развертывают на первой мачте антенны: ВН 46/12, ВН 13/8,5 и ШДА, а на второй мачте: ВН 40/12,  60/15 и антенну РРС. По второму варианту вместо антенны ШДА для обеспечения связи в УКВ диапазоне на дальности до 200 км на первой мачте крепят антенну ЛПА.
