Контактная сеть электрифицированных железных дорог: основные сведения об презентация

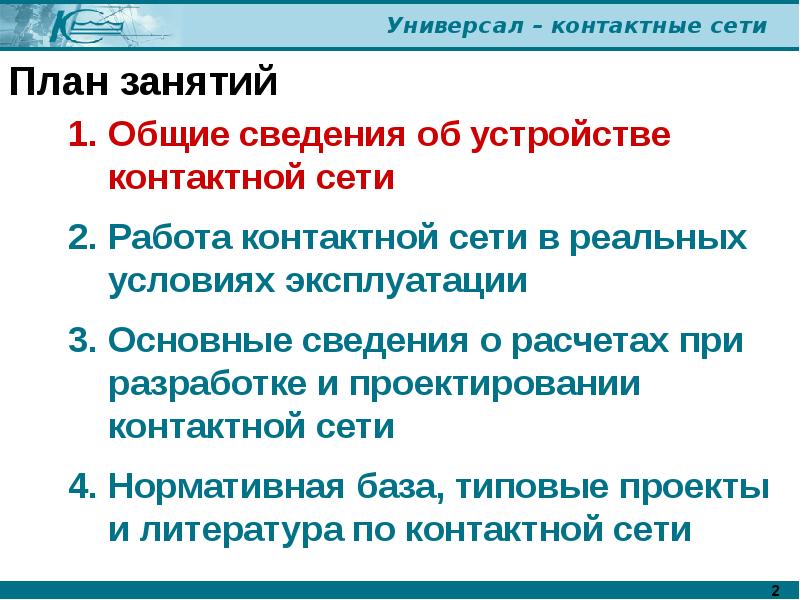

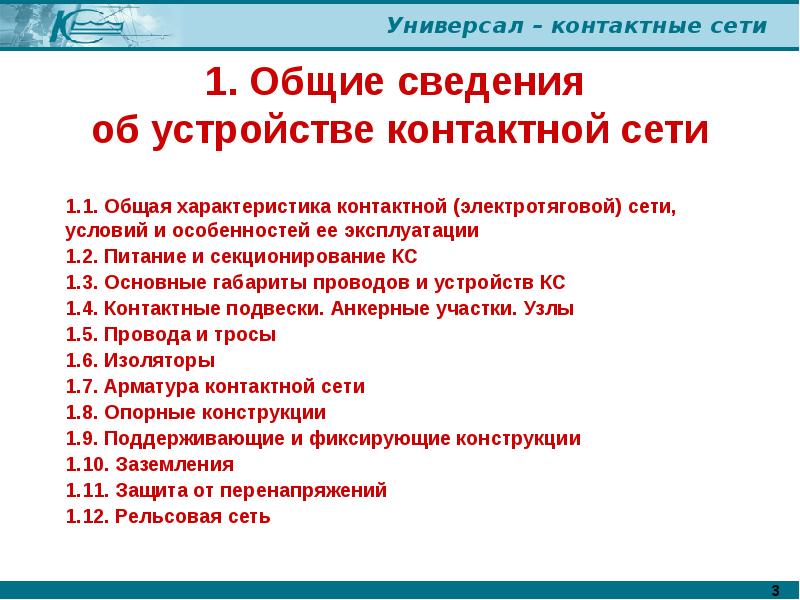

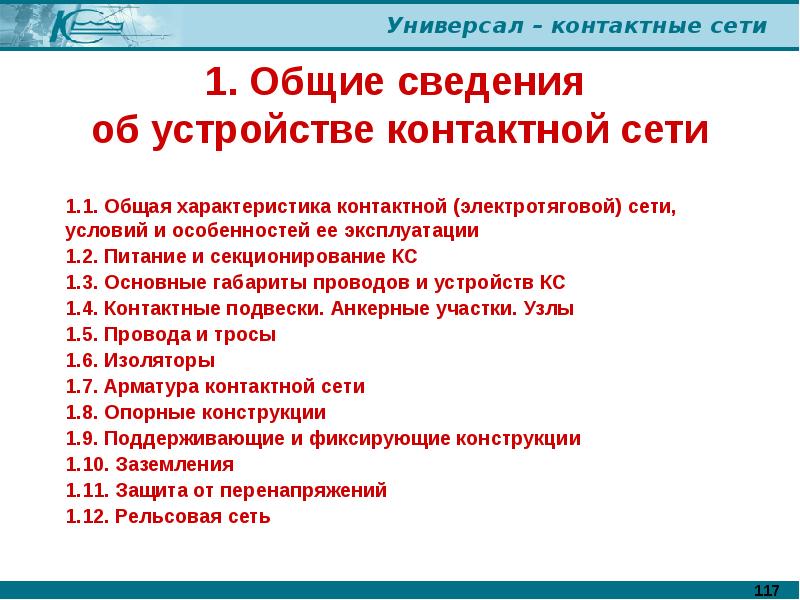

План занятий

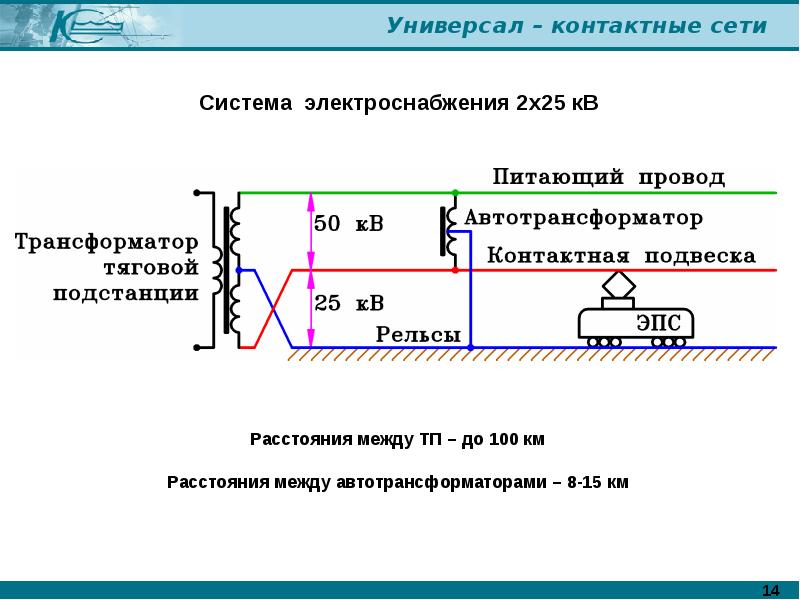

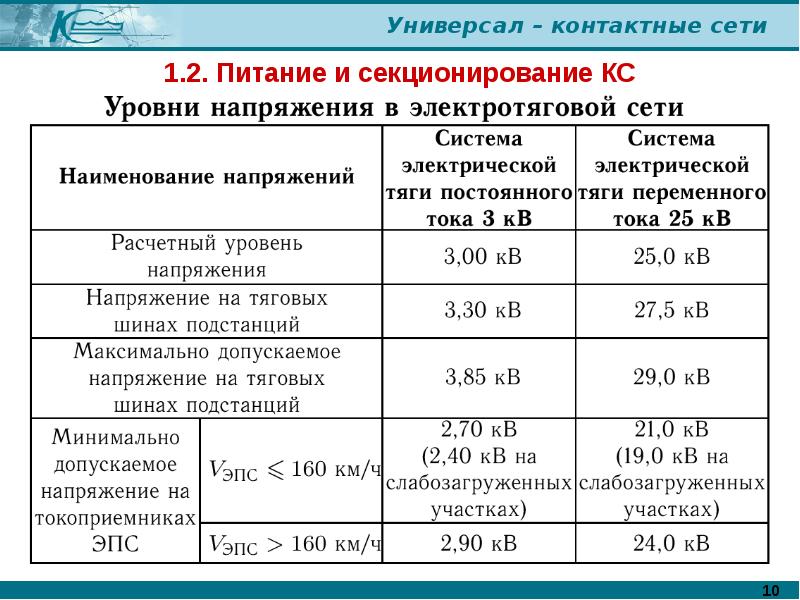

Принципиальная схема питания электрической железной дороги и ее элементы

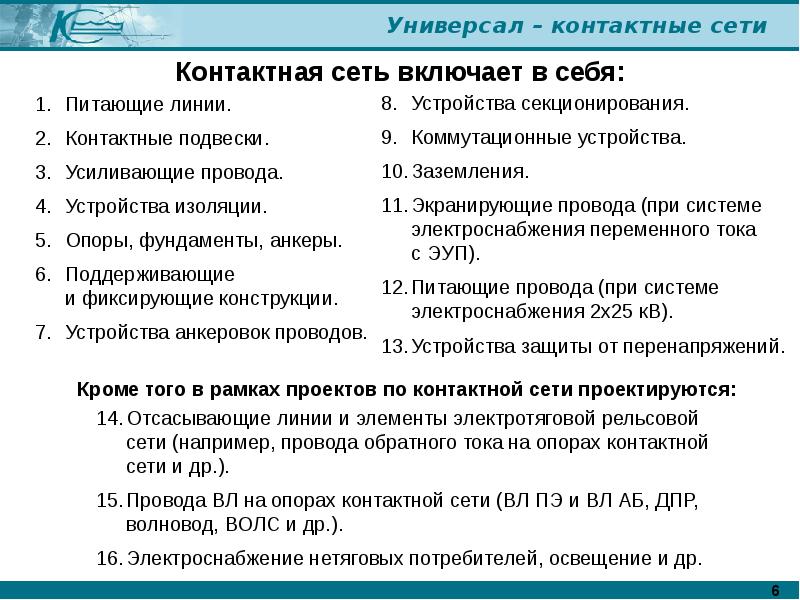

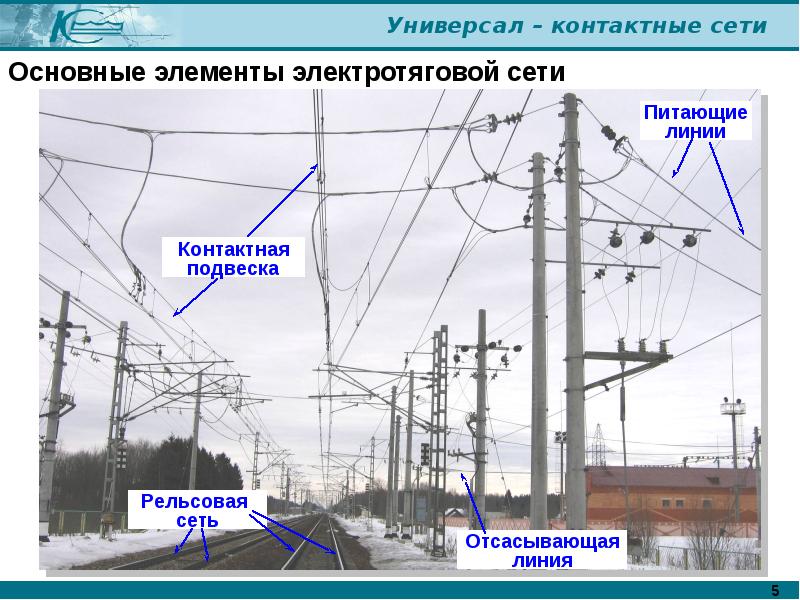

Основные элементы электротяговой сети

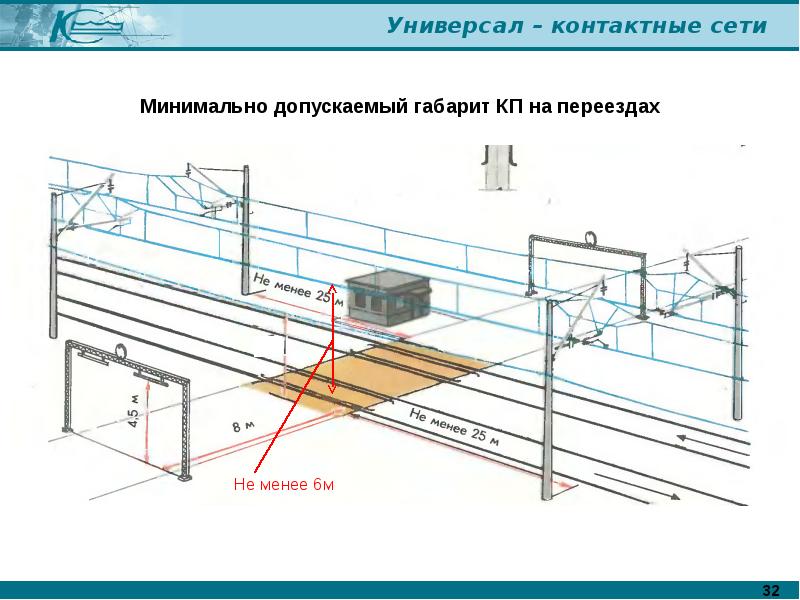

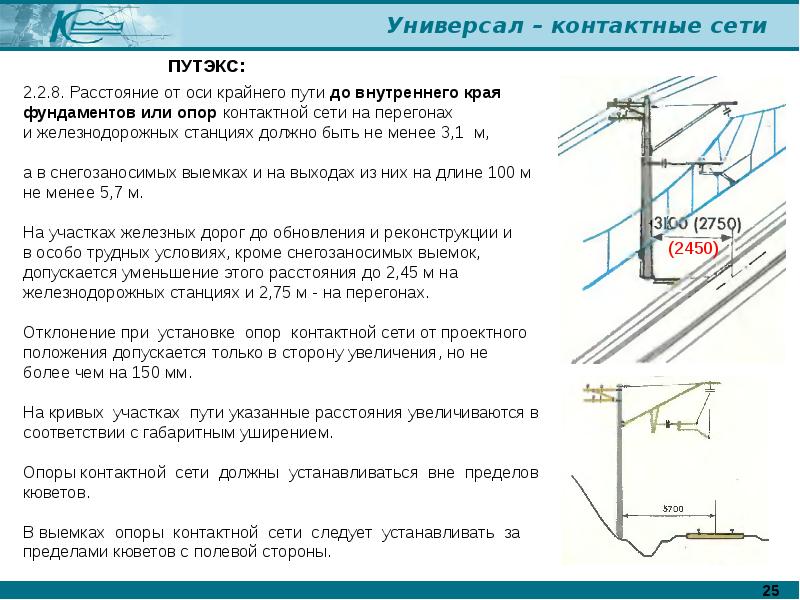

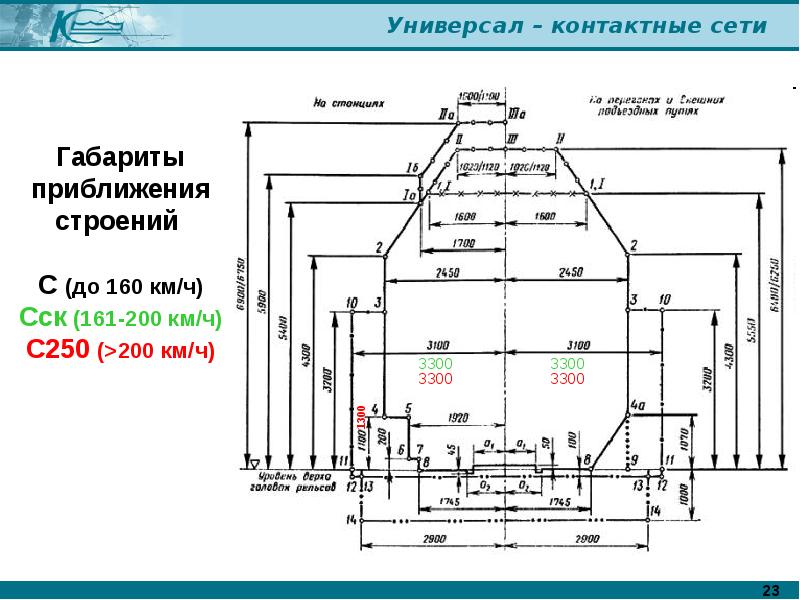

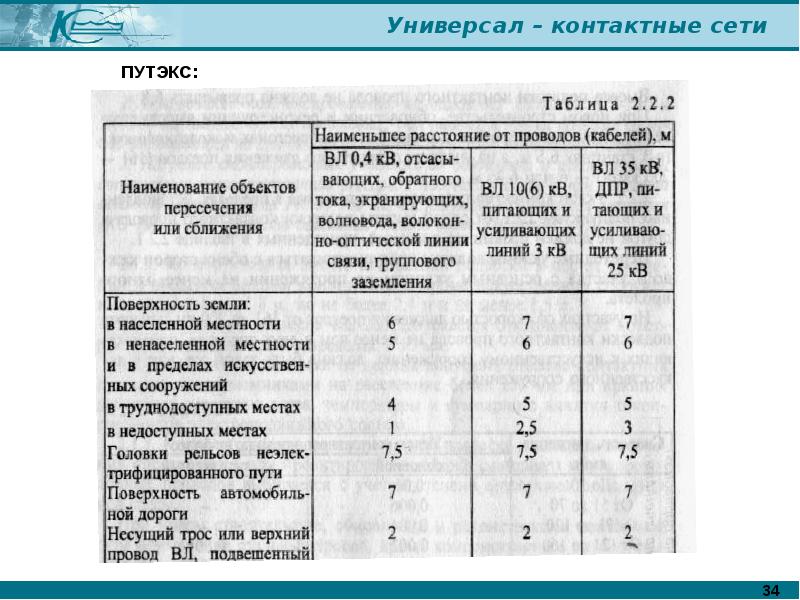

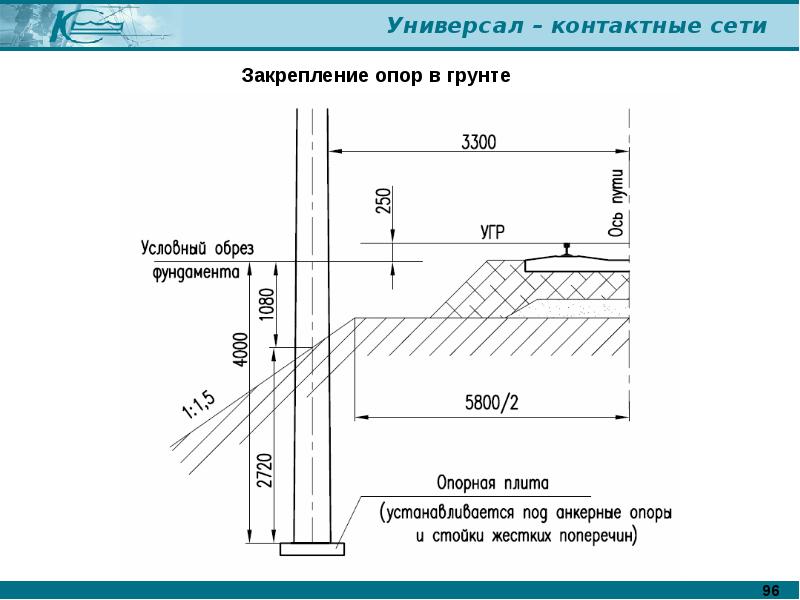

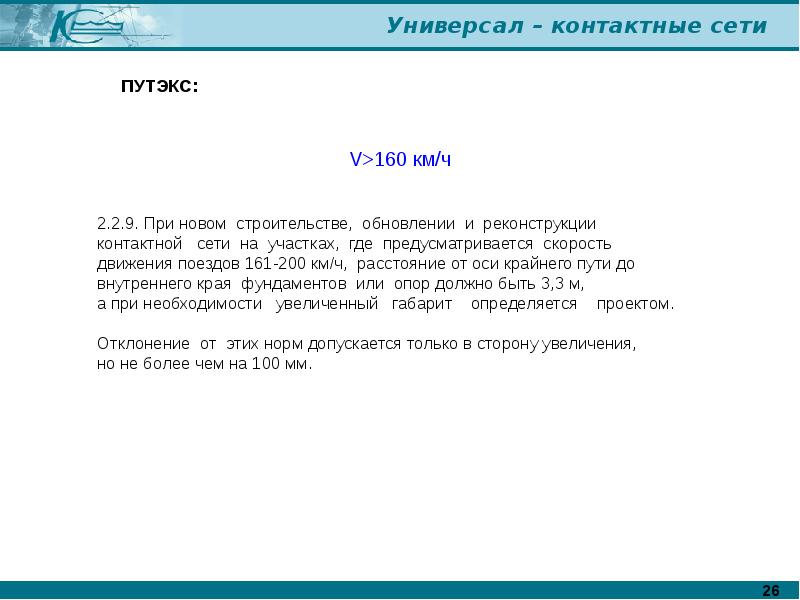

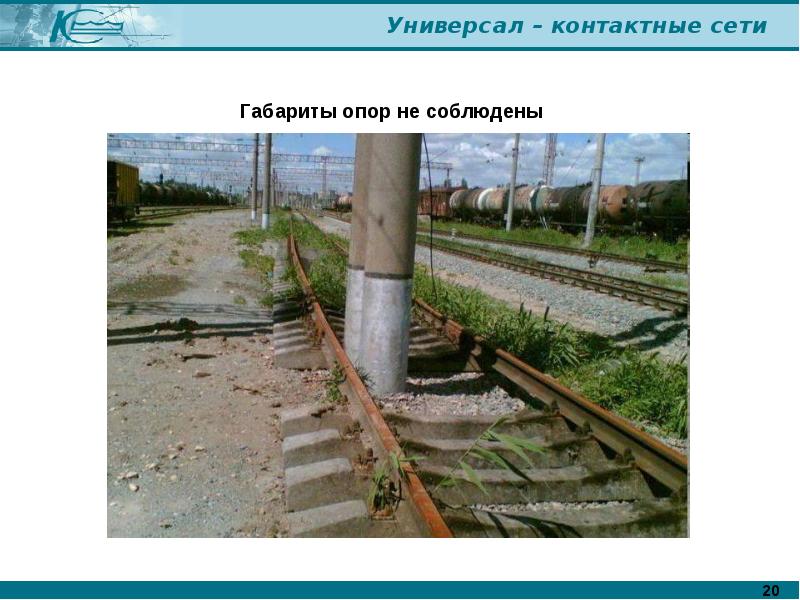

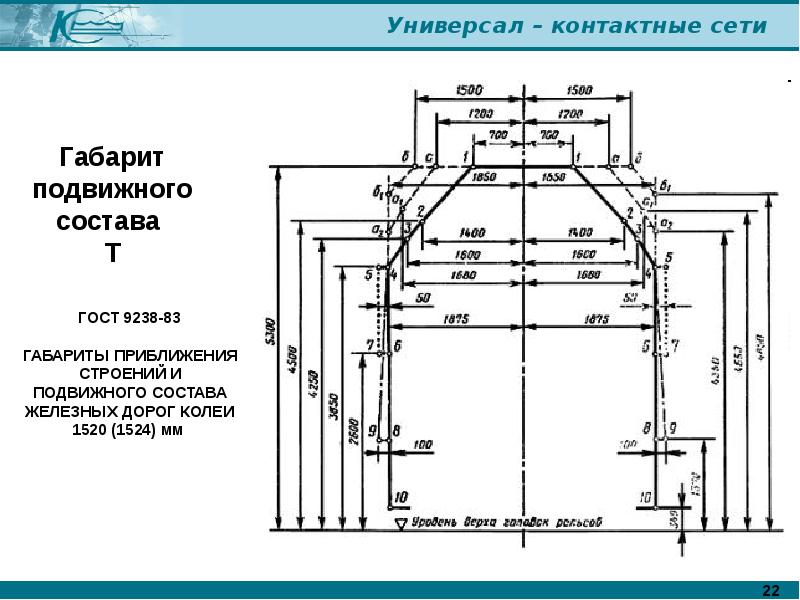

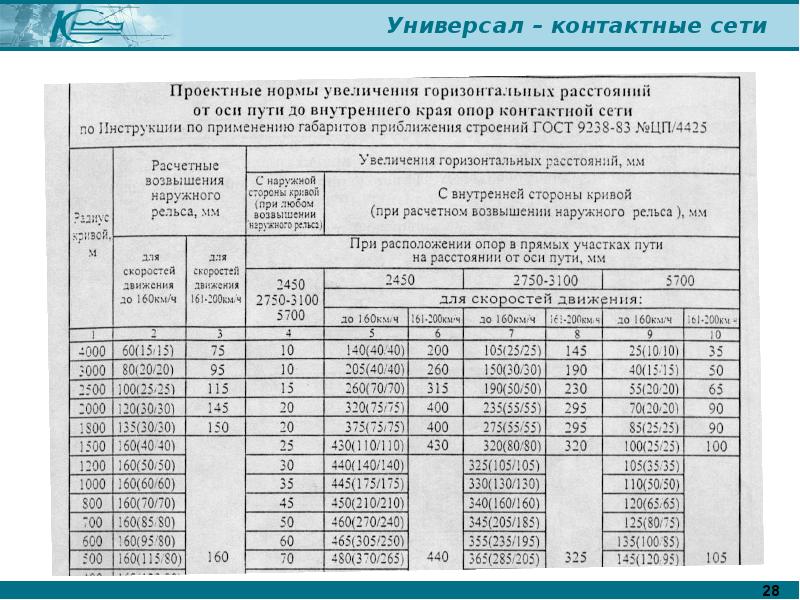

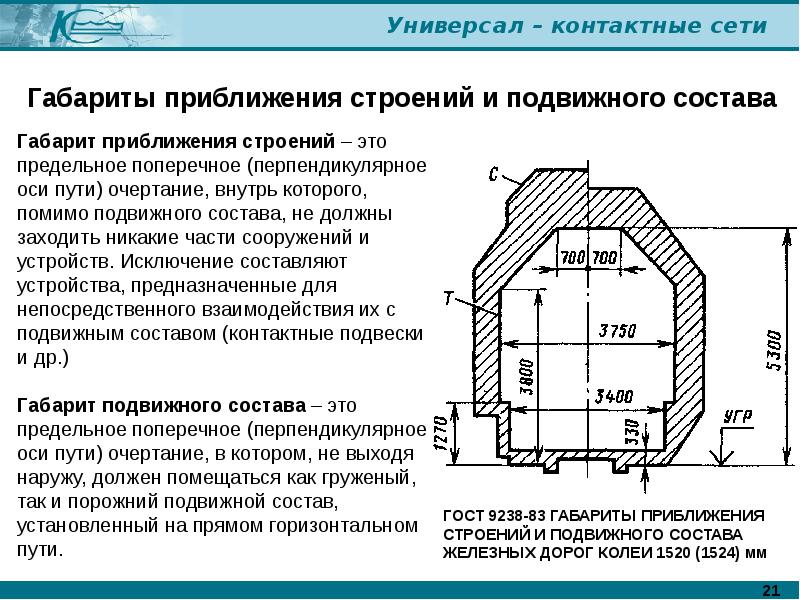

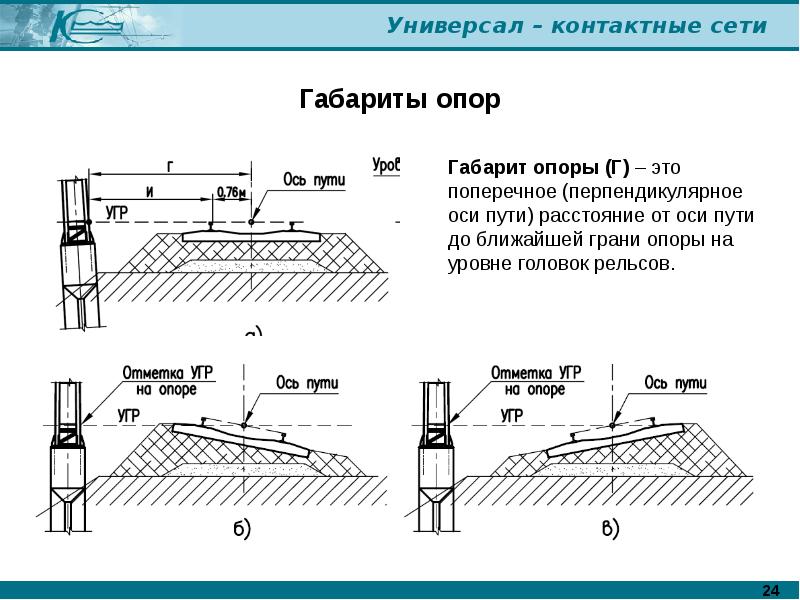

ГАБАРИТ (франц. gabarit) — предельное внешнее геометрическое очертание предметов, сооружений, устройств. ГАБАРИТ (франц. gabarit) — предельное внешнее геометрическое очертание предметов, сооружений, устройств. На ж.-д. транспорте в проектировании, строительстве, эксплуатации учитывают габариты: приближения строений; подвижного состава; погрузки; воздушных линий электропередачи и связи; искусственных сооружений (мостов, тоннелей, платформ и др.). Габариты устанавливаются гос. стандартами и отраслевыми нормативными документами и являются обязательными для применения. Габариты строго взаимоувязаны. Сооружения и устройства должны иметь такие габариты и располагаться на таких расстояниях от ж.-д. пути, чтобы обеспечивалось свободное и безопасное следование подвижного состава с учётом допускаемых наибольших скоростей. Установление точных, строго обязательных габаритов имеет важное значение для безопасного и беспрепятственного движения поездов, а также для жизни людей и сохранности устройств и сооружений, расположенных вдоль ж.-д. пути, на станциях.

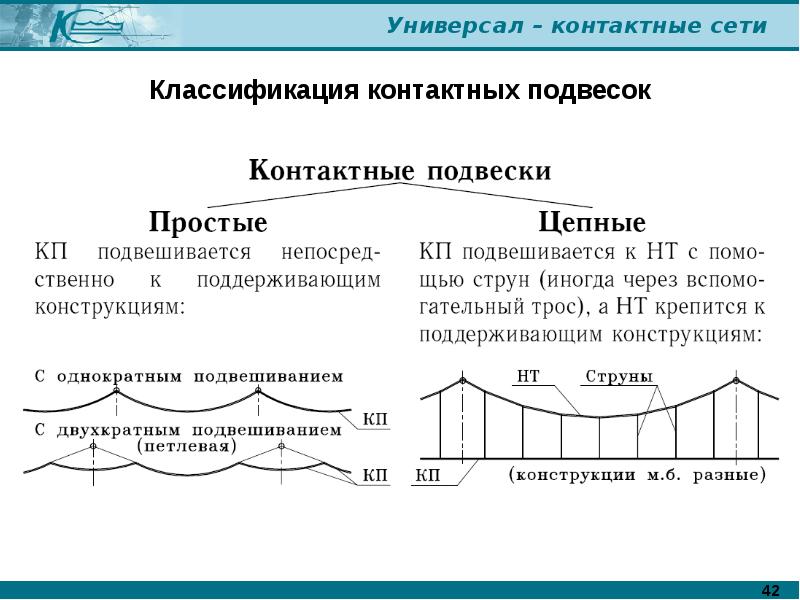

Простые (трамвайные) контактные подвески

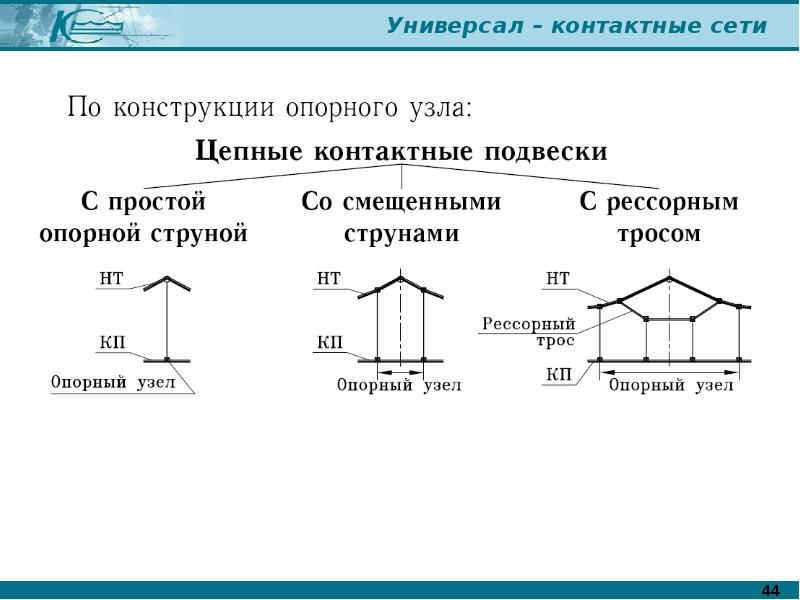

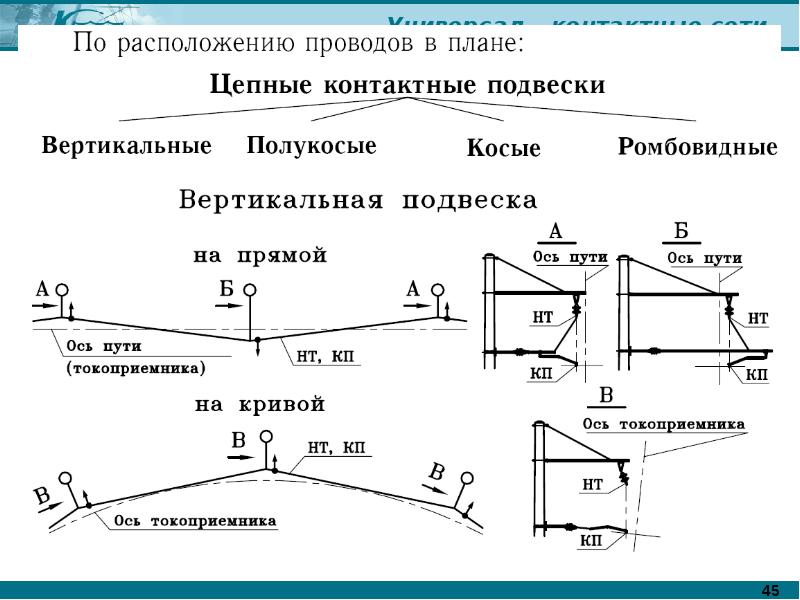

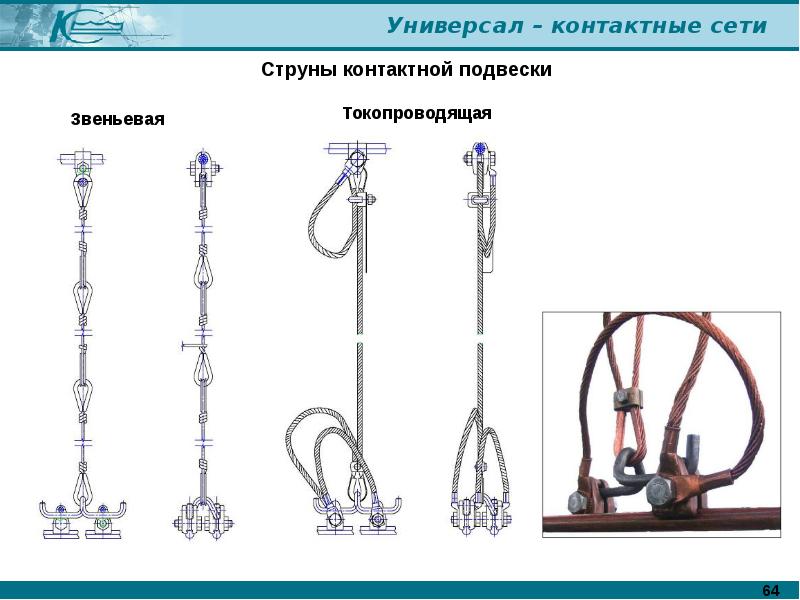

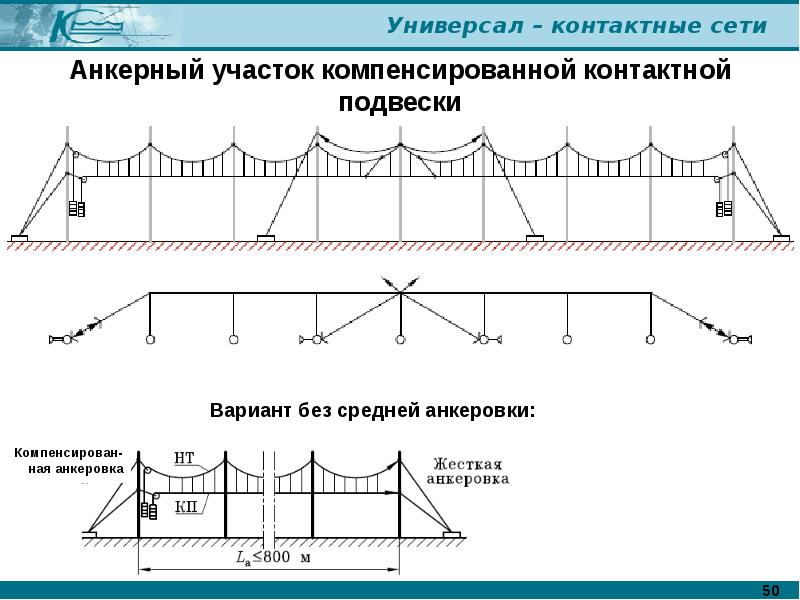

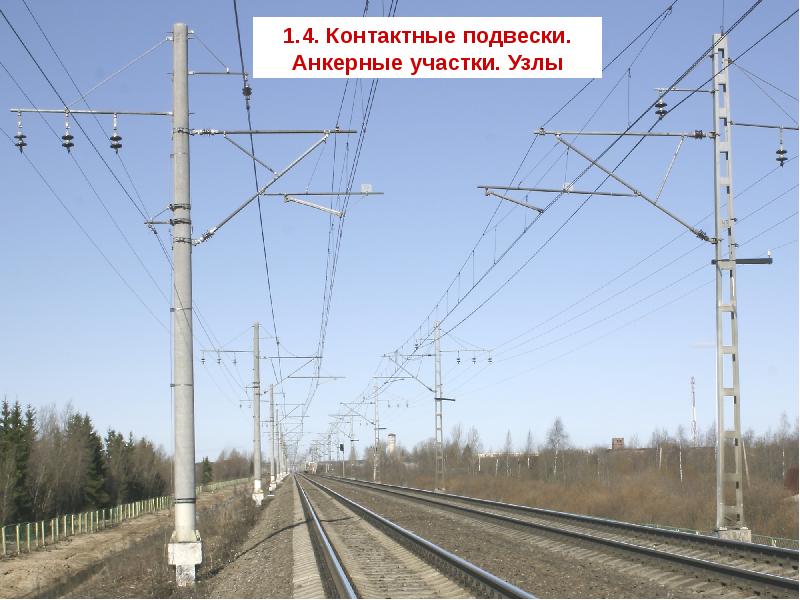

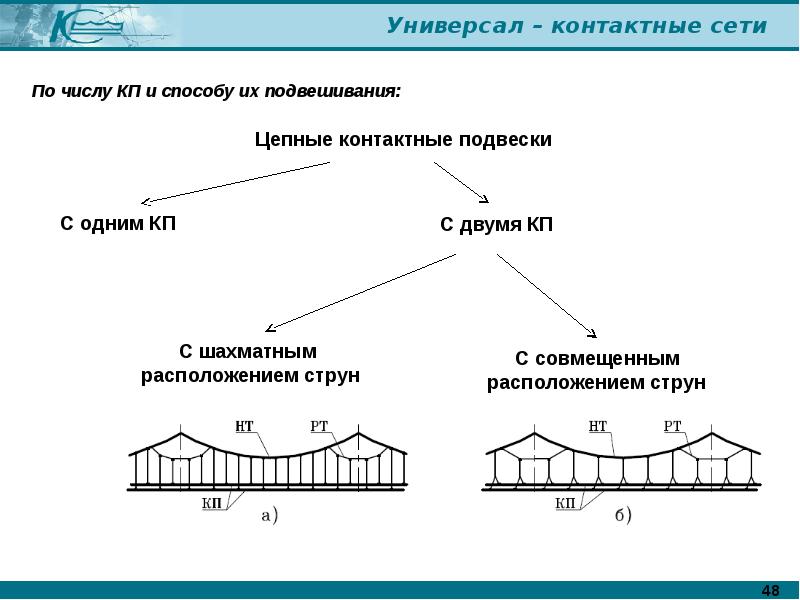

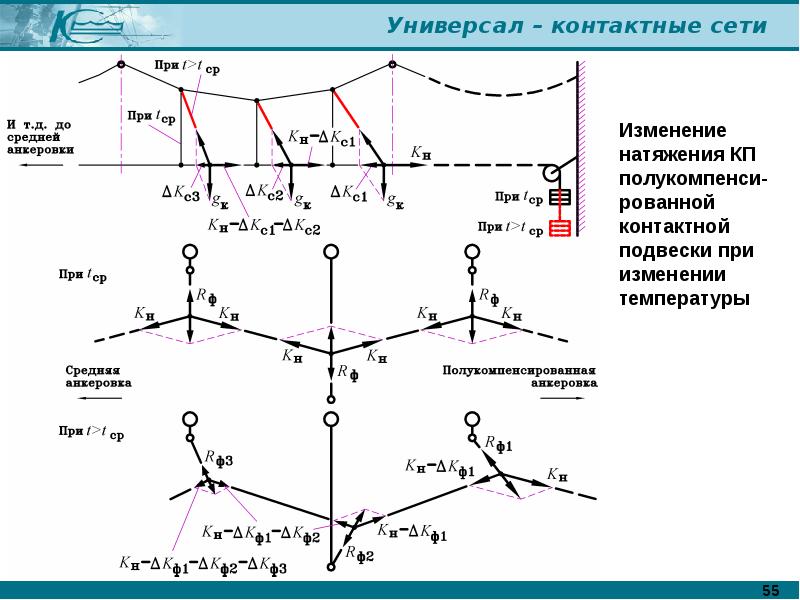

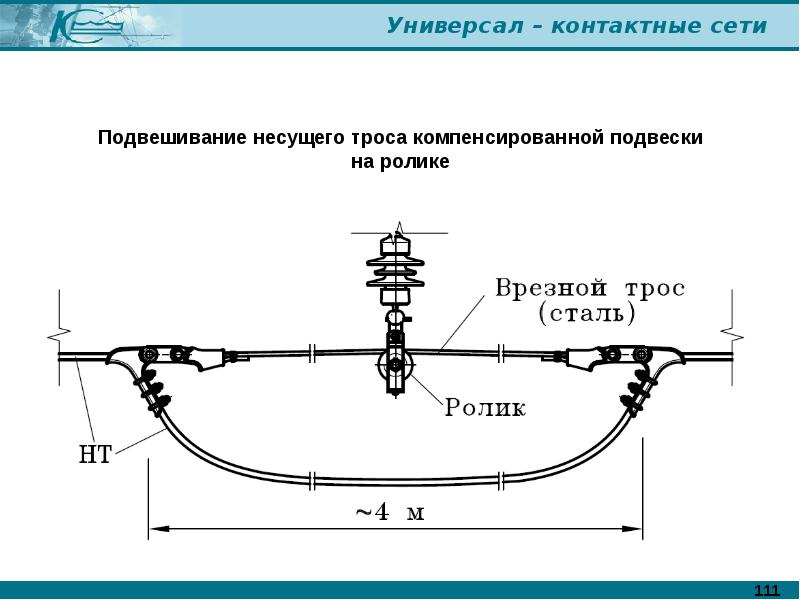

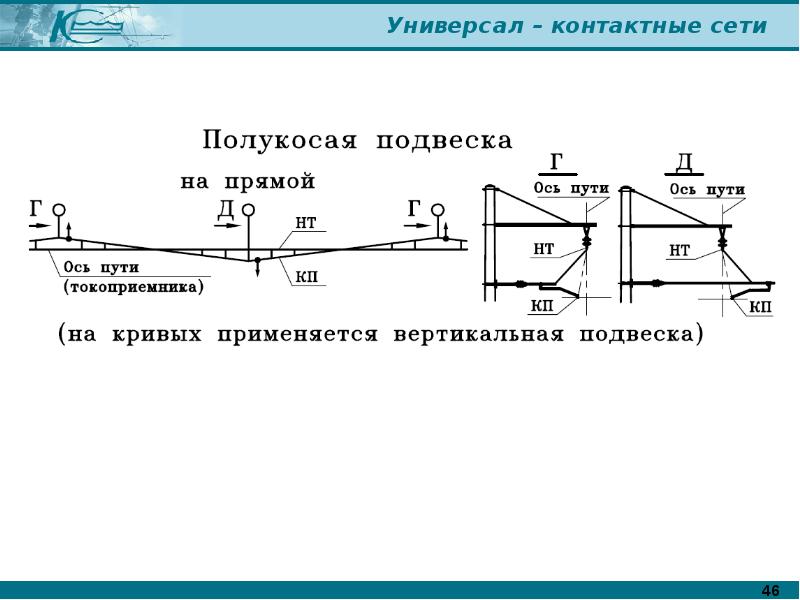

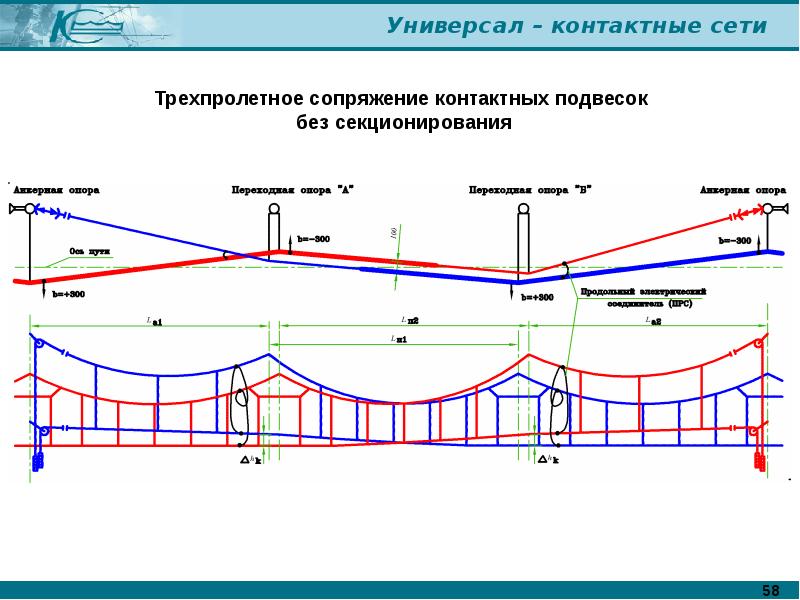

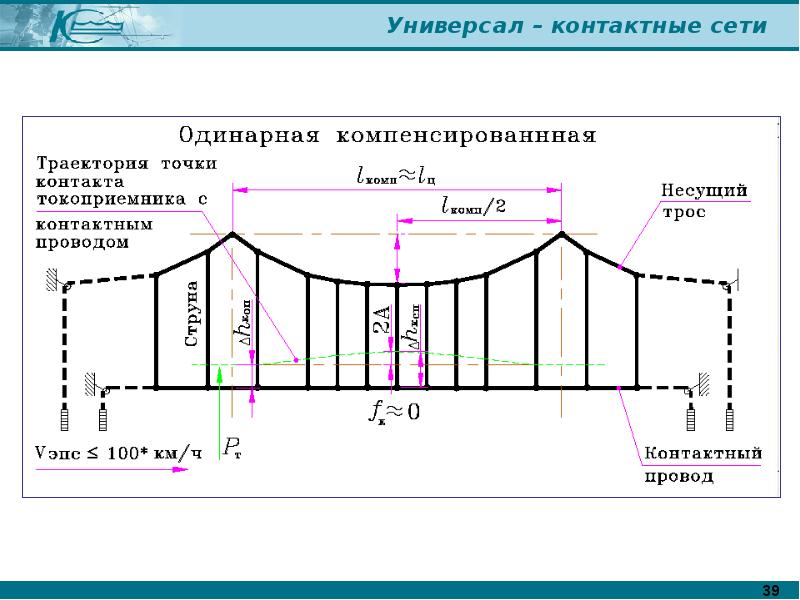

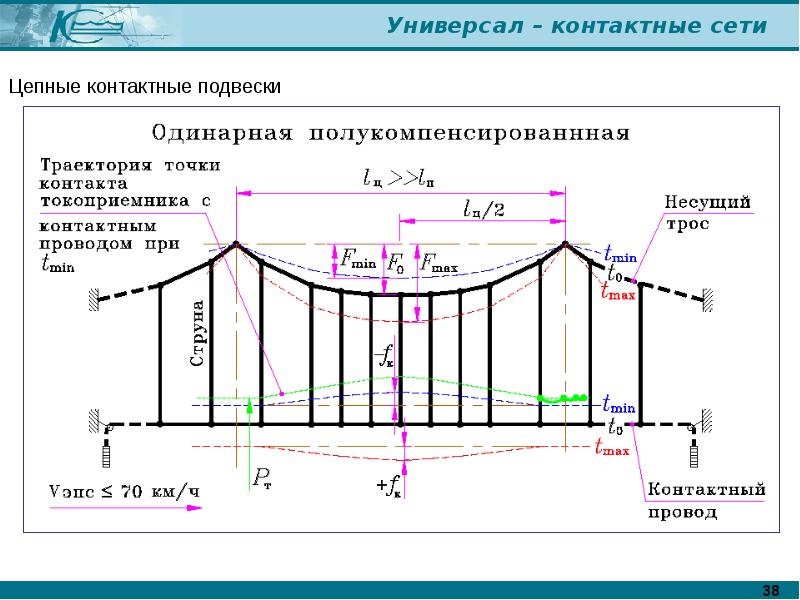

Цепные контактные подвески

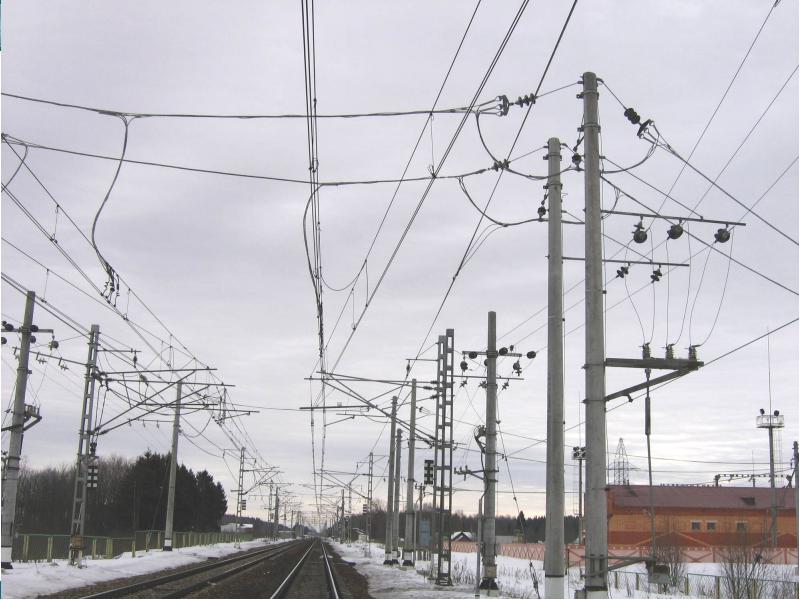

Воздушные стрелки

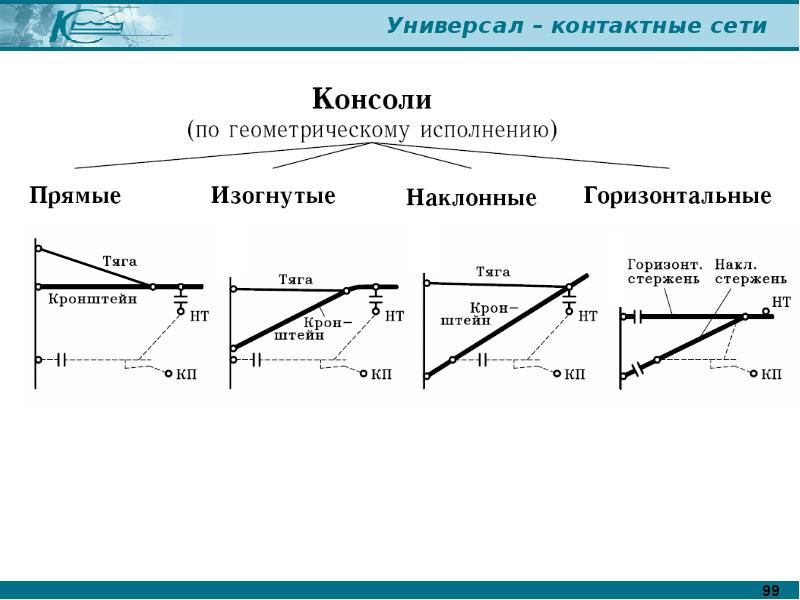

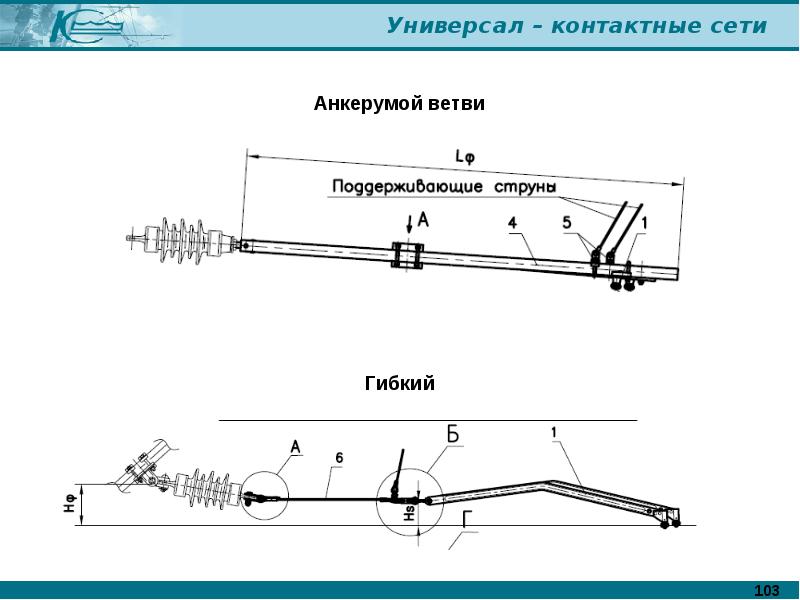

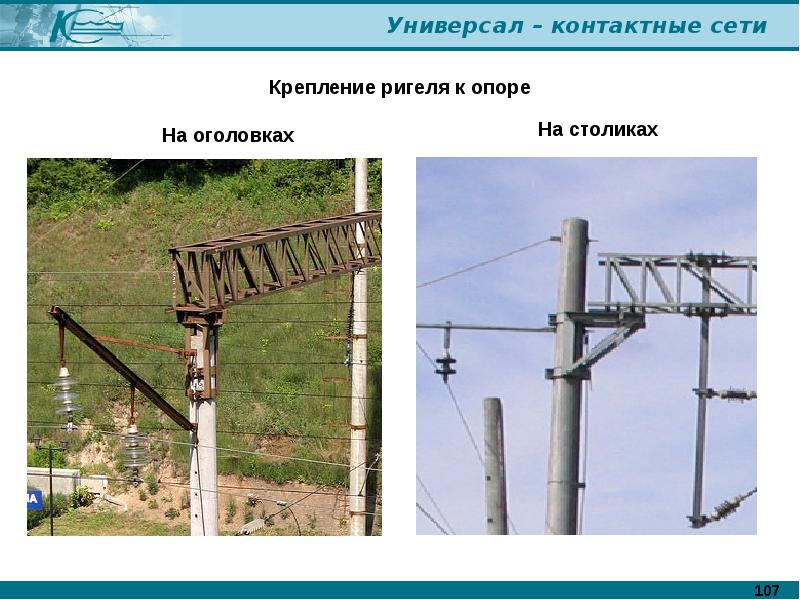

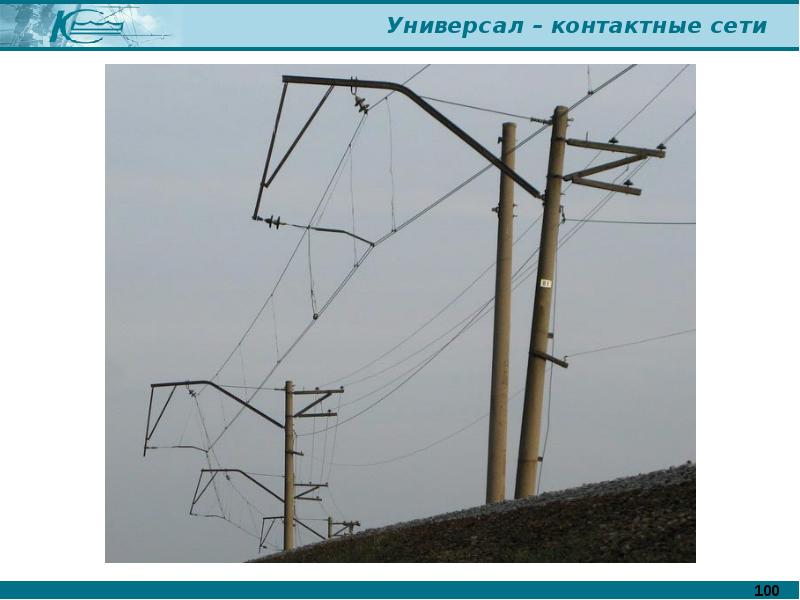

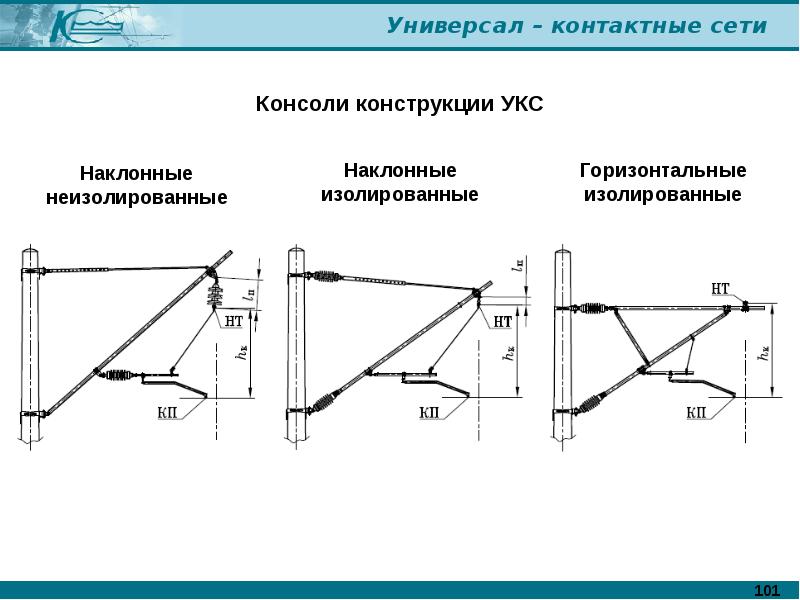

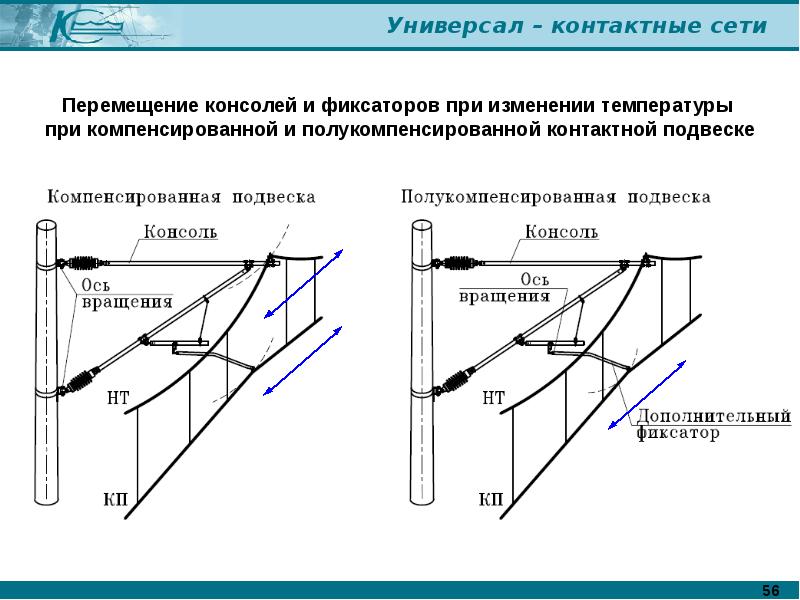

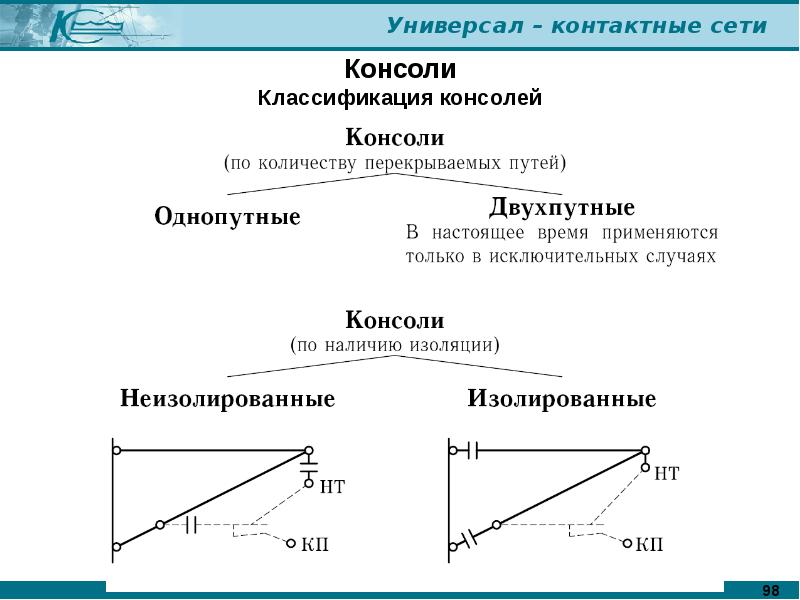

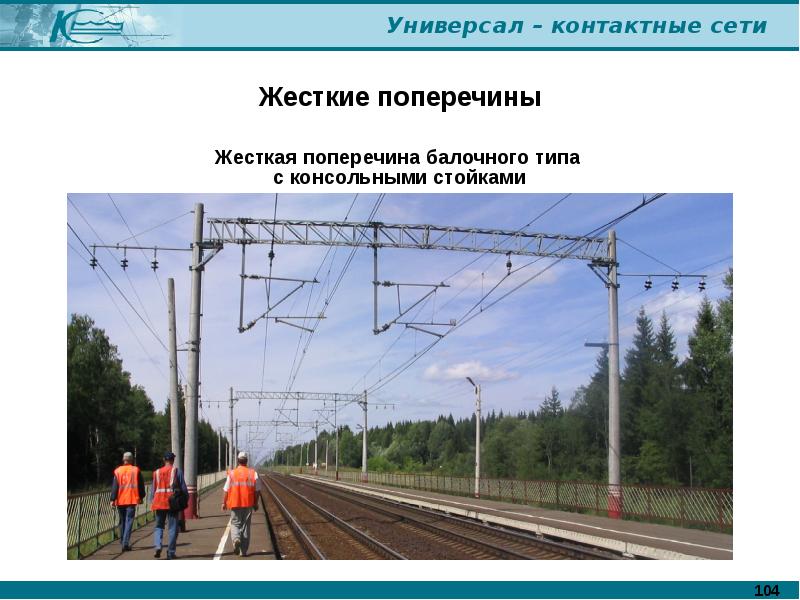

Кронштейны, надставки, стойки
