Кровельное озеленение и эксплуатируемые крыши презентация

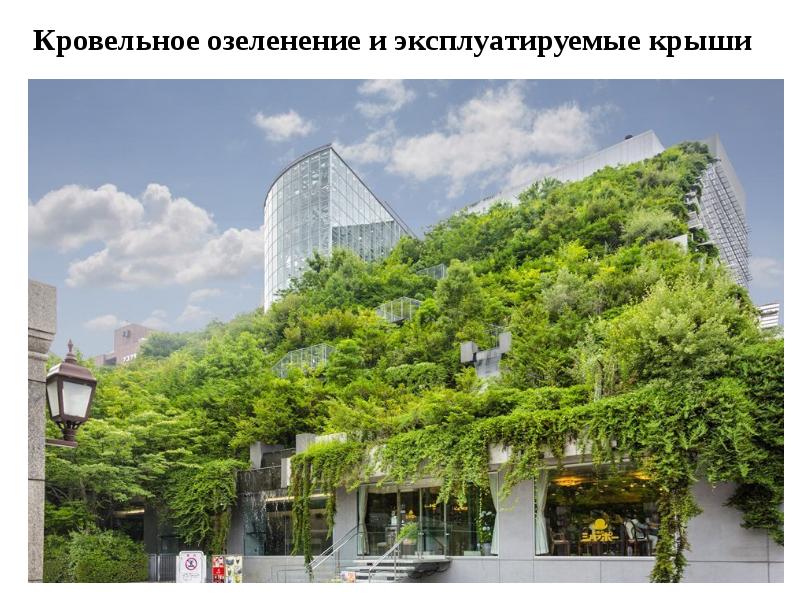

Кровельное озеленение и эксплуатируемые крыши

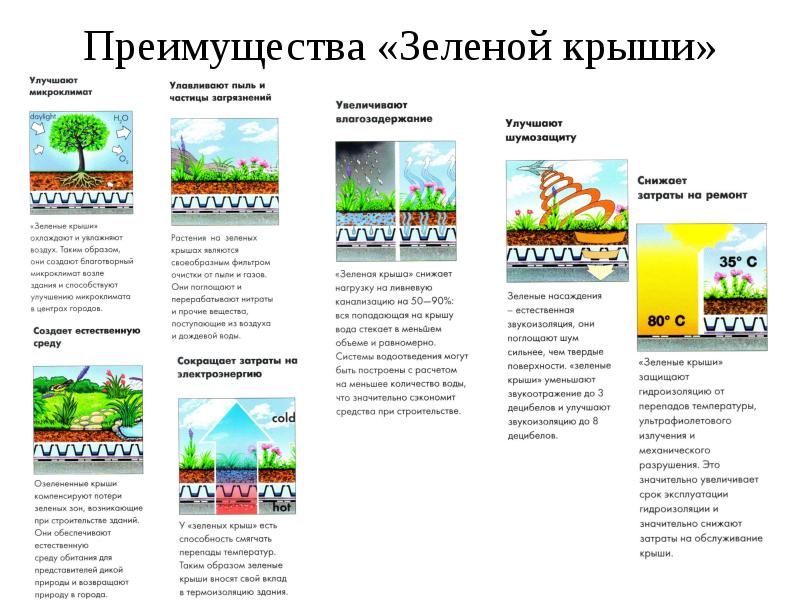

Преимущества «Зеленой крыши»

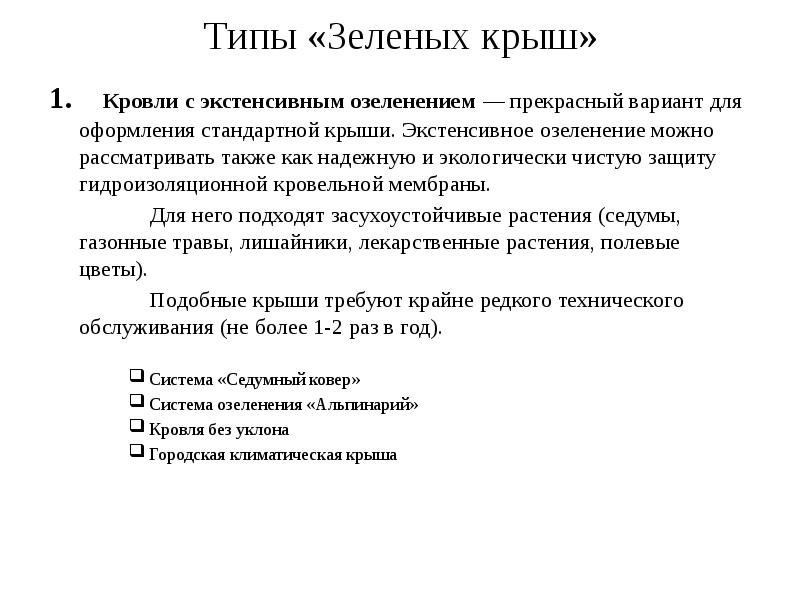

Типы «Зеленых крыш» 1. Кровли с экстенсивным озеленением — прекрасный вариант для оформления стандартной крыши. Экстенсивное озеленение можно рассматривать также как надежную и экологически чистую защиту гидроизоляционной кровельной мембраны. Для него подходят засухоустойчивые растения (седумы, газонные травы, лишайники, лекарственные растения, полевые цветы). Подобные крыши требуют крайне редкого технического обслуживания (не более 1-2 раз в год). Система «Седумный ковер» Система озеленения «Альпинарий» Кровля без уклона Городская климатическая крыша

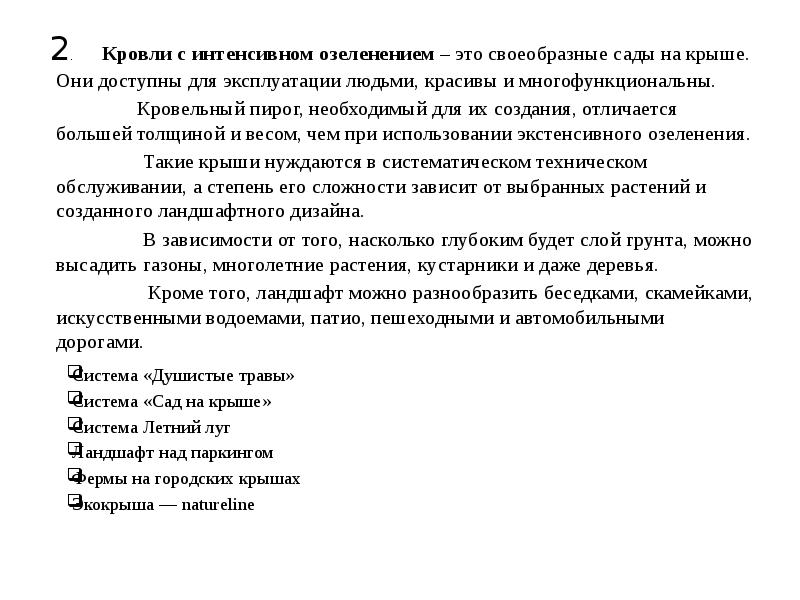

2. Кровли с интенсивном озеленением – это своеобразные сады на крыше. Они доступны для эксплуатации людьми, красивы и многофункциональны. 2. Кровли с интенсивном озеленением – это своеобразные сады на крыше. Они доступны для эксплуатации людьми, красивы и многофункциональны. Кровельный пирог, необходимый для их создания, отличается большей толщиной и весом, чем при использовании экстенсивного озеленения. Такие крыши нуждаются в систематическом техническом обслуживании, а степень его сложности зависит от выбранных растений и созданного ландшафтного дизайна. В зависимости от того, насколько глубоким будет слой грунта, можно высадить газоны, многолетние растения, кустарники и даже деревья. Кроме того, ландшафт можно разнообразить беседками, скамейками, искусственными водоемами, патио, пешеходными и автомобильными дорогами. Система «Душистые травы» Система «Сад на крыше» Система Летний луг Ландшафт над паркингом Фермы на городских крышах Экокрыша — natureline

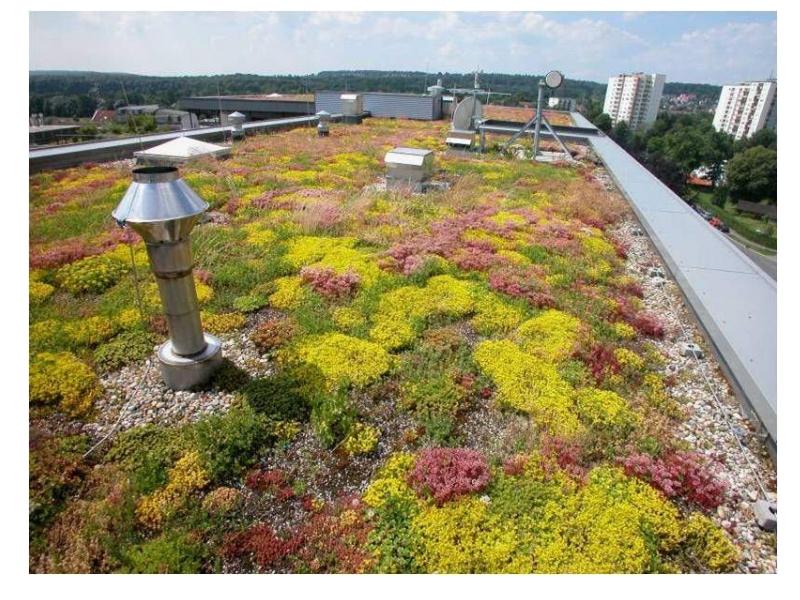

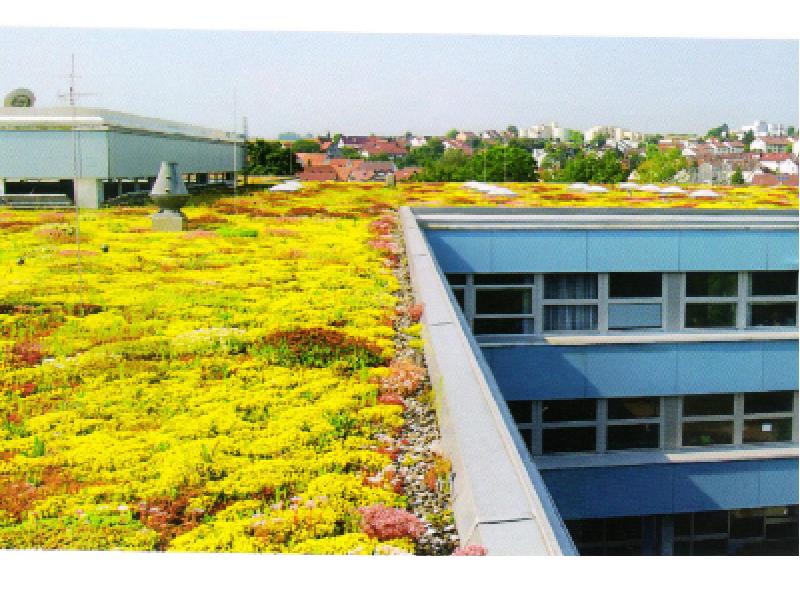

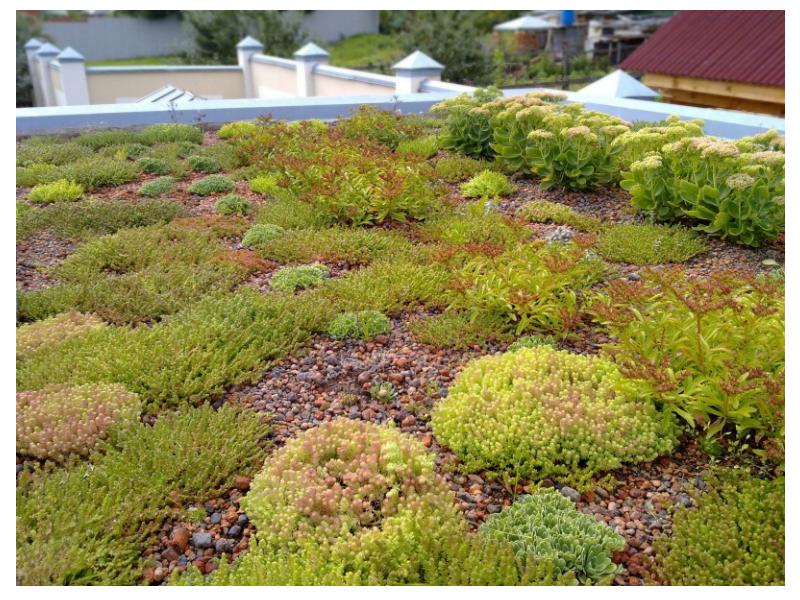

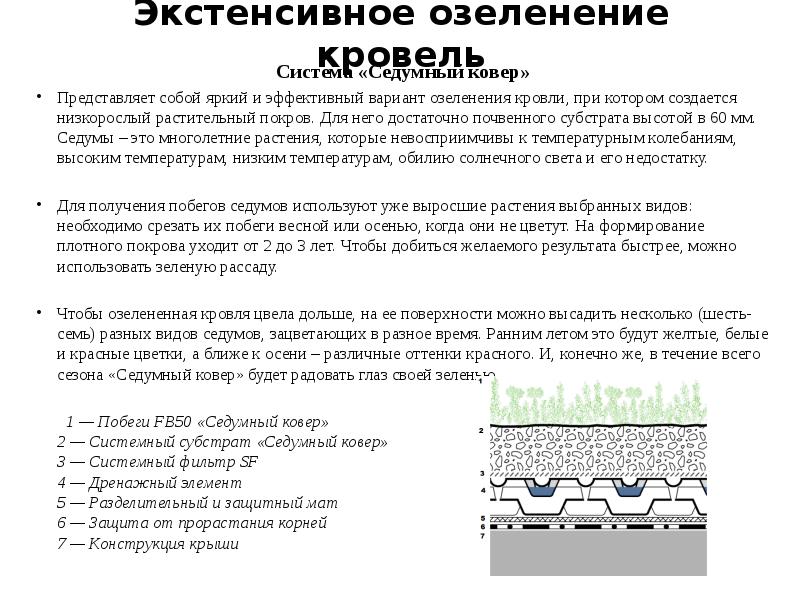

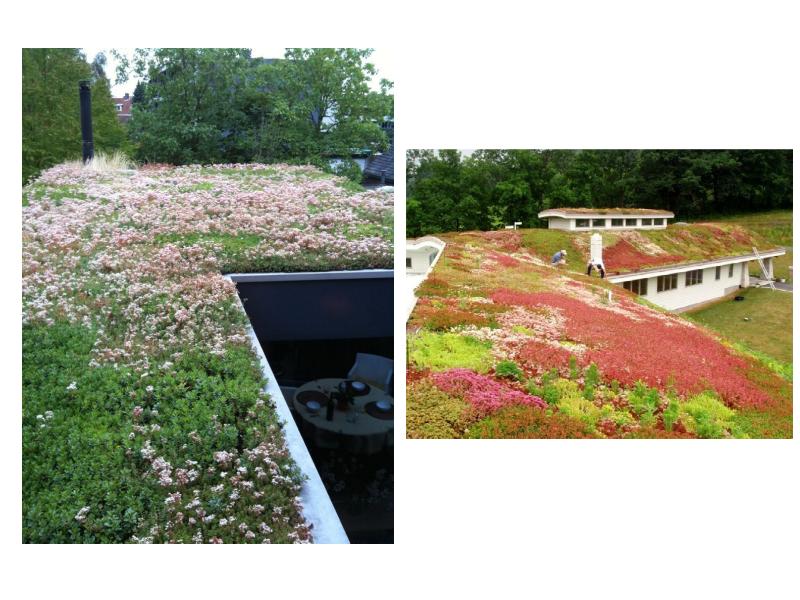

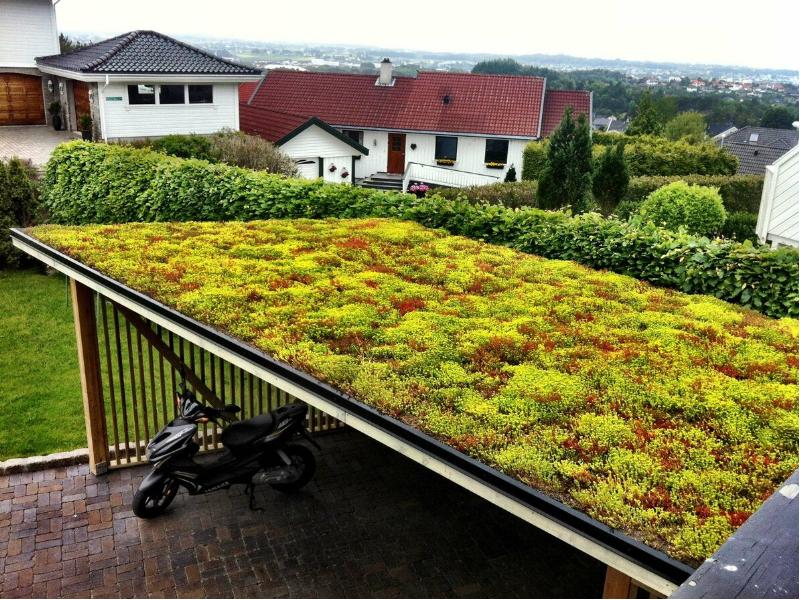

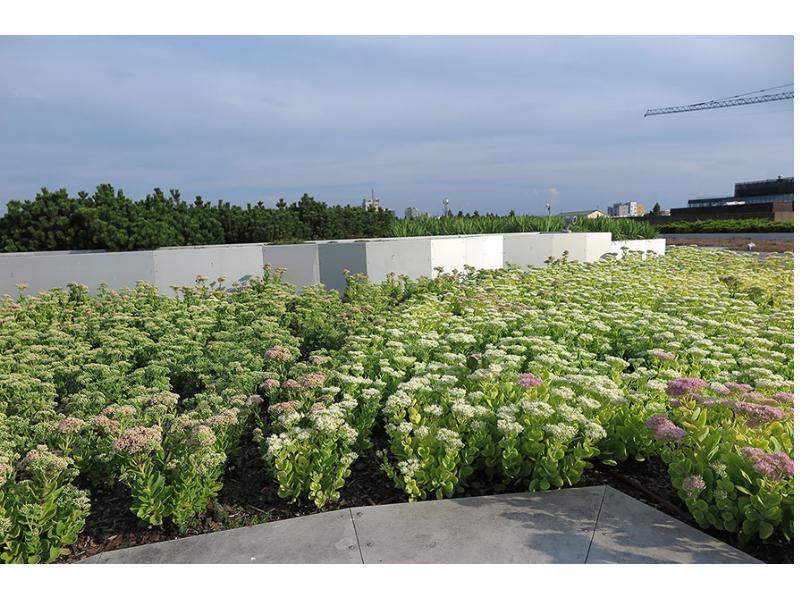

Экстенсивное озеленение кровель Система «Седумный ковер» Представляет собой яркий и эффективный вариант озеленения кровли, при котором создается низкорослый растительный покров. Для него достаточно почвенного субстрата высотой в 60 мм. Седумы – это многолетние растения, которые невосприимчивы к температурным колебаниям, высоким температурам, низким температурам, обилию солнечного света и его недостатку. Для получения побегов седумов используют уже выросшие растения выбранных видов: необходимо срезать их побеги весной или осенью, когда они не цветут. На формирование плотного покрова уходит от 2 до 3 лет. Чтобы добиться желаемого результата быстрее, можно использовать зеленую рассаду. Чтобы озелененная кровля цвела дольше, на ее поверхности можно высадить несколько (шесть-семь) разных видов седумов, зацветающих в разное время. Ранним летом это будут желтые, белые и красные цветки, а ближе к осени – различные оттенки красного. И, конечно же, в течение всего сезона «Седумный ковер» будет радовать глаз своей зеленью. 1 — Побеги FB50 «Седумный ковер» 2 — Системный субстрат «Седумный ковер» 3 — Системный фильтр SF 4 — Дренажный элемент 5 — Разделительный и защитный мат  6 — Защита от прорастания корней  7 — Конструкция крыши

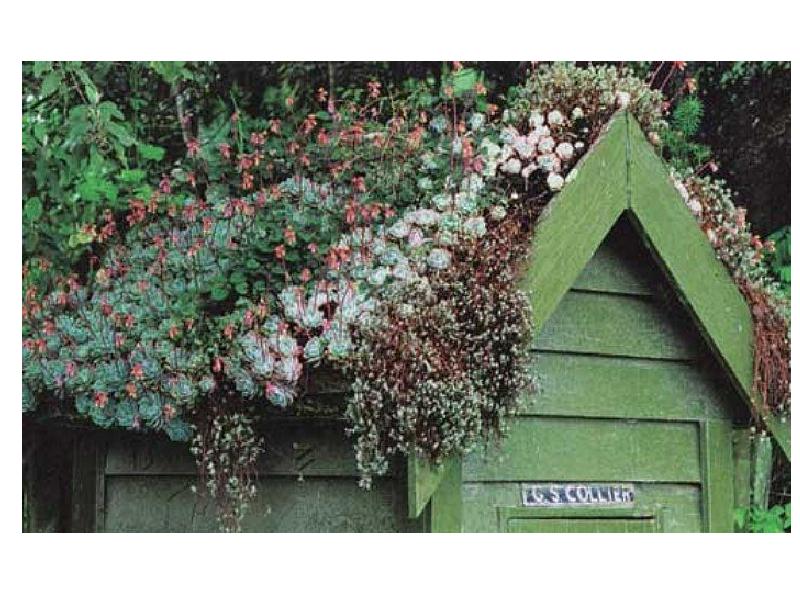

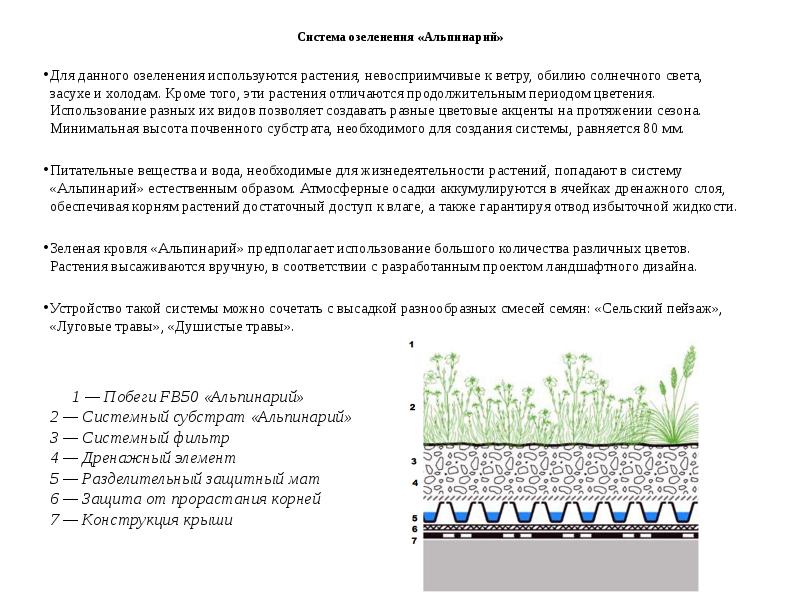

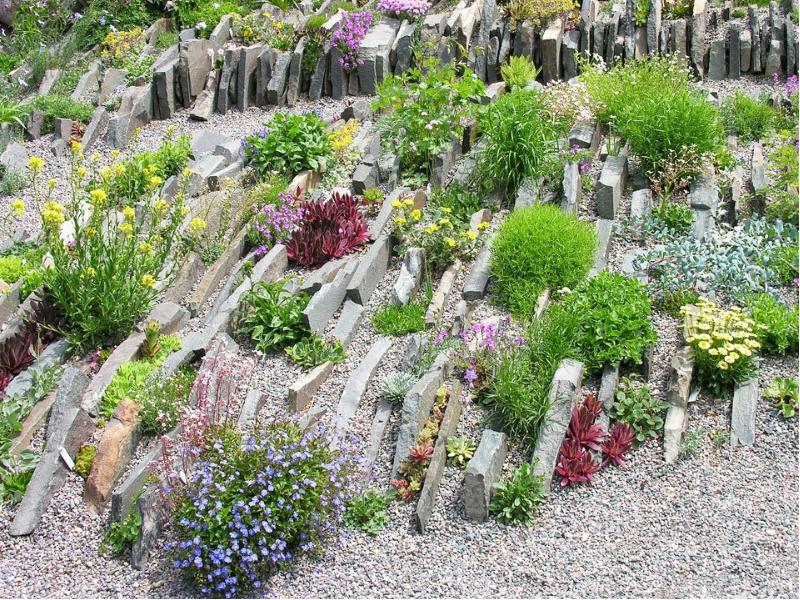

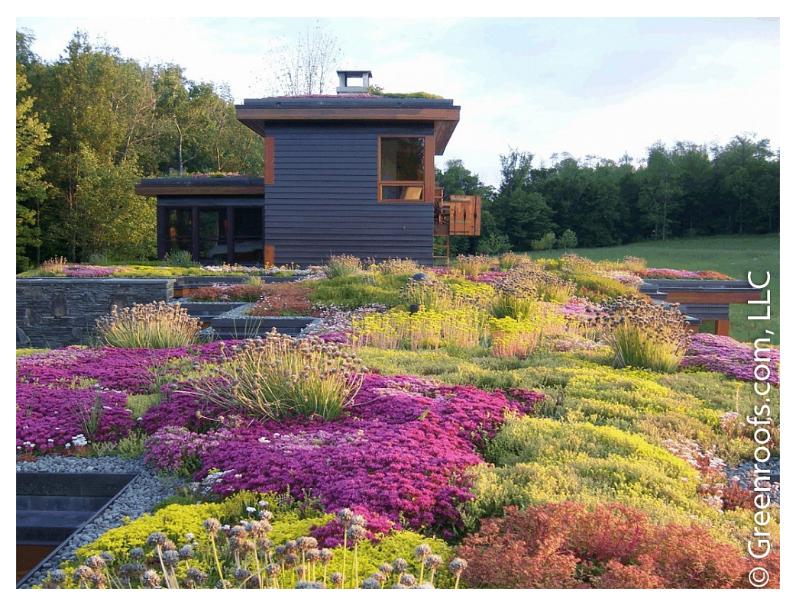

Система озеленения «Альпинарий» Для данного озеленения используются растения, невосприимчивые к ветру, обилию солнечного света, засухе и холодам. Кроме того, эти растения отличаются продолжительным периодом цветения. Использование разных их видов позволяет создавать разные цветовые акценты на протяжении сезона. Минимальная высота почвенного субстрата, необходимого для создания системы, равняется 80 мм. Питательные вещества и вода, необходимые для жизнедеятельности растений, попадают в систему «Альпинарий» естественным образом. Атмосферные осадки аккумулируются в ячейках дренажного слоя, обеспечивая корням растений достаточный доступ к влаге, а также гарантируя отвод избыточной жидкости. Зеленая кровля «Альпинарий» предполагает использование большого количества различных цветов. Растения высаживаются вручную, в соответствии с разработанным проектом ландшафтного дизайна. Устройство такой системы можно сочетать с высадкой разнообразных смесей семян: «Сельский пейзаж», «Луговые травы», «Душистые травы». 1 — Побеги FB50 «Альпинарий» 2 — Системный субстрат «Альпинарий» 3 — Системный фильтр 4 — Дренажный элемент 5 — Разделительный защитный мат  6 — Защита от прорастания корней 7 — Конструкция крыши

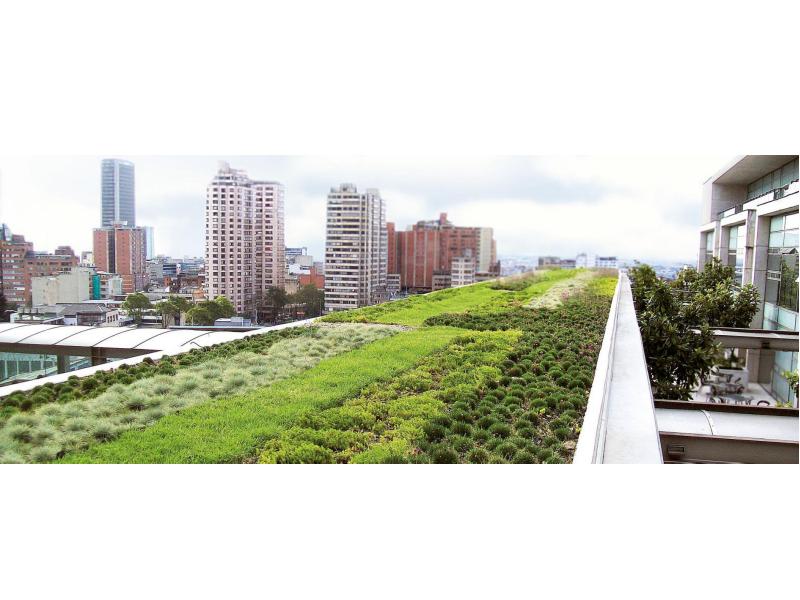

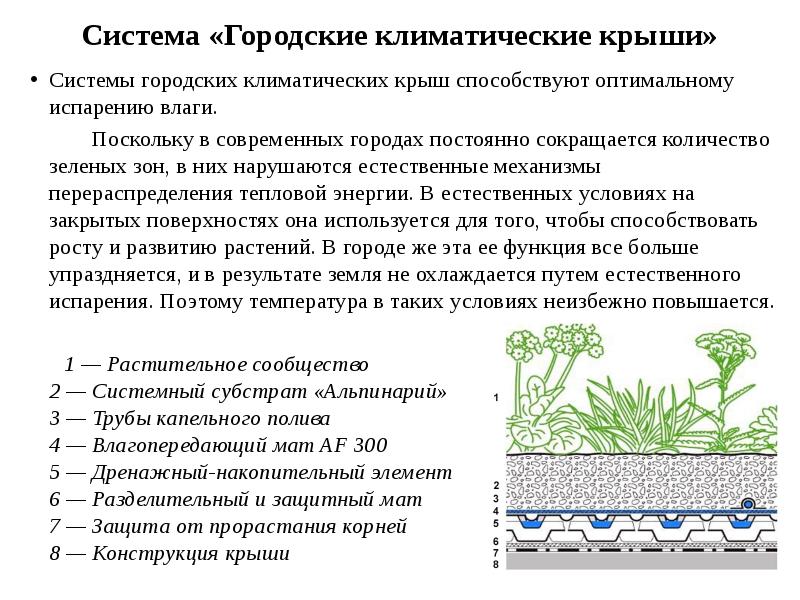

Система «Городские климатические крыши» Системы городских климатических крыш способствуют оптимальному испарению влаги. Поскольку в современных городах постоянно сокращается количество зеленых зон, в них нарушаются естественные механизмы перераспределения тепловой энергии. В естественных условиях на закрытых поверхностях она используется для того, чтобы способствовать росту и развитию растений. В городе же эта ее функция все больше упраздняется, и в результате земля не охлаждается путем естественного испарения. Поэтому температура в таких условиях неизбежно повышается. 1 — Растительное сообщество 2 — Системный субстрат «Альпинарий» 3 — Трубы капельного полива 4 — Влагопередающий мат AF 300 5 — Дренажный-накопительный элемент 6 — Разделительный и защитный мат 7 — Защита от прорастания корней 8 — Конструкция крыши

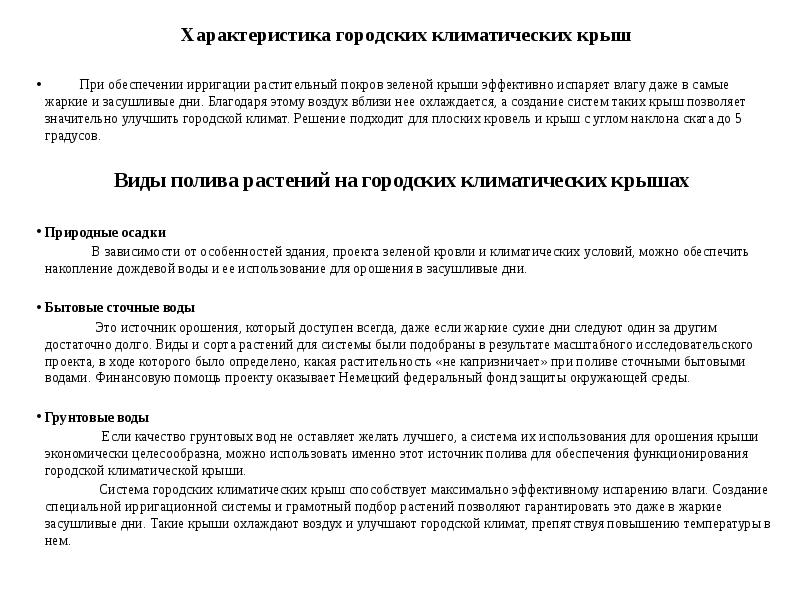

Характеристика городских климатических крыш Характеристика городских климатических крыш При обеспечении ирригации растительный покров зеленой крыши эффективно испаряет влагу даже в самые жаркие и засушливые дни. Благодаря этому воздух вблизи нее охлаждается, а создание систем таких крыш позволяет значительно улучшить городской климат. Решение подходит для плоских кровель и крыш с углом наклона ската до 5 градусов. Виды полива растений на городских климатических крышах Природные осадки В зависимости от особенностей здания, проекта зеленой кровли и климатических условий, можно обеспечить накопление дождевой воды и ее использование для орошения в засушливые дни. Бытовые сточные воды Это источник орошения, который доступен всегда, даже если жаркие сухие дни следуют один за другим достаточно долго. Виды и сорта растений для системы были подобраны в результате масштабного исследовательского проекта, в ходе которого было определено, какая растительность «не капризничает» при поливе сточными бытовыми водами. Финансовую помощь проекту оказывает Немецкий федеральный фонд защиты окружающей среды. Грунтовые воды Если качество грунтовых вод не оставляет желать лучшего, а система их использования для орошения крыши экономически целесообразна, можно использовать именно этот источник полива для обеспечения функционирования городской климатической крыши. Система городских климатических крыш способствует максимально эффективному испарению влаги. Создание специальной ирригационной системы и грамотный подбор растений позволяют гарантировать это даже в жаркие засушливые дни. Такие крыши охлаждают воздух и улучшают городской климат, препятствуя повышению температуры в нем.

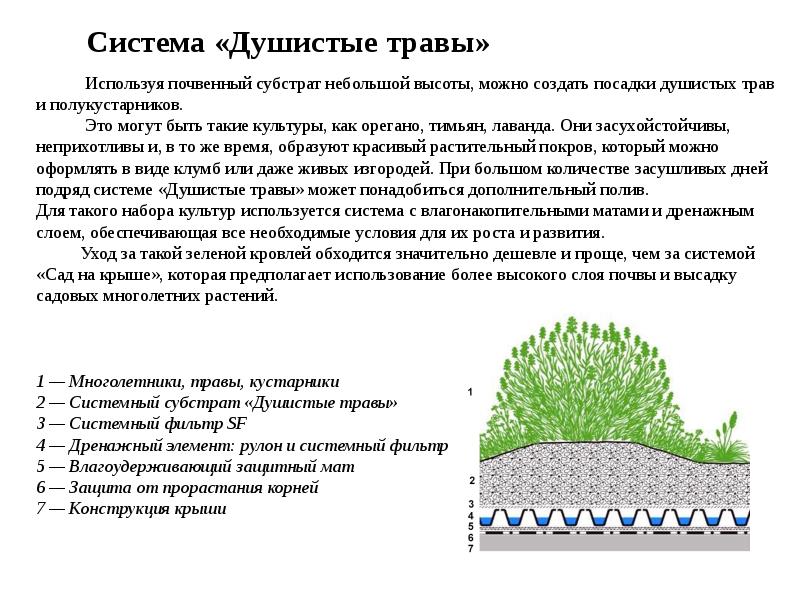

Система «Душистые травы» Система «Душистые травы»

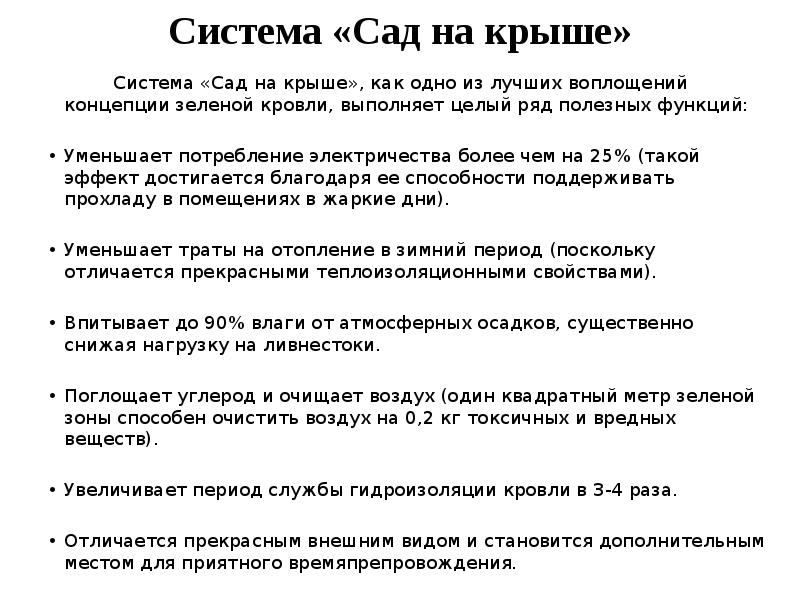

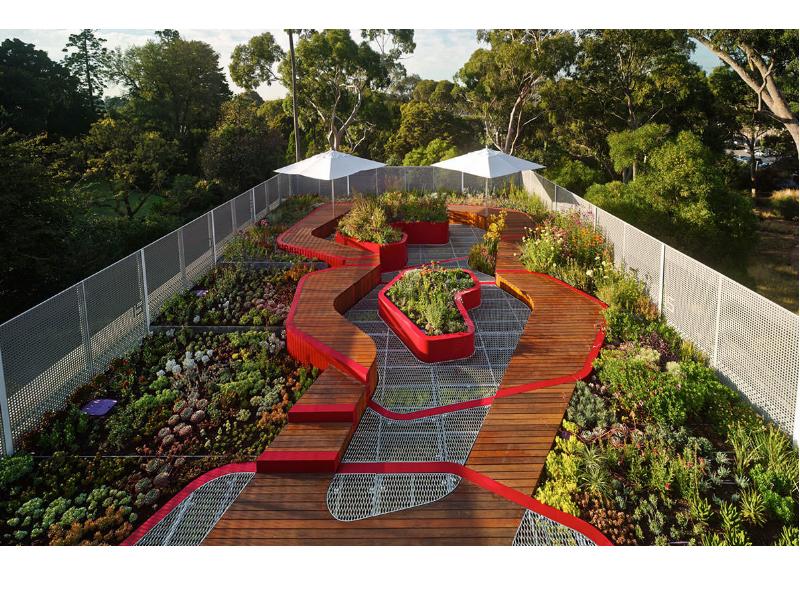

Система «Сад на крыше» Система «Сад на крыше», как одно из лучших воплощений концепции зеленой кровли, выполняет целый ряд полезных функций: Уменьшает потребление электричества более чем на 25% (такой эффект достигается благодаря ее способности поддерживать прохладу в помещениях в жаркие дни). Уменьшает траты на отопление в зимний период (поскольку отличается прекрасными теплоизоляционными свойствами). Впитывает до 90% влаги от атмосферных осадков, существенно снижая нагрузку на ливнестоки. Поглощает углерод и очищает воздух (один квадратный метр зеленой зоны способен очистить воздух на 0,2 кг токсичных и вредных веществ). Увеличивает период службы гидроизоляции кровли в 3-4 раза. Отличается прекрасным внешним видом и становится дополнительным местом для приятного времяпрепровождения.

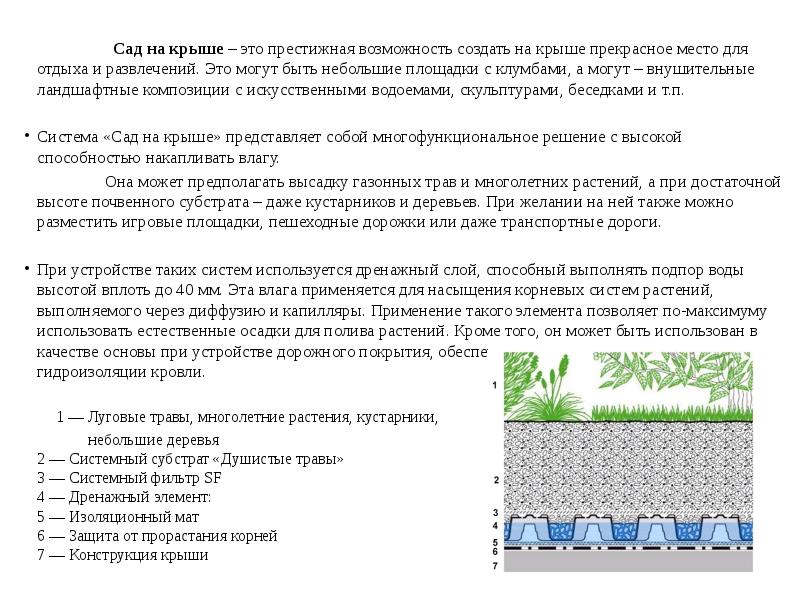

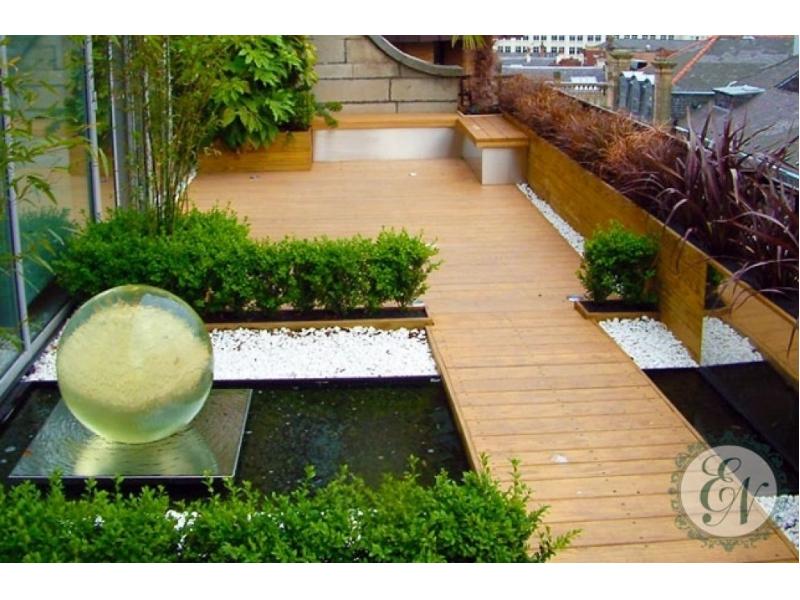

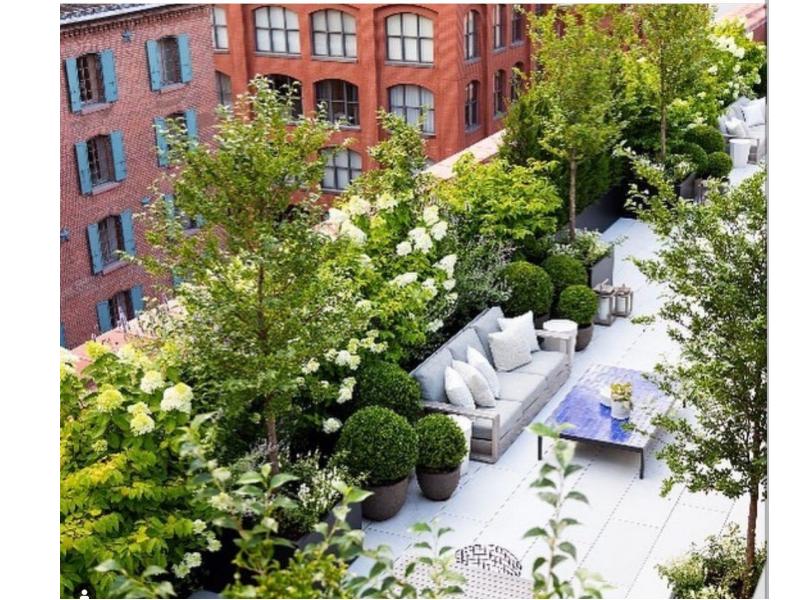

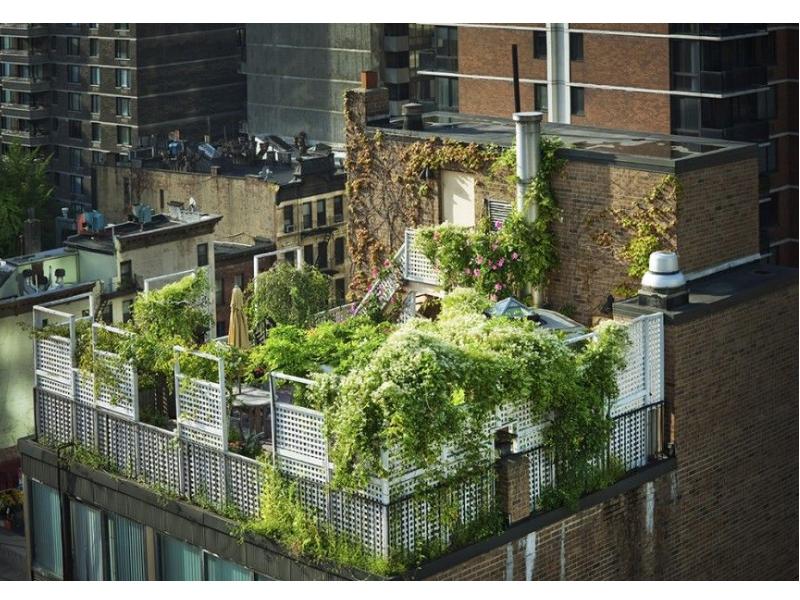

Сад на крыше – это престижная возможность создать на крыше прекрасное место для отдыха и развлечений. Это могут быть небольшие площадки с клумбами, а могут – внушительные ландшафтные композиции с искусственными водоемами, скульптурами, беседками и т.п. Система «Сад на крыше» представляет собой многофункциональное решение с высокой способностью накапливать влагу. Она может предполагать высадку газонных трав и многолетних растений, а при достаточной высоте почвенного субстрата – даже кустарников и деревьев. При желании на ней также можно разместить игровые площадки, пешеходные дорожки или даже транспортные дороги. При устройстве таких систем используется дренажный слой, способный выполнять подпор воды высотой вплоть до 40 мм. Эта влага применяется для насыщения корневых систем растений, выполняемого через диффузию и капилляры. Применение такого элемента позволяет по-максимуму использовать естественные осадки для полива растений. Кроме того, он может быть использован в качестве основы при устройстве дорожного покрытия, обеспечивая дополнительную защиту гидроизоляции кровли. 1 — Луговые травы, многолетние растения, кустарники, небольшие деревья 2 — Системный субстрат «Душистые травы» 3 — Системный фильтр SF 4 — Дренажный элемент:  5 — Изоляционный мат 6 — Защита от прорастания корней  7 — Конструкция крыши

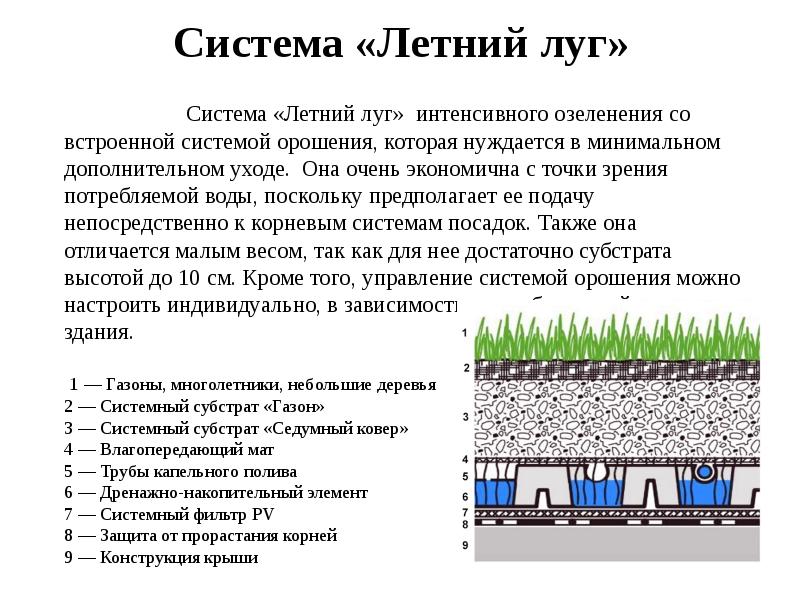

Система «Летний луг» Система «Летний луг» интенсивного озеленения со встроенной системой орошения, которая нуждается в минимальном дополнительном уходе.  Она очень экономична с точки зрения потребляемой воды, поскольку предполагает ее подачу непосредственно к корневым системам посадок. Также она отличается малым весом, так как для нее достаточно субстрата высотой до 10 см. Кроме того, управление системой орошения можно настроить индивидуально, в зависимости от особенностей климата и здания. 1 — Газоны, многолетники, небольшие деревья 2 — Системный субстрат «Газон» 3 — Системный субстрат «Седумный ковер» 4 — Влагопередающий мат 5 — Трубы капельного полива 6 — Дренажно-накопительный элемент 7 — Системный фильтр PV 8 — Защита от прорастания корней  9 — Конструкция крыши

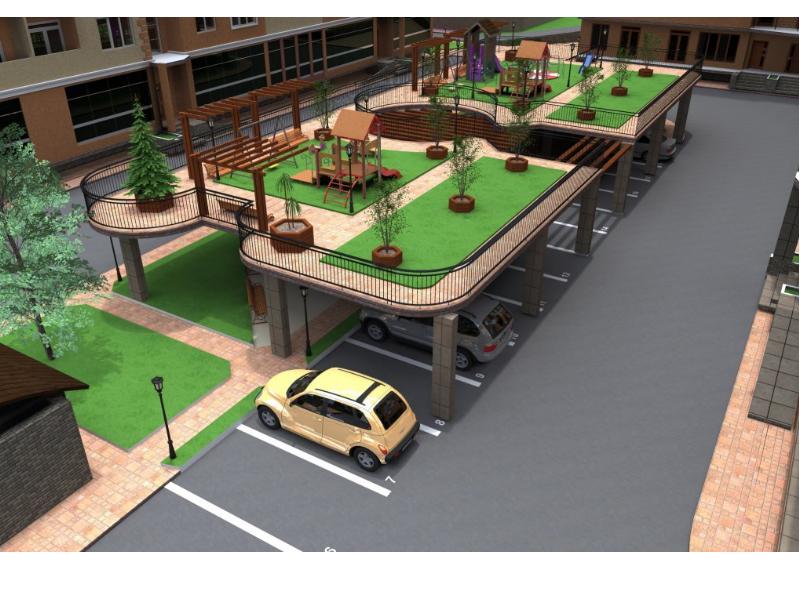

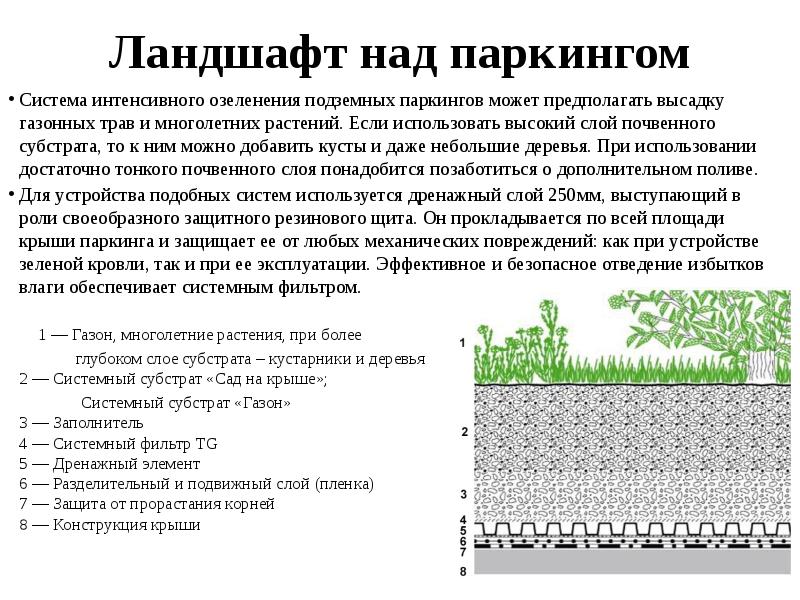

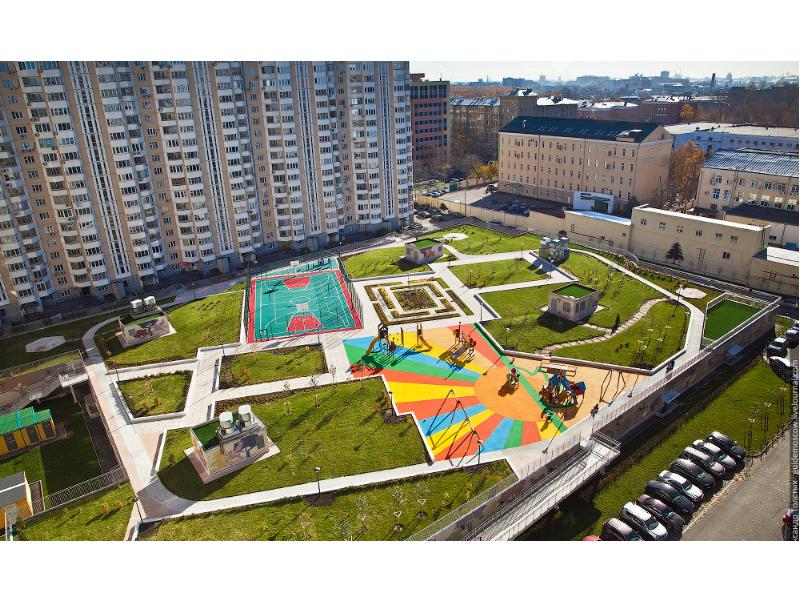

Ландшафт над паркингом Система интенсивного озеленения подземных паркингов может предполагать высадку газонных трав и многолетних растений. Если использовать высокий слой почвенного субстрата, то к ним можно добавить кусты и даже небольшие деревья. При использовании достаточно тонкого почвенного слоя понадобится позаботиться о дополнительном поливе. Для устройства подобных систем используется дренажный слой 250мм, выступающий в роли своеобразного защитного резинового щита. Он прокладывается по всей площади крыши паркинга и защищает ее от любых механических повреждений: как при устройстве зеленой кровли, так и при ее эксплуатации. Эффективное и безопасное отведение избытков влаги обеспечивает системным фильтром. 1 — Газон, многолетние растения, при более глубоком слое субстрата – кустарники и деревья 2 — Системный субстрат «Сад на крыше»; Системный субстрат «Газон» 3 — Заполнитель 4 — Системный фильтр TG 5 — Дренажный элемент 6 — Разделительный и подвижный слой (пленка) 7 — Защита от прорастания корней  8 — Конструкция крыши

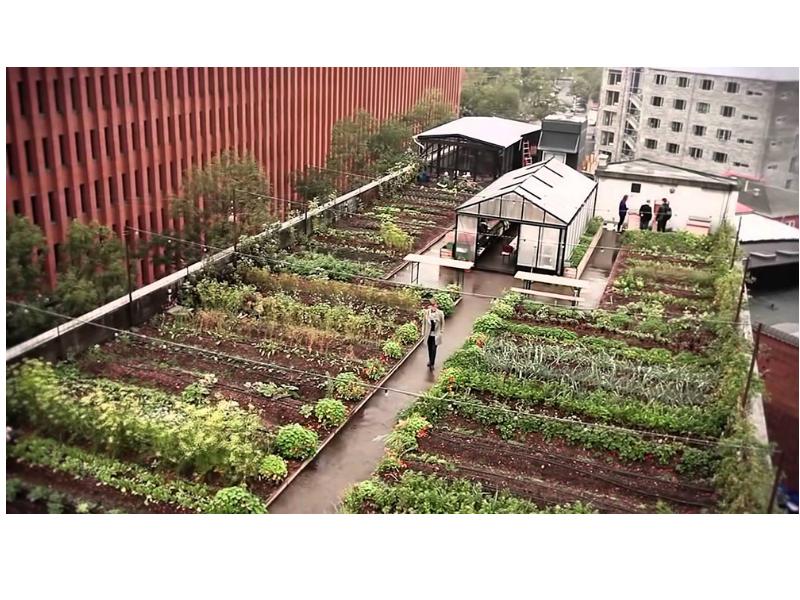

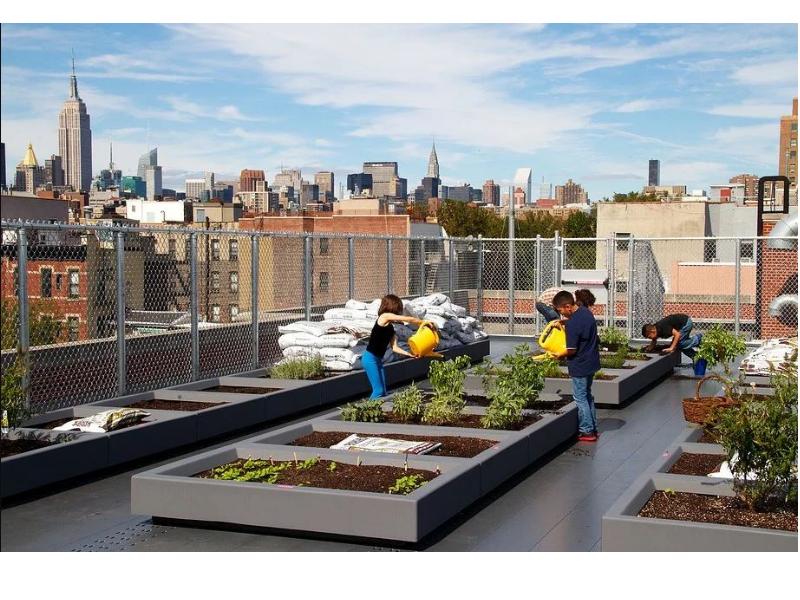

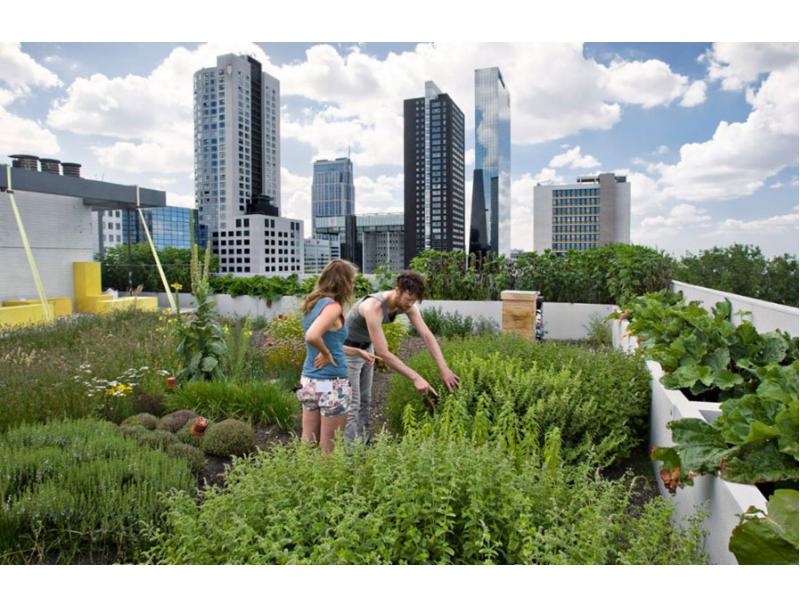

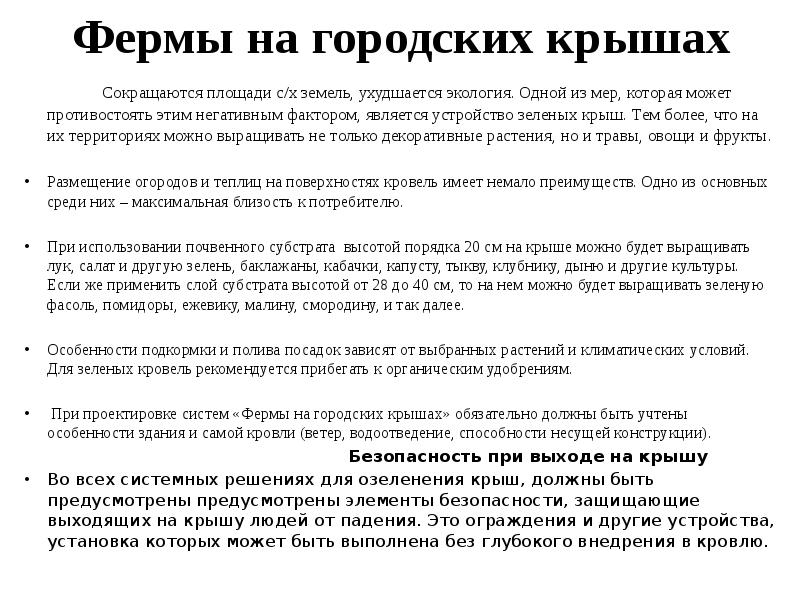

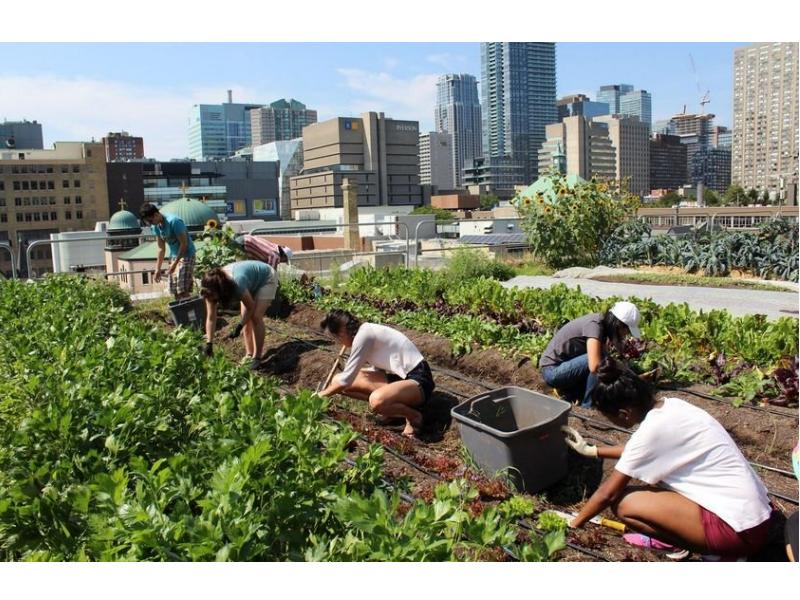

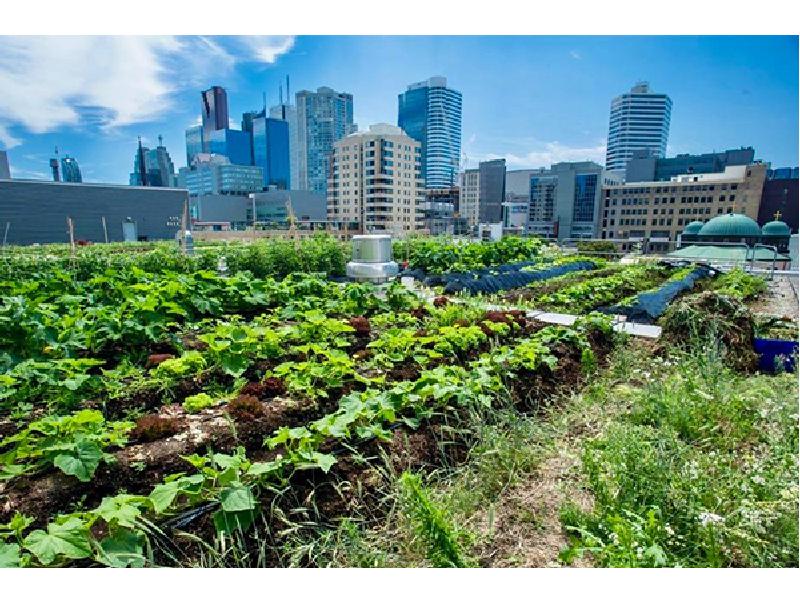

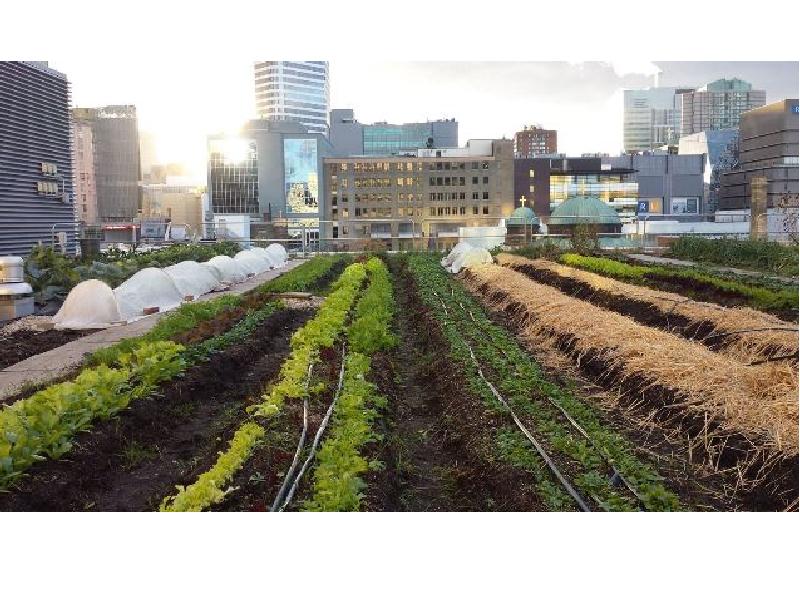

Фермы на городских крышах Сокращаются площади с/х земель, ухудшается экология. Одной из мер, которая может противостоять этим негативным фактором, является устройство зеленых крыш. Тем более, что на их территориях можно выращивать не только декоративные растения, но и травы, овощи и фрукты. Размещение огородов и теплиц на поверхностях кровель имеет немало преимуществ. Одно из основных среди них – максимальная близость к потребителю. При использовании почвенного субстрата высотой порядка 20 см на крыше можно будет выращивать лук, салат и другую зелень, баклажаны, кабачки, капусту, тыкву, клубнику, дыню и другие культуры. Если же применить слой субстрата высотой от 28 до 40 см, то на нем можно будет выращивать зеленую фасоль, помидоры, ежевику, малину, смородину, и так далее. Особенности подкормки и полива посадок зависят от выбранных растений и климатических условий. Для зеленых кровель рекомендуется прибегать к органическим удобрениям. При проектировке систем «Фермы на городских крышах» обязательно должны быть учтены особенности здания и самой кровли (ветер, водоотведение, способности несущей конструкции). Безопасность при выходе на крышу Во всех системных решениях для озеленения крыш, должны быть предусмотрены предусмотрены элементы безопасности, защищающие выходящих на крышу людей от падения. Это ограждения и другие устройства, установка которых может быть выполнена без глубокого внедрения в кровлю.

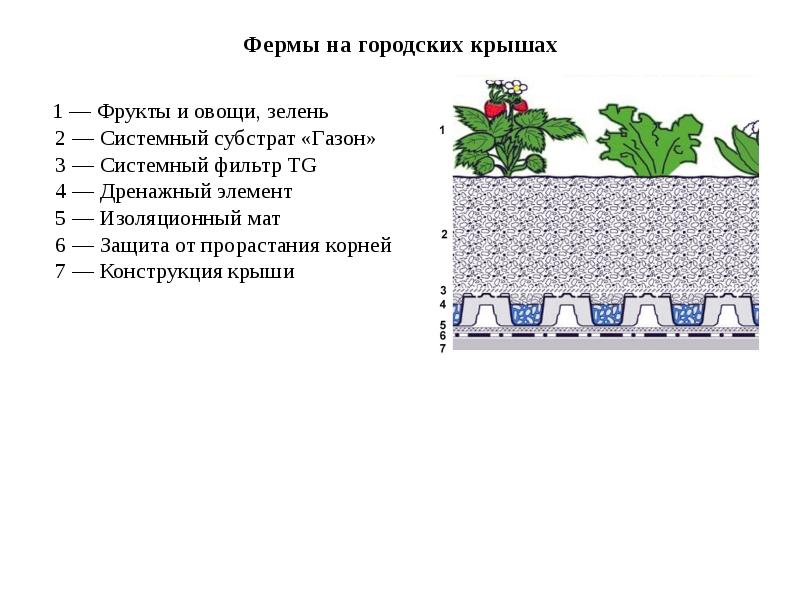

Фермы на городских крышах 1 — Фрукты и овощи, зелень 2 — Системный субстрат «Газон» 3 — Системный фильтр TG 4 — Дренажный элемент 5 — Изоляционный мат 6 — Защита от прорастания корней 7 — Конструкция крыши

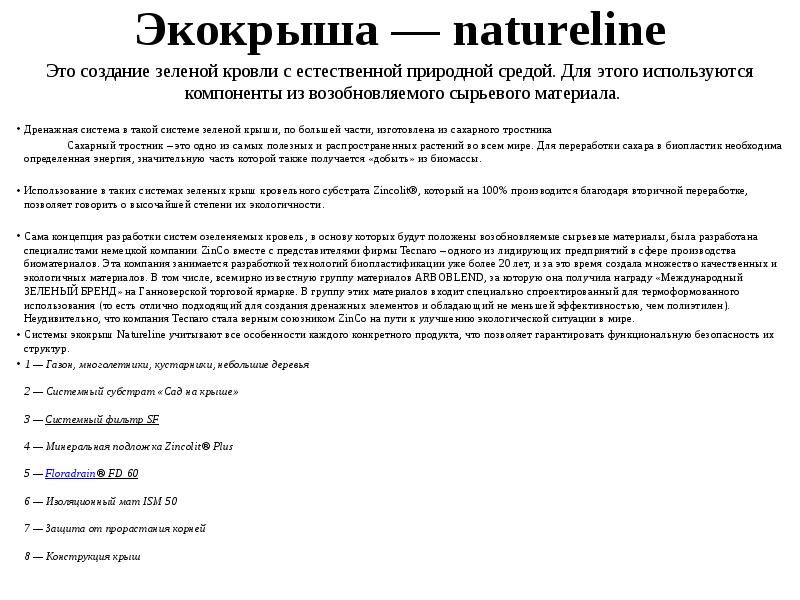

Экокрыша — natureline Это создание зеленой кровли с естественной природной средой. Для этого используются компоненты из возобновляемого сырьевого материала. Дренажная система в такой системе зеленой крыши, по большей части, изготовлена из сахарного тростника Сахарный тростник – это одно из самых полезных и распространенных растений во всем мире. Для переработки сахара в биопластик необходима определенная энергия, значительную часть которой также получается «добыть» из биомассы. Использование в таких системах зеленых крыш кровельного субстрата Zincolit®, который на 100% производится благодаря вторичной переработке, позволяет говорить о высочайшей степени их экологичности. Сама концепция разработки систем озеленяемых кровель, в основу которых будут положены возобновляемые сырьевые материалы, была разработана специалистами немецкой компании ZinCo вместе с представителями фирмы Tecnaro – одного из лидирующих предприятий в сфере производства биоматериалов. Эта компания занимается разработкой технологий биопластификации уже более 20 лет, и за это время создала множество качественных и экологичных материалов. В том числе, всемирно известную группу материалов ARBOBLEND, за которую она получила награду «Международный ЗЕЛЕНЫЙ БРЕНД» на Ганноверской торговой ярмарке. В группу этих материалов входит специально спроектированный для термоформованного использования (то есть отлично подходящий для создания дренажных элементов и обладающий не меньшей эффективностью, чем полиэтилен). Неудивительно, что компания Tecnaro стала верным союзником ZinCo на пути к улучшению экологической ситуации в мире. Системы экокрыш Natureline учитывают все особенности каждого конкретного продукта, что позволяет гарантировать функциональную безопасность их структур. 1 — Газон, многолетники, кустарники, небольшие деревья 2 — Системный субстрат «Сад на крыше» 3 — Системный фильтр SF 4 — Минеральная подложка Zincolit® Plus 5 — Floradrain® FD 60 6 — Изоляционный мат ISM 50 7 — Защита от прорастания корней 8 — Конструкция крыш

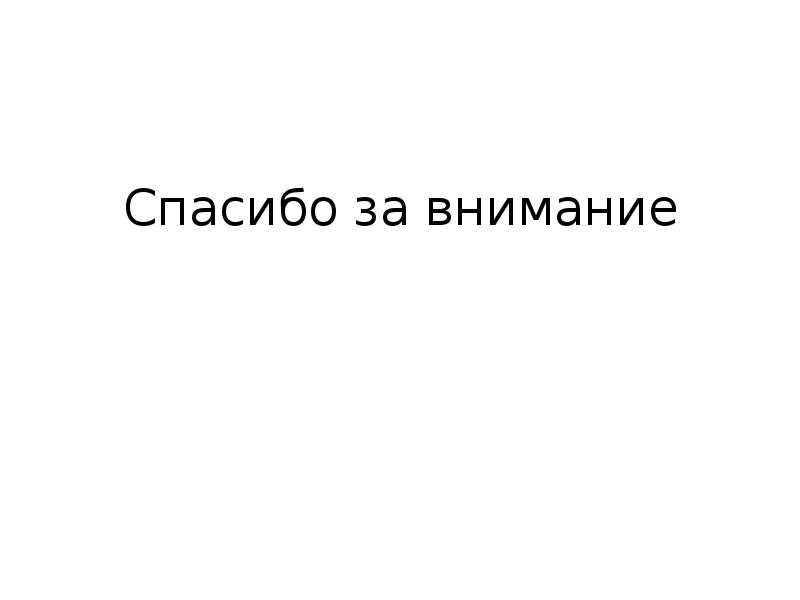

Спасибо за внимание
