Лекция БУ и оборудование для бурения на суше презентация

Классификация буровых установок Все скважины бурят в разнообразных геологических и климатических условиях глубиной от нескольких сот до нескольких тысяч метров, что учтено ГОСТ 16293-82 «Установки буровые комплектные для эксплуатационного и глубокого разведочного бурения». БУ представляет собой комплекс машин, механизмов, металлоконструкций, систем контроля и управления, установленных на поверхности и предназначенных для выполнения основных и вспомогательных операций в процессе бурения скважины. При механическом бурении БУ выполняет три основные функции: • грузовую, • приводную, • циркуляционную. Она включает несколько основных узлов (блоков): вышечно-лебедочный блок, выполняющий функции грузоподъемного механизма и обеспечивающий вращение бурильной колонны; силовой блок, включающий электродвигатели или двигатели внутреннего сгорания; насосный блок для создания замкнутой циркуляции бурового раствора; систему очистки и приготовления бурового раствора.

Классификация буровых установок БУ включает также: органы управления отдельными агрегатами, системой контроля за ходом процесса бурения средств механизации вспомогательных работ, бытовые помещения для отдыха буровой бригады, емкости для хранения воды, бурового раствора, горюче-смазочных материалов и противопожарное оборудование. БУ для разведочного и эксплуатационного бурения нефтяных и газовых скважин подразделяются на 12 классов Главным параметром БУ является условная глубина бурения, которую определяют по максимальной грузоподъемности для случаев, учитывающих некоторые особенности геологического разреза и конструкции скважины.

Классификация буровых установок По конструктивному исполнению БУ классифицируют на: мобильные; стационарные; морские; для бурения с использованием гибких труб (колтюбинговые). По назначению все БУ для бурения на нефть и газ разделены на два параметрических ряда: 1-й ряд – БУ для картировочного, структурно-поискового и геологоразведочного бурения на нефть и газ; 2-й ряд – БУ для эксплуатационного и глубокого разведочного бурения.

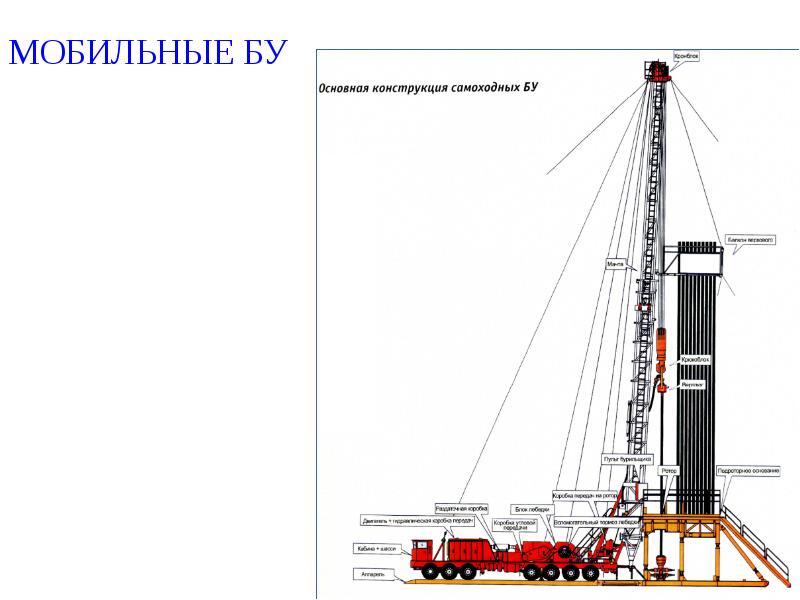

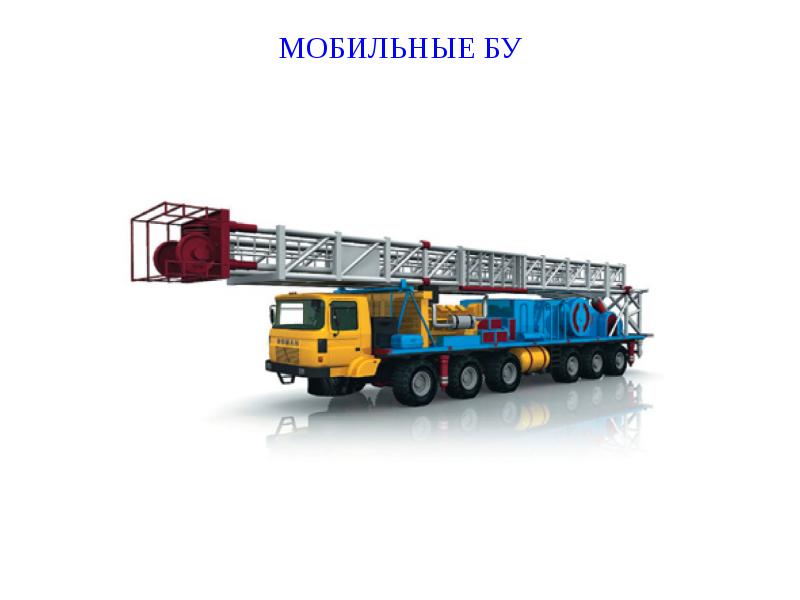

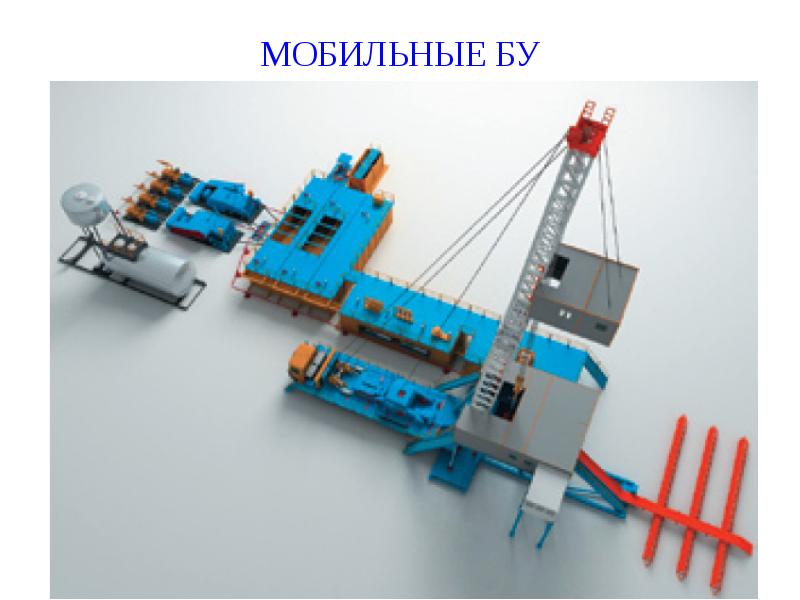

МОБИЛЬНЫЕ БУ

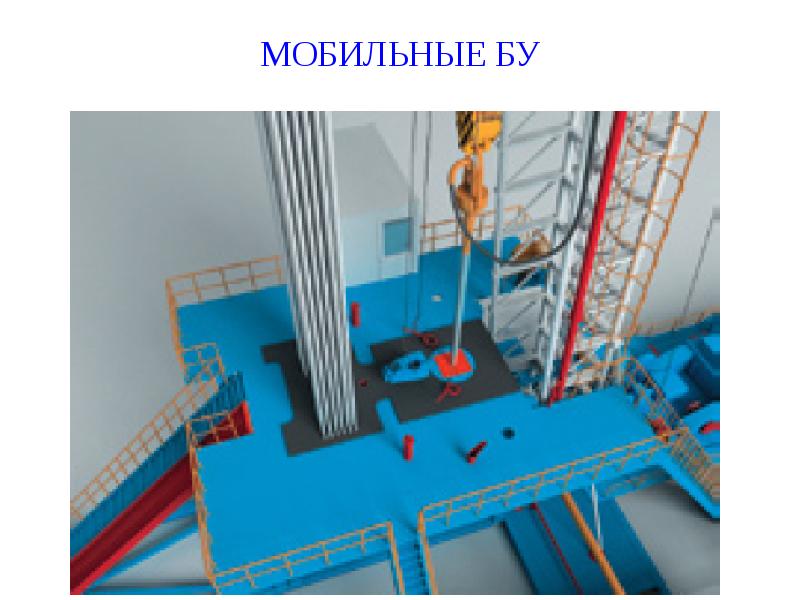

МОБИЛЬНЫЕ БУ

МОБИЛЬНЫЕ БУ

МОБИЛЬНЫЕ БУ

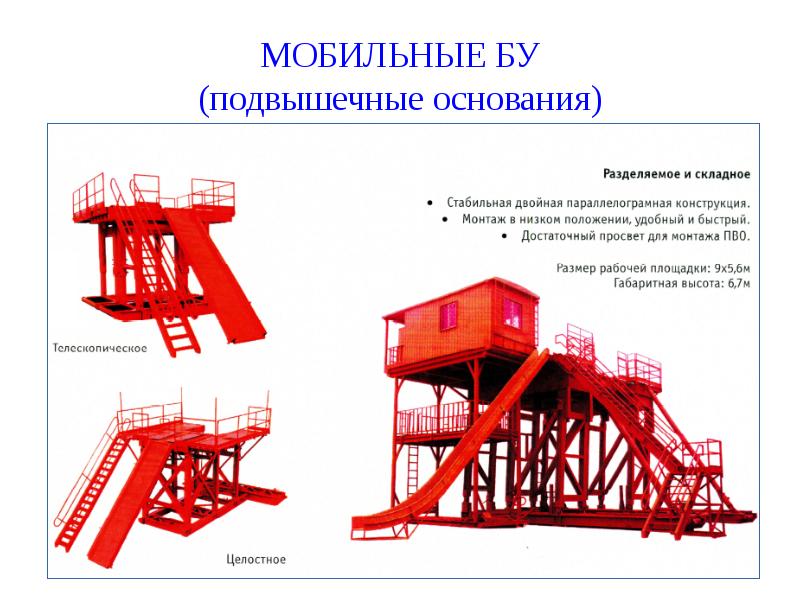

МОБИЛЬНЫЕ БУ (подвышечные основания)

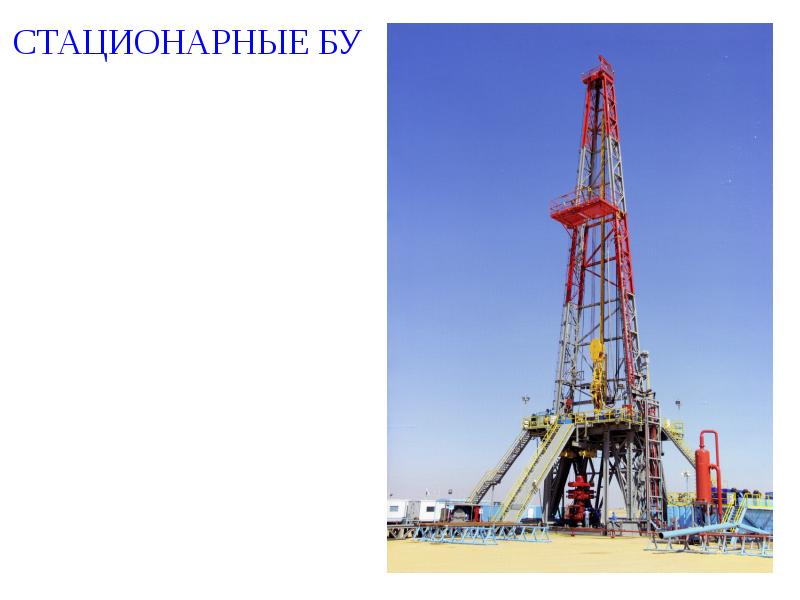

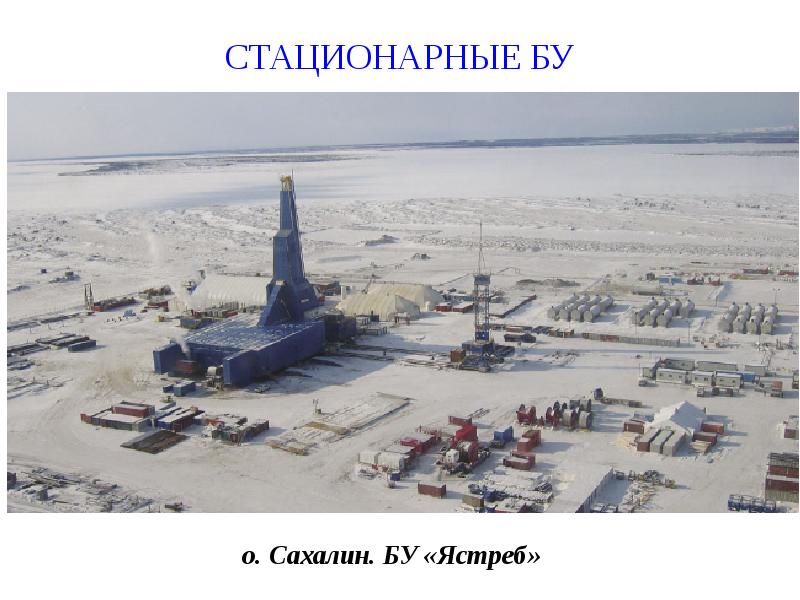

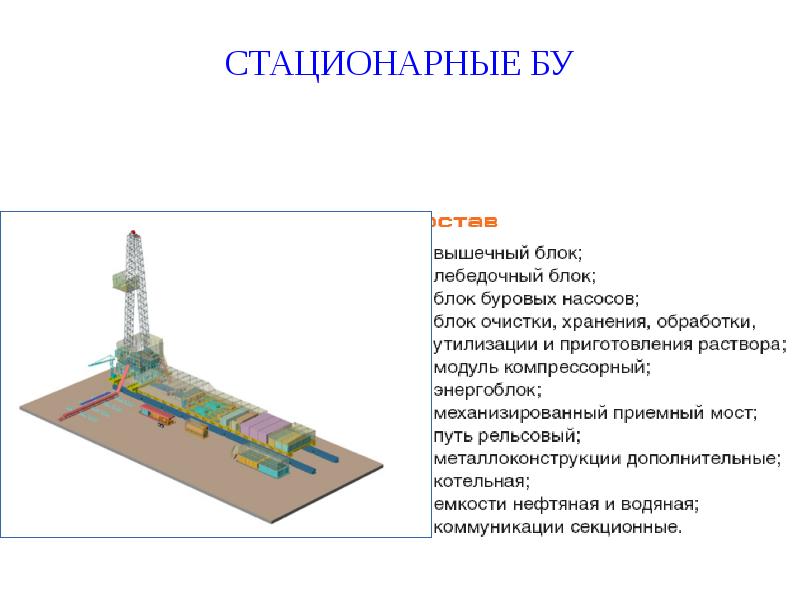

СТАЦИОНАРНЫЕ БУ

СТАЦИОНАРНЫЕ БУ

СТАЦИОНАРНЫЕ БУ

Схема буровой установки для бурения глубоких скважин на суше

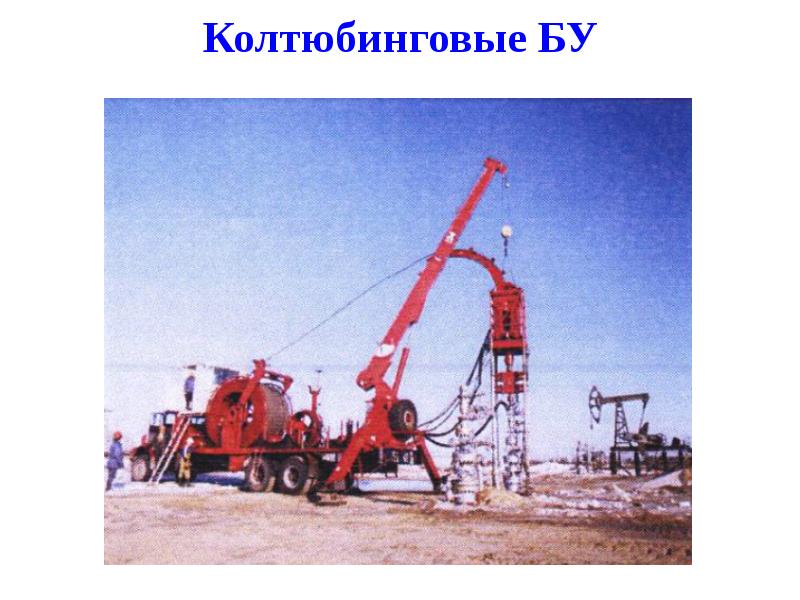

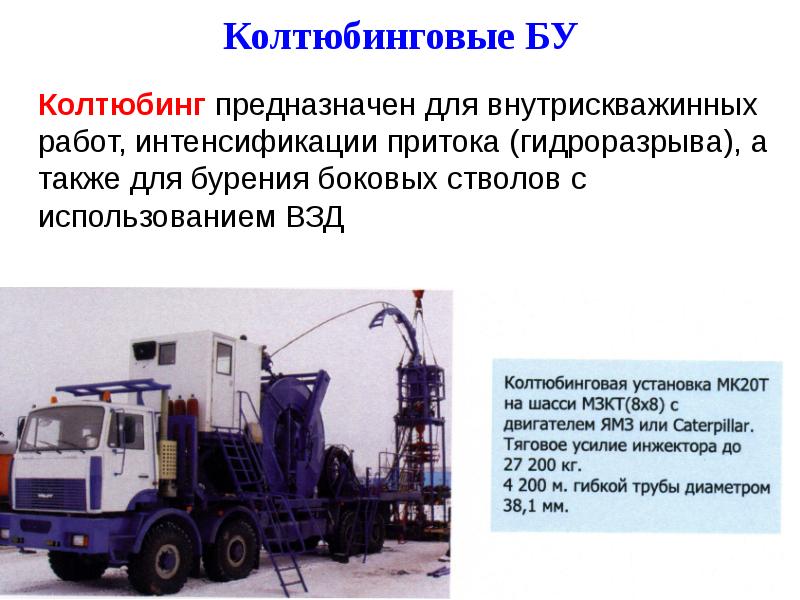

Колтюбинговые БУ Колтюбинг предназначен для внутрискважинных работ, интенсификации притока (гидроразрыва), а также для бурения боковых стволов с использованием ВЗД

Колтюбинговые БУ

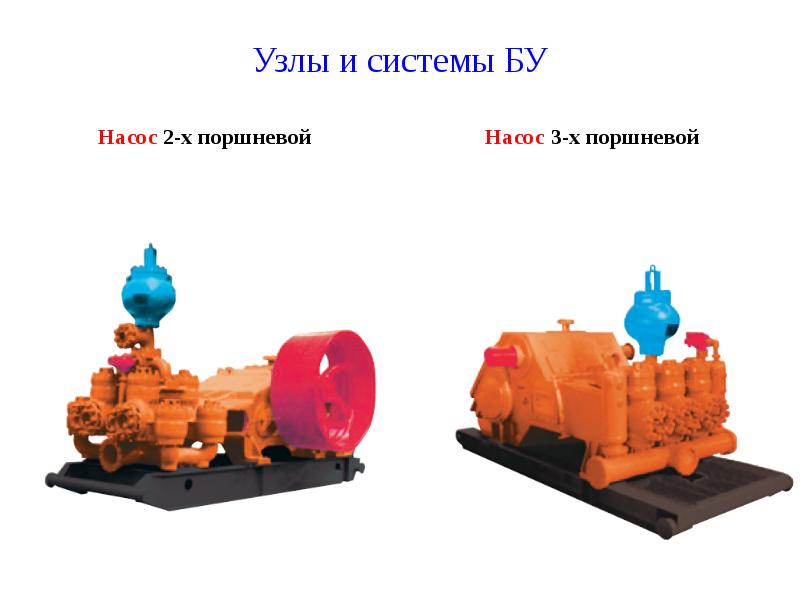

Узлы и системы БУ

Узлы и системы БУ

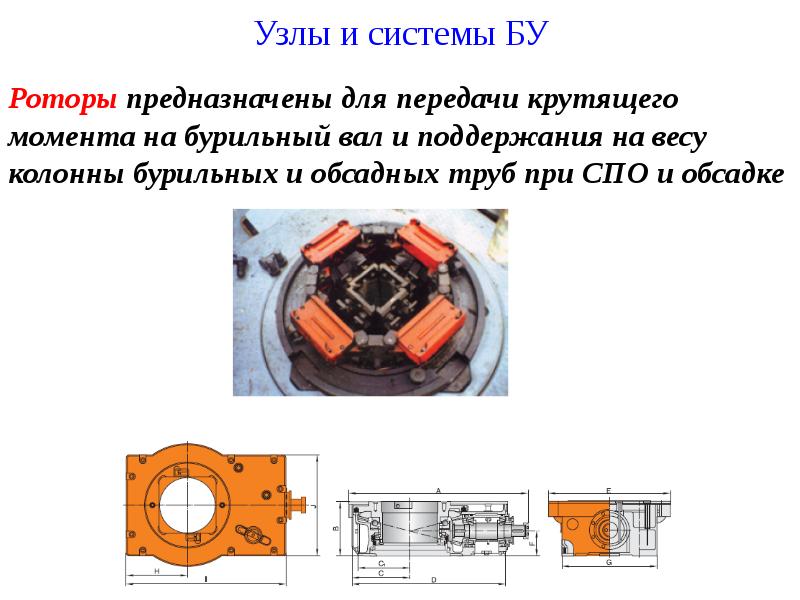

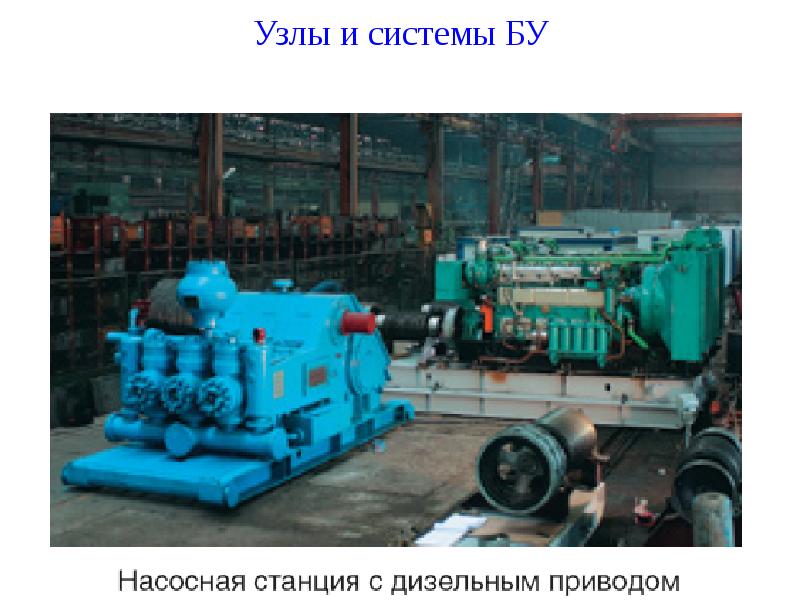

Узлы и системы БУ. Буровой насос триплексного типа с дизельным приводом

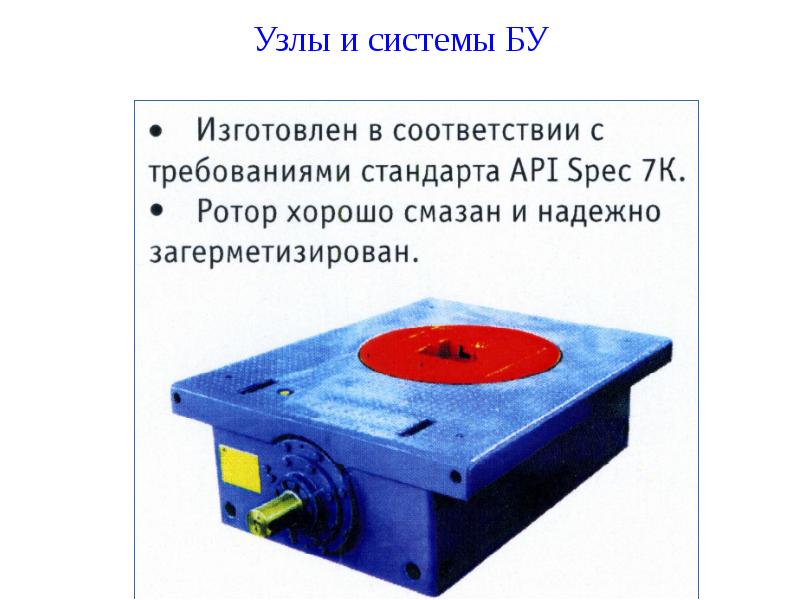

Узлы и системы БУ

Узлы и системы БУ

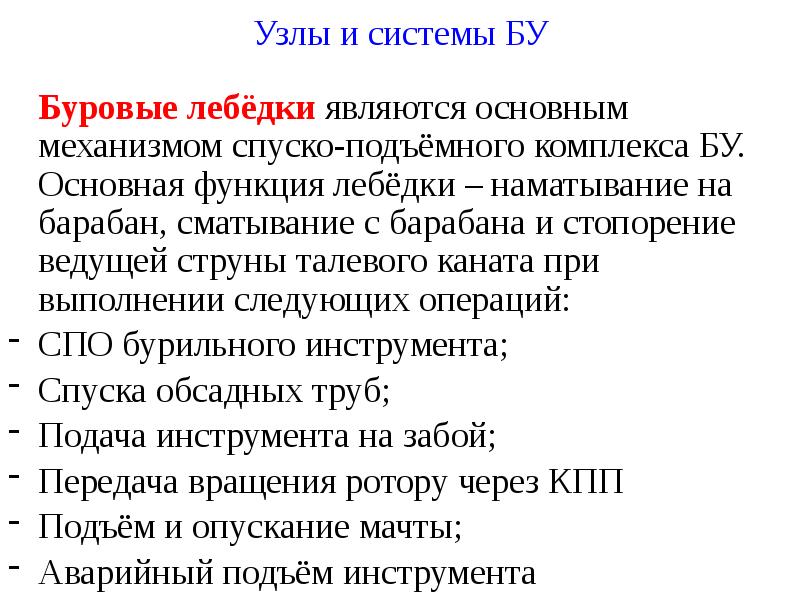

Узлы и системы БУ Буровые лебёдки являются основным механизмом спуско-подъёмного комплекса БУ. Основная функция лебёдки – наматывание на барабан, сматывание с барабана и стопорение ведущей струны талевого каната при выполнении следующих операций: СПО бурильного инструмента; Спуска обсадных труб; Подача инструмента на забой; Передача вращения ротору через КПП Подъём и опускание мачты; Аварийный подъём инструмента

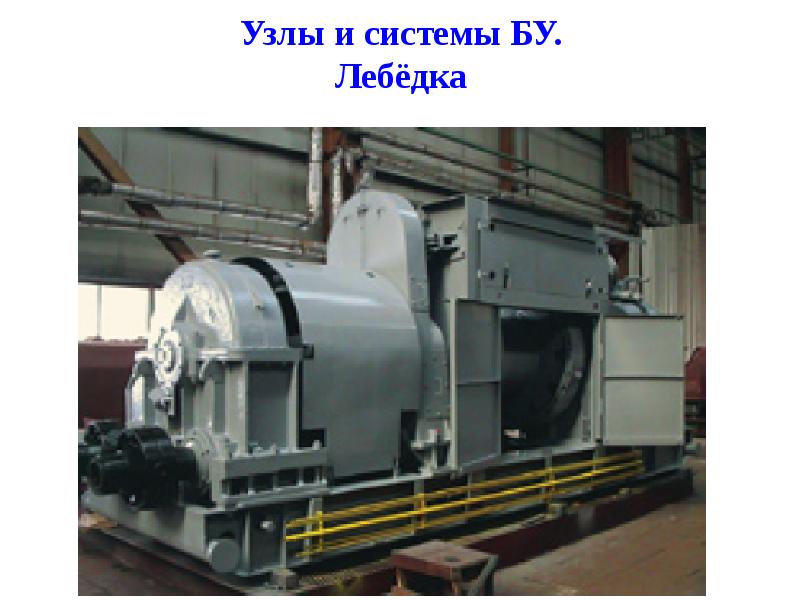

Узлы и системы БУ. Лебёдка

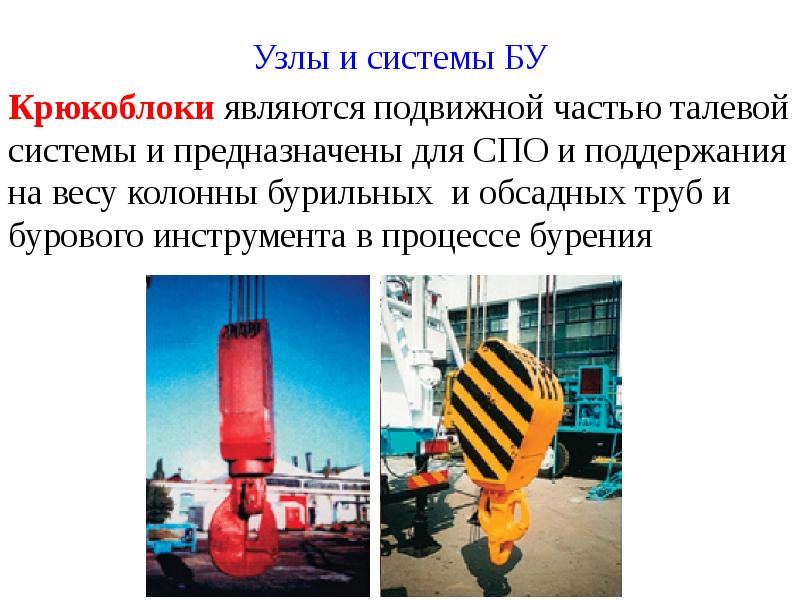

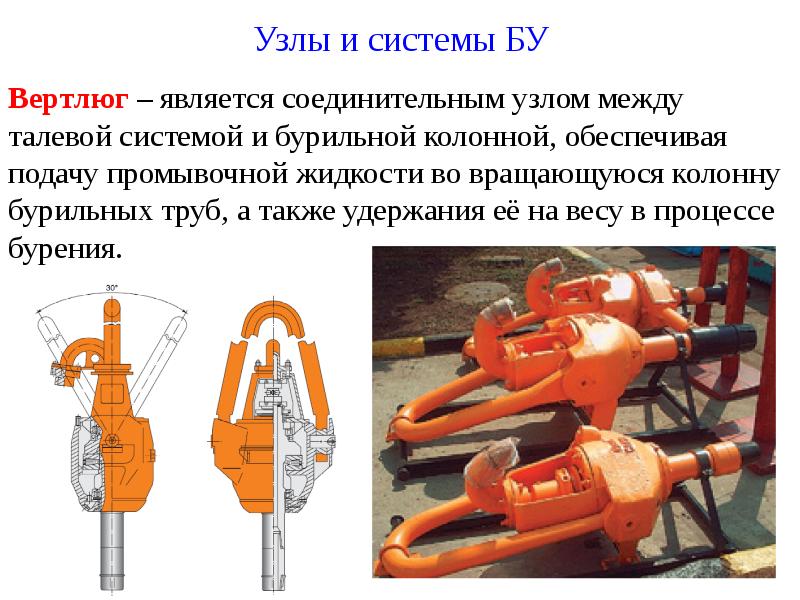

Узлы и системы БУ

Узлы и системы БУ

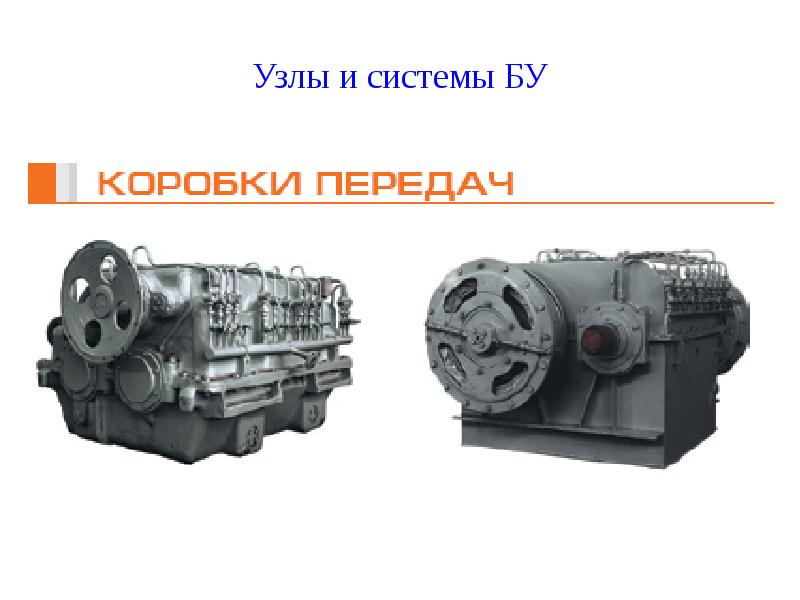

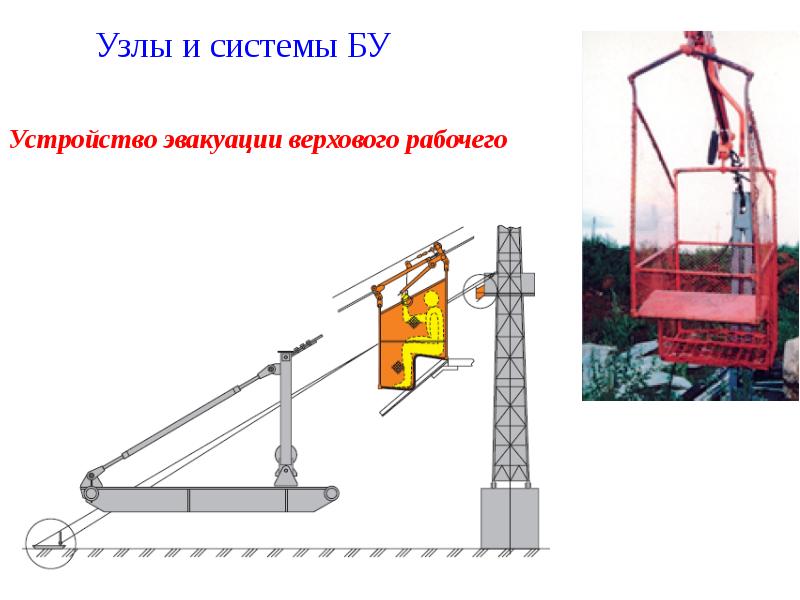

Узлы и системы БУ

Узлы и системы БУ

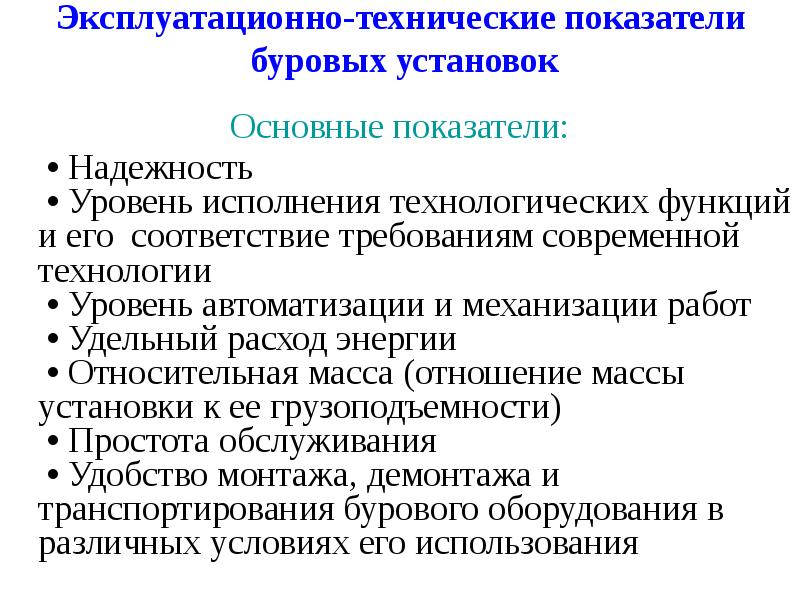

Эксплуатационно-технические показатели буровых установок Основные показатели: • Надежность • Уровень исполнения технологических функций и его соответствие требованиям современной технологии • Уровень автоматизации и механизации работ • Удельный расход энергии • Относительная масса (отношение массы установки к ее грузоподъемности) • Простота обслуживания • Удобство монтажа, демонтажа и транспортирования бурового оборудования в различных условиях его использования

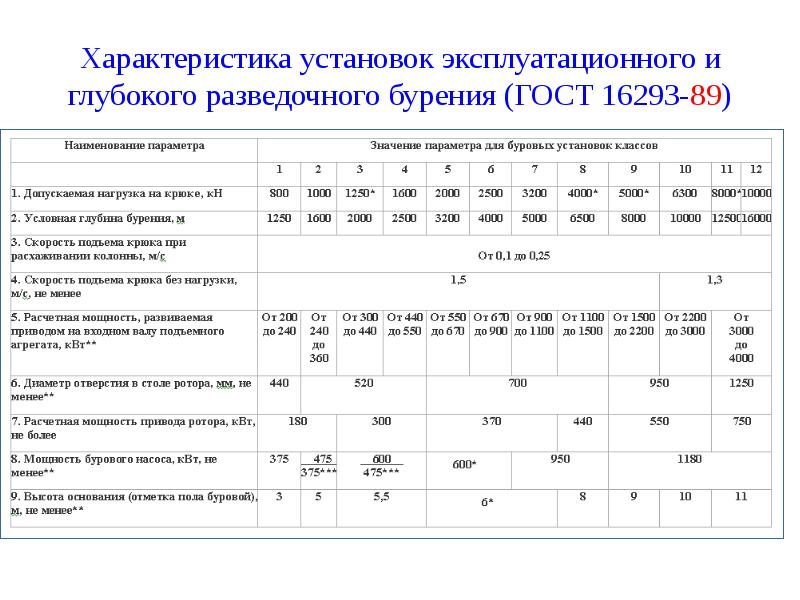

Характеристика установок эксплуатационного и глубокого разведочного бурения (ГОСТ 16293-89)

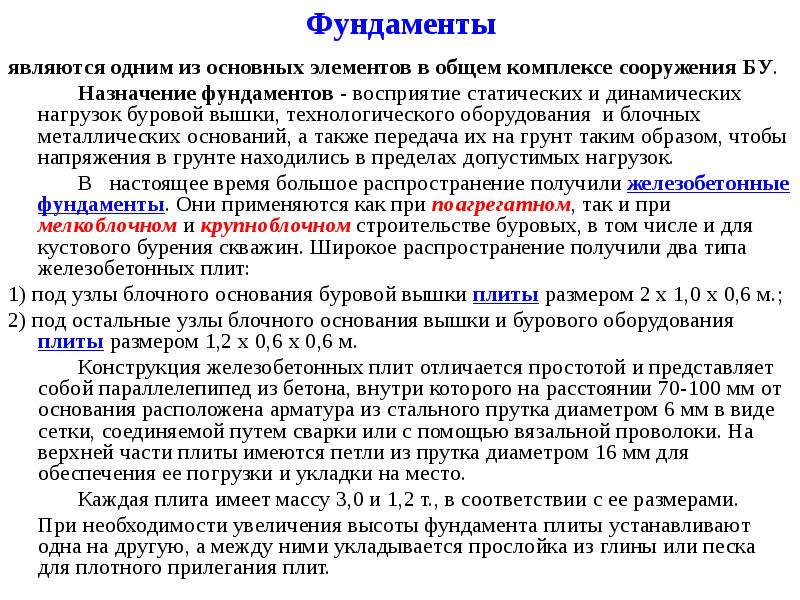

Фундаменты являются одним из основных элементов в общем комплексе сооружения БУ. Назначение фундаментов - восприятие статических и динамических нагрузок буровой вышки, технологического оборудования и блочных металлических оснований, а также передача их на грунт таким образом, чтобы напряжения в грунте находились в пределах допустимых нагрузок. В настоящее время большое распространение получили железобетонные фундаменты. Они применяются как при поагрегатном, так и при мелкоблочном и крупноблочном строительстве буровых, в том числе и для кустового бурения скважин. Широкое распространение получили два типа железобетонных плит: 1) под узлы блочного основания буровой вышки плиты размером 2 х 1,0 х 0,6 м.; 2) под остальные узлы блочного основания вышки и бурового оборудования плиты размером 1,2 х 0,6 х 0,6 м. Конструкция железобетонных плит отличается простотой и представляет собой параллелепипед из бетона, внутри которого на расстоянии 70-100 мм от основания расположена арматура из стального прутка диаметром 6 мм в виде сетки, соединяемой путем сварки или с помощью вязальной проволоки. На верхней части плиты имеются петли из прутка диаметром 16 мм для обеспечения ее погрузки и укладки на место. Каждая плита имеет массу 3,0 и 1,2 т., в соответствии с ее размерами. При необходимости увеличения высоты фундамента плиты устанавливают одна на другую, а между ними укладывается прослойка из глины или песка для плотного прилегания плит.

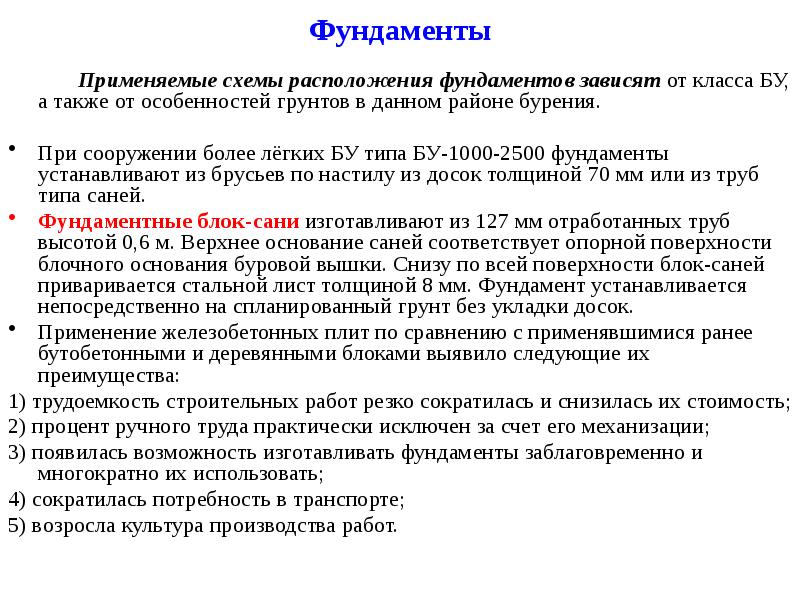

Фундаменты Применяемые схемы расположения фундаментов зависят от класса БУ, а также от особенностей грунтов в данном районе бурения. При сооружении более лёгких БУ типа БУ-1000-2500 фундаменты устанавливают из брусьев по настилу из досок толщиной 70 мм или из труб типа саней. Фундаментные блок-сани изготавливают из 127 мм отработанных труб высотой 0,6 м. Верхнее основание саней соответствует опорной поверхности блочного основания буровой вышки. Снизу по всей поверхности блок-саней приваривается стальной лист толщиной 8 мм. Фундамент устанавливается непосредственно на спланированный грунт без укладки досок. Применение железобетонных плит по сравнению с применявшимися ранее бутобетонными и деревянными блоками выявило следующие их преимущества: 1) трудоемкость строительных работ резко сократилась и снизилась их стоимость; 2) процент ручного труда практически исключен за счет его механизации; 3) появилась возможность изготавливать фундаменты заблаговременно и многократно их использовать; 4) сократилась потребность в транспорте; 5) возросла культура производства работ.

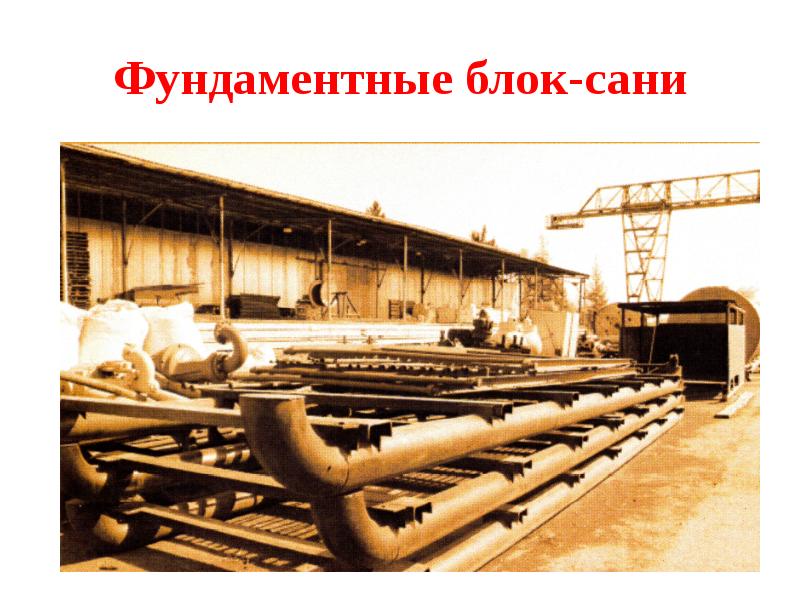

Фундаментные блок-сани

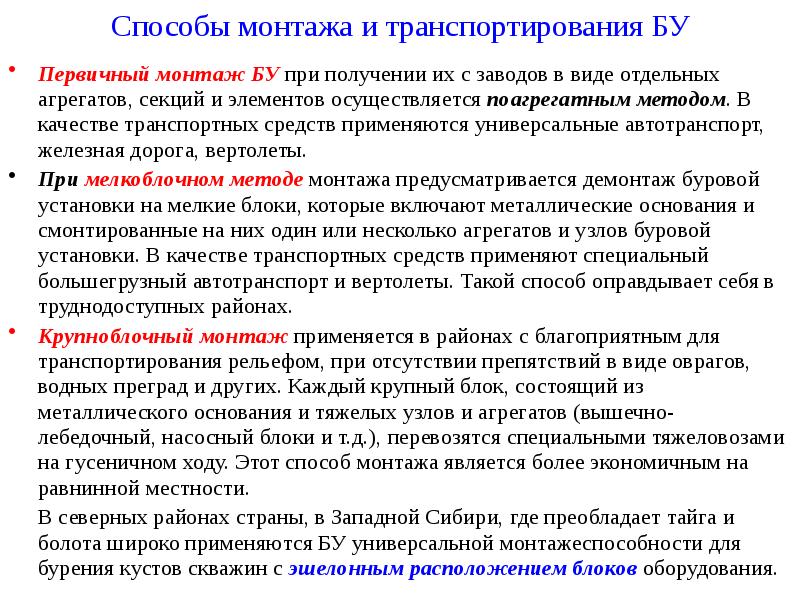

Способы монтажа и транспортирования БУ Первичный монтаж БУ при получении их с заводов в виде отдельных агрегатов, секций и элементов осуществляется поагрегатным методом. В качестве транспортных средств применяются универсальные автотранспорт, железная дорога, вертолеты. При мелкоблочном методе монтажа предусматривается демонтаж буровой установки на мелкие блоки, которые включают металлические основания и смонтированные на них один или несколько агрегатов и узлов буровой установки. В качестве транспортных средств применяют специальный большегрузный автотранспорт и вертолеты. Такой способ оправдывает себя в труднодоступных районах. Крупноблочный монтаж применяется в районах с благоприятным для транспортирования рельефом, при отсутствии препятствий в виде оврагов, водных преград и других. Каждый крупный блок, состоящий из металлического основания и тяжелых узлов и агрегатов (вышечно-лебедочный, насосный блоки и т.д.), перевозятся специальными тяжеловозами на гусеничном ходу. Этот способ монтажа является более экономичным на равнинной местности. В северных районах страны, в Западной Сибири, где преобладает тайга и болота широко применяются БУ универсальной монтажеспособности для бурения кустов скважин с эшелонным расположением блоков оборудования.

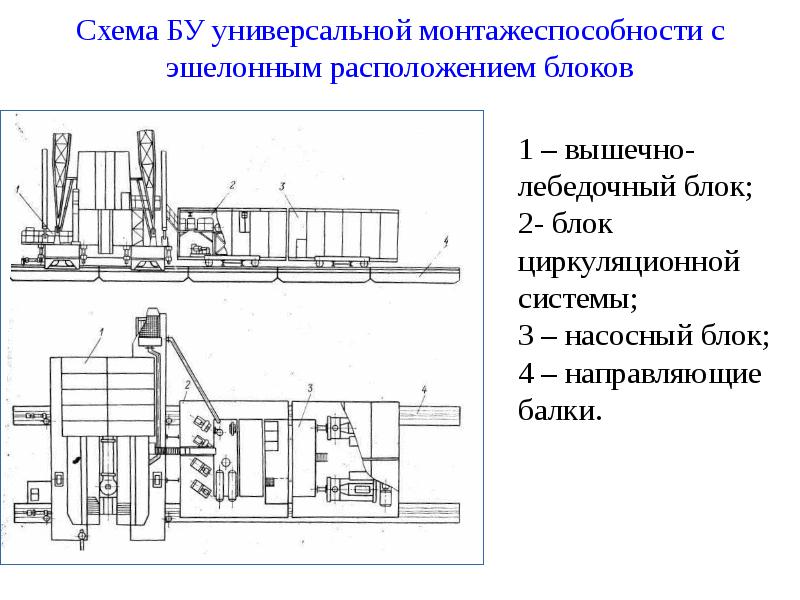

Схема БУ универсальной монтажеспособности с эшелонным расположением блоков

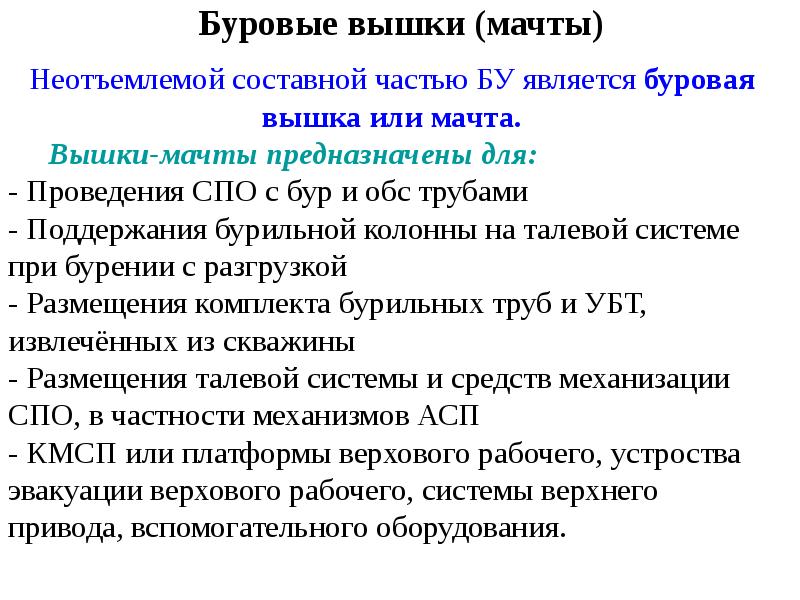

Буровые вышки (мачты)

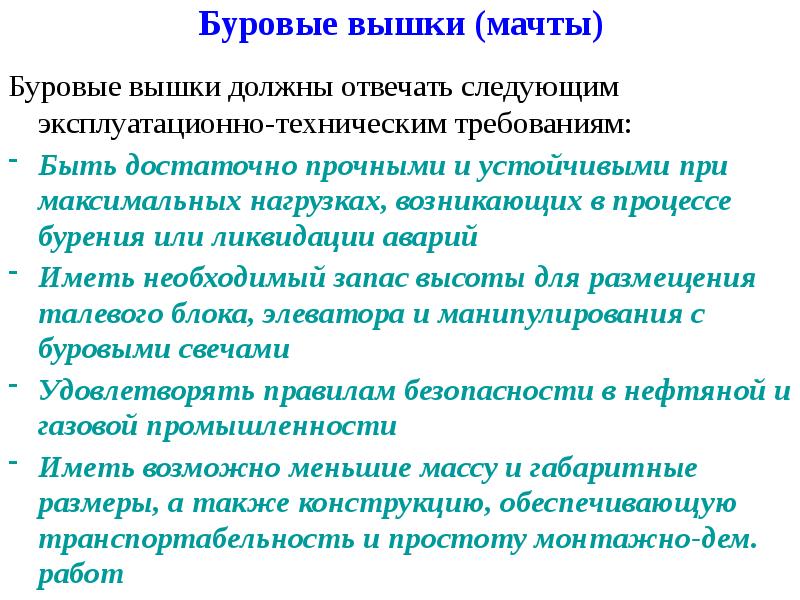

Буровые вышки (мачты) Буровые вышки должны отвечать следующим эксплуатационно-техническим требованиям: Быть достаточно прочными и устойчивыми при максимальных нагрузках, возникающих в процессе бурения или ликвидации аварий Иметь необходимый запас высоты для размещения талевого блока, элеватора и манипулирования с буровыми свечами Удовлетворять правилам безопасности в нефтяной и газовой промышленности Иметь возможно меньшие массу и габаритные размеры, а также конструкцию, обеспечивающую транспортабельность и простоту монтажно-дем. работ

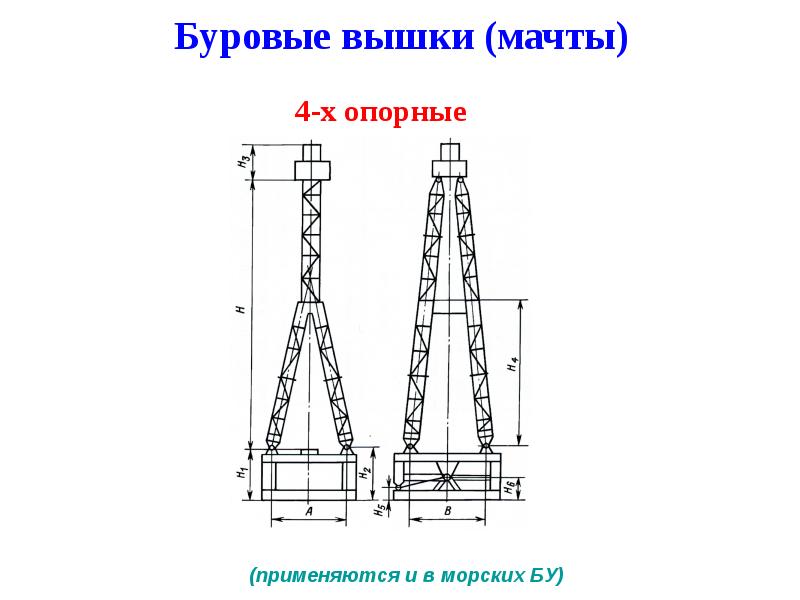

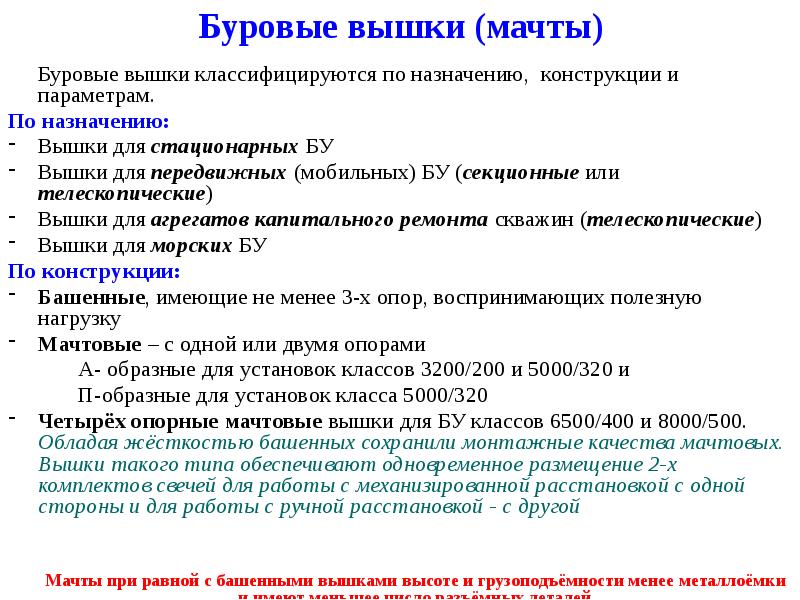

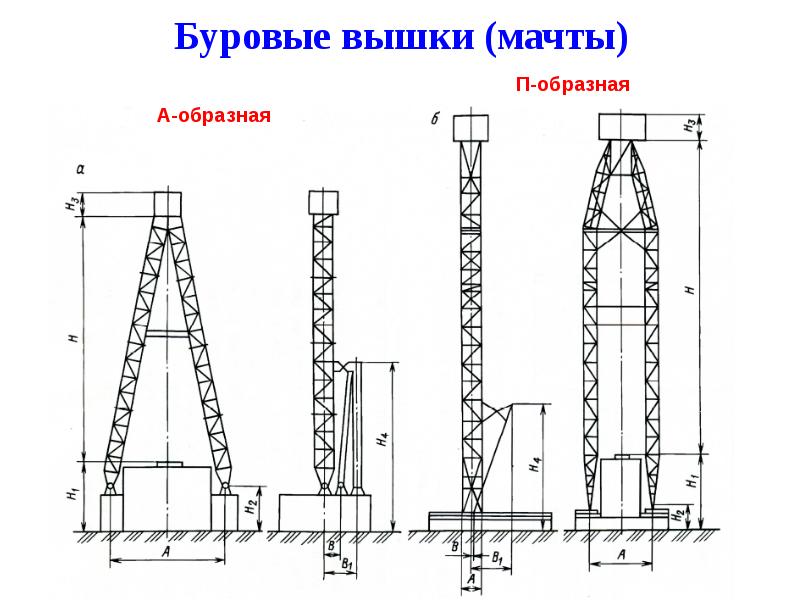

Буровые вышки (мачты) Буровые вышки классифицируются по назначению, конструкции и параметрам. По назначению: Вышки для стационарных БУ Вышки для передвижных (мобильных) БУ (секционные или телескопические) Вышки для агрегатов капитального ремонта скважин (телескопические) Вышки для морских БУ По конструкции: Башенные, имеющие не менее 3-х опор, воспринимающих полезную нагрузку Мачтовые – с одной или двумя опорами А- образные для установок классов 3200/200 и 5000/320 и П-образные для установок класса 5000/320 Четырёх опорные мачтовые вышки для БУ классов 6500/400 и 8000/500. Обладая жёсткостью башенных сохранили монтажные качества мачтовых. Вышки такого типа обеспечивают одновременное размещение 2-х комплектов свечей для работы с механизированной расстановкой с одной стороны и для работы с ручной расстановкой - с другой Мачты при равной с башенными вышками высоте и грузоподъёмности менее металлоёмки и имеют меньшее число разъёмных деталей

Буровые вышки (мачты)

Буровые вышки (мачты)

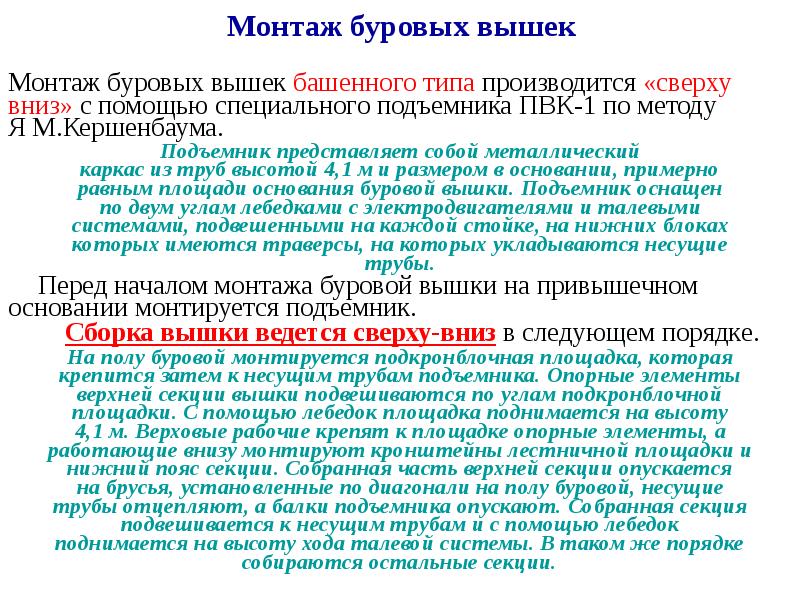

Монтаж буровых вышек Монтаж буровых вышек башенного типа производится «сверху вниз» с помощью специального подъемника ПВК-1 по методу Я М.Кершенбаума. Подъемник представляет собой металлический каркас из труб высотой 4,1 м и размером в основании, примерно равным площади основания буровой вышки. Подъемник оснащен по двум углам лебедками с электродвигателями и талевыми системами, подвешенными на каждой стойке, на нижних блоках которых имеются траверсы, на которых укладываются несущие трубы. Перед началом монтажа буровой вышки на привышечном основании монтируется подъемник. Сборка вышки ведется сверху-вниз в следующем порядке. На полу буровой монтируется подкронблочная площадка, которая крепится затем к несущим трубам подъемника. Опорные элементы верхней секции вышки подвешиваются по углам подкронблочной площадки. С помощью лебедок площадка поднимается на высоту 4,1 м. Верховые рабочие крепят к площадке опорные элементы, а работающие внизу монтируют кронштейны лестничной площадки и нижний пояс секции. Собранная часть верхней секции опускается на брусья, установленные по диагонали на полу буровой, несущие трубы отцепляют, а балки подъемника опускают. Собранная секция подвешивается к несущим трубам и с помощью лебедок поднимается на высоту хода талевой системы. В таком же порядке собираются остальные секции.

Монтаж буровых вышек Схема сборки вышки башенного типа при помощи подъемника ПВК-4: а – сборка верхней секции, б – подъем секции вышки с балконом, в – поднятая вышка

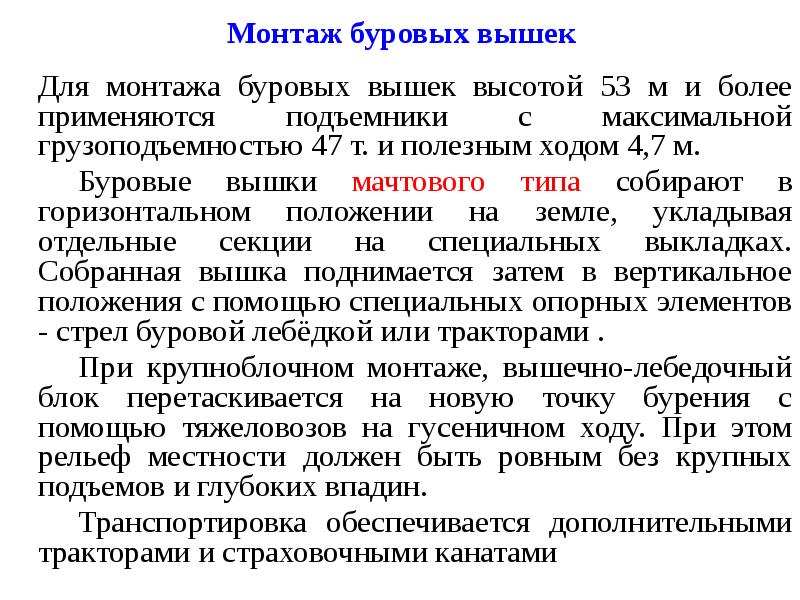

Монтаж буровых вышек Для монтажа буровых вышек высотой 53 м и более применяются подъемники с максимальной грузоподъемностью 47 т. и полезным ходом 4,7 м. Буровые вышки мачтового типа собирают в горизонтальном положении на земле, укладывая отдельные секции на специальных выкладках. Собранная вышка поднимается затем в вертикальное положения с помощью специальных опорных элементов - стрел буровой лебёдкой или тракторами . При крупноблочном монтаже, вышечно-лебедочный блок перетаскивается на новую точку бурения с помощью тяжеловозов на гусеничном ходу. При этом рельеф местности должен быть ровным без крупных подъемов и глубоких впадин. Транспортировка обеспечивается дополнительными тракторами и страховочными канатами

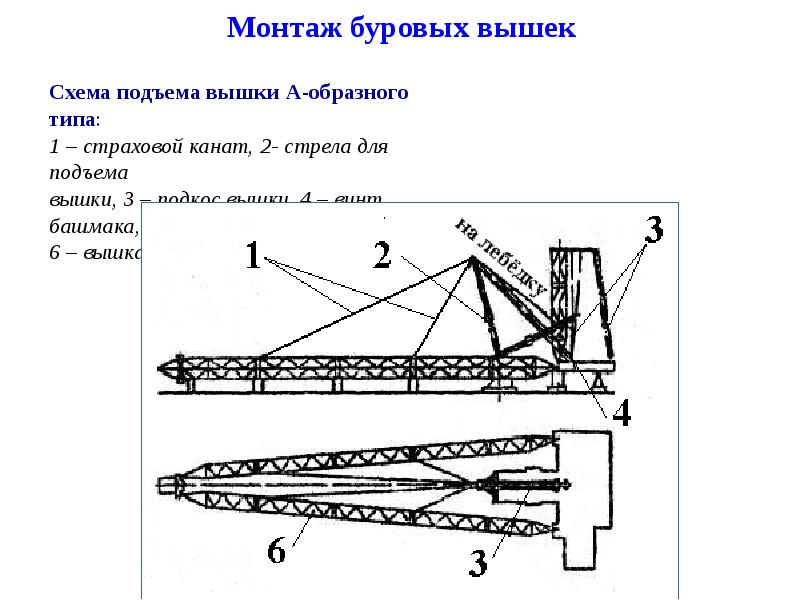

Монтаж буровых вышек

Монтаж буровых вышек
