Слайд 1
Описание слайда:
Урок повторения по геометрической оптике в 11 классе учитель МКУ Костинская СОШ: Федотова Г.А. Тема: Линза. Построение изображений, даваемых линзой


Слайд 2
Описание слайда:

Слайд 3
Описание слайда:
Линза – это прозрачное тело, ограниченное с двух сторон криволинейными поверхностями собирающая рассеивающая

Слайд 4
Описание слайда:
Формула тонкой линзы d- расстояние от линзы до предмета f-расстояние от изображения до линзы F-фокусное расстояние

Слайд 5
Описание слайда:
Виды линз

Слайд 6
Описание слайда:
Правила построения изображений Изобразить оптическую ось Перпендикулярно на оси расположить линзу, отметив ее фокусы Изобразить предмет Направить лучи от верхнего и нижнего края предмета параллельно оптической оси до линзы. Далее лучи преломляются и проходят через фокус линзы. Взять еще два луча и направить их через оптический центр. Они пройдут не преломляясь. Найти точки пересечения лучей (или их продолжение), соединить. Стрелкой указать верх изображения Описать изображение.

Слайд 7
Описание слайда:
Предмет находится между линзой и фокусом

Слайд 8
Описание слайда:
Предмет находится в фокусе линзы

Слайд 9
Описание слайда:
Предмет находится за фокусом линзы

Слайд 10
Описание слайда:
Изображение, даваемое рассеивающей линзой

Слайд 11
Описание слайда:
микроскоп

Слайд 12
Описание слайда:

Слайд 13
Описание слайда:

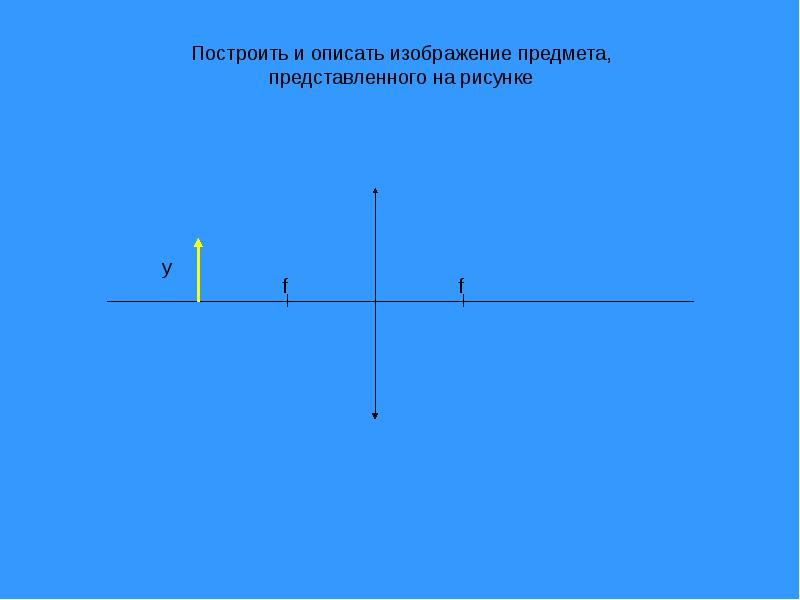

Построить и описать изображение предмета, представленного на рисунке

Слайд 14
Описание слайда:

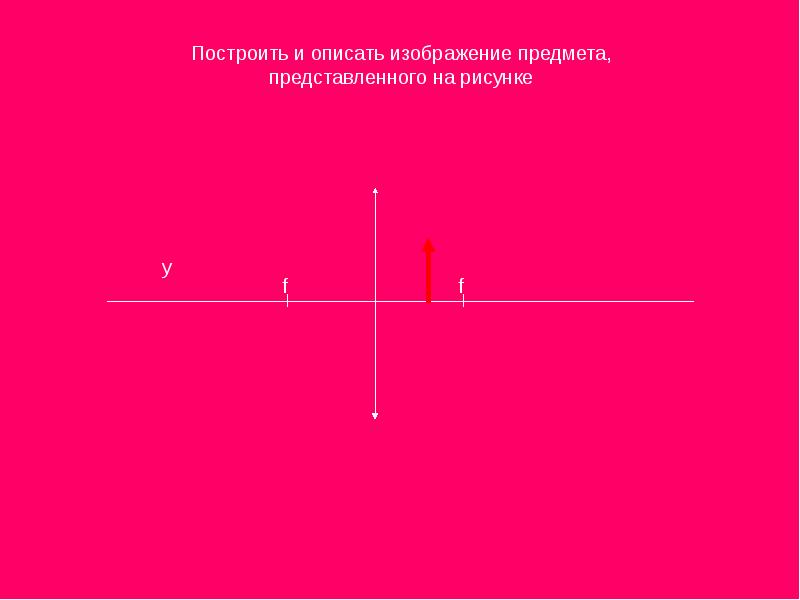

Построить и описать изображение предмета, представленного на рисунке

Слайд 15
Описание слайда:

Слайд 16
Описание слайда:

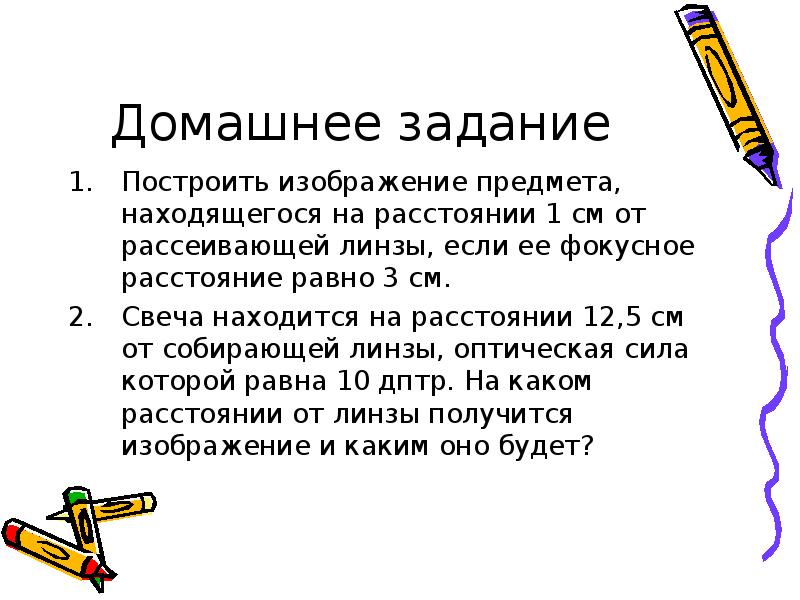

Домашнее задание Построить изображение предмета, находящегося на расстоянии 1 см от рассеивающей линзы, если ее фокусное расстояние равно 3 см. Свеча находится на расстоянии 12,5 см от собирающей линзы, оптическая сила которой равна 10 дптр. На каком расстоянии от линзы получится изображение и каким оно будет?
