Магнитный поток презентация

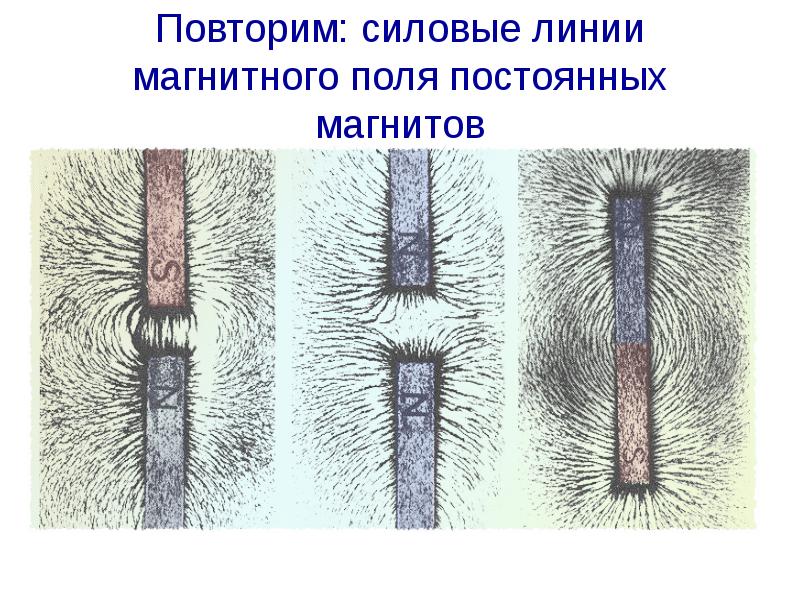

Повторим: силовые линии магнитного поля постоянных магнитов

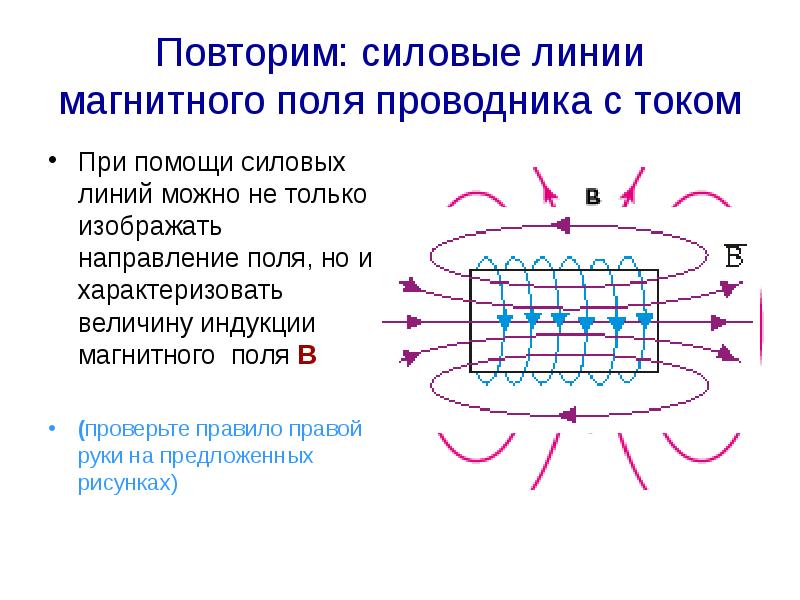

Повторим: силовые линии магнитного поля проводника с током При помощи силовых линий можно не только изображать направление поля, но и характеризовать величину индукции магнитного поля В (проверьте правило правой руки на предложенных рисунках)

Повторим: вектор магнитной индукции

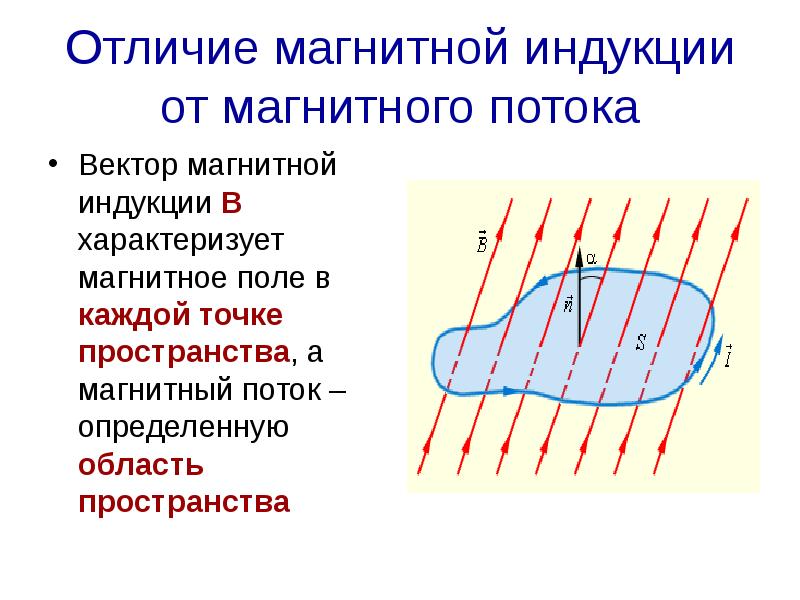

Отличие магнитной индукции от магнитного потока Вектор магнитной индукции В характеризует магнитное поле в каждой точке пространства, а магнитный поток – определенную область пространства

Определение магнитного потока Произведение индукции магнитного поля, пронизывающей поперечное сечение контура, на площадь этого контура называется магнитным потоком

Обозначение и формула магнитного потока Ф - символ магнитного потока Ф - скалярная величина. Формула для расчета магнитного потока Ф=В·S·cosα

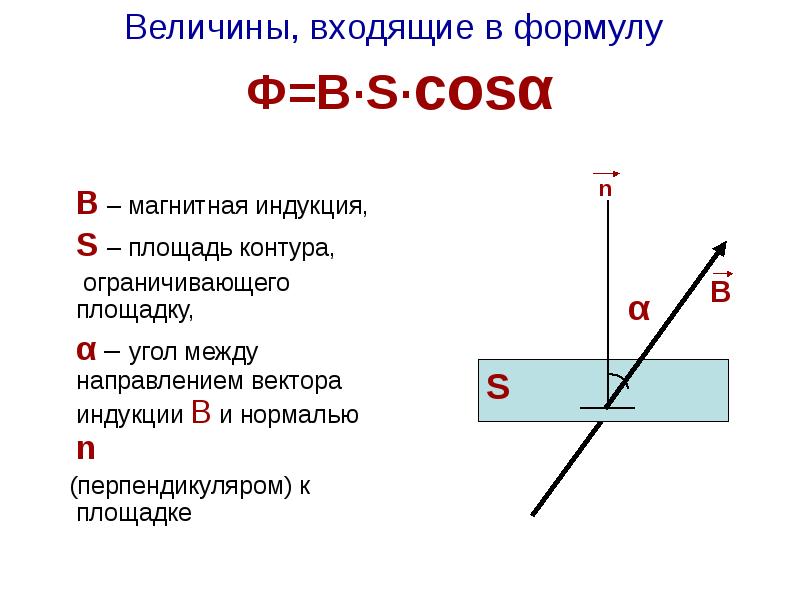

Величины, входящие в формулу Ф=В·S·cosα n В – магнитная индукция, S – площадь контура, ограничивающего площадку, α – угол между направлением вектора индукции В и нормалью n (перпендикуляром) к площадке

Единица измерения магнитного потока Вб 1 Вб - магнитный поток, созданный магнитным полем с индукцией 1 Тл через поверхность площадью 1м2 , расположенную перпендикулярно вектору магнитной индукции.

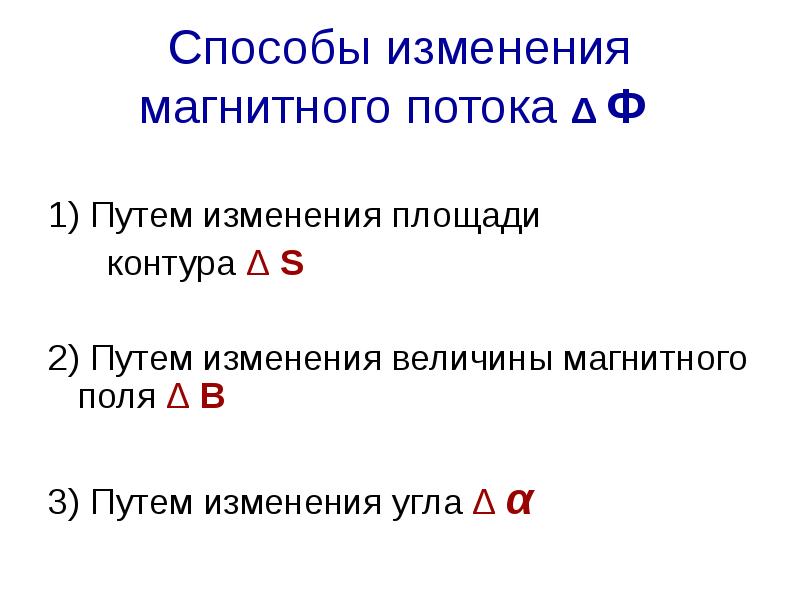

Способы изменения магнитного потока Δ Ф 1) Путем изменения площади контура Δ S 2) Путем изменения величины магнитного поля Δ В 3) Путем изменения угла Δ α

Зависимость ΔФ от площади ΔS При одинаковой магнитной индукции В ,чем больше площадь контура S , тем больше изменение магнитного потока Δ Ф, пронизывающего данный контур:

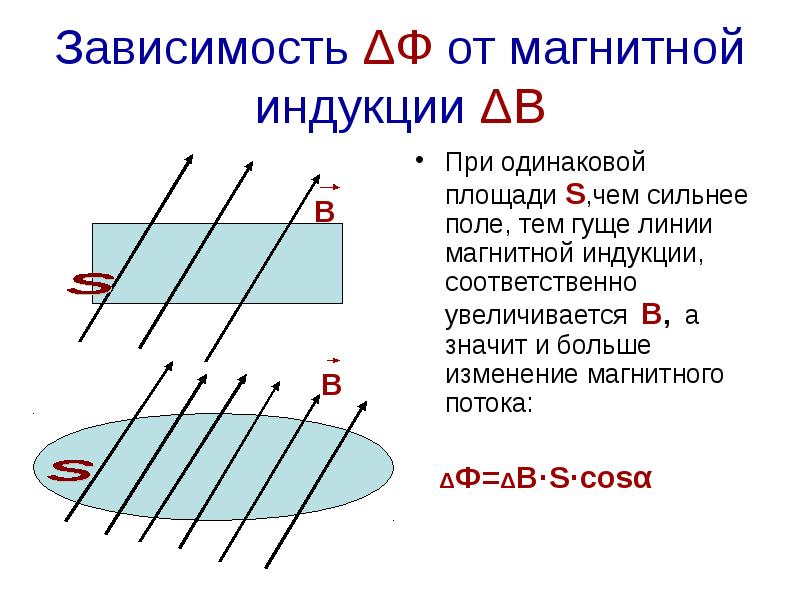

Зависимость ΔФ от магнитной индукции ΔВ При одинаковой площади S,чем сильнее поле, тем гуще линии магнитной индукции, соответственно увеличивается В, а значит и больше изменение магнитного потока: ΔФ=ΔВ·S·cosα

Зависимость ΔФ от угла Δα Если угол α = 0º В этом случае линии В и нормали n к площадке параллельны. Но В и площадка S перпендикулярны друг другу !!! Тогда cos 0º =1 , изменение магнитного потока принимает свое максимальное значение: Δ Ф = B · S

Зависимость ΔФ от угла Δα 2) Если угол α= 90 º В этом случае линии В и нормали n к площадке перпендикулярны Но В и площадка S параллельны друг другу!!! cos 90º =0 и изменение магнитного потока будет минимальным: ΔФ=0

Зависимость ΔФ от угла Δα При вращении рамки определенной площади S в постоянном магнитном поле В ,угол между В и S постоянно меняется от α1 до α2 Тогда изменение магнитного потока находится по формуле:

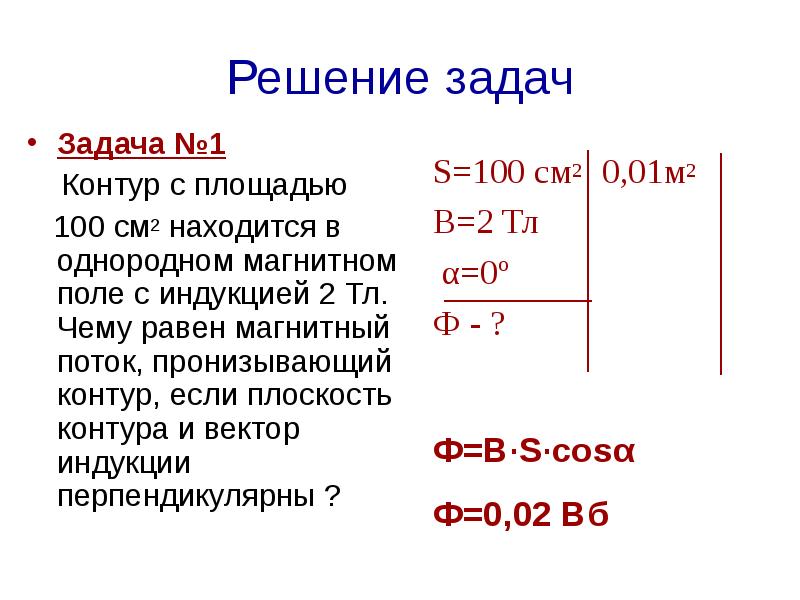

Решение задач Задача №1 Контур с площадью 100 см2 находится в однородном магнитном поле с индукцией 2 Тл. Чему равен магнитный поток, пронизывающий контур, если плоскость контура и вектор индукции перпендикулярны ?

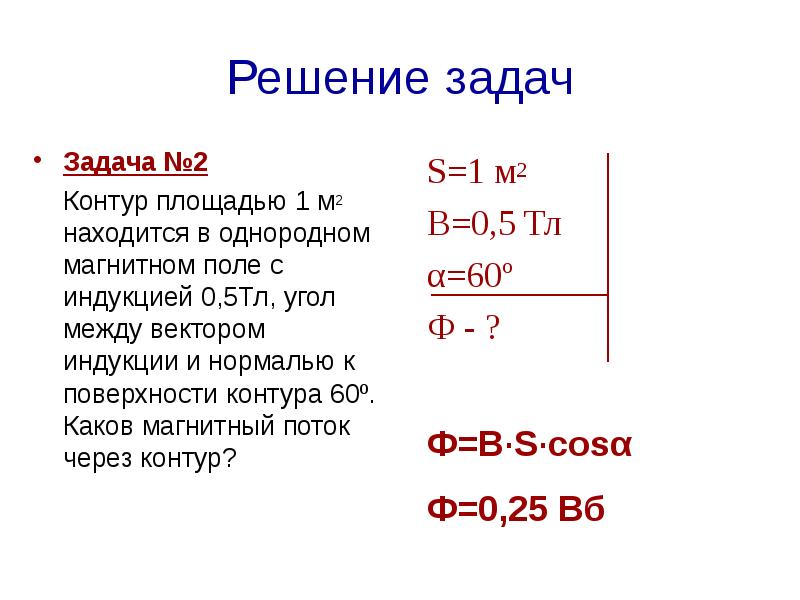

Решение задач Задача №2 Контур площадью 1 м2 находится в однородном магнитном поле с индукцией 0,5Тл, угол между вектором индукции и нормалью к поверхности контура 60º. Каков магнитный поток через контур?

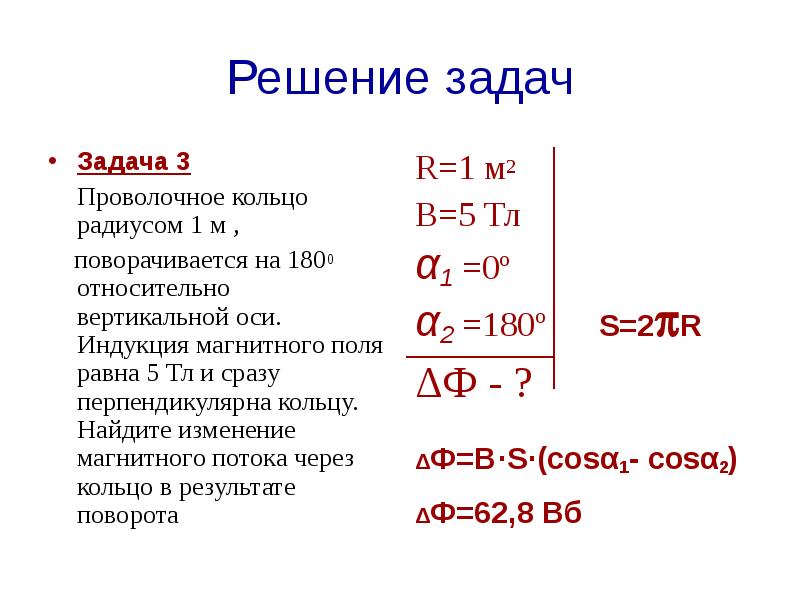

Решение задач Задача 3 Проволочное кольцо радиусом 1 м , поворачивается на 1800 относительно вертикальной оси. Индукция магнитного поля равна 5 Тл и сразу перпендикулярна кольцу. Найдите изменение магнитного потока через кольцо в результате поворота

Домашнее задание § 2 или 1.4.2 4.7, 4.8
