Нотация моделирования бизнес-процессов BPMN презентация

Нотация моделирования бизнес-процессов BPMN

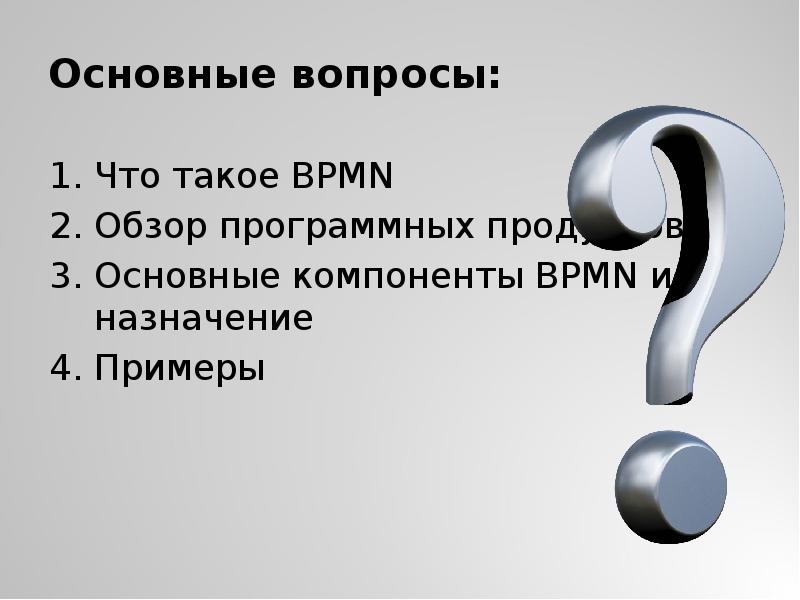

Основные вопросы: Что такое BPMN Обзор программных продуктов Основные компоненты BPMN и их назначение Примеры

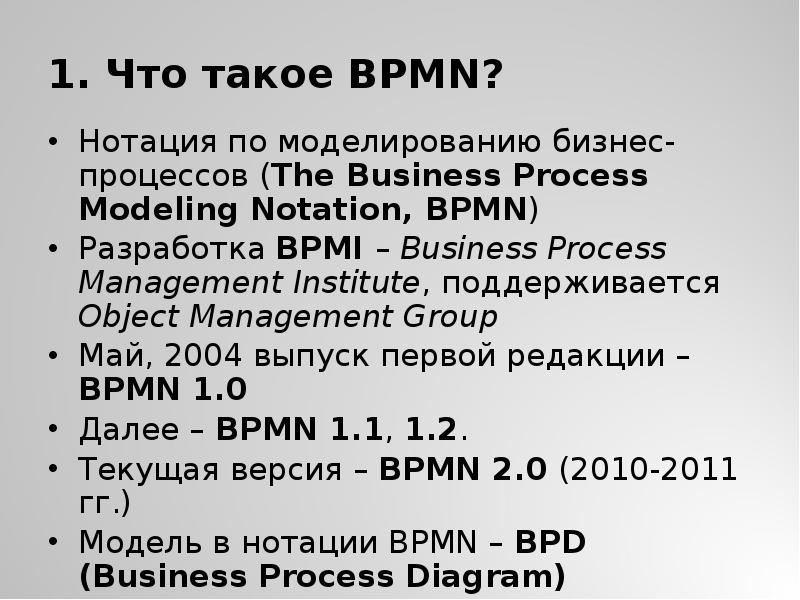

1. Что такое BPMN? Нотация по моделированию бизнес-процессов (The Business Process Modeling Notation, BPMN) Разработка BPMI – Business Process Management Institute, поддерживается Object Management Group Май, 2004 выпуск первой редакции – BPMN 1.0 Далее – BPMN 1.1, 1.2. Текущая версия – BPMN 2.0 (2010-2011 гг.) Модель в нотации BPMN – BPD (Business Process Diagram)

Особенности BPMN

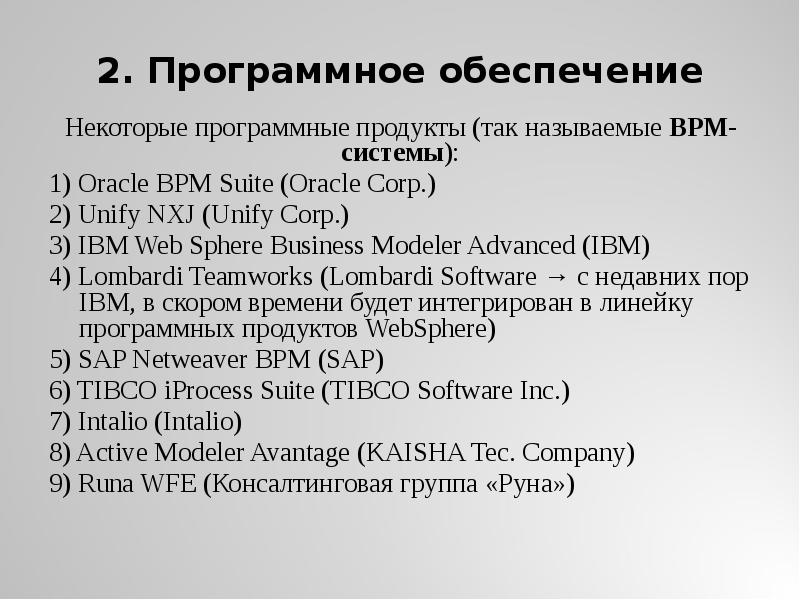

2. Программное обеспечение Некоторые программные продукты (так называемые BPM-системы): 1) Oracle BPM Suite (Oracle Corp.) 2) Unify NXJ (Unify Corp.) 3) IBM Web Sphere Business Modeler Advanced (IBM) 4) Lombardi Teamworks (Lombardi Software → с недавних пор IBM, в скором времени будет интегрирован в линейку программных продуктов WebSphere) 5) SAP Netweaver BPM (SAP) 6) TIBCO iProcess Suite (TIBCO Software Inc.) 7) Intalio (Intalio) 8) Active Modeler Avantage (KAISHA Tec. Company) 9) Runa WFE (Консалтинговая группа «Руна»)

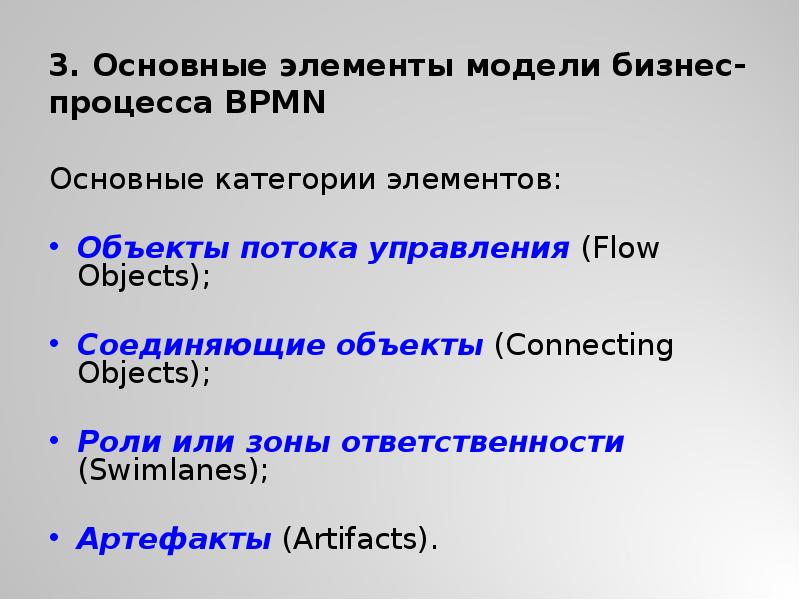

3. Основные элементы модели бизнес-процесса BPMN Основные категории элементов: Объекты потока управления (Flow Objects); Соединяющие объекты (Connecting Objects); Роли или зоны ответственности (Swimlanes); Артефакты (Artifacts).

Объекты потока управления

Событие Событие – это то, что происходит в течение бизнес-процесса и оказывает влияние на его ход. Чаще всего событие имеет причину (триггер) или воздействие (результат).

Триггеры (маркеры) событий

Действия Действие представляет собой деятельность, выполняемую внутри бизнес-процесса. Действие может быть как элементарным, так и неэлементарным (составным).

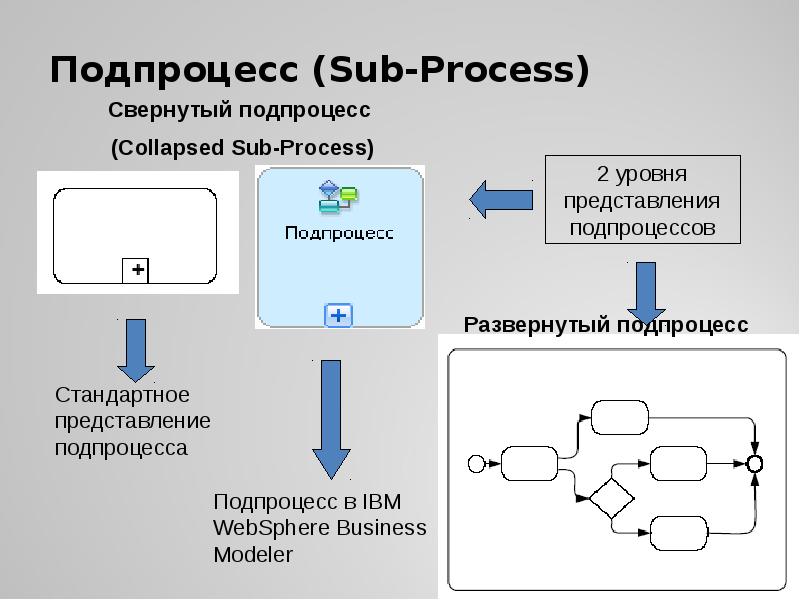

Подпроцесс (Sub-Process)

Шлюзы (Gates) Шлюзы используются для контроля расхождений и схождений потока операций. Термин шлюз подразумевает пропускное устройство, которое либо позволяет осуществлять переход через шлюз, либо нет.

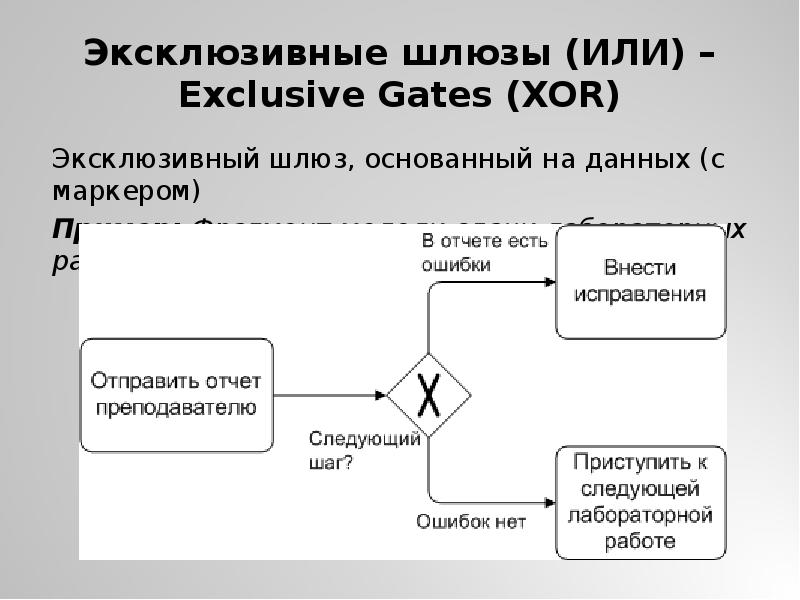

Эксклюзивные шлюзы (ИЛИ) – Exclusive Gates (XOR) Эксклюзивный шлюз, основанный на данных (с маркером) Пример: Фрагмент модели сдачи лабораторных работ

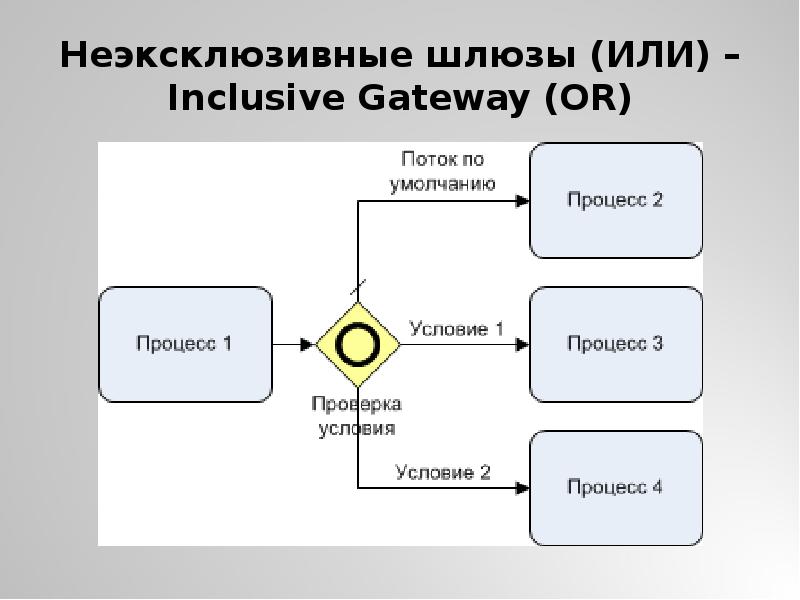

Неэксклюзивные шлюзы (ИЛИ) – Inclusive Gateway (OR)

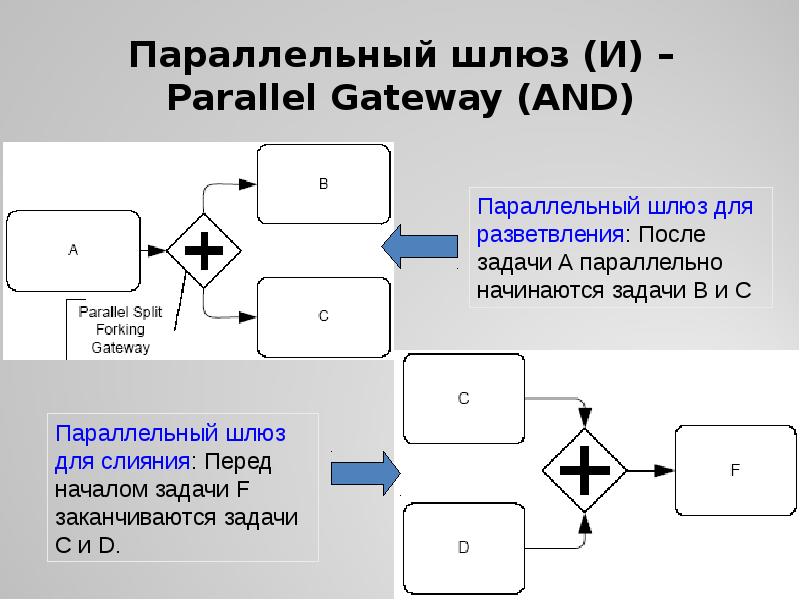

Параллельный шлюз (И) – Parallel Gateway (AND)

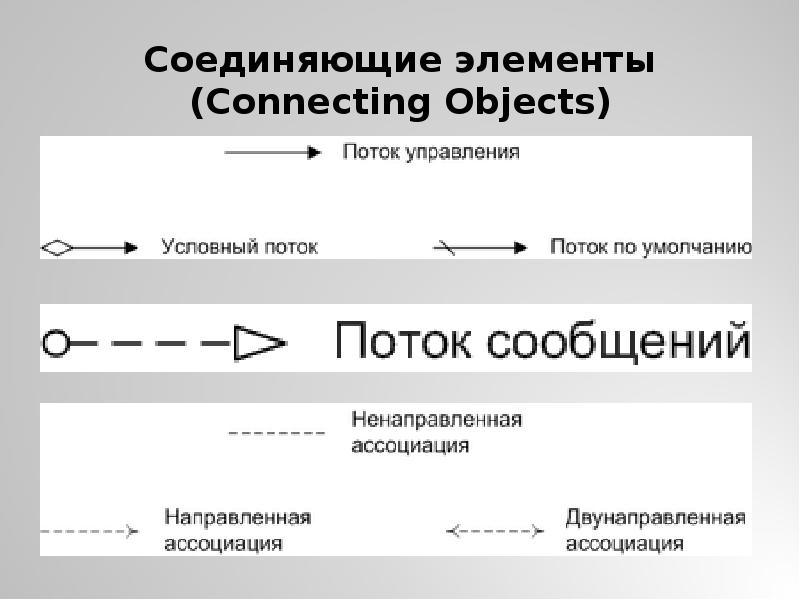

Соединяющие элементы (Connecting Objects)

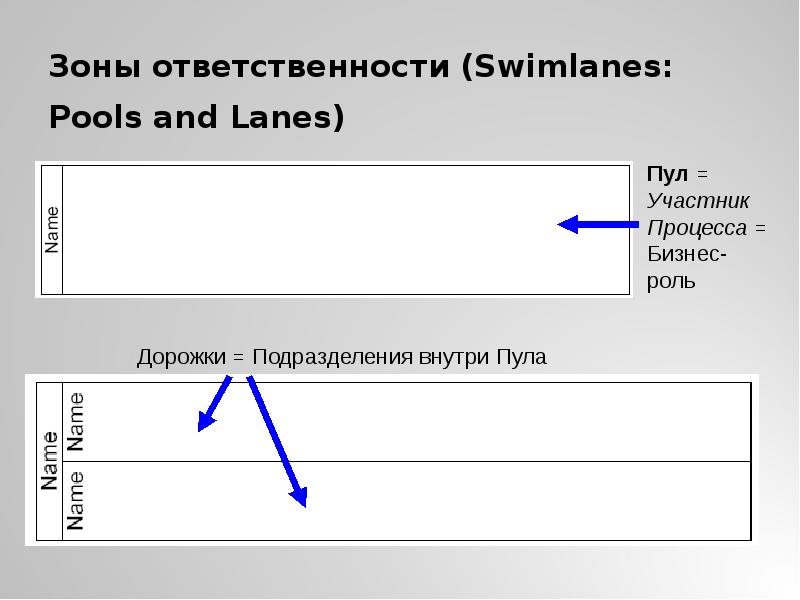

Зоны ответственности (Swimlanes: Pools and Lanes)

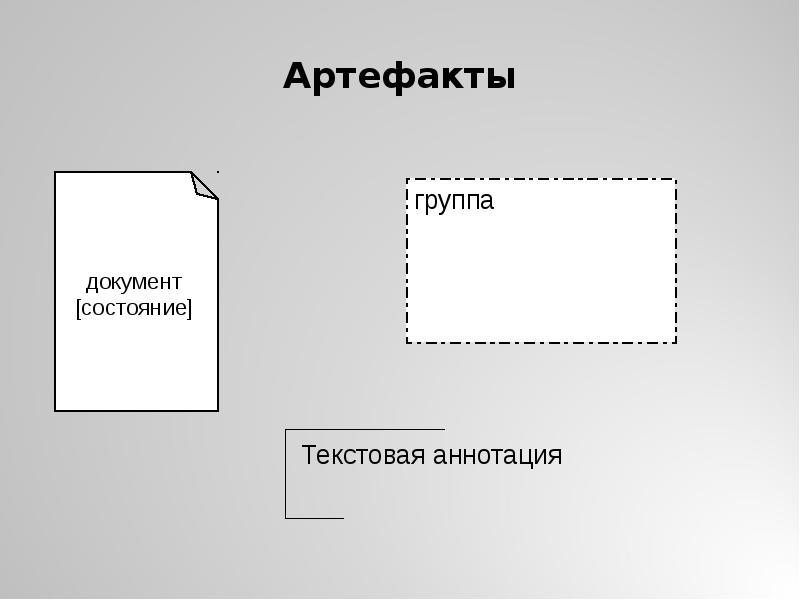

Артефакты

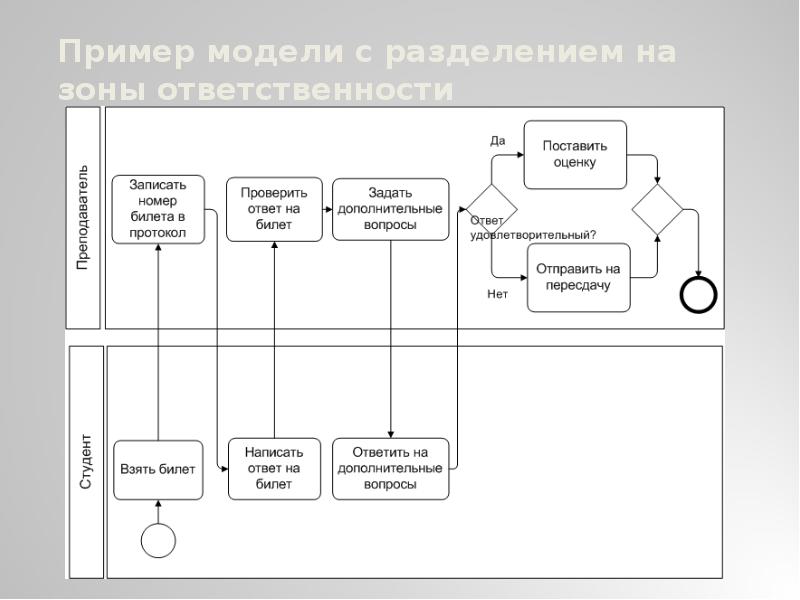

Пример модели с разделением на зоны ответственности

BPD с артефактами
