Основы УЗИ в онкогинекологии
 Подготовила студентка 5 курса педиатрического фак-та
 КовальчукВ настоящее время ультразвуковые методы исследования вышли на первое место вЭхографическое изображение в гинекологии может быть получено с помощью двух взаимодополняющихЗадачи, которые преследует УЗИ:
 определить и уточнить расположение образования (одностороннее илиКритерии описания объемных образований при УЗИ
 Критерии описания объемных образований при1.Правильная ориентация изображения при продольном сканировании. 2. при поперечном сканировании(в соответствииТА сканирование органов малого таза в продольной плоскости: 1.Мочевой пузырь 2.ТелоТБ сканирование в поперечной плоскости: 1.Тело матки 2.Полость маткиТВ сканирование органов малого таза в продольной плоскости:Для детальной оценки полости матки и диагностики внутриматочной патологии используют эхогистероскопиюЭхограммы эндометрия в фазу пролиферации (А),периовуляторную фазу (Б), фазу ранней (В)УЗ-диагностика патологических образованийРак эндометрияНе всегда возможно идентифицировать поврежденный орган.
 Не всегда возможно идентифицировать поврежденныйСпасибо за внимание!



Слайды и текст этой презентации
Слайд 1
Описание слайда:
Основы УЗИ в онкогинекологии Подготовила студентка 5 курса педиатрического фак-та Ковальчук Елена


Слайд 2
Описание слайда:

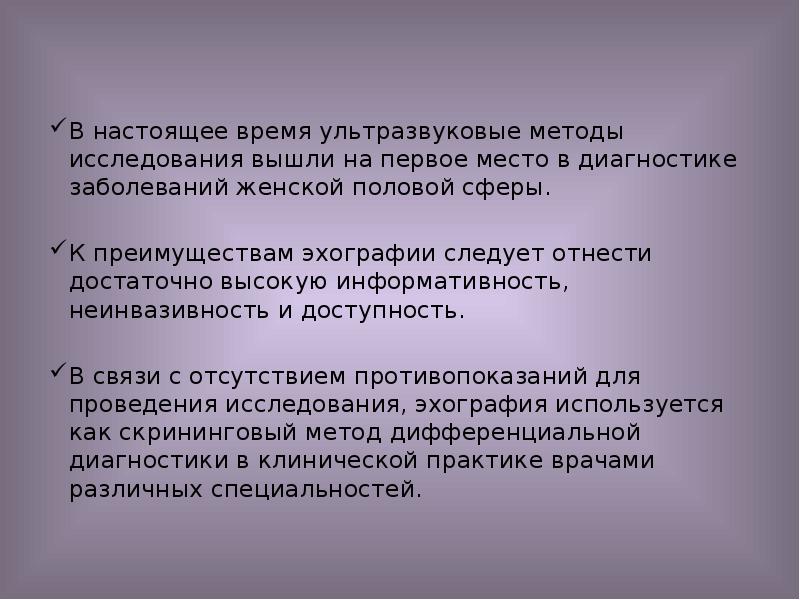

В настоящее время ультразвуковые методы исследования вышли на первое место в диагностике заболеваний женской половой сферы. В настоящее время ультразвуковые методы исследования вышли на первое место в диагностике заболеваний женской половой сферы. К преимуществам эхографии следует отнести достаточно высокую информативность, неинвазивность и доступность. В связи с отсутствием противопоказаний для проведения исследования, эхография используется как скрининговый метод дифференциальной диагностики в клинической практике врачами различных специальностей.

Слайд 3
Описание слайда:

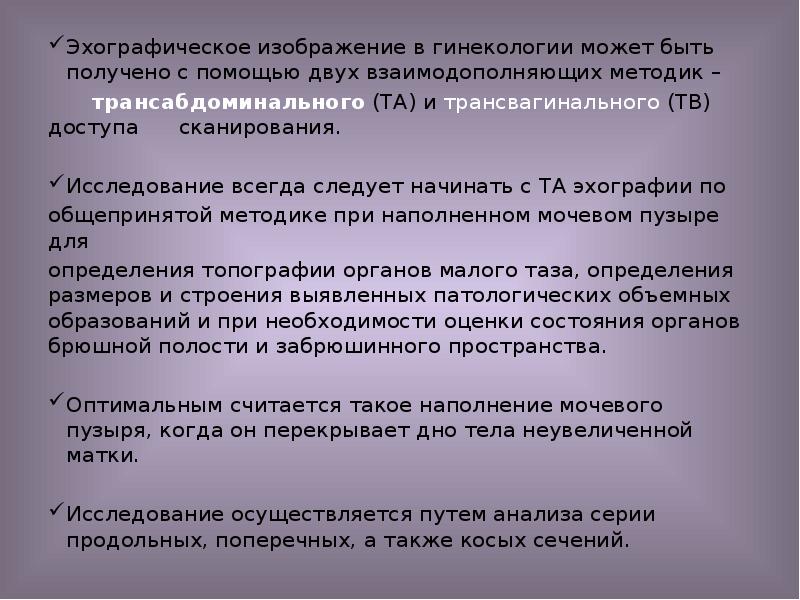

Эхографическое изображение в гинекологии может быть получено с помощью двух взаимодополняющих методик – Эхографическое изображение в гинекологии может быть получено с помощью двух взаимодополняющих методик – трансабдоминального (ТА) и трансвагинального (ТВ) доступа сканирования. Исследование всегда следует начинать с ТА эхографии по общепринятой методике при наполненном мочевом пузыре для определения топографии органов малого таза, определения размеров и строения выявленных патологических объемных образований и при необходимости оценки состояния органов брюшной полости и забрюшинного пространства. Оптимальным считается такое наполнение мочевого пузыря, когда он перекрывает дно тела неувеличенной матки. Исследование осуществляется путем анализа серии продольных, поперечных, а также косых сечений.

Слайд 4
Описание слайда:

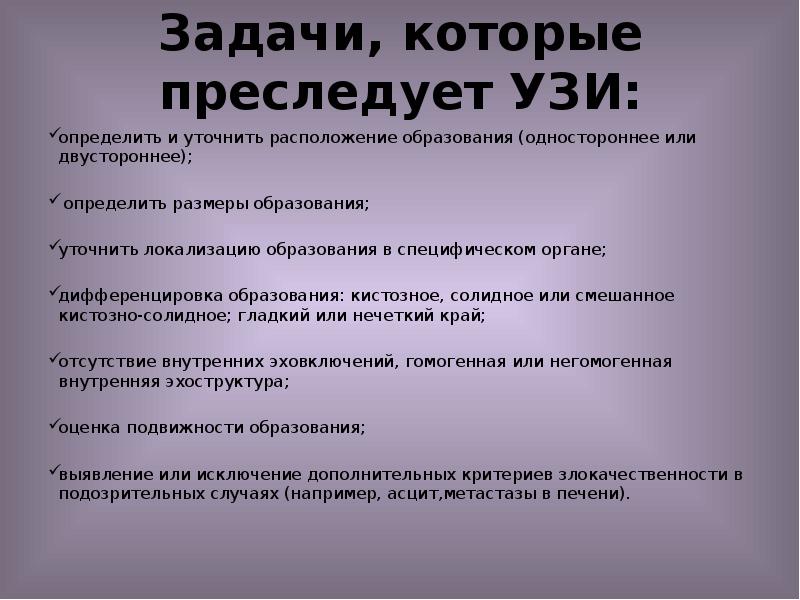

Задачи, которые преследует УЗИ: определить и уточнить расположение образования (одностороннее или двустороннее); определить размеры образования; уточнить локализацию образования в специфическом органе; дифференцировка образования: кистозное, солидное или смешанное кистозно-солидное; гладкий или нечеткий край; отсутствие внутренних эховключений, гомогенная или негомогенная внутренняя эхоструктура; оценка подвижности образования; выявление или исключение дополнительных критериев злокачественности в подозрительных случаях (например, асцит,метастазы в печени).

Слайд 5
Описание слайда:

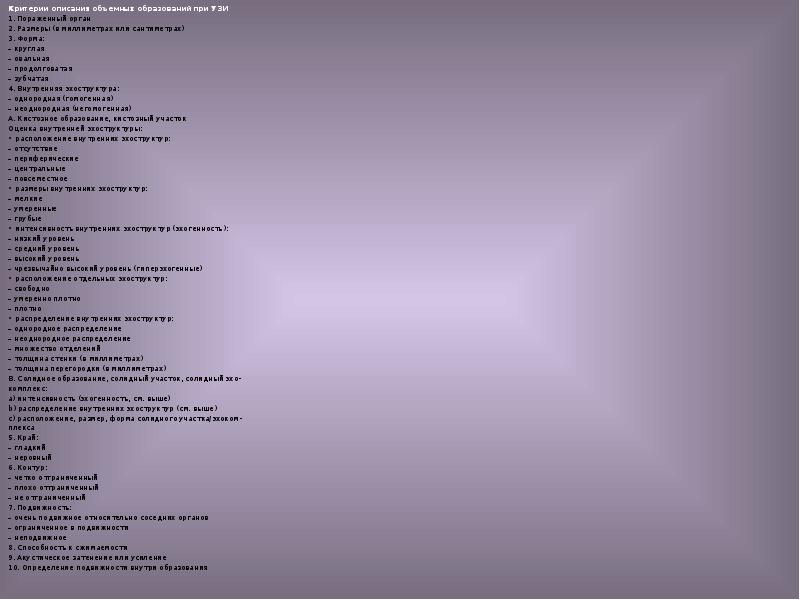

Критерии описания объемных образований при УЗИ Критерии описания объемных образований при УЗИ 1. Пораженный орган 2. Размеры (в миллиметрах или сантиметрах) 3. Форма: – круглая – овальная – продолговатая – зубчатая 4. Внутренняя эхоструктура: – однородная (гомогенная) – неоднородная (негомогенная) А. Кистозное образование, кистозный участок Оценка внутренней эхоструктуры: • расположение внутренних эхоструктур: – отсутствие – периферические – центральные – повсеместное • размеры внутренних эхоструктур: – мелкие – умеренные – грубые • интенсивность внутренних эхоструктур (эхогенность): – низкий уровень – средний уровень – высокий уровень – чрезвычайно высокий уровень (гиперэхогенные) • расположение отдельных эхоструктур: – свободно – умеренно плотно – плотно • распределение внутренних эхоструктур: – однородное распределение – неоднородное распределение – множество отделений – толщина стенки (в миллиметрах) – толщина перегородки (в миллиметрах) В. Солидное образование, солидный участок, солидный эхо- комплекс: а) интенсивность (эхогенность, см. выше) b) распределение внутренних эхоструктур (см. выше) с) расположение, размер, форма солидного участка/эхоком- плекса 5. Край: – гладкий – неровный 6. Контур: – четко отграниченный – плохо отграниченный – не отграниченный 7. Подвижность: – очень подвижное относительно соседних органов – ограниченное в подвижности – неподвижное 8. Способность к сжимаемости 9. Акустическое затенение или усиление 10. Определение подвижности внутри образования

Слайд 6
Описание слайда:

Слайд 7
Описание слайда:

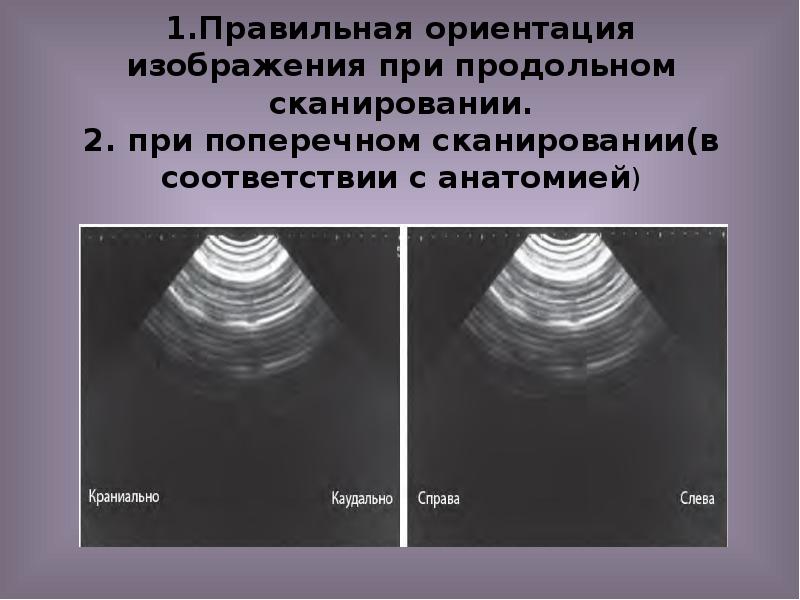

1.Правильная ориентация изображения при продольном сканировании. 2. при поперечном сканировании(в соответствии с анатомией)

Слайд 8
Описание слайда:
ТА сканирование органов малого таза в продольной плоскости: 1.Мочевой пузырь 2.Тело матки 3. Эндометрий

Слайд 9
Описание слайда:
ТБ сканирование в поперечной плоскости: 1.Тело матки 2.Полость матки

Слайд 10
Описание слайда:

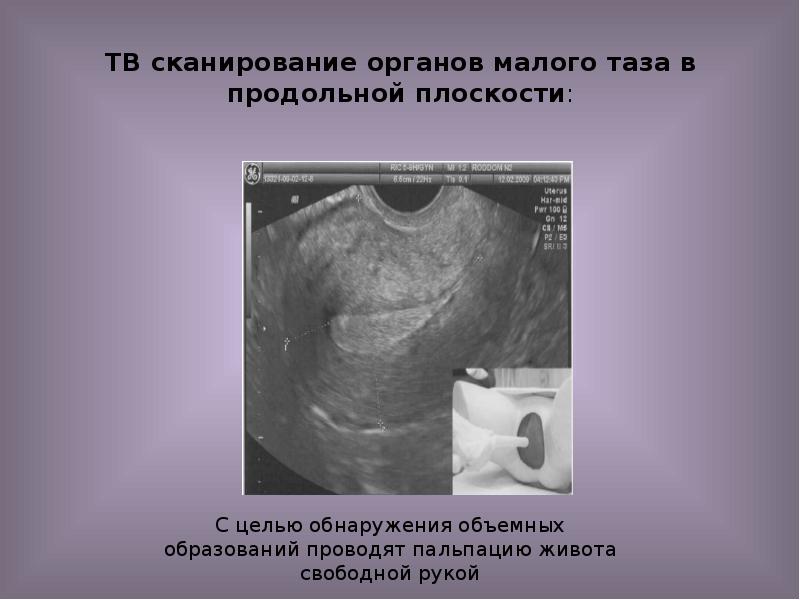

ТВ сканирование органов малого таза в продольной плоскости:

Слайд 11
Описание слайда:

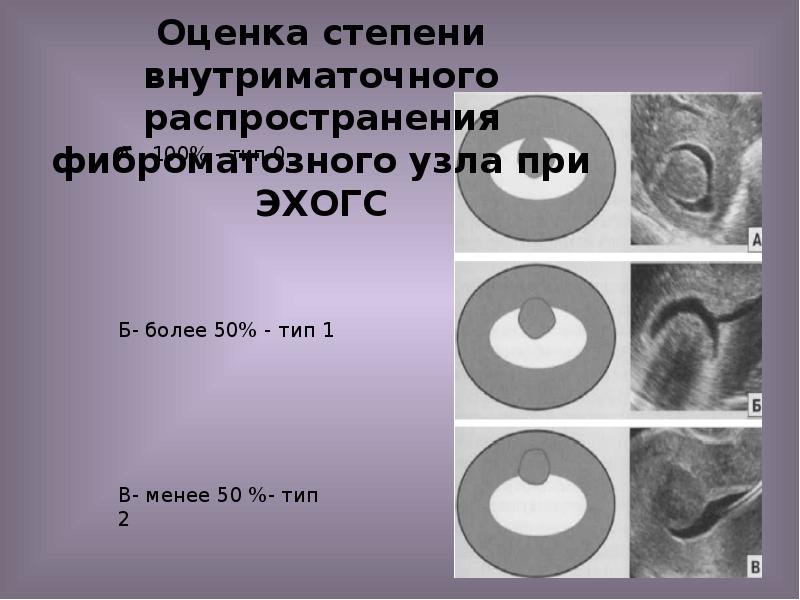

Для детальной оценки полости матки и диагностики внутриматочной патологии используют эхогистероскопию (ЭХОГС)- это метод оценки полости матки с помощью Для детальной оценки полости матки и диагностики внутриматочной патологии используют эхогистероскопию (ЭХОГС)- это метод оценки полости матки с помощью УЗ-сканирования с применением внутриматочного введения жидкости , являющейся эхонегативным контрастом.

Слайд 12
Описание слайда:

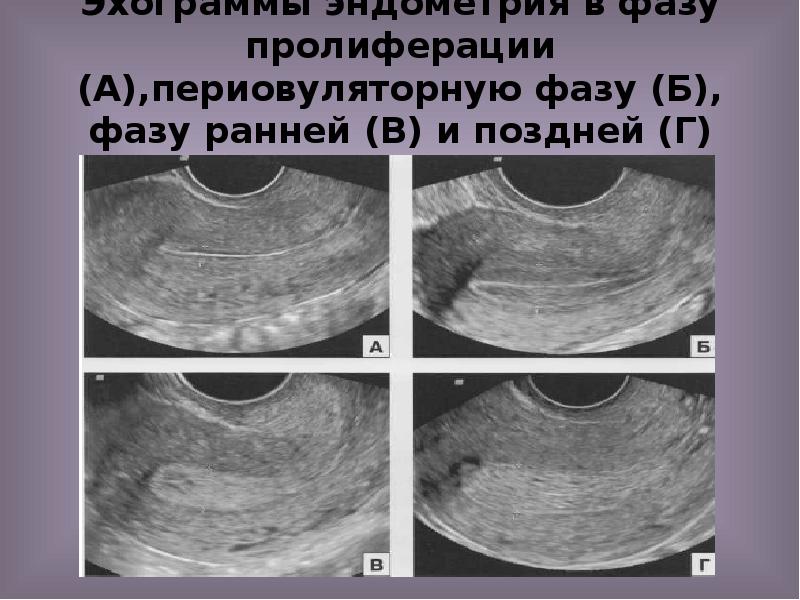

Эхограммы эндометрия в фазу пролиферации (А),периовуляторную фазу (Б), фазу ранней (В) и поздней (Г) секреции. ТВ сканирование.

Слайд 13
Описание слайда:

Слайд 14
Описание слайда:
УЗ-диагностика патологических образований

Слайд 15
Описание слайда:

Слайд 16
Описание слайда:

Слайд 17
Описание слайда:

Слайд 18
Описание слайда:
Рак эндометрия

Слайд 19
Описание слайда:

Слайд 20
Описание слайда:

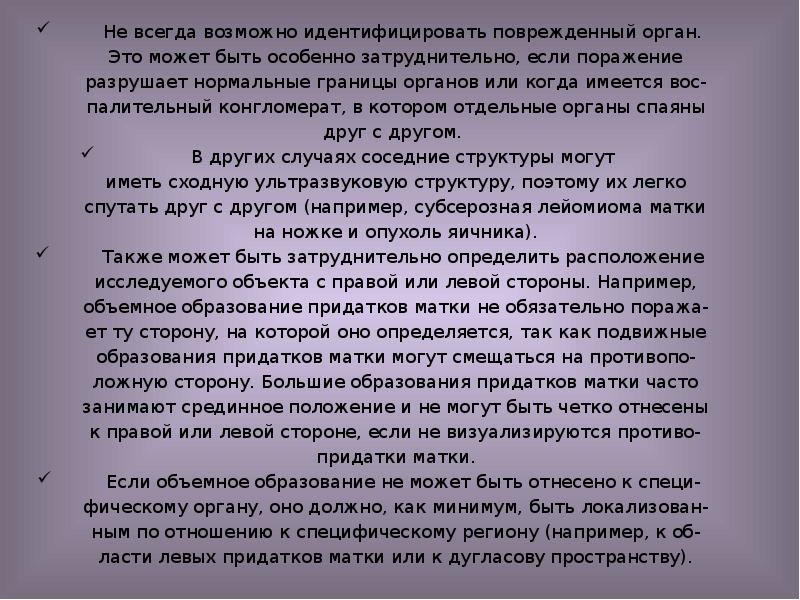

Не всегда возможно идентифицировать поврежденный орган. Не всегда возможно идентифицировать поврежденный орган. Это может быть особенно затруднительно, если поражение разрушает нормальные границы органов или когда имеется вос- палительный конгломерат, в котором отдельные органы спаяны друг с другом. В других случаях соседние структуры могут иметь сходную ультразвуковую структуру, поэтому их легко спутать друг с другом (например, субсерозная лейомиома матки на ножке и опухоль яичника). Также может быть затруднительно определить расположение исследуемого объекта с правой или левой стороны. Например, объемное образование придатков матки не обязательно поража- ет ту сторону, на которой оно определяется, так как подвижные образования придатков матки могут смещаться на противопо- ложную сторону. Большие образования придатков матки часто занимают срединное положение и не могут быть четко отнесены к правой или левой стороне, если не визуализируются противо- придатки матки. Если объемное образование не может быть отнесено к специ- фическому органу, оно должно, как минимум, быть локализован- ным по отношению к специфическому региону (например, к об- ласти левых придатков матки или к дугласову пространству).

Слайд 21
Описание слайда:
Спасибо за внимание!
