Открытые распределительные устройства Открытое распределительное устройство - это РУ, все или основное оборудование которого расположено на открытом воздухе ОРУ применяются при напряжении 35 кВ и выше

Слайд 3
Описание слайда:

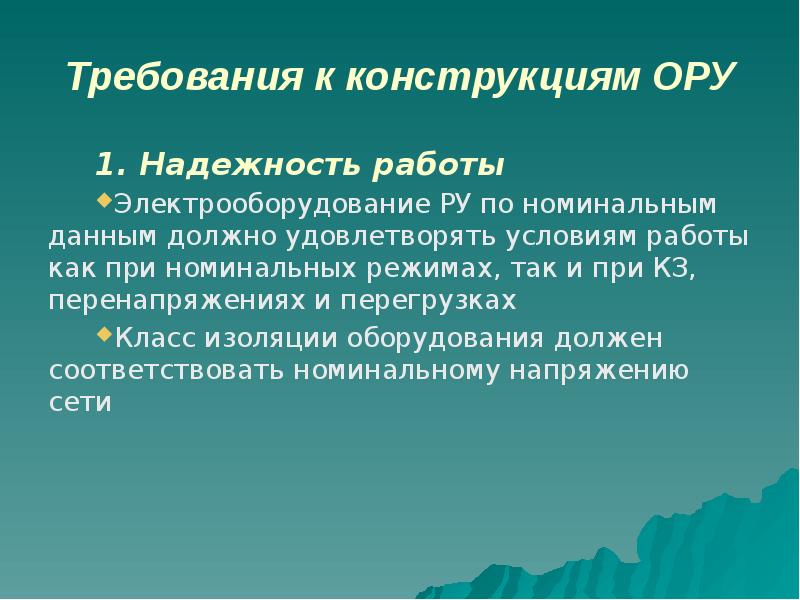

Требования к конструкциям ОРУ 1. Надежность работы Электрооборудование РУ по номинальным данным должно удовлетворять условиям работы как при номинальных режимах, так и при КЗ, перенапряжениях и перегрузках Класс изоляции оборудования должен соответствовать номинальному напряжению сети

Слайд 4
Описание слайда:

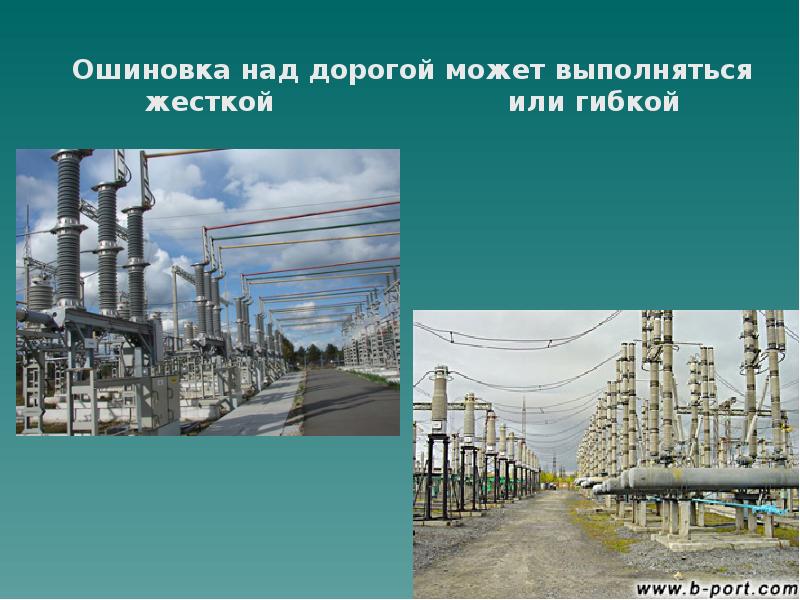

Требования к конструкциям ОРУ 2. Удобство обслуживание РУ - Оборудование устанавливается рядами - Вдоль каждого ряда выключателей предусматривается дорога, шириной не менее 4 м, для возможности ремонта электрооборудования.

Слайд 5
Описание слайда:

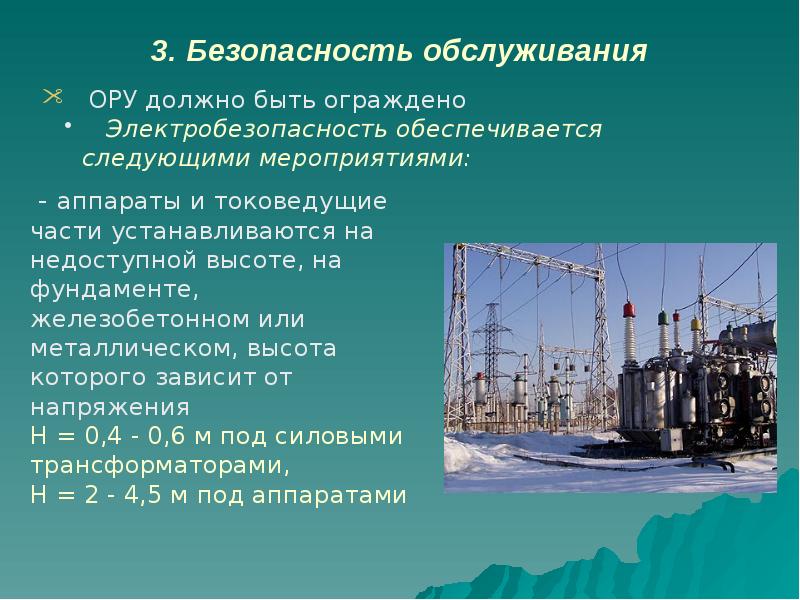

3. Безопасность обслуживания

Слайд 6
Описание слайда:

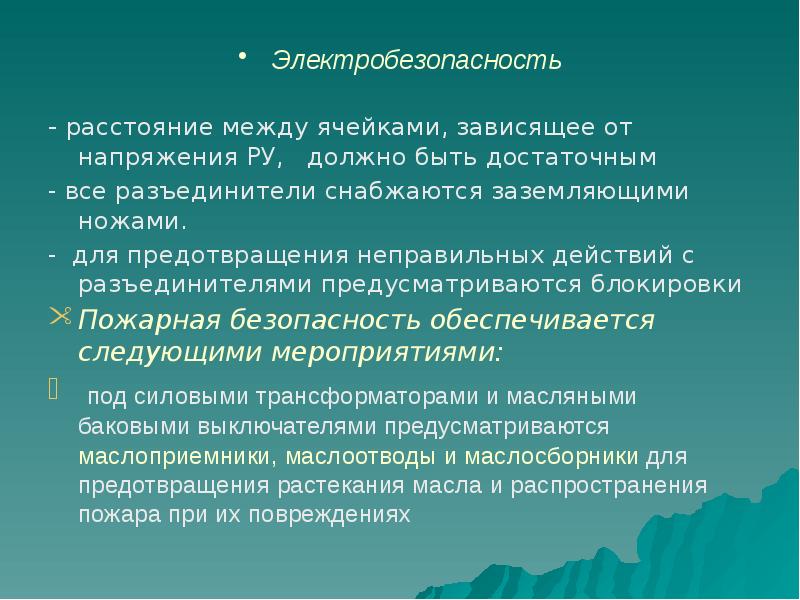

Электробезопасность - расстояние между ячейками, зависящее от напряжения РУ, должно быть достаточным - все разъединители снабжаются заземляющими ножами. - для предотвращения неправильных действий с разъединителями предусматриваются блокировки Пожарная безопасность обеспечивается следующими мероприятиями: под силовыми трансформаторами и масляными баковыми выключателями предусматриваются маслоприемники, маслоотводы и маслосборники для предотвращения растекания масла и распространения пожара при их повреждениях

Слайд 7
Описание слайда:

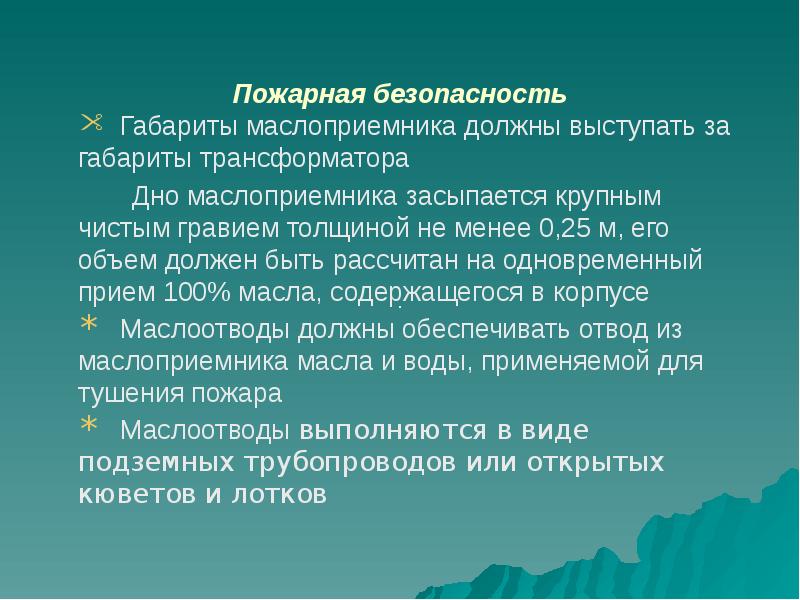

Пожарная безопасность Габариты маслоприемника должны выступать за габариты трансформатора Дно маслоприемника засыпается крупным чистым гравием толщиной не менее 0,25 м, его объем должен быть рассчитан на одновременный прием 100% масла, содержащегося в корпусе Маслоотводы должны обеспечивать отвод из маслоприемника масла и воды, применяемой для тушения пожара Маслоотводы выполняются в виде подземных трубопроводов или открытых кюветов и лотков

Слайд 8
Описание слайда:

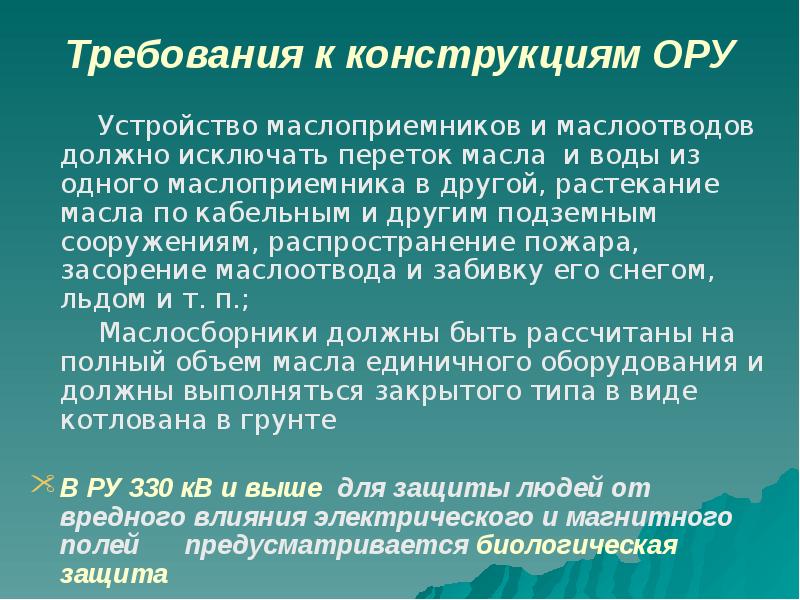

Требования к конструкциям ОРУ Устройство маслоприемников и маслоотводов должно исключать переток масла и воды из одного маслоприемника в другой, растекание масла по кабельным и другим подземным сооружениям, распространение пожара, засорение маслоотвода и забивку его снегом, льдом и т. п.; Маслосборники должны быть рассчитаны на полный объем масла единичного оборудования и должны выполняться закрытого типа в виде котлована в грунте В РУ 330 кВ и выше для защиты людей от вредного влияния электрического и магнитного полей предусматривается биологическая защита

Слайд 9
Описание слайда:
Основные принципы компановки ОРУ

Слайд 10
Описание слайда:

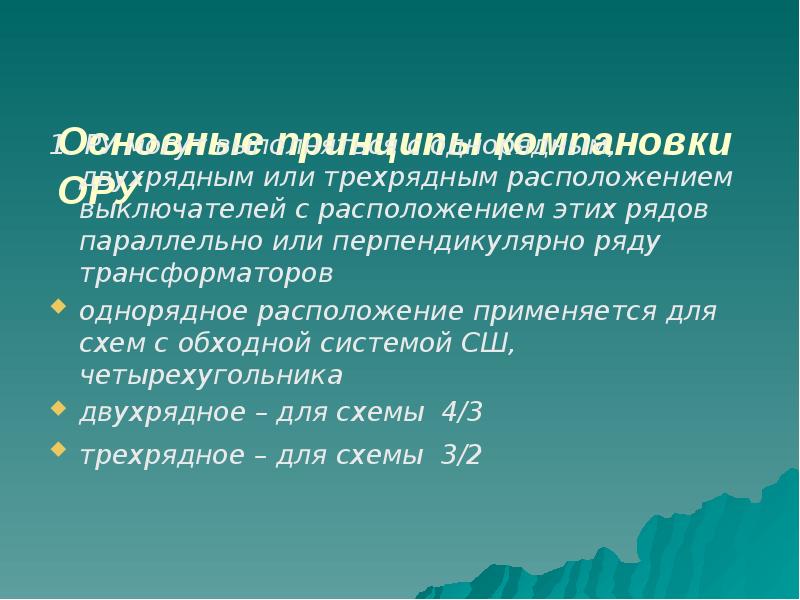

Основные принципы компановки ОРУ 1. РУ могут выполняться с однорядным, двухрядным или трехрядным расположением выключателей с расположением этих рядов параллельно или перпендикулярно ряду трансформаторов однорядное расположение применяется для схем с обходной системой СШ, четырехугольника двухрядное – для схемы 4/3 трехрядное – для схемы 3/2

Слайд 11
Описание слайда:

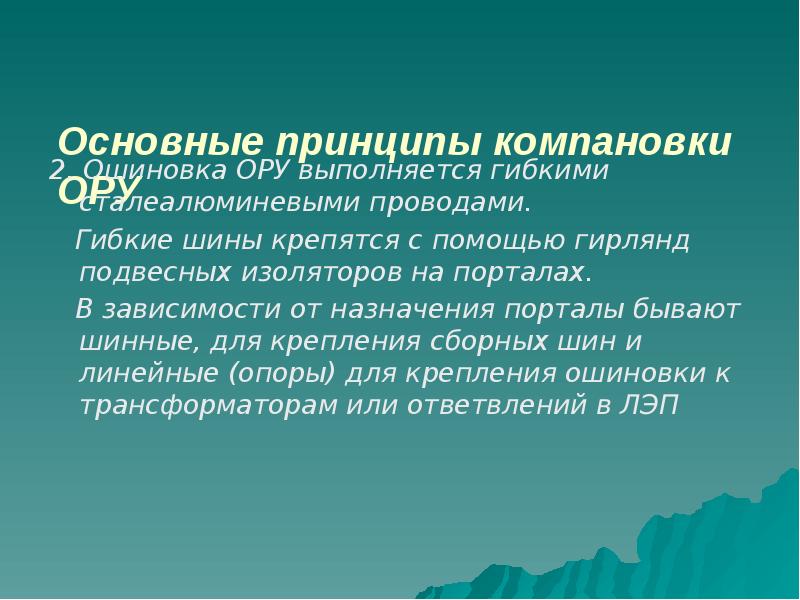

Основные принципы компановки ОРУ 2. Ошиновка ОРУ выполняется гибкими сталеалюминевыми проводами. Гибкие шины крепятся с помощью гирлянд подвесных изоляторов на порталах. В зависимости от назначения порталы бывают шинные, для крепления сборных шин и линейные (опоры) для крепления ошиновки к трансформаторам или ответвлений в ЛЭП

Слайд 12
Описание слайда:

Слайд 13
Описание слайда:
Порталы

Слайд 14
Описание слайда:

Слайд 15
Описание слайда:

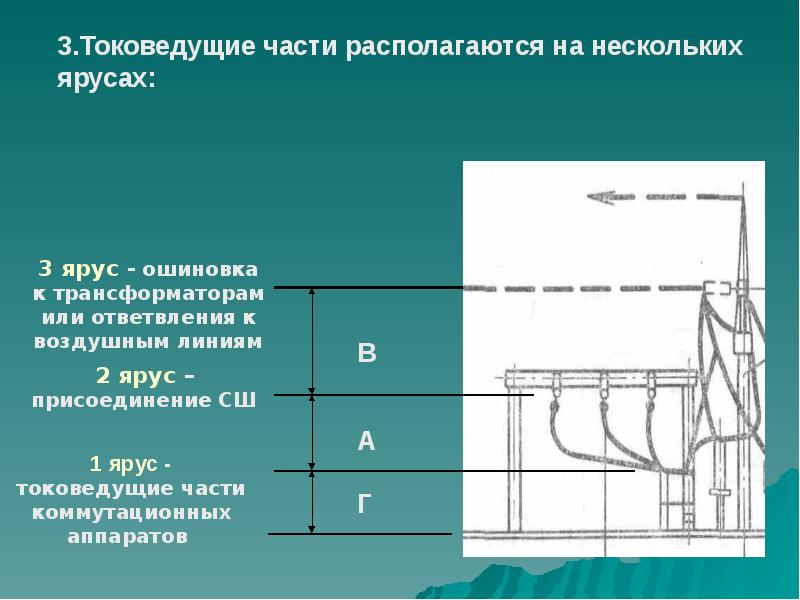

3.Токоведущие части располагаются на нескольких ярусах:

Слайд 16
Описание слайда:

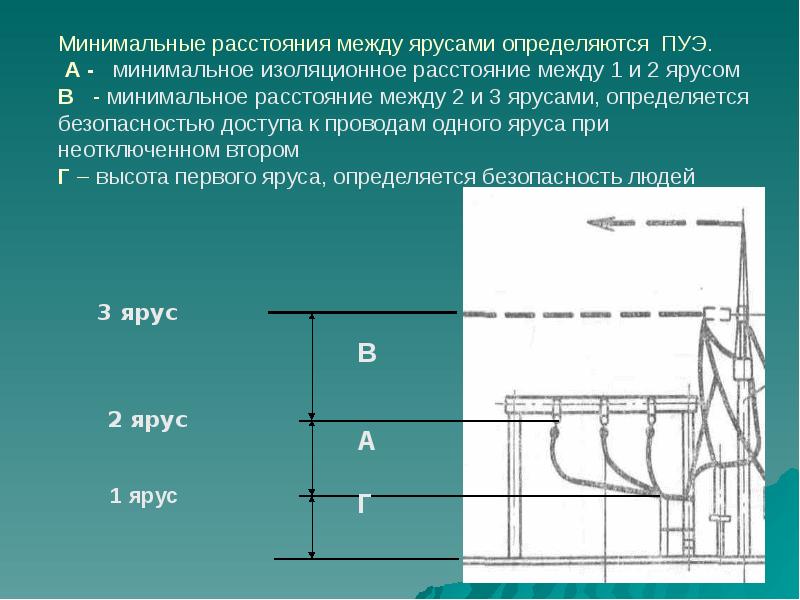

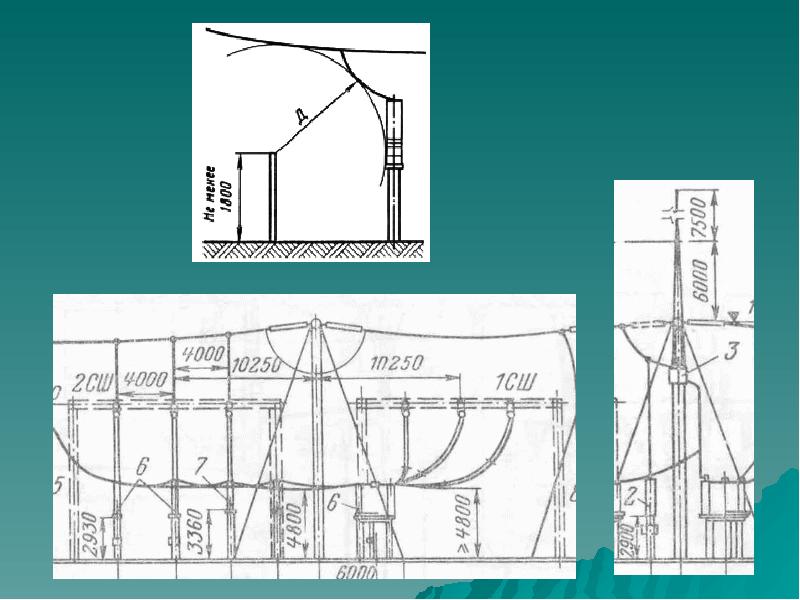

Минимальные расстояния между ярусами определяются ПУЭ. А - минимальное изоляционное расстояние между 1 и 2 ярусом В - минимальное расстояние между 2 и 3 ярусами, определяется безопасностью доступа к проводам одного яруса при неотключенном втором Г – высота первого яруса, определяется безопасность людей

Слайд 17
Описание слайда:

Слайд 18
Описание слайда:

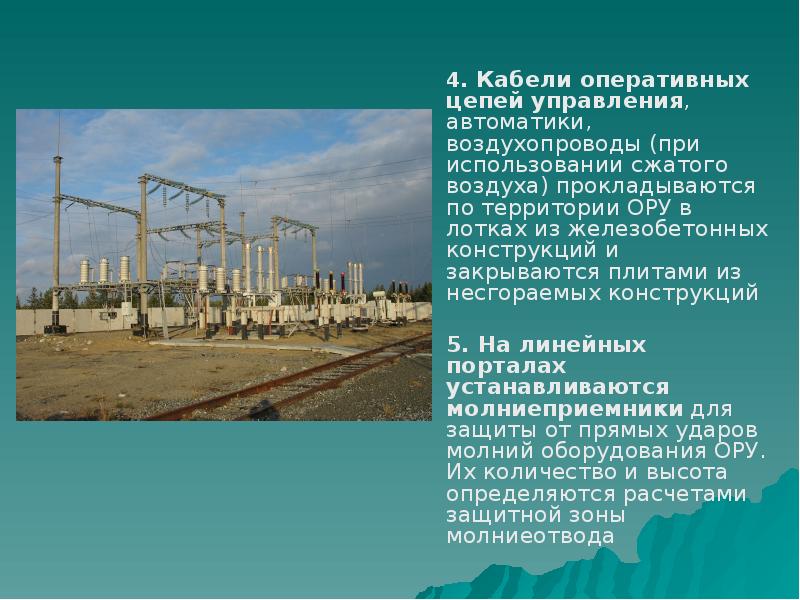

4. Кабели оперативных цепей управления, автоматики, воздухопроводы (при использовании сжатого воздуха) прокладываются по территории ОРУ в лотках из железобетонных конструкций и закрываются плитами из несгораемых конструкций 4. Кабели оперативных цепей управления, автоматики, воздухопроводы (при использовании сжатого воздуха) прокладываются по территории ОРУ в лотках из железобетонных конструкций и закрываются плитами из несгораемых конструкций 5. На линейных порталах устанавливаются молниеприемники для защиты от прямых ударов молний оборудования ОРУ. Их количество и высота определяются расчетами защитной зоны молниеотвода

Слайд 19
Описание слайда:
6. В ячейке воздушной линии устанавливаются конденсаторы связи и высокочастотные заградительные фильтры 6. В ячейке воздушной линии устанавливаются конденсаторы связи и высокочастотные заградительные фильтры Конденсаторы связи служат для образования высокочастотных каналов защит, телемеханики и телефонной связи Высокочастотные заградительные фильтры служат для предотвращения утечки токов высокой частоты за пределы ЛЭП

Слайд 20
Описание слайда:

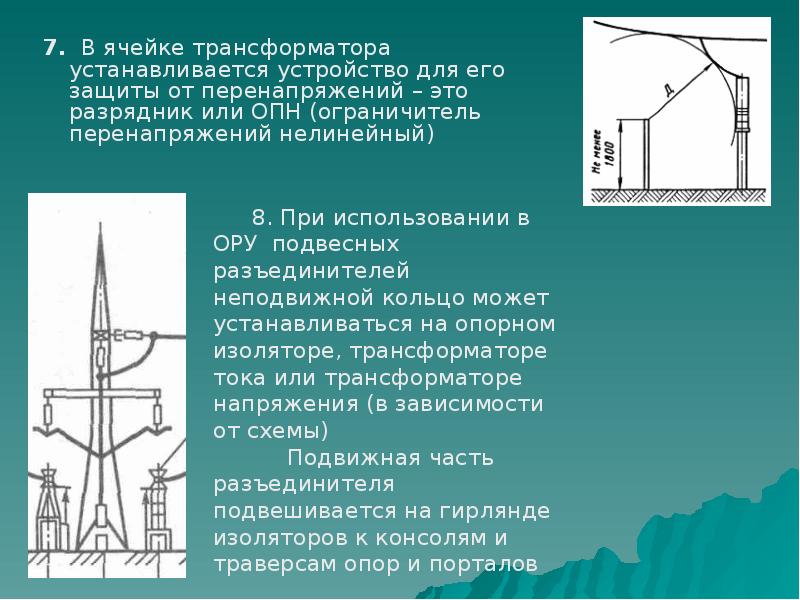

7. В ячейке трансформатора устанавливается устройство для его защиты от перенапряжений – это разрядник или ОПН (ограничитель перенапряжений нелинейный) 7. В ячейке трансформатора устанавливается устройство для его защиты от перенапряжений – это разрядник или ОПН (ограничитель перенапряжений нелинейный)

Слайд 21
Описание слайда:
9. При установке в ОРУ разъединителей горизонтально-поворотного типа, фазы 2-й системы шин имеют килевое расположение, 9. При установке в ОРУ разъединителей горизонтально-поворотного типа, фазы 2-й системы шин имеют килевое расположение, т.е. полюса разъединителей располагаются непосредственно под проводами своей фазы, каждый полюс на своем основании с собственным приводом, параллельно проводам сборных шин. Это позволяет выполнить соединение шинного разъединителя непосредственно под сборными шинами и на этом же уровне присоединить выключатель

Слайд 22
Описание слайда:

Слайд 23
Описание слайда:
Графическое изображение разъединителей

Слайд 24
Описание слайда:

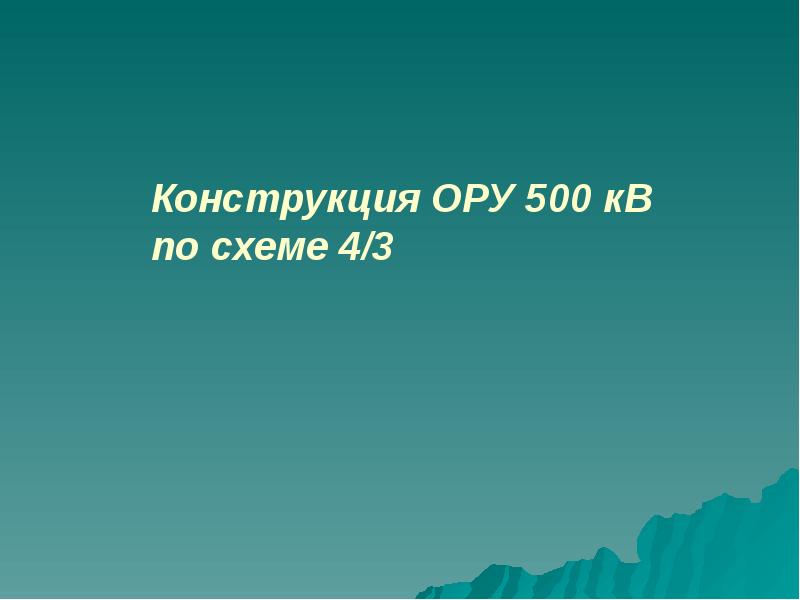

Конструкция ОРУ 500 кВ по схеме 4/3

Слайд 25
Описание слайда:

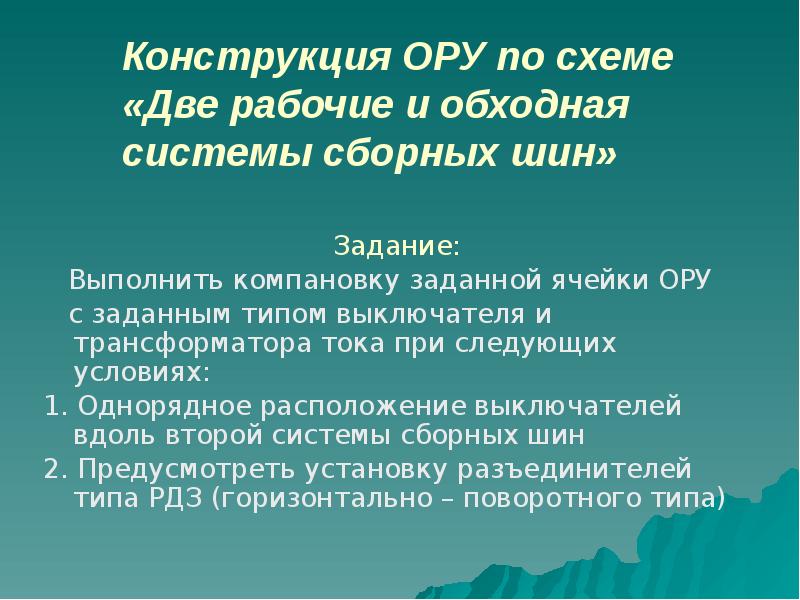

Конструкция ОРУ по схеме «Две рабочие и обходная системы сборных шин» Задание: Выполнить компановку заданной ячейки ОРУ с заданным типом выключателя и трансформатора тока при следующих условиях: 1. Однорядное расположение выключателей вдоль второй системы сборных шин 2. Предусмотреть установку разъединителей типа РДЗ (горизонтально – поворотного типа)

Слайд 26
Описание слайда:
