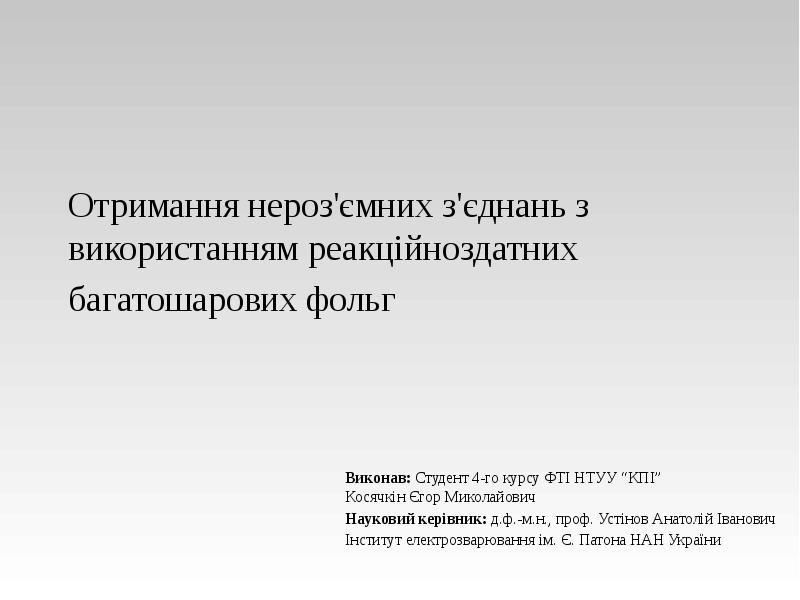

Отримання нероз'ємних з'єднань з використанням реакційноздатних багатошарових фольг Виконав: Студент 4-го курсу ФТІ НТУУ “КПІ” Косячкін Єгор Миколайович Науковий керівник: д.ф.-м.н., проф. Устінов Анатолій Іванович Інститут електрозварювання ім. Є. Патона НАН України

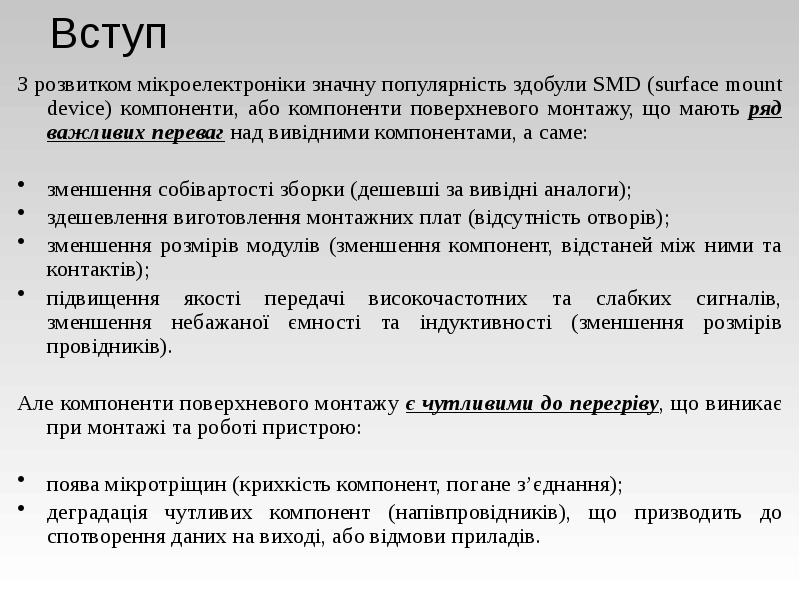

Вступ З розвитком мікроелектроніки значну популярність здобули SMD (surface mount device) компоненти, або компоненти поверхневого монтажу, що мають ряд важливих переваг над вивідними компонентами, а саме: зменшення собівартості зборки (дешевші за вивідні аналоги); здешевлення виготовлення монтажних плат (відсутність отворів); зменшення розмірів модулів (зменшення компонент, відстаней між ними та контактів); підвищення якості передачі високочастотних та слабких сигналів, зменшення небажаної ємності та індуктивності (зменшення розмірів провідників). Але компоненти поверхневого монтажу є чутливими до перегріву, що виникає при монтажі та роботі пристрою: поява мікротріщин (крихкість компонент, погане з’єднання); деградація чутливих компонент (напівпровідників), що призводить до спотворення даних на виході, або відмови приладів.

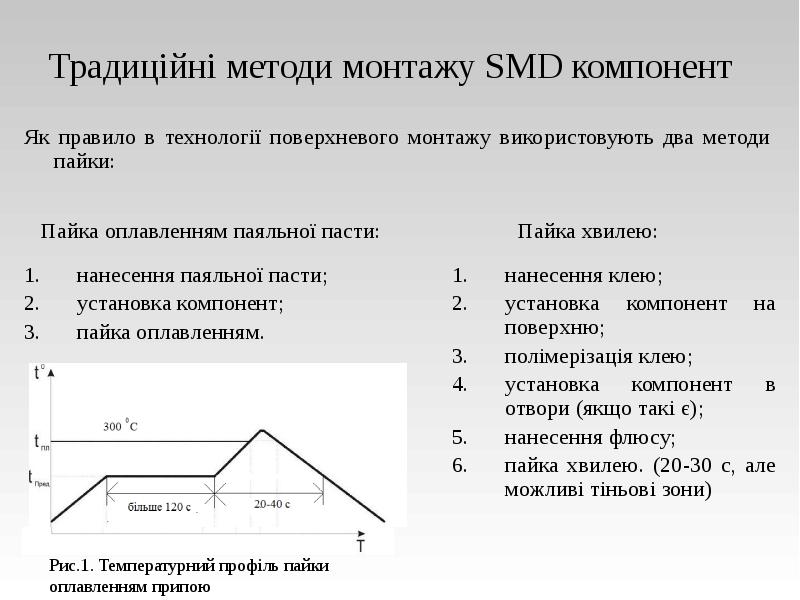

Традиційні методи монтажу SMD компонент Як правило в технології поверхневого монтажу використовують два методи пайки:

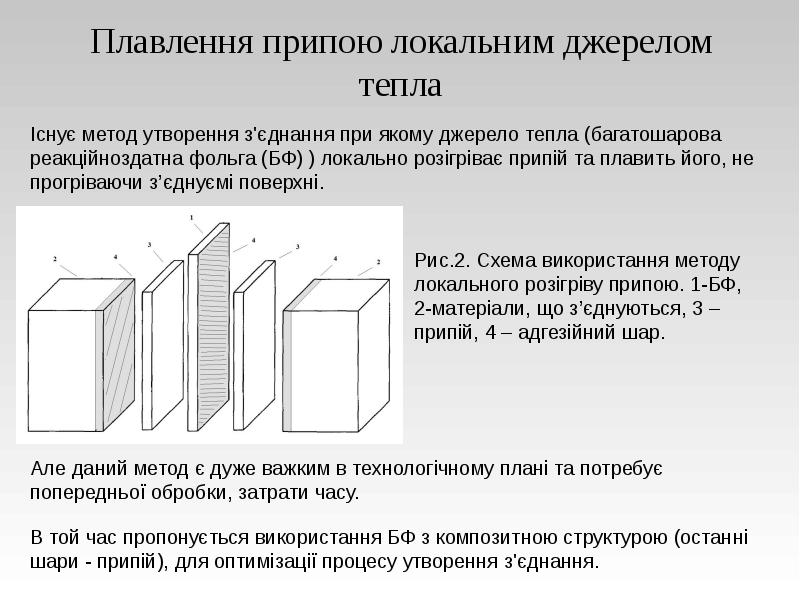

Плавлення припою локальним джерелом тепла

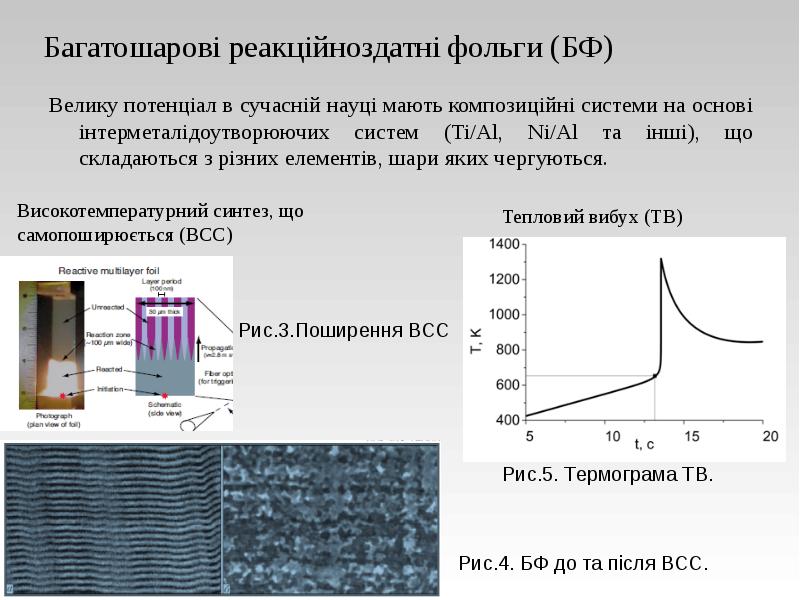

Багатошарові реакційноздатні фольги (БФ) Велику потенціал в сучасній науці мають композиційні системи на основі інтерметалідоутворюючих систем (Ti/Al, Ni/Al та інші), що складаються з різних елементів, шари яких чергуються.

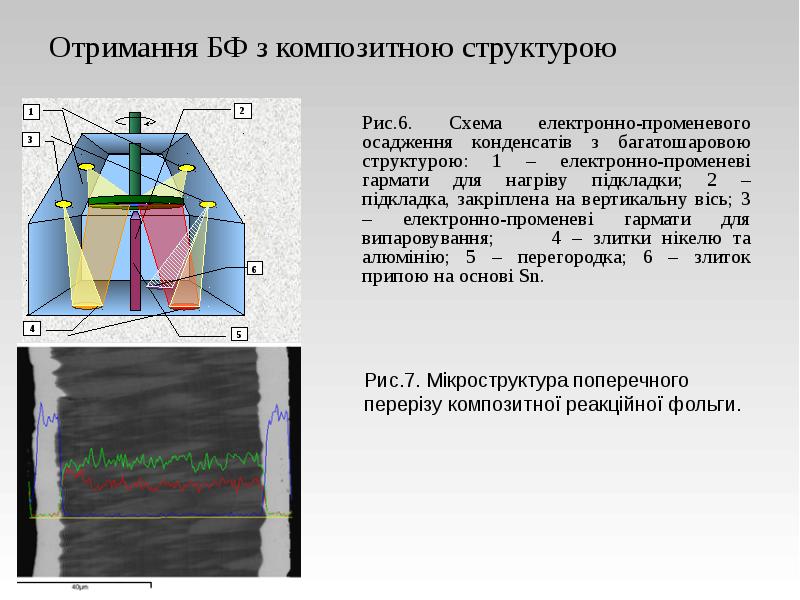

Отримання БФ з композитною структурою Рис.6. Схема електронно-променевого осадження конденсатів з багатошаровою структурою: 1 – електронно-променеві гармати для нагріву підкладки; 2 – підкладка, закріплена на вертикальну вісь; 3 – електронно-променеві гармати для випаровування; 4 – злитки нікелю та алюмінію; 5 – перегородка; 6 – злиток припою на основі Sn.

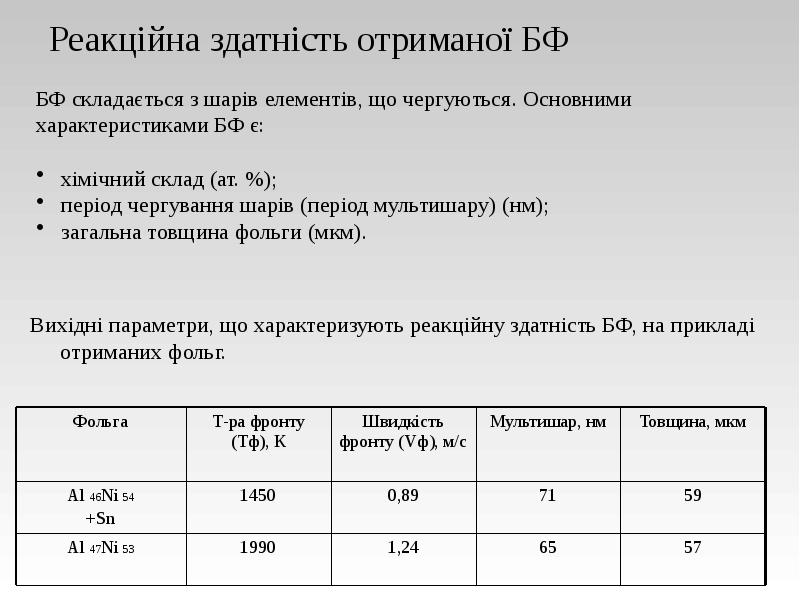

Реакційна здатність отриманої БФ Вихідні параметри, що характеризують реакційну здатність БФ, на прикладі отриманих фольг.

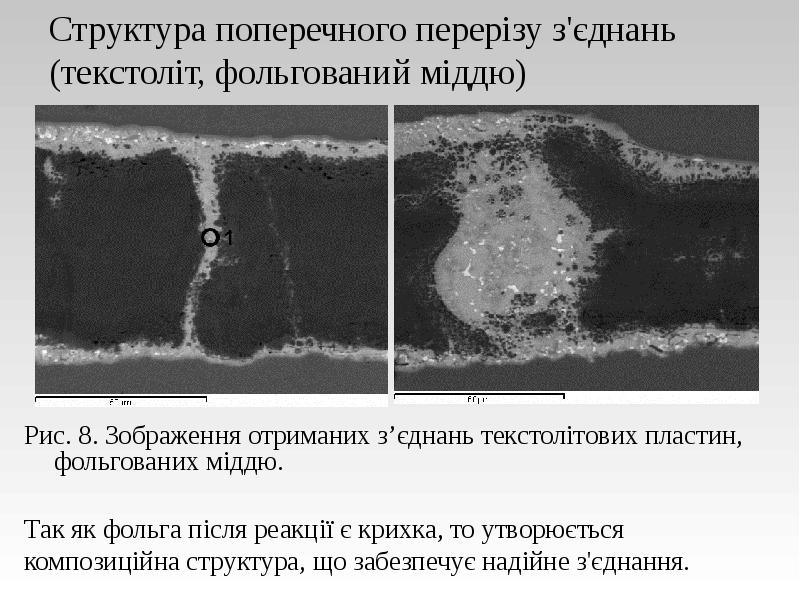

Структура поперечного перерізу з'єднань (текстоліт, фольгований міддю) Рис. 8. Зображення отриманих з’єднань текстолітових пластин, фольгованих міддю.

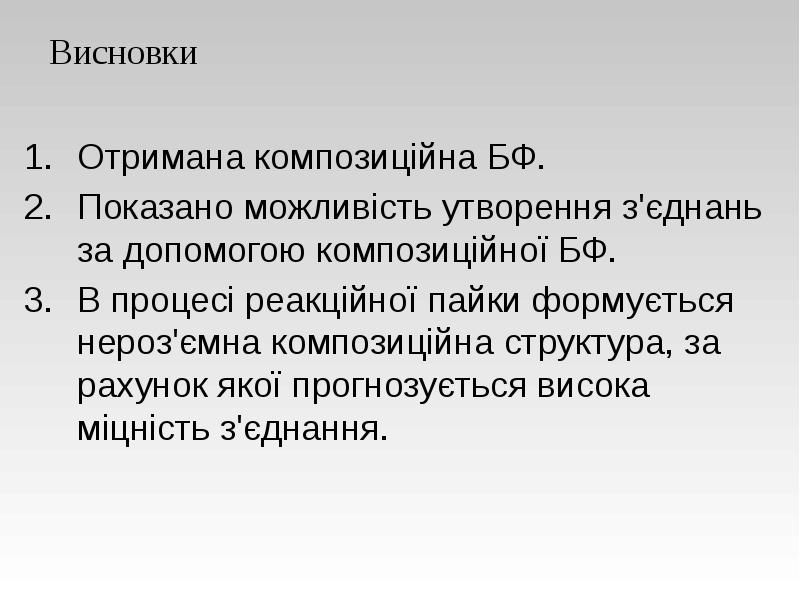

Висновки Отримана композиційна БФ. Показано можливість утворення з'єднань за допомогою композиційної БФ. 3. В процесі реакційної пайки формується нероз'ємна композиційна структура, за рахунок якої прогнозується висока міцність з'єднання.

Дякую за увагу!
